[人教版]教材高中物理《实验_练习使用多用电表》PPT全文课件

3．测反向电阻：将欧姆表的红表笔接触二极管正极，黑表笔接触二极管Байду номын сангаас极．
【名校课堂】获奖PPT-［人教版］教材高中物理《实验：练习使用多用电表》P PT全文课件（最新版本）推荐
【名校课堂】获奖PPT-［人教版］教材高中物理《实验：练习使用多用电表》P PT全文课件（最新版本）推荐
11．5 实验：练习使用多用电表
一、多用电表的外部结构 1．上半部分为表盘，最上面是电阻的刻度线，下面相邻电流、电压刻度线． 2．下半部分是选择开关，其周围标有测量功能的区域及量程．
3．红表笔插入正接柱，黑表笔插入负接柱．
二、多用电表的使用 1．机械调零：使用前调整指针定位螺丝，使指针指到零刻度． 2．选量程：将选择开关旋转到与被测物理量对应的位置上并选择合适的量程． 3．不使用的时候应该把选择开关旋转到OFF位置．
6．测电阻 (1)选挡位：选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域． (2)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处． (3)读数：将刻度盘上的读数乘选择开关所指的倍率即可得到被测电阻的阻值．
【名校课堂】获奖PPT-［人教版］教材高中物理《实验：练习使用多用电表》P PT全文课件（最新版本）推荐
【名校课堂】获奖PPT-［人教版］教材高中物理《实验：练习使用多用电表》P PT全文课件（最新版本）推荐
三、二极管的特性与测量 1．二极管特性：二极管具有单向导电性．如图所示，电流从正极流入时电阻很小，从负极流入时电阻很大．
2．测正向电阻：将欧姆表的黑表笔接触二极管正极，红表笔接触二极管负极．
【名校课堂】获奖PPT-［人教版］教材高中物理《实验：练习使用多用电表》P PT全文课件（最新版本）推荐

《实验：练习使用多用电表》PPT课件

(4)读数：读出表盘上指针所指的数值，再乘以倍率即为待测电阻的阻值。 (5)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。如果欧姆表长期不用，应取出表内的电池。
4.注意事项
(1)使用前要机械调零。 (2)电流都是从_红___表笔流入，从黑表笔流出。 (3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数。 (4)测电阻时注意 ①测电阻必须把待测电阻隔离。 ②牢记两个调零过程，切记换挡需进行__欧__姆__调零。 ③合理选择倍率挡位，使指针尽可能指在__中__值__附近。
(1)如果是用“×10”挡测量电阻，则读数为________Ω。 (2)如果是用直流10 mA挡测量电流，则读数为______mA。 (3)如果是用直流5 V挡测量电压，则读数为________V。
解析用多用电表测电流或电压时，只要根据旋钮所指示的量程看相对应的刻度弧线，根据读数规则，直接读出指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡位倍率，才是电阻的测量值。 (1)因为选的是“×10”挡，所以读数为6×10 Ω＝60 Ω。 (2)因为用直流10 mA挡测电流，所以对应下面10 mA挡读数为7.2 mA(注意从直流刻度区读)。 (3)用直流5 V挡测时，电压为3.60 V。答案 (1)60 (2)7.2 (3)3.60
表针指示如图所示，则：
(1) 所测电阻的阻值为 ________Ω ；如果要用此多用电表测量一个阻值约为 2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为__________mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA。 (3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V。

实验：练习使用多用电表解析PPT教学课件

(5) 测量：将红黑表笔接被测电阻两端进行测量．测量时被测电阻要跟电源、其他元件断开．
2020/10/16
12
(6) 读数：指针指示数乘以倍率得测量值．读数＝示数×倍数，保留两位有效数字．
(7) 用毕将选择开关旋至交流最高挡或 “OFF”挡，以断开内部电源．
2020/10/16
7
同理当I＝I4g 时，Rx＝3(R＋Rg＋r)，当I＝34Ig时，Rx＝(R＋Rg＋r)．
2计算中值电阻RZ：当用R1挡时，RZ＝IEg ，
即表盘中心的刻度值；当用Rn挡时，RZ＝nRZ.
2020/10/16
8
(3)倍率挡的选择：从理论上讲，欧姆表可直接测从零至无限大的电阻，欧姆表的刻度不均匀，在“∞”附近，刻度线太密，在“0”附近，刻度线太稀，均难较准确地读数；在“RZ”附近，刻度线疏密适中，刻度较均匀，所以为了减少读数误差，可以通过换欧姆倍率挡，尽可能使指针停在中央1/3范围内．
第6讲实验：练习使用多用电表
2020/10/16
1
一、认识两种多用电表
1．如图是一种多用电表外形图，表的上半部分是表盘，下半部分是选择开关，周围标有测量功能的区域及量程．
2020/10/16
2
将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或欧姆挡，表内的电压表电路或欧姆表电路就被接通．其中指针定位螺丝用于多用电表的机械调零，欧姆调零旋钮用于多用电表欧姆挡的电阻调零，即为欧姆表原理图中的R，当用导线直接连接 A、B时，应使表盘满偏，而Rx＝0.
2020/10/16

11.5实验练习使用多用电表备课堂共11张PPT

4x3 16x9
宽屏测试图案(16:9)
纵横比测试
(应出现圆形)

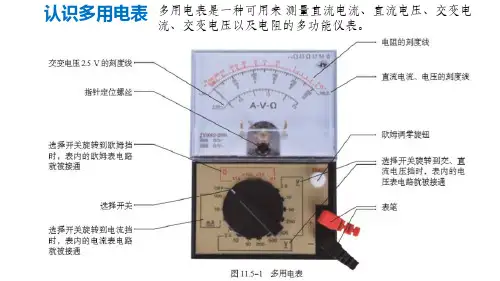

认识多用电表多用电表是一种可用来测量直流电流、直流电压、交变电
流、交变电压以及电阻的多功能仪表。
使用多用电表
第一步：机械调零
第二步：旋转挡位
如果测电阻，先端接红黑表笔，进行欧姆调零测量完毕，开关旋转到OFF挡
使用多用电表——测量小灯泡的ห้องสมุดไป่ตู้压
注意：红表笔接触点的电势应该比黑表笔高
使用多用电表——测量小灯泡的电流
课堂练习
在“测定金属的电阻率”的实验中，在连接电路前，先利用多用电表×10档粗略测量金属丝的电阻Rx，其示数如图所示，则该电阻丝电阻值约为( C) A. 150Ω B. 19Ω C. 110Ω D. 11Ω
数字式多用电表
课堂小结
1. 多用电表的结构：
2. 用多用电表测电压：红表笔接触点的电势应该比黑表笔高 3. 用多用电表测电流：电流应该从红表笔流入电流表 4. 用多用电表测电阻：每次换档位，在测量前进行欧姆调零
注意：电流应该从红表笔流入电流表
使用多用电表——测量电阻
旋转合适挡位使指针在中间
区域
结果乘以所选挡位
倍率
使用 •机械调零 •选择档位 •红黑表笔短接进行欧姆调零 •测量 •关闭：置于OFF档
课堂练习
在使用多用电表测电阻时，一同学选用“×10Ω”挡，调整欧姆零点后测量一电阻的阻值，发现指针向右偏转幅度太小，为了把电阻的阻值测得更准确些，下列判断和做法正确的是( D ) A. 换用“×1Ω”挡，直接测量 B. 换用“×100Ω”挡，直接测量 C. 换用“×1Ω”挡，重新调整欧姆零点后测量 D. 换用“×100Ω”挡，重新调整欧姆零点后测量

实验：练习使用多用电表(高中物理教学课件)

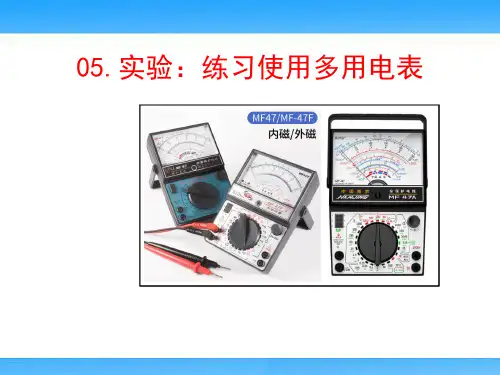

05.实验：练习使用多用电表图片区
一.多用电表的功能与外部结构
1.功能：多用电表是多功能仪表，可用来测量直流电流、直流电压、交变电压以及电阻。一般不测量交变电流。
一.多用电表的功能与外部结构 2.外部结构
表盘
面板
一.多用电表的功能与外部结构 ①表盘
电阻刻度线
直流电流，直流电压，交变电压刻度线
红表笔接 A
B
B
C
A
C
黑表笔接 B
A
C
B
C
A
阻值Ω 100 100 100.1k 160 100k 60
（1）电阻接在 AB 两点间，阻值 A
为 100 Ω。
（2）二级管接在 AC 两点间，阻值为 A Ω。
C
（3）画出电路图
B
祝你学业有成
2024年4月28日星期日8时34分20秒
甲
乙
例3.如图所示，电池、开关和灯泡组成串联电路。当闭合开关时，发现灯泡不发光，有可能是以下原因造成的：
（1）电池没电了；（2）开关接触不良；（3）灯泡和灯泡座接触不良为了判断究竟是以上哪种原因造成的，
在闭合开关且不拆开导线的情况下，用多用电表2.5V直流电压挡进行检测。多用电表红、黑表笔应该分别接触何处？根据电压表读数怎样作出判断？
A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指向“0”； B．将红表笔和黑表笔接触； C．把选择开关旋转到“×1k”位置； D．把选择开关旋转到“×100”位置； E．调节欧姆调零旋钮使表针指向欧姆零点。
答：D、B、E、然后进行测电阻和读数了。
例2.如图所示，这个多用电表没有OFF挡。两位同学用过这个多用电表以后，分别把选择开关放在甲、乙所示的位置。你认为谁的做法符合规范？不规范的做法可能会有何种风险？

实验练习使用多用电表课件ppt

程选择
笔
内部电路
+
_
G
E E
A+
A
34 5 2
6
1
S
_
B
问题1:参照图请说一说指针式多用电表的基本构造?
二.使用多用电表 1．表头
表头
分清三条刻度线所测量的物理量
中间的刻度线共50个小格，分布均匀，是用于测电流和直流电压的；
最上面的刻度线右端标有“0”，从右向左，刻
度线依次变密，是用来测电阻的；
(3)欧姆调零: 将红、黑表笔短接，调整欧姆调零旋钮使指针指在欧姆表零刻度线位置。若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
问题6:怎样用多用电表测量定值电阻?测量中应注意什么？
(4)测量读数: 将待测电阻从电路中拆下，将欧姆表的两个表笔搭接在待测电阻两端，如果指针在中央附近，表针示数乘以倍率，即为待测电阻的阻值。如果指针靠近左右两端，可根据“大量程大角度偏，小量程小角度偏”规律选择合适倍率重新调零，按步骤3、4进行。

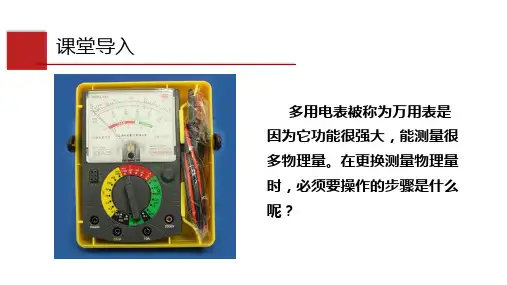

课堂导入
多用电表被称为万用表是因为它功能很强大，能测量很多物理量。在更换测量物理量时，必须要操作的步骤是什么呢？
一.认识多用电表
指针定位螺丝（调
零）
电阻倍率选择
OFF挡
直流电流量程选择区
直流电压量程选择
刻度盘欧姆表刻度盘
直流电流、电压表刻度盘
欧姆调零旋钮
功能选择开关
红
黑
交流电压量表
欧姆表的刻度方向与电流表的刻度方向相反。
2．调整定位螺丝 3．选择开关 4．欧姆调零旋钮
S
调整定位螺丝
K
选择开关
T 欧姆调零旋钮

《实验：练习使用多用电表》PPT精品课件

整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.
例3 某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大).完成下列测量步骤： (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的__a___(选填“a” 或“b”)端.
1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为
负极.
特点：电流从正极流入时电阻很小，而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
图4
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调
整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调
图8
b
电阻×100
___3_2_0___ Ω
123
解析直流电流10 mA挡，读第二行刻度“0～10”一排，最小分度值为 0.2 mA，估读到0.1 mA就可以了，读数为2.0 mA；直流电压50 V挡，读第二行刻度“0～50” 一排，最小分度值为1 V，估读到0.1 V就可以了，读数为10.0 V；电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.2”乘以倍率100，读数为 320 Ω.
例2 如图3所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡
测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为_1_._5_×_1_0_3_ Ω；
如果要用此多用电表测量一个阻

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1 如图 7 6 3，虚线框内为欧姆表原理图．欧姆表
的总电阻 RZ＝ R＋ Rg＋ r，待测电阻为 Rx，则：
I
＝
x
R
E Rg r
Rx
RZ
E
， Rx
可以看出， Ix随 Rx按
双曲线规律变化，
因此欧姆表的刻度
不均匀．
2020年9月28日
2020年9月28日
3
2．多用电表的几点说明 (1)多用电表表盘上的刻度特点：最上面：不均匀，左“∞”右“0”，左密右疏，测电阻；中间：均匀，左“0”右最大，测电流和电压． (2)选择开关置于直流电压挡，电压未知时，先用大量程粗测；选择开关置于直流电流挡，电流未知时，先用大量程粗测；选择开关置于欧姆挡，电阻未知时，先用大倍率挡粗测，并注意机械和欧姆调零；多用电表不用时拔出表笔，选择开关置于“OFF”或交流电压挡的最大值，长期不用，取出电池．
2020年9月28日
14
1．多用电表的使用
例1：多用电表表头如图.在正确操作的情况下： (1)若选择开关的位置如灰箭头所示，则测量量是________，测量结果为________． (白、黑)
(2)若黑箭头所示，正确操
作后发现指针的偏转角很
小，那么接下来的正确操
作步骤应该依次为：
__________________，
2020年9月28日
4
3．如图是一个多用电表的内部电路原理图，将S拨到1、2两个位置时相当于一个电流表，将S拨到3、4两个位置时相当于一个欧姆表，将S拨到5、 6两个位置时相当于一个电压表．
2020年9月28日
5
二、多用电表欧姆挡 — —欧姆表
1．原理 - - 闭合电路的欧姆定律
时，Rx＝3(R＋Rg＋r)，
当I＝3Ig 4
时，Rx＝(R＋Rg＋r)．
2
计算中值电阻RZ：当用R
1挡时，RZ＝
E Ig
，
即表盘中心的刻度值；当用Rn挡时，RZ ＝nRZ .
2020年9月28日
8
(3)倍率挡的选择：从理论上讲，欧姆表可直接测从零至无限大的电阻，欧姆表的刻度不均匀，在“∞”附近，刻度线太密，在“0”附近，刻度线太稀，均难较准确地读数；在“RZ”附近，刻度线疏密适中，刻度较均匀，所以为了减少读数误差，可以通过换欧姆倍率挡，尽可能使指针停在中央1/3范围内．
2020年9月28日
13
(8)欧姆表使用时的几个注意事项： ①欧姆表内的电池用旧了，用此欧姆表测得的电阻值比真实值偏大． ②测量时双手切勿同时接触被测电阻和两表笔金属部分． ③读数时从左往右读，指针指向越往左，电阻越大． ④欧姆表的刻度不均匀． ⑤欧姆表内阻即中值电阻． ⑥将红、黑表笔分别插入“＋”、“－”插孔，同时红表笔接欧姆表内部电源负极，黑表笔接欧姆表内部电源正极．
6
指针满偏：当Rx＝0时，I
＝
x
E RZ
＝I
g，指针停在0刻度；
指针不偏：当Rx＝时，I x＝0，指针不动停在电阻Fra bibliotek刻度；
指针半偏：当Rx＝RZ时，I
＝
x
E 2RZ
＝
1 2
I
，指针停在
g
RZ 刻度，因此RZ 又叫欧姆表的中值电阻．
如图7 - 6 - 4所示．
2020年9月28日
7
同理当I＝
Ig 4
(5) 测量：将红黑表笔接被测电阻两端进行测量．测量时被测电阻要跟电源、其他元件断开．
2020年9月28日
12
(6) 读数：指针指示数乘以倍率得测量值．读数＝示数×倍数，保留两位有效数字．
(7) 用毕将选择开关旋至交流最高挡或 “OFF”挡，以断开内部电源．
2020年9月28日
11
(4)选挡：选择倍率挡，选挡应满足使指针在中值刻度附近．方法是所选倍率挡一般比被测电阻的估计值低一个数量级，如估计值为 200Ω 就应该选 ×10的倍率．若电阻无法估测，则测量时，选择倍率挡应从高倍率至低倍率直至指针能够指到中央附近后再进行测量．测量时指针偏角过小，应换倍率较大的挡；指针偏角过大，应换倍率较小的挡．即角小换大，角大换小．
第6讲实验：练习使用多用电表
2020年9月28日
1
一、认识两种多用电表
1．如图是一种多用电表外形图，表的上半部分是表盘，下半部分是选择开关，周围标有测量功能的区域及量程．
2020年9月28日
2
将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或欧姆挡，表内的电压表电路或欧姆表电路就被接通．其中指针定位螺丝用于多用电表的机械调零，欧姆调零旋钮用于多用电表欧姆挡的电阻调零，即为欧姆表原理图中的R，当用导线直接连接 A、B时，应使表盘满偏，而Rx＝0.
__________________，
2_02_0年_9月_28_日_____________.
15
2．多用电表的内阻
例2：如图768是欧姆表的工作原理图． (1)若表头的满偏电流为Ig＝500μA，干电池的电动势为1.5V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中：
2020年9月28日
2020年9月28日
9
1．利用多用电表，如何研究二极管的单向导电性？
答：(1)将多用电表选择开关拨至欧姆挡，进行欧姆调零后，将黑表笔接二极管正极，红表笔接二极管负极，如图(甲)，测得二极管正向电阻很小；将红表笔接二极管正极，黑表笔接二极管负极，测得二极管反向电阻很大.
2020年9月28日
10
2．用多用电表欧姆挡测电阻的方法
答：(1)将选择开关置于“Ω”挡，明确刻度盘上所用的刻度线．
(2)机械调零：指针不在刻度盘左端的零刻线时应进行机械调零，方法是用小螺丝刀轻旋表头正下方中央处的调零螺丝，使指针指零刻线．
(3)欧姆调零：选挡和换挡后均要进行，方法是将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处．
图768
16
电流刻度
0
50μ 100μ 200μ 250μ 300μ 400μ 500μ AA A A A A A
电阻刻度
(2)这只欧姆表的总内阻为________Ω，表针偏转
到满刻度的1/3时，待测电阻为________Ω.
