物理人教版《实验-练习使用多用电表》实用课件1

(2)如果图是该同学用直流 5 mA 挡测量的电流，则电流为 ________mA。
[解析] (1)选用欧姆挡倍率为“×100”挡时，待测电阻的阻值 约为 2×100 Ω＝200 Ω。因为选择欧姆挡倍率时应使待测电阻的阻值 在中值电阻附近，以减小读数误差，所以测该电阻时欧姆挡倍率应 为“×10”挡。
二、使用多用电表 测量通过小灯泡的电流
步骤:（1）选档；（2）测量；（3）读数。 注意: （1）将电流表串联在待测电路中。 （2）量程应大于通过小灯泡电流的估计值。 （3）电流应从红表笔流入电表。 （4）读数时先看量程再看小格，要正视表针。
二、使用多用电表 测量电阻
①机械调零：用小螺丝刀调节表盘下方的机械调零螺丝，使表针指在刻度左边“0”的位置。
[答案] (1)×1 欧姆调零 (2)①300 ②2.20
5．(1)如图所示是某同学用多用电表欧姆挡测量一个电阻阻值时 的示数和挡位情况，则这个电阻的阻值约为________Ω。为了测量得 更精确些，该同学进行了第二次测量，请选择下面列出的有关步骤， 并按先后顺序写出：________。
A．将两表笔短接，欧姆调零 B．将两表笔分别跟被测电阻两端接触，观察指针位置，记下电 阻值 C．将面板上的旋钮旋至“×10”挡 D．将面板上的旋钮旋至“×1k”挡
பைடு நூலகம்
三、注意事项： 1、使用前：①机械调零②欧姆调零
2、使用中： 3、使用后：将选择开关调至 OFF 档或交流电压最高档位 置，如果长期不用应将电池取出。
四、使用多用电表 测量小灯泡的电压
步骤:（1）选档；（2）测量；（3）读数。 注意: （1）将电压表并联在待测电路两端。 （2）量程应大于小灯泡两端电压的估计值。 （3）红表笔接高电势，黑表笔接低电势。 （4）读数时先看量程再看小格，要正视表针。
②选挡：测电阻时选择合适的倍率。 ③电阻调零(右侧0)：将红黑表笔短接，用(电阻)调零旋钮进行调零，使指针指右侧0刻度)。 ④测量：将红黑表笔接被测电阻两端进行测量。 ⑤读数：将指针示数乘以倍率得测量值。 ⑥将选择开关调至off挡或交流电压最高挡位置。
步骤：
机械调零
选择倍率
换
小
倍
欧姆调零
率
使指针尽可能靠 近刻度盘的中间
位置.
偏角大 表头指针
中 间 附 近
读数
换 大 倍 率
偏角小
阻值等于指针示数乘倍率
将选择开关调至 OFF 档或交流电压最高档位置
小结
1、欧姆表测电阻的测量原理：闭合电路欧姆定律
①原理:
I= E Rx + R内
2.欧姆表盘刻度的原理
RX与I是一一对应
②电流为0对应电阻为∞ ③满偏电流对应 R X 为0 ④半偏电流对应 RX R内
A．这个电阻值很小 B．这个电阻值很大 C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后 再测量 D．为了把电阻测得更准一些，应换用“×100”挡，重新调零 后再测量
BD [用欧姆挡测电阻时，指针指中值附近测量最准确，指针不 偏转时，对应电流为零，电阻为无穷大，指针偏转太小，即指示电 阻太大，应换用更高倍率的挡，即换“×100”挡重新调零测量，故 A、C 错误，B、D 正确。]

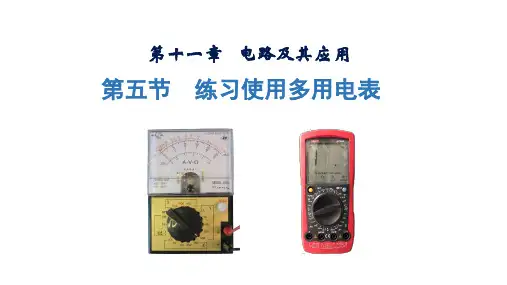

一、多用电表 1、外部结构
2、内部电路
+
_
G
E E
A+
A
34 5 2
6
1
S
_
B
二、使用多用电表测电阻的步骤
①机械调零:用螺丝刀进行机械调零.（电流表调零） ②选档:测电阻时选择合适的倍率.以使指针指在中间位置附近. ③欧姆调零:将两表笔短接，旋转欧姆调零旋钮，使指针指向最右侧的零欧姆 刻度处. ④测量:将红黑表笔接被测电阻两端进行测量. ⑤读数:将指针示数乘以倍率得测量值. ⑥将选择开关调至 OFF档或交流电压最高档位置.
3．如图所示为一多用电表表盘。
(1)如果用直流 10 V 挡测量电压，则读数为________V。 (2)如果用“×100”挡测电阻，则读数为________Ω。
[解析] (1)直流 10 V 挡，读表盘上第四排刻度“0～10”，最小 分度为“0.2 V”，读数为 6.6 V。
(2)电阻“×100”挡，读表盘上第一排刻度，测量值为 8×100 Ω ＝800 Ω。
[答案] (1)6.6 (2)800
4．关于多用电表欧姆挡的使用， (1)测量电阻时，如果选择“×10”挡位发现指针偏转过大，应 将选择开关 S 拨至倍率________的挡位，重新进行________后测量。 (2)如图为一正在测量中的多用电表表盘。
①如果是用“×10”挡测量电阻，则读数为________Ω。 ②如果是用直流 5 V 挡测量电压，则读数为________V。
刻度线不均匀，左密右疏
R中 R内
3.欧姆表操作步骤和注意事项：多加练习
达标训练
1．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开 关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是 甲就把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡， 但乙重新调零，而甲没有重新调零，则以下说法正确的是( )
A．甲选挡错误，而操作正确 B．乙选挡正确，而操作错误 C．甲选挡错误，操作也错误 D．乙选挡错误，而操作正确
D [指针偏转角度小说明通过表头的电流较小，待测电阻的阻 值大，所以甲的选挡正确，换挡后，需调零后才能再次测量电阻值， 所以乙的操作是正确的，D 正确。]
2．(多选)调零后，用“×10”挡测量一个电阻的阻值，发现表 针偏转角度极小，正确的判断和做法是( )
(2)可先将 50 mA 的量程换算成 5 mA 的量程，再进行读数，得 电流为 4.50 mA。
[答案] (1)200 CAB (2)4.50
6．某同学利用多用电表做了以下实验： (1)使用多用电表测电阻，他的主要实验步骤如下： ①把选择开关拨到“×100”的欧姆挡上； ②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零 旋钮，使指针指在电阻刻度的零位上； ③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏 转角度较小； ④换用“×10”的欧姆挡，随即记下数值；
[解析] (1)测量电阻时如果指针偏转过大，所选挡位太大，应换 小挡，应将选择开关 S 拨至倍率较小的挡位，即为×1，并重新进行 欧姆调零后测量。
(2)如果是用“×10”挡测量电阻，由图示表盘可知，其读数为 30×10 Ω＝300 Ω。
如果是用直流 5 V 挡测量电压，由图示表盘可知，其分度值为 0.1 V，其读数为 2.20 V。
