纵断面设计(竖曲线) 共32页

纵断面设计——竖曲线设计纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。

竖曲线的形状，通常采用平曲线或二次抛物线两种。

在设计和计算上为方便一般采用二次抛物线形式。

纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。

当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。

一、竖曲线如图所示，设相邻两纵坡坡度分别为i1 和i2，则相邻两坡度的代数差即转坡角为ω= i1-i2 ，其中i1、i2为本身之值，当上坡时取正值，下坡时取负值。

当i1- i2为正值时，则为凸形竖曲线。

当i1 - i2 为负值时，则为凹形竖曲线。

（一）竖曲线基本方程式我国采用的是二次抛物线形作为竖曲线的常用形式。

其基本方程为：若取抛物线参数为竖曲线的半径，则有：（二）竖曲线要素计算公式竖曲线计算图示1、切线上任意点与竖曲线间的竖距通过推导可得：2、竖曲线曲线长：L = Rω3、竖曲线切线长：T= TA =TB ≈ L/2 =4、竖曲线的外距：E =⑤竖曲线上任意点至相应切线的距离：式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m；R—为竖曲线的半径，m。

二、竖曲线的最小半径(一)竖曲线最小半径的确定1.凸形竖曲线极限最小半径确定考虑因素（1）缓和冲击汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。

（2）经行时间不宜过短当竖曲线两端直线坡段的坡度差很小时，即使竖曲线半径较大，竖曲线长度也有可能较短，此时汽车在竖曲线段倏忽而过，冲击增大，乘客不适；从视觉上考虑也会感到线形突然转折。

因此，汽车在凸形竖曲线上行驶的时间不能太短，通常控制汽车在凸形竖曲线上行驶时间不得小于3秒钟。

（3）满足视距的要求汽车行驶在凸形竖曲线上，如果竖曲线半径太小，会阻挡司机的视线。

为了行车安全，对凸形竖曲线的最小半径和最小长度应加以限制。

公路纵断面设计一、概述1.纵断面设计定义沿道路中心线纵向垂直剖切的一个立面。

它表达了道路沿线起伏变化的状况。

道路纵断面设计主要是根据道路的性质和等级，汽车类型和行驶性能，沿线地形、地物的状况，当地气候、水文、土质的条件以及排水的要求，具体确定纵坡的大小和各点的标高。

为了适应行车的要求，各级公路和城市道路中的快速路、主干路及相邻坡度代数差大于1％的其他道路，在纵坡变更处均应设置竖曲线，因而，道路纵断面设计线是由直线和竖曲线所组成。

在纵断面图上，通过路中线的原地面上各桩点的高程，称为地面标高，相邻地面标高的起伏折线的连线，称为地面线。

设计公路的路基边缘相邻标高的连线，称为设计线，设计线上表示路基边缘各点的标高，称为设计标高。

在同一横断面上设计标高与地面标高之差，称为施工高度。

当设计线在地面线以上时，路基构成填方路堤；当设计线在地面线以下时，路基构成挖方路堑。

施工高度的大小直接反映了路堤的高度和路堑的深度。

2.纵断面设计原则2.1设计原则（1）纵坡设计必须符合《公路工程技术标准》中有关纵坡的各项规定，如各级公路的最大纵坡，按排水要求的最小纵坡等。

（2）为保证汽车以一定的车速安全顺利地通过，纵坡应具有一定的平顺性。

（3）对沿线的自然条件，应作通盘研究，依据不同的具体情况分别处理，使公路畅通和稳定。

（4）按路线起伏综合考虑农田水利方面的特殊要求。

（5）在水文条件不良或地下水位很高的路段，应考虑适当的路基高度。

（6）在保证路基的强度和稳定的前提下，争取填挖平衡，节省土石方及其他工程量，降低工程造价。

（7）考虑到今后公路改建时，尽量利用原有路面作为新路面的基层或面层的下层。

（8）纵坡设计应与平面设计密切配合协调。

2.2城市道路纵断面设计原则除参照公路纵断面设计的原则外，尚须注意下列各点：（1）为使道路两侧街坊地面水的顺利排除，一般应使路缘石顶面标高低于两侧建筑物的地面标高。

（2）要为城市各种地下管线的埋设提供有利条件，并保证人防工程与各类管线有必要的最小覆土厚度。

纵断面设计——竖曲线设计纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。

竖曲线的形状，通常采用平曲线或二次抛物线两种。

在设计和计算上为方便一般采用二次抛物线形式。

纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。

当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。

一、竖曲线如图所示，设相邻两纵坡坡度分别为i1 和i2，则相邻两坡度的代数差即转坡角为ω= i1-i2 ，其中i1、i2为本身之值，当上坡时取正值，下坡时取负值。

当i1- i2为正值时，则为凸形竖曲线。

当i1 - i2 为负值时，则为凹形竖曲线。

（一）竖曲线基本方程式我国采用的是二次抛物线形作为竖曲线的常用形式。

其基本方程为：若取抛物线参数为竖曲线的半径，则有：（二）竖曲线要素计算公式竖曲线计算图示1、切线上任意点与竖曲线间的竖距通过推导可得：2、竖曲线曲线长：L = Rω3、竖曲线切线长：T= TA =TB ≈ L/2 =4、竖曲线的外距：E =⑤竖曲线上任意点至相应切线的距离：式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m；R—为竖曲线的半径，m。

二、竖曲线的最小半径(一)竖曲线最小半径的确定1.凸形竖曲线极限最小半径确定考虑因素（1）缓和冲击汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。

（2）经行时间不宜过短当竖曲线两端直线坡段的坡度差很小时，即使竖曲线半径较大，竖曲线长度也有可能较短，此时汽车在竖曲线段倏忽而过，冲击增大，乘客不适；从视觉上考虑也会感到线形突然转折。

因此，汽车在凸形竖曲线上行驶的时间不能太短，通常控制汽车在凸形竖曲线上行驶时间不得小于3秒钟。

（3）满足视距的要求汽车行驶在凸形竖曲线上，如果竖曲线半径太小，会阻挡司机的视线。

为了行车安全，对凸形竖曲线的最小半径和最小长度应加以限制。

线路纵断面测量设计第一节基平测量与中平测量线路的纵断面测量设计就是把线路的各点中桩的高程测量出来，并绘制到一定比例尺的图上进行纵断面的拉坡设计、竖曲线设计、设计高程计算等。

一、基平测量当线路较长时，为保证测量中桩各点高程的准确性，通常需要把已知的高程点引测到整条线路的附近，每隔一定的距离引测一点，作为线路的基平点。

在此点附近的线路中桩高程都可以用此点作为基础高程进行测量。

这个引测得过程就称为基平测量。

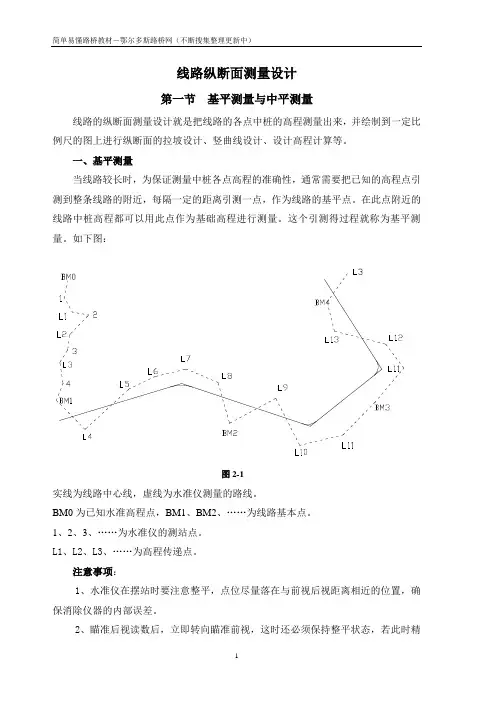

如下图：图2-1实线为线路中心线，虚线为水准仪测量的路线。

BM0为已知水准高程点，BM1、BM2、……为线路基本点。

1、2、3、……为水准仪的测站点。

L1、L2、L3、……为高程传递点。

注意事项：1、水准仪在摆站时要注意整平，点位尽量落在与前视后视距离相近的位置，确保消除仪器的内部误差。

2、瞄准后视读数后，立即转向瞄准前视，这时还必须保持整平状态，若此时精平水准泡错开，则瞄准前视后，还必须在此状态下进行精平，然后再读数。

3、为确保测量的准确性，要求往返测量，精度在普通测量学的要求以内，读数方可使用。

也可以用双面尺的方法进行校核，在测量中尽量每站进行校核。

4、基平测量的数据应进行平差处理后方可使用。

具体平差方法见普通测量知识。

5、测量时，水准尺应该垂直，读数时应首先消除视差，司仪者读中丝卡位的最小数据，以保证读数最准确。

6、立尺的测量员必须保证尺的底端不带泥土，用塔尺时要注意尺间不脱节。

二、中平测量中平测量就是在基平测量的基础上，基平时引测的高程点作为基准高程，用水准仪测出每个中桩的地面高程，又称中桩抄平。

图2-2三、记录记录时应该注意的是要保证填写准确，判断哪些是前视，哪些是中视，哪些是后视。

传递高程的点应该既有前视也有后视，只有中视的点没有传递高程。

例题：按下图填写表格，并计算高程，1点高程100.00。

图2-3表2-1第二节拉坡设计拉坡设计就是在中平测量的基础上，利用中平测量的每个中桩高程的数据进行地面线的设计，由此计算各中桩的设计高程。

纵断面图纵断面图是表示沿路线中线方向的地面起伏状态和设计纵坡的线状图，它反映出各路段纵坡的大小和中线位置处的填挖方尺寸，是道路设计和施工中的重要文件资料。

一、纵断面图如图所示，在图的上半部，从左至右有两条贯穿全图的线。

一条是细折线，表示中线方向的实际地面线，它是以里程为横坐标、高程为纵坐标，根据中平测量的中桩地面高程绘制的。

图中另一条是粗线，是包含竖曲线在内的总评设计线，是设计师绘制的。

此外，图上还注有水准点的位置和高程，桥涵的类型、孔径、跨数、长度、里程桩号和设计水位，竖曲线示意图及其曲线元素，同公路、铁路交叉点的位置、里程及有关说明。

图的下部注有有关测量及纵坡设计的资料，主要包括以下内容。

1）直线与曲线根据中线测量资料绘制的中线示意图。

图中路线的直线部分用直线表示；曲线部分用折线表示，上凸表示路线左转，并注明交点编号和圆曲线半径；带有缓和曲线的平曲线还应注明缓和段的长度，在图中用梯形折线表示。

2）里程根据中线测量资料绘制的里程数。

为使纵断面图清晰起见，图上按里程比例尺只标注百米桩里程（以数字1～9注写）和千米桩的里程（K9、K10）。

3）地面高程根据中平测量结果填写相应里程桩的地面高程数值。

4）设计高程设计出的各里程桩处的对应高程。

5）坡度从左至右向上倾斜的直线表示上坡（正坡），向下倾斜的表示下坡（负坡），水平的表示平坡。

斜坡或水平线上面的数字是以百分数表示的坡度的大小，下面的数字表示坡长。

6）土壤地质说明表明路段的土壤地质情况。

二、纵断面图的绘制纵断面图的绘制一般可以按下列步骤进行。

（1）选定里程比例尺和高程比例尺。

一般对于平原微丘区里程比例尺常用1:500或1:200，相应的高程比例尺为1:5000或1:2000；山岭重丘区里程比例尺常用1：2000或1:1000，相应的高程比例尺为1:200或1:100。

（2）绘出地面线。

首先选定纵坐标的起始高程，使绘出的地面线位于图上适当的位置。

一般是以10m整数倍数的高程定在5cm方格的粗线上，便于绘图和阅图。
