纵断面设计——竖曲线设计纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。
竖曲线的形状，通常采用平曲线或二次抛物线两种。
在设计和计算上为方便一般采用二次抛物线形式。
纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。
当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。
一、竖曲线如图所示，设相邻两纵坡坡度分别为i1 和i2，则相邻两坡度的代数差即转坡角为ω= i1-i2 ，其中i1、i2为本身之值，当上坡时取正值，下坡时取负值。
当i1- i2为正值时，则为凸形竖曲线。
当i1 - i2 为负值时，则为凹形竖曲线。
（一）竖曲线基本方程式我国采用的是二次抛物线形作为竖曲线的常用形式。
其基本方程为：若取抛物线参数为竖曲线的半径，则有：（二）竖曲线要素计算公式竖曲线计算图示1、切线上任意点与竖曲线间的竖距通过推导可得：2、竖曲线曲线长：L = Rω3、竖曲线切线长：T= TA =TB ≈ L/2 =4、竖曲线的外距：E =⑤竖曲线上任意点至相应切线的距离：式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m；R—为竖曲线的半径，m。
二、竖曲线的最小半径(一)竖曲线最小半径的确定1.凸形竖曲线极限最小半径确定考虑因素（1）缓和冲击汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。
（2）经行时间不宜过短当竖曲线两端直线坡段的坡度差很小时，即使竖曲线半径较大，竖曲线长度也有可能较短，此时汽车在竖曲线段倏忽而过，冲击增大，乘客不适；从视觉上考虑也会感到线形突然转折。
因此，汽车在凸形竖曲线上行驶的时间不能太短，通常控制汽车在凸形竖曲线上行驶时间不得小于3秒钟。
（3）满足视距的要求汽车行驶在凸形竖曲线上，如果竖曲线半径太小，会阻挡司机的视线。
为了行车安全，对凸形竖曲线的最小半径和最小长度应加以限制。
隧道内竖曲线计算当正线相邻坡段坡度差≥1‰，应设置竖曲线，竖曲线形式为圆曲线。
竖曲线计算公式如下：L=Rsh×λ/2000（L为竖曲线全长的一半，单位：m）y=x2/2R（y为竖曲线高度，单位：m）其中：Rsh—竖曲线半径（m），10000～20000m；x—竖曲线始点至计算纵距之距离，单位m；λ—为相邻竖曲线的代数差。
在设计图中，竖曲线的位置的标高应表示为：括号内的标高为未考虑竖曲线影响的标高，括号外的标高为已考虑竖曲线影响的标高。
一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1 ω为正时，是凹曲线；ω为负，是凸曲线。
1.二次抛物线基本方程：或ω：坡度差（%）；L：竖曲线长度；R：竖曲线半径2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R: （前提：ω很小）L=Rω竖曲线切线长：T=L/2=Rω/2竖曲线上任一点竖距h：竖曲线外距：例题4-3ω=-0.09 凸形；L=Rω=2000*0.09=180mT=L/2=90mE=T2/2R=2.03m起点桩号＝k5+030 - T =K4+940起始高程＝427.68 - 5%*90=423.18m=k5+000-k4+940=60m 桩号k5+000处：x1切线高程＝423.18+60*0.05=426.18m 2/2R=602/2*2000=0.90mh1=x1设计高程＝426.18 - 0.90=425.28m=k5+100-k4+940=160m 桩号k5+100处：x2切线高程＝423.18+160*0.05=431.18m 2/2R=1602/2*2000=6.40mh2=x2设计高程＝431.18 - 6.40=424.78m。
竖曲线是在变坡点处，为了行车平顺的需要而设置的一段曲线。
竖曲线的形状，通常采用圆曲线或二次抛物线两种。
在设计和计算上抛物线比圆曲线更为方便，故一般采用二次抛物线。
在纵坡设计时，由于纵断面上只反映水平距离和竖直高度，因此竖曲线的切线长与弧长是其在水平面上的投影，切线支距是竖直的高程差，相邻两条纵坡线相交角用坡度差表示。
一、竖曲线要素计算如图3-3所示，设变坡处相邻两纵坡度分别为i1和i2，坡度差以ω表示，则坡度差ω为i1和i2的代数差，即ω= i1-i2：当ω>0时，则为凸形竖曲线；当ω<0时，则为凹形竖曲线。
图3-3竖曲线示意图1、竖曲线的基本方程二次抛物线作为竖曲线的基本形式是我国目前常用的一种形式。
如图3-4所示，用二次抛物线作为竖曲线的基本方程：3-4 竖曲线要素示意图竖曲线上任意一点的斜率为：当x=0时：k= i1,则b= i1；当x=L，r=R时：，则：因此，竖曲线的基本方程式为：或 (3-19)2、竖曲线的要素计算曲线长：（3-20）切线长：（3-21）外距：（3-22）曲线上任意一点的竖距（改正值）：（3-23）二、竖曲线设计标准竖曲线的设计标准包括竖曲线的最小半径和最小长度。
1、竖曲线设计的限制因素（1）缓和冲击汽车在竖曲线上行驶时会产生径向离心力，在凸形竖曲线上行驶会减重，在凹形竖曲线上行驶会增重，如果这种离心力达到某种程度时，乘客就会有不舒适的感觉，同时对汽车的悬挂系统也有不利影响，故应对径向离心力加速度加以控制。
根据试验得知，离心加速度a限制在0.5～0.7m/s2比较合适。
汽车在竖曲线上行驶时其离心加速度为：（3-24）《标准》中确定竖曲线半径时取a=0.278 m/s2。
或（3-25）（2）行程时间不宜过短汽车从直坡段驶入竖曲线时，如果其竖曲线长度过短，汽车倏忽而过，冲击力大，旅客会感到不舒适，太短的竖曲线长度从视觉上也会感到线形突然转折。
因此，应限制汽车在竖曲线上的行程时间，一般不宜小于3s。
竖曲线⾼程计算公式推导过程及计算流程竖曲线⾼程计算公式推导及计算流程1. 竖曲线介绍竖曲线是指在纵断⾯内，两个坡线之间为了延长⾏车视距或者减⼩⾏车的冲击⼒，⽽设计的⼀段曲线。
⼀般可以⽤圆曲线和抛物线来充当竖曲线。
由于圆曲线的计算量较⼤，所以，通常采⽤抛物线作为竖曲线，以减少计算量。

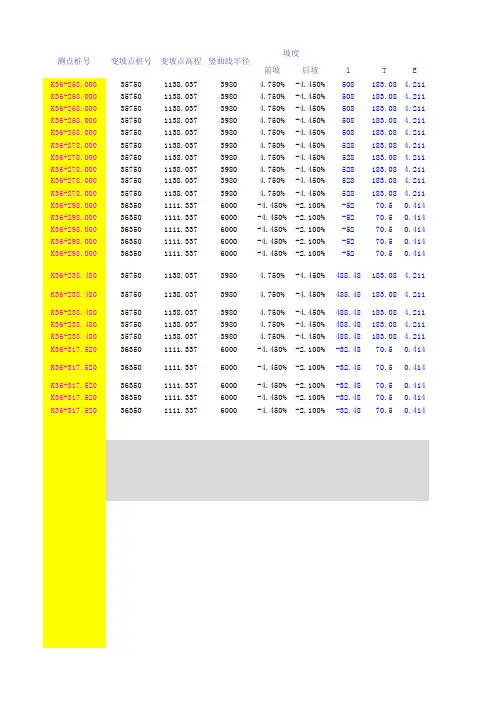

2. 竖曲线⾼程计算流程竖曲线计算的⽬的是确定设计纵坡上指定桩号的路基设计标⾼，其计算步骤如下：a. 计算竖曲线的基本要素：竖曲线长L ；切线长T ；外失距Eb. 计算竖曲线起终点的桩号：竖曲线起点的桩号=变坡点的桩号－Tc. 计算竖曲线上任意点切线标⾼及改正值：切线标⾼=变坡点的标⾼±（x T -）?i 改正值：221x Ry =d. 计算竖曲线上任意点设计标⾼某桩号在凹形竖曲线的设计标⾼ = 该桩号在切线上的设计标⾼+ y 某桩号在凸形竖曲线的设计标⾼ = 该桩号在切线上的设计标⾼－y3. 竖曲线⾼程计算公式推导已知条件：第⼀条直线的坡度为1i ，下坡为负值，第⼀条直线的坡度为2i ，上坡为正值，变坡点的⾥程为K ，⾼程为H ，竖曲线的切线长为B A T T T ==, 待求点的⾥程为X K 曲线半径R竖曲线特点：抛物线的对称轴始终保持竖直，即：X 轴沿⽔平⽅向，Y 轴沿竖直⽅向，从⽽保证了X 代表平距，Y 代表⾼程。
抛物线与相邻两条坡度线相切，抛物线变坡点两侧⼀般不对称，但两切线长相等。
竖曲线⾼程改正数计算公式推导设抛物线⽅程为：()021≠++=a c bx ax y设直线⽅程为：()02≠+=k b kx y由图可知，抛物线与直线都经过坐标系222Y O X 的原点2O ,所以可得：00==b c ；分别对21y y 、求导可得：b ax y +=2'1k y ='2当0=x 时，由图可得：b i y ==1'1k i y ==1'2当L x =时，由图可得：12'12i aL i y +==由上式可得：RL L i i a 212212==-=ω所以抛物线⽅程为：x i x Ry 12121+=直线⽅程为：x i y 12=对于竖曲线上任意⼀点P ，到其切线上Q 点处的竖直距离,即⾼程改正数y 为：21122121X RX i X i X R y y y P Q =-+=-= 竖曲线曲线元素推导竖曲线元素有切线长T 、外失距E 和竖曲线长L 三个元素，推导过程如下：由图可知：2tan ω=R T 由于转⾓ω很⼩，所以可近似认为22tan ωω=，因此可得：2ωR T = 由图易得：ωR L =将切线长T 带⼊到221x Ry =中可得外失距RT E 22=4. 曲线⾼程计算⽰例已知：某条道路变坡点桩号为K25+460.00，⾼程为780.72.m ，i1＝0.8％，i2＝5％，竖曲线半径为5000m 。
毕业设计---道路工程设计目录一、概述 (1)1．1工程概况 (1)1．2道路结构工程： (1)二、设计的主要技术指标 (1)2．1道路等级 (2)2．2设计主要技术指标 (2)三、路线设计 (2)3．1确定导向线 (2)3.2修正导向线，确定设计路线 (3)四、平曲线设计 (3)4．1平面线形设计的一般原则 (3)4．2计算各点的主点桩号 (3)五、纵断面设计 (4)5.1纵断面地面线资料 (22)5．2纵断面线形设计的一般原则 (24)15．3纵坡的设计 (25)5．4平纵组合设计 (25)5．5设计标高的计算 (25)六、超高加宽计算 (27)6.1加宽 (27)6．2超高 (28)七、横断面设计计算 (34)7．1横断面地面资料 (34)7．2标准横断面图的形式与尺寸 (54)7．3横断面图的绘制（见横断面图）.. 54 7．4横断面面积的计算 (54)7．5土石方的计算 (54)八、道路路面结构(水泥混凝土路面设计) (55)8．1交通分析 (55)8.2初拟路面结构 (55)18.3路面材料参数确定 (55)8.4荷载疲劳应力 (56)8.5温度疲劳应力计算 (56)8.6板厚验算 (56)九、结语 (57)参考文献： (57)1一、概述1．1工程概况本设计题目是：道路工程设计（子题目：毕业设计设计题二方案七），起点设计高程：2299.05m，终点设计高程：2439.8m。
道路等级是某山岭区三级公路，三级公路一般能适应按各种车辆折合成中型载重汽车的远景设计年限年平均昼夜量为1000～4000辆。
此次设计为期12周，指导教师是刘颖和谢石连等老师。
在设计工程中会运用到道路勘测设计、路基路面工程等知识，对规定道路进行选线、定线、平面、纵断面、横断面、路基路面等的计算。
这个设计的初步步骤如下：定线。
对于要设计得平面图纸，比例是1：2000，先要对规定道路进行选线、在以平面图所得的资料进行平面设计，包括超高1（缓和段）和加宽值的计算，平面视距的保证，绘出平面线形图。
竖曲线铁路线路的纵断面最理想的当然是平道，然而事实上是不可能的，为了适应地形的起伏，以减少工程量，纵断面必须用各种不同的坡面连接而成。
两相邻坡段的连续点谓之变坡点。
相邻坡段的坡度差是两相邻坡段的坡度代数差。
当相邻坡段的坡度差超过允许值时，为了保证行车平顺和安全，应在变坡点处用竖曲线连接起来。
允许不设竖曲线的坡度差允许值是根据车轮不脱轨、车钩不脱钩、列车不撞车和行车平稳等要求进行分析确定的。
一般情况下，竖曲线采用圆曲线，也可以采用抛物线，个别情况下，还可以采用连续短坡曲线。
竖曲线的计算一、圆曲线形竖曲线圆曲线形竖曲线的几何要素和各点设计标高，可按下列公式计算，如图。
R α x T TyRCα/2 BAi1i21、竖曲线的切线长度TT=R·tan(α/2)=R/2·tanα=R/2·△i‰=R/2000·△i(m) (5-1)式中 R-竖曲线半径(m)；α-竖曲线转角(度)；△i-相邻坡段的坡度代数差(‰)。
R=5000m时， T=2.5△i(m)R=10000m时，T=5.0△i(m)R=15000m时，T=7.5△i(m)R=20000m时，T=10.0△i(m)R=25000m时，T=12.5△i(m)2、竖曲线长度CC≈2T=R/1000·△i(m) (5-2)3、竖曲线纵距yy=x2/2R (m) (5-3)式中 x-竖曲线上计算点至竖曲线起(终)点的横距(m)。
当x=T时，变坡点的纵距Y即为竖曲线的外矢距E。
Y=E=T2/2R=1/2R(C/2)2=C2/8R (5-3.1)4、竖曲线上各点的设计标高H设h为计算点的坡度标高，则H=h±y (5-4)式中的y值，凹形取“+”，凸形取“-”。
【算例一】一凹形竖曲线i1=-4‰，i2=+2‰，△i=6‰，变坡点的里程为K235+165，标高为54.60m，R=15000m，计算竖曲线上各20m点的设计标高。
