三坐标测量机介绍

三坐标测量仪三坐标测量仪三坐标测量仪是指在⼀个六⾯体的空间范围内，能够表现⼏何形状、长度及圆周分度等测量能⼒的仪器，⼜称为三坐标测量机或三坐标量床。

三坐标测量仪⼜可定义“⼀种具有可作三个⽅向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或⾮接触等⽅式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算出⼯件的各点（x，y，z）及各项功能测量的仪器”。

三坐标测量仪的测量功能应包括尺⼨精度、定位精度、⼏何精度及轮廓精度等。

机型介绍结构型式：三轴花岗岩、四⾯全环抱的德式活动桥式结构传动⽅式：直流伺服系统+预载荷⾼精度空⽓轴承长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1µm测头系统：雷尼绍控制器、雷尼绍测头、雷尼绍测针机台：⾼精度（00级）花岗岩平台使⽤环境：温度(20±2)℃，湿度40%-70%，温度梯度1℃/m，温度变化1℃/h空⽓压⼒：0.4MPa-0.6Mpa空⽓流量：25L/min长度精度MPEe：≤2.1+L/350(µm)探测球精度MPEp：≤2.1µm主要特征三轴采⽤天然⾼精密花岗岩导轨，保证了整体具有相同的热⼒学性能，避免由于三轴材质不同热膨胀系数不同所造成的机器精度误差。

花岗岩与航空铝合⾦的⽐较1.铝合⾦材料热膨胀系数⼤。

⼀般使⽤航空铝合⾦材料的横梁和Z轴在使⽤⼏年之后，三坐标的测量基准——光栅尺就会受损，精度改变。

2.由于三坐标的平台是花岗岩结构，这样三坐标的主轴也是花岗岩材质。

主轴采⽤花岗岩⽽横梁和Z轴采⽤铝合⾦等其他材质，在温度变化时会因为三轴的热膨胀系数不均同⽽引起测量精度的失真和稳定。

三轴导轨采⽤全天然花岗岩四⾯全环抱式矩形结构，配上⾼精度⾃洁式预应⼒⽓浮轴承，是确保机器精度长期稳定的基础，同时轴承受⼒沿轴向⽅向，受⼒稳定均衡，有利于保证机器硬件寿命。

3.采⽤⼩孔出⽓专利技术，耗⽓量为30L/Min，在轴承间隙形成冷凝区域，抵消轴承运动摩擦带来的热量，增加设备整体热稳定性。

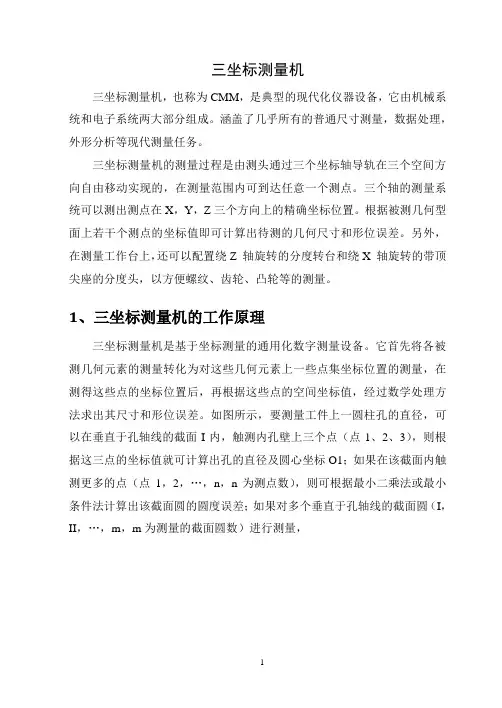

三坐标测量机三坐标测量机，也称为CMM，是典型的现代化仪器设备，它由机械系统和电子系统两大部分组成。

涵盖了几乎所有的普通尺寸测量，数据处理，外形分析等现代测量任务。

三坐标测量机的测量过程是由测头通过三个坐标轴导轨在三个空间方向自由移动实现的，在测量范围内可到达任意一个测点。

三个轴的测量系统可以测出测点在X，Y，Z三个方向上的精确坐标位置。

根据被测几何型面上若干个测点的坐标值即可计算出待测的几何尺寸和形位误差。

另外，在测量工作台上，还可以配置绕Z 轴旋转的分度转台和绕X 轴旋转的带顶尖座的分度头，以方便螺纹、齿轮、凸轮等的测量。

1、三坐标测量机的工作原理三坐标测量机是基于坐标测量的通用化数字测量设备。

它首先将各被测几何元素的测量转化为对这些几何元素上一些点集坐标位置的测量，在测得这些点的坐标位置后，再根据这些点的空间坐标值，经过数学处理方法求出其尺寸和形位误差。

如图所示，要测量工件上一圆柱孔的直径，可以在垂直于孔轴线的截面I内，触测内孔壁上三个点（点1、2、3），则根据这三点的坐标值就可计算出孔的直径及圆心坐标O1；如果在该截面内触测更多的点（点1，2，…，n，n为测点数），则可根据最小二乘法或最小条件法计算出该截面圆的圆度误差；如果对多个垂直于孔轴线的截面圆（I，II，…，m，m为测量的截面圆数）进行测量，则根据测得点的坐标值可计算出孔的圆柱度误差以及各截面圆的圆心坐标，再根据各圆心坐标值又可计算出孔轴线位置；如果再在孔端面A上触测三点，则可计算出孔轴线对端面的位置度误差。

由此可见，CMM的这一工作原理使得其具有很大的通用性与柔性。

从原理上说，它可以测量任何工件的任何几何元素的任何参数。

2、三坐标测量机系统的硬件构成和功能三坐标测量机系统的硬件主要有三部分组成：⑴终端控制计算机和打印机：在三坐标测量机系统的硬件结构中，计算机是整个测量系统的管理者。

计算机实现与操作者对话、控制程序的执行和结果处理、与外设的通讯等功能。

第一章三坐标测量机的概述一、三坐标测量机的发展历史世界上第一台测量机是英国FERRANTI公司于1956年研制成功，当时的测量方式是测头接触工件后，靠脚踏板来记录当前坐标值，然后使用计算器来计算元素间的位置关系。

1962年菲亚特汽车公司一位质量工程师在意大利都灵创建了世界上第一家专业制造坐标测量设备的公司，即先在仍然知名的DEA（Digital Electronic Automation）公司。

随后，DEA公司先后推出了手动、机动并首先使用气浮导轨技术的测量机，也相应配备了各种测头和软件，使之成为世界上最大的测量机供应商之一。

1964年，瑞士SIP公司开始使用软件来计算两点间的距离，开始了利用软件进行测量数据计算的时代。

随后的国ZEISS公司使用计算机辅助工件坐标系代替机械对准，从此测量机具备了对工件基本几何元素尺寸、形位公差的检测功能。

随着计算机的飞速发展，测量机技术进入了CNC控制机时代，完成了复杂机械零件的测量和空间自由曲线曲面的测量，测量模式增加和完善了自学习功能，改善了人机界面，使用专门测量语言，提高了测量程序的开发效率。

从90年代开始，随着工业制造行业向集成化、柔性化和信息化发展，产品的设计、制造和检测趋向一体化，这就对作为检测设备的三坐标测量机提出了更高的要求，从而提出了新一代测量机的概念。

其特点是：1、具有与外界设备通讯的功能；2、具有与CAD系统直接对话的标准数据协议格式；3、硬件电路趋于集成化,并以计算机扩展卡的形式,成为计算机的大型外部设备。

到1992年全球就拥有三坐标测量机46100台，工业发达的欧美、日韩每6-7台机床配备一台三坐标测量机，我国三坐标测量机生产始于20世纪70年代，现在已被广泛应用在机械制造、汽车、家电、电子、模具和航空航天等制造领域，并保持快速增长。

国内外生产三坐标的厂家较多如：德国的蔡司、意大利的Cord3、日本的三丰、美国的谢菲尔德，国内的海克斯康、青岛雷顿、西安爱德华、北京航空精密机械研究所（303所）、上海机床厂、上海第三机床厂、北京二机床、北京机床研究所、天津大学和新天光学仪器厂。

三坐标培训教程引言：三坐标测量机（CMM）是一种高精度、高效率的测量设备，广泛应用于机械制造、航空航天、汽车制造等领域。

为了更好地掌握三坐标测量机的操作和应用，本文将为您介绍三坐标培训教程，帮助您快速上手并熟练使用三坐标测量机。

第一章：三坐标测量机概述1.1三坐标测量机的定义三坐标测量机是一种通过测量物体在三个坐标轴上的坐标值来确定其形状、尺寸和位置的测量设备。

它主要由测量系统、控制系统、数据处理系统和机械结构组成。

1.2三坐标测量机的分类根据测量范围和测量方式的不同，三坐标测量机可以分为桥式三坐标测量机、龙门式三坐标测量机、水平臂式三坐标测量机等。

1.3三坐标测量机的应用领域三坐标测量机广泛应用于机械制造、航空航天、汽车制造、模具制造、电子制造等行业，用于检测工件的尺寸、形状、位置误差等。

第二章：三坐标测量机的操作流程2.1开机准备（1）检查设备是否正常，包括电源、气源、水源等。

（2）开启设备，进行预热。

（3）检查测量系统的探头、测针等是否完好。

2.2编程与测量（1）根据工件的特点和测量要求，编写测量程序。

（2）将工件放置在测量机的工作台上，并调整工件位置。

（3）运行测量程序，进行自动测量。

2.3数据处理与分析（1）测量完成后，对测量数据进行处理，包括滤波、平滑等。

（2）分析测量数据，得出工件的尺寸、形状、位置误差等。

（3）根据测量结果，判断工件是否符合要求。

2.4关闭设备测量完成后，关闭设备，清理工作台，整理测量工具。

第三章：三坐标测量机的维护与保养3.1设备的日常维护（1）保持设备清洁，定期清理工作台和测量系统。

（2）检查设备的各个部件，如导轨、丝杠、探头等，确保其正常工作。

（3）定期检查设备的电源、气源、水源等，确保其稳定供应。

3.2设备的定期保养（1）定期对设备进行校准，确保测量精度。

（2）定期对设备的机械结构进行润滑，延长设备使用寿命。

（3）定期对设备的控制系统和数据处理系统进行升级和维护。

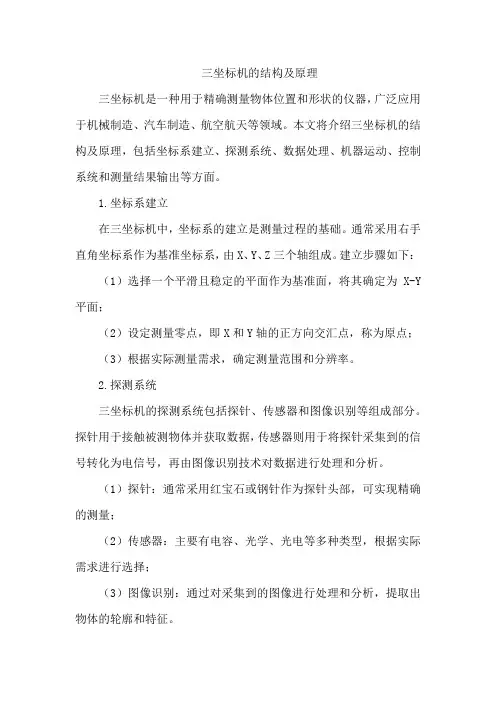

三坐标机的结构及原理三坐标机是一种用于精确测量物体位置和形状的仪器，广泛应用于机械制造、汽车制造、航空航天等领域。

本文将介绍三坐标机的结构及原理，包括坐标系建立、探测系统、数据处理、机器运动、控制系统和测量结果输出等方面。

1.坐标系建立在三坐标机中，坐标系的建立是测量过程的基础。

通常采用右手直角坐标系作为基准坐标系，由X、Y、Z三个轴组成。

建立步骤如下：（1）选择一个平滑且稳定的平面作为基准面，将其确定为X-Y 平面；（2）设定测量零点，即X和Y轴的正方向交汇点，称为原点；（3）根据实际测量需求，确定测量范围和分辨率。

2.探测系统三坐标机的探测系统包括探针、传感器和图像识别等组成部分。

探针用于接触被测物体并获取数据，传感器则用于将探针采集到的信号转化为电信号，再由图像识别技术对数据进行处理和分析。

（1）探针：通常采用红宝石或钢针作为探针头部，可实现精确的测量；（2）传感器：主要有电容、光学、光电等多种类型，根据实际需求进行选择；（3）图像识别：通过对采集到的图像进行处理和分析，提取出物体的轮廓和特征。

3.数据处理三坐标机中的数据处理系统包括机械臂的控制、数据的采集和处理等。

具体过程如下：（1）机械臂控制：通过计算机程序控制机械臂的移动，实现自动化测量；（2）数据采集：通过探针和传感器采集物体表面的坐标值；（3）数据处理：将采集到的数据进行格式转换、滤波、插值等处理，以提高测量精度。

4.机器运动三坐标机的机器运动部分包括机械臂、工作台等。

机械臂通常采用滚动丝杠、伺服电机等机构，实现X、Y、Z三个轴向的运动。

工作台则用于支撑被测物体，并在机械臂的带动下实现联动运动。

机器运动的方式和原理主要基于精密机械设计和电机控制技术，实现高精度的位置控制和速度调节。

5.控制系统三坐标机的控制系统包括电路控制和PLC控制等。

电路控制主要指各种电子元件和芯片组成的电路系统，用于实现信号的转换和放大，以及电机的驱动和控制等功能。

三坐标测量机的工作原理及适用范围三坐标测量机，也称为CMM ，是典型的现代化仪器设备，它由机械系统和电子系统两大部分组成。

涵盖了几乎所有的普通尺寸测量，数据处理，外形分析等现代测量任务。

1、三坐标测量机的工作原理三坐标测量机是基于坐标测量的通用化数字测量设备。

它首先将各被测几何元素的测量转化为对这些几何元素上一些点集坐标位置的测量，在测得这些点的坐标位置后，再根据这些点的空间坐标值，经过数学处理方法求出其尺寸和形位误差。

如图所示，要测量工件上一圆柱孔的直径，可以在垂直于孔轴线的截面I 内，触测内孔壁上三个点（点1、2、3），则根据这三点的坐标值就可计算出孔的直径及圆心坐标O I ；如果在该截面内触测更多的点（点1，2，…，n ，n 为测点数），则可根据最小二乘法或最小条件法计算出该截面圆的圆度误差；如果对多个垂直于孔轴线的截面圆（I ，II ，…，m ，m 为测量的截面圆数）进行测量，则根据测得点的坐标值可计算出孔的圆柱度误差以及各截面圆的圆心坐标，再根据各圆心坐标值又可计算出孔轴线位置；如果再在孔端面A 上触测三点，则可计算出孔轴线对端面的位置度误差。

由此可见，CMM 的这一工作原理使得其具有很大的通用性与柔性。

从原理上说，它可以测量任何工件的任何几何元素的任何参数。

21 ZY X3OIAO I2、三坐标测量机的使用范围2.1．几何尺寸测量：可完成点、线、面、孔、球、圆柱、圆锥、槽、抛物面、环的几何尺寸测量，同时可测出相关的形状误差。

2.2．几何元素构造：通过测量相关尺寸，可构造出未知的点、线、面、孔、球、圆柱、圆锥、槽、抛物面、环等，并计算出它们的几何尺寸和形状误差。

2.3．计算元素间的关系：通过测量一些相关尺寸，可计算出元素间的距离、相交、对称、投影、角度等关系。

2.4．位置误差检测：可完成平行度、垂直度、同轴度、位置度等位置误差的测量。

2.5．几何形状扫描：用DEA公司提供的SCAN3D软件包可对工件进行扫描测量。

三坐标测量仪工作原理
三坐标测量仪是一种用于测量物体三维形状和尺寸的精密测量设备。

它能够实现对物体的长度、宽度、高度、角度、半径等参数的测量，并能够生成与物体表面形状一致的三维模型。

三坐标测量仪的工作原理基于三个相互垂直的坐标轴，分别为X 轴、Y轴和Z轴，通过测量某一点与基准点的坐标差值，从而确定该点在三维空间中的位置。

三坐标测量仪内部包含一个高精度的测量传感器，用于探测物体表面的形状并输出其坐标数据。

当测量仪启动时，探针会移动到起点位置，并记录下该点的坐标。

随后，探针会按照预设的路径移动到待测点，并将其坐标数据与起点坐标进行比较，得出两点之间的坐标差值。

为了提高测量的准确性和稳定性，三坐标测量仪通常采用多点测量、多角度测量和多次测量的方法。

通过对同一点进行多次测量，测量仪可以减小由于传感器精度、机械系统误差等原因带来的测量误差，提高测量的可靠性。

同时，三坐标测量仪还内置了计算机系统，用于处理和分析采集到的数据。

通过对测量数据的分析和计算，三坐标测量仪可以生成物体的三维坐标数据和表面模型，并可将其转化为CAD文件或其他格式的数据输出。

总之，三坐标测量仪通过测量传感器和坐标轴的协同工作，实现对物体三维形状和尺寸的精确测量，并可生成与物体表面形
状相一致的三维模型。

它因其高精度、高效率的测量能力，被广泛应用于制造业领域的零部件测量、装配质量检验等方面。

三坐标测量机的分类
三坐标测量机是一种高精度的测量设备，广泛应用于制造业中的质量控制和检测领域。

根据其结构和功能的不同，三坐标测量机可以分为以下几类。

第一类是手动三坐标测量机。

手动三坐标测量机是最基本的三坐标测量机，由三个互相垂直的轴组成，可以通过手动操作进行测量。

手动三坐标测量机适用于简单的测量任务，如测量零件的长度、宽度和高度等。

由于其操作简单、价格低廉，因此在小型企业和个人工作室中得到广泛应用。

第二类是半自动三坐标测量机。

半自动三坐标测量机在手动三坐标测量机的基础上增加了自动化功能，可以通过计算机程序进行测量。

半自动三坐标测量机适用于中等复杂度的测量任务，如测量零件的曲率、角度和平面度等。

由于其自动化程度较高，可以提高测量效率和准确度，因此在大型企业和生产线中得到广泛应用。

第三类是全自动三坐标测量机。

全自动三坐标测量机是最先进的三坐标测量机，具有高度的自动化和智能化功能。

全自动三坐标测量机可以通过计算机程序进行自动测量、数据处理和分析，可以实现高精度、高效率的测量任务。

全自动三坐标测量机适用于高精度、高复杂度的测量任务，如测量零件的曲面、曲率和三维形状等。

由于其高度的自动化和智能化程度，可以大大提高测量效率和准确度，因此在高端制造业和科研领域中得到广泛应用。

三坐标测量机根据其结构和功能的不同，可以分为手动三坐标测量机、半自动三坐标测量机和全自动三坐标测量机。

不同类型的三坐标测量机适用于不同的测量任务，可以提高测量效率和准确度，为制造业的质量控制和检测提供了重要的技术支持。

三坐标测量仪三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量机或三坐标量床。

三坐标测量仪又可定义一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传递讯号，三个轴的位移测量系统（如光栅尺）经数据处理器或计算机等计算岀工件的各点（x，y，z）及各项功能测量的仪器”。

三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。

下面以ECON OPTICAL 机台的三坐标，介绍一下三坐标的构成产品介绍ECON OPTICAL系列全封闭框架移动桥式测量机是一种精度高、测量速度快、性能稳定的测量系统。

具有兼容多测头系统功能：光学 CCD影像测头、激光测头，具备极佳的性价比；能够满足车间检测需要, 广泛应用于各种零件、工装夹具尺寸检测及模具制造中的尺寸测量和复杂形面的快速扫描检测。

性能特点1、X向横梁：采用精密斜梁技术2、Y向导轨：采用独特的直接加工在工作台上的整体下燕尾槽定位结构3导轨方式：采用自洁式预载荷高精度空气轴承组成的四面环抱式静压气浮导轨4、驱动系统：采用本产高性能 DC直流伺服电机、柔性同步齿形带传动装置，各轴均有限位和电子控制, 传动更快捷、运动性能更佳5、 Z向主轴：可调节的气动平衡装置，提高了Z轴的定位精度6控制系统：采用进口的双计算机三座标专用控制系统7、机器系统：采用计算机辅助 3D误差修正技术（CAA ），保证系统的长期的稳定性和高精度。

8、测量软件：采用功能强大的 3D-DMIS测量软件包，具有完善的测量功能和联机功能规格测量范围（mm）外形尺寸（mm）测量精度最大载重（Kg ）整机重量（Kg ）XYZXYZ 空间示值误差MPE E （卩m ）探测误差MPE P （卩 m ）ECON575 500 700 500 1150 1320 2570 2.8+L / 250 3.2 500 1500ECON8107 800 1000 700 1450 1900 3000 3.2 +L/250 3.5 1000 2400ECON8157 1500 2400 1200 3000ECON10128 1000 1200 800 1650 2100 3250 3.5 + L / 250 3.8 1200 2900ECON10158 1500 2400 1350 3300ECON10208 2000 2900 1500 4200ECON12158 1200 1500 800 1850 2400 3250 4.2 + L / 250 4.5 1400 3800ECON12208 2000 2900 1600 4500ECON101510 1000 1500 1000 1650 2400 3700 4.2+ L / 250 4.5 1350 3500 ECON102010 2000 2900 1500 4300 注：L :单位为 mm E :单位为gm。

三坐标测量仪的基本零件介绍三坐标测量仪是一种用于检测和测量三维空间内物体尺寸、形状和位置的精密仪器，其基本零件包括以下部分：
1. 主机框架：三坐标测量仪的主体结构，包括底座、立柱、横梁等部件，用于支撑和固定其他组件。

2. 测头系统：测头是三坐标测量仪的核心部件，用于接触并测量工件。

测头通常包括测针、连接杆、传感器等部件，能够将物体的尺寸和形状信息传输到测量仪的控制系统中。

3. 控制系统：控制系统是三坐标测量仪的“大脑”，负责接收和处理测头系统传递的信息，并通过计算和分析得出被测物体的精确尺寸和位置。

控制系统通常由计算机硬件、软件和电气元件组成。

4. 传动系统：传动系统是三坐标测量仪的运动机构，负责带动测头系统和工件按照预设的路径进行移动。

传动系统通常包括丝杠、导轨、伺服系统等部件，以保证运动的准确性和精度。

5. 辅助装置：辅助装置包括照明系统、冷却系统、防护罩等，用于保证三坐标测量仪的正常运行和操作人员的安全。

以上是三坐标测量仪的基本零件介绍，每个零件都有其特定的功能和作用，共同协作完成测量任务。

三坐标测量机名词解释
三坐标测量机（Coordinate Measuring Machine，简称CMM）是一种精密测量设备，用于测量物体的几何形状和尺寸。

它通过测量对象的三个坐标轴上的位置信息，以及在这些坐标轴上的指定点，来确定物体的精确尺寸和形状。

三坐标测量机由三个坐标轴组成：X轴、Y轴和Z轴。

这些轴可以沿着物体的不同方向移动，同时还配备了用于测量的探测器和触发系统。

使用三坐标测量机进行测量通常涉及以下步骤：
1.放置测量对象：将待测物体放置在测量机的测量区域内，通常
使用特定夹具或支撑。

2.设置坐标系统：根据物体的几何特征，设置测量机的坐标系统。

3.游标测量：使用测量机上的触发探头，将游标或探针放置在待
测物体的关键点上，测量其坐标位置。

4.数据采集与分析：测量机通过控制系统将所得的数据转换成数
字形式，然后进行数据分析和处理。

5.结果输出：根据测量需求，可以输出测量结果的图形、数值或
报告。

三坐标测量机广泛应用于制造业、工程设计、质量控制等领域。

它们具有高精度、非接触式测量、多样化测量功能等特点，能够快速、准确地测量各种形状和尺寸的物体。

三坐标测量机的设备分类1. 介绍三坐标测量机是一种用于测量物体尺寸、形状和位置的精密测量设备。

它通过在三个坐标轴上移动探针，利用高精度传感器来测量物体的各个方向上的尺寸。

三坐标测量机广泛应用于制造业中，特别是在汽车、航空航天、电子和机械制造等领域。

2. 设备分类根据不同的测量需求和技术原理，三坐标测量机可以分为以下几类：2.1 光学三坐标测量机光学三坐标测量机是利用光学原理进行测量的设备。

它通过投射光线到被测物体上，并通过摄像头或传感器捕捉光线反射或透过被测物体后的图像，然后利用图像处理算法计算出被测物体的尺寸和位置信息。

光学三坐标测量机具有非接触式、高速度、高精度等优点，适用于对表面形貌、曲率半径等特征进行精确测量。

2.2 机械式三坐标测量机机械式三坐标测量机是利用机械原理进行测量的设备。

它通过在三个坐标轴上移动探针来测量物体的尺寸和位置。

探针可以是机械触发式或者电子触发式，通过接触被测物体表面进行测量。

机械式三坐标测量机具有结构简单、稳定可靠等优点，适用于对形状较复杂、表面不规则的物体进行精确测量。

2.3 激光三坐标测量机激光三坐标测量机是利用激光原理进行测量的设备。

它通过发射激光束到被测物体上，并利用传感器检测激光束的反射或透过被测物体后的信号，从而计算出被测物体的尺寸和位置信息。

激光三坐标测量机具有非接触式、高速度、高精度等优点，适用于对形状复杂、表面特征丰富的物体进行精确测量。

2.4 扫描式三坐标测量机扫描式三坐标测量机是利用扫描原理进行测量的设备。

它通过在被测物体表面上移动探针或传感器，并记录下每个点的坐标信息，从而构建出被测物体的三维模型。

扫描式三坐标测量机具有快速、全面、高精度等优点，适用于对复杂曲面、零件内部空间等进行精确测量。

2.5 多传感器三坐标测量机多传感器三坐标测量机是利用多种传感器结合进行测量的设备。

它可以同时使用光学、机械、激光等不同类型的传感器，在不同的应用场景下选择合适的传感器进行测量，以提高测量效率和精度。

三坐标测量机的工作原理
三坐标测量机是一种用于精密测量的专用设备，它能够对工件的尺寸、形状和
位置进行精确的测量。

三坐标测量机的工作原理主要包括机械结构、测量原理和控制系统三个方面。

首先，三坐标测量机的机械结构包括工作台、测头和导轨系统。

工作台是用于
放置待测工件的平台，通常具有三个坐标轴，分别是X、Y和Z轴，可以实现工件在三个方向上的移动和定位。

测头是用于测量工件的装置，通常包括光学测头和触发式测头两种类型，能够实现对工件尺寸和形状的精确测量。

导轨系统是用于支撑和引导测头的移动，保证测量的稳定性和精度。

其次，三坐标测量机的测量原理是基于三角测量和坐标变换的原理。

通过测头
对工件的表面进行扫描或触碰，获取工件表面的数据点，然后根据这些数据点进行三角测量，计算出工件的尺寸、形状和位置信息。

同时，通过坐标变换的方法，将测得的数据点的坐标转换成机床坐标系下的坐标，实现对工件的精确测量。

最后，三坐标测量机的控制系统是整个测量过程的核心。

控制系统包括计算机、测量软件和传感器等部件，能够实现对测头的运动控制、数据采集和处理、测量结果的显示和输出等功能。

通过测量软件，操作人员可以对测量过程进行参数设置、数据处理和结果分析，实现对工件的全方位测量。

总的来说，三坐标测量机通过机械结构、测量原理和控制系统的协同作用，能
够实现对工件尺寸、形状和位置的精确测量。

它在制造业中起着至关重要的作用，能够保证产品质量，提高生产效率，推动制造业的发展。
