程控数字交换机硬件介绍

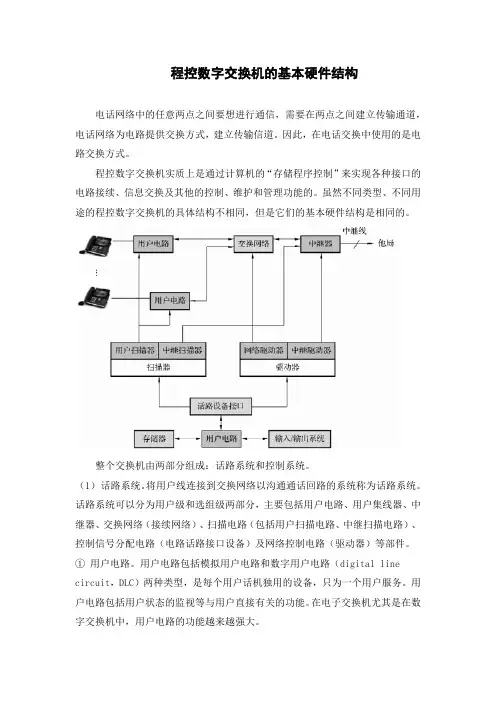

程控数字交换机的基本硬件结构电话网络中的任意两点之间要想进行通信，需要在两点之间建立传输通道，电话网络为电路提供交换方式，建立传输信道。

因此，在电话交换中使用的是电路交换方式。

程控数字交换机实质上是通过计算机的“存储程序控制”来实现各种接口的电路接续、信息交换及其他的控制、维护和管理功能的。

虽然不同类型、不同用途的程控数字交换机的具体结构不相同，但是它们的基本硬件结构是相同的。

整个交换机由两部分组成：话路系统和控制系统。

（1）话路系统。

将用户线连接到交换网络以沟通通话回路的系统称为话路系统。

话路系统可以分为用户级和选组级两部分，主要包括用户电路、用户集线器、中继器、交换网络（接续网络）、扫描电路（包括用户扫描电路、中继扫描电路）、控制信号分配电路（电路话路接口设备）及网络控制电路（驱动器）等部件。

①用户电路。

用户电路包括模拟用户电路和数字用户电路（digital line circuit，DLC）两种类型，是每个用户话机独用的设备，只为一个用户服务。

用户电路包括用户状态的监视等与用户直接有关的功能。

在电子交换机尤其是在数字交换机中，用户电路的功能越来越强大。

•模拟用户电路。

若用户线连接的终端是模拟话机，则用户线称为模拟用户线，其用户电路称为模拟用户电路。

模拟用户电路有模/数（A/D）转换和数/模（D/A）转换的功能。

•数字用户电路。

数字用户电路是数字用户终端设备与程控数字交换机之间的接口电路。

根据接口的不同，数字用户电路可分为S接口数字用户电路和U接口数字用户电路。

②用户集线器。

用户集线器用来进行话务量的集中或分散。

③中继器。

出中继电路和入中继电路是与其他电话交换机的接口电路，其作用是传输交换机之间的各种通信信号，监视局间通话话路的状态。

出中继器和入中继器中的某些继电器或触发器由CPU驱动，以完成电路状态的转移。

中继器分为模拟中继器和数字中继器两种类型。

•模拟中继器。

模拟中继器是数字交换机与其他交换机之间采用模拟中继线相连接的接口电路，它是为数字交换机适应模拟环境而设置的。

1、S1420数字程控交换机的基本结构与模块功能。

次重点（1）S1420数字程控交换机的特点。

识记特点：全数字化；全分布控制；高可靠性；适应未来发展；完整的系列产品。

（2）S1420的基本结构。

领会基本结构：数字交换网络（DSN）、终端模块（TM）、辅助控制单元（ACE）数字交换网络（DSN）：DSN是构成S1240系统的核心。

它不仅用于连接各终端模块并为之提供传送话音和数据的通路，而且也为各终端控制单元之间传送控制信息。

终端模块：都有自己的相应的终端电路和终端控制单元，而各个终端模块的TCE都具有相同的硬件：一个16比特的确良8086处理机（μP）、一个终端接口（TI）和储器（M）。

各种不同的终端模块的TCE，其区别公在于它们各自的软件不同，因而存贮器容量不同。

辅助控制单元：ACE也是一种终端模块，只是它没有终端电路。

它功能多，软件庞大复杂，所以存储器容量大。

主要功能：1，呼叫服务、资源管理、计费分析。

（3）终端模块构成原理及模块功能。

领会（4）终端模块的状态机。

领会（5）S1420的主要终端模块的组成和功能。

识记主要终端模块：1模拟用户模块（ASM）；ASM的组成和功能：ASM是模拟用户线与数字交换网络的接口，它由模拟用户终端电路和终端控制单元组成。

终端控制单元（TCE）是终羰电路和DSN之间的接口。

模拟用户模块的基本功能有三项：A，模/数、数/模转换；B用户线监视；C呼叫的建立与释放；2数字中继模块（DTM）；3服务电路模块（SCM）；4时钟和音信号模块（CTM）；5维护和外部设备模块（MPM）；6辅助控制单元；（6）数字交换网络的构成、控制原理和工作过程。

领会数字交换网络的构成：S1240系统的DSN由入口接线器（AS）和选组接线器（GS）两部分组成。

其中选组接线器又由三级组成。

因此，DSN是一个由4级组成的数字交换网。

2、S1420数字程控交换机的软件系统。

一般（1）S1420数字程控交换机的软件结构。

第四章程控交换机的硬件组成第一节程控交换系统的硬件结构程控交换系统的硬件由通话和控制两部分组成通话：负责通话接续、监视用户线或中继线状态，对用户或其它交换局发送、接收信号等各项与呼叫接续直接有关的各部分工作控制：对通话部分进行控制，由各种处理机以及外围设备（控制台、打印机、磁带、磁1、用户级：对电话用户提供接口设备，将用户话机的模拟话音信号转换成数字信号，并将每个用户话机所发出的较小的呼叫话务进行集中送至数字交换网络，提高用户级和数字交换网络之间中继线的利用率2、远端用户级：与用户级功能、结构基本一致，只是距离远一些，中间传输线上要进行码型变换，馈电电压要高一些3、数字交换网络：整个交换机的话务处理中心，所有在交换机中需要建立连接关系的其它话路设备，都要终接在交换网络上，在处理机的控制下，建立任意两个终端之间的连接，由于交换网络扩大了选择范围，因此将包含各种中继接口在内的交换网络称为选组级4、模拟中继接口：为数字交换机适应模拟环境设置的，将模拟信号转换为数字信号或将频分多路复用FDM转换为时分多路复用TDM，即PCM数字编码5、数字中继接口：数字交换机和数字中继线之间的接口电路，将中继线上传送的数字信号进行同步、码型变换和线路信号提取等，变为数字交换网络可以接受的信号形式6、移动电话接口：数字交换机对公用移动电话网的硬件接口，在相应软件的控制下，完成移动电话网与公用电话网之间的呼叫处理7、信号设备：分信号音发生器及多频接收器和发送器。

信号音发生器采用数字音存储方法直接产生交换机所需的各种数字化信号音；多频信号接收器和发送器主要用于记发器多频信号的发送和接收，包括双音频话机的双音多频DTMF接收器二、控制部分主要是存储各种程序和数据，对交换机的各种信息进行处理，并对通话部分和输入、输出设备发出详细的动作指令由处理机、存储器和外围设备组成控制方式：集中控制、分散控制第二节用户级主要内容：模拟用户电路、用户集线器、数字用户电路一、模拟用户电路传输线路为二线模拟线路，采用直流环路信号方式具有BORSCHT七大功能B:Battery feed 馈电O:Overvoltage protection 过压保护R:Ringing control 振铃控制S:Supervision 监视C:CODEC & filters 编译码和滤波H:Hybrid 混合电路T:Test 测试B 馈电：向用户话机采用-48V 国内(-60V 国外)的直流供电 O 过压保护：在配线架上安装保安器，保护交换机免遭高压袭击R 振铃控制：向被叫用户振铃时采取隔离措施，使较高的铃流电压不能流向用户电路内部S 监视：监视用户线的通/断状态，及时将信息送给处理机处理 C 编解码和滤波：完成模拟信号和数字信号间的转换 H 混合电路：进行二/四线转换T 测试：及时发现用户终端、用户线路、用户接口电路可能发生的混线、断线、接地、与电力线碰接以及元器件损坏等各种故障，以便及时修复和排除。
