JSY2000-03型数字程控交换机（256型）使用说明书北京崇新八达科技开发有限公司目录第一章系统介绍 (1)1.1 系统特点 (1)1.2 系统组成 (2)1.2.1 硬件组成 (2)1.2.2 软件组成 (3)1.2.3 硬件种类 (3)1.3 系统结构 (4)1.3.1 机柜外形图 (4)1.3.2 插板位置图 (5)1.3.3 机柜尺寸 (5)1.3.4 维护台 (5)1.4 系统容量及标准配置 (6)第二章系统功能及主要技术指标 (7)2.1 系统功能 (7)2.1.1 入网方式 (7)2.1.2 编号 (7)2.1.3 中继 (7)2.1.4 其它系统功能 (7)2.1.5 话务台功能 (8)2.1.6 分机功能 (8)2.1.7 计费功能 (9)2.2 系统主要技术指标 (9)第三章局数据的设置与修改 (12)3.1 用话务台（或指定话机）设置与修改局数据的一般方法 (12)3.1.1 确定系统内需要设置与修改局数据的内容 (12)3.1.2 设置与修改局数据的一般方法 (13)3.2 用户部分局数据的设置与修改 (14)3.2.1 设置与修改用户号码 (14)3.2.2 设置与修改用户特征字 (15)3.3 中继部分局数据的设置与修改 (17)3.3.1 设置与修改中继线群号 (17)3.3.2 设置与修改出中继线群参数 (18)3.3.3 设置与修改出局引示号码 (19)3.3.4 设置与修改出局后限拨号码 (20)3.3.5 设置与修改入中继线群参数 (20)3.3.7 设置与修改环路入中继来电显示权限功能 (22)3.4 其它局数据的设置与修改 (22)3.4.1 设置与修改特服台的分机用户号或出局线群号 (22)3.4.2 设置与修改系统配置 (22)3.4.3 设置与修改各限时时间值 (22)3.4.4 设置与修改分机用户出中继通话限时 (23)3.4.5 设置与修改固定会议的被叫号 (24)3.4.6设置与修改中继板类型 (24)3.4.7 设置与修改指定用户分机——指定中继相对应命令 (25)3.4.8 设置与修改系统特定标志位 (25)3.5 局数据设置举例 (27)第四章入局呼叫转接 (32)4.1 用话务台转接入局呼叫 (32)4.2 用夜服话机转接入局呼叫 (33)4.3 外线用户听语音提示后直拨局内分机 (33)第五章话务台其它操作 (35)5.1 基本操作 (35)5.1.1 局内用户呼叫话务台时话务员“内应”操作 (35)5.1.2 话务员转接局内用户呼叫 (35)5.1.3 话务员空闲时呼叫局内用户 (35)5.1.4 话务员与局内用户通话时“内保”操作 (35)5.1.5 话务员空闲时出局呼叫 (35)5.1.6 话务员代呼局外用户 (35)5.1.7 话务员与局外用户通话时“外保”操作 (35)5.2 其它操作 (36)5.2.1 话务员空闲时强插正在通话的局内用户 (36)5.2.2 话务员空闲时强插正在通话的外线用户 (36)5.2.3 话务员空闲时强接指定中继线 (36)5.2.4 话务员空闲时强拆指定中继线 (36)5.2.5 显示用户或中继状态 (36)5.2.6 系统内实时时间的校正与验证 (36)5.2.7 显示用户或中继的主、被叫号码 (37)5.2.8 显示分机用户的特征字 (37)5.2.9 显示恶意电话信息 (38)5.2.10 话务台设置用户叫醒时间 (39)5.2.11 对交换机或话务台复位 (39)5.2.12 打印部分局数据 (40)5.2.14 设置或修改账号功能号 (40)5.2.15 设置分机账号和密码（漫游方式） (41)5.2.16 设置分机账号（固定方式） (41)5.2.17 设置临时转接分机 (42)5.3 话务台简易计费 (42)第六章分机操作说明 (44)6.1 分机用户特征字设定 (44)6.2 分机基本操作 (44)6.2.1 分机用户本局内部呼叫 (44)6.2.2 分机用户呼叫话务员 (44)6.2.3 分机用户出局呼叫 (44)6.2.4 分机用户使用账号出局呼叫 (44)6.2.5 分机用户入局呼叫 (45)6.3 分机其它操作 (45)6.3.1 被叫分机回叫话务台 (45)6.3.2 被叫分机转接入局呼叫 (45)6.3.3 指定分机用户录制语音 (46)6.3.4 分机用户修改账号出局的密码 (46)6.3.5 分机用户转接局内呼叫 (47)6.4 分机用户新业务功能的设置与使用 (47)6.4.1 缩位拨号 (47)6.4.2 热线服务 (47)6.4.3 免打扰服务 (48)6.4.4 闹钟服务（叫醒服务） (48)6.4.5 转移呼叫 (48)6.4.6 遇忙回叫 (49)6.4.7 截取服务 (49)6.4.8 遇忙转移及无应答转移 (49)6.4.9 三方通话 (49)6.4.10 会议电话 (49)第一章系统介绍JSY2000—03型数字程控交换机是我公司采用国际先进技术，自行开发研制的新一代通信产品。

程控交换机程控交换机的基本原理它是程序控制的，由时分复用网络进行物理上的电路交换的一种电话接续交换设备。

结构有很多种，常见的有集中控制、分散控制或两者结合。

技术指标有很多，BHCA/呼损接通率，无故障间隔时间等。

一、电话交换机就控制方式而论,主要分两大类:1.布线逻辑控制(WLC,Wired Logic Control)它是通过布线方式实现交换机的逻辑控制功能,.通常这种交换机仍使用机电接线器而将控制部分更新成电子器件,因此称它为布控半电子式交换机,这种交换机相对于机电交换机来说,虽然在器件与技术上向电子化迈进了一大步,但它基本上继承与保留了纵横制交换机布控方式的弊端,体积大,业务与维护功能低,缺乏灵活性,因此它只是机电式向电子式演变历程中的过度性产物.2.存储程序控制(SPC,Stored Program Control)它是将用户的信息和交换机的控制,维护管理功能预先变成程序,存储到计算机的存储器内.当交换机工作时,控制部分自动监测用户的状态变化和所拨号码,并根据要求执行程序,从而完成各种交换功能.通常这种交换机属于全电子型,采用程序控制方式,因此称为存储程序控制交换机,或简称为程控交换机.程控交换机按用途可分为市话，长话和用户交换机；按接续方式可分为空分和时分交换机。

程控交换机按信息传送方式可分为：模拟交换机和数字交换机。

由于程控空分交换机的接续网络(或交换网络)采用空分接线器(或交叉点开关阵列)，且在话路部分中一般传送和交换的是模拟话音信号，因而习惯称为程控模拟交换机，这种交换机不需进行话音的模数转换(编解码),用户电路简单，因而成本低，目前主要用作小容量模拟用户交换机。

程控时分交换机一般在话路部分中传送和交换的是模拟话音信号，因而习惯称为程控数字交换机，随着数字通信与脉冲编码调制(PCM)技术的迅速发展和广泛应用，世界各先进国家自60年代开始以极大的热情竞相研制数字程控交换机，经过艰苦的努力，法国首先于1970年在拉尼翁(Lanion)成功开通了世界上第一个程控数字交换系统E10,它标志着交换技术从传统的模拟交换进入数字交换时代。

数字程控用户交换机的接口及其运用程漱麓,帘储～数字程控用户交换机的接口及其运用张捷?——————一数字程控用户交换机与各种通信网和终端机(PABX)作为中继线连接,即数字程控用户设备的连接由"接口电路来完成.数字程控用交换机的"a/b"模拟用户线与数字,模拟程控或户交换机的接口电路按物理状态可分为数字接机电制自动用户交换机的中继电路连接,实现口和模拟接口两大类;按连接方向(设备)又可双向半自动连接或单向全自动连接.这时,数字分为至公用通信网(中继)接口和至用户终端程控用户交换机用户可拨寻线组引示号码,通(用户)接口两大类.过"a/b模拟用户线呼叫用户自动交换机的话现将HICOM数字程控用户交换机的各种务台,由话务员转接至分机用户}用户自动交换接口性能介绍如下,并说明其运用方法(见附机用户可拨局向引示号码听二次拨号音直拨数图).字程控用户交换机分机用户一,"a/b模拟用户线接口(CCITT为"z接口)"a/b"接口是连接模拟用户线用的,是二线音频接口.允许采用直流回路电阻1500gl, 0.5mm市话电缆,通信距离可达8.4km,使用频率为3O0～3400Hz.一般与模拟电话机相连接,使用的用户信号为直流脉冲信号和双音多频(DTMF)信号;也可以通过调制解调器(M0DEM)连接低速率的数据终端,传送速率为300～19200bit/s.但固受公用电话网市话电缆线路条件限制,一般只能传输2400bit/s以一F.HICOM的"a/b"模拟用户线接口通过一块模拟用户板(SLMA)模块可提供16个接口.a/b"接口还可以用来连接传真机,传真机可与电话机并联连接或通过开关转换连接. "a/b"模拟用户线接口还可以对用户交换机(PBX)作为中继线连接,即数字程控用户交换机的"a/b"模拟用户线与人工交换机的中继电路连接,实现半自动双向中继通信.这时,数字程控用户交换机的用户可拨寻线组号,通过模拟用户线寻线群引示号码呼叫人工交换机,由人工交换机话务员转接至分机用户.人工交换机根据用户的要求,话务员通过与中继电路连接的"a/b"模拟用户线直拨程控交换机分机用户."a"模拟用户线接口还可对用户自动交换二,"a/b"模拟中继线接口(CCITT为…C接口)"a/b模拟中继线接口(亦称音频中继接口)与"a"模拟用户线接口在电气特性上相同,也是二线音频接口,可以传送话音,传真,可视图文,数据(包括计费信息),使用频率为300～3400Hz,通过模拟中继线相连,接八市话交换机的用户级.向市话局传送信号为直流脉冲信号或双音多频(DTMF)信号两种.市话局呼八直拨(DID)时采用脉冲信号方式,可以单向工作(作为单向出中继或单向入中继)或双向工作(出入台用中继).可以实现全自动直拨进网中继方式(DOD+DID),即数字程控用户交换机呼出及呼入均接至市话局选组级,数字程控用户交换机用户的呼出听一次拨号音(DOD1)或听二次拨号音(DOD2)直拨市话局分机用户;呼入时市话局用户可直拨到数字程控用户交换机分机用户(DID).也可以实现半自动进网中继方式(DOD+BID),即数字程控用户交换机用户呼出,呼入均接至市话局的用户级,数字程控用户交换机的用户呼出听一次拨号音(DOD1)或听二次拨号音(DOD2)直拨市话局用户'市话局用户呼入由市话局用户级接出,向数字程控用户交换机模拟中继电路送振铃信号(25Hz或50Hz),由话务台转接至一37—模拟接口模拟话机模拟话机一艄模拟画话机L1暂据PBX或PABX市话局PABX市话局市话局或J&P^B醐PABx面.:!:{!一(DID)a/b——————————8kin/b —————————————————===- (DOD)c8-~kma/b8kinB/b(BID)a/b:(DOD20kinE/M打印机计赞计算机HICOM系统SLMDMUTUS2DC{CPUADSILCU数字接口u∞04.5kin赶字话机甄¨置ISDN琶u★lk磐螭L144kb/sru.A-700mr===IU200 h/..4PCM(DOD+DID)A2kin2048kb/s办公自动化系统S2PM歙据垮喘2048kb/￡2U200U★8Ob/s市话局PABX箍接童…BT『PT附图Ⅲ∞M系统主要接口连接配置分机用户(BID).还可以实现人工进网中继方式,数字程控用户交换机呼出和呼入接入市话或专用共电式交换机的用户电路和中继电路,即数字程控用户交换机用户呼出拨局向引示号码占用通往共电式=《换机的中继电路,向共电式交换机沟通直流环路,由共电式交换机话务员转接至分机用户.共电式交换机用户呼人数～38～维护终嚼_机话务台字程控用户交换机有两种连接方式:一是共电式交换机用户通过话务员或用户分机(绳路直通)直拨数字程控用户交换机用户(详见"a/b"模拟用户线接口连接方式)}二是共电式交换机用户通过话务员经中继电路向数字程控用户交换机的"a/b"模拟中继电路送振铃信号,由话务台转接至分机用户.字机技话畸一TMBc一一TMBD二sLMA=TMBD=sLMA=TMBDlITMEM=TMBM"a/b"模拟中继线接口还具有在呼出时对市话局拨号音检测功能,只有当拨号音接收器收到拨号音后方能发号.此外a/b模拟中继线接口还具有对市话局16kHz的计费脉冲接受器进行计费的功能"a/b"模拟中继线接口还可以运用到用户交换机专用阿(PABX)中继连接,连接方式与市话公用网连接相似,可以实现D0D1(或DOD2)+DID,也可以实现DOD+BID,还可以实现人工中继方式.HICOM的"a,b"模拟中继线接口通过一块具有"环路信令和"脉冲信令的模拟中继板(TMBD)模块可提供4个接口.三,U200(B+D)数字用户线接口HICOM数字程控用户交换机提供的"U200"二线数字用户线接口,传输速率为80kb/s(其中话音通道为64kb/s,信令通道为16kb/s),可以连接数字话音终端(DIGITE),话务台(AC)和具有v.24接口的数据终端.还可以连接HICOM—DCI数据适配器,通过DCI数据适配器提供x.21接口或V.24(RS-- 232)接口,用以连接数据终端.U200数字用户线接口经0.5mm市话电缆,最大通信距离可达4.5km.HICOM的"U200"数字用户线接口通过一块B+D数字用户板(SLMB)模块可提供8个接口.四,"u(2B+D)数字用户线接口(CCITT为V1"接口)HICOM数字程控用户交换机提供的"u接口是二线数字用户线接口,传输速率为144kb/s(其中二个B通道各为64kb/s,分别为话音通道和数据通道,D通道为16kb/s用以传输信令信息),属于数字多信道接口,可以传迭话音,传真,数据,智能电报等."u数字用户线接口经0.5mm市话电缆最大通信距离为1km.用于连接ISDN多功能终端(如HICOM3510多功能终端),该终端能将话音,文本,图像及数字的通信业务综合在一个终端上."u接口还可以连接CTE数字适配器,经0,5mm市话电缆最大通信距离达700m,通过CTE数字适配器可提供三个接口;一个二线"a/b接口可连接一台传真机,一个二线"U200接口可连接一部HICOM一260型数字电话机,一个25芯X.21接口或一个25芯V.24 (Rs一232)接口可连接一台智能用户电报或数据终端三个端口共用一个号码,但只能有二个终端同时工作HICOM的"u一数字用户线接口通过一块2B+D数字用户板(SLMD)模拟可提供4个接口.五,PCM数字中继接口(CCITT为"A"接口)PCM数字中继"A"接口为程控数字用户交换机数字中继接口,通过四线数字中继线接入市话数字程控交换机的选组级,使用数字型信号及多频互控记发器信号(中国No.1信令).使数字程控用户交换机以垒自动直拨方式(DOD1+DID)进入公用阿.数字中继接口A"的主要特性如下:1.标准比特率为2o48kb/sI2.每一通路时隙的比特数为8,编号1～8I3.每帧通路时隙数为32,编号O～31}4.通路时隙0用于帧同步,告警指示,网同步等}5.通路时隙l6是用于信号的时隙,若不用于信号时.也可用于话音通路或其它业务. HICOM的PCM数字中继接口通过四线连接,由一块数字中继板(DIuc)模拟产生3O路中继线PCM数字中继接口也可用于数字程控用户交换机之间的连接,实现全自动直拨(DOD1+DID)进入专用网.六,"E&M模拟中缝接口"E&M模拟中继接口为a/b四线连接,采用E&M信号的局问中继线电路,可用于带内单频脉冲线路信号和E&M信令(连续信号)的局间中继线的连接.为传输和接受DTMF信号,每个电路都有用于译出和传输DTMF信号的专用信号处理器.HICOM的E&M模拟中继接口通过一一39—HJ905交换机中大功率管的替代●赵衡康I-IJ905交换机的铃流发生器电路采用4只大功率管组成桥式振荡器,由变压器升压后得到25Hz,90V左右的近似方波电压,作为交换机的铃流源.由于此大功率管为PNP锗管,容易击穿损坏,因此生产厂家叉增加了一块48V 稳压板,将交换机的供电电压(60V)经晶体管串联型稳压电路稳压后输出48V左右的稳定电压提供给铃流发生器电路,并相应更改了变压器的有关参数,使输出铃流电压不变48V 稳压板中的调整管和推动管,也还是选用PNP 锗管.这样,每套铃流发生器(包括48V稳压电路)共用了7只锗管,型号为2Z730C,主要参数指标:BVc∞为60V,Icm为5A.由于此管为早期产品,市场上较难购买,且价格较高,因而给用户单位维护带来不便.几年前,本人采用上海无线电二十九厂制造的PNP硅CD551B大功率塑封管来取代2Z730C管,取得了满意的效果.CD551B塑封管的主要参数指标:BV∞为35V,Icm为3A.在向厂家加付2O挑选费后,可提供BVc∞大于60V的管子.这种管子在经过了严格的高低温负载试验后,与相同条件下的2Z730C对照组进行输出指标对比,均符合有关技术要求.由CD551B组成的铃流发生器的输出频率,输出电压稳定性均明显优于2Z730C组,且成本大幅度降低.用户单位自行更改时,可借用原功率管的散热片,CD551B塑封管的散热片即c极,拧上固定螺丝即可.安装时,可剪去C极f脚(管脚排列见附图),b,e极引出引线套上套管后,焊上印刷电路板be点即可.需要注意的是,由于硅管和锗管的导通电压不同,原铃流板上的R5,R6,R7,R84只39i'1电阻要改为68i'1,功率不小于O.25W.其他电路和引线等均不必改动.CD551B采用蓝点管,放大倍数的一致性相当好,基本不用挑选配对.附图管脚排列囤块具有"E&M"接口的模拟中继板(TMEM)模块可提供4个电路,每个电路为四线连接,信令为直流电压方式经控制E&M完成中继线的连接和拆线.纵横制市话局装有E&M线接口配台电路,局间采用数字型线路信号及多频互控记发器信号方式,因而可以实现局间直拨连接和控制释放功能.七,"S2PM"接口(30B+D接口)"S2PM"接口为宽带综台业务数字网(ISDN)接口,用四线传输,称一次群出入口,传送30B+D信号.B和D均为64kb/s.30B用来传输1920kb/s以下话音,图像或数据,D用作共路信令及分组数据,总速率为2048kb/s. HICOM的"S2PM"接口模块为ISDN接口板(uTus2),采用四线与ISDN公用网连接.30B+D信道符合CCITTG.703建议,传输HDB3码.此接口在综合业务数字网建立后——40——即可使用.八,其它接口HICOM数字程控用户交换机还有以下一些接口:1,X.2I"(15线)接口,可与用户终端如智能电报,数据,办公自动化(oA)系统连接.亦可与IDN公共网连接,进行传输智船屯报或电路交换,分组交换.2.a/b二线接口,通过直流信令模拟中继板(TMBM)模块(每个模块包含二个电路)与用户交换机直流信号模拟中继器相连.3.a/b二线接口,通过交流信令模拟中继板(TMBc)模块(每个模块包含四个鹿路)与用户交换机交流信号模拟中继器相连,可甩于AC信令方式和LB倍令方式的局问申继线,也可用于WTK1信令方式的用户线.。

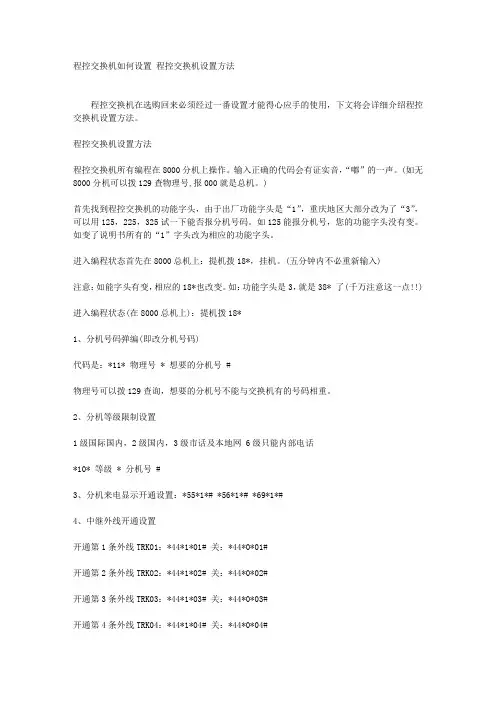

程控交换机如何设置程控交换机设置方法程控交换机在选购回来必须经过一番设置才能得心应手的使用，下文将会详细介绍程控交换机设置方法。

程控交换机设置方法程控交换机所有编程在8000分机上操作。

输入正确的代码会有证实音，“嘟”的一声。

(如无8000分机可以拨129查物理号,报000就是总机。

)首先找到程控交换机的功能字头，由于出厂功能字头是“1”，重庆地区大部分改为了“3”，可以用125，225，325试一下能否报分机号码。

如125能报分机号，您的功能字头没有变。

如变了说明书所有的“1”字头改为相应的功能字头。

进入编程状态首先在8000总机上：提机拨18*，挂机。

(五分钟内不必重新输入)注意：如能字头有变，相应的18*也改变。

如：功能字头是3，就是38* 了(千万注意这一点!!)进入编程状态(在8000总机上)：提机拨18*1、分机号码弹编(即改分机号码)代码是：*11* 物理号 * 想要的分机号 #物理号可以拨129查询，想要的分机号不能与交换机有的号码相重。

2、分机等级限制设置1级国际国内，2级国内，3级市话及本地网 6级只能内部电话*10* 等级 * 分机号 #3、分机来电显示开通设置：*55*1*# *56*1*# *69*1*#4、中继外线开通设置开通第1条外线TRK01：*44*1*01# 关：*44*0*01#开通第2条外线TRK02：*44*1*02# 关：*44*0*02#开通第3条外线TRK03：*44*1*03# 关：*44*0*03#开通第4条外线TRK04：*44*1*04# 关：*44*0*04#开通第5条外线TRK05：*44*1*05# 关：*44*0*05#开通第6条外线TRK06：*44*1*06# 关：*44*0*06#5、自录入中继提示语音设置：*51*1065368 # 嘟声后对话筒说话。

试听：*51# ，确认 *51*1# 。

6、入中继方式选择设置人工转接：*06*1*中继号# 中继号：01-04语音提示：*06*0*中继号# 中继号：01-04群呼方式：*06*2*中继号# 中继号：01-047、外线呼入方式选择设置外线呼入人工转接：*06*1*中继号# 中继(外线)端口号：01-04 (48门以上01-08)外线呼入语音提示：*06*0*中继号# 中继(外线)端口号：01-04 (48门以上01-08)外线呼入群呼方式：*06*2*中继号# 中继(外线)端口号：01-04 (48门以上01-08)说明：中继号指外线端口号外线呼入指定分机 *12*分机号码*外线端号号(01-08)#如：本公司有3条外线接入交换机(接入交换机的外线端口是01-03)，要求外线呼入为电脑语音提示，查号拨0到指定的8008分机上。

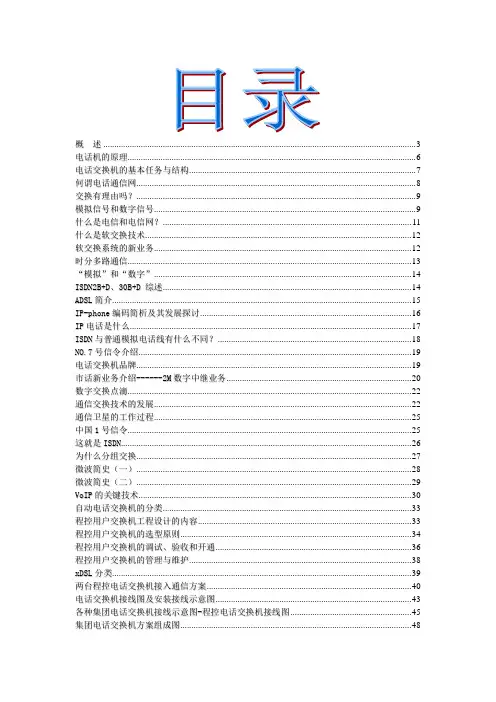

概述 (3)电话机的原理 (6)电话交换机的基本任务与结构 (7)何谓电话通信网 (8)交换有理由吗？ (9)模拟信号和数字信号 (9)什么是电信和电信网？ (11)什么是软交换技术 (12)软交换系统的新业务 (12)时分多路通信 (13)“模拟”和“数字” (14)I S D N2B+D、30B+D综述 (14)A D S L简介 (15)I P-p h o n e编码简析及其发展探讨 (16)I P电话是什么 (17)I S D N与普通模拟电话线有什么不同？ (18)N O.7号信令介绍 (19)电话交换机品牌 (19)市话新业务介绍------2M数字中继业务 (20)数字交换点滴 (22)通信交换技术的发展 (22)通信卫星的工作过程 (25)中国1号信令 (25)这就是I S D N (26)为什么分组交换 (27)微波简史（一） (28)微波简史（二） (29)V o I P的关键技术 (30)自动电话交换机的分类 (33)程控用户交换机工程设计的内容 (33)程控用户交换机的选型原则 (34)程控用户交换机的调试、验收和开通 (36)程控用户交换机的管理与维护 (38)x D S L分类 (39)两台程控电话交换机接入通信方案 (40)电话交换机接线图及安装接线示意图 (43)各种集团电话交换机接线示意图-程控电话交换机接线图 (45)集团电话交换机方案组成图 (48)集团电话交换机价格为什么相差很大?? (51)安装电话交换机好处与程控交换机作用 (52)程控交换机原理|电话交换机原理图 (53)概述电报的发明，把人们想要传递的信息以每秒30万公里的速度传向远方。

这是人类信息史上划时代的创举。

但久而久之，人们又有点不满足了。

因为发一份电报，需要先拟好电报稿，然后再译成电码，交报务员发送出去；对方报务员收到报文后，得先把电码译成文字，然后投送给收报人。

这不仅手续繁多，而且不能及时地进行双向信息交流；要得到对方的回电，还需要等较长的时间。

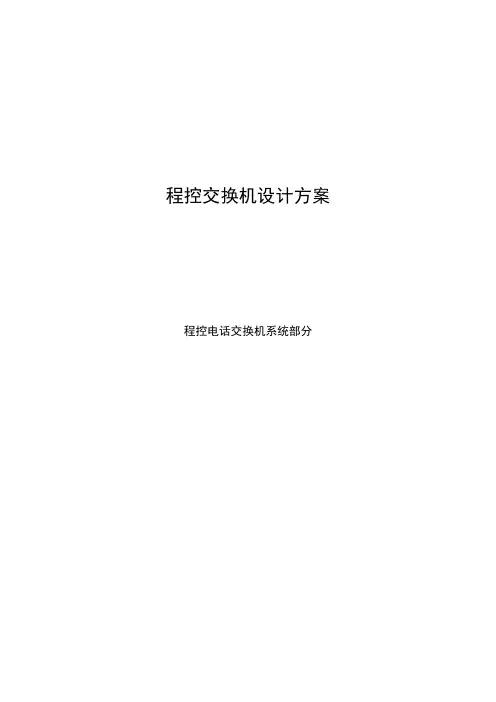

程控交换机设计方案程控电话交换机系统部分目录第一章、需求分析及设备选择 (1)1.1 需求分析 (1)第二章、技术建议方案 (2)3.1技术解决方案 (2)3.1.1系统配置 (2)3.1.4多功能数字电话机 (3)3.1.6计费系统 (3)3.2其它系统特性和应用 (3)3.2.1高可靠冗余系统 (3)3.2.2自动路由选择（ARS） (4)3.2.3自动呼叫分配（ACD）【可选】 (4)3.2.4计算机电话集成（CTI）【可选】 (4)3.2.5多方会议电话【可选】 (4)3.2.6信息中心接口（MCI） (4)3.2.7计费信息接口（SMDR） (4)3.2.8 PC话务台（IAC）【可选】 (4)第三章、系统其他基本功能 (4)第一章、需求分析及设备选择1.1 需求分析本次程控交换机语音通信项目包含一套程控交换机系统。

其中，程控交换机系统包括程控交换机、前台数字终端（数字话机）、专用话务台等。

设备需求：1.系统容量初装容量32门。

其中：模拟中继12路；模拟分机32，专用话务台1台。

2.性能及设备要求♣性能稳定：系统采用模块化结构设计，系统可自动测试、自动诊断和自动故障告警。

♣系统是全数字程控交换机，可接多种的数字终端（如数字话务台、数字话机、直选台等）。

♣设备冗余性强大，可实现灵活扩容。

♣板卡采用超大规模集成电路技术，采用带电插拔设计。

♣中继接口丰富，可与E/M、ISDN、载波、磁石、PCM等制式交换网络联接。

♣二次电源技术，停电自动切换由电瓶供电。

♣外接端口具备过流、三级防雷过压保护功能。

3.功能要求♣SMDR接口：向管理软件传送话费清单。

♣交换机能配置电脑作为话务监控台、计费台或综合台（集计费与话台管理于一体），PC 管理功能强大、操作方便。

♣电脑话务台：能实时监控每路电话摘机、通话、打进、打出、挂机等状态，能进行有效的话务和话单监视与控制，能存储打入/打出电话记录清单。

客房分机话费清单为通用OFFICE格式，具有实时报表输出及打印功能。

电话交换机接线图及安装接线示意图目前，国内程控交换机用户接口输出采用三种接口，一是分机板端口采用RJ11（小型）电话口，二是采用25针插座，2002年以前老式接口均采用，（像打印机插座一样）；三是现在最流行的是用RJ45网络接口方式。

重庆交换机网为用户或销售商提供电话交换机接口（背面）接线分布图及分机板端口接法。

本接线主要是以申瓯电话交换机为主介绍，也适用于其它国产程控交换机，如：浙江瓯联，浙江亿泰，上海中联，上海华亨，上海沪光，上海普天（520厂），山东华光，上海嘉信，上海盖地，上海索泰等等集团电话交换机。

一、小型电话交换机采用RJ11水晶头，这种最为简单，标明了RJ11分机及外线端口，国内如佛山产的电话交换机、广东产的程控交换机及TCL王牌都采用此接口，RJ11水晶头只要中间两芯。

（略）二、程控电话交换机采用25针插座输出，接法详见如示意图。

(国产电话交换机用电脑25针各厂家接法相同<如上海产的,温州产的等）此机型安装接线说明：9针插座为中继板（TRK）端口，25针插座为用户分机板（EXT）端口；每个9针插座可以接入4条中继线，每个25针插座可以接出8门分机线；用户分机板（EXT）端口排序是在“交换机背面”数，从“右”往“左”数第一块是第1号用户分机板（总机在此板的第一对线为8000总机）。

从“右”往“左”数第二块是第2号用户分机板，依次类推。

三、程控电话交换机采用RJ45网络接口输出，为最新电话交换机接口方式，接法详见如示意图图。

（凡是国内电话交换机用RJ45各厂家接法相同）此机型安装接线说明：每个RJ45插座可以接入4门分机线；一块用户板有两个RJ 45插座共8门分机线；用户中继板（标有TRK）端口；用户分机板（标有EXT）端口排序是在“交换机背面”数，标有EXT从“右”往“左”数第一块是上面为第1号用户分机端口（总机在此板的第一对线为8000总机），下面为第2号用户分机端口。

从“右”往“左”数第二块是第2号用户分机板，上面为第3号用户分机端口，下面为第4号用户分机端口，依次类推。

C&C08交换机系统介绍一．实验目的通过本实验，了解程控交换机各个单元所具备的最基本的功能。

二．实验器材程控交换机一套三．实验内容(一)实验平台数字程控交换系统总体配置图图1-1总体配置图(二)C&C08的硬件层次结构C&C08在硬件上具有模块化的层次结构。

整个硬件系统可分为以下4个等级：1.单板单板是C&C08数字程控交换系统的硬件基础，是实现交换系统功能的基本组成单元。

如图1—2所示，C&C08的所有单板均采用插拔式的机械结构，由PCB 板（印制电路板）和单板附件（包括上扳手、下扳手、弹性锁定钩针、拉手条、单板插头等）组成。

(1)上扳手 (2)弹性锁定钩针 (3)指示灯 (4)拉手条(5)下扳手 (6)板名 (7) PCB板 (8)单板插头图1-2单板结构示意图C&C08的单板具有如下共同特点：·大量采用ASIC、EPLD、FPGA等先进的集成电路，单板的集成度高、工艺性好、可靠性高。

·严格按照统一的硬件设计规范进行设计，大量继承原有的成熟电路设计经验，单顿升级简单．。

·支持热拔插功能。

·单板内部自带WATCH DOG，在单板出现严重问题时，能自动复位单板。

·提供串口打印功能和复位开关。

2.功能机框当安装有特定母板的机框插入多种功能单板时就构成了功能机框，如SM中的主控框、用户框、中继框等。

机框是构成模块的基础，其作用是将各种单板组合起来构成一个独立的单元。

在C&C08中，不同的机框有着不同的功能用途：·在AM/CM中，机框的种类主要有时钟框、通信控制框、传输接口框等。

·在SM中，机框的种类主要有时钟框、主控框、数字中继框、模拟中继框、用户框、RSA框等。

如图1-3所示，C&C08的所有机框均采用推拉式的机械结构，由插箱（包括上前梁、上后梁、下前梁、下后梁、左侧板、右侧板、滑道等）和母板（位于机框的背面，图中未标出）组成，不同的母板和插箱组装在一起，即可构成不同种类的机框。
