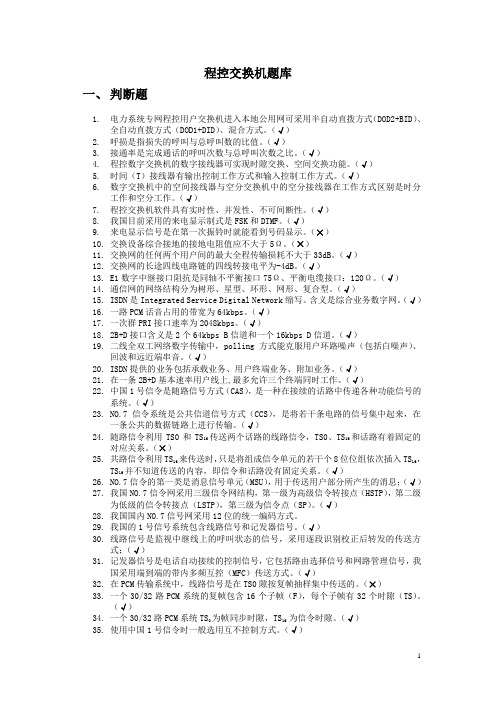

程控交换机题库一、判断题1.电力系统专网程控用户交换机进入本地公用网可采用半自动直拨方式（DOD2+BID）、全自动直拨方式（DOD1+DID）、混合方式。

（√）2.呼损是指损失的呼叫与总呼叫数的比值。

（√）3.接通率是完成通话的呼叫次数与总呼叫次数之比。

（√）4.程控数字交换机的数字接线器可实现时隙交换、空间交换功能。

（√）5.时间（T）接线器有输出控制工作方式和输入控制工作方式。

（√）6.数字交换机中的空间接线器与空分交换机中的空分接线器在工作方式区别是时分工作和空分工作。

（√）7.程控交换机软件具有实时性、并发性、不可间断性。

（√）8.我国目前采用的来电显示制式是FSK和DTMF。

（√）9.来电显示信号是在第一次振铃时就能看到号码显示。

（×）10.交换设备综合接地的接地电阻值应不大于5Ω。

（×）11.交换网的任何两个用户间的最大全程传输损耗不大于33dB。

（√）12.交换网的长途四线电路链的四线转接电平为-4dB。

（√）13.E1数字中继接口阻抗是同轴不平衡接口75Ω、平衡电缆接口：120Ω。

（√）14.通信网的网络结构分为树形、星型、环形、网形、复合型。

（√）15.ISDN是Integrated Service Digital Network缩写。

含义是综合业务数字网。

（√）16.一路PCM话音占用的带宽为64kbps。

（√）17.一次群PRI接口速率为2048kbps。

（√）18.2B+D接口含义是2个64kbps B信道和一个16kbps D信道。

（√）19.二线全双工网络数字传输中，polling方式能克服用户环路噪声（包括白噪声）、回波和远近端串音。

（√）20.ISDN提供的业务包括承载业务、用户终端业务、附加业务。

（√）21.在一条2B+D基本速率用户线上,最多允许三个终端同时工作。

（√）22.中国1号信令是随路信号方式（CAS），是一种在接续的话路中传递各种功能信号的系统。

二、填空题1.电话交换技术的发展经历了人工交换阶段、机电式自动交换阶段、电子式自动交换阶段三个阶段。

2.PSTN（公用电话网）采用的交换方式是电路交换方式。

3.数字程控交换机的基本结构是由控制子系统和信息子系统。

4.本地电话网的汇接方式可分为去话汇接、来话汇接、去来话汇接、主辅汇接四种方式。

5.我国电话网采用5级结构。

6.从公共式交换机直到今天的交换机，一直采用由交换机提供通话电源的方式，我们称这种方式为中央馈电方式。

7.电话机的基本组成包括通话设备、转接设备、信令设备三部分。

8.本地电话网按照覆盖区域的大小和服务区域内人口的多少采用不同的组网方式主要可以采用单局制、多局制、汇接制三种组网方式。

9.按照节点的接续类型有四种，分别是本局接续、出具接续、入局接续、转接（汇接）接续。

10.T接线器的基本功能是完成一条同步时分复用线上各个时隙之间话音信息的交换。

三、简答题1.试分析程控电话交换的接续过程。

答曰：主叫摘机呼叫——向A送拨号音准备收号——收号与号码分析——建立连接向B振铃向A送回铃音——被叫应答进入通话——一方用户挂机向另一方送忙音——通话结束。

3.拨打一个国际长途：00-82-301-2345678，五个字段的数字分别代表什么含义？答曰：00国际长途字冠，82国家号码，301国内长途号码，2345678本地网电话号码。

第一章交换概论1、在通信网中为什么要引入交换的概念？为了实现多个终端之间的相互通信，引入了交换节点，各个用户终端分别经通信线路连接到交换节点上，交换节点就是交换机，它完成交换的功能！2、交换方式有多少类传输模式？各传输模式的特点？目前交换技术主要有那几种，分别属于哪种传送模式？（1）电路传送模式CTM：电路交换，多速率电路交换，快速电路交换（2）分组传送模式PTM：分组交换，帧交换，帧中继（3）异步传送模式ATM：IP交换，光交换，软交换3、电路交换、分组交换的虚电路方式以及ATM交换都采用面向连接的工作方式，它们有何异同？（1）相同点：①都有连接建立，传送信息，连接拆除三个阶段；②一旦建立连接，该通信所有信息都沿着这个连接传送，且保证信息的有序性；③信息传送的时延比无连接工作方式的时延小；④对故障敏感；（2）不同点：电路交换建立的是物理连接；分组交换的虚电路方式建立的是逻辑连接；ATM交换建立的是逻辑连接（虚连接）。

程控数字交换机的基本硬件结构电话网络中的任意两点之间要想进行通信，需要在两点之间建立传输通道，电话网络为电路提供交换方式，建立传输信道。

因此，在电话交换中使用的是电路交换方式。

程控数字交换机实质上是通过计算机的“存储程序控制”来实现各种接口的电路接续、信息交换及其他的控制、维护和管理功能的。

虽然不同类型、不同用途的程控数字交换机的具体结构不相同，但是它们的基本硬件结构是相同的。

整个交换机由两部分组成：话路系统和控制系统。

（1）话路系统。

将用户线连接到交换网络以沟通通话回路的系统称为话路系统。

话路系统可以分为用户级和选组级两部分，主要包括用户电路、用户集线器、中继器、交换网络（接续网络）、扫描电路（包括用户扫描电路、中继扫描电路）、控制信号分配电路（电路话路接口设备）及网络控制电路（驱动器）等部件。

①用户电路。

用户电路包括模拟用户电路和数字用户电路（digital line circuit，DLC）两种类型，是每个用户话机独用的设备，只为一个用户服务。

用户电路包括用户状态的监视等与用户直接有关的功能。

在电子交换机尤其是在数字交换机中，用户电路的功能越来越强大。

•模拟用户电路。

若用户线连接的终端是模拟话机，则用户线称为模拟用户线，其用户电路称为模拟用户电路。

模拟用户电路有模/数（A/D）转换和数/模（D/A）转换的功能。

•数字用户电路。

数字用户电路是数字用户终端设备与程控数字交换机之间的接口电路。

根据接口的不同，数字用户电路可分为S接口数字用户电路和U接口数字用户电路。

②用户集线器。

用户集线器用来进行话务量的集中或分散。

③中继器。

出中继电路和入中继电路是与其他电话交换机的接口电路，其作用是传输交换机之间的各种通信信号，监视局间通话话路的状态。

出中继器和入中继器中的某些继电器或触发器由CPU驱动，以完成电路状态的转移。

中继器分为模拟中继器和数字中继器两种类型。

•模拟中继器。

模拟中继器是数字交换机与其他交换机之间采用模拟中继线相连接的接口电路，它是为数字交换机适应模拟环境而设置的。

1、S1420数字程控交换机的基本结构与模块功能。

次重点（1）S1420数字程控交换机的特点。

识记特点：全数字化；全分布控制；高可靠性；适应未来发展；完整的系列产品。

（2）S1420的基本结构。

领会基本结构：数字交换网络（DSN）、终端模块（TM）、辅助控制单元（ACE）数字交换网络（DSN）：DSN是构成S1240系统的核心。

它不仅用于连接各终端模块并为之提供传送话音和数据的通路，而且也为各终端控制单元之间传送控制信息。

终端模块：都有自己的相应的终端电路和终端控制单元，而各个终端模块的TCE都具有相同的硬件：一个16比特的确良8086处理机（μP）、一个终端接口（TI）和储器（M）。

各种不同的终端模块的TCE，其区别公在于它们各自的软件不同，因而存贮器容量不同。

辅助控制单元：ACE也是一种终端模块，只是它没有终端电路。

它功能多，软件庞大复杂，所以存储器容量大。

主要功能：1，呼叫服务、资源管理、计费分析。

（3）终端模块构成原理及模块功能。

领会（4）终端模块的状态机。

领会（5）S1420的主要终端模块的组成和功能。

识记主要终端模块：1模拟用户模块（ASM）；ASM的组成和功能：ASM是模拟用户线与数字交换网络的接口，它由模拟用户终端电路和终端控制单元组成。

终端控制单元（TCE）是终羰电路和DSN之间的接口。

模拟用户模块的基本功能有三项：A，模/数、数/模转换；B用户线监视；C呼叫的建立与释放；2数字中继模块（DTM）；3服务电路模块（SCM）；4时钟和音信号模块（CTM）；5维护和外部设备模块（MPM）；6辅助控制单元；（6）数字交换网络的构成、控制原理和工作过程。

领会数字交换网络的构成：S1240系统的DSN由入口接线器（AS）和选组接线器（GS）两部分组成。

其中选组接线器又由三级组成。

因此，DSN是一个由4级组成的数字交换网。

2、S1420数字程控交换机的软件系统。

一般（1）S1420数字程控交换机的软件结构。
