第3章 程控交换机的硬件系统 §3.1 程控交换机的总体结构程控交换机是由硬件系统和软件系统组成。
程控交换机的硬件包括话路系统、中央处理系统、维护与操作系统三部分。

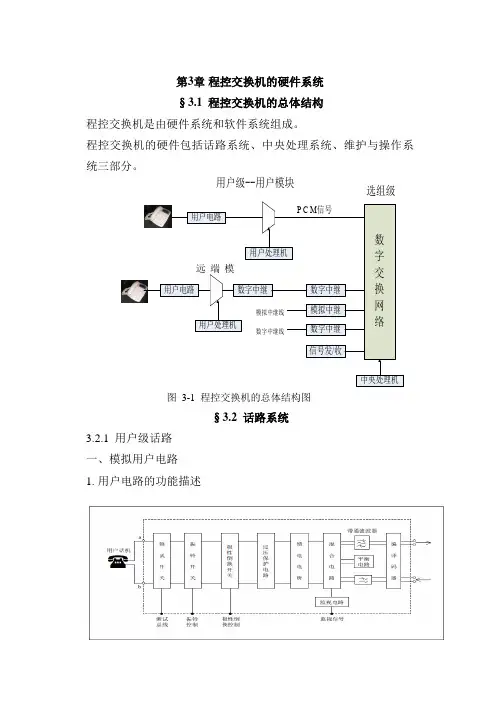

图 3-1 程控交换机的总体结构图 §3.2 话路系统3.2.1 用户级话路 一、模拟用户电路 1. 用户电路的功能描述数字交换网络数字中继数字中继模拟中继信号发/收数字中继用户处理机中央处理机用户处理机用户电路用户电路模拟中继线数字中继线选组级用户级--用户模块P C M 信号远端模用户电路的功能可以用BORSCHT 七个字母来表示。
B：馈电，Battery feedingO：过压保护，Over voltage protectionR：振铃控制，Ringing controlS：监视，SupervisionC：编译码和滤波，CODEC & filterH：混合电路，Hybrid circuitT：测试，Test（1）馈电功能（B）所有电话用户，无论是否通话，都要由交换机向其馈电。
程控交换机的馈电电压一般为48V，通话时的馈电电流在20～50 mA 之间。
馈电方式有电压馈电和电流馈电两种。
（2）过压保护功能（O）用户线是外线，有可能受到雷电袭击，也有可能与高压线碰撞。
如果这些高压从用户线进入交换机，就会毁坏交换机内的集成电路组件。
为防止外来高压的袭击，交换机一般采用两级保护措施。
第一级保护是在总配线架上安装避雷器和放电管。
但从这一级输出能达到上百伏，对交换机内的集成电路仍会产生致命的损伤。
因此，还要进一步采取第二级保护措施，这就是用户电路中的过压保护。
（3）振铃控制功能（R）振铃控制的基本功能是提供符合规定的铃流信号，以便向被叫用户振铃，提示用户有电话呼叫到来，同时还要随时检测被叫用户是否摘机应答，以便及时截铃。
铃流信号一般具有较高的电压，我国规定的标准是用90 V~±15 V、25 Hz的交流信号作为铃流信号，如此高的电压是不允许通过数字交换网络的，以免损坏电路元器件。
