管线综合排布原则-改

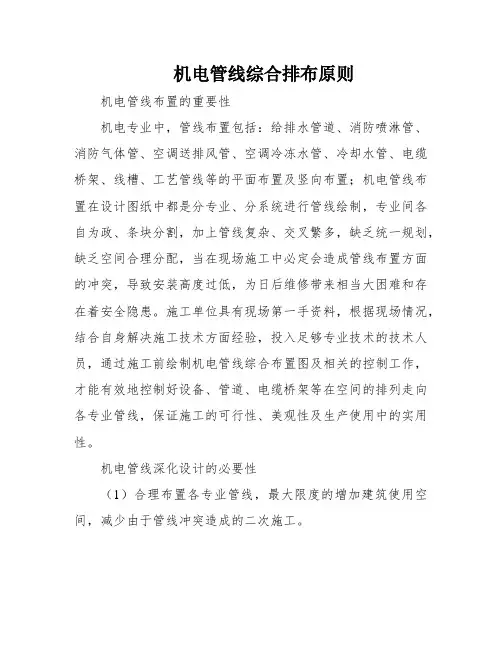

机电管线综合排布原则机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）肯定管线和预留洞的精肯定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管安置在上方，桥架和水管在同一高度时候，水平分开安置，在同一垂直方向时，桥架在上，水管在下举行安置。

安装管线综合排布的原则随着我国经济的持续⾼速的稳定发展，各⼤类⾼层的建筑和⼀些⼤型的建筑越来越多，并且各类的建筑也越来越复杂，综合性越来越强。

⽬前⼤部分都为公共场所与专业场所为⼀体的⼤型综合建筑，建筑公⾥多样化，各种设备类别较多，施⼯时，多个施⼯队集中在现场，按照⾃⼰的施⼯图住来操作，很难管理并且也很难发挥出各⾃的⼯作效率。

更重要的⼀点是，对于⼤型的⼀些建筑，每个专业的设计图纸之间很难做到每⼀⾯都顾及的到，不可避免的会出现专业之间的检查碰撞。

这样⼀来，对各专业的管线进⾏综合考虑和布局管理就尤为重要了。

以下是安装管综合排布的原则，在施⼯中除按本⽂严格执⾏，还应符合国家现⾏有关标准、规范的规定。

总则1、⼤管优先，⼩管让⼤管。

2、有压管让⽆压管。

3、低压管避让⾼压管。

4、常温管让⾼温、低温管。

5、可弯管线让不可弯管线、分⽀管线让主⼲管线。

6、附件少的管线避让附件多的管线。

7、电⽓管线进热避⽔，在热⽔管线、蒸⽓管线上⽅及⽔管的垂直下⽅不宜布置电⽓线路。

8、安装、维修空间≥500mm。

9、预留管廊内柜机、风机盘管等设备的拆装距离。

10、管廊内吊顶标⾼以上预留250mm的装修空间。

11、租赁线以外400mm距离内尽可能不要布置管线，⽤作检修空间。

12、管廊内靠近中庭⼀侧预留卷帘门位，。

13、各防⽕分区处，卷帘门上⽅预留管线通过的空间，如空间不⾜，选择绕⾏。

给排⽔专业1、管线要尽量少设置弯头。

2、给⽔管线在上，排⽔管线在下。

保温管道在上，不保温管道在下，⼩⼝径管路应尽量⽀撑在⼤⼝径管路上⽅或吊挂在⼤管路下⾯。

3、冷热⽔管（垂直）净距15cm,且⽔平⾼度⼀致，偏差不得超过5mm（其中对卫⽣间淋浴及浴缸龙头严格执⾏该标准进⾏检查，其余部位可以放宽⾄1cm）4、除设计提升泵外，带坡度的⽆压⽔管绝对不能上翻。

5、给⽔引⼊管与排⽔排出管的⽔平净距不得⼩于1m，室内给⽔与排⽔管道平⾏敷设时，两管之间的最⼩净间距不得⼩于0.5m；交叉铺设时，垂直净距不得⼩于0.15m。

机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过4管线综合排布原则4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。

综合协调，利用可用的空间。

4.2避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

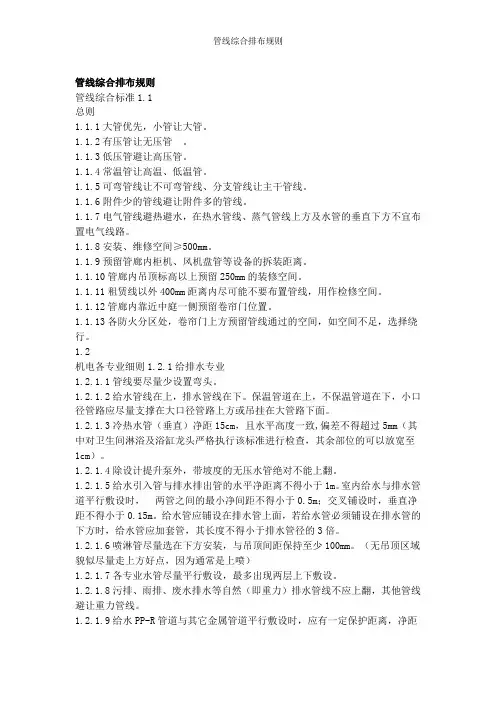

管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少的管线避让附件多的管线。

1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10管廊内吊顶标高以上预留250mm的装修空间。

1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位置。

1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

管线综合布置要遵循的六大原则“管线综合布置技术”是在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D直观地反映出设计图纸上的问题，尤其是模拟出施工中各专业之间设备管线的位置冲突和标高重叠情况。

根据模拟结果，结合设计图纸中管线的规格尺寸、走向以及施工现场的实际情况进行综合考虑后，再对施工图纸进行深化，从而达到施工图纸深度。

管线综合布置要遵循以下六大原则：NO.1 小管让大管，越大越优先如空调通风管道、排风排烟管道、冷冻水主管道、冷却水管道等由于是大截面、大直径的管道，占据的空间较大，如发生局部返弯，施工难度大，施工成本大，应优先作布置。

NO.2 有压管道让无压管道如：生活污水排水管、粪便污水排水管、雨水排水管、冷凝水排水管等都是靠重力进行排水，因此，水平管段必须保持一定的坡度，这是排水顺利的充分必要条件。

有压管道主要指管道内的介质靠前、后端存在的压力差距来进行输送的。

所以有压管道与无压管道交叉时，有压管道应尽量避让无压管道。

NO.3 一般性管道让动力性管道由于动力性管道本身对于建筑功能的保证和影响范围都较大，为了保证整体的利益，一般性管道应避让动力性管道。

NO.4 强、弱电分开设置由于弱电线路，如：电信讯号、闭路电视、计算机网络和其它建筑智能线路等易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。

NO.5 电气避让热水及蒸汽管道在热水管道、蒸汽管道的附近因为有辐射热量，电缆、电线的绝缘层不宜受热。

因此热水及蒸汽管道的四周不宜布置电气线路。

NO.6 同等情况下造价低让造价高的对于不属于以上几条的管线，如发生位置冲突应以那种管线改造所产生的成本低作为避让的依据。

建筑工程鲁班奖赏析建筑工程鲁班人交流每日精选，晚间发布寓学于乐，共同进步↓长按识别，加入联盟↓。

机电管线综合排布的具体排布原则
机电管线综合评价排布的测评具体排布原则，可以参照以下要点
进行：
1、管线综合仍须以暖通专业为主，水电专业为辅，因为暖通的风
管最大。

建筑施工电如果出现打架、互不相让时，由项目经理需要进
行协调。

最后由专人进行汇总，绘制最终的管线综合评价图纸。

2、暖通的风管如果不止一根，一般来说，排烟管宜高于其他风管;大风管宜高于糟风管。

几个两个风管如果只是在局部交叉，可以安装
在同一标高，交叉的位置小风管绕大风管。

3、水管方面，有压管绕无压管。

4、空调水平干管宜高于风机盘管。

5、冷凝水应考虑坡度，吊顶的实际安装高度通常由冷凝水的最低点。

6、电气专业桥架安装比较自由，可以见缝插针，建议先把空调、
给排水的管道安排好，再考虑桥架的空间。

桥架不宜安装在水管的正
下方。

7、给排水的管道相当程度，有条件的情况下建议其单独一段水平
空间，不够与空调管道并行。

但是高度紧张时这样的想法是很难的。

实在安排不下时，让个别水管穿梁。

如果穿梁都无法解决吊顶的问题，那只好改系统了，比如水管全改成竖向系统，不走水平管。

8、从走道走进入房间的新风支管如果与梁或者其他管道挨打，可
以改用软风管，自由弯曲，绕开障碍物。

9、走道玻璃幕墙里不能全部摆满，要留出一定的操作空间，便于
以后检修。

10、复杂的工程，方案设计是画不清楚的，要靠施工方施工单位在现场做综合。

11、公共走道小桥内考虑到安装室内空间小桥架、母线、喷淋在最上面，风管、水管在下面，遇见打架，电管和水管让通风管，电管让水管。

1、地下室给排水管线标高原则按照喷淋系统为,消火栓和给排水管道标高为,H为结构梁底标高,该标高为管中;
风管顶贴梁底安装,电气桥架、线槽顶为,H为结构梁底标高,
排水管标高按照图面标注安装;
当给排水专业、通风专业和电气专业各管线有竖向交叉又无法避让时,应遵循以下原则: 1给排水管线与给排水管线有竖向交叉时,有压管让无压管,小管让大管,压力管从重力管上部绕过,小管从大管上绕过;
2给排水管线与风管竖向交叉时,压力管道应从上绕过,重力管在通风专业协调设在风管上部;
3给排水管线与电气管竖向交叉时,给排水管线敷设在电气专业管线下方;
4给排水管线与空调水主干管竖向交叉时,给排水管上弯至空调水管上方;
5空调水主干管与电气桥架竖向交叉时,桥架上弯至空调水主管上方;
6空调水主干管与风管竖向交叉时,最大边长大于等于2000的,空调水管上弯至风管上方,最大边长小于2000的,风管上弯至水管上方;
7电气桥架与风管竖向交叉时,电气桥架上弯至风管上方;
所有管线应协调统筹布置,最终任何交叉管线最下方净高不得影响建筑使用功能,无法满足时应联系设计方修改调整;
当梁、通风管道、成排布置的管道、桥架等障碍物宽度大于时,其下放应增设喷头;。

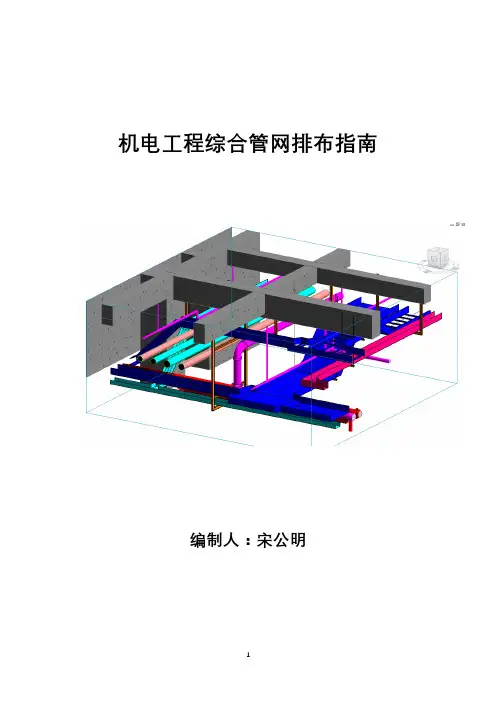

机电工程综合管网排布指南编制人：宋公明一、一般原则1.排布原则：综合管网区域的管道支吊架宜选用综合支吊架，在这个前提下，综合管网就要分层排布，每层管线的标高按照管线底部标高进行建模。

分层原则：上层为桥架，中间为管道，下层为风管。

调整原则：有压让无压，桥架让水管，水管让风管。

2.距离原则：最上层管线顶部标高距离梁底宜≥100mm，最下层支架底部标高要满足吊顶要求；走廊区域靠近墙体一侧管线距墙体净间距宜≥150mm，另一侧墙体距最近管线宜≥400mm（保证检修空间）；管线之间的间距详见下述说明：垂直间距：上层管线底部与下层管线顶部最高处的净间距宜≥150mm。

水平间距：相邻管线之间的水平净间距宜为100mm。

吊杆间距：管线距离综合支吊架吊杆水平净间距宜为100mm。

二、综合管网排布流程为使综合管网在BIM模型建立过程中减少调整次数，提高效率，就必须按照标准流程进行实施，综合管网排布的标准流程为：准备工作→初排管综→调整管综→排布复杂节点管综→管综再调整三、具体实施步骤1.准备工作根据结构和建筑专业设计图纸，以及各区域走廊吊顶高度要求，整理出所有楼层需要排布管综的走廊区域空间尺寸明细表，详见下表：备注：1.若暂未确定吊顶标高，可按照上述距离原则最小值进行管综排布，但管综支架最低处不得低于使用空间要求。

2.管综净高指最高处管线顶部与最低处支架底部的高差。

3.依据走廊净宽和预留检修空间的大小，进一步确定管综净宽。

确定了管综净高和管综净宽，就可以得到走廊区域的管综排布所占用的空间大小，即确定了所有管线的排布范围，下一步就需要针对这个空间范围内各管线进行具体定位了。

2.初排管综2.1基本要求：初排管综要先画草图；一个走廊一排布。

2.2具体步骤第一步：按照设计图纸排布无压管道（重力排水、冷凝水等管道）。

第二步：参照排布原则和距离原则由上至下逐层排布管道。

第三步：若综合管网的排布空间宽度≥1.7m，排布综合管网时要考虑横担中间增加一个吊杆，形似“山”字型。

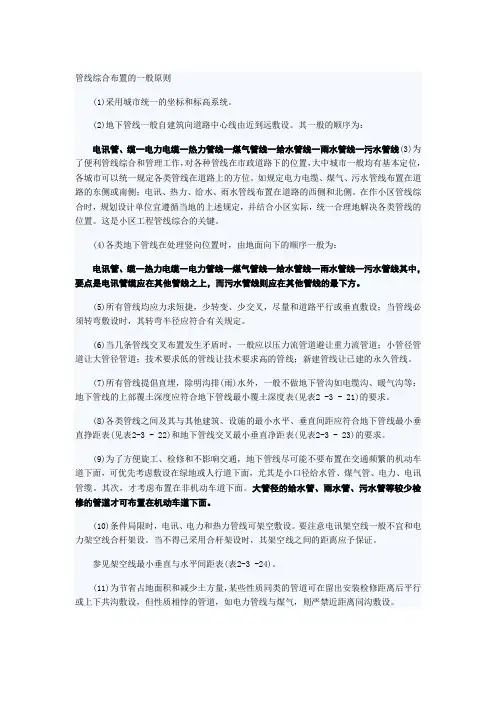

管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。

(2)地下管线一般自建筑向道路中心线由近到远敷设。

其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。

如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。

在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。

这是小区工程管线综合的关键。

(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。

(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。

(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。

(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2 -3 - 21)的要求。

(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3 - 22)和地下管线交叉最小垂直净距表(见表2-3 - 23)的要求。

(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。

其次，才考虑布置在非机动车道下面。

大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。

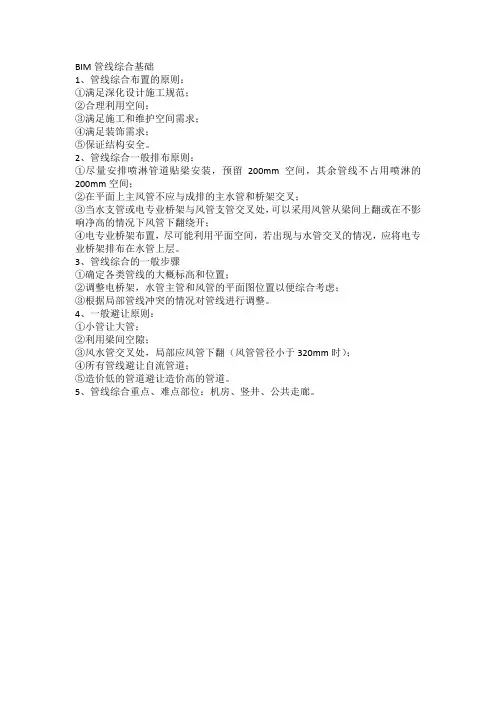

BIM管线综合基础
1、管线综合布置的原则：
①满足深化设计施工规范；
②合理利用空间；
③满足施工和维护空间需求；
④满足装饰需求；
⑤保证结构安全。

2、管线综合一般排布原则：
①尽量安排喷淋管道贴梁安装，预留200mm空间，其余管线不占用喷淋的200mm空间；
②在平面上主风管不应与成排的主水管和桥架交叉；
③当水支管或电专业桥架与风管支管交叉处，可以采用风管从梁间上翻或在不影响净高的情况下风管下翻绕开；
④电专业桥架布置，尽可能利用平面空间，若出现与水管交叉的情况，应将电专业桥架排布在水管上层。

3、管线综合的一般步骤
①确定各类管线的大概标高和位置；
②调整电桥架，水管主管和风管的平面图位置以便综合考虑；
③根据局部管线冲突的情况对管线进行调整。

4、一般避让原则：
①小管让大管；
②利用梁间空隙；
③风水管交叉处，局部应风管下翻（风管管径小于320mm时）；
④所有管线避让自流管道；
⑤造价低的管道避让造价高的管道。

5、管线综合重点、难点部位：机房、竖井、公共走廊。

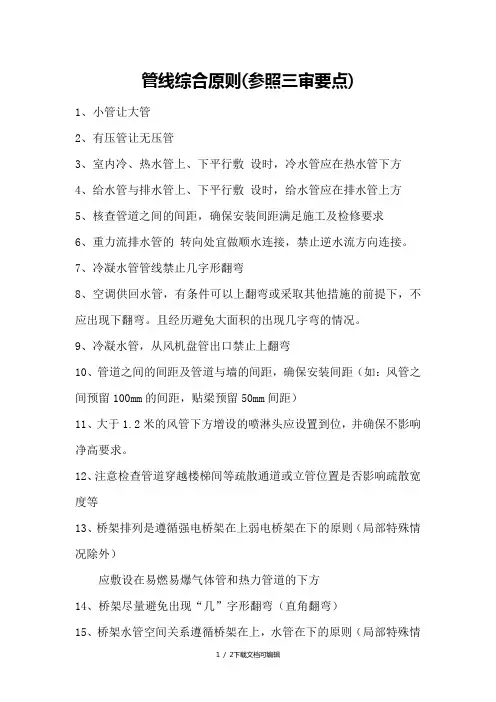

管线综合原则(参照三审要点)1、小管让大管2、有压管让无压管3、室内冷、热水管上、下平行敷设时，冷水管应在热水管下方4、给水管与排水管上、下平行敷设时，给水管应在排水管上方5、核查管道之间的间距，确保安装间距满足施工及检修要求6、重力流排水管的转向处宜做顺水连接，禁止逆水流方向连接。

7、冷凝水管管线禁止几字形翻弯8、空调供回水管，有条件可以上翻弯或采取其他措施的前提下，不应出现下翻弯。

且经历避免大面积的出现几字弯的情况。

9、冷凝水管，从风机盘管出口禁止上翻弯10、管道之间的间距及管道与墙的间距，确保安装间距（如：风管之间预留100mm的间距，贴梁预留50mm间距）11、大于1.2米的风管下方增设的喷淋头应设置到位，并确保不影响净高要求。

12、注意检查管道穿越楼梯间等疏散通道或立管位置是否影响疏散宽度等13、桥架排列是遵循强电桥架在上弱电桥架在下的原则（局部特殊情况除外）应敷设在易燃易爆气体管和热力管道的下方14、桥架尽量避免出现“几”字形翻弯（直角翻弯）15、桥架水管空间关系遵循桥架在上，水管在下的原则（局部特殊情况除外）配电等用电设备上方不得出现水管。

16、桥架间距要求:a.两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m，桥架距墙壁或柱边净距≥ 100mm；b.在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，与其他专业之间的距离最好保持在≥100mm17、在有条件的情况下需多考虑设备检修、设备运输、设备吊装、18、安装在吊顶内暖通设备末端，应设置在梁窝内，不应吊装在梁下19、风管应在梁窝内完成交叉上下翻，不应在梁下交叉20、位于吊顶上方的管线需与吊顶保持至少100mm的间隙，以便安装支管。

21、管线沿路由方向尽量平行排布（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

机电专业常规管线综合排布原则个人为大家总结一些常规管线综合排布中用到的最常用、最基础的知识，为大家在专业上简单扫一扫盲！综合排布定义及目的管线综合排布是将构筑物中的暖通（防排烟风管，通风空调风管）给排水（给水管，排水管及消防水管）电气（强、弱电桥架）等管线进行合理排布，使之在满足使用功能的前提下，达到减小管线占用构筑物预留空间，满足大空间、走廊灯净高要求，并且方便安装，易于调试检修的目的。

综合排布避让原则01大管优先因为小管道造价低易安装；而大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

2临时管线避让长久管线临时管线由于使用需要，在正常运维中往往会被拆除，所占空间受到极大程度的浪费，所以将其使用空间让给永久使用管线最为合理。

3有压让无压无压管道，如生活污水管、废水管、雨水管、冷凝水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水充分条件，所以在与有压管道交叉时，有压管道应避让。

4金属管避让非金属管因为金属管较容易弯曲、切割和连接。

5电气避热避水水管的垂直下方不宜布置电气管线，另外在热水管道上方也不宜布置电气管线。

6消防水管避让冷冻水管（同管径）因为冷冻水管有保温，有利于工艺和造价。

7低压管避让高压管因为高压管造价高。

8强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能化线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且桥架间留一定距离。

9附件少的管道避让附件多的管道这样有利于施工和检修，更换管件。

各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出安装、维修更换的操作距离、设置支吊架的空间等。

10冷水管让热水管因热水管如果连续调整标高，易造成积气等。

综合排布思路01间距原则首先对单专业进行整体把控，管线水平排布，做到单专业管线与管线之间减少交叉碰撞，整齐美观的效果。

机电管线综合排布原则在机电专业中，管线布置是非常重要的一项工作。

它包括给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置。

然而，在设计图纸中，管线绘制通常是分专业、分系统进行的，这导致各专业之间缺乏统一规划，缺乏空间合理分配，从而在现场施工中必定会造成管线布置方面的冲突。

这不仅会导致安装高度过低，为日后维修带来相当大困难，还存在着安全隐患。

因此，施工单位必须根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向，保证施工的可行性、美观性及生产使用中的实用性。

在机电管线深化设计中，合理布置各专业管线是非常重要的。

这不仅可以最大限度地增加建筑使用空间，减少由于管线冲突造成的二次施工，还可以综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

此外，综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突也是必要的。

在确定管线和预留洞的精确定位方面，我们需要减少对结构施工的影响。

同时，我们也需要弥补原设计不足，减少因此造成的各种损失。

核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要求，协助结构设计绘制大型设备基础图也是非常重要的。

最后，合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间，综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作，也是必不可少的。

在管线综合排布方面，我们需要遵循合理布置、统一规划、空间合理分配等原则。

1.布置原则在管线布置过程中，应按照以下原则进行：风管应布置在上方，桥架和水管在同一高度时应水平分开布置，而在同一垂直方向时，桥架应在上方，水管应在下方。

机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

22综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2 ）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3 ）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程图纸下发、存档4 管线综合排布原则4.1 总体原则：风管布置在上方（当有重力排水时, 通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。

综合协调，利用可用的空间。

4.2 避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3 管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4 考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2 机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3 机电综合图工作流程4 4.1总体原则：度用可用的空间。

4.2避让原则：装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

管线综合排布规则管线综合标准总则大管优先，小管让大管。

有压管让无压管。

低压管避让高压管。

常温管让高温、低温管。

可弯管线让不可弯管线、分支管线让主干管线。

附件少的管线避让附件多的管线。

电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

安装、维修空间≥500mm。

预留管廊内柜机、风机盘管等设备的拆装距离。

管廊内吊顶标高以上预留250mm的装修空间。

租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

管廊内靠近中庭一侧预留卷帘门位置。

各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

机电各专业细则给排水专业管线要尽量少设置弯头。

给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

除设计提升泵外，带坡度的无压水管绝对不能上翻。

给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于；交叉铺设时，垂直净距不得小于。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通常是上喷）各专业水管尽量平行敷设，最多出现两层上下敷设。

污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

给水PP-R管道与其它金属管道平行敷设时，应有一定保护距离，净距离不宜小于100mm，且PP-R管宜在金属管道的内侧。

水管与桥架层叠铺设时，要放在桥架下方。

管线不应该挡门、窗，应避免通过电机盘、配电盘、仪表盘上方。

管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，应错开位置，若需并列安装，净距不宜小于200mm。

住宅地下车库机电管线综合排布原则1、总的原则：小让大，有压让无压，无坡度要求让有坡度要求。

风管为主，桥架次之，水管为辅，各种管线优先水平紧凑布置，无条件需上下排布时，遵循风上电中水下的原则布置。

2、车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架等尽可能的布置在车位上方，并且贴墙或者是柱冒边缘布置，以便保证车道的净高要求。

3、通风、排烟风管及消防给水管要贴梁底（梁柱结构）或板底（大板结构）敷设。

桥架遇梁贴梁底，过梁后上返与顶板预留桥架高度+50mm距离。

4、排烟风管的高度控制在400mm高以内，排烟风速尽可能控制在19m/s 左右，风管宽高比可以控制在8：1，以保证风管尺寸经济合理。

排烟风口的排烟距离控制在25-30米，以便尽可能的缩短排烟风管的长度。

5、若暗走道需要排烟，通过调整排烟风机房或者排烟竖井的位置，走廊内尽量不走排烟风管。

若建筑条件限制必须布置在走道内时，按第11条原则布置。

6、排烟风口首选不占用层高空间的单层百叶，若消防强制要求选择常闭多叶排烟口，要在风管侧面安装，禁止下装占用层高。

7、主要干管管道及桥架要注明标高，管线密集处要出纵断。

要求设计院与总包单位均出具管线综合及纵断图。

8、能设置在夹层或者屋顶等公共区域的管线及设备，严禁设置在商铺及储藏室内。

9、设备及电气管线尽可能地集中合理布置，电气桥架和水管及风管的水平及垂直净距≤100mm，设备管道之间的净距≤50mm。

商铺内的自喷消防采暖干管应在隔墙或外墙处贴梁底安装。

10、合理安排安装施工顺序，本着风道—桥架—重力流管道（雨污水管）--有坡度要求管道（采暖、空调管及冷凝水管）--无坡度要求管道（消防、给水管、电气桥架）的工序进行。

11、风管、消防干管及电气桥架必需布置于商铺内时，要紧靠墙体并梁底敷设，便于后期局部吊顶，不得影响商铺主空间吊顶及视觉效果。

12、管线应尽量避免直接穿越防火卷帘及挡烟垂壁，当无法避免时，可采取在防火卷帘两侧加建筑隔墙用于管线敷设等措施。

管线综合优化的目的和原则随着社会进步，人们对建筑的安全性、智能化、舒适性和节能提出了更高的要求，促使机电系统繁多，管线种类也很复杂，而机电管线安装空间也越来越紧张。

为了达到合理布置管线的目的，传统使用二维软件（如CAD）绘制机电综合图纸，并辅以局部的剖面图的方式来解决机电管线综合的问题。

由于传统的管线综合存在先天的局限性，不能完全保证其管线布局的合理性。

采用目前的BIM 技术，可以大幅度提高管线综合的效率。

既然用BIM技术来做管线优化，首先第一步需要了解管线优化的目的：1、综合管线初步定位2、保证阀门及附件的安装空间3、综合管线整体布局协调合理4、保证合理的操作与检修空间然后需要了解优化的具体原则：原则一：1.1 自上而下一般顺序应为电→风、水。

1.2 管线发生冲突需要调整时，以不增加工程量为原则……1.3 对已有一次结构预留孔洞的管线，应尽量减少位置的移动。

1.4 与设备连接的管线，应减少位置的水平及标高位移。

1.5 布置时考虑预留检修及二次施工的空间，尽量将管线提高，与吊顶间留出尽量多的空间。

1.6 在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。

1.7 要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。

原则二2.1 小管让大管：小管绕弯容易，且造价低。

2.2 分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管。

2.3 有压管让无压管（压力流管让重力流管）：无压管（或重力流管）改变坡度和流向，对流动影响较大。

2.4 可弯管让不能弯的管。

2.5 低压管让高压管：高压管造价高，且强度要求也高。

2.6 气体管让水管：水流动的动力消耗大。

2.7 金属管让非金属管：金属管易弯曲、切割和连接。

2.8 一般管道让通风管：通风管道体积大，绕弯困难。

2.9 阀件小的让阀件多的：考虑安装、操作、维护等因素。

住宅地下车库机电管线综合排布原则及错误示范范本1：住宅地下车库机电管线综合排布原则综合排布原则一、前期准备1. 按照设计要求，明确车库机电管线的设计功能及布线要求。

2. 进行场地勘测，了解场地地形、地质情况和周边环境。

3. 制定布线方案，包括管线走向、敷设方式、管线种类及规格等。

二、机电管线综合排布原则1. 安全原则(1) 确保机电管线的稳定性和安全性，避免对车库及周边环境造成安全隐患。

(2) 严格按照相关安全标准和规范进行设计与施工，特别注重火灾、电、水等安全问题的防范。

(3) 合理安排机电设备的间距和通风条件，避免火灾风险。

2. 敷设原则(1) 确保机电管线的敷设方便、美观、易维护。

(2) 电力管线和水管线应分开敷设，且保持一定的距离，防止因水电相互影响带来的安全隐患。

(3) 机电管线与水管、燃气管道等非电力设施保持安全距离，避免相互干扰。

3. 操作便利原则(1) 机电设备的操作、检修及管理应方便快捷，避免因管线排布不当而导致操作困难或维修困难。

(2) 对于经常需要操作的设备或仪表，应把它们安排在易达的位置，并考虑其使用人员的工作空间。

4. 节约能源原则(1) 优化机电管线的敷设方案，减少管线长度，降低传输损耗，提高系统效率。

(2) 合理选择机电设备的布点位置，避免不必要的能源浪费。

错误示范1. 安全隐患示范(1) 电力管线与水管线直接交叉敷设，存在漏电、触电等安全隐患。

(2) 机电设备敷设过于拥挤，缺乏通风条件，容易引发火灾。

2. 操作困难示范(1) 将需要经常操作的设备安排在较远的位置，增加了操作人员的工作负担。

(2) 设备布局不合理，导致操作人员无法方便接近或触碰设备。

3. 效率低下示范(1) 机电设备布点位置不合理，造成能源浪费、能效降低。

(2) 机电管线敷设过长，电力传输损耗过高。

附件：机电管线原始设计图纸、相关安全规范和标准文件法律名词及注释：1. 安全标准和规范：指国家或地方政府制定的关于机电设备安全的强制性规定，如GB/T 50048-2019《建筑电气工程施工及验收规范》等。

管线工程综合设计原则与重难点管线工程综合设计原则1.大管优先;因小管道造价低易安装,且大截面、大直径的管道,如空调通风管道、排水管道、排烟管道等占据的空间较大,在平面图中先作布置;2.临时管线避让长久管线;3.有压让无压;无压管道,如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水,因此,水平管段必须保持一定的坡度,是顺利排水的必要和充分条件,所以在与有压管道交叉时,有压管道应避让;4.金属管避让非金属管;因为金属管较容易弯曲、切割和连接;5.电气避热避水;在热水管道上方及水管的垂直下方不宜布置电气线路;6.消防水管避让冷冻水管同管径;因为冷冻水管有保温,则有利于工艺和造价;7.低压管避让高压管;因为高压管造价高;8.强弱电分设;由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰,因此强电线路与弱电线路不应敷设在同一个电缆槽内,而且留一定距离;9.附件少的管道避让附件多的管道;这样有利于施工和检修,更换管件;各种管线在同一处布置时,还应尽可能做到呈直线、互相平行、不交错,还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等;管线综合重点及难点部位1．机房内的管线布置：本工程所涉的机房主要有给排水机房、换热机房、消防泵房和空调机房等;机房内管道规格较大,且需要与机电设备进行连接;针对各种管线,把能够成排布置的成排布置,并合理安排管道走向,尽量减少管道在机房内的交叉、返弯等现象;在一些管线较多的部位,通过计算制作联合的管道支架,既节省空间,又可以节省材料,把整个机房布置得合理整齐; 2．出入机房的大型排管：出入机房的管道多为成排布置,我们会根据管道的材质和管道内的流体特征,计算管道重量,编制具体的管道支吊架制作安装方案;3．管道竖井处：管道竖井是管道较为集中的部位,应提前进行管道综合,否则会使管道布置凌乱;对该部位的管道进行分析,根据管道到各个楼层的出口来具体确定管道在竖井内的位置,并在竖井入口处做大样图,标明不同类型的管线的走向、管径、标高、坐标位置;4．走廊内等管线分布较为集中的部位：通常走廊内的管道种类繁多：包括通风管道及冷冻水、冷凝水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水管道及分支管等,容易产生管道纠集在一起的状况;必须充分考虑各种管道的走向及不同的布置要求,利用有限的空间,集合各个专业技术人员,合理的排布管道并制定这些部位的安装大样图,使各种管道合理布置;5．管廊等管线集中且管道走向基本一致的地方：这些部位管道比较大且管道走向基本一致,这些部位我们会与设计及时沟通,制定管道的联合支架方案,这样与各种不同管道单独制作管道支吊架相比,既节省了机电辅助材料用量,又使管道布置整齐美观;。
