【CN209892641U】一种水导轴承冷却器【专利】

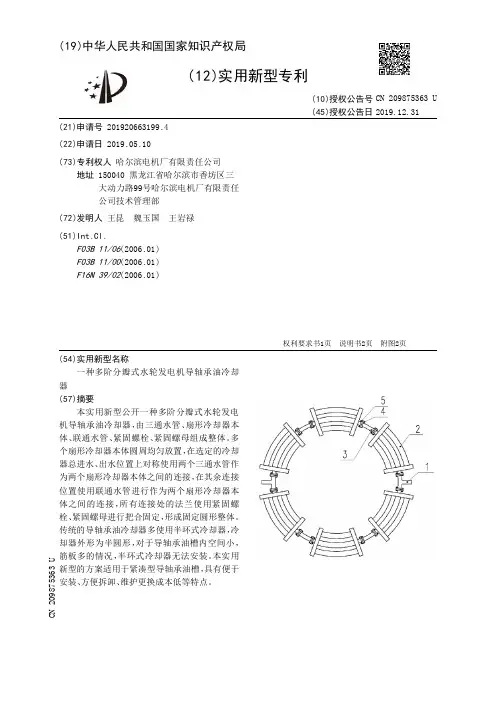

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920663199.4(22)申请日 2019.05.10(73)专利权人 哈尔滨电机厂有限责任公司地址 150040 黑龙江省哈尔滨市香坊区三大动力路99号哈尔滨电机厂有限责任公司技术管理部(72)发明人 王昆　魏玉国　王岩禄　(51)Int.Cl.F03B 11/06(2006.01)F03B 11/00(2006.01)F16N 39/02(2006.01)(54)实用新型名称一种多阶分瓣式水轮发电机导轴承油冷却器(57)摘要本实用新型公开一种多阶分瓣式水轮发电机导轴承油冷却器，由三通水管、扇形冷却器本体、联通水管、紧固螺栓、紧固螺母组成整体。

多个扇形冷却器本体圆周均匀放置，在选定的冷却器总进水、出水位置上对称使用两个三通水管作为两个扇形冷却器本体之间的连接，在其余连接位置使用联通水管进行作为两个扇形冷却器本体之间的连接，所有连接处的法兰使用紧固螺栓、紧固螺母进行把合固定，形成固定圆形整体。

传统的导轴承油冷却器多使用半环式冷却器，冷却器外形为半圆形，对于导轴承油槽内空间小，筋板多的情况，半环式冷却器无法安装。

本实用新型的方案适用于紧凑型导轴承油槽，具有便于安装、方便拆卸、维护更换成本低等特点。

权利要求书1页 说明书2页 附图2页CN 209875363 U 2019.12.31C N 209875363U权　利　要　求　书1/1页CN 209875363 U1.一种多阶分瓣式水轮发电机导轴承油冷却器，其特征是：由三通水管(1)、扇形冷却器本体(2)、联通水管(3)、紧固螺栓(4)、紧固螺母(5)组成整体，多个扇形冷却器本体(2)圆周均匀放置，在选定的冷却器总进水、出水位置上对称使用两个三通水管(1)作为两个扇形冷却器本体(2)之间的连接，在其余连接位置使用联通水管(3)作为两个相邻扇形冷却器本体(2)之间的连接，所有连接处使用紧固螺栓(4)、紧固螺母(5)将第一连接法兰(8)与第二连接法兰(12)成对进行把合固定，形成固定圆形整体。

专利名称：一种水轮机导轴承冷却装置
专利类型：实用新型专利
发明人：张奇,郭杰华,舒安稳,帅戌辉,李春阳,管志敏,赵奎,林峰,于波阳,马金平,倪世炜,龙帅成
申请号：CN201720958420.X
申请日：20170802
公开号：CN207080310U
公开日：
20180309
专利内容由知识产权出版社提供
摘要：本实用新型公开一种水轮机导轴承冷却装置，所述轴颈外侧设置有水导轴瓦，水导轴瓦外侧设置有轴承座，所述相邻两块水导轴瓦间设置为水导油盆，所述水导油盆内设置有出液口，所述出液口设置在输液管上，所述输液管上设置有活接头。

所述水导油盆内设置有隔板，所述隔板一端通过固定块固定设置在轴承座上，隔板另一端通过固定块固定设置在水导油盆上。

所述隔板为弧形隔板，所述隔板凹面正对着水导轴瓦出油侧。

优点，采用本实用新型提供的水轮机导轴承冷却装置，将输液管的出液口正对轴颈与轴瓦间隙，使得进入水导瓦与轴颈间隙的冷却油增加，增加了冷却油与水导轴瓦热交换效率，冷却效果提高。

申请人：云南华电金沙江中游水电开发有限公司梨园发电分公司
地址：674124 云南省迪庆藏族自治州香格里拉市三坝乡
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：张玺
更多信息请下载全文后查看。

专利名称：一种冷却器
专利类型：发明专利
发明人：张允,梁新瑶,程龙,张超,张曙光,张锦涛申请号：CN201811262782.0
申请日：20181027
公开号：CN109405606A
公开日：
20190301
专利内容由知识产权出版社提供
摘要：本发明公开了一种冷却器，属于制冷技术领域，为解决用水或空气作为温度载体效率较低，而使用氟利昂作为冷却媒介，存在泄漏污染的问题，该冷却器包括出风模块、设置在出风模块内的热交换管组、压缩冷凝箱、连接热交换管组和压缩冷凝箱的输送管、设置在输送管上的增压泵、乙醇收集箱、连接乙醇收集箱和压缩冷凝箱的连通管、设置在连通管上的连通泵、连接乙醇收集箱和热交换管组的补给管和设置在补给管上的补给泵。

具有冷却效率高、无污染的有益效果。

申请人：安徽创弘精密机械有限公司
地址：236400 安徽省阜阳市临泉县经济开发区三区厂房第六栋
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：杨红梅
更多信息请下载全文后查看。

专利名称：一种冷却器
专利类型：发明专利
发明人：韩娜娜
申请号：CN201510934632.X 申请日：20151214
公开号：CN106871669A
公开日：
20170620
专利内容由知识产权出版社提供
摘要：本发明公开了一种冷却器，包括进液口、前锥形管、直通管、后锥形管和出液口，直通管管壁上斜对称设有入口和出口，前锥形管与直通管一端螺纹连接内侧设有前套架，在前套架与前锥形管之间设有前密封圈，前套架内均匀分布有前直通螺纹孔，后锥形管与直通管一端螺纹连接内侧设有后套架，在后套架与后锥形管之间设有后密封圈，后套架内均匀分布有后直通螺纹孔，在前直通螺纹孔与后直通螺纹孔之间由冷却管螺纹相连接，冷却管呈螺纹状。

本发明结构简单，无需额外输送动力，且冷却效果良好。

申请人：宁波市镇海伟辰机械制造有限公司
地址：315200 浙江省宁波市镇海经济开发区中官路1188号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种防水轴承
专利类型：实用新型专利
发明人：徐晓东
申请号：CN201220565931.2申请日：20121031
公开号：CN202955124U
公开日：
20130529
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防水轴承，其包括轴承外圈、轴承内圈、若干滚子、两个内钢圈、两个外钢圈、两个弹性件以及两个钢环，轴承内圈与轴承外圈均呈中空且两端连通的筒体状，轴承内圈收容在轴承外圈内，若干滚子呈环形分布且卡合于轴承内圈与轴承外圈之间，两个内钢圈分别固定在轴承外圈的内侧壁上并位于环形分布的若干滚子的相对两侧，两个外钢圈分别位于两个内钢圈的相对两侧并与两个内钢圈相切接触，两个钢环位于两个外钢圈的相对两侧并分别固定在轴承内圈的外侧壁的相对两端上，两个弹性件分别受压于两个外钢圈与两个钢环之间，每个弹性件的一端与相应的钢环固定，另一端与相应的外钢圈固定。

本实用新型的优点在于：确保高效防水防尘防漏油。

申请人：徐晓东
地址：231200 安徽省合肥市肥西县高店乡新河村潘小郢村民组
国籍：CN
代理机构：安徽汇朴律师事务所
代理人：丁瑞瑞
更多信息请下载全文后查看。

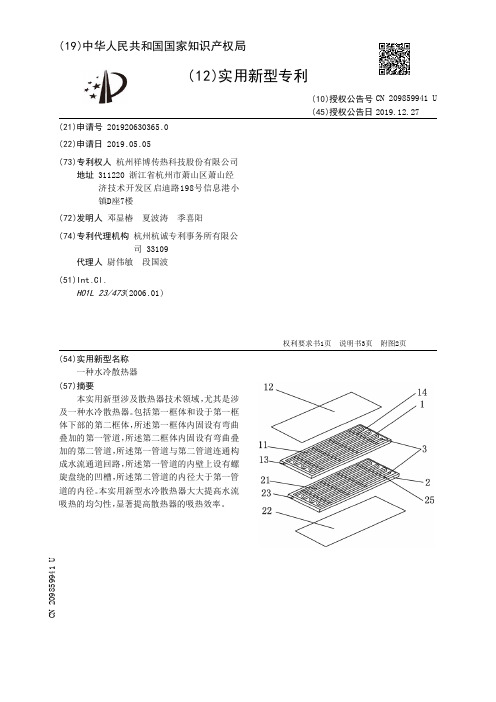

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920630365.0(22)申请日 2019.05.05(73)专利权人 杭州祥博传热科技股份有限公司地址 311220 浙江省杭州市萧山区萧山经济技术开发区启迪路198号信息港小镇D座7楼(72)发明人 邓显椿　夏波涛　季喜阳　(74)专利代理机构 杭州杭诚专利事务所有限公司 33109代理人 尉伟敏　段国波(51)Int.Cl.H01L 23/473(2006.01)(54)实用新型名称一种水冷散热器(57)摘要本实用新型涉及散热器技术领域，尤其是涉及一种水冷散热器。

包括第一框体和设于第一框体下部的第二框体，所述第一框体内固设有弯曲叠加的第一管道，所述第二框体内固设有弯曲叠加的第二管道，所述第一管道与第二管道连通构成水流通道回路，所述第一管道的内壁上设有螺旋盘绕的凹槽，所述第二管道的内径大于第一管道的内径。

本实用新型水冷散热器大大提高水流吸热的均匀性，显著提高散热器的吸热效率。

权利要求书1页 说明书3页 附图2页CN 209859941 U 2019.12.27C N 209859941U权　利　要　求　书1/1页CN 209859941 U1.一种水冷散热器，其特征在于，包括第一框体（1）和设于第一框体下部的第二框体（2），所述第一框体内固设有弯曲叠加的第一管道（11），所述第二框体内固设有弯曲叠加的第二管道（21），所述第一管道与第二管道连通构成水流通道回路（3），所述第一管道的内壁上设有螺旋盘绕的凹槽（31），所述第二管道的内径大于第一管道的内径。

2.根据权利要求1所述的一种水冷散热器，其特征在于，所述凹槽内部设有凸棱（32）。

3.根据权利要求1或2所述的一种水冷散热器，其特征在于，所述第一框体上部设有与第一框体相适配的顶盖（12），所述第二框体下部设有与第二框体相适配的底盖（22）。

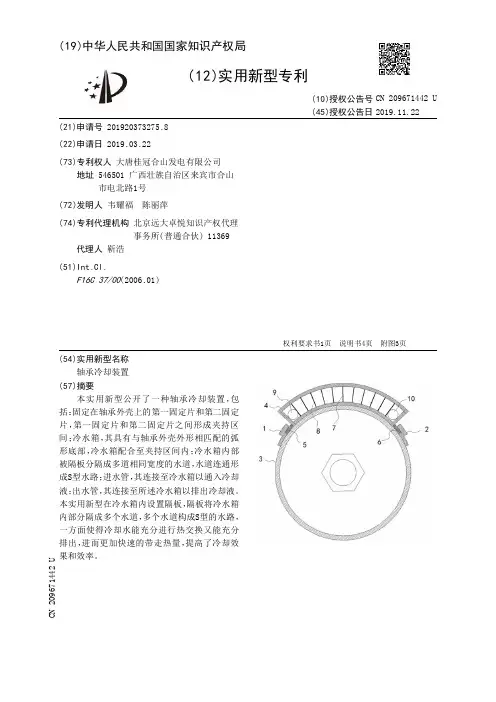

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920373275.8(22)申请日 2019.03.22(73)专利权人 大唐桂冠合山发电有限公司地址 546501 广西壮族自治区来宾市合山市电北路1号(72)发明人 韦耀福　陈丽萍　(74)专利代理机构 北京远大卓悦知识产权代理事务所(普通合伙) 11369代理人 靳浩(51)Int.Cl.F16C 37/00(2006.01)(54)实用新型名称轴承冷却装置(57)摘要本实用新型公开了一种轴承冷却装置，包括：固定在轴承外壳上的第一固定片和第二固定片，第一固定片和第二固定片之间形成夹持区间；冷水箱，其具有与轴承外壳外形相匹配的弧形底部，冷水箱配合至夹持区间内；冷水箱内部被隔板分隔成多道相同宽度的水道，水道连通形成S型水路；进水管，其连接至冷水箱以通入冷却液；出水管，其连接至所述冷水箱以排出冷却液。

本实用新型在冷水箱内设置隔板，隔板将冷水箱内部分隔成多个水道，多个水道构成S型的水路，一方面使得冷却水能充分进行热交换又能充分排出，进而更加快速的带走热量，提高了冷却效果和效率。

权利要求书1页 说明书4页 附图3页CN 209671442 U 2019.11.22C N 209671442U权　利　要　求　书1/1页CN 209671442 U1.一种轴承冷却装置，用在给水泵的前置泵的自由端轴承上，其特征在于，包括：固定在自由端轴承外壳上的第一固定片，所述第一固定片与自由端轴承外壳之间设置有第一间隙；固定在自由端轴承外壳上的第二固定片，所述第二固定片与自由端轴承外壳之间设置有第二间隙，所述第一固定片和第二固定片相距一定距离设置以使第一固定片和第二固定片之间形成夹持区间，所述第一间隙和第二间隙在所述夹持区间内相互对应；冷水箱，其具有与自由端轴承外壳外形相匹配的弧形底部，所述冷水箱的左端固定有左夹持板，右端固定有右夹持板；所述冷水箱配合至所述夹持区间时，所述左夹持板和右夹持板分别卡入到所述第一间隙和第二间隙内；其中，所述冷水箱内部被隔板分隔成多道相同宽度的水道，所述水道沿冷水箱的宽度方向直线伸延；相邻的水道之间的首端或尾端相连通以使多个水道连通形成S型水路；进水管，其连接至所述冷水箱的第一水道以通入冷却液；出水管，其连接至所述冷水箱的最后水道以排出冷却液。
