中考试题调研600例——题型38电流表的使用

电流表的使用一、单选题 ( 本大题共10 小题，共20.0 分 )1.如图所示，电路连接正确的是（）A. B.C. D.2.如图所示，闭合电键S 时，用电表能正确测量电阻R1两端电压或通过电流的电路图是（）A. B.C. D.3.在如图甲所示的电路图中，开关 S 闭合后， A1的示数为 1.2A ， A2的示数如图乙所示，下列判断准确的是（）A.通过 L的电流为 1.2AB. 通过 L的电流为110.2A C.通过L2的电流为0.2A D.通过 L2的电流为 1.0A4.关于如图所示电流表的使用，下列说法正确的是（）A.电流表使用前需观察指针是否指0刻线 B.电流必须从“- ”接线柱流入，从“+”接线柱流出 C.电流表可以超量程使用 D.“0- 0.6A”量程的分度值为 0.1A5.如图的电路中，闭合开关，电流表 A 测量的是（）1A.通过灯 L 的电流B.通过灯 L 的电l2流 C.通过灯 L1和灯 L2的电流之和 D.电源供给电路的总电流6.某电路中的电流大约是0.4安，一位同学要较准确地测量出这个电路中的电流值，他现有的电流表有两个量程（ 0-0.6安和 0-3安），若他用的是0-3 安的量程，那么这样做的结果是（）A.测不出电流值B. 电流表的指针可能反向偏转 C.电流表可能被烧坏 D.测量值的精确程度差一些7.一位同学选“0 - 0.6A”量程的电流表测量电流，另一同学却按“0 - 3A”量程读数，其读数为 2.4A ，则实际上测得的电流应该是（）A.24AB. 2.4AC.0.2 4AD.0.48A8.把一个电流表接入某电路中，用“ +”和“ 0.6 ”两个接线柱，某同学读数时，看错量程，错读成 1.2A ，则正确的读数是（）A.0.2AB.0.24AC.0.32A D.0.34A 9.如图所示的基本量具的测量结果，记录正确的是（）A. 16℃天平所测物体的质量为 6.6gC.电流表的示数为B.温度计的示数为D.弹簧测力计的示数为1kg10.如图所示电路中，要使电阻R1和 R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A.电流表、电流表B.电流表、电压表C.电压表、电流表D.电压表、电压表二、多选题 ( 本大题共 4 小题，共12.0分 )11.如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S 后，小灯泡L1、 L2均正常发光，则（）A.甲是电压表，乙是电压表，灯L和L2都不1亮 B.甲是电流表，乙是电压表，灯L1和L2并联 C.甲是电压表，乙是电流表，灯L1和L2都不亮 D.甲是电压表，乙是电流表，灯 L1和 L2并联。

简单电路：电流、电流表的使用1、分析图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联2、如图所示，要使灯L1、L2串联应闭合开关_________ ，要使L1、L2并联应闭合开关_________ ，为了保护电路，不能同时闭合开关_________ ．3、如图所示电路，下列说法中正确的是（）A．闭合S、S2、S3，断开S1则L1与L2并联B．闭合S、S1、S2，断开S3则L1、L2并联C．闭合S、S1、S3，断开S2则L1、L2并联 D．闭合S、S2，断开S1、S3，则L1、L2并联4、如图所示电路，将S1、S2都闭合后，则下列说法正确的是（）A．能亮的灯是11、L2、L3，且它们是串联的 B．能亮的灯是L1、L2、L3，且它们是并联的C．只有灯L1发光，因为闭合开关S1后，灯12、L3被短路 D．电源被短路5、如图所示电路，下列说法中正确的是（）A．S1闭合，S2断开时灯都不会亮 B．S1断开，S2闭合时电源被短路C．S1、S2都闭合时灯都不会亮D．S1、S2都闭合时灯都会亮6、如图6所示的电路中，闭合开关时，下列说法正确的是( )A．两灯泡串联 B．电流表测的是总电流 C．电流表测的是L1的电流 D．电流表测的是L2的电流7、在图示电路中，电源电压保持不变。

闭合开关S后，开关S1由断开到闭合，下列说法正确的是( )A．电流表A1示数变大，电流表A示数也变大 B．电流表A1示数变小，电流表A示数也变小C．电流表A1示数不变，电流表A示数变大 D．电流表A1示数不变，电流表A示数变小8、如图所示电路，已知S闭合后，通过两灯L1、L2的电流分别为0.6A和0.4A，则下列说法中正确的是 ( ) A．A1的示数为0.6A，A2的示数为0.4A B．A1的示数为0.6A，A2的示数为1AC．A1的示数为1A，A2的示数为0.4A D．A1、A2示数都是1A9、居民楼的楼道里，夜间只是偶尔有人经过，灯总是亮着将造成很大的浪费．科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合．如图所示的电路中，属于楼道灯的电路是（）A．B．C．D．10、用电流表测量通过灯泡L2的电流，在如图所示的电路中正确的是（）11、如右图所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。

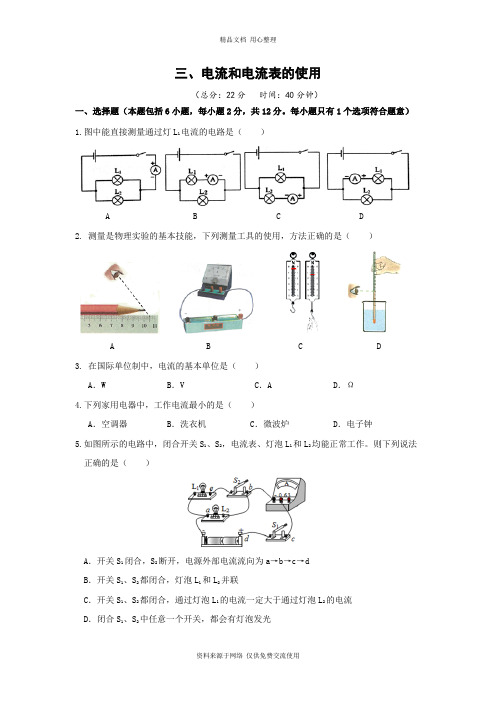

三、电流和电流表的使用（总分：22分时间：40分钟）一、选择题（本题包括6小题，每小题2分，共12分。

每小题只有1个选项符合题意）1.图中能直接测量通过灯L1电流的电路是（）A B C D2.测量是物理实验的基本技能，下列测量工具的使用，方法正确的是（）A B C D3.在国际单位制中，电流的基本单位是（）A．W B．V C．A D．Ω4.下列家用电器中，工作电流最小的是（）A．空调器 B．洗衣机 C．微波炉 D．电子钟5.如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。

则下列说法正确的是（）A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光6.如图所示，能直接测量通过灯L2电流的电路是（）A. B.C. D.二、填空题（本题包括2小题，共4分）7.（2分）如图所示，电流表的示数为 A．8.（2分）有些建筑物的顶端有避雷针，避雷针是针状金属物，它可以利用尖端放电，把云层所带的电荷导入大地，若云层带正电，那么尖端放电时，避雷针中自由电子的运动方向是（选填“从云层到大地”或“从大地到云层”）．三、实验探究题（本题包括1小题，共6分）9.（6分）在串联电路中，流入第一个灯泡的电流用I A表示，流出第二个灯泡的电流用I B 表示．请自选实验器材证明：在串联电路中，I B等于I A．（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格．三、电流和电流表的使用参考答案一、选择题（本题包括6小题，每小题2分，共12分。

每小题只有1个选项符合题意）1.D2.D3.C4.D5.B6.C二、填空题（本题包括2小题，共4分）7.（2分）0.348.（2分）从大地到云层三、实验探究题（本题包括1小题，共6分）9. （6分）（1）从电源正极依次串联电流表A1、灯L1、L2、电流表A2、滑动变阻器以及开关回到电源负极，如下图所示：（2）实验步骤：①按照电路图连接电路．②闭合开关，调节滑动变阻器滑片P到适当位置，观察电流表A1、A2的示数，分别用I A和I B表示，并将I A和I B的数据记录在表格中．③改变滑动变阻器滑片P的位置，读出电流表A1、A2的示数I A和I B，并记录在表格中．④仿照步骤③，再改变四次滑动变阻器滑片P的位置，并将对应的电流表A1、A2的示数I A 和I B记在表格中．（3）实验数据记录表：。

电压表和电流表的使用一、根底知识: 电流电流的形成：电荷定向挪动形成电流。

电流的大小叫做电流强度，简称电流，符号I ，方向：规定正电荷定向挪动的方向为电流的方向。

在一个闭合电路中，在电源外部电路〔外电路〕，电流从电源的正极流出，经过用电器流向电源的负极，在电源内部电路〔内电路〕，电流从电源的负极流回正极。

电流的定义：单位时间是通过导体横截面的电量。

电流定义式：tqI = 〔其中q 为通过导体横截面的正、负电荷电量的绝对值之和〕电流的单位：安培，简称安，单位符号用A 表示。

A mA A μ631011011⨯=⨯=电压水压是形成水流的原因——电压是电荷定向挪动形成电流的原因；水泵的作用是将低处的水搬运到高处，是提供水压的设备——电源的作用通过非静电力做功把电荷从电源负极搬回正极，维持两极之间的电压。

电压用符号U表示。

在国际单位制中，电压的单位是伏特，简称伏，用符〕号V表示。

电压的单位还有千伏〔KV〕、毫伏〔mV〕、微伏〔V 一些电压值：电子手表用的电池电压V；一节干电池的电压V；一个蓄电池的电压2V；人体的平安电压不高于36V；家庭电路的电压220V；工厂动力用电的电压380V；发生闪电时云层间的电压可达108V。

二、电流表的使用：认识电表2、电压表与电流表在使用上的一样点和不同点一样点不同点电表的读数例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中假如接入电路的“+〞和“”两个接线柱，那么表的示数为_____，假如接入电路的是“+〞和“-3”两个接线柱，那么表的示数为_____. 在乙图中，假设选用的量程为0～15 V，那么表的示数为_____，假设选用的量程为0～3 V，那么表的示数为_____.解：在甲图中，假设选用的量程为，那么最小分度为，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为。

假设选用的量程为3A，那么最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

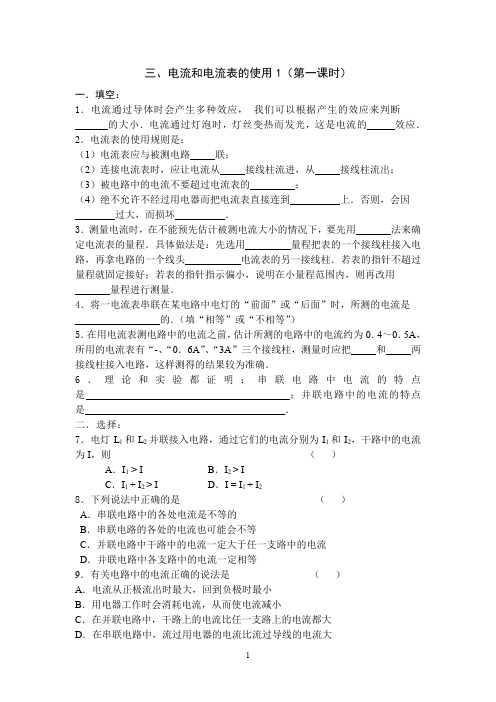

三、电流和电流表的使用1（第一课时）一．填空：1．电流通过导体时会产生多种效应，我们可以根据产生的效应来判断的大小．电流通过灯泡时，灯丝变热而发光，这是电流的效应．2．电流表的使用规则是：（1）电流表应与被测电路联；（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；（3）被电路中的电流不要超过电流表的；（4）绝不允许不经过用电器而把电流表直接连到上．否则，会因过大，而损坏．3．测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程．具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用量程进行测量．4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是的．（填“相等”或“不相等”）5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确．6．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是．二．选择：7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）A．I1 > I B．I2 > IC．I1 + I2 > I D．I = I1 + I28．下列说法中正确的是（）A．串联电路中的各处电流是不等的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等9．有关电路中的电流正确的说法是（）A．电流从正极流出时最大，回到负极时最小B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大10．下列说中正确的是 （ ）．A ．串联电路中的各处电流是不变的B ．串联电路的各处的电流也可能会不等C ．并联电路中干路中的电流不一定大于任一支路中的电流D ．并联电路中各支路中的电流也可能相等11．下列家用电器，在正常工作时，哪一种通过的电流最大?( )．A ．电视机B ．普通日光灯C ．家用电风扇D ．家用电熨斗12．用某电源供电，当电源的放电电流为5A 时，可持续放电150s ，若希望持续放电375s ，则放电电流应为( )．A ．1AB ． 2AC ．3AD ．4A三．实验与设计：13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．14．如图2所示的电路中，电流表A 1测的是 电流，A 2测的是 的电流．15．图3所示的电路中，电流表A 1测的是 的电流，A 2测的是 的电流．16．读出如图4所示的电流表的示数：甲表的示数 ，若改接另一量程则示数是 ；乙表的示数 ，若改接另一量程则示数是 ．图1 图2图3 图4三、电流和电流表的使用（第二课时）一．选择：1．关于电流表的使用，下列说法中不正确的是 （ ）A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线 柱接到电源的两极上2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）A ．指针摆动角度大B ．指针摆动角度小，读数更准确C ．指针摆动角度小，会损坏电表D ．指针摆动角度小，读数不精确3．电灯L 1和L 2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）A ．电灯L 1被短路B ．电灯L 2被短路C ．有一盏灯的灯丝断了D ．电流表正负接线柱接反了4．如图1所示，当开关S 闭合时，将发生的现象是 （ ）A ．灯可能被烧坏B ．电流表可能被烧坏C ．灯和电流表都可能被烧坏D ．不发生任何事故5．把两个灯泡串联后接到电源上，合上开关S 后，会发现L 1比L 2亮，则 （ ）A ．通过L 1的电流大B ．通过L 2的电流大C ．通过两灯的电流一样大D ．无法判断6．在图2所示的几种电路中，电流表只测L 2电流的是（ ）二．实验与设计：7．图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．图1 图2 图3 图4 图58．图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，1．6A ，则电流表接在C 处时，其读数应为 A ．9．如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ．10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．11．(1)根据电路图8，请用笔线把图9中的实物连成电路；(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．电流和电流表的使用第三课时课堂巩固1．关于电流表的使用，下列说法中不正确的是 （ ）A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线 柱接到电源的两极上2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（ ）A ．指针摆动角度大B ．指针摆动角度小，读数更准确 图8图9 图6 图7C ．指针摆动角度小，会损坏电表D ．指针摆动角度小，读数不精确3．电灯L 1和L 2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）A ．电灯L 1被短路B ．电灯L 2被短路C ．有一盏灯的灯丝断了D ．电流表正负接线柱接反了4．如图1所示，当开关S 闭合时，将发生的现象是 （ ）A ．灯可能被烧坏B ．电流表可能被烧坏C ．灯和电流表都可能被烧坏D ．不发生任何事故5．把两个灯泡串联后接到电源上，合上开关S 后，会发现L 1比L 2亮，则 （ ）A ．通过L 1的电流大B ．通过L 2的电流大C ．通过两灯的电流一样大D ．无法判断6．在图2所示的几种电路中，电流表只测L 2电流的是（ ）7．图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．8．图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，1．6A ，则电流表接在C 处时，其读数应为 A ．9．如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ．课后提升图1 图2图3 图4 图5 图6 图710．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．11．(1)根据电路图8，请用笔线把图9中的实物连成电路；(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．(1)闭合开关，观察到灯泡L 1和L 2的发光情况是__ _．(2)针对上述的现象，该电路存在的问题是___________ __．图8图9 图10。

2022年物理中考真题考点汇编之电流大小、方向电流表的使用及串并联电路的电流规律1．（2022•乐山）下列数据中符合生活实际的是（）A．家庭节能灯中的电流约为10A B．一个苹果的质量约为1kgC．课桌的高度约为0.7m D．成年人的正常体温是39℃2．（2022•泰安）下列对生活中常见物理量的估测，符合实际的是（）A．教室内课桌的高度约为75dm B．一名中学生的质量约为50kgC．人体正常体温约为38℃D．家用电冰箱正常工作时的电流约为5A3．（2022•阜新）下列电路图中，能正确测量通过灯L2电流的电路是（）4．（2022•菏泽）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。

其中正确的有（）A．①③B．①④C．②③D．②④5（2022•天津）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。

则通过小灯泡L1、L2的电流分别是（）A．0.3A 0.2A B．0.2A 0.3A C．0.5A 0.3A D．0.5A 0.2A第4题图第5题图第6题图6．（2022•徐州）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A，灯泡L1、L2的连接方式是联，灯泡L1两端的电压为V，通过灯泡L2的电流为A。

7．（2022•沈阳）如图所示，完全相同的A、B两金属片浸入盐水的深度相同，a、b分别是A、B表面上两点，则a、b两点盐水的压强p a p b（选填“大于”、“小于”或“等于”）；闭合开关后，小灯泡发光，通过灯泡灯丝的自由电子定向移动的方向是从（选填“c到d”或“d到c”）。

8．（2022•鞍山）一根与丝绸摩擦过的玻璃棒带了电，这是现象。

如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是（选填“从A到B”或“从B到A”），金属箔带了（选填“正”或“负”）电。

电流的丈量及电流表的使用一、单项选择题1.一位同学在使用电流表测比较小电流时，应当使用“－”和“0.6”两个接线柱，但错误地使用“－”和“3”两个接线柱接入了电路，其余操作正确，这样会出现（）A. 指针不动B. 指针反向偏转C. 指针摇动偏小D. 指针摇动太大，电流表可能被烧坏2.如图甲所示电路,两灯正常发光,电流表A1的示数为0.6A,电流表A2的示数如图乙所示.则( )串连连结的1223.在学习电流表的使用时，第一应付电流表进行察看，得出以下几个结论，你以为不正确的选项是（）A. 此时经过该电流表的电流为1.0AB. 该电流表为一台双量程电流表C. 当使用量程为0-3A的连线柱时，分度值为0.1AD. 在使用该电流表以前应付该表进行调零不一样，能测出经过灯L1电流的电路是（）A. B. C. D.5.以下图的部分电路中，电流表A1、A2所丈量的电流分别是（）1丈量经过灯L1、L2的电流之和2丈量经过灯L3的电流1丈量经过灯L3的电流2丈量经过灯L1、L2的电流之和二、实验研究题连结电路时，如发现有连结错误，许多同学习惯于将电路所有拆开，从头连结．其实，有时只需思虑一下，拆掉或改接某些导线就能解决问题。

此刻考考你，如图是某同学连结的电路：（1）假如合上开关，将出现________现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成________的不良结果（2）关于这个电路，只拆掉一根导线，就能成为两灯串连的正确电路。

请在要拆掉的那根线上打上“×”号.（3）已知电流表有两个量程，只知道大批程是0～9 A，小量程刻度值未注明，王强为了研究电流表的小量程是多少，他先用大批程测一较小的电流，其示数如图甲，再改用小量程测同一电流，指针指在图乙的地点.他测得的电流值是________A；（4）在下表中填写与大批程数字相对应的小量程的数字________,________,________.7.在用电流表测电流的实验中：（1）连结电路时，开关应________，电流表应先用________量程试触；（2）若某同学连结的电路如图甲所示，则电流表测的是灯________的电流。

课程内容电流表和电压表的使用专项训练教学目标综合复习本章知识点重点难点电流表及电压表的使用方法及注意事项一、选择题1、二个灯串联在电路中，其中一只灯亮另一只灯比较暗，则通过二者的电流（）A、二者电流相等B、亮的电流大C、暗的电流大D、无法比较2、如右图所示，A、B二个导体接在电路中，则通过二者的电流（）A、相等B、左边大C、右边大D、无法比较3、下列电路中测灯L1的电流，正确的是（）4、二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A、相等B、亮的灯两端电压高C、暗的灯两端电压低D、无法确定5、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D6、下列各图中测量L1电压的电路，正确的是（）7、如图3所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均发光C. 电池被烧坏D. L2被烧坏8、如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表9. 如图2所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A. ①是电流表，②和③是电压表；B. ①和③是电压表，②是电流表；C. ①和②是电流表，③是电压表；D. ①②和③都是电流表10、如图3所示的电路中，开关s闭合后，小灯泡L1、L2均正常发光，则下列说法正确的是 ( )A．L1和L2在电路中并联B．L1和L2在电路中串联C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表11、如图所示电路中，电源电压为4.5V，当接通开关S后，如果L1两端的电压为2V，L2两端的电压为2.5V，则电压表的读数为（）A．2V B．2.5VC．4.5V D．无法确定13、如图所示，将S闭合后，V1、V2的示数分别为10 V和4 V，则 L1与L2两端的电压分别是（）A.6 V 4 VB.4 V 6 VC.6 V 10 VD.4 V 10 V14、如图所示的电路，灯L1、L2均发光，关于电压表V1、V2、V3的示数，下列各组数据中正确的是（）A.9 V、6 V、3 VB.9 V、3 V、6 VC.9 V、9 V、9 VD.6 V、9 V、3 V二、填空题1、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

人教版九年级物理《电流表在串、并联电路中的使用》专题精编一、单选题1．（2019·广东深圳·初三期末）用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“0～3安”的量程读成了2.4安，那么实际测得的电流应该是（）A．2.4安B．0.48安C．0.36安D．0.24安2．（2020·全国初三专题练习）如图所示是用电流表测量L2的电路图，其中正确的是（）A．B． C．D．3．（2020·北京昌平·初三期末）图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．4．（2018·全国初三单元测试）下图中只能测定小灯泡L2中电流的电路是（）A．B．C．D．5．（2019·福建莆田·初三二模）如图所示的电路，闭合开关，以下判断正确的是（）A．灯 L1、L2串联B．电流表测灯 L1电流C．电流表测灯 L2电流D．电流表测总电流6．如图示电路中，哪种接法是会烧坏电流表的错误接法（）A．B．C．D．7．（2019·沙坪坝·重庆南开中学初三开学考试）如图所示，电流表错接的电路是（）A．B．C．D．8．（2019·广东福田·深圳实验学校初三月考）如图所示的电路中，当灯泡L2突然烧坏，下列说法中错误的是（）A．两只电流表的读数变成相等B．电流表A2的读数变为零C．电流表A1的读数减小D．两只电流表的读数都发生变化9．（2019·江苏泰兴·初三月考）粗心的小强把电流表当作电压表并联在了L 1的两端。

此时如果闭合开关，一定会发生（ ）A ．L 1被烧坏B ．电流表损坏C ．L 1不亮D ．L 2的灯丝烧断10．如图所示的电路中，电流表2A 测量的是哪只灯泡的电流？ （ ）A ．1LB ．2LC ．1L 和2L 并联的总电流D ．1L 和2L 串联的电流11．（2019·辽宁甘井子·初三期末）如图所示电路中，电流表测量的是（）A ．通过L 1灯的电流B ．通过L 2灯的电流C ．通过L 2灯和L 3灯电流之和D ．电路中的总电流12．如图所示的部分电路中，电流表1A 、2A 所测量的电流分别是（ ）A ．1A 测量通过灯1L 、2L 的电流之和B ．2A 测量通过灯3L 的电流C ．1A 测量通过灯3L 的电流D ．2A 测量通过灯1L 、2L 的电流之和13．（2019·陕西莲湖·初三期中）如图1所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图2所示，则下列判断正确的是（ ）A ．通过灯L 1的电流为1.5 AB ．通过灯L 1的电流为0.3 AC ．通过灯L 2的电流为0.3 AD ．通过灯L 2的电流为1.2 A14．（2018·全国初三单元测试）如图所示电路，下列说法正确的是（ ）A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流二、填空题15．（2020·北京海淀·初三一模）如图所示，电流表的示数为_________A。
