中考试题调研600例——题型17光学作图

2022年中考物理真题汇编：光学作图一、作图题1．如图所示，一束光线从玻璃斜射入空气，同时发生反射和折射，请在图中画出反射光线和折射光线的大致传播方向。

【答案】解：如图所示：【知识点】作光的反射光路图；作光的折射光路图【解析】【解答】过入射点作垂直于分界面的法线；根据光的反射规律：反射光线、入射光线分居法线两侧，反射角等于入射角，画出反射光线；根据光的折射规律：折射光线、入射光线分居法线两侧，光从一种介质斜射入另一种介质中时，在空气中的角较大，画出空气中的折射光线，如图所示：【分析】光在反射时，反射角等于入射角；光从玻璃斜射入空气中，折射角大于入射角。

2．如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。

（图中虚线表示法线）【答案】解：如图所示：【知识点】作光的折射光路图【解析】【解答】根据折射规律画出折射光线。

光从空气斜射入水中，折射光线、入射光线分居于法线两侧，折射角小于入射角。

如图所示【分析】光从空气斜射入水中，折射光线、入射光线分居于法线两侧，折射角小于入射角。

3．一束与水面成60°角的光线从水中射向空气，在水面处同时发生了反射和折射，请在图中标出反射角及其度数，并画出折射光线的大致方向。

【答案】解：如图所示：【知识点】作光的折射光路图【解析】【解答】由图中可知，入射光线与水面的夹角为60°，则入射光线与法线的夹角为30°，即入射角为30°，由光的反射规律可知，反射角等于入射角，等于30°，光线从水中斜射入空气中时，会发生折射，折射光线远离法线，如下图所示【分析】光从水中斜射入空气中，折射角大于入射角。

4．请在图中画出入射光线相应的反射光线。

【答案】解：如图所示【知识点】作光的反射光路图【解析】【解答】在做光的反射图像时，反射角等于入射角，故如图所示【分析】光的反射定律：反射光线与入射光线与法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。

作图题专题训练（1）光学作图题一、作图题1.如图所示，为青蛙“坐井观天”的示意图，设点A为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围。

解：如图所示：【解析】解答：在井中没有水时，光沿直线传播，其视野范围如图所示【分析】光在透明均匀介质中沿直线传播，遇到障碍物会形成影子，利用光沿直线传播求解视野即可。

2.小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出像A 'B 'CD解：如图所示：【解析】解答：如图物体的A端发出光线，经过小孔后到达光屏A′，物体B发出的光线，经过小孔后到达光屏B′，光线是带箭头的直线，故如下图所示：【分析】小孔成像证明了光沿直线传播，小孔成像成倒立的实像，像的大小与光屏到小孔的距离有关，成像的形状与物体本身的形状有关，与小孔的形状无关。

3.如图，一盏路灯下站着两人，地上留下了他俩的影子。

通过光路作图的方法画出路灯灯泡S 的位置。

解：如图所示：【解析】解答：将人的顶端和对应影子的顶端分别连接并延长可交于一点S，点S就是光源的位置，如图所示：【分析】根据光沿直线传播，画直线作处影子的长度。

4.图中，室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束．请用作图法确定室内电灯S的位置；解：如图所示：【解析】解答：根据光路是可逆的，反向延长光线交于一点，此点即为电灯位置，作图如下【分析】光在同种均匀介质中沿直线传播。

5.如图所示，一条光线经过平面镜反射后，竖直向下射入深井中．请在图中画出平面镜，并标出法线．解：如图所示：【解析】解答：作出入射光线与反射光线的角平分线，在过反射点垂直法线作出平面镜，如图所示：【分析】物体的表面发生光的反射现象，入射角与反射角的大小相等，并且分布在法线的两侧，结合光的反射定律作图即可。

6.后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第二只眼睛”的作用。

如图所示为一辆卡车的俯视图，D 点为司机眼睛的位置，司机通过左侧的后视镜AB（可看作平面镜）能看到车尾后部 C 点的情况。

中考物理专题复习专练之光学作图题学校:___________姓名：___________班级：___________考号：___________评卷人得分一、作图题1．如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。

请将光路补画完整｡2．如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD 面射出的光路图。

3．光与平面镜成30角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4．根据给出的入射光线，请画出其反射光线。

5．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

6．请根据要求作图（保留作图痕迹）。

图中A'B'是物体AB 在平面镜中所成的像，请根据平面镜成像特点作出物体AB 。

7．请在图中画出物体AB 在平面镜中所成的像AB。

8．如图，装有水的烧杯底部有一枚硬币A ，眼睛在B 处看到硬币在C 处。

画出人眼看到硬币的光路图。

9．如图所示，一束光AB 从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。

（保留作图痕迹）10．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．( )11．请在图中画出光线经过凹透镜后的光路图（F为焦点）。

12．图中已给出入射光线和出射光线，请在方框中画出适当的透镜。

13．如图，点光源S位于凸透镜一侧。

在图中画出S发出的两条光线通过凸透镜后的折射光线。

14．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

( )15．如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

16．如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。

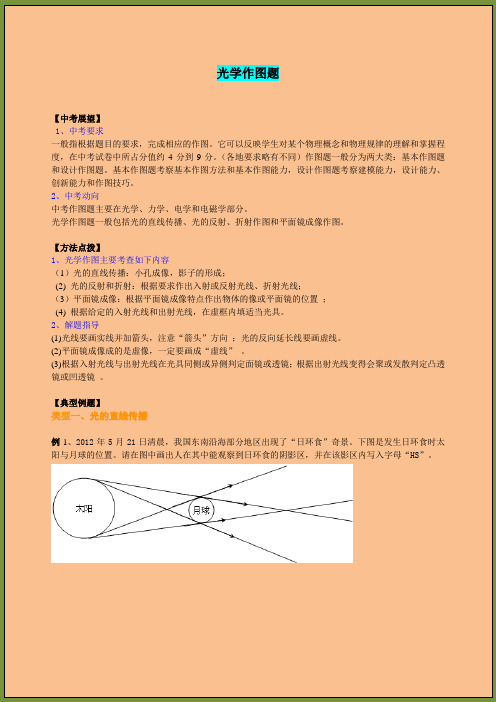

光学作图题【中考展望】1、中考要求一般指根据题目的要求，完成相应的作图。

它可以反映学生对某个物理概念和物理规律的理解和掌握程度，在中考试卷中所占分值约4分到9分。

（各地要求略有不同）作图题一般分为两大类：基本作图题和设计作图题。

基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能力和作图技巧。

2、中考动向中考作图题主要在光学、力学、电学和电磁学部分。

光学作图题一般包括光的直线传播、光的反射、折射作图和平面镜成像作图。

【方法点拨】1、光学作图主要考查如下内容（1）光的直线传播：小孔成像，影子的形成；(2) 光的反射和折射：根据要求作出入射或反射光线、折射光线；（3）平面镜成像：根据平面镜成像特点作出物体的像或平面镜的位置；(4) 根据给定的入射光线和出射光线，在虚框内填适当光具。

2、解题指导(1)光线要画实线并加箭头，注意“箭头”方向；光的反向延长线要画虚线。

(2)平面镜成像成的是虚像，一定要画成“虚线”。

(3)根据入射光线与出射光线在光具同侧或异侧判定面镜或透镜；根据出射光线变得会聚或发散判定凸透镜或凹透镜。

【典型例题】类型一、光的直线传播例1、2012年5月21日清晨，我国东南沿海部分地区出现了“日环食”奇景。

下图是发生日环食时太阳与月球的位置。

请在图中画出人在其中能观察到日环食的阴影区，并在该影区内写入字母“HS”。

举一反三：【变式】“坐井观天，所见甚小”。

请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）类型二、光的反射例2、如图所示，两平面镜相互垂直，一束光入射到水平的镜面上，试在图中画出光经过两个平面镜两次反射的光路，并标出法线。

举一反三：【变式】自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。

反光镜结构如图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜，（l）作出所有反射光线的光路图。

（2）证明经过两次反射后的反射光线会逆向射回。

初中物理光学作图题光学是初中物理的重要内容之一，也是学生开始接触物理时的首要章节。

光学作图题是光学部分的重要题型，它既考查了学生的光学基础知识，又考查了学生的作图能力。

因此，在考试中经常出现光学作图题，以便更好地考察学生的掌握情况。

一、光的折射作图题光的折射是指光线从一种介质斜射入另一种介质时，其传播方向会发生改变的现象。

光的折射作图题主要是考察学生对折射规律的理解和应用能力。

在作图时，要注意以下几点：1、要画出光线进入介质前的方向；2、要画出光线进入介质后的方向；3、要注意光线的偏折程度；4、要注意光线的实虚之分。

二、光的反射作图题光的反射是指光线遇到界面后，按照反射定律返回原介质的现象。

光的反射作图题主要是考察学生对反射规律的理解和应用能力。

在作图时，要注意以下几点：1、要画出光线遇到界面前的方向；2、要画出光线遇到界面后的方向；3、要注意光线的反射角和入射角的关系；4、要注意光线的实虚之分。

三、光的直线传播作图题光的直线传播是指光在同一种均匀介质中沿直线传播的现象。

光的直线传播作图题主要是考察学生对光沿直线传播规律的理解和应用能力。

在作图时，要注意以下几点：1、要画出光线在介质中的传播路径；2、要注意光线的实虚之分；3、要注意光线在不同介质间发生折射时的角度变化。

初中物理光学作图题是考察学生光学知识掌握情况的重要题型之一。

在作图时，学生需要根据题目要求和光学规律进行作图，同时要注意光线的方向、偏折程度、实虚之分等细节问题。

只有通过不断的练习和总结，才能提高自己的作图能力和对光学知识的理解应用能力。

初中物理杠杆作图题在初中物理的学习中，杠杆原理及其作图题是教学的重要环节之一。

杠杆，一个看似简单但却蕴藏着丰富物理概念的装置，它不仅在日常生活中的应用广泛，而且也是物理学中一个极其实用且有趣的概念。

让我们理解什么是杠杆。

简单来说，杠杆是一个可以绕固定点转动的刚体，其中固定点称为支点。

在杠杆的两侧，我们会施加力，这些力的大小和方向会影响杠杆的转动。

新中考物理考前押题专项练—光学作图题（含解析）一、作图题1．如图所示，玻璃板与桌面倾斜，A点表示小明的眼睛，请画出烛焰最高点S 发出的光经玻璃板后进入人眼A点的光路图。

【答案】【详解】平面镜成像时像与物关于平面镜对称，由此作出烛焰最高点S的像点S′，然后连接S′和人眼A，连线交平面镜于点O，此交点即为入射点，连接SO画出入射光线，再过入射点O作出反射光线即可，如图所示：2．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。

请作出反射光线和入射光线。

【答案】【详解】作出光源点A在平面镜中的像点A′，连接A′B交与平面镜于点O，连接AO作出入射光线，连接OB作出反射光线，如图所示：3．太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。

【答案】【详解】由光的反射定律可知，反射角等于入射角，反射光线和入射光线分居法线两侧，作出入射光线，如下图所示：4．在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A 点像的位置。

请你在图中画出入射光线、折射光线，并标出折射角r。

【答案】【详解】由题意可知，C点是人眼看到的池底A点的像，所以连接BC，BC与液面的交点设为O点，即O点为入射点，OB为折射光线，过O点作垂直液面的一条虚线，即法线，连接AO，即入射光线，折射光线OB与法线的夹角即为折射角，标出r，如图所示：人眼的光路图，其中A点表示水中“塔尖”的位置。

【答案】【详解】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：。

6．小明驾车通过小区道路转弯处时，通过转弯处的镜子M（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。

中考物理模拟题《光学作图》专项检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________1．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点。

经凸透镜折射后，在水面发生了反射和折射，请画出反射光线和折射光线。

2．如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，找出发光点、画出入射光线。

3．按要求作图：如图所示，小红站在路灯下，请画出小红在地面上形成影子的光路，并标出影子的位置。

4．如图所示，请你将凸透镜的光路图补充完整。

5．如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条光线。

6．在图中画出AB在平面镜中所成的像 。

7．根据平面镜的成像规律，请在图中画出物体AB在平面镜中所成的像A′B′。

8．如图所示，S表示一个点光源，请在图中标出点光源S经凸透镜折射所成像的位置（用S'表示像），并完成光路图。

（其中“↕”表示凸透镜，请保留作图痕迹）9．两束光线通过凸透镜，请补全光路图。

10．如图，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图。

11．如图所示，一条光线沿竖直方向射向平面镜，与镜面的夹角为45°，画出其反射光线并画出经过透镜后的折射光线。

12．根据图乙中的入射光线作出反射光线和折射光线的大致方向。

13．根据凸透镜的性质，完成光路图。

14．（1）请在图甲中画出入射光线经过凸透镜后的折射光线；（2）请在图乙中画出斜面上物体所受支持力F的示意图。

15．如图所示，眼睛A通过平面镜看到点光源的像S'，请找出点光源S并画出眼睛A看到点光源像S'的一条光路图。

16．请画出如图所示的反射光线，并在反射角上标出角度。

17．如图所示，利用一块平面镜使一束太阳光水平射入隧道内，请你画出反射光线且通过作图画出平面镜，并在图中标出反射角的度数。

中考物理模拟题《光学作图》专项测试题(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、作图题1．画出小孔成像光路图，作出物体（以带箭头的线段代表）的像。

2．在如图中，画出入射光线AO的反射光线OB，并标出反射角大小。

3．如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

4．如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．5．根据平面镜成像的规律，作出图中物体AB在平面镜中所成的像。

6．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．7．如图所示，在A点看到水中物体S的像在S′，请你画出一条在A点看到物体像S′的光路图。

8．画出入射光线的反射光线并标出反射角。

9．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．10．如图所示，一束光由空气斜射向水面。

请画出它经水面的反射光线，并大致画出折射光线。

11．在图中大致画出光从空气进入水中的折射光线．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．14．根据要求规范作图：如图所示，请作出入射光线AO射入水中的折射光线OB的大致方向。

15．光线L射到某平面镜上，使其沿水平方向传播，如图所示．请在图中画出所需平面镜的位置。

(要求保留必要的作图痕迹)16．根据平面镜成像原理作出物体AB的像17．古诗词蕴含着很多光学知识，唐代诗人储光羲在《钓鱼湾》中写道“潭清疑水浅”，如图所示A是水底某点，请你完成人眼看到水底A点变浅的光路图。

中考物理光学作图专题光现象作图1: “井底之蛙”常用來形容“目光短浅”。

如图所示，画出井底之蛙的视野的木班范围。

2：画出如图所示的小孔成像的光行进的径迹。

• •• •3：完成下列各光路图6：请用对称法画出图屮物体在平而镜屮的像。

BA”///////////年级：初二物理章节：光学 姓名________4：如图所示，A0为入射光线, 0B 为反射光线，请在图上画出平面镜位置。

5：如图所示，S 为发光点，S ， 为它在平Ifli 镜中的虚像。

请在图上画出平Ifli 镜位置。

7：如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中呦岀点光源S点的位置。

8：如图所示，S是平面镜前一点光源，请在图中画岀能在平面镜屮看到S点的像的范围。

9：如图所示，太阳光与水平面成60。

用，要利用平面镜使太阳光沿竖自方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于—。

10：如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

11：如图所示，光线从水中射入空气，试画岀折射光线的大致方向，标岀折射角。

12：如图所示，光线从空气中射入水中，试画出折射光线的大致方向。

13：如图所示是光从水屮的A点射向空气的两条光线,请在图屮画岀对应的折射光线，要求光线的传播放向大致合理.14：-•束光线从空气斜射向水而，请在图中画出这束光的反射光线和折射光线、并用符号t标出反射角。

15：如图小王在湖屮乘船游玩时，发现水中有一只青蛙，他用激光笔照射到了这只青蛙。

请在图中画出照射青蛙时的入射光线、折射光线和反射光线16：一束光线沿着A0方向从玻璃进入空气，画出反射光线和折射光线，并用符号（）标出折射角。

17：作出人看到球的光路图。

（利用平面镜成像规律、注意虚实线）is：平面镜r.方冇一竖直扌当板只昇〃和m是扌当板左侧的发光点s经过平面镜反射后的两条反射光线，请在图上作出发光点S并补充完整的光路.19：根据平而镜成像特点，画出物体AB在平而镜MN中所成的像A'B'。

备战中考物理专项训练——光学作图1.如图，PQ为一光屏，M、N是两个挡板，S是光源，试在PQ上确定光源S能照亮的范围。

2.如图所示，用光路图作出物体AB经小孔O在屏幕M上所成的像A'B'。

3.“井底之蛙”这个成语大家都很熟悉。

请你根据所学知识画图说明为什么“坐井观天，所见甚小”。

（A点代表没有水的枯井底部青蛙所在位置，用阴影表示青蛙能够看到天的范围）4.太阳光线跟水平方向成角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。

5.（2020山东德州）光与平面镜成30角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

6.如图所示，射向平面镜的一束光经镜面反射后沿水平为向射出，图中ON是∠AOB的角平分线，请在图中画出平面镜放置的位置并标出入射角．7.（2021江苏泰州）如图所示，请根据平面镜成像特点作出物体AB在平面镜MN 中所成的像A'B'。

8.（2021贵州黔东南州）如图所示，A、B是镜前一点光源S发出的光线，经平面镜MN反射后的两条反射光线，请在图中画出点光源S的位置。

9.（2021江苏南京）图甲中，牙医借助平面镜观察牙齿的背面。

请在图乙中画出能反映此过程的光路图。

10.如图所示,S为一发光点,图中是其发出的两条照射到平面镜上的光线,请根据平面镜成像原理，找出S的像S′.(保留作图痕迹)11.如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请利用平面镜成像的原理，在图中找出光源S，再根据成像特点找出像点S′的位置。

12.一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线。

（保留辅助线）13.如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

14.（2021天津）如图中能正确表示光从空气进入玻璃中的光路是（）A. B. C. D.15.水中点光源S发出的光，经水面折射后被置于空气中的平面镜MN反射，反射光线为OP，如图所示。
