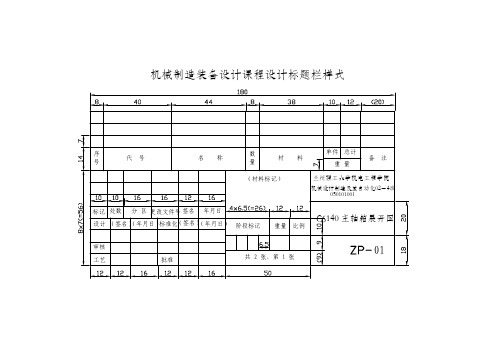

机械制图标题栏样式

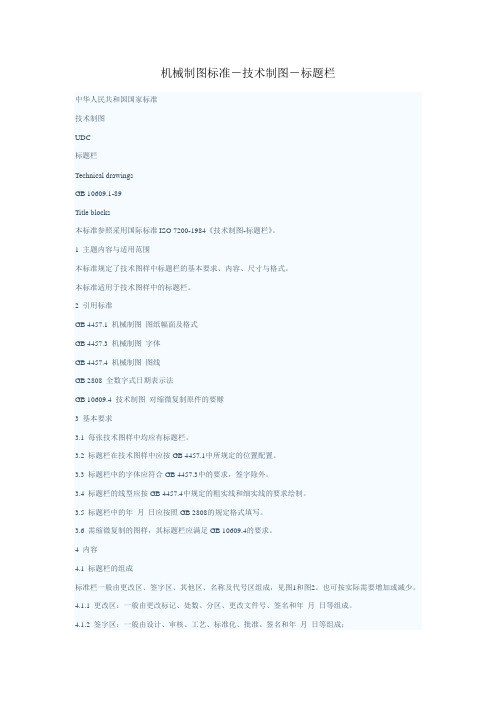

机械制图标准－技术制图－标题栏中华人民共和国国家标准技术制图UDC标题栏Technical drawingsGB 10609.1-89Title blocks本标准参照采用国际标准ISO 7200-1984《技术制图-标题栏》。

1 主题内容与适用范围本标准规定了技术图样中标题栏的基本要求、内容、尺寸与格式。

本标准适用于技术图样中的标题栏。

2 引用标准GB 4457.1 机械制图图纸幅面及格式GB 4457.3 机械制图字体GB 4457.4 机械制图图线GB 2808 全数字式日期表示法GB 10609.4 技术制图对缩微复制原件的要赇3 基本要求3.1 每张技术图样中均应有标题栏。

3.2 标题栏在技术图样中应按GB 4457.1中所规定的位置配置。

3.3 标题栏中的字体应符合GB 4457.3中的要求，签字除外。

3.4 标题栏的线型应按GB 4457.4中规定的粗实线和细实线的要求绘制。

3.5 标题栏中的年月日应按照GB 2808的规定格式填写。

3.6 需缩微复制的图样，其标题栏应满足GB 10609.4的要求。

4 内容4.1 标题栏的组成标准栏一般由更改区、签字区、其他区、名称及代号区组成，见图1和图2。

也可按实际需要增加或减少。

4.1.1 更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。

4.1.2 签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成；4.1.3 其他区：一般由材料标记、阶段标记、质量、比例、共张第、张等组成；4.2 标题栏的填写4.2.1 更改区更改区中的内容应按由下而上的顺序填写，也可根据实际情况顺延；或放在图样中其他的地方，但应有表头。

4.2.1.1 标记：按照有关规定或要求填写更改标记；4.2.1.2 处数：填写同一张标记所表示的更改数量；4.2.1.3 分区：必要时，按照有关规定填写；4.2.1.4 更改文件号：填写更改所依据的文件号；4.2.1.5 签名称年月日：填写更改人的姓名和更改的时间；4.2.2 签字区签字区一般按设计、审核、工艺、标准化、批准等有关规定答署姓名和年月日。

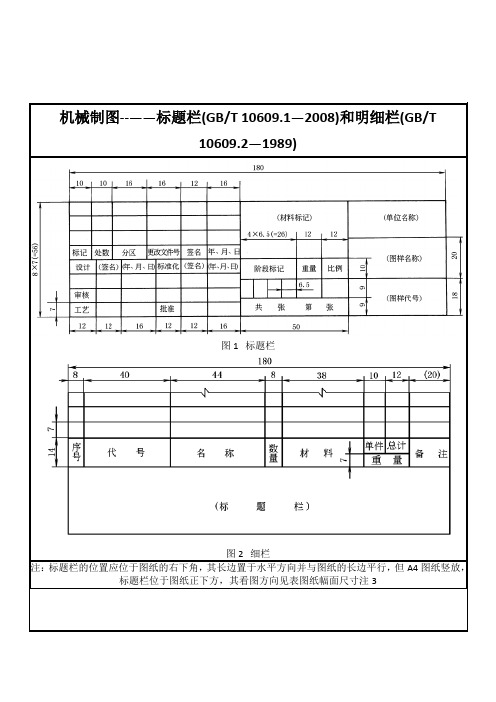

图1 标题栏
图2 细栏
注：标题栏的位置应位于图纸的右下角，其长边置于水平方向并与图纸的长边平行，但A4图纸竖放，
不论图幅大小，标题栏尺寸不变
机械制图：图纸幅面尺寸(GB/T 14689—2008)
需要装订的图样
不需要装订的图样
注：1．绘制技术图样时，应优先采用基本幅面。

必要时，也允许选用第二选择的加长幅面&第三选择的加长幅面。

2．加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。

例如A2×3的图框尺寸，按A1的图框尺寸确定，即 e 为20(或 c 为10)，而A3×4的图框尺寸，按A2的图框尺寸，即 e 为10(或c为10)。

3．看图方向的两种情况如下：第一种情况，按标题栏方向看图，即以标题栏中的文字方向为看图方向(如表中图示)；第二种情况，按方向符号指示的方向看图，即令画在对中符号上的等边三角形位于图纸下边
看图，此时，将A4图纸横放、其他基本幅面竖放后绘图时，只需将本表中图示形式逆时针旋转90°放置，使栏题栏长边置于铅直方向，并在下图框线的对中符号处画上等边三角形即表示第二种情况的制图和看图方向。

机械制图标题栏标准一、引言。

机械制图是机械设计中不可或缺的一环，它是设计师将设计思想转化为具体制造指导的重要手段。

在机械制图中，标题栏是一项非常重要的内容，它包含了大量的信息，能够为读者提供清晰的指导和理解。

因此，本文将详细介绍机械制图标题栏的标准内容和格式要求，以期能够为机械设计人员提供规范的指导。

二、标题栏内容。

1. 图号。

图号是机械制图中的重要标识，它能够唯一地标识一张图纸。

图号通常由字母和数字组成，其中字母部分表示图纸所属的类别或系统，数字部分表示图纸的顺序号。

例如，A1表示第一张属于A类的图纸。

2. 图名。

图名是对图纸内容的简要描述，能够让读者快速了解图纸的主要内容和用途。

图名要求简洁明了，能够准确表达图纸的内容，避免使用过于复杂的词语和句子。

3. 比例。

比例是指图纸上所绘制的实际尺寸与实际尺寸的比值。

比例通常以分数的形式表示，例如1:1表示图纸上的尺寸与实际尺寸相同，1:2表示图纸上的尺寸是实际尺寸的一半。

在标题栏中，比例要求清晰明了，以便读者准确理解图纸的比例关系。

4. 材料。

材料是指图纸所涉及的材料种类和规格要求。

在标题栏中，应明确标注图纸所涉及的主要材料，以便读者能够快速了解图纸的材料要求，避免混淆和错误。

5. 日期。

日期是指图纸的编制日期，它能够让读者了解图纸的时效性和版本信息。

在标题栏中，日期要求准确无误，能够清晰地表达图纸的编制时间。

6. 编制者。

编制者是指对图纸进行编制的人员，他们对图纸的内容和要求有着直接的了解和掌握。

在标题栏中，编制者要求明确标注，以便读者在需要时能够联系到相关的责任人员。

7. 审核者。

审核者是对图纸进行审核和验证的人员，他们能够确保图纸的准确性和可靠性。

在标题栏中，审核者要求明确标注，以便读者了解图纸的审核情况和质量保证。

8. 图纸状态。

图纸状态是指图纸的使用状态，例如草图、设计图、工艺图等。

在标题栏中，图纸状态要求清晰明了，以便读者了解图纸的具体用途和阅读要求。
