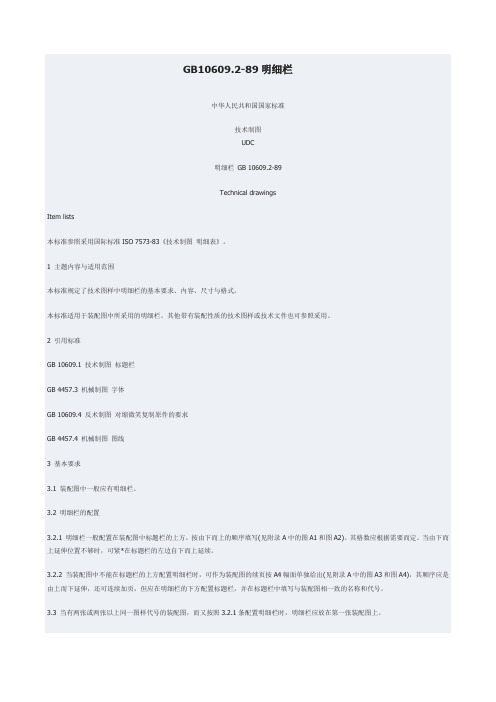

GB10609.2-89明细栏中华人民共和国国家标准技术制图UDC明细栏GB 10609.2-89Technical drawingsItem lists本标准参照采用国际标准ISO 7573-83《技术制图明细表》。
1 主题内容与适用范围本标准规定了技术图样中明细栏的基本要求、内容、尺寸与格式。
本标准适用于装配图中所采用的明细栏。
其他带有装配性质的技术图样或技术文件也可参照采用。
2 引用标准GB 10609.1 技术制图标题栏GB 4457.3 机械制图字体GB 10609.4 反术制图对缩微笑复制原件的要求GB 4457.4 机械制图图线3 基本要求3.1 装配图中一般应有明细栏。
3.2 明细栏的配置3.2.1 明细栏一般配置在装配图中标题栏的上方，按由下而上的顺序填写(见附录A中的图A1和图A2)。
其格数应根据需要而定。
当由下而上延伸位置不够时，可紧*在标题栏的左边自下而上延续。
3.2.2 当装配图中不能在标题栏的上方配置明细栏时，可作为装配图的续页按A4幅面单独给出(见附录A中的图A3和图A4)，其顺序应是由上而下延伸，还可连续加页，但应在明细栏的下方配置标题栏，并在标题栏中填写与装配图相一致的名称和代号。
3.3 当有两张或两张以上同一图样代号的装配图，而又按照3.2.1条配置明细栏时，明细栏应放在第一张装配图上。
3.4 明细栏中的字体应符合GB 4457.3中的要求。
3.5 明细栏的线型应按GB 4457.3中规定的粗实线和细实线的要求绘制。
3.6 需缩微复制的图样，其明细栏应满足GB 10609.4的规定。
4 内容4.1 明细栏的组成明细栏一般由序号、代号、名称、数量、材料、质量(单件、总计)、分区、备注等组成，也可按实际需要增加或减少。
4.2 明细栏的填写4.2.1 序号：填写图样中相应组成部分的序号；4.2.1 代号：填写图样中相应组成部分的图样代号或标准号；4.2.3 名称：填写图样中相应组成部分的名称。
关于机械制图的一些规定一、图层及颜色在国标GB／T 14665－1998《机械工程CAD制图规则》中，规定计算机屏幕上显示的图线，一般应按表1－1、1－2中所示的要求进行设置。
表1－1图层及图线图层图线01 粗实线、剖切面02 细实线、细波浪线03 粗虚线04 细虚线05 细点划线06 粗点划线07 细双点划线08 尺寸线、尺寸终端与符号09 引出线、参考圆10 剖面符号11 文本12 尺寸值和公差13 文本14 用户选用15 用户选用16 用户选用0 自动生成表1－2 图线与颜色的对应关系图线类型颜色粗实线绿色细实线白色波浪线、双折线虚线黄色细点划线红色粗点划线棕色双点划线粉红色国家标准对其它图元颜色没有作明确的规定。
二、线宽1．线宽b统一为0.5，b/2为0.25；2．基准符号用加粗（2b）的短划表示。
基准短划及剖切面位置均用1～1.5b 线型绘制。
三、关于文本1．设置西文字体为gbeitc；（另gbenor、gdt.shx），数字和字母采用斜体（斜体字字头向右倾斜，与水平基准线成75°角），当与汉字混写时用直体。
2．设置汉字字体为仿宋－GB2312，为长仿宋体，直体；3．1#图及以上：字号5号字，技术要求及标注其余标记的为7号字，2＃图及以下：字号3.5号字，技术要求及标注其余标记的为5号字；4．形位公差框格中的数字及字母的高度应与图中尺寸数字的高度相同，线位细实线。
5．粗糙度上的数字及字母高度采用5号字。
四、标题栏1．标题栏采用如下格式（见图1）：图1 标题栏①其中签字区建议保留三个责任人签名，即“设计”（学生自签）、“校核”（同学互签，以便形成互帮互学之风；毕业设计中该处为指导老师签字）和“审核”（审阅老师签名）。
练习用标题栏建议采用图1的格式。
②“日期”的签署应按GB／T 2808《全数字式日期表示法》中规定的三种形式之一，其中“年”用四位数，“月”、“日”用两位数，之间由连字符分隔、间隔分隔或不分隔；2008—06—04（连字符分隔）2008 06 04（间隔字符分隔）20080604（不用分隔符）为便于辨别图样中注写的技术要求是贯彻哪一年颁布的标准，日期不应省签。
标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。
一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。
（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。
标题栏主要内容如图1-4所示。
国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。
作图时，应尽可能地按机件的实际大小画出以方便看图。
如果机件太大或太小，可采用缩小或放大的比例画图。
国家标准中推荐供优先选用的比例，如表1-2。
必要时也允许采用图1-3中的比例。
同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。
例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例种类比例原值比例1:1放大比例5:12:15×10n:12×10n:11×10n:1缩小比例1:21:51:2×10n1:5×10n1:1×10n种类比例原值比例1：1放大比例5:12:15×10n:12×10n:11×1 0n:缩小比例1:21:51:2×10n1:5×10n1:1×10n3.字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。
