国家标准《机械制图》基本规定

国家标准《机械制图》基本规定

1.6.2 尺寸要素
四要素：尺寸界线； 尺寸线；尺寸线终端（箭头）；尺寸数字
(1）尺寸界线 尺寸界线表示尺寸的 起止范围 。 (2)尺寸线 尺寸线表示尺寸度量的方 向，用细实线绘制。 (3)尺寸数字 尺寸数字表示所注机件 的实际大小。 (4)尺寸线终端 尺寸线终端有两种形 式，箭头或细斜线，如图左所示。
尺寸数字
数字方向
水平 垂直 倾斜
字头朝上 字头朝左 字头有朝上的趋势
数字加注：圆“φ” 、球面“Sφ” 、多个圆“n- φ或 n×φ”
⑷ 圆弧尺寸的注法（不包括狭小部位）
尺寸界线 一般是圆弧轮廓线代替
尺寸线 起于圆心止于圆周的带箭头的细实线(连接圆弧除外)
书写部位
标注在尺寸线上方
尺寸数字
数字方向 数字加注
图样上的汉字应写成长仿宋体，并应采用国家正式公布 推行的简化字。汉字的高度不应小于3.5mm,其字宽一般约为 字高的2/3 。 ２) 数字和字母
数字和字母分为A型和B型。字体的笔画宽度用d表示。 A型字体的笔画宽度d=h/14, B型字体的笔画宽度d=h/10。在 同一图样上，只能采用一种型式的字体。数字和字母可写成 斜体和直体。斜体字字头向右倾斜，与水平基准线成75 。 长仿宋体汉字示例、A型斜体拉丁字母和数字示例，如下图 所示。
尺寸数字
书写部位 一般标注在尺寸线的中断处(允许写在外面或引出标注) 数字方向 一律水平方向书写
⑶ 圆尺寸的注法（不包括狭小部位）
尺寸界线 一般由圆形轮廓线代替
尺寸线
通过圆心并止于圆周的带箭头的细实线 不得与图线重合 对于局部视图中断开的圆只画一个箭头，但尺寸线应超过圆心
书写部位 标注在尺寸线上方
作业简化标题栏格式 图号 JJSY2005——00

机械制图图框标准

机械制图图框标准

精心整理
(2)图幅分区数目按图样的复杂程度确定，但必须取偶数。

每一分区的长度应在25～75mm之间选择。

(3)分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。

当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。

拉丁字母和阿拉伯数字的位置应尽量靠近图框线。

(4)在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组成，字母在前数字在后并排书写，如B3、C5等。

当分区代号与图形名称同时标注时，则分区代号写在图形名称的后面，中间空出一个字母的宽度，例如E-EA7。

精心整理
1.2比例（GB/T14690-1993）
?? (1)图中图形与其实物相应要素的线性尺寸之比称为比例。

?? (2)比值为1的比例称为原值比例，即1:1。

比值大于的比例称为放大比例，如2:1等。

比值小于的比例称为缩小比例，如1:2等。

绘图时应采用下表中规定的比例，最好选用原值比例，但也可根据机件大小和复杂程度选用放大或缩小比例。

??
??。

机械制图要求规范-国家标准

机械制图要求规范-国家标准

2.平面图形的线段分析
平面图形由线段组成，各线段必须有定形尺寸，但 定位尺寸则不一定，据此可以将线段分为三类：
(1) 已知线段
具有定形尺寸、两个方向定位尺寸的线段。
如矩形80、10， 30和 10， 18等 如矩形80、10，同心圆Ф30和Φ10，圆弧R18等。 80
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
3）连接两内接圆弧
已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（半径相减），定切点K1、K2； c）光滑连接。
4）连接两内、外接圆弧 已知连接弧半径R 连接两内、
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定 切点K1、K2； c）光滑连接。
第三节
3．注意事项
图 3-7 基本图线的应用
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚 线处于粗实线的延长线上时，为表明可见与不可见轮廓的界 线，应留出间隙。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时， 可用细实线代替点画线。 见图3-8。
是图形与实物的线性尺寸之比。 分为原值、缩小、放大三种。 比例值从表3-2中选取。
a) 1:2
b) 1：1 图3-6 不同比例的图形
c) 2：1
三、字体（GB/T14691－1993） 字体（GB/T14691－1993）
图样中书写的字体必须做到： 字体工整、笔画清楚、间隔均匀、排列整齐。 1. 字号 表示字体高度，代号为h。系列有：1.8、2.5、 3.5、5、7、10、14、20，单位mm。 2. 汉字 采用长仿宋体，字高一般不小于3.5号字，字宽为 ≈0.7h。 3. 字母和数字 可写成斜体和直体，斜体字字头向右倾75°。 指数、分数、极限偏差、注脚的数字及字母，一 般采用小一号字体。

机械制图图框标准

机械制图图框标准

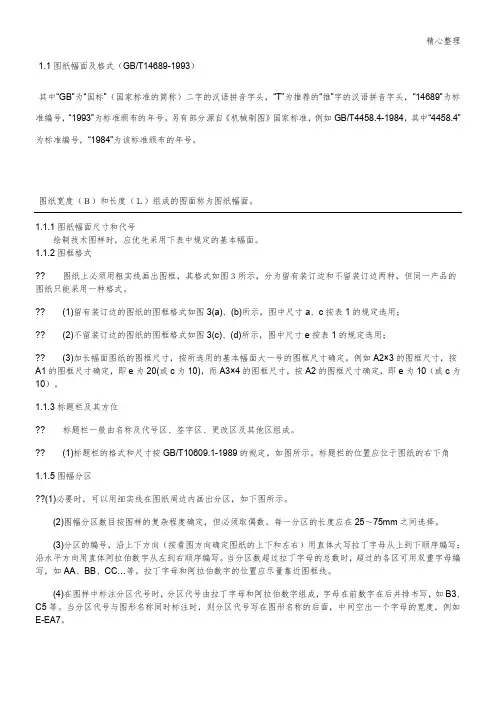

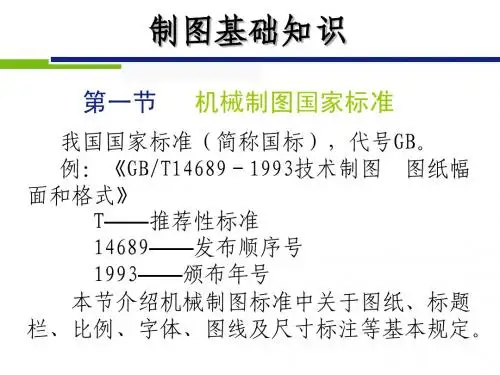

1.1 图纸幅面及格式（GB/T 14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。

另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。

图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。

1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。

1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。

(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。

例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。

1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。

(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。

标题栏的位置应位于图纸的右下角1.1.5 图幅分区(1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。

(2) 图幅分区数目按图样的复杂程度确定，但必须取偶数。

每一分区的长度应在25～75mm之间选择。

(3) 分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。

当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。

拉丁字母和阿拉伯数字的位置应尽量靠近图框线。

机械制图标准

机械制图标准

图3-13 图板和丁字尺
三、三角板 由45°和30°（60°）两块组成一副。 将三角板和丁字尺配合使用，可画出垂直 线和30°、60°、45°斜线，两块三角板结合还可 画出15°、75°等斜线。
a) 图 3-1 留有装订边的图框格式
b)
a) 图3-2 不留装订边的图框格式
b)
3.标题栏 标题栏一般位于图框线的右下角。
生产 用标 题栏
学生 用简 化格 式
4．附加符号 (1) 对中符号 在图纸边长中点画出。用粗实线由纸边向图框内伸 进5mm。 (2) 看图方向符号 一般是标题栏文字的方向。
2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
（b）
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。 尺寸线和尺寸界线一般互相垂直，必要时允许倾斜， 如图3-9b。 相互平行的尺寸线，应小尺寸在内、大尺寸在外。平 行距离一般为5～7mm。 同方向的尺寸线，应排列在一条直线上。
2.平面图形的线段分析
平面图形由线段组成，各线段必须有定形尺寸，但 定位尺寸则不一定，据此可以将线段分为三类：
(1) 已知线段
具有定形尺寸、两个方向定位尺寸的线段。
如矩形80、10，同心圆Ф30和Φ10，圆弧R18等。
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
◎锥度的画法
锥度＝D/L ＝(D－d)/l＝ 2tanα ＝1:n
1:6
a)
b)

机械制图规范

机械制图规范

机械制图规范机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。

必要时，也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。

需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。

一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。

当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。

字体的高度(用h表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。

字体高度代表字体的号数。

1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。

汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。

长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。

一般采用斜体，斜体字字头向右倾斜，与水平线约成75?角。

在同一图样上，只允许选用一种形式的字体。

六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。

图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。

机械制图要求规范-国家标准

机械制图要求规范-国家标准
1．基本规定
(1) 所注尺寸以mm为单位时单位符号省略，如用其他单 位必须注明；
(2) 所注尺寸数值是物体的真实大小，与图形大小及作 图准确度无关；
(3) 所注尺寸为物体的最后完工尺寸，否则应另加说明； (4) 每一尺寸只标注一次，应标注在该结构最清晰的图
形上。
精选课件
15
2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
精选课件
（b）
16
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行 距离一般为5～7mm。
弧交AC于F；
③ 作线段AF的垂直平分线， 交长轴于O1、交短轴于O2。
K1
分别找出O1、 O2的对称点
O3 、O4；
E
O4 FC
O1 O D O2
N
B O3
N1
④ 连接O1O2、O1O4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
应留出间隙。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时，
可用细实线代替点画线。 见图3-8。
精选课件
13
图 3-8 图线注意事项
精选课件

14
五、尺寸标注（GB/T4458.4－2003）
尺寸标注是生产中零件加工和装配的直接依据。因此 必须严格按照国标规定进行。

机械制图国家标准

机械制图国家标准

4）连接两内、外接圆弧 已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定切 点K1、K2； c）光滑连接。
第三节 平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大小 和相对位置、以及各线段的性质，才能正确、顺 利地完成图形的绘制。
一． 平面图形分析
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
只有定形尺寸、没有定位尺寸的线段。
如两个R30。
经分析得知： 只有定形、定位尺寸都具备的线段才可以直接 画出，否则需要借助于相邻的几何关系。 已知线段的作图条件都齐备，可直接画出。 中间线段需要借助于一个相邻几何关系画出。 连接线段需要借助于两个相邻几何关系才能画 出。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
见图3-8。
图 3-8 图线注意事项

机械制图图框标准

机械制图图框标准

机械制图图框标准1.幅面图纸的幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。

从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。

表中代号的意义见图3.1.19所示。

同一项工程的图纸，不宜多于两种幅面。

以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。

一般A0～A3图纸宜用横式。

图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。

图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。

涉外工程的图标应在内容下方附加译文，设计单位名称应加―中华人民共和国‖字样。

2.图线画在图纸上的线条统称图线。

图线有粗、中、细之分。

各类线型、宽度、用途如表3.1.2所示。

每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。

b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。

决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。

每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。

图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。

机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。

1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用表1所规定的基本幅面。

必要时，也允许加长幅面表1图纸幅面及图框格式尺寸2）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。

机械制图-标准化、图框、标题栏等.

机械制图-标准化、图框、标题栏等.

一、标准化基础知识简介
5、标准的编号及名称
标准编号
标准名称
GB/T 17451— 1998 技术制图 图样画法 视图
补充要素 主体要素（必备）
引导要素（表示标准所属的领域） 标准批准年号（四位数） 标准顺序号（按批准的先后顺序编排） 标准代号及属性
一、标准化基础知识简介
6、说明 JB- 机械行业 HG- 化工行业 QB- 轻工业行
业 QC- 汽车行业
“T”表示“推荐性标准”；无“T”字时表示 “强制性标准”
一、标准化基础知识简介
7、标准属性
国家标准、行业标准分为强制性标准和推荐性标准两种属 性。近来，又将强制性标准细分为：全文强制和条文强制两 种形式。
目前，我国20000个左右的国家标准中，强制性标准是少 数，仅占14.1%（国家安全、人身财产、工程建设质量、环 境质量、保护消费者利益等），绝大多数标准为推荐标准。
三、标题栏
④ 阶段标记又称图样标记，是指该图样是用于哪一生产阶段 的图样标记。根据JB/T5054.3-2000规定，分为三种： “S”——样机（样品）试制图样标记 “A”——小批试制图样标记 “B”——正式生产图样标记
⑤“共×张第×张”应填写同一代号的图样的总张数及该张 在总张数中的张次。如某一装配体的装配图画了两张图， 则两张图均应画出标题栏，填写同一“图样代号”，并分 别填写“共2张第1张”、“共2张第2张”。在大多数情况 下，同一图样代号只画一张图纸，此时，可不填写张数和 张次。
要求。
三、标题栏
2、标题栏的内容：
❖ 标题栏的组成： 标题栏一般由更改区、签字区、其他区、名称及代号
区组成，我们规定采用CAXA附带的GB Standard格式；

关于CAD中图层、图框、标题栏的标准化设置

关于CAD中图层、图框、标题栏的标准化设置

关于CAD中图层、图框、标题栏的标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。

1.字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。

注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。

字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。

图纸内，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。

达到效果如下例（字体在框格内不大不小）2.图层标准化下表是CAD中常用的图层及图层设置，供用户参考：3.图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。

图纸边框格式及尺寸：标题栏的放置位置：标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸；若标题栏的长边与图纸长边垂直时，则构成Y型图纸，在此情况下，看图的方向和看标题栏的方向一致。

标题栏的位置应位于图纸的右下角图1. 应采用的方式为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用；或将Y 型图纸的长边置于水平位置使用标题栏的格式举例及尺寸图3.标题栏（分清栏内粗细线）更改区填写说明：1.上图所示标题栏格式的左上方为更改区，更改区中的内容应由下而上顺序填写，也可根据实际情况顺延；或放在图样中其他地方，但应有表头2.标记：按有关规定或要求填写更改标记3.处数：填写同一标记所表示得更改数量4.分区：必要时，按有关规定(见图)填写5.更改文件号：填写更改所依据的文件号其他区域填写说明：1.上图所示标题栏格式的中间为其他区2.材料标记：对于需要改项目的图样一边应按照相应标准或规定填写所使用的材料。

机械制图标准图框和标题栏教学文案

机械制图标准图框和标题栏教学文案
机械制图标准图框和标题栏
A2装配图图框：图幅420x594,标题栏180x56，明细栏表头高10，其 余8
1
2
3
4
5
6
7
8
A
A
B
B
C
C
DDEF来自123
E
序号 图号或标准代号
名称及型号规格
数量
材质
单重 总重 重量
备注
(材料标记）
公司名称及 LOGO
标记 处数 分区 更改文件号 签字 日期
(图样名称）
设计
标准化
阶段标记 重量 比例
F
审核 工艺
6
批准
共张 第张 7
(图样代号） 8
A3零件图框：图幅297x420,标题栏180x56
1
2
3
4
5
A
6 A
B
B
C
D
1
2
C
(材料标记）
公司名称及LOGO
标记 处数 分区 更改文件号 签字 日期
(图样名称）
D
设计
标准化
阶段标记 重量 比例
审核 工艺
批准
共张 第张 5
(图样代号） 6
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢

机械制图国家标准

机械制图国家标准
标注 内容 图 例 说 明
线性尺 寸的数 字方向 a) b) c)
水平尺寸数字头朝 上,垂直尺寸数字头 朝左. 尽量避免在图示 30°范围内标注尺寸. 无法避免时,可按b, c图标注
角度 尺寸
尺寸界限沿径 向引出,尺寸线 画成圆弧,圆心 是该角的顶点. 角度数字一律 水平书写,一般 注写在尺寸线中 断处.必要时可 写在上方或外面, 也可引出标注 直径,半径的 尺寸数字前应 分别加符号φ,R. 大圆弧 无法标出圆心位 置时,可按c,d 图示标注
平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大 小和相对位置,以及各线段的性质,才能正确, 顺利地完成图形的绘制.
一. 平面图形分析
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对 位置. 尺寸分为两类(按作用):定形尺寸和定位尺寸. 确定定位尺寸的起点是基准.
(1)尺寸基准
2. 常用图线的线宽及应用
图线宽度d的规定选取系列为:0.13,0.18,0.25, 0.35,0.5,0.7,1.0,1.4,2等. 具体宽度可据图幅大小而定,一般粗线取d=0.7～ 1.0. 粗,细线宽度之比为2:1.
表3-3 基本线型及其应用
粗,细线宽度之比为2:1. 细线宽度之比为2 各类图线的应用见图3 各类图线的应用见图3-7.
◎等分线段
A 1 1' 2' 3' 4' B
2 3 4
过已知直线AB的端点A作一条任意方向辅助线,将其 n等分.将终点与已知直线终点相连. 过辅助线上的等分点作终点连线的一系列平行线与 已知直线相交,其交点即为所求等点.
◎等分圆周
A B
1 2 3 4 5 6
B' O C' D'

机械制图-国家标准1--2015、2

机械制图-国家标准1--2015、2

1.1.3.字体（GB/T14691-93）
2.字体的具体规定
字体的字号规定了八种： 20 ， 14 ， 10 ， 7 ， 5 ， 3.5 ， 2.5，1.8。字体的号数即是字体高度。如10号字，它的字 高为10mm。字体的宽度一般是字体高度的2/3左右。 （1）汉字应写成长仿宋体字，并应采用中华人民共和 国国务院正式公布推行的《汉字简化方案》中规定的简化 字。汉字的高度ｈ不应小于3.5ｍｍ。 （2）字母和数字分斜体和直体两种。斜体字的字体头 部向右倾斜15°。字母和数字各分 A型和B型两种字体。A 型字体的笔划宽度为字高的1/14，B型为1/10。
4.比例的应用举例 同一机件用不同比例画出的图形
15 60°
12
20
20
12
60°
20
1∶ 2
1∶ 1
2∶ 1
12
15
5
60°
5
15
5
1.1.3.字体（GB/T14691-93）
1.字体的一般要求 图样中除了用视图表示机件的结构形状外，还要 用文字和数字说明机件的技术要求和大小。 国家标准对图样中的汉字、拉丁字母、希腊字母、阿 拉伯数字、罗马数字的形式作了规定。 图样上所注写的汉字、数字、字母必须做到：字体工 整、笔划清楚、间隔均匀、排列整齐。这样要求的目 的是使图样清晰，文字准确，便于识读，便于交流， 给生产和科研带来方便。
1.1.1. 图纸幅面、格式及标题栏
1.图纸幅面(GB/T14689—93)
B
B
c
c
L
e
e
基本幅面及图框尺寸
幅面代号 B×L a c 10 A0 A1 A2
e
mm
A3
L

机械制图图框标准

机械制图图框标准

精心整理
(2)图幅分区数目按图样的复杂程度确定，但必须取偶数。

每一分区的长度应在25～75mm之间选择。

(3)分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。

当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。

拉丁字母和阿拉伯数字的位置应尽量靠近图框线。

(4)在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组成，字母在前数字在后并排书写，如B3、C5等。

当分区代号与图形名称同时标注时，则分区代号写在图形名称的后面，中间空出一个字母的宽度，例如E-EA7。

精心整理
1.2比例（GB/T14690-1993）
?? (1)图中图形与其实物相应要素的线性尺寸之比称为比例。

?? (2)比值为1的比例称为原值比例，即1:1。

比值大于的比例称为放大比例，如2:1等。

比值小于的比例称为缩小比例，如1:2等。

绘图时应采用下表中规定的比例，最好选用原值比例，但也可根据机件大小和复杂程度选用放大或缩小比例。

??
??。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

四、明细栏
2、明细栏的填写注意事项
⑥在明细栏中填写标准件时，其标记允许拆项填入。例如， “螺栓 GB/T 5782-2000 M12×80”，可以将“GB/T 5782 -2000”填入“代号”栏目，在“名称”栏目中则填 写“螺栓 M12×80 ”。 ⑦复杂装配图中的序号较多时，明细栏除了可直接画在标题 栏的左边外，还可作为装配图的续页单独给出。续页一般 用A4幅面竖放，下方为标题栏，明细栏的表头移至上方， 由上而下的填写，一张不够时可再加续页，格式不变。续 页的张数应该计入所属装配图的总张数中。
8、标准的复审
标准的复审周期一般不超过5年。
二、图纸幅面和格式
1、图幅的基本规定 2、通常情况下图幅的选择 3、非正常情况下的处理 4、比例的标注及选用

二、图纸幅面和格式
1、图幅的基本规定： ①适用范围：技术图样（包括原图、底图和复制图等）及有 关技术文件； ②图纸幅面尺寸及其公差：优先采用基本幅面，必要时允许 选用加长幅面（加长幅面的尺寸由基本幅面的短边成整数 倍增加后得出，如A4基本幅面 210×297,A4×3 幅面为 297×630），图纸幅面的尺寸公差按GB/T 148的规定； ③图框格式：必须用粗实线画出图框，格式分不留装订边和 留有装订边两种，但同一产品的图样只能采用一种格式， 我们规定采用CAXA附带有分区的图幅格式； ④附加符号：分为对中符号、方向符号 、剪切符号；投影符 号； ⑤图幅分区：图幅分区自定义，但必须取偶数（每一分区长 度应在25mm~75mm之间）；
4、比例的标注及选用：
比例的选择一般应与图幅的选择同时考虑。选用时通常应考虑 以下方面的因素： ①应以能充分而清晰地表达机件的结构形状，又能合理利用图 纸幅面为基本原则。 ②在满足上述基本原则的前提下，所选用的比例应该有利于采 用较小基本幅面的图纸。 ③在表达清晰、能合理利用图纸幅面的前提下，应该具体地根 据机件的尺寸大小和结构复杂程度选择比例。若条件允许，可 优先选用原值比例1：1。 ④比例和幅面的选择应考虑图样的应用场合，例如，绘制机械 加工工艺规程中的工序简图时，一般选用比值较小的比例。
2、标准化
标准化是指为在一定的范围内获得最佳秩序，对实际的或 潜在的问题制定共同的和重复使用规则的活动。
一、标准化基础知识简介
3、标准化的基本原理
标准化的基本原理通常是指统一原理、简化原理、协调原 理及最优化原理。
4、标准级别
国家标准 行业标准 地方标准 企业标准（生产的产品没有国家、行业、地方标准；为提高 产品质量和技术进步制定的严于国家、行业、地方标准的企 业产品标准）
原图和底图的区别
依据JB/T 5054.1-2000 3.3.2.1 原图是供制作底图或供复制用的图样（文 件）。原图可作为底图使用，但必须确认对图样 （文件）责任人员的规定签署正确无误。 3.3.2.2 底图是完成规定签署手续，供制作复印图 的图样。

二、图纸幅面和格式
2、通常情况下图幅的选择： 绘制技术图样时，应优 先采用右表规定的基本 幅面 要求：一般情况下采用 A3横放、A4竖放，如果 需要改变时按相关的规 定
第一章 机械制图基本规定
一、标准化基础知识简介 二、图纸幅面和格式 （GB/T14689-2008） 三、标题栏(GB/T10609.1-2008) 四、明细栏(GB/T10609.2-1989)
一、标准化基础知识简介
1、标准
标准是为在一定范围内获得最佳秩序，对活动或其结果规 定共同的和重复使用的规则、导则或特性的文件。
一、标准化基础知识简介
5、标准的编号及名称
标准编号 GB/T 17451— 1998 技术制图 标准名称 图样画法 视图 补充要素 主体要素（必备）
引导要素（表示标准所属的领域） 标准批准年号（四位数） 标准顺序号（按批准的先后顺序编排） 标准代号及属性
一、标准化基础知识简介
6、说明 JB- 机械行业 HG- 化工行业 业 QC- 汽车行业
QB- 轻工业行
“T”表示“推荐性标准”；无“T”字时表示 “强制性标准”
一、标准化基础知识简介
7、标准属性
国家标准、行业标准分为强制性标准和推荐性标准两种属 性。近来，又将强制性标准细分为：全文强制和条文强制两 种形式。 目前，我国20000个左右的国家标准中，强制性标准是少 数，仅占14.1%（国家安全、人身财产、工程建设质量、环 境质量、保护消费者利益等），绝大多数标准为推荐标准。
三、标题栏
2、标题栏的内容：

标题栏的组成： 标题栏一般由更改区、签字区、其他区、名称及代号 区组成，我们规定采用CAXA附带的GB Standard格式；
3、标题栏的填写：
①标题栏中的字体，除签名以外，其他栏目的字体均应符 合GB/T14691—1993《技术制图 字体》的规定。 ②各责任人签名时应随手签写，清晰可读即可，但不要用 仿宋字签名。 ③标题栏中的年月日应按照GB/T 7408的规定格式填写： 规定为“年”四位，“月”、“日”两位，之间不用分隔 符， 例：20090923；
三、标题栏
1、基本要求 2、标题栏的内容 3、标题栏的填写
三、标题栏
1、基本要求：



每张技术图样中均有标题栏； 标题栏在技术图样中应按GB/T 14689中所规定的位 置配置； 标题栏中的字体，签字除外应符合GB/T14691中的要 求（长仿宋体，5号字）； 需缩微复制的图样，其标题栏应满足GB/T 10609.4的 要求。
三、标题栏
④ 阶段标记又称图样标记，是指该图样是用于哪一生产阶段 的图样标记。根据JB/T5054.3-2000规定，分为三种： “S”——样机（样品）试制图样标记 “A”——小批试制图样标记 “B”——正式生产图样标记 ⑤“共×张第×张”应填写同一代号的图样的总张数及该张 在总张数中的张次。如某一装配体的装配图画了两张图， 则两张图均应画出标题栏，填写同一“图样代号”，并分 别填写“共2张第1张”、“共2张第2张”。在大多数情况 下，同一图样代号只画一张图纸，此时，可不填写张数和 张次。 ⑥填写“图样名称”时，应力求简明、规范或约定俗成。
幅面代号 尺寸 B×L
A0
A1 A2 A3 A4
841×1189
594×841 420×594 297×420 210×297
二、图纸幅面和格式
3、非正常情况下的处理： ①加长幅面（第二选择） ②加长幅面（第三选择） ③方向符号
1
2
3
4
A
A
B
B
C
C
D
标记 处 数 设 计
分 区 更改文件号 签 名 年、月、日 标准 化 阶 段 标 记 重 量 比 例 1:1 批 准 共
2
D
审 核 工 艺
1
张
3
第
张
4
1
2
3
4
5
6
A
A
B
B
C
C
D
标记 处数 分 区 更改文件号 签 名 年、月、日 设计 标准化 阶段标 记 重量 比例 1:1 审核 工艺
1 2 3 4
D
批准
5共张源自第张6①、按看标题栏的方向看图； ②、按方向符号指示的方向看图（即方向符号）位于图纸 下边后看图。
二、图纸幅面和格式
四、明细栏
3、图文档关于明细栏的填写要求
①根据电子图板CAXA提供的明细栏格式进行填写 ②明细栏中的代号保证唯一性（自制件） ③明细栏中的代号栏目中没有空白 ④明细栏中的数量为数值
四、明细栏
1、明细栏与明细表的区别：
明细栏—是装配图中的一项内容或属于装 配图的续页。 明细表—相当于全套产品图样中所有装配 图的明细栏的汇总，是不属于图样的另一 类设计文件。
四、明细栏
2、明细栏的填写注意事项
①明细栏中由下向上填写的序号应与图形中的顺序对应。 ②明细栏中的“代号”就是标题栏中的“图样代号”。 ③填写“名称”时应力求简明，如“六角头螺栓”，填为 “螺栓”即可。 ④“数量”是指该序号在所属装配体中有几件。需要注意的 是，标题栏中一般不设“数量”栏。 ⑤“备注”栏目中填写必要的补充说明，例如分区代号、表 面处理要求，或说明“外购”、“无图”等。
三、标题栏
⑦“图样代号”又可简称“图号”或“代号”。 机械图样代号一般采用隶属编号。应符合以 下两项规定： GB/T17825.3—1999 《CAD文件管理 编 号原则》 JB/T5054.4—2000 《产品图样及设计文 件编号原则》
四、明细栏
1、明细栏与明细表的区别 2、明细栏的填写注意事项 3、图文档关于明细栏的填写要求
