建筑制图与识图复习题..

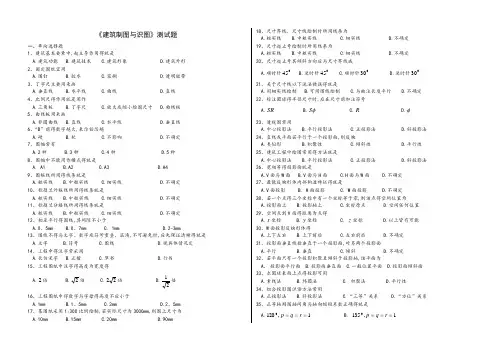

《建筑制图与识图》测试题一、单向选择题1、建筑基本要素中，起主导作用的是A ．建筑功能B ．建筑技术C ．建筑形象D ．建筑外形 2、固定图纸宜用A ．图钉B ．胶水C ．浆糊D ．透明胶带 3、丁字尺主要用来画A ．垂直线B ．水平线C ．曲线D ．直线 4、比例尺的作用是用作A ．三角板B ．丁字尺C ．放大或缩小绘图尺寸D ．曲线板 5、曲线板用来画A ．非圆曲线B ．直线C ．水平线D ．垂直线 6、“B ”前的数字越大，表示铅芯越A ．硬B ．软C ．不影响D ．不确定 7、图幅常有A ．2种B ．3种C ．4种D ．5种 8、图幅中不能用作横式的是A ． A1B ．A2C ．A3D ．A4 9、图框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 10、标题兰外框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 11、标题兰分格线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 12、相互平行的图线，其间隙不小于A ．0.5mmB ．0.7mmC ． 1mmD ．2-3mm13、图线不得与文字、数字或符号重叠、混淆，不可避免时，应先保证清晰的是 A ．文字 B ．符号 C ．图线 D ．视具体情况定 14、工程中的汉字常采用A ．长仿宋字B ．正楷C ．草书D ．行书 15、工程图纸中汉字的高度为宽度的A ．2倍B ．2倍C ．22倍D ．21倍16、工程图纸中的数字和字母的高度不应小于A ．1mmB ．1.5mmC ．2mmD ．2.5mm 17、某图纸采用1：300比例绘制，若实际尺寸为3000mm ，则图上尺寸为 A ．10mm B ．15mm C ．20mm D ．90mm18、尺寸界线、尺寸线绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 19、尺寸起止号绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 20、尺寸起止号其倾斜方向应与尺寸界线成A ．顺时针045B ．逆时针045C ．顺时针030D ．逆时针030 21、关于尺寸线以下说法错误的是A ．用细实线绘制B ．可用图线绘制C ．与被注长度平行D ．不确定 22、标注圆球的半径尺寸时，应在尺寸前加注符号A ．SRB ．φSC ．RD ．φ 23、透视图常用A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 24、直线或平面若平行于一个投影面，则反映A ．类似形B ．积聚性C ．倾斜性D ．平行性 25、建筑工程中绘图常用的方法是A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 26、宽相等的投影面是A ．V 面和W 面B ．V 面和H 面C ．H 面和W 面D ．不确定 27、最能反映形体内部构造特征的是A ．V 面投影B ． H 面投影C ． W 面投影D ．不确定 28、若一个点的三个坐标中有一个坐标等于零，则该点的空间位置为A ．投影面上B ．投影轴上C ．坐标原点D ．空间任何位置 29、空间点到V 面的距离为点的A ．x 坐标B ．y 坐标C ． z 坐标D ．以上皆有可能 30、W 面投影反映形体的A ．上下左右B ．上下前后C ．左右前后D ．不确定 31、投影面垂直线指垂直于一个投影面，对另两个投影面A ．平行B ．垂直C ．倾斜D ．不确定 32、若平面只有一个投影积聚且倾斜于投影轴，该平面为A ． 投影面平行面B ．投影面垂直面C ．一般位置平面D ．投影面倾斜面 33、求圆球表面上点的投影可用A ．素线法B ．纬圆法C ． 积聚法D ．平行性 34、组合投影图识读方法常用A ．正投影法B ．斜投影法C ．“三等”关系D ．“方位”关系 35、正等轴测图轴间角和轴向缩短系数正确的是A ．1,1200===r q p B ． 1,1350===r q pC ．5.0,1,1200===q r p D ．不确定36、为了直接表达形体内部构造，减少图中虚线，工程中常用的方法是 A ．剖切 B ．投影 C ．画轴测图 D ．画立体图 37、有两个或两个以上平行剖切平面所画的剖面图为A ．全剖B ．半剖C ．局部剖D ．阶梯剖 38、常用于地面、墙面、屋面等处表示地板拼花构造做法的是A ．全剖B ．半剖39、图中A 点的空间位置为A ．y 轴上B ．投影轴上C ．x 轴上D ．z 轴上40、图中直线AB 为A ．正垂线B ．铅垂线C ．侧垂线D ．一般位置直线41、图中平面是A ．正平面B ．侧平面C ．水平面D ．一般位置平面42、坡度1：5的意思是A ．水平方向尺寸与坡长度的比值B ．斜坡高度与水平方向尺寸比值C ．斜坡高度与坡长度的比值D ．水平方向尺寸与斜坡高度比值 43、正方体长宽高均为100mm ，其斜二测沿三个轴测轴方向的尺寸分别为 A ．100mm,50mm,50mm B ．100mm,50mm,100mm C ．100mm,100mm,100mm D ．100mm,100mm,50mm 44、右图中，点A 在B 的 A ．上右前方 B ．上右后方C ．下左前方 D ．下右前方 45 A ．相同 B ．按图名处标注的比例缩小 C ．按图名处标注的比例放大 D ．视具体情况定 46、当可见线与不可见线重合时，应画成A ．虚线B ．实线C ．中点划线D ．视具体情况定 47、14号长仿宋字的字宽是A ．14mmB ．10mmC ．7mmD ．21mm 48、正等轴测图的轴向伸缩系数是A ．0.5B ．0.82C ．1.0D ．1.38 49、关于直线的投影说法错误的是A ． 直线平行于投影面，正投影反映实长B ． 直线垂直于投影面，正投影积聚为一点C ． 直线倾斜于投影面，其投影不一定反映实长D ． 直线上任一点的投影必在该直线的投影上 50、关于曲面体，下列说法错误的是A ．曲面体可以是由平面和曲面共同组成的B ．曲面体上可以只有曲面C ．曲面体上没有平面D ．圆柱、圆锥、球都是回转曲面 51、《房屋建筑制图统一标准》规定每张图样都要画出图框，图框线采用 A ．点划线 B ．中粗实线 C ．细实线 D ．粗实线 52、尺寸界限用来限定所注尺寸的范围，采用的线型为A ．细实线B ．粗实线C ．中粗实线D ．中粗短斜线 53、当空间点同时在三个投影轴上时，其坐标A ．三个坐标均为零B ．有一个为零 54、图中直线为A ．正平线B ．铅垂线C ．侧垂线D ．空间一般位置直线 55、用来作为施工放线、开挖基槽的图纸是A ．总平面图B ．建筑施工图 C56、下列幅面的图纸，2A 幅面的尺寸是A ．mm 841594⨯B ．mm 420297⨯C ．mm 297210⨯D ．mm 594420⨯ 57、下列线型中，只有一种线宽的是A ．实线B ．虚线C ．双点划线D ．折断线 58、图纸上尺寸数字的大小与所用的比例A ．有关B ．无关C ．成正比D ．成反比 59、关于正投影法，下列说法错误的是A ．投射线互相平行B ．投射线投射角度依据需要定C ．能反映形体的真实形状和大小D ．投射线假想透过形体 60、空间点如果位于投影轴上，则该点坐标为零的个数至少有 A ．两个 B ．一个 C ．三个61、图中平面为A ．侧垂面B ．正平面C ．铅垂面D ．空间一般位置平面 62、关于同坡屋面，下列说法错误的是A ．B ．C ． 建筑跨度越大，屋脊就越低D ． 正面投影图和侧面投影图能反映屋面坡度大小 63、图样中尺寸线的线型为A ．细实线B ．中粗实线C ．中粗虚线D ．点划线 64、下列几何体不是平面体的是A ．斜面体B ．棱台C ．圆台D ．长方体01165、定位轴线用细点划线表示，末端画细实线圆，圆直径为 A ．8mm B ．11mm C ．12mm D ．14mm 66、直线在投影面上的投影A ．一定是一个点B ．可能是一个点C ．一定是一条直线D ．可能是一个方框 67、某平面与投影面垂直，其投影A ．直线B ．点C ．类似形D ．反映实形的方框68、若图形较小时，画点划线或双点划线有困难时，可用来代替的线型是 A ．点划线 B ．虚线 C ．双点划线 D ．细实线 69、虚线与虚线相交应是A ．直线相交B ．虚线相交C ．实线相交D ．线段相交 70、画尺寸起止符号应用的线型是A ．粗实线B ．中粗线C ．细实线D ．其它图线 71、标注互相平行的尺寸线时，叙述正确的是A ．大尺寸线离图样轮廓线近B ．小尺寸线离图样轮廓线近C ．大小尺寸线离图样轮廓线一样近D ．大小尺寸线离图样轮廓线一样远 72、互相平行的直线的轴测投影A ．一定平行B ．可能平行C ．可能不平行D ．可能垂直 73、三面正投影中，下面表述正确的是A ． 只要绘出V 、W 投影，利用三等关系即可画出H 面投影B ． 只要绘出V 、W 投影，对照实物，利用三等关系即可画出H 面投影C ． 对照实物，只要绘出V 、W 投影，才能利用三等关系画出H 面投影D ． 根据投影面上的一条直线，我们可以得知，它肯定是一条直线的投影 74、施工放线的基本依据是A ．平面图B ．立面图C ．侧面图D ．剖面图 75、对于8 ＠200描述正确的是A ．直径8mm 的钢筋间距200mmB ．一级直径8mm 的钢筋间距200mmC ．一级直径8mm 的钢筋中心间距200mmD ．无所谓 76、结构施工图中，表示钢筋的线型是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 77、下列不是断面图的表达形式是A ．阶梯断面图B ．移出断面图C ．中断断面图D ．重合断面图 78、下列不属于平行投影的是A ．中心投影B ．正投影C ．斜投影D ．轴测投影 79、下列图样中，不属于建筑施工图的是A ．总平面图B ．建筑立面图C ．基础平面图D ．建筑详图 80、某直线与投影面平行，其投影A ．反映实长B ．点C ．类似形D ．方框 81、檐口线平行的两个坡面相交，其交线为A ．屋脊线B ．斜脊线C ．天沟线D ．檐口线 82、求平面体上的投影实质上是求A ．母线的投影B ．棱线的投影C ．素线的投影D ．曲线的投影 83、剖面图中被剖到的部分的轮廓线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 84、剖切位置线与剖视方向线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线85、剖面图中未被剖到但沿投射方向可以看到的部分的轮廓线所用的线条是 A ．粗实线 B ．中粗实线 C ．粗虚线 D ．中粗虚线 86、定位轴线末端圆圈所用直径为A ．8mmB ．10mmC ． 8-10mmD ．24mm 87、 表示A ． 1号轴线之后附加的第一根轴线B ．1号轴线之前附加的第一根轴线C ．2号轴线之后附加的第一根轴线D ．2号轴线之前附加的第一根轴线 88、索引符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 89、索引符号所用的圆的直径是A ．8mmB ．10mmC ． 8-10mmD ．24mm 90、详图符号所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 91、详图符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 92、标高符号所用的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 93、指北针所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 94、指北针所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 95、表示A ．普通砖B ．耐火砖C ．安全网D ．多孔材料 96、楼梯平面图属于A ．建筑施工图B ．结构施工图C ．设备施工图D ．楼梯详图 97、既可用纬圆法，又可用素线法求形体表面上点的是A ．棱锥B ．圆台C ．球体D ．圆柱体 98、外墙详图属于A ．结构施工图B ．建筑施工图C ．构件详图D ．结构详图99、建筑施工图中的各种图纸，是从各个不同的角度来反映同一栋建筑物的，因此各图纸之间一定有其内在的联系，反映这种联系的是A ．图名B ．比例C ．定位轴线D ．图例 100、以下详图不属于构造节点详图的是A ．檐口B ．楼梯C ．窗台D ．勒脚二、简答题1、 建筑工程施工图按专业分工不同可分为几种？2、 解释下列符号、图例、或代号的含义(1) DL(2) (3)(4) 10 ＠200(5)Y-DL3、 建筑制图中常用的剖面图有哪些？4、 何谓同坡屋面？它有哪些投影特点？5、 建筑工程各工种的施工图一般包括哪些？答：基本图和详图6、 建筑底层平面图中，能表示的内容一般有哪些？7、 什么是基础平面图？什么是基础详图？8、 建筑立面图按建筑立面的主次可分为哪几种？9、 断面图的表示形式有哪几种？10、剖面图按剖切面不同可分为哪几种？其符号有哪几部分组成？11、结构施工图包含哪几种？12、同一个物体三个投影图之间具有什么关系？13、垂直于一个投影面的直线有何投影特性？14、什么叫建筑平面图？它有何作用？15、楼梯详图一般有哪几部分组成？16、建筑工程施工图按专业分工不同可分为哪几部分？17、建筑平面图中，外墙尺寸一般分为三道标注，最外面一道是什么？表示建筑物的什么尺寸？中间一道尺寸表示什么？是房间的什么尺寸？最里面一道尺寸表示什么？18、结构施工图主要包括哪些内容？19、什么是建筑总平面图？它有何作用？三、作图题o3、根据形体的三面或两面投影，作出其正等轴测图。

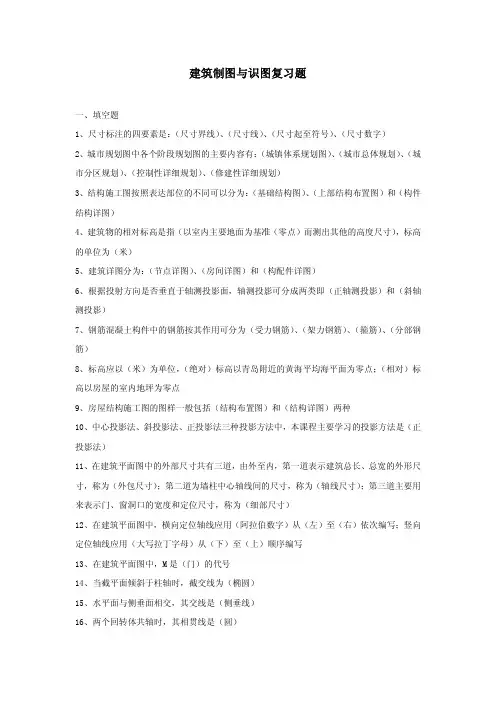

建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）7、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）8、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点9、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种10、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）11、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）12、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写13、在建筑平面图中，M是（门）的代号14、当截平面倾斜于柱轴时，截交线为（椭圆）15、水平面与侧垂面相交，其交线是（侧垂线）16、两个回转体共轴时，其相贯线是（圆）17、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。

（对）2、拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。

建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

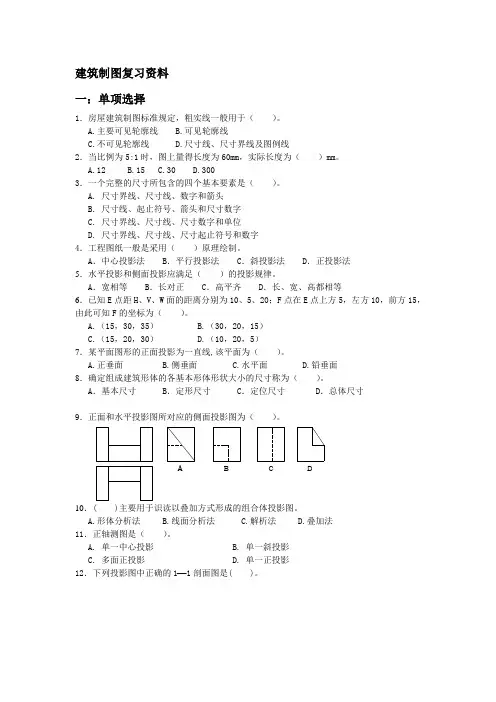

建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。

A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线D.尺寸线、尺寸界线及图例线2．当比例为5:1时，图上量得长度为60mm，实际长度为（）mm。

A.12B.15C.30D.3003．一个完整的尺寸所包含的四个基本要素是（）。

A. 尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C. 尺寸界线、尺寸线、尺寸数字和单位D. 尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。

A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。

A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知E点距H、V、W面的距离分别为10、5、20；F点在E点上方5，左方10，前方15，由此可知F的坐标为（）。

A.（15，30，35）B.（30，20，15）C.（15，20，30）D.（10，20，5）7．某平面图形的正面投影为一直线,该平面为（）。

A.正垂面B.侧垂面C.水平面D.铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。

A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（）。

A B C D10．( )主要用于识读以叠加方式形成的组合体投影图。

A.形体分析法B.线面分析法C.解析法D.叠加法11．正轴测图是（）。

A. 单一中心投影B. 单一斜投影C. 多面正投影D. 单一正投影12．下列投影图中正确的1 1剖面图是( )。

1-1A1-1B 1-1C 1-1D13．在建筑平面图中有剖切位置符号及编号 ，其对应图为 ( )。

A. 断面图、从上向下投影B. 断面图、从下向上投影C. 断面图、从后向前投影D. 断面图、从前向后投影 14．（ ）主要用来确定新建房屋的位置、朝向以及周边环境关系。

A ．建筑平面图B ．建筑立面图C ．建筑总平面图D ．功能分区图 15．表示为（ ）。

《建筑工程制图与识图》试卷一、单项选择题（每小题2分，共60分）1、柱子内部钢筋按受力方向分为（）两类A.纵向钢筋、横向箍筋（正确答案）B.箍筋、拉筋C.基础插筋、中部钢筋D.主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线（正确答案）D.侧垂线3我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。

A建筑B结构C绝对（正确答案）D相对4标题栏放在图纸的（）。

A右下角（正确答案）B左下角C右上角D左上角5、找出与投影图相对应的立体图形（D ）6、在建筑施工图中，出现详图索引符号其中分母的3 表示（）A.图纸的图幅为3号B.详图所在图纸编号为3（正确答案）C.被索引的图纸编号为3D.详图（节点）的编号为37、在建筑施工图中，标高单位为（）A.米（正确答案）B.分米C.厘米D.毫米8、在总平面图中用粗实线画出的图例其意为（）A.围墙B.原有的建筑物C.要拆除的建筑物D.新建的建筑物（正确答案）9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A.积聚性B.同素性C.从属性（正确答案）D.定比性10、A2图纸尺寸为（）A.841594B.594420 （正确答案）C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。

A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字（正确答案）C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。

A.高度平行B.长度平行（正确答案）C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。

A.曲线B.直线（正确答案）C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。

A.集中标注B.原位标注（正确答案）C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。

A.1号框架梁，两跨一端带悬挑（正确答案）B.1号框架梁，两跨两端带悬挑C.1号非框架梁，两跨一端带悬挑D.1号非框架梁，两跨两端带悬挑16、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（）A./（正确答案）B.；C.C.+17、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（B）A.10d 85mm中取大值（正确答案）d 85mm中取大值d 85mm中取大值B.10d 75mm中取大值C.12d 85mm中取大值D.12d 75mm中取大值18、架立钢筋同支座负筋的搭接长度为：（C）A.15d（正确答案）B.12dd B.12dd B.12d C.150 D.25019、柱的第一根箍筋距基础顶面的距离是（）。

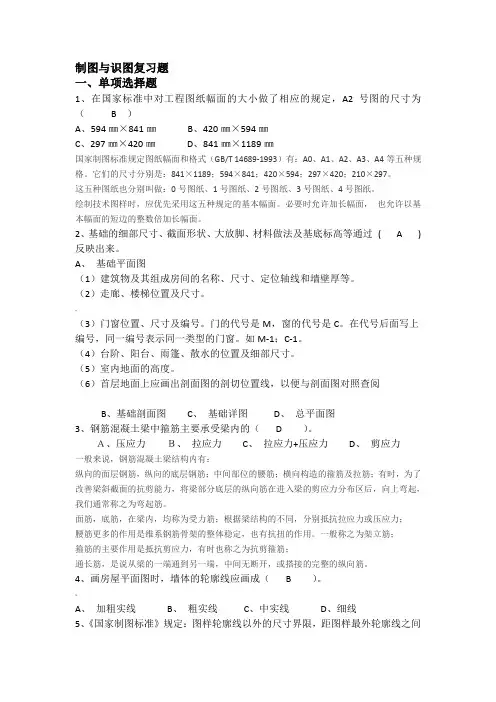

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（ B ）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

"（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

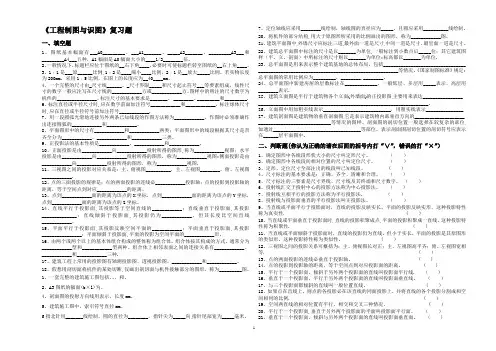

《工程制图与识图》复习题一、填空题1、图纸基本幅面有___A0_________、___A1_______、_____A2_______、_________A3___和_________A4___五种，A1幅面是A0幅面大小的____1/2________倍。

2、一般情况下，标题栏应位于图纸的__右下角____，必要时可使标题栏转至图纸的__右上角____。

3、1﹕1是___原______比例,1﹕2是____缩小____比例，2﹕1是__放大_____比例。

若实物长度为200mm，采用1﹕5比例，在图上的长度应为__40____mm。

4、一个完整的尺寸由_尺寸线______、_尺寸界限_____和尺寸起止符号___等要素组成，线性尺寸的数字一般应注写在尺寸线的____________方或____________方。

图样中的所注的尺寸数字为机件的________________。

标注尺寸的基本要求是_______、 ________、_________和_________.6、标注直径或半径尺寸时,应在数字前面加注符号____________和____________，标注球体尺寸时,应在直径或半径符号前加注符号____________.7、用一段圆弧光滑地连接另外两条已知线段的作图方法称为____________，作图时必须准确作出连接圆弧的____________和____________。

8、平面图形中的尺寸有____________和____________两类；平面图形中的线段根据其尺寸是否齐全分为____________、____________和____________三类。

9、正投影法的基本性质是____________、____________和____________。

10、正面投影是由____________向____________投射所得的图形,称为____________视图；水平投影是由____________向____________投射所得的图形，称为____________视图;侧面投影是由____________向____________投射所得的图形，称为____________视图.11、三视图之间的投影对应关系是：主、俯视图__________，主、左视图________，俯、左视图____________.12、点的三面投影的规律是：点的两面投影的连线必____________投影轴；点的投影到投影轴的距离，等于空间点到对应____________的距离。

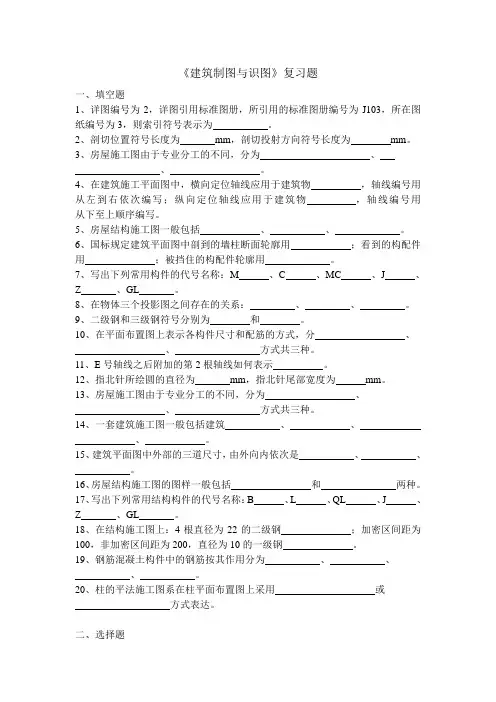

《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为mm，剖切投射方向符号长度为mm。

3、房屋施工图由于专业分工的不同，分为、、。

4、在建筑施工平面图中，横向定位轴线应用于建筑物，轴线编号用从左到右依次编写；纵向定位轴线应用于建筑物，轴线编号用从下至上顺序编写。

5、房屋结构施工图一般包括、、。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用；看到的构配件用；被挡住的构配件轮廓用。

7、写出下列常用构件的代号名称：M 、C 、MC 、J 、Z 、GL 。

8、在物体三个投影图之间存在的关系：、、。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分、、方式共三种。

11、E号轴线之后附加的第2根轴线如何表示。

12、指北针所绘圆的直径为mm，指北针尾部宽度为mm。

13、房屋施工图由于专业分工的不同，分为、、方式共三种。

14、一套建筑施工图一般包括建筑、、、。

15、建筑平面图中外部的三道尺寸，由外向内依次是、、。

16、房屋结构施工图的图样一般包括和两种。

17、写出下列常用结构构件的代号名称：B 、L 、QL 、J 、Z 、GL 。

18、在结构施工图上：4根直径为22的二级钢；加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为、、、。

20、柱的平法施工图系在柱平面布置图上采用或方式表达。

二、选择题1、A2幅面图纸尺寸b×l（单位：毫米）正确的是。

A、594×841B、841×420C、420×594D、420×2972、平面与某投影面平行，则在该投影面上投影为。

A、一直线B、一斜线C、平面实形D、其他3、水平投影和侧面投影应满足的投影规律。

A、长对正B、宽相等C、高平齐D、长、宽、高都相等4、正面和水平投影图所对应的侧面投影图为。

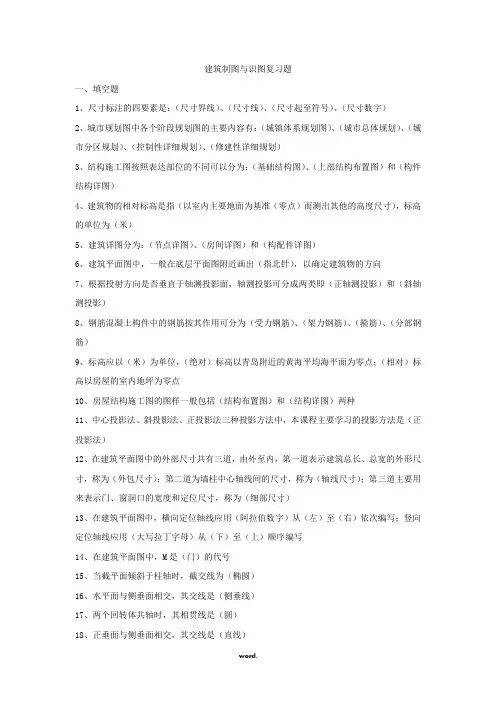

建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、建筑平面图中，一般在底层平面图附近画出（指北针），以确定建筑物的方向7、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）8、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）9、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点10、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种11、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）12、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）13、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写14、在建筑平面图中，M是（门）的代号15、当截平面倾斜于柱轴时，截交线为（椭圆）16、水平面与侧垂面相交，其交线是（侧垂线）17、两个回转体共轴时，其相贯线是（圆）18、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）。

A、门窗的高度B、内墙位置C、地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（），图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C、序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、10B、7C、14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmB、20mmC、24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1∶50比例绘图，实际尺寸10M，图纸尺寸是（）。

A、400mmB、200mmC、100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）。

A、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

A、三种B、二种C、四种D、一种正确答案：B17、建筑结构按层数来划分有底层结构、高层结构与（）。

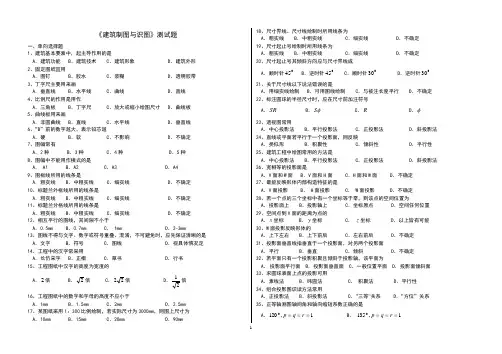

《建筑制图与识图》测试题一、单向选择题1、建筑基本要素中,起主导作用得就是A.建筑功能B.建筑技术C.建筑形象D.建筑外形 2、固定图纸宜用A.图钉B.胶水C.浆糊D.透明胶带 3、丁字尺主要用来画A.垂直线B.水平线C.曲线D.直线 4、比例尺得作用就是用作A.三角板B.丁字尺C.放大或缩小绘图尺寸D.曲线板 5、曲线板用来画A.非圆曲线B.直线C.水平线D.垂直线 6、“B ”前得数字越大,表示铅芯越A.硬B.软C.不影响D.不确定 7、图幅常有A.2种B.3种C.4种D.5种 8、图幅中不能用作横式得就是A. A1B.A2C.A3D.A49、图框线所用得线条就是A.粗实线B.中粗实线C.细实线D.不确定 10、标题兰外框线所用得线条就是A.粗实线B.中粗实线C.细实线D.不确定 11、标题兰分格线所用得线条就是A.粗实线B.中粗实线C.细实线D.不确定 12、相互平行得图线,其间隙不小于A.0、5mmB.0、7mmC. 1mmD.2-3mm 13、图线不得与文字、数字或符号重叠、混淆,不可避免时,应先保证清晰得就是 A.文字 B.符号 C.图线 D.视具体情况定14、工程中得汉字常采用A.长仿宋字B.正楷C.草书D.行书 15、工程图纸中汉字得高度为宽度得A.2倍B.2倍C.22倍D.21倍16、工程图纸中得数字与字母得高度不应小于A.1mmB.1、5mmC.2mmD.2、5mm 17、某图纸采用1:300比例绘制,若实际尺寸为3000mm,则图上尺寸为 A.10mm B.15mm C.20mm D.90mm 18、尺寸界线、尺寸线绘制时所用线条为A.粗实线B.中粗实线C.细实线D.不确定 19、尺寸起止号绘制时所用线条为A.粗实线B.中粗实线C.细实线D.不确定 20、尺寸起止号其倾斜方向应与尺寸界线成A.顺时针045B.逆时针045C.顺时针030D.逆时针030 21、关于尺寸线以下说法错误得就是A.用细实线绘制B.可用图线绘制C.与被注长度平行D.不确定 22、标注圆球得半径尺寸时,应在尺寸前加注符号A.SRB.φSC.RD.φ23、透视图常用A.中心投影法B.平行投影法C.正投影法D.斜投影法 24、直线或平面若平行于一个投影面,则反映A.类似形B.积聚性C.倾斜性D.平行性25、建筑工程中绘图常用得方法就是A.中心投影法B.平行投影法C.正投影法D.斜投影法 26、宽相等得投影面就是A.V 面与W 面B.V 面与H 面C.H 面与W 面D.不确定 27、最能反映形体内部构造特征得就是A.V 面投影B. H 面投影C. W 面投影D.不确定 28、若一个点得三个坐标中有一个坐标等于零,则该点得空间位置为A.投影面上B.投影轴上C.坐标原点D.空间任何位置 29、空间点到V 面得距离为点得A.x 坐标B.y 坐标C. z 坐标D.以上皆有可能 30、W 面投影反映形体得A.上下左右B.上下前后C.左右前后D.不确定 31、投影面垂直线指垂直于一个投影面,对另两个投影面A.平行B.垂直C.倾斜D.不确定 32、若平面只有一个投影积聚且倾斜于投影轴,该平面为A ． 投影面平行面 B.投影面垂直面 C.一般位置平面 D.投影面倾斜面 33、求圆球表面上点得投影可用A.素线法B.纬圆法C. 积聚法D.平行性 34、组合投影图识读方法常用A.正投影法B.斜投影法C.“三等”关系D.“方位”关系 35、正等轴测图轴间角与轴向缩短系数正确得就是A.1,1200===r q p B. 1,1350===r q pC.5.0,1,1200===q r p D.不确定36、为了直接表达形体内部构造,减少图中虚线,工程中常用得方法就是 A.剖切 B.投影 C.画轴测图 D.画立体图 37、有两个或两个以上平行剖切平面所画得剖面图为A.全剖B.半剖C.局部剖D.阶梯剖 38、常用于地面、墙面、屋面等处表示地板拼花构造做法得就是A.全剖B.半剖39、图中A 点得空间位置为A.y 轴上B.投影轴上C.x 轴上D.z 轴上40、图中直线AB 为A.正垂线B.铅垂线C.侧垂线D.一般位置直线41、图中平面就是A.正平面B.侧平面C.水平面D.一般位置平面 42、坡度1:5得意思就是A.水平方向尺寸与坡长度得比值B.斜坡高度与水平方向尺寸比值C.斜坡高度与坡长度得比值D.水平方向尺寸与斜坡高度比值 43、正方体长宽高均为100mm,其斜二测沿三个轴测轴方向得尺寸分别为 A.100mm,50mm,50mm B.100mm,50mm,100mm C.100mm,100mm,100mm D.100mm,100mm,50mm 44、右图中,点A 在B 得 A.上右前方 B.上右后方 C.下左前方 D.下右前方 45 A.相同 B.按图名处标注得比例缩小 C.按图名处标注得比例放大 D.视具体情况定 46、当可见线与不可见线重合时,应画成A.虚线B.实线C.中点划线D.视具体情况定 47、14号长仿宋字得字宽就是A.14mmB.10mmC.7mmD.21mm 48、正等轴测图得轴向伸缩系数就是A.0、5B.0、82C.1、0D.1、3849、关于直线得投影说法错误得就是A ． 直线平行于投影面,正投影反映实长B ． 直线垂直于投影面,正投影积聚为一点C ． 直线倾斜于投影面,其投影不一定反映实长D ． 直线上任一点得投影必在该直线得投影上 50、关于曲面体,下列说法错误得就是A.曲面体可以就是由平面与曲面共同组成得B.曲面体上可以只有曲面C.曲面体上没有平面D.圆柱、圆锥、球都就是回转曲面 51、《房屋建筑制图统一标准》规定每张图样都要画出图框,图框线采用 A.点划线 B.中粗实线 C.细实线 D.粗实线 52、尺寸界限用来限定所注尺寸得范围,采用得线型为A.细实线B.粗实线C.中粗实线D.中粗短斜线 53、当空间点同时在三个投影轴上时,其坐标A.三个坐标均为零B.有一个为零 54、图中直线为A.正平线B.铅垂线C.侧垂线D.空间一般位置直线55、用来作为施工放线、开挖基槽得图纸就是A.总平面图B.建筑施工图C.56、下列幅面得图纸,2A 幅面得尺寸就是A.mm 841594⨯B.mm 420297⨯C.mm 297210⨯D.mm 594420⨯ 57、下列线型中,只有一种线宽得就是A.实线B.虚线C.双点划线D.折断线 58、图纸上尺寸数字得大小与所用得比例A.有关B.无关C.成正比D.成反比 59、关于正投影法,下列说法错误得就是A.投射线互相平行B.投射线投射角度依据需要定C.能反映形体得真实形状与大小D.投射线假想透过形体 60、空间点如果位于投影轴上,则该点坐标为零得个数至少有 A.两个 B.一个 C.三个61、图中平面为A.侧垂面B.正平面C.铅垂面D.空间一般位置平面 62、关于同坡屋面,下列说法错误得就是A ．B ． 房屋跨度相等时,有几个屋面相交,C ． 建筑跨度越大,屋脊就越低D ． 正面投影图与侧面投影图能反映屋面坡度大小 63、图样中尺寸线得线型为A.细实线B.中粗实线C.中粗虚线D.点划线 64、下列几何体不就是平面体得就是A.斜面体B.棱台C.圆台D.长方体01165、定位轴线用细点划线表示,末端画细实线圆,圆直径为 A.8mm B.11mm C.12mm D.14mm 66、直线在投影面上得投影A.一定就是一个点B.可能就是一个点C.一定就是一条直线D.可能就是一个方框 67、某平面与投影面垂直,其投影A.直线B.点C.类似形D.反映实形得方框68、若图形较小时,画点划线或双点划线有困难时,可用来代替得线型就是 A.点划线 B.虚线 C.双点划线 D.细实线 69、虚线与虚线相交应就是A.直线相交B.虚线相交C.实线相交D.线段相交 70、画尺寸起止符号应用得线型就是A.粗实线B.中粗线C.细实线D.其它图线 71、标注互相平行得尺寸线时,叙述正确得就是A.大尺寸线离图样轮廓线近B.小尺寸线离图样轮廓线近C.大小尺寸线离图样轮廓线一样近D.大小尺寸线离图样轮廓线一样远 72、互相平行得直线得轴测投影A.一定平行B.可能平行C.可能不平行D.可能垂直 73、三面正投影中,下面表述正确得就是A ． 只要绘出V 、W 投影,利用三等关系即可画出H 面投影B ． 只要绘出V 、W 投影,对照实物,利用三等关系即可画出H 面投影C ． 对照实物,只要绘出V 、W 投影,才能利用三等关系画出H 面投影D ． 根据投影面上得一条直线,我们可以得知,它肯定就是一条直线得投影 74、施工放线得基本依据就是A.平面图B.立面图C.侧面图D.剖面图 75、对于8 ＠200描述正确得就是A.直径8mm 得钢筋间距200mmB.一级直径8mm 得钢筋间距200mmC.一级直径8mm 得钢筋中心间距200mmD.无所谓 76、结构施工图中,表示钢筋得线型就是A.粗实线B.中粗实线C.粗虚线D.中粗虚线 77、下列不就是断面图得表达形式就是A.阶梯断面图B.移出断面图C.中断断面图D.重合断面图 78、下列不属于平行投影得就是A.中心投影B.正投影C.斜投影D.轴测投影 79、下列图样中,不属于建筑施工图得就是A.总平面图B.建筑立面图C.基础平面图D.建筑详图 80、某直线与投影面平行,其投影A.反映实长B.点C.类似形D.方框 81、檐口线平行得两个坡面相交,其交线为A.屋脊线B.斜脊线C.天沟线D.檐口线 82、求平面体上得投影实质上就是求A.母线得投影B.棱线得投影C.素线得投影D.曲线得投影 83、剖面图中被剖到得部分得轮廓线所用得线条就是A.粗实线B.中粗实线C.粗虚线D.中粗虚线 84、剖切位置线与剖视方向线所用得线条就是A.粗实线B.中粗实线C.粗虚线D.中粗虚线85、剖面图中未被剖到但沿投射方向可以瞧到得部分得轮廓线所用得线条就是 A.粗实线 B.中粗实线 C.粗虚线 D.中粗虚线 86、定位轴线末端圆圈所用直径为A.8mmB.10mmC. 8-10mmD.24mm 87、 表示A ． 1号轴线之后附加得第一根轴线 B.1号轴线之前附加得第一根轴线C.2号轴线之后附加得第一根轴线D.2号轴线之前附加得第一根轴线 88、索引符号所用得圆得线型就是A.粗实线B.细实线C.粗虚线D.细虚线 89、索引符号所用得圆得直径就是A.8mmB.10mmC. 8-10mmD.24mm 90、详图符号所用得圆得直径就是A.8mmB.10mmC. 14mmD.24mm 91、详图符号所用得圆得线型就是A.粗实线B.细实线C.粗虚线D.细虚线 92、标高符号所用得线型就是A.粗实线B.细实线C.粗虚线D.细虚线 93、指北针所用得圆得直径就是A.8mmB.10mmC. 14mmD.24mm 94、指北针所用得圆得线型就是A.粗实线B.细实线C.粗虚线D.细虚线 95、表示 A.普通砖 B.耐火砖 C.安全网 D.多孔材料 96、楼梯平面图属于A.建筑施工图B.结构施工图C.设备施工图D.楼梯详图 97、既可用纬圆法,又可用素线法求形体表面上点得就是A.棱锥B.圆台C.球体D.圆柱体 98、外墙详图属于A.结构施工图B.建筑施工图C.构件详图D.结构详图99、建筑施工图中得各种图纸,就是从各个不同得角度来反映同一栋建筑物得,因此各图纸之间一定有其内在得联系,A.图名B.比例C.100A.檐口B.楼梯C.窗台二、简答题1、2、(1)DL(2)(3)(4) 10φ＠200(5)Y-DL3、4、5、答:基本图与详图6、建筑底层平面图中,7、8、9、1011121314151617、建筑平面图中,1819三、作图题2、补全第三投影3、根据形体得三面或两面投影,作出其正等轴测图。

单选1、A3图纸尺寸的长×宽是（）。

A．841×1189 B．594×841 C．420×594 D．297×4202、直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A．类似性B．平行性C．从属性D．实形性3、（）的投影特性是：（l）正面投影积聚成直线；（2）水平投影和侧面投影为平面的类似形。

A．正垂面B．水平面 C．铅垂面 D．侧垂面4、三面投影展开图中，正面图反映形体的方位关系是（）。

A．前后、左右B．上下、左右C．上下、前后 D．不确定5、三面投影是如何展开的（）。

A．水平面H绕OX轴向下旋转90°，侧面W绕OZ轴向右旋转90°B．正平面H绕OX轴向下旋转90°，侧面W绕OZ轴向左旋转90°C．水平面H绕OX轴向上旋转90°，侧面W绕OZ轴向右旋转90°D．水平面H绕OX轴向下旋转90°，正平面W绕OZ轴向右旋转90°6、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。

A．5m B．50m C．500m D．5000m7、“φ8@200”没能表达出这种钢筋的（）。

A．弯钩形状 B．级别 C．直径 D．间距8、钢筋工程施工中要看懂( )。

A．总平面图B．土建施工图C．结构施工图D．土建施工图与结构施工图9、房屋结构中框架代号为（）。

A．KJ B．GJ C．CJ D．ZJ10、不属于建筑平面图的是（）。

A．标准层平面图 B．底层平面图C．基础平面图 D．屋顶平面图A．条形基础 B形基础17、在建筑平面图中，位于附加轴线的正确表达是（A. B. C. D.18、建筑平面图是假想用一个水平剖切平面在（当位置将房屋剖切开来所作的水平面投影图。

D ．圈梁以上19、建筑平面图实质上是（ ）。

单选1、A3图纸尺寸的长×宽是（）。

A．841×1189 B．594×841 C．420×594 D．297×4202、直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A．类似性B．平行性C．从属性D．实形性3、（）的投影特性是：（l）正面投影积聚成直线；（2）水平投影和侧面投影为平面的类似形。

A．正垂面B．水平面C．铅垂面D．侧垂面4、三面投影展开图中，正面图反映形体的方位关系是（）。

A．前后、左右B．上下、左右C．上下、前后D．不确定5、三面投影是如何展开的（）。

A．水平面H绕OX轴向下旋转90°，侧面W绕OZ轴向右旋转90°B．正平面H绕OX轴向下旋转90°，侧面W绕OZ轴向左旋转90°C．水平面H绕OX轴向上旋转90°，侧面W绕OZ轴向右旋转90°D．水平面H绕OX轴向下旋转90°，正平面W绕OZ轴向右旋转90°6、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。

A．5m B．50m C．500m D．5000m7、“φ8@200”没能表达出这种钢筋的（）。

A．弯钩形状B．级别C．直径D．间距8、钢筋工程施工中要看懂( )。

A．总平面图B．土建施工图C．结构施工图D．土建施工图与结构施工图9、房屋结构中框架代号为（）。

A．KJ B．GJ C．CJ D．ZJ10、不属于建筑平面图的是（）。

A．标准层平面图B．底层平面图C．基础平面图D．屋顶平面图11、对于风向频率玫瑰图说法错误的是（）。

A．它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B．实线表示全年风向频率C ．虚线表示夏季风向频率D．图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上12、工程图纸一般是采用（）原理绘制。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为( B )A、594 mmX841 mmB、420 mmX594 mmC、297 mm X420 mmD、841 mm X1189 mm国家制图标准规定图纸幅面和格式( GB/T 14689-1993 )有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841 X1189 ; 594 X841 ; 420 X594 ; 297 X420 ; 210 X297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过(A ) 反映出来。

A、基础平面图(1)建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

(2)走廊、楼梯位置及尺寸。

(3)门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1 ; C-1 o(4)台阶、阳台、雨篷、散水的位置及细部尺寸。

(5)室地面的高度。

(6)首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁的( D )oA、压应力E、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（ B ）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

1、以下建筑平面图纸中需要标明指北针的是〔〕。

B、基层平面图2、原位标明代表该部位的特别数值，施工时应以原位标明取值优先。

C、平法3、两个或两个以上的点、线、面拥有同一的投影时，那么称它们的投影〔〕。

D、重合4、建筑详图的比率范围为〔〕。

D、1:1-1:505、楼梯详图中需要标明的不不过各样尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。

C、结构设计6、建筑用地范围内全部建筑物占地的面积与用地总面积之比叫做〔〕。

A、建筑系数7、将原状图放大后加以充分，清楚详细地标明尺寸、写出说明，并将装饰纹样进行具象增补以便参照的图样是〔〕。

B、局部放大图8、建筑给排水施工图中应画成粗实线的是〔〕。

C、排水和重力流管线9、根基详图往常为用〔〕剖切平面沿垂直于定位轴线方向切开根基所获得的断面图。

B、铅垂10、柱平法施工图中，柱在不一样标准层截面频频变化时，可采纳〔〕，其他状况宜用截面注写方式。

C、列表注写方式11、用于绘制晒图底版的图纸是〔〕。

C、硫酸纸12、装饰平面部署图的剖切形式和地点与建筑平面图〔〕。

B、完好同样13、框架结构的楼层结构部署图中被现浇板遮遮住的梁不行见轮廓线应画成〔〕。

A、细虚线14、房子建筑的平面图往常采纳的比率为〔〕。

B、1:10015、图纸的大小称为〔〕。

A、图幅16、主要表示承重结构的部署状况，构件种类、大小以及结构作法等的图纸是〔〕。

B、结构施工图17、反应电气系统根本构成、主要电气设施、元件之间的连结状况以及规格、型号、参数等的图纸称为〔〕。

C、电气系统图18、建筑总平面图察看基地的地貌特色主要依赖阅读〔〕。

D、等高线19、察看以以下列图例，阅读正确的选项是〔〕。

D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是〔〕。

D、定位21、建筑剖面图是设想用一个或多个垂直于外墙轴线的〔〕，将房子剖开，所得的投影图。

B、铅垂剖切面22、建筑物宽度方向的墙叫做〔〕。
