2021年建筑制图与识图知识考试题库及答案(完整版)

建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。

2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。

二、（12分）根据轴测图，画出三画投影图。

三、（10分）根据主观视图和左视图，画出俯视图。

四、（18分）画出1—1、2—2剖面图。

五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。

（2）（2）注出大放脚的高度。

（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。

要求完成：（1）补全平面图中的尺寸数字和轴线编号。

（2）补全南立面图中的标高数字。

（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。

（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。

三、本题10分。

四、本题18分。

1—1—1剖面图，10分；2—2剖面图8分。

五、本题8分。

六、本题12分。

其中：（1）6分；（2）3分；（3）3分。

七、本题30分。

如图所示，每处1分，共30分。

建筑制图及识图考试模拟题（附参考答案）一、单选题（共43题，每题1分，共43分）1.圆球在三个基本投影面上的投影结果为()。

A、两个圆一个正方形B、三个大小不相等的圆C、一个圆两个正方形D、三个大小相等的圆正确答案：D2.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是()。

A、5000mB、50mC、5mD、500m正确答案：B3.平屋面或坡度不大于1/10的屋面,易受雷击的部位是().A、屋角、屋脊、檐角B、屋角、屋脊、檐角、屋檐C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：D4.某三边形图形与V面倾斜，该平面的V面投影为()。

A、平面的类似形B、平面的实形C、平面的相似形D、一直线正确答案：A5.平行于H投影面的平面在V和W投影面上的投影为()。

A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D6.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C7.H面投影反映形体的()。

A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C8.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以()表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A9.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。

A、总平面图B、基础详图C、基础剖面图D、基础平面图正确答案：C10.下列拉丁字母中，可以用做定位轴线编号的是()。

A、LB、OC、ID、Z正确答案：A11.已知E点在F点正上方,则E和F两点的()坐标值A、x方向B、y方向C、z方向D、所有方向正确答案：C12.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：C13.关于标高，下列()的说法是错误的。

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）oA、门窗的高度B、内墙位置C^地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（）,图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C＞序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm oA、10B、7C>14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmBs20mmC>24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）oA^400mmB、200mmC^100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）oA、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

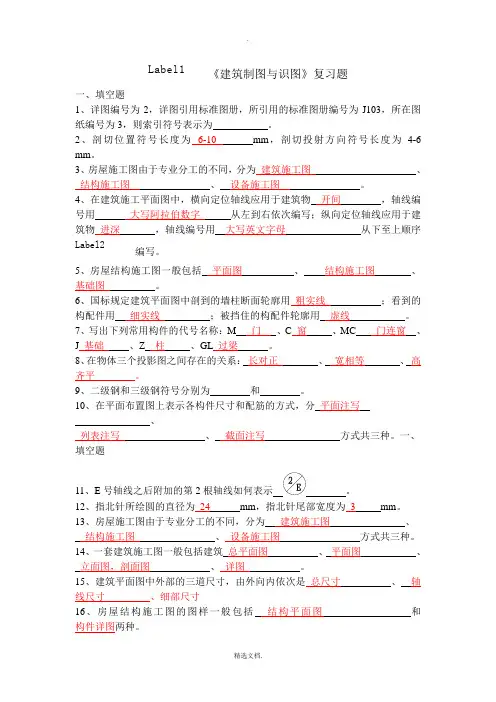

Label1《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为6-10 mm，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。

4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括平面图、结构施工图、基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的代号名称：M 门、C窗、MC 门连窗、J基础、Z 柱、GL过梁。

8、在物体三个投影图之间存在的关系：长对正、宽相等、高齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分平面注写、列表注写、截面注写方式共三种。

一、填空题11、E号轴线之后附加的第212、指北针所绘圆的直径为24mm，指北针尾部宽度为3mm。

13、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图方式共三种。

14、一套建筑施工图一般包括建筑总平面图、平面图、立面图，剖面图、详图。

15、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸、轴线尺寸、细部尺寸16、房屋结构施工图的图样一般包括结构平面图和构件详图两种。

17、写出下列常用结构构件的代号名称：B板、L 梁、QL 圈梁、J基础、Z 柱、GL 过梁。

、18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为受力筋、架立筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2B)17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（） A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）1 / 14A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

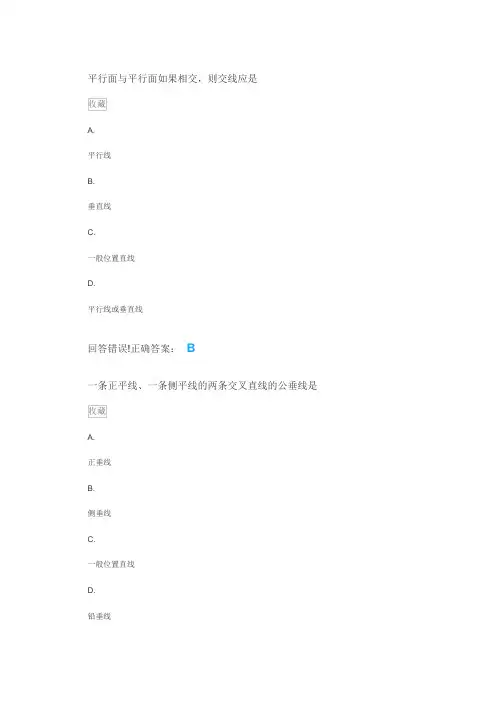

平行面与平行面如果相交，则交线应是A.平行线B.垂直线C.一般位置直线D.平行线或垂直线回答错误!正确答案： B一条正平线、一条侧平线的两条交叉直线的公垂线是A.正垂线B.侧垂线C.一般位置直线D.铅垂线回答错误!正确答案： CGBJl—86中规定角度尺寸数字写字方向是A.双向B.单向水平方向C.单向竖直方向D.向心方向回答错误!正确答案： B正等测轴向比例理论推导出的数值是A.0．5B.0．82C.1D.回答错误!正确答案： B国家标准的代号是A.JBB.GBC.SJD.ISO回答错误!正确答案： B在工程图中,可用细点画线画出的是A.尺寸线B.剖面线C.定位轴线可见轮廓线回答错误!正确答案： C在圆锥面上有一A点，各投影a不可见，a′可见，a″不可见点在锥面的位置是A.右后B.倒立圆锥的右前C.右前D.倒立圆锥的左后回答错误!正确答案： B两圆锥的相贯线为两条相交线时，两圆锥的位置是A.两轴相交共底B.两锥共顶两轴共顶皆为正圆锥D.两锥共顶又共底回答错误!正确答案： D在土建施工图中，尺寸线的线型为A.细实线B.细点划线C.中实线D.粗实线回答错误!正确答案： A在结构平面图中,构件代号YPB表示A.阳台板B.C.预制板D.雨篷板回答错误!正确答案： D结构施工图一般包括施工说明、基础图、各层结构平面图以及A.装修图B.设备图C.门窗构造图D.构件详图回答错误!正确答案： D水平线与W面投影面的夹角，则为（）。

A 水平线的水平投影与X轴的夹角B水平线的水平投影与Y轴的夹角 C水平线的水平投影与Z轴的夹角A.B回答错误!正确答案： A已知点A在H面上且距三投影轴等距，它的三面投影的位置是A.a在投影原点，a′、a″在投影轴上B.在投影轴上C.在投影面上D.在投影原点回答错误!正确答案： D二层平面图是二层的水平剖面，水平剖切平面的位置在A.楼面上，窗台下B.二层楼面墙脚处C.二层顶棚下方，窗上方D.窗台上，经过门窗洞回答错误!正确答案： D距三条投影轴等距的点的轨迹是A.曲线B.平面C.点D.直线回答错误!正确答案： D点A在三面正投影体系中已知aay长，它表示点A到哪个投影面之距?A.点A到OZ轴点A到W面C.点A到V面D.点A到H面回答错误!正确答案： B在三面投影体系中两直线夹角为90°，要求在V面上反映90°，除两直线平行于V面之外还有在A.两直线中有一直线为正平线时B.两直线对V面有一个特定的倾角时C.两直线中有一直线为侧平线时D.两直线中有一直线为水平线时回答错误!正确答案： A已知直线上一端点A(a，a′)，并知△x，△y，△z，若不考虑直线方向，求直线投影可作出几个答案?8B.2C.4D.1回答错误!正确答案： A当A、月两点在W面上有重影点时应是A.A(25，15，25) B(15，15，15)B.A(35，20，15) B(35，15，15)C.A(10，30，20) B(15，30，20)D.A(30，10，20) B(30，15，30)回答错误!正确答案： C平面内的最大坡度线的倾角值是度量什么的倾角?A.对OZ轴B.对H面C.对W面D.对V面回答错误!正确答案： B在三面投影体系中，H面展开方向是A.H面下转45°B.V面永不动C.H面右转90°D.H面下转90°回答错误!正确答案： D已知点A两面投影。

建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是( ).A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用( )或黑体。

A、隶书B、长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是( )。

A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、50mmC、5mmD、10mm正确答案：D7、给水排水工程图“——RJ——”表示( ).A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的( )。

A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“WB”表示。

( )A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是( )。

A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为(）。

A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用( )绘制的。

A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

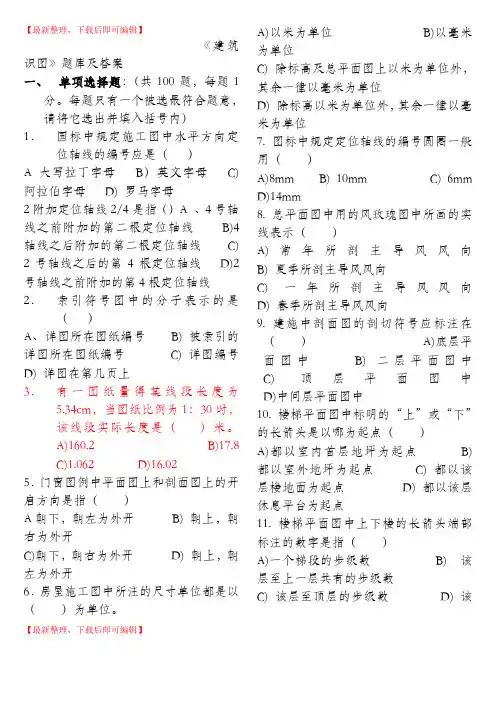

【最新整理，下载后即可编辑】《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mmD)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该【最新整理，下载后即可编辑】层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层【最新整理，下载后即可编辑】26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级【最新整理，下载后即可编辑】40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C)3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9mD) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 建筑制图中，用于表示建筑物高度的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：B3. 建筑制图中，表示建筑物内部结构的图是：A. 平面图B. 立面图C. 剖面图D. 详图答案：D4. 建筑制图中，用于表示建筑物外观的图是：A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，尺寸标注的起点线通常用：A. 点划线B. 虚线C. 细实线D. 粗实线答案：A6. 建筑制图中，表示建筑物轴线的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：D7. 在建筑制图中，表示建筑物内部墙体的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：C8. 建筑制图中，表示建筑物内部门窗位置的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B9. 在建筑制图中，表示建筑物内部楼梯的线是：B. 虚线C. 细实线D. 粗实线答案：C10. 建筑制图中，表示建筑物内部管道的线是：A. 点划线B. 虚线C. 细实线D. 粗实线答案：B二、填空题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图是______。

答案：剖面图2. 在建筑制图中，尺寸标注的起点线通常用______。

答案：点划线3. 建筑制图中，表示建筑物轴线的线是______。

答案：粗实线4. 建筑制图中，表示建筑物内部墙体的线是______。

答案：细实线5. 在建筑制图中，表示建筑物内部门窗位置的线是______。

答案：虚线6. 建筑制图中，表示建筑物内部楼梯的线是______。

答案：细实线7. 建筑制图中，表示建筑物内部管道的线是______。

答案：虚线8. 在建筑制图中，用于表示建筑物外观的图是______。

答案：立面图9. 建筑制图中，用于表示建筑物高度的图是______。

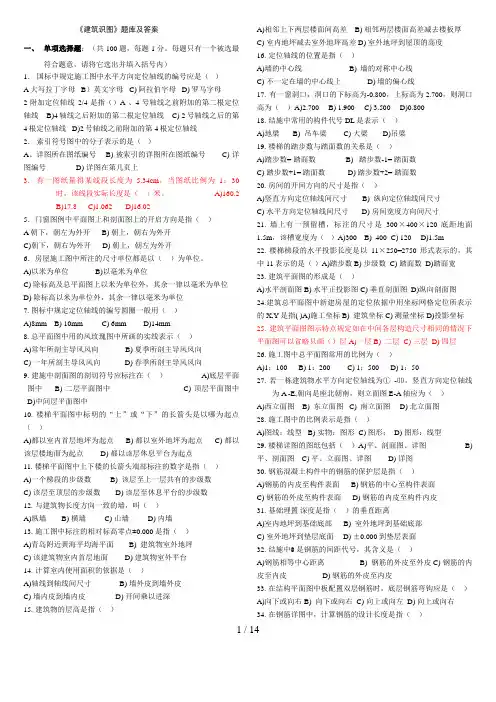

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸135. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

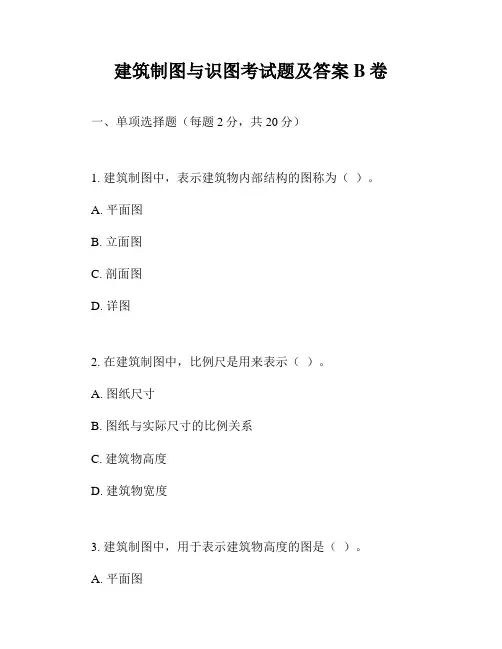

建筑制图与识图考试题及答案B卷一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部结构的图称为（）。

A. 平面图B. 立面图C. 剖面图D. 详图2. 在建筑制图中，比例尺是用来表示（）。

A. 图纸尺寸B. 图纸与实际尺寸的比例关系C. 建筑物高度D. 建筑物宽度3. 建筑制图中，用于表示建筑物高度的图是（）。

A. 平面图C. 剖面图D. 详图4. 建筑制图中，用于表示建筑物宽度的图是（）。

A. 平面图B. 立面图C. 剖面图D. 详图5. 在建筑制图中，轴线是用来表示（）。

A. 建筑物的对称中心B. 建筑物的中心线C. 建筑物的边界线D. 建筑物的对角线6. 建筑制图中，用于表示建筑物内部构造细节的图是（）。

B. 立面图C. 剖面图D. 详图7. 建筑制图中，用于表示建筑物外部形状的图是（）。

A. 平面图B. 立面图C. 剖面图D. 详图8. 在建筑制图中，尺寸标注是用来表示（）。

A. 图纸尺寸B. 图纸与实际尺寸的比例关系C. 建筑物的尺寸D. 建筑物的高度9. 建筑制图中，用于表示建筑物内部空间布局的图是（）。

A. 平面图B. 立面图C. 剖面图D. 详图10. 在建筑制图中，用于表示建筑物内部结构和构造的图是（）。

A. 平面图B. 立面图C. 剖面图D. 详图二、多项选择题（每题3分，共15分）11. 建筑制图中，以下哪些图是用来表示建筑物内部结构的？（）A. 平面图B. 立面图C. 剖面图D. 详图12. 在建筑制图中，以下哪些图是用来表示建筑物外部形状的？（）A. 平面图B. 立面图C. 剖面图D. 详图13. 建筑制图中，以下哪些图是用来表示建筑物内部构造细节的？（）A. 平面图B. 立面图C. 剖面图D. 详图14. 在建筑制图中，以下哪些图是用来表示建筑物内部空间布局的？（）A. 平面图B. 立面图C. 剖面图D. 详图15. 建筑制图中，以下哪些图是用来表示建筑物内部结构和构造的？（）A. 平面图B. 立面图C. 剖面图D. 详图三、判断题（每题2分，共20分）16. 建筑制图中，比例尺是用来表示图纸尺寸的。

建筑制图与识图专项考核试题一、选择题1 .工程常用的投影法分为两类：中心投影法和（\［单选题］*A、平行投影法√B、斜投影法C、正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。

［单选题］*A、正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。

［单选题］*A、粗实线√B、虚线C、细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。

［单选题］*A、粗实线C、细实线D、细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。

［单选题］*A、粗实线B、虚线C、细实线√D、细点划线6 .图样中，机件的对称中心线和轴线用（）画出。

［单选题］*A、粗实线B、虚线C、细实线D、细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（1［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。

［单选题］*A、垂直B、平行D、以上均可9 .谢亍于W面的直线称为（）β［单选题］*A、水平线B、侧平线√C、正平线D、一般位置平面10 .垂直于W面的直线称为（1［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。

［单选题］*A、垂直B、平行√C、倾斜D、任意位置12 .在图纸上必须用（）画出图框。

［单选题］*A、虚线B、实线C、点画线D、粗实线√13 .正投影的基本性质（1［单选题］*A、真实性B、积聚性C、类似性D、以上均可√14 .平行于H面的直线称为（\［单选题］*A、水平线√B、侧平线C、正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。

［单选题］*A、水平√B、垂直C、水平向左D、水平向右17 .截交线的性质（1［单选题］*A、共有性B、封闭性C、公有性和封闭性√D、均不正确18 .一个完整的尺寸应该包括（）三部分。

建筑制图及识图模拟练习题与答案一、单选题（共43题，每题1分，共43分）1.图样的比例,应为( )相对应的线性尺寸之比。

A、实物与图形B、模型与实物C、图形与建筑物D、图形与实物正确答案：D2.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、10mB、10kmC、10mmD、100mm正确答案：A3.正垂面与侧垂面相变,其交线是( )。

A、一般线B、网C、水平线D、侧垂线正确答案：A4.避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、12mmB、10mmC、14mmD、16mm正确答案：A5.基本几何体尺寸标注主要是( )。

A、图线B、图形C、尺寸数字D、代号正确答案：C6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、50mmB、1mmC、10mmD、5mm正确答案：C7.平面与圆球相交,截交线的空间形状是( )。

A、椭网B、双曲线C、圆D、直线正确答案：C8.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、半剖面图B、展开剖面图C、局部剖面图D、全剖面图正确答案：A9.( )上的点与空间形体上的点一一对应。

A、轴测投影图B、三面投影图C、单面投影图D、二面投影图正确答案：B10.平行于正投影坐标轴（y轴）的直线是( )。

A、水平线B、正垂线C、侧平线D、侧垂线正确答案：B11.某三边形图形与V面倾斜，该平面的V面投影为( )。

A、平面的实形B、平面的类似形C、一直线D、平面的相似形正确答案：B12.剖切平面平行于V投影面时得到的剖面图称为(）。

A、斜立剖面图B、侧立剖面图C、俯视图D、正立剖面图正确答案：D13.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( )。

A、会签栏B、图标C、图纸目录D、图框正确答案：A14.以下关于选择剖面位置的基本原则,不正确的是( )。

A、剖切面过孔洞的轴线B、剖切面过形体的对称面C、剖切面平行于某一投影面D、剖切过程可能产生新线正确答案：D15.给水排水工程图“——F——”表示( ).A、生活水管B、热水给水管C、废水管D、污水管正确答案：C16.有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是( )。

建筑制图与识图试题及答案试题一：1. 什么是建筑制图？2. 建筑制图的基本原则有哪些？3. 简述手绘建筑制图的步骤和注意事项。

4. 请列举几种常用的建筑制图软件，并简要介绍其功能。

答案一：1. 建筑制图是指通过图纸、图面、草图等视觉化手段来表达建筑设计方案和构造细节的过程。

它是建筑设计师与工程师之间沟通的重要方式，也是建筑项目从概念到实施的关键环节。

2. 建筑制图的基本原则包括：准确性、规范性、清晰性、易读性和美观性。

首先，制图必须准确无误，尺寸、比例和细节要精确表达；其次，制图要符合规范，遵循国家和行业的相关标准；第三，制图要清晰易懂，符号和注释要明确；第四，制图要具有良好的可读性，能够快速传达信息；最后，制图要追求美观，注重布局和图形效果。

3. 手绘建筑制图的步骤主要包括：确定比例尺和图纸大小，绘制框架和辅助线，绘制主要线条和轮廓，添加图形细节和注释，最后进行润色和修饰。

在手绘制图过程中，需要注意绘图工具的选择和使用，线条的粗细和清晰度，阴影的处理等。

4. 常用的建筑制图软件包括AutoCAD、SketchUp、Revit和Archicad。

其中，AutoCAD是一种通用的二维制图软件，可以用于绘制平面图、立面图和剖面图等；SketchUp是一款三维建模软件，适用于快速创建建筑立体模型和渲染；Revit和Archicad都是专业的BIM软件，能够绘制三维建筑模型并进行设计与施工协作。

试题二：1. 什么是建筑识图？2. 建筑识图的重要意义是什么？3. 简述建筑识图的基本方法和步骤。

4. 在进行建筑识图时，应注意哪些问题？答案二：1. 建筑识图是指通过观察和分析图纸、图面或实际建筑物，识别出建筑物的平面结构、立面特点、构造细节等内容的过程。

它是建筑工程师和技术人员进行实际操作和施工的前提和基础。

2. 建筑识图的重要意义体现在以下几个方面：首先，可以帮助工程师和技术人员理解和解读设计图纸，确保施工过程的准确性和规范性；其次，可以帮助判断建筑材料和构造的合理性和安全性，提前发现潜在的问题和隐患；最后，可以促进施工过程的高效进行，减少错误和修正的发生，提高工程质量和效益。

建筑制图及识图模拟考试题与参考答案一、单选题（共43题，每题1分，共43分）1.梁编号KL5（3A）表示( )。

A、框架梁KL5共有3跨，其中一端有悬挑。

B、框架梁KL5共有5跨，其中两端有悬挑。

C、框架梁KL5共有4跨，其中一端有悬挑。

D、框架梁KL5共有4跨，其中两端有悬挑。

正确答案：A2.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C3.定位轴线是表示结构位置的定位线，定位轴线尺寸应符合模数尺寸，也就是构件的( )。

A、实际尺寸B、构造尺寸C、标志尺寸D、精确尺寸正确答案：C4.施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A5.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

B、高平齐C、宽相等D、长对正正确答案：D6.给水排水工程图“——RJ——”表示( ).A、热水给水管B、废水管C、生活水管D、污水管正确答案：A7.比例宜注写在图名的( )。

A、右侧B、下方C、中间D、左侧正确答案：A8.避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、16mmB、10mmC、14mmD、12mm正确答案：D9.下面形体三面投影图，其水平投影缺少( )线。

A、一根B、四根C、三根D、两根正确答案：A10.7-9层的住宅属于( )B、高层C、中高层D、低层正确答案：C11.图样上的尺寸单位,除标高及总平面图以( )为单位外,其他必须以毫米为单位。

A、毫米B、米C、厘米D、分米正确答案：B12.下列说法正确的是( )A、当两个物体的正面投影相同，则这两个物体相同。

B、物体的一个单面投影只能反映二个向度，无法表达三个向度的空间形体。

建筑工程制图与识图期末试卷及答案-2021学年大学试卷一、单选（每小题2分，共10分）1、各层建筑平面图表达的主要内容为（）A 平面形状、内部布置B 梁柱等构件的代号C 楼板的布置及配筋D 外部造型及材料2、在结构施工图中，构件代号YTB表示（）A 阳台板B 雨篷板C 预制板D 预制楼梯3、房屋中门窗的型号、代号等应表示在（）A 结构详图中B 建筑详图中C 结构平面中D 建筑平面中4、房屋的二层结构平面图，其水平剖切位置应在（）A 二层窗台上方B 二层窗台下方C 二层楼板面处D 二层顶面处5、已知物体的两视图（V、H），所对应的第三视图（W）为（）二、填空（每空2分，共10分）1、点A在H面上方20，在V面前方10，在W面左方30，因此该点的坐标为。

2、由一条直母线绕与它的轴线旋转，可以形成单叶双曲回转面。

3、两圆锥共顶时，其相贯线为。

4、工程上常用的投影有多面正投影，轴测投影，透视投影以及投影。

5、在某张建筑施工图中，有详图符号则被索引的图纸编号为。

三、几何作图（共60分）注意：一、使用木质铅笔及绘图工具作图。

二、要求作图准确，合理选择线型、线宽，字体工整，并保留辅助线。

三、一题有多解时，只要求作出一解。

1、已知空间两直线AB⊥AC,求AB的水平面投影。

（10分）2、求两平面的交线，并判定可见性。

（12分）3、绘出物体的1-1剖面图。

（13分）4、补绘坡道的侧面投影。

（10分）5、求作带切口四棱锥的水平面和侧面投影。

（15分）四、补绘构件详图（共20分）1、补绘2号和4号钢筋的详图，并标注相关信息；（4分）2、补全梁的断面2-2、3-3，并标注相关信息；（10分）3、填写钢筋表。

（6分）建筑工程制图与识图试卷A卷答案及评分标准一、单选（每小题2分，共10分）1、A2、A3、D4、C5、C二、填空（每小题2分，共10分）1、30，10，202、交叉3、直线4、标高5、4号三、作图（共60分）1、已知空间两直线AB⊥AC,求AB的水平面投影。

《建筑识图》题库及答案一、单项选取题：（共100题，每题1分。

每题只有一种被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加第二根定位轴线B)4轴线之后附加第二根定位轴线C) 2号轴线之后第4根定位轴线D)2号轴线之前附加第4根定位轴线2．索引符号图中分子表达是（）A、详图所在图纸编号B) 被索引详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上启动方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，别的一律以毫米为单位D) 除标高以米为单位外，别的一律以毫米为单位7. 图标中规定定位轴线编号圆圈普通用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用风玫瑰图中所画实线表达（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明“上”或“下”长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼长箭头端部标注数字是指（）A)一种梯段步级数B) 该层至上一层共有步级数C) 该层至顶层步级数D) 该层至休息平台步级数12. 与建筑物长度方向一致墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积根据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶高度16. 定位轴线位置是指（）A)墙中心线B) 墙对称中心线C) 不一定在墙中心线上D) 墙偏心线17. 有一窗洞口，洞口下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中惯用构件代号DL是表达（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯踏步数与踏面数关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间开间方向尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段水平投影长度是以11×250=2750形式表达，其中11表达是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋定位根据中用坐标网格定位所示X,Y 是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相似状况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图惯用比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中比例表达是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图图纸涉及（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中钢筋保护层是指（）A)钢筋内皮至构件表面B) 钢筋中心至构件表面C) 钢筋外皮至构件表面D) 钢筋内皮至构件内皮31. 基本埋置深度是指（）垂直距离A)室内地坪到基本底部B) 室外地坪到基本底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@是钢筋间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋外皮至外皮C) 钢筋内皮至内皮D) 钢筋外皮至内皮33. 在构造平面图中板配备双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它箍筋用Φ6@200表达，该梁箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”，其中“b”表达（）A)板代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14直筋，每根受力筋下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在构造平面图中6YKB336—2中“33”表达是（）A)板宽B) 板高C) 板跨D) 荷载级别40. 局部剖切索引符号所示剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间地面高差为0.020，原则层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在构造平面布置图中KB30—092表达板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图惯用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中普通应遵守识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.依照《房屋建筑制图统一原则》规定，工程图纸可优先选用幅面规格有（）种。

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)B)17.8 C) D)5．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±是指（）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为，上标高为，则洞口高为（）A) B) 1.900 C) D)18. 结施中常用的构件代号DL是表示（）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m 42. 若某建筑物房间与卫生间的地面高差为，标准层高为，则该楼三层卫生间地面标高度应为（）A) B) 7.180C) D)43. 图中符号“-4×40”中的“-”是指（）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。
