《建筑制图与识图》综合复习题

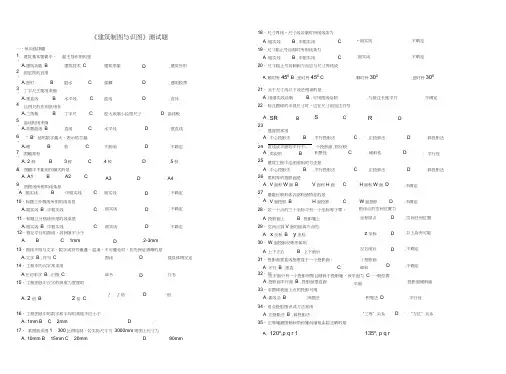

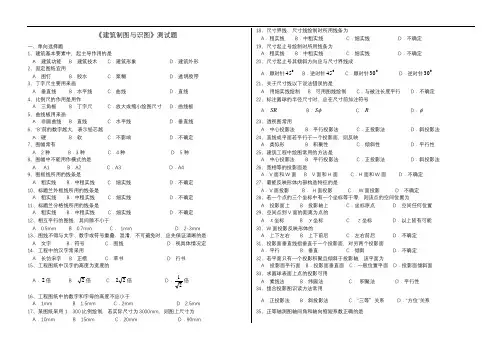

《建筑制图与识图》测试题一、单向选择题1、建筑基本要素中，起主导作用的是A ．建筑功能B ．建筑技术C ．建筑形象D ．建筑外形 2、固定图纸宜用A ．图钉B ．胶水C ．浆糊D ．透明胶带 3、丁字尺主要用来画A ．垂直线B ．水平线C ．曲线D ．直线 4、比例尺的作用是用作A ．三角板B ．丁字尺C ．放大或缩小绘图尺寸D ．曲线板 5、曲线板用来画A ．非圆曲线B ．直线C ．水平线D ．垂直线 6、“B ”前的数字越大，表示铅芯越A ．硬B ．软C ．不影响D ．不确定 7、图幅常有A ．2种B ．3种C ．4种D ．5种 8、图幅中不能用作横式的是A ． A1B ．A2C ．A3D ．A4 9、图框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 10、标题兰外框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 11、标题兰分格线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 12、相互平行的图线，其间隙不小于A ．0.5mmB ．0.7mmC ． 1mmD ．2-3mm13、图线不得与文字、数字或符号重叠、混淆，不可避免时，应先保证清晰的是 A ．文字 B ．符号 C ．图线 D ．视具体情况定 14、工程中的汉字常采用A ．长仿宋字B ．正楷C ．草书D ．行书 15、工程图纸中汉字的高度为宽度的A ．2倍B ．2倍C ．22倍D ．21倍16、工程图纸中的数字和字母的高度不应小于A ．1mmB ．1.5mmC ．2mmD ．2.5mm 17、某图纸采用1：300比例绘制，若实际尺寸为3000mm ，则图上尺寸为 A ．10mm B ．15mm C ．20mm D ．90mm18、尺寸界线、尺寸线绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 19、尺寸起止号绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 20、尺寸起止号其倾斜方向应与尺寸界线成A ．顺时针045B ．逆时针045C ．顺时针030D ．逆时针030 21、关于尺寸线以下说法错误的是A ．用细实线绘制B ．可用图线绘制C ．与被注长度平行D ．不确定 22、标注圆球的半径尺寸时，应在尺寸前加注符号A ．SRB ．φSC ．RD ．φ 23、透视图常用A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 24、直线或平面若平行于一个投影面，则反映A ．类似形B ．积聚性C ．倾斜性D ．平行性 25、建筑工程中绘图常用的方法是A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 26、宽相等的投影面是A ．V 面和W 面B ．V 面和H 面C ．H 面和W 面D ．不确定 27、最能反映形体内部构造特征的是A ．V 面投影B ． H 面投影C ． W 面投影D ．不确定 28、若一个点的三个坐标中有一个坐标等于零，则该点的空间位置为A ．投影面上B ．投影轴上C ．坐标原点D ．空间任何位置 29、空间点到V 面的距离为点的A ．x 坐标B ．y 坐标C ． z 坐标D ．以上皆有可能 30、W 面投影反映形体的A ．上下左右B ．上下前后C ．左右前后D ．不确定 31、投影面垂直线指垂直于一个投影面，对另两个投影面A ．平行B ．垂直C ．倾斜D ．不确定 32、若平面只有一个投影积聚且倾斜于投影轴，该平面为A ． 投影面平行面B ．投影面垂直面C ．一般位置平面D ．投影面倾斜面 33、求圆球表面上点的投影可用A ．素线法B ．纬圆法C ． 积聚法D ．平行性 34、组合投影图识读方法常用A ．正投影法B ．斜投影法C ．“三等”关系D ．“方位”关系 35、正等轴测图轴间角和轴向缩短系数正确的是A ．1,1200===r q p B ． 1,1350===r q pC ．5.0,1,1200===q r p D ．不确定36、为了直接表达形体内部构造，减少图中虚线，工程中常用的方法是 A ．剖切 B ．投影 C ．画轴测图 D ．画立体图 37、有两个或两个以上平行剖切平面所画的剖面图为A ．全剖B ．半剖C ．局部剖D ．阶梯剖 38、常用于地面、墙面、屋面等处表示地板拼花构造做法的是A ．全剖B ．半剖39、图中A 点的空间位置为A ．y 轴上B ．投影轴上C ．x 轴上D ．z 轴上40、图中直线AB 为A ．正垂线B ．铅垂线C ．侧垂线D ．一般位置直线41、图中平面是A ．正平面B ．侧平面C ．水平面D ．一般位置平面42、坡度1：5的意思是A ．水平方向尺寸与坡长度的比值B ．斜坡高度与水平方向尺寸比值C ．斜坡高度与坡长度的比值D ．水平方向尺寸与斜坡高度比值 43、正方体长宽高均为100mm ，其斜二测沿三个轴测轴方向的尺寸分别为 A ．100mm,50mm,50mm B ．100mm,50mm,100mm C ．100mm,100mm,100mm D ．100mm,100mm,50mm 44、右图中，点A 在B 的 A ．上右前方 B ．上右后方C ．下左前方 D ．下右前方 45 A ．相同 B ．按图名处标注的比例缩小 C ．按图名处标注的比例放大 D ．视具体情况定 46、当可见线与不可见线重合时，应画成A ．虚线B ．实线C ．中点划线D ．视具体情况定 47、14号长仿宋字的字宽是A ．14mmB ．10mmC ．7mmD ．21mm 48、正等轴测图的轴向伸缩系数是A ．0.5B ．0.82C ．1.0D ．1.38 49、关于直线的投影说法错误的是A ． 直线平行于投影面，正投影反映实长B ． 直线垂直于投影面，正投影积聚为一点C ． 直线倾斜于投影面，其投影不一定反映实长D ． 直线上任一点的投影必在该直线的投影上 50、关于曲面体，下列说法错误的是A ．曲面体可以是由平面和曲面共同组成的B ．曲面体上可以只有曲面C ．曲面体上没有平面D ．圆柱、圆锥、球都是回转曲面 51、《房屋建筑制图统一标准》规定每张图样都要画出图框，图框线采用 A ．点划线 B ．中粗实线 C ．细实线 D ．粗实线 52、尺寸界限用来限定所注尺寸的范围，采用的线型为A ．细实线B ．粗实线C ．中粗实线D ．中粗短斜线 53、当空间点同时在三个投影轴上时，其坐标A ．三个坐标均为零B ．有一个为零 54、图中直线为A ．正平线B ．铅垂线C ．侧垂线D ．空间一般位置直线 55、用来作为施工放线、开挖基槽的图纸是A ．总平面图B ．建筑施工图 C56、下列幅面的图纸，2A 幅面的尺寸是A ．mm 841594⨯B ．mm 420297⨯C ．mm 297210⨯D ．mm 594420⨯ 57、下列线型中，只有一种线宽的是A ．实线B ．虚线C ．双点划线D ．折断线 58、图纸上尺寸数字的大小与所用的比例A ．有关B ．无关C ．成正比D ．成反比 59、关于正投影法，下列说法错误的是A ．投射线互相平行B ．投射线投射角度依据需要定C ．能反映形体的真实形状和大小D ．投射线假想透过形体 60、空间点如果位于投影轴上，则该点坐标为零的个数至少有 A ．两个 B ．一个 C ．三个61、图中平面为A ．侧垂面B ．正平面C ．铅垂面D ．空间一般位置平面 62、关于同坡屋面，下列说法错误的是A ．B ．C ． 建筑跨度越大，屋脊就越低D ． 正面投影图和侧面投影图能反映屋面坡度大小 63、图样中尺寸线的线型为A ．细实线B ．中粗实线C ．中粗虚线D ．点划线 64、下列几何体不是平面体的是A ．斜面体B ．棱台C ．圆台D ．长方体01165、定位轴线用细点划线表示，末端画细实线圆，圆直径为 A ．8mm B ．11mm C ．12mm D ．14mm 66、直线在投影面上的投影A ．一定是一个点B ．可能是一个点C ．一定是一条直线D ．可能是一个方框 67、某平面与投影面垂直，其投影A ．直线B ．点C ．类似形D ．反映实形的方框68、若图形较小时，画点划线或双点划线有困难时，可用来代替的线型是 A ．点划线 B ．虚线 C ．双点划线 D ．细实线 69、虚线与虚线相交应是A ．直线相交B ．虚线相交C ．实线相交D ．线段相交 70、画尺寸起止符号应用的线型是A ．粗实线B ．中粗线C ．细实线D ．其它图线 71、标注互相平行的尺寸线时，叙述正确的是A ．大尺寸线离图样轮廓线近B ．小尺寸线离图样轮廓线近C ．大小尺寸线离图样轮廓线一样近D ．大小尺寸线离图样轮廓线一样远 72、互相平行的直线的轴测投影A ．一定平行B ．可能平行C ．可能不平行D ．可能垂直 73、三面正投影中，下面表述正确的是A ． 只要绘出V 、W 投影，利用三等关系即可画出H 面投影B ． 只要绘出V 、W 投影，对照实物，利用三等关系即可画出H 面投影C ． 对照实物，只要绘出V 、W 投影，才能利用三等关系画出H 面投影D ． 根据投影面上的一条直线，我们可以得知，它肯定是一条直线的投影 74、施工放线的基本依据是A ．平面图B ．立面图C ．侧面图D ．剖面图 75、对于8 ＠200描述正确的是A ．直径8mm 的钢筋间距200mmB ．一级直径8mm 的钢筋间距200mmC ．一级直径8mm 的钢筋中心间距200mmD ．无所谓 76、结构施工图中，表示钢筋的线型是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 77、下列不是断面图的表达形式是A ．阶梯断面图B ．移出断面图C ．中断断面图D ．重合断面图 78、下列不属于平行投影的是A ．中心投影B ．正投影C ．斜投影D ．轴测投影 79、下列图样中，不属于建筑施工图的是A ．总平面图B ．建筑立面图C ．基础平面图D ．建筑详图 80、某直线与投影面平行，其投影A ．反映实长B ．点C ．类似形D ．方框 81、檐口线平行的两个坡面相交，其交线为A ．屋脊线B ．斜脊线C ．天沟线D ．檐口线 82、求平面体上的投影实质上是求A ．母线的投影B ．棱线的投影C ．素线的投影D ．曲线的投影 83、剖面图中被剖到的部分的轮廓线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 84、剖切位置线与剖视方向线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线85、剖面图中未被剖到但沿投射方向可以看到的部分的轮廓线所用的线条是 A ．粗实线 B ．中粗实线 C ．粗虚线 D ．中粗虚线 86、定位轴线末端圆圈所用直径为A ．8mmB ．10mmC ． 8-10mmD ．24mm 87、 表示A ． 1号轴线之后附加的第一根轴线B ．1号轴线之前附加的第一根轴线C ．2号轴线之后附加的第一根轴线D ．2号轴线之前附加的第一根轴线 88、索引符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 89、索引符号所用的圆的直径是A ．8mmB ．10mmC ． 8-10mmD ．24mm 90、详图符号所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 91、详图符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 92、标高符号所用的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 93、指北针所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 94、指北针所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 95、表示A ．普通砖B ．耐火砖C ．安全网D ．多孔材料 96、楼梯平面图属于A ．建筑施工图B ．结构施工图C ．设备施工图D ．楼梯详图 97、既可用纬圆法，又可用素线法求形体表面上点的是A ．棱锥B ．圆台C ．球体D ．圆柱体 98、外墙详图属于A ．结构施工图B ．建筑施工图C ．构件详图D ．结构详图99、建筑施工图中的各种图纸，是从各个不同的角度来反映同一栋建筑物的，因此各图纸之间一定有其内在的联系，反映这种联系的是A ．图名B ．比例C ．定位轴线D ．图例 100、以下详图不属于构造节点详图的是A ．檐口B ．楼梯C ．窗台D ．勒脚二、简答题1、 建筑工程施工图按专业分工不同可分为几种？2、 解释下列符号、图例、或代号的含义(1) DL(2) (3)(4) 10 ＠200(5)Y-DL3、 建筑制图中常用的剖面图有哪些？4、 何谓同坡屋面？它有哪些投影特点？5、 建筑工程各工种的施工图一般包括哪些？答：基本图和详图6、 建筑底层平面图中，能表示的内容一般有哪些？7、 什么是基础平面图？什么是基础详图？8、 建筑立面图按建筑立面的主次可分为哪几种？9、 断面图的表示形式有哪几种？10、剖面图按剖切面不同可分为哪几种？其符号有哪几部分组成？11、结构施工图包含哪几种？12、同一个物体三个投影图之间具有什么关系？13、垂直于一个投影面的直线有何投影特性？14、什么叫建筑平面图？它有何作用？15、楼梯详图一般有哪几部分组成？16、建筑工程施工图按专业分工不同可分为哪几部分？17、建筑平面图中，外墙尺寸一般分为三道标注，最外面一道是什么？表示建筑物的什么尺寸？中间一道尺寸表示什么？是房间的什么尺寸？最里面一道尺寸表示什么？18、结构施工图主要包括哪些内容？19、什么是建筑总平面图？它有何作用？三、作图题o3、根据形体的三面或两面投影，作出其正等轴测图。

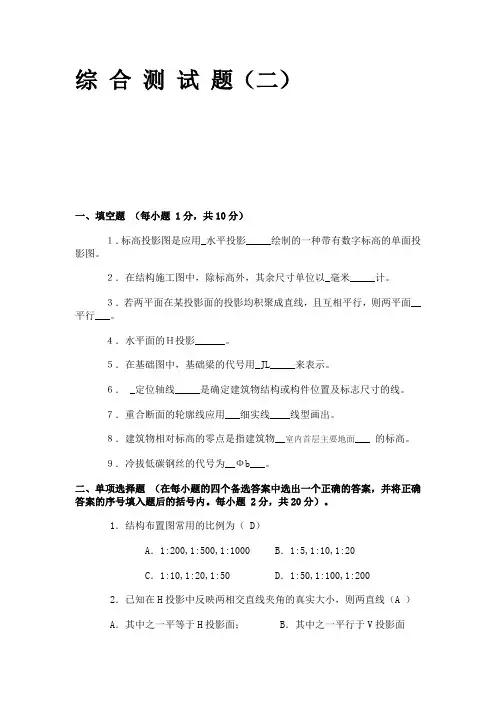

综合测试题（二）一、填空题（每小题 1分，共10分）１．标高投影图是应用_水平投影_____绘制的一种带有数字标高的单面投影图。

２．在结构施工图中，除标高外，其余尺寸单位以_毫米_____计。

３．若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面__平行___。

４．水平面的Ｈ投影______。

５．在基础图中，基础梁的代号用_JL_____来表示。

６． _定位轴线_____是确定建筑物结构或构件位置及标志尺寸的线。

７．重合断面的轮廓线应用___细实线____线型画出。

８．建筑物相对标高的零点是指建筑物__室内首层主要地面___ 的标高。

９．冷拔低碳钢丝的代号为__Фb___。

二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内。

每小题 2分，共20分）。

1．结构布置图常用的比例为（ D）A．1:200,1:500,1:1000 B．1:5,1:10,1:20C．1:10,1:20,1:50 D．1:50,1:100,1:2002．已知在H投影中反映两相交直线夹角的真实大小，则两直线（A ）A．其中之一平等于H投影面； B．其中之一平行于V投影面C．两条直线均平行于H投影面； D．两条直线均平行于V投影面3．结构施工图包括（C ）等。

A．总平面图、平立剖、各类详图； B．基础图、楼梯图、屋顶图 C．基础图、结构平面图、构件详图； D．配筋图、模板图、装修图４．在管道总平面图上，用粗双点划线表示（B ）A．给水管 B．雨水管 C．污、废水管 D．附属构筑物５．在二等正轴测投影中，变形系数（即轴向伸缩系数）（ B）相等。

A． p, q； B． p, r； C． p, q, r； D． q, r６．已知主、俯视图，正确的左视图是( )。

７．已知主、俯视图，正确的左视图是( )８．图纸中标注的数字和字母的字高应不小于（A ）毫米。

A．3.5； B．3.0； C．2.5； D．2.0９．在结构平面图中，YT代表构件（C ）A ．楼梯板；B ．预制板；C ．阳台；D ．预应力板三、多项选择题（在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。

Label1《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为6-10 mm，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。

4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括平面图、结构施工图、基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的代号名称：M 门、C窗、MC 门连窗、J基础、Z 柱、GL过梁。

8、在物体三个投影图之间存在的关系：长对正、宽相等、高齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分平面注写、列表注写、截面注写方式共三种。

一、填空题11、E号轴线之后附加的第212、指北针所绘圆的直径为24mm，指北针尾部宽度为3mm。

13、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图方式共三种。

14、一套建筑施工图一般包括建筑总平面图、平面图、立面图，剖面图、详图。

15、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸、轴线尺寸、细部尺寸16、房屋结构施工图的图样一般包括结构平面图和构件详图两种。

17、写出下列常用结构构件的代号名称：B板、L 梁、QL 圈梁、J基础、Z 柱、GL 过梁。

、18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为受力筋、架立筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

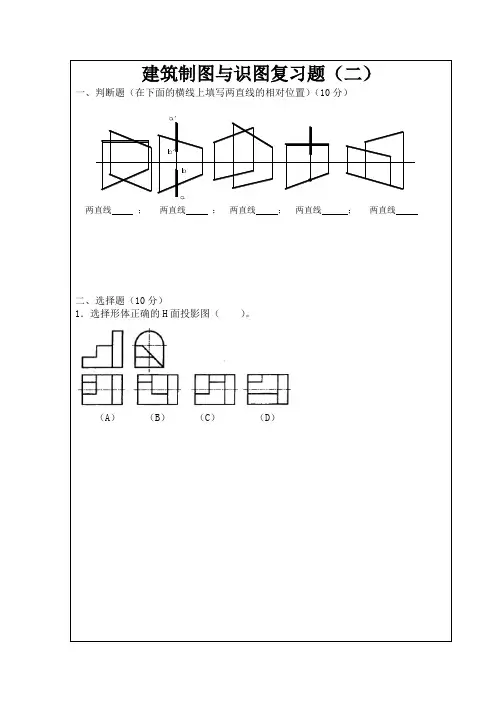

建筑制图与识图复习题（二）一、判断题（在下面的横线上填写两直线的相对位置）（10分）两直线；两直线；两直线；两直线；两直线二、选择题（10分）1．选择形体正确的H面投影图（）。

（A）（B）（C）（D）2.选择形体正确的W面投影（）。

(A) (B) (C) (D)三、补全下图的相贯线（15分）四、补画出W面投影（15分）五、在指定位置绘出下面构件的1-1和2-2断面图（10分）六、看图回答问题（15分）1. 解释下图中钢筋的编号。

2.指出下图中钢筋编号标注不规范的地方。

七、看图回答问题（25分）1.详细描述该建筑的信息，如布局尺寸门窗等。

2.该建筑面向南偏东15度，画出指北针。

3.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。

复习题（二）答案一．判断题（在下面的横线上填写两直线的相对位置）（10分）两直线交叉；两直线交叉；两直线交叉；两直线相交；两直线相交二．选择题（10分）1.选择形体正确的H面投影图（ C ）2.选择形体正确的W面投影图（ A ）。

三、补全下图的相贯线（15分）四、补画出W面投影（15分）3个点12分连线3分共15分五、在指定位置绘出下面构件的1-1和2-2断面图（10分）每个断面图5分共10分六、简答（15分）1号筋为1根带肋钢筋直径是12；2号筋2根光圆筋直径12；3号筋三根带肋钢筋直径是20；4号筋为光圆筋直径8间距150均布。

七．、看图回答问题（25）１.详细描述该建筑的信息，如布局尺寸门窗等。

２.该建筑面向南偏东15度，画出指北针。

３.解释1-1和2-2剖切分别剖切到了建筑的哪几部分。

该建筑为一梯两户对称结构，一户布局为两室两厅一厨一卫并有南北阳台和衣帽间。

1-1剖切自后往前依次剖切楼梯、衣帽间、窗、散水。

2-2剖切自后往前依次剖切散水、阳台、窗、卫生间、卧室、起居室、门、阳台和散水。

指北针。

《工程制图与识图》复习题一、填空题1、图纸基本幅面有___A0_________、___A1_______、_____A2_______、_________A3___和_________A4___五种，A1幅面是A0幅面大小的____1/2________倍。

2、一般情况下，标题栏应位于图纸的__右下角____，必要时可使标题栏转至图纸的__右上角____。

3、1﹕1是___原______比例,1﹕2是____缩小____比例，2﹕1是__放大_____比例。

若实物长度为200mm，采用1﹕5比例，在图上的长度应为__40____mm。

4、一个完整的尺寸由_尺寸线______、_尺寸界限_____和尺寸起止符号___等要素组成，线性尺寸的数字一般应注写在尺寸线的____________方或____________方。

图样中的所注的尺寸数字为机件的________________。

标注尺寸的基本要求是_______、 ________、_________和_________.6、标注直径或半径尺寸时,应在数字前面加注符号____________和____________，标注球体尺寸时,应在直径或半径符号前加注符号____________.7、用一段圆弧光滑地连接另外两条已知线段的作图方法称为____________，作图时必须准确作出连接圆弧的____________和____________。

8、平面图形中的尺寸有____________和____________两类；平面图形中的线段根据其尺寸是否齐全分为____________、____________和____________三类。

9、正投影法的基本性质是____________、____________和____________。

10、正面投影是由____________向____________投射所得的图形,称为____________视图；水平投影是由____________向____________投射所得的图形，称为____________视图;侧面投影是由____________向____________投射所得的图形，称为____________视图.11、三视图之间的投影对应关系是：主、俯视图__________，主、左视图________，俯、左视图____________.12、点的三面投影的规律是：点的两面投影的连线必____________投影轴；点的投影到投影轴的距离，等于空间点到对应____________的距离。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（B）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是( ).A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用( )或黑体。

A、隶书B、长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是( )。

A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、50mmC、5mmD、10mm正确答案：D7、给水排水工程图“——RJ——”表示( ).A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的( )。

A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以( )表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“WB”表示。

( )A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是( )。

A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为(）。

A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用( )绘制的。

A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于( )。

建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起止符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、建筑平面图中，一般在底层平面图附近画出（指北针），以确定建筑物的方向7、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）8、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分布钢筋）9、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点10、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种11、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）12、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）13、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写14、在建筑平面图中，M是（门）的代号15、当截平面倾斜于柱轴时，截交线为（椭圆）16、水平面与侧垂面相交，其交线是（侧垂线）17、两个回转体共轴时，其相贯线是（圆）18、正垂面与侧垂面相交，其交线是（直线）二、简答题1、简述中心投影和平行投影的概念。

中心投影法由投影中心把形体投射到投影面上而得出其投影的方法称为中心投影。

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）。

A、门窗的高度B、内墙位置C、地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（），图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C、序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、10B、7C、14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmB、20mmC、24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1∶50比例绘图，实际尺寸10M，图纸尺寸是（）。

A、400mmB、200mmC、100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）。

A、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

A、三种B、二种C、四种D、一种正确答案：B17、建筑结构按层数来划分有底层结构、高层结构与（）。

综合测试题（二）一、填空题（每小题 1分，共10分）１．标高投影图是应用_水平投影_____绘制的一种带有数字标高的单面投影图。

２．在结构施工图中，除标高外，其余尺寸单位以_毫米_____计。

３．若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面__平行___。

４．水平面的Ｈ投影______。

５．在基础图中，基础梁的代号用_JL_____来表示。

６． _定位轴线_____是确定建筑物结构或构件位置及标志尺寸的线。

７．重合断面的轮廓线应用___细实线____线型画出。

８．建筑物相对标高的零点是指建筑物__室内首层主要地面___ 的标高。

　９．冷拔低碳钢丝的代号为__Фb___。

二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内。

每小题 2分，共20分）。

1．结构布置图常用的比例为（ D） A．1:200,1:500,1:1000 B．1:5,1:10,1:20 C．1:10,1:20,1:50 D．1:50,1:100,1:2002．已知在H投影中反映两相交直线夹角的真实大小，则两直线（A ）A．其中之一平等于H投影面； B．其中之一平行于V投影面C．两条直线均平行于H投影面； D．两条直线均平行于V投影面 3．结构施工图包括（C ）等。

A．总平面图、平立剖、各类详图； B．基础图、楼梯图、屋顶图 C．基础图、结构平面图、构件详图； D．配筋图、模板图、装修图　４．在管道总平面图上，用粗双点划线表示（B ） A．给水管 B．雨水管 C．污、废水管 D．附属构筑物　５．在二等正轴测投影中，变形系数（即轴向伸缩系数）（ B）相等。

A． p, q； B． p, r； C． p, q, r； D． q, r ６．已知主、俯视图，正确的左视图是( )。

７．已知主、俯视图，正确的左视图是( ) ８．图纸中标注的数字和字母的字高应不小于（A ）毫米。

A．3.5； B．3.0； C．2.5； D．2.0 ９．在结构平面图中，YT代表构件（C ）A ．楼梯板；B ．预制板；C ．阳台；D ．预应力板三、多项选择题（在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。

单选1、A3图纸尺寸的长×宽是（）。

A．841×1189 B．594×841 C．420×594 D．297×4202、直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。

是正投影法的基本性质中的（）。

A．类似性B．平行性C．从属性D．实形性3、（）的投影特性是：（l）正面投影积聚成直线；（2）水平投影和侧面投影为平面的类似形。

A．正垂面B．水平面C．铅垂面D．侧垂面4、三面投影展开图中，正面图反映形体的方位关系是（）。

A．前后、左右B．上下、左右C．上下、前后D．不确定5、三面投影是如何展开的（）。

A．水平面H绕OX轴向下旋转90°，侧面W绕OZ轴向右旋转90°B．正平面H绕OX轴向下旋转90°，侧面W绕OZ轴向左旋转90°C．水平面H绕OX轴向上旋转90°，侧面W绕OZ轴向右旋转90°D．水平面H绕OX轴向下旋转90°，正平面W绕OZ轴向右旋转90°6、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。

A．5m B．50m C．500m D．5000m7、“φ8@200”没能表达出这种钢筋的（）。

A．弯钩形状B．级别C．直径D．间距8、钢筋工程施工中要看懂( )。

A．总平面图B．土建施工图C．结构施工图D．土建施工图与结构施工图9、房屋结构中框架代号为（）。

A．KJ B．GJ C．CJ D．ZJ10、不属于建筑平面图的是（）。

A．标准层平面图B．底层平面图C．基础平面图D．屋顶平面图11、对于风向频率玫瑰图说法错误的是（）。

A．它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B．实线表示全年风向频率C ．虚线表示夏季风向频率D．图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上12、工程图纸一般是采用（）原理绘制。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为( B )A、594 mmX841 mmB、420 mmX594 mmC、297 mm X420 mmD、841 mm X1189 mm国家制图标准规定图纸幅面和格式( GB/T 14689-1993 )有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841 X1189 ; 594 X841 ; 420 X594 ; 297 X420 ; 210 X297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过(A ) 反映出来。

A、基础平面图(1)建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

(2)走廊、楼梯位置及尺寸。

(3)门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1 ; C-1 o(4)台阶、阳台、雨篷、散水的位置及细部尺寸。

(5)室地面的高度。

(6)首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁的( D )oA、压应力E、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（ B ）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。
