螺纹的设计(画法和标注)

螺纹的规定画法和标注螺纹是物体表面一种起到连接、固定、紧固或运动的作用的线条装饰形式。

在机械制造中，螺纹的规定画法和标注是非常重要的，它直接关系到螺纹的加工和使用。

下面，我将介绍一下螺纹的规定画法和标注。

首先，螺纹的规定画法是按照一定比例和标准来绘制的。

一般来说，螺纹的规定画法分为两种，分别是习惯画法和等高线画法。

习惯画法是按照一定的角度来描绘螺纹的形状，常用的角度有60°、55°和30°。

等高线画法则是通过等高线的方式来描绘螺纹的线条，可以清楚地显示螺纹的高低起伏和截面形状。

接下来，对于螺纹的标注，一般包括螺纹形状、螺纹规格和螺纹的加工要求等内容。

首先是螺纹形状的标注，如内螺纹或外螺纹。

内螺纹一般用"T"字母表示，外螺纹则用"和"字母表示。

其次是螺纹规格的标注，包括螺纹的直径、螺距和牙型等。

螺纹的直径用小写字母"d"表示，螺距用"p"表示，牙型用字母P、M或G表示。

最后是螺纹的加工要求的标注，如螺纹的粗糙度等。

此外，对于一些特殊螺纹，还需要标注其特殊要求。

比如，螺纹的端部处理、螺纹的精度等。

端部处理的标注可以用特殊的符号或文字来表示，如圆角、倒角、倒置、截短、特殊切削等。

螺纹的精度则可以使用尺度限制符号来标注，如H、h、k、C、c、N等。

总之，螺纹的规定画法和标注是机械制造中非常重要的一环，它直接关系到螺纹的加工和使用。

在制图和设计过程中，需要准确地绘制和标注螺纹，以便于工程师和操作人员能够正确理解和使用。

同时，螺纹的规定画法和标注也需要遵循国家和行业标准，确保产品的质量和可靠性。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

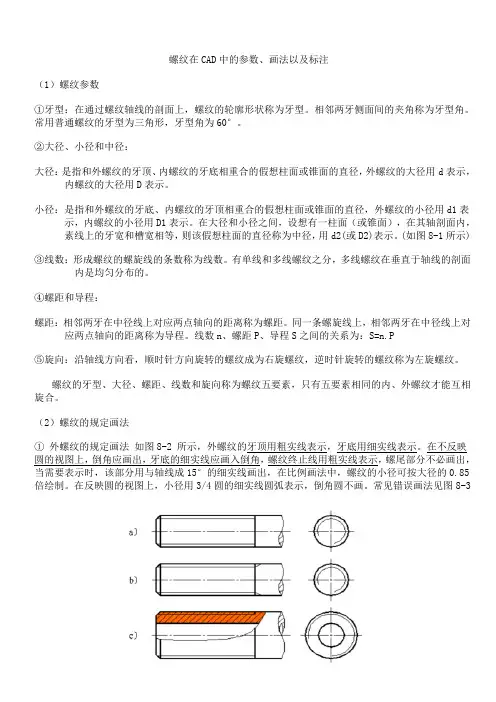

螺纹在CAD中的参数、画法以及标注（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

②大径、小径和中径：大径：是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径：是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

(如图8-1所示)③线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

④螺距和导程：螺距：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

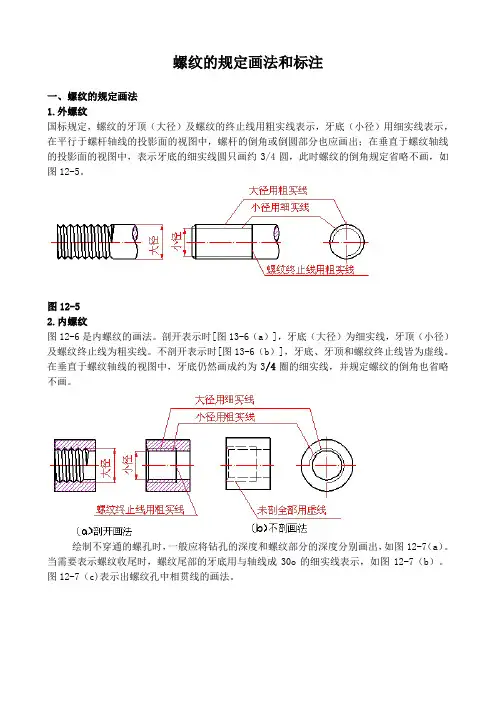

螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

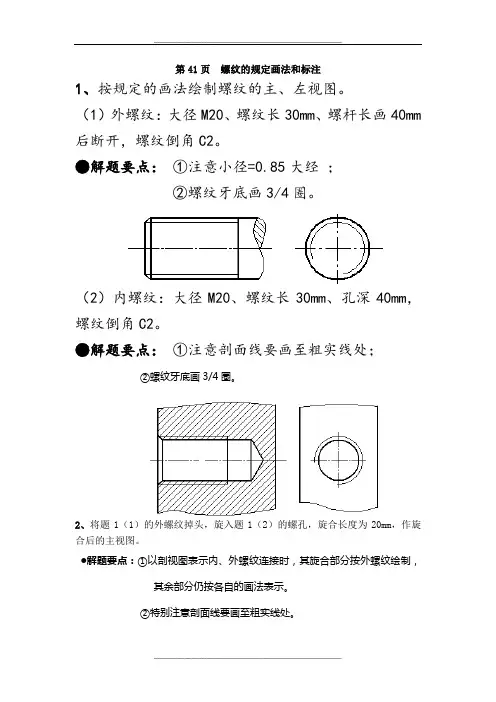

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为1/2 ；大径为20.955mm ；小径为18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。

螺纹若按真实投影作图， 比较麻烦。

为了简化作图， 国家标准《机械制图》GB/T44 59.1—1995规定了螺纹的表示法。

按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

一. 螺纹的表示法1、外螺纹的表示法图：外螺纹的表示法(1) 外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。

画图时小径尺寸可近似地取dl≈0.85d。

(2) 有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9 -8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。

(3) 在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。

2．内螺纹的表示法图: 内螺纹的表示法(1) 内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。

螺纹终止线用粗实线表示。

剖面线应画到表示牙顶圆投影的粗实线为止。

(2) 在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。

(3) 绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。

(4) 当螺纹为不可见时，其所有图线用虚线绘制，如下图所示：图：不可见螺纹的表示法3、内、外螺纹连接的表示法内、外螺纹连接，一般用剖视图表示。

此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。

画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。

这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。

按规定，当实心螺杆通过轴线剖切时按不剖处理，如下图所示：图：内、外螺纹连接的表示法图的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。

内外螺纹的画法及标注
内外螺纹是机械设计中常见的一种连接方式，其画法和标注也是关键的一步。

下面将介绍内外螺纹的画法及标注方法。

一、内螺纹的画法及标注
1.画法
内螺纹一般用实线表示，其图形一般分为三部分：螺纹芯区、螺纹峰区和螺纹谷区。

其中，螺纹芯区是内螺纹的轴线，螺纹峰区是内螺纹的上升部分，螺纹谷区是内螺纹的下降部分。

2.标注
内螺纹的标注应包括螺纹的直径、螺距和螺纹类型等信息。

其中，螺纹的直径应标注在内螺纹图形的中心线上，螺距应标注在螺纹芯区下方，螺纹类型应标注在上方。

二、外螺纹的画法及标注
1.画法
外螺纹一般用虚线表示，其图形也分为三部分：螺纹芯区、螺纹峰区和螺纹谷区。

与内螺纹相反，外螺纹的螺纹峰区是下降部分，螺纹谷区是上升部分。

2.标注
外螺纹的标注同样应包括螺纹的直径、螺距和螺纹类型等信息。

其中，螺纹的直径应标注在外螺纹图形的中心线上，螺距应标注在螺纹芯区上方，螺纹类型应标注在下方。

三、内外螺纹的标注注意事项
在标注内外螺纹时，应注明螺纹的类型，如M表示米制螺纹，UNC 表示统一粗牙，UNF表示统一细牙等。

此外，还应标注螺纹的长度、螺纹的形状和公称直径等信息，以确保设计和加工的准确性。

以上是内外螺纹的画法及标注方法的简介，需要注意的是，内外螺纹的标注应符合国家标准和企业内部标准的要求。
