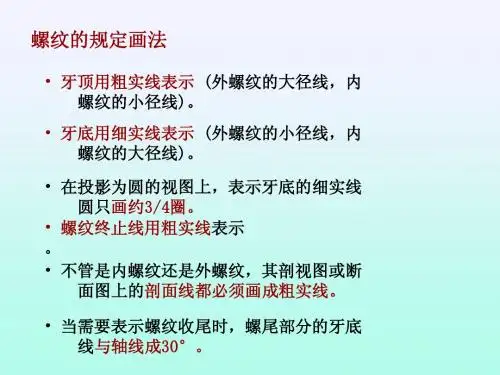

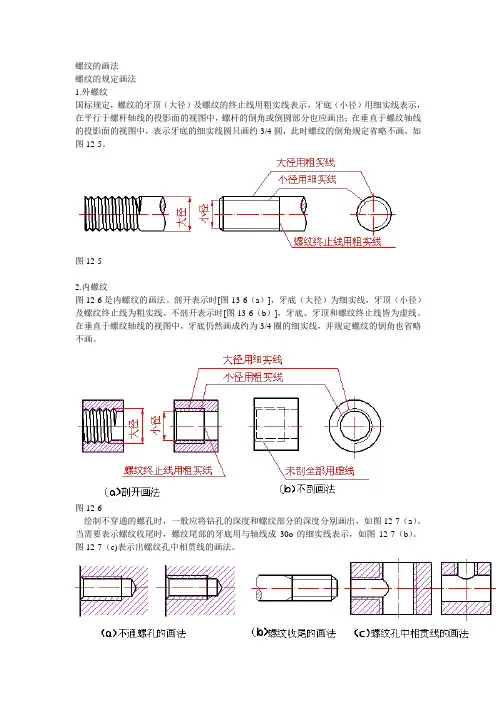

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。

●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。

（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。

●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
