螺纹的画法及标注

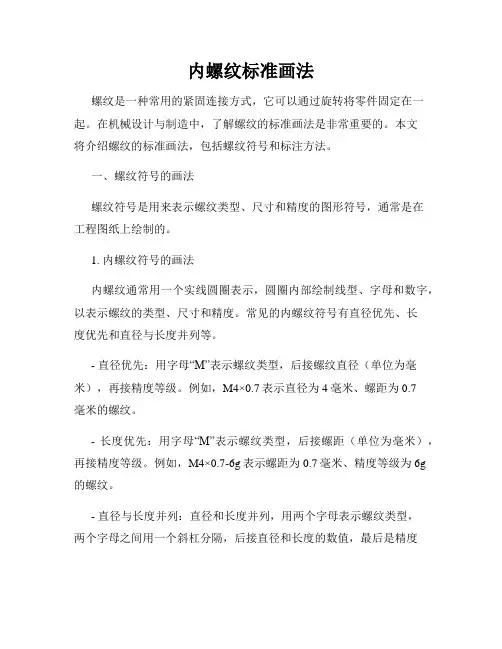

内螺纹标准画法螺纹是一种常用的紧固连接方式，它可以通过旋转将零件固定在一起。

在机械设计与制造中，了解螺纹的标准画法是非常重要的。

本文将介绍螺纹的标准画法，包括螺纹符号和标注方法。

一、螺纹符号的画法螺纹符号是用来表示螺纹类型、尺寸和精度的图形符号，通常是在工程图纸上绘制的。

1. 内螺纹符号的画法内螺纹通常用一个实线圆圈表示，圆圈内部绘制线型、字母和数字，以表示螺纹的类型、尺寸和精度。

常见的内螺纹符号有直径优先、长度优先和直径与长度并列等。

- 直径优先：用字母“M”表示螺纹类型，后接螺纹直径（单位为毫米），再接精度等级。

例如，M4×0.7表示直径为4毫米、螺距为0.7毫米的螺纹。

- 长度优先：用字母“M”表示螺纹类型，后接螺距（单位为毫米），再接精度等级。

例如，M4×0.7-6g表示螺距为0.7毫米、精度等级为6g的螺纹。

- 直径与长度并列：直径和长度并列，用两个字母表示螺纹类型，两个字母之间用一个斜杠分隔，后接直径和长度的数值，最后是精度等级。

例如，M4/0.7-6g表示直径为4毫米、螺距为0.7毫米、精度等级为6g的螺纹。

2. 其他螺纹符号的画法除了内螺纹，还有外螺纹、左旋螺纹、特殊螺纹等各种类型的螺纹。

这些螺纹的符号画法都有一定的规范。

- 外螺纹：外螺纹通常用一个虚线圆圈表示，圆圈内部绘制线型、字母和数字，表示螺纹的类型、尺寸和精度。

- 左旋螺纹：左旋螺纹通常在圆圈上方或下方绘制箭头，并在圆圈内部绘制线型、字母和数字，以表示螺纹的类型、尺寸和精度。

- 特殊螺纹：特殊螺纹的符号画法根据其特殊性质而定，可以通过符号图形进行表示。

二、螺纹标注方法螺纹标注是指在工程图纸上对螺纹进行尺寸和精度的标注，常用的标注方法有以下几种。

1. 基本标注法基本标注法是最常见的标注方法，适用于直径优先和长度优先的内螺纹。

标注方法为：先标注螺纹类型，后接螺纹直径或螺距，最后标注精度等级。

2. 直径与长度分列法对于直径和长度并列的内螺纹，可以使用直径与长度分列法进行标注。

内外螺纹的画法及标注
内外螺纹是机械设计中常见的一种连接方式，其画法和标注也是关键的一步。

下面将介绍内外螺纹的画法及标注方法。

一、内螺纹的画法及标注
1.画法
内螺纹一般用实线表示，其图形一般分为三部分：螺纹芯区、螺纹峰区和螺纹谷区。

其中，螺纹芯区是内螺纹的轴线，螺纹峰区是内螺纹的上升部分，螺纹谷区是内螺纹的下降部分。

2.标注
内螺纹的标注应包括螺纹的直径、螺距和螺纹类型等信息。

其中，螺纹的直径应标注在内螺纹图形的中心线上，螺距应标注在螺纹芯区下方，螺纹类型应标注在上方。

二、外螺纹的画法及标注
1.画法
外螺纹一般用虚线表示，其图形也分为三部分：螺纹芯区、螺纹峰区和螺纹谷区。

与内螺纹相反，外螺纹的螺纹峰区是下降部分，螺纹谷区是上升部分。

2.标注
外螺纹的标注同样应包括螺纹的直径、螺距和螺纹类型等信息。

其中，螺纹的直径应标注在外螺纹图形的中心线上，螺距应标注在螺纹芯区上方，螺纹类型应标注在下方。

三、内外螺纹的标注注意事项
在标注内外螺纹时，应注明螺纹的类型，如M表示米制螺纹，UNC 表示统一粗牙，UNF表示统一细牙等。

此外，还应标注螺纹的长度、螺纹的形状和公称直径等信息，以确保设计和加工的准确性。

以上是内外螺纹的画法及标注方法的简介，需要注意的是，内外螺纹的标注应符合国家标准和企业内部标准的要求。

螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

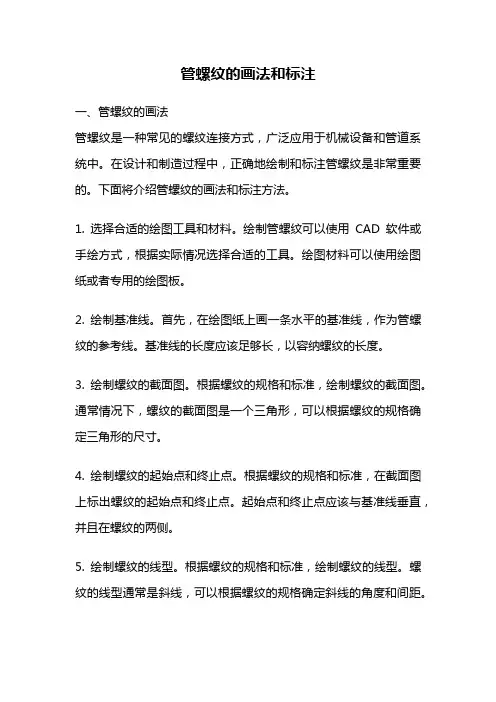

管螺纹的画法和标注一、管螺纹的画法管螺纹是一种常见的螺纹连接方式，广泛应用于机械设备和管道系统中。

在设计和制造过程中，正确地绘制和标注管螺纹是非常重要的。

下面将介绍管螺纹的画法和标注方法。

1. 选择合适的绘图工具和材料。

绘制管螺纹可以使用CAD软件或手绘方式，根据实际情况选择合适的工具。

绘图材料可以使用绘图纸或者专用的绘图板。

2. 绘制基准线。

首先，在绘图纸上画一条水平的基准线，作为管螺纹的参考线。

基准线的长度应该足够长，以容纳螺纹的长度。

3. 绘制螺纹的截面图。

根据螺纹的规格和标准，绘制螺纹的截面图。

通常情况下，螺纹的截面图是一个三角形，可以根据螺纹的规格确定三角形的尺寸。

4. 绘制螺纹的起始点和终止点。

根据螺纹的规格和标准，在截面图上标出螺纹的起始点和终止点。

起始点和终止点应该与基准线垂直，并且在螺纹的两侧。

5. 绘制螺纹的线型。

根据螺纹的规格和标准，绘制螺纹的线型。

螺纹的线型通常是斜线，可以根据螺纹的规格确定斜线的角度和间距。

6. 标注螺纹的规格和参数。

在绘图中，标注螺纹的规格和参数是非常重要的。

通常情况下，螺纹的规格包括螺距、螺纹类型和螺纹直径。

标注螺纹的规格和参数可以使用文字或符号。

二、管螺纹的标注方法在绘制管螺纹图纸的同时，正确地标注螺纹的规格和参数也是非常重要的。

下面将介绍管螺纹的标注方法。

1. 标注螺距。

螺距是管螺纹的重要参数，表示螺纹每一圈的进给量。

在绘图中，可以使用符号“P”表示螺距，并标注在螺纹的一侧。

2. 标注螺纹类型。

螺纹的类型包括内螺纹和外螺纹，可以使用符号“G”表示内螺纹，使用符号“R”表示外螺纹，并标注在螺纹的一侧。

3. 标注螺纹直径。

螺纹的直径是管螺纹的重要参数，表示螺纹的最大外径或最小内径。

在绘图中，可以使用符号“D”表示螺纹直径，并标注在螺纹的一侧。

4. 标注螺纹的方向。

螺纹的方向是管螺纹的重要属性，表示螺纹的旋转方向。

在绘图中，可以使用符号“S”表示顺时针方向，使用符号“Z”表示逆时针方向，并标注在螺纹的一侧。

螺纹的规定画法1.外螺纹的规定画法：螺纹终止线画粗实线。

螺纹顶径（大径）画粗实线，在反映为圆的投影上,底径只画约3/4圈细实线，且原来的倒角在该视图上的投影圆不画。

在与轴线平行的投影面上，表示底径的细实线应画入倒角部分,小径通常画成大径的0.85倍。

2.内螺纹的规定画法：剖视表示时,顶径（小径）用粗实线表示，底径（大径）用细实线表示，在反映为圆的投影图上大径圆只画约3/4圈细实线,并且细实线不能画入倒角,剖面线画到小径粗实线止，倒角圆不画。

3.螺纹连接的规定画法:如下图所示，以剖视图表达内、外螺纹连接时，其旋合部分应按外螺纹绘制，其余仍按各自的画法表示。

应该注意的是：表示大、小径的粗实线和细实线应分别对齐，而与倒角的大小无关。

小结：A.按加工形成过过程，内、外螺纹的规定画法如下：①.终止线——粗实线②.内、外径——先加工形成直径为粗实线B.按手触摸法,在黑板上方中间板书大字体——手指触摸及处粗实线绘之。

说明：①.按比例画法，螺纹小径≈0.85大径；②.3/4细实线圆可以理解为：从轴向方向观察，外螺纹的小径，内螺纹的大径，只能看见约3/4个圆，所以形象地用3/4圆来表示。

课堂练习:指出螺纹画法的错误并改正2．螺纹的标记(公制螺纹)螺纹的标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分内容组成。

其格式是：螺纹代号－公差带代号－旋合长度代号－旋向螺纹代号表示了螺纹的要素，其中螺纹代号格式为：特征代号公称直径×螺距（或Ph导程/P螺距）对常用的单线右旋螺纹，其线数和旋向可省略不注。

螺纹公差带代号由表示公差带代大小的公差带等级数字和表示位置的字母（内螺纹用大写字母，外螺纹用小写字母）组成，如6H，6g等。

当中径与顶径公差带代号相同时。

则只注一个代号，如M10x1-6H。

螺纹旋合长度代号规定为短（S）、中（N）、长（L）三种。

其中中等旋合长度其代号"N"不必标注。

螺纹标记的含义：1、粗牙普通螺纹，公称直径为16ｍｍ，单线，右旋，中径、顶径公差带均为7H，中旋合长度。

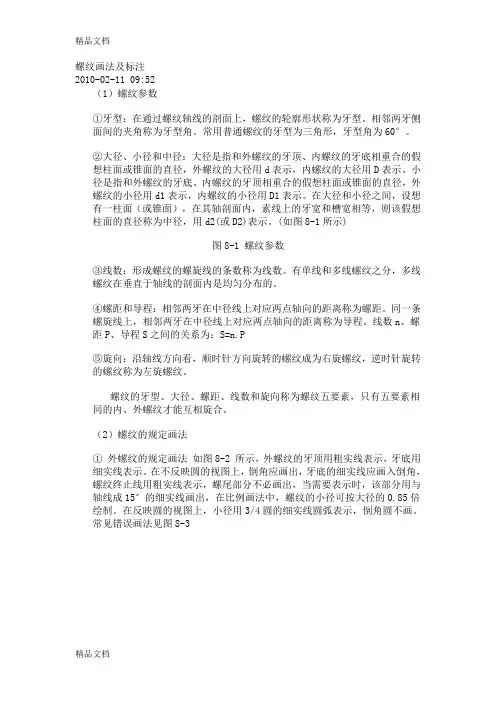

螺纹画法及标注2010-02-11 09:52（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。

相邻两牙侧面间的夹角称为牙型角。

常用普通螺纹的牙型为三角形，牙型角为60°。

②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。

小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。

在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。

(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。

有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。

④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。

同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。

线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。

螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。

（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。

在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。

在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。

常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。

在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
