《机械制图》螺纹的表示法
不管是内螺纹 还是外螺纹， 剖面线画到牙 顶（粗实线） 处。
螺纹终止线— 粗实线；
外螺纹 内螺纹
5
大径 小径
A
A－A
A
螺纹终止线画到牙底
A
剖面线画到牙顶（大径线）
A－A
A
剖面线画到牙顶（小径线）
即粗实线位置
螺纹的表示法 4、不穿通螺纹孔的画法
D
120°
6
0.5D
螺纹的表示法 5、锥螺纹的画法
局部剖表示牙型
21
局部放大图表示牙型
谢谢观看
Thanks for looking
锥螺纹在投影为圆的视图中只画一端螺纹的投影。 （1）外螺纹
右视图只画小端螺纹
左视图只画大端螺纹
7
螺纹的表示法
5、锥螺纹的画法
（2）内螺纹
右视图只画小端 螺纹
左视图只画大端 螺纹
8
螺纹的表示法
6、螺孔相贯线的画法
螺孔与螺孔或螺孔与光孔相贯时，只画小径产生的相贯线。
螺孔 与螺孔
相贯
螺孔 与光孔 相贯
螺纹牙型符号
螺距（单线时）
公称直径 X
或
旋向
导程（P螺距）（多线时）
• 右旋螺纹，旋向省略不标；左旋螺纹用“ LH ”表示 。
• 粗牙普通螺纹，螺距省略标注。
13
螺纹的标注 1、标准螺纹的标记格式
（2）螺纹公差带代号
螺纹公差带代号是由表示其公差等级的数字和表示公差位置的字母组成（内螺 纹用大写字母，外螺纹用小写字母）如6H、5g等。
9
螺纹的表示法
7、内外螺纹旋合的画法
旋合部分按外螺纹画，未旋合部分按各自画法画。
按外螺纹
螺纹的画法、螺丝的选用、紧固件的画法
一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。
它有三角形、梯形、锯齿形和矩形等。
不同的螺纹牙形，有不同的用途。
（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。
②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。
③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。
此假想圆柱称为中径圆柱，其直径称为中径。
它是控制螺纹精度的主要参数之一。
（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。
（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。
同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP（5）旋向: 螺纹分右旋和左旋两种。
顺时针旋转时旋入的螺纹，称为右旋螺纹。
逆时针旋转时旋入的螺纹，称为左旋螺纹。
工程上常用右旋螺纹。
只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。
二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。
1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。
画图时小径尺寸近似地取d1≈0.85d。
在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。
画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。
2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。

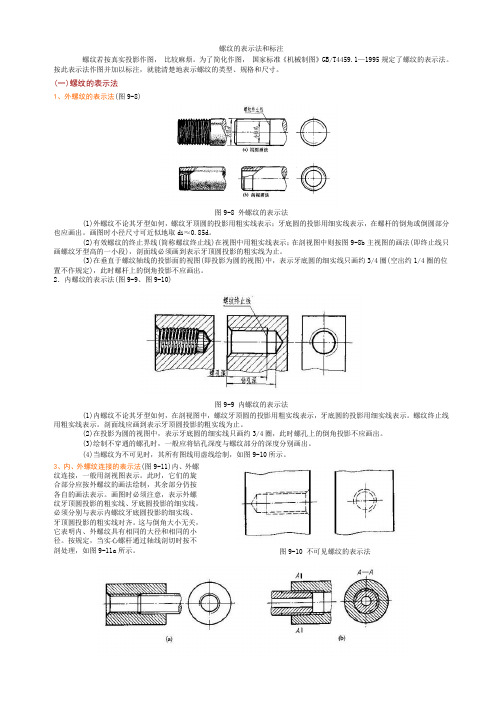

螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
工程制图与公差配合(2)-螺纹、示意图、原理图
表9-1 渐开线圆柱齿轮模数(GB1357-87)
(4) 压力角(α)： 在啮合接触点P处, 轮齿的受力方向与瞬时运 动方向的夹角称为压力角, 一般采用20°。 (5) 速比(i)：主动齿轮的转速n1(r/min)与从动齿轮的转速n2( r/min)之比称为速比, 亦称传动比, 即i=n1/n2。由于转速与齿数成反 比, 所以i=n1/n2=z2/z1。 (6) 中心距(A)：两啮合齿轮轴线之间的距离称为中心距, 即 A=m(z1+z2)/2。
螺钉末端应画 到什么位置？
小径线未对齐
画在何处？
粗、细线 剖面线画到 ?位置
应为?度
倾斜?度
⒊ 螺柱联接装配图的比例画法
l
bm
t
螺柱长度: l计= t +0.15d+0.8d+0.3d
bm同螺钉, 由被联接件的 材料决定。
当剖切平面通过螺杆轴线时，对于螺柱、螺栓、 螺钉、螺母及垫圈等均按不剖画出。也可采用图1．2 －4b的简化画法。内六角螺钉可按图1．2－4c绘制， 螺钉头部的一字槽、十字槽可按图1.2-4d,e绘制。
0.15d
2.2d
1.1d
⒋ 螺钉
规定标记： 螺钉GB/T 65 M12×l 开槽圆柱头螺钉 简化画法：
0.1d×45° 1.5d 0.2d
0.3d 0.6d l
2d
d
二、螺纹紧固件装配图的画法
⒈ 螺栓装配图的简化画法
0.3d
t2
l
★ ★ ★ ★
被连接件的孔径=1.1d 两块板的剖面线方向相反 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算
本部分的主要内容如下：
1 2 3 4 5 6 7
工程制图-3-1零件尺寸标注
32
下一节 零件图技术要求
35
大圆弧注法 直径相同小圆数量要标出。圆弧不标注数量
25
1.标注原则：重要的尺寸要直接标出。
圆及圆弧直径（半径）要直接标注；圆心的尺寸要直接标注
50
26
（2）某一方向总体尺寸标注示例
27
2.尺寸标注时注意的问题
（1）对称方向上要对称的标注尺寸
28
☆ 尺寸辅助记号 零件图尺寸标注中常常利用辅助记号进行尺寸标注。
8
【踏架图示例】
9
【踏架图示例】
10
通知
下周周二改为周六上午计算机绘图 零件图建模，工程图绘制
地点：西综合楼B606
11
机械制图
（电子教案）
3-1 零件图表达 及尺寸总结
1结2 束
零件图表达方案的确定
（1）主视图方向确定 （2）主视图表达确定 （3）其他辅助视图的数量
及表达方案的确定 注意点
20
泵体表达方案五
C C
21
泵体表达方案六
22
机械制图
（电子教案）
零件图尺寸标注
23
1.标注原则 1）字头方向 尺寸线水平，字头向上,注于上方 尺寸线垂直，字头向左,注于左方 尺寸线倾斜，30度范围内引出标注。
24
1.标注原则 2）圆及圆弧尺寸注法：尺寸线过圆心 大于半圆注F，小于等于半圆注R 有圆弧时，必须标注在圆弧的视图上。
螺纹连接画法
1．内外螺纹大、小径要分别对齐 2．连接部分按外螺纹绘制 3．剖面线：①同一零件方向间隔一致②画到粗实线止
A
A－A
A
旋合长度
ove1 r
机匣盖
2
【机匣盖图例】问题点：1.图形配置 2.漏线
下一节 零件图技术要求
35
大圆弧注法 直径相同小圆数量要标出。圆弧不标注数量
25
1.标注原则：重要的尺寸要直接标出。
圆及圆弧直径（半径）要直接标注；圆心的尺寸要直接标注
50
26
（2）某一方向总体尺寸标注示例
27
2.尺寸标注时注意的问题
（1）对称方向上要对称的标注尺寸
28
☆ 尺寸辅助记号 零件图尺寸标注中常常利用辅助记号进行尺寸标注。
8
【踏架图示例】
9
【踏架图示例】
10
通知
下周周二改为周六上午计算机绘图 零件图建模，工程图绘制
地点：西综合楼B606
11
机械制图
（电子教案）
3-1 零件图表达 及尺寸总结
1结2 束
零件图表达方案的确定
（1）主视图方向确定 （2）主视图表达确定 （3）其他辅助视图的数量
及表达方案的确定 注意点
20
泵体表达方案五
C C
21
泵体表达方案六
22
机械制图
（电子教案）
零件图尺寸标注
23
1.标注原则 1）字头方向 尺寸线水平，字头向上,注于上方 尺寸线垂直，字头向左,注于左方 尺寸线倾斜，30度范围内引出标注。
24
1.标注原则 2）圆及圆弧尺寸注法：尺寸线过圆心 大于半圆注F，小于等于半圆注R 有圆弧时，必须标注在圆弧的视图上。
螺纹连接画法
1．内外螺纹大、小径要分别对齐 2．连接部分按外螺纹绘制 3．剖面线：①同一零件方向间隔一致②画到粗实线止
A
A－A
A
旋合长度
ove1 r
机匣盖
2
【机匣盖图例】问题点：1.图形配置 2.漏线
机械制图-螺纹画法--ppt课件精选全文
同一条螺纹上相邻两牙在中径线上对应 两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
ppt课件
10
5. 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外
螺纹才能旋合在一起。
ppt课件
11
6.螺纹的分类
按用途分为： 连接螺纹 传动螺纹
按是否符合标准分为： 标准螺纹（牙型、大径、螺距) 非标准螺纹 （牙型不标准，如矩形） 特殊螺纹（牙型标准、大径、螺距不标准）
铝: bm=2d
ppt课件
30
ppt课件
允许将螺 纹画到底
31
常见的几种错误画法：
螺纹终止线应画 到什么位置？
螺钉末端应画 到什pp么t课件位置？
小径线未对齐 32
画在何处？ 应为?度
倾斜?度 ppt课件
粗、细线
剖面线画到 ?位置
33
5. 双头螺柱
规定标记：
例： 螺柱GB/T 897 AM12×50
画法几何与工程制图
一.螺纹形成与结构
二. 螺纹的要素及 分类
三.螺纹的画法
第十二讲 螺纹画法
四.螺纹的标注 五、螺纹紧固件的画法
六、螺纹紧固件装配图的画法
ppt课件
七、键 联 接
1
一.螺纹的形成与结构
1.螺纹的形成
A1 ●
导程 A●
螺旋线
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。
26
⒋ 螺钉
规定标记：
例： 螺钉GB/T 65 M12×l
开槽圆柱 头螺钉
机械制图的螺纹画法
机械制图的螺纹画法（机械类）（本文来自互联网，希望能给学机械的朋友们有点点帮助）1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹的规定画法和标注
螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
短旋合长度 顶径公差带代号 中径公差带代号 左旋 普通螺纹 大径d 大径d＝20 螺距P2 (细牙 细牙) 螺距P2 (细牙)
例 2：
Tr40×14(P7)－7H－L × － －
长旋合长度 中径、 中径、顶径 公差带代号 右旋
梯形螺纹 大径D 大径D＝40 导程14螺距P7线数2 14螺距P7线数 导程14螺距P7线数2
内、外螺纹剖面线方向相反 为什么？ 为什么？
6.螺纹连接的画法 6.螺纹连接的画法
画图步骤： 画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
三.螺纹的种类
标准螺纹 按国家标准 化程度分 特殊螺纹 非标准螺纹 普通螺纹 连结螺纹 按用途分 传动螺纹 管螺纹 梯形螺纹 锯齿形螺纹 矩形螺纹 粗牙 细牙 螺纹密封的管螺纹 非螺纹密封的管螺纹
第五章 标准件和常用件
§1 导言 §2 螺纹结构的规定画法及标注 §3 螺纹紧固件的连接画法 §4 键联接 §5 销联接 §6 齿轮轮齿结构的规定画法和标注 §7 滚动轴承的画法 §8 弹簧画法
§1 导言
套类（齿轮轴） ★ 轴、套类（齿轮轴） 盖类（齿轮、端盖） ★ 盘、盖类（齿轮、端盖）
★ 叉、架类 体类（泵体） ★ 壳、体类（泵体） ★ 标准件（螺栓、销等） 标准件（螺栓、销等） 右端盖 齿轮轴 销 螺母 垫圈 左端盖 泵体 传动齿轮 螺钉
⒊ 标注方法 :将螺纹的标记作为一个尺寸数值， 将螺纹的标记作为一个尺寸数值， 标注在螺纹图形的大径上
M20×2 M20-7H
外螺纹 G1
内螺纹
注：
管螺纹
尺寸界线 应从 记住： 记住： 何处引出? 何处引出? 尺寸界线应 从大径引出！ 从大径引出！
G右面的数字不是管 螺纹的大径， 螺纹的大径，而是它 的尺寸代号。 的尺寸代号。
§5.2 螺纹结构的规定画法及标注
一.螺纹的形成、结构和要素 螺纹的形成、 ⒈螺纹的形成
从几何角度看， 从几何角度看， 螺纹结构实际上是 一种螺旋体。 一种螺旋体。一个 与轴线共面的平面 图形（三角形、 图形（三角形、梯 矩形等）， ），绕 形、矩形等），绕 圆柱或圆锥面作螺 旋运动， 旋运动，得到一种 结构
螺纹终止线 牙底圆约画3/4 牙底圆约画3/4圈 3/4圈 A－A －
A 剖面线画到小径线 即粗实线位置
3.不穿通螺纹孔的画法 3.不穿通螺纹孔的画法: 不穿通螺纹孔的画法:
惦 的
攻 丝
118° ° 120° °
.
D 0 5
4 螺纹牙型的表示
⑴ 重合画法 ⑵ 移出局部放大
Ⅰ
5:1
Ⅰ
5.螺纹相贯的画法 5.螺纹相贯的画法
内螺纹
外螺纹
D d 径径径径
2
牙底
2
、、、、
4 螺纹的五大要素 螺纹的线数n ⑶ 螺纹的线数n
一条螺旋线形成的螺纹叫 沿一条螺旋线形成的螺纹叫 单线螺纹； 做单线螺纹； 两条或两条以上在轴向等 沿两条或两条以上在轴向等 距分布的螺旋线所形成的螺纹叫 多线螺纹。 做多线螺纹。
单线螺纹
双线螺纹
4 螺纹的五大要素
一.螺纹的形成、结构和要素 螺纹的形成、
4、螺纹的五大要素 ⑴ 牙型 :在通过螺纹轴线的断面上螺纹的轮廓 牙型 形状。 形状。
常用的有： 常用的有： 三角形 梯形 锯齿形
4 螺纹的五大要素
螺纹的大径、 ⑵ 螺纹的大径、小径和中径
公称直径
大径： 外螺纹牙顶或内螺纹牙底相切的假想圆柱 大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱 面的直径， 面的直径，D、d 。 小径： 外螺纹牙底或内螺纹牙顶相切的假想圆柱 小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱 面的直径， 面的直径，D1、d1。
车内螺纹
卡盘 车刀
车外螺纹
一.螺纹的形成、结构和要素 螺纹的形成、
3 螺纹的结构 倒角
倒角（圆锥面） 倒角（圆锥面） 防止螺纹端部损坏 便于安装 平顶
⑴ 螺纹末端
圆顶（球面） 圆顶（球面）
一.螺纹的形成、结构和要素 螺纹的形成、
3 螺纹的结构 螺 尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
内退刀槽
车刀 退出车刀 开始退刀 车 刀
4 螺纹的五大要素
⑸ 螺纹的旋向 左旋 左旋又 称反扣， 称反扣， 代号为 LH 右旋 右旋又称 正扣， 正扣， 常用。 常用。
注意：只有上述各要素完全相同的内、 注意：只有上述各要素完全相同的内、 外螺纹才能旋合在一起。 外螺纹才能旋合在一起。
二.螺纹的规定画法
1.牙顶线用粗实线表示 外螺纹的大径线， 1.牙顶线用粗实线表示 (外螺纹的大径线，内螺纹 的小径线) 的小径线)。 2.牙 外螺纹的小径线， 2.牙底线用细实线表示 (外螺纹的小径线，内螺纹 的大径线) 的大径线)。 3.螺纹终止线用粗实线表示。 3.螺纹终止线用粗实线表示。 螺纹终止线用粗实线表示 4.在投影为圆的视图上， 4.在投影为圆的视图上，表示牙底的细实线圆只 在投影为圆的视图上 画约3/4 3/4圈 倒角圆不画。 画约3/4圈，倒角圆不画。 5.不论是内螺纹还是外螺纹， 5.不论是内螺纹还是外螺纹，其剖视图或断面图 不论是内螺纹还是外螺纹 上的剖面线都必须画到粗实线 剖面线都必须画到粗实线。 上的剖面线都必须画到粗实线。
§5.1 导言
螺纹紧固件
齿轮
键
销 弹簧
滚动轴承
§5.1 导言
这些结构和零部件图样的简化，所遵循的总的原则是： 这些结构和零部件图样的简化， 所遵循的总的原则是 ： 在 保证不致引起误解的前提下，图形力求简便， 保证不致引起误解的前提下，图形力求简便，必要时可增加一 定的限制条件。其主要途径是： 定的限制条件。其主要途径是： 通过省略重复投影、重复要素、重复图形等， 1）通过省略重复投影、重复要素、重复图形等，使图形减 少或图线减少，从而达到使图样简化的目的。一般称之为“ 少或图线减少，从而达到使图样简化的目的。一般称之为“省 略画法” 略画法”； 不按真实投影而人为地用“标准”的形式固定下来。 2）不按真实投影而人为地用“标准”的形式固定下来。这 种画法称“规定画法” 种画法称“规定画法”；螺纹结构和轮齿结构就属于这种画法 ； 用规定符号或用较形象的图线进行示意性的表达。 3）用规定符号或用较形象的图线进行示意性的表达。这种 画法称“示意画法” 弹簧和滚动轴承就属于这种画法。 画法称“示意画法”。弹簧和滚动轴承就属于这种画法。
螺旋线 A
●
—螺纹 螺纹
在圆柱体或圆锥体的外表面上形成的螺纹，称为外螺纹； 在圆柱体或圆锥体的外表面上形成的螺纹，称为外螺纹； 外螺纹 在圆柱孔或圆锥孔的内孔壁上形成的螺纹，称为内螺纹。 在圆柱孔或圆锥孔的内孔壁上形成的螺纹，称为内螺纹。 内螺纹
一.螺纹的形成、结构和要素 螺纹的形成、
2.螺纹的加工方法： 2.螺纹的加工方法： 螺纹的加工方法 工件
牙底 ⇒小径 牙顶⇒大径
牙顶 ⇒大径
牙底⇒小径
4 螺纹的五大要素
螺纹的大径、 ⑵ 螺纹的大径、小径和中径 中径： 中径： 一个假想圆柱的直径。 一个假想圆柱的直径。该圆柱的母线通过 牙型上沟槽和凸起宽度相等的地方。 沟槽和凸起宽度相等的地方 牙型上沟槽和凸起宽度相等的地方。 牙底 牙顶
牙顶
中中中中
常用的几种螺纹的特征代号及用途 螺纹种类
联 接 螺纹 细牙 螺 纹 管螺纹 梯形 螺纹 锯 齿 形 螺 纹 普通 粗牙 M 特征 代号
外形图
用途
是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管等 用于水管、油管、 薄壁管子上， 薄壁管子上，用于管路的 联接。 联接。 用于各种机床的丝杠， 用于各种机床的丝杠，做 传动用。 传动用。 只能传递单方向的动力。 只能传递单方向的动力。
G
传 动 螺 纹
Tr
B
四.螺纹结构的规定代号与标记
1.一个完整的螺纹标记，包含有三个部分： 1.一个完整的螺纹标记，包含有三个部分： 一个完整的螺纹标记 螺纹代号 螺纹代 号包含 了五要 素的注 明 长:L 加工精度 旋合长度 ⇒ 中:N(略) 短:S 公差带代号 5g6g 5G6G 中径公差 带代号 顶径公差 带代号 6g 6H/6g
特征代号 公称直径 × 螺距或导程（螺距） 旋向 螺距或导程（螺距）
⇓
牙型代号 M,G,Tr,B
⇓
指大径 省略∅ 省略∅
⇓
⇓
单线: 单线:螺距 右旋: 右旋:略 多线:导程（螺距） 左旋:LH 多线:导程（螺距） 左旋:LH
2.标注示例 2.标注示例 例 1： M20×2LH－5g6g－S × － －
⒈ 外螺纹画法
牙顶线画粗实线 倒角圆不画 Nhomakorabea牙底线画细实线 且画到倒角内 小径≈ 小径≈0.85d
螺纹终止线 画粗实线
牙底圆约画3/4圈 牙底圆约画3/4圈 3/4
外螺纹剖视画法： 外螺纹剖视画法：
A A－A －
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
牙底线画细实线 倒角圆不画
牙顶线画粗实线 A
⑷ 螺距和导程 螺纹上相邻两牙在中径线上对应两点之间 的轴向距离P称为螺距。 的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对应两 同一条螺纹上相邻两牙在中径线上对应两 点之间的轴向距离P 称为导程。 点之间的轴向距离Ph称为导程。 螺距 =导程
导程 螺距
单线螺纹： 单线螺纹：P=Ph
多线螺纹： 多线螺纹：P=Ph/n
螺纹相贯时， 螺纹相贯时，只在钻孔与钻孔相交处画出 相贯线。 相贯线。
6.螺纹连接的画法 6.螺纹连接的画法
A A－A
按不剖画
旋入深度
A
画图要点： 画图要点： 大径线和大径线对齐； ★ 大径线和大径线对齐；小径线
例 2：
Tr40×14(P7)－7H－L × － －
长旋合长度 中径、 中径、顶径 公差带代号 右旋
梯形螺纹 大径D 大径D＝40 导程14螺距P7线数2 14螺距P7线数 导程14螺距P7线数2
内、外螺纹剖面线方向相反 为什么？ 为什么？
6.螺纹连接的画法 6.螺纹连接的画法
画图步骤： 画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
三.螺纹的种类
标准螺纹 按国家标准 化程度分 特殊螺纹 非标准螺纹 普通螺纹 连结螺纹 按用途分 传动螺纹 管螺纹 梯形螺纹 锯齿形螺纹 矩形螺纹 粗牙 细牙 螺纹密封的管螺纹 非螺纹密封的管螺纹
第五章 标准件和常用件
§1 导言 §2 螺纹结构的规定画法及标注 §3 螺纹紧固件的连接画法 §4 键联接 §5 销联接 §6 齿轮轮齿结构的规定画法和标注 §7 滚动轴承的画法 §8 弹簧画法
§1 导言
套类（齿轮轴） ★ 轴、套类（齿轮轴） 盖类（齿轮、端盖） ★ 盘、盖类（齿轮、端盖）
★ 叉、架类 体类（泵体） ★ 壳、体类（泵体） ★ 标准件（螺栓、销等） 标准件（螺栓、销等） 右端盖 齿轮轴 销 螺母 垫圈 左端盖 泵体 传动齿轮 螺钉
⒊ 标注方法 :将螺纹的标记作为一个尺寸数值， 将螺纹的标记作为一个尺寸数值， 标注在螺纹图形的大径上
M20×2 M20-7H
外螺纹 G1
内螺纹
注：
管螺纹
尺寸界线 应从 记住： 记住： 何处引出? 何处引出? 尺寸界线应 从大径引出！ 从大径引出！
G右面的数字不是管 螺纹的大径， 螺纹的大径，而是它 的尺寸代号。 的尺寸代号。
§5.2 螺纹结构的规定画法及标注
一.螺纹的形成、结构和要素 螺纹的形成、 ⒈螺纹的形成
从几何角度看， 从几何角度看， 螺纹结构实际上是 一种螺旋体。 一种螺旋体。一个 与轴线共面的平面 图形（三角形、 图形（三角形、梯 矩形等）， ），绕 形、矩形等），绕 圆柱或圆锥面作螺 旋运动， 旋运动，得到一种 结构
螺纹终止线 牙底圆约画3/4 牙底圆约画3/4圈 3/4圈 A－A －
A 剖面线画到小径线 即粗实线位置
3.不穿通螺纹孔的画法 3.不穿通螺纹孔的画法: 不穿通螺纹孔的画法:
惦 的
攻 丝
118° ° 120° °
.
D 0 5
4 螺纹牙型的表示
⑴ 重合画法 ⑵ 移出局部放大
Ⅰ
5:1
Ⅰ
5.螺纹相贯的画法 5.螺纹相贯的画法
内螺纹
外螺纹
D d 径径径径
2
牙底
2
、、、、
4 螺纹的五大要素 螺纹的线数n ⑶ 螺纹的线数n
一条螺旋线形成的螺纹叫 沿一条螺旋线形成的螺纹叫 单线螺纹； 做单线螺纹； 两条或两条以上在轴向等 沿两条或两条以上在轴向等 距分布的螺旋线所形成的螺纹叫 多线螺纹。 做多线螺纹。
单线螺纹
双线螺纹
4 螺纹的五大要素
一.螺纹的形成、结构和要素 螺纹的形成、
4、螺纹的五大要素 ⑴ 牙型 :在通过螺纹轴线的断面上螺纹的轮廓 牙型 形状。 形状。
常用的有： 常用的有： 三角形 梯形 锯齿形
4 螺纹的五大要素
螺纹的大径、 ⑵ 螺纹的大径、小径和中径
公称直径
大径： 外螺纹牙顶或内螺纹牙底相切的假想圆柱 大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱 面的直径， 面的直径，D、d 。 小径： 外螺纹牙底或内螺纹牙顶相切的假想圆柱 小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱 面的直径， 面的直径，D1、d1。
车内螺纹
卡盘 车刀
车外螺纹
一.螺纹的形成、结构和要素 螺纹的形成、
3 螺纹的结构 倒角
倒角（圆锥面） 倒角（圆锥面） 防止螺纹端部损坏 便于安装 平顶
⑴ 螺纹末端
圆顶（球面） 圆顶（球面）
一.螺纹的形成、结构和要素 螺纹的形成、
3 螺纹的结构 螺 尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
内退刀槽
车刀 退出车刀 开始退刀 车 刀
4 螺纹的五大要素
⑸ 螺纹的旋向 左旋 左旋又 称反扣， 称反扣， 代号为 LH 右旋 右旋又称 正扣， 正扣， 常用。 常用。
注意：只有上述各要素完全相同的内、 注意：只有上述各要素完全相同的内、 外螺纹才能旋合在一起。 外螺纹才能旋合在一起。
二.螺纹的规定画法
1.牙顶线用粗实线表示 外螺纹的大径线， 1.牙顶线用粗实线表示 (外螺纹的大径线，内螺纹 的小径线) 的小径线)。 2.牙 外螺纹的小径线， 2.牙底线用细实线表示 (外螺纹的小径线，内螺纹 的大径线) 的大径线)。 3.螺纹终止线用粗实线表示。 3.螺纹终止线用粗实线表示。 螺纹终止线用粗实线表示 4.在投影为圆的视图上， 4.在投影为圆的视图上，表示牙底的细实线圆只 在投影为圆的视图上 画约3/4 3/4圈 倒角圆不画。 画约3/4圈，倒角圆不画。 5.不论是内螺纹还是外螺纹， 5.不论是内螺纹还是外螺纹，其剖视图或断面图 不论是内螺纹还是外螺纹 上的剖面线都必须画到粗实线 剖面线都必须画到粗实线。 上的剖面线都必须画到粗实线。
§5.1 导言
螺纹紧固件
齿轮
键
销 弹簧
滚动轴承
§5.1 导言
这些结构和零部件图样的简化，所遵循的总的原则是： 这些结构和零部件图样的简化， 所遵循的总的原则是 ： 在 保证不致引起误解的前提下，图形力求简便， 保证不致引起误解的前提下，图形力求简便，必要时可增加一 定的限制条件。其主要途径是： 定的限制条件。其主要途径是： 通过省略重复投影、重复要素、重复图形等， 1）通过省略重复投影、重复要素、重复图形等，使图形减 少或图线减少，从而达到使图样简化的目的。一般称之为“ 少或图线减少，从而达到使图样简化的目的。一般称之为“省 略画法” 略画法”； 不按真实投影而人为地用“标准”的形式固定下来。 2）不按真实投影而人为地用“标准”的形式固定下来。这 种画法称“规定画法” 种画法称“规定画法”；螺纹结构和轮齿结构就属于这种画法 ； 用规定符号或用较形象的图线进行示意性的表达。 3）用规定符号或用较形象的图线进行示意性的表达。这种 画法称“示意画法” 弹簧和滚动轴承就属于这种画法。 画法称“示意画法”。弹簧和滚动轴承就属于这种画法。
螺旋线 A
●
—螺纹 螺纹
在圆柱体或圆锥体的外表面上形成的螺纹，称为外螺纹； 在圆柱体或圆锥体的外表面上形成的螺纹，称为外螺纹； 外螺纹 在圆柱孔或圆锥孔的内孔壁上形成的螺纹，称为内螺纹。 在圆柱孔或圆锥孔的内孔壁上形成的螺纹，称为内螺纹。 内螺纹
一.螺纹的形成、结构和要素 螺纹的形成、
2.螺纹的加工方法： 2.螺纹的加工方法： 螺纹的加工方法 工件
牙底 ⇒小径 牙顶⇒大径
牙顶 ⇒大径
牙底⇒小径
4 螺纹的五大要素
螺纹的大径、 ⑵ 螺纹的大径、小径和中径 中径： 中径： 一个假想圆柱的直径。 一个假想圆柱的直径。该圆柱的母线通过 牙型上沟槽和凸起宽度相等的地方。 沟槽和凸起宽度相等的地方 牙型上沟槽和凸起宽度相等的地方。 牙底 牙顶
牙顶
中中中中
常用的几种螺纹的特征代号及用途 螺纹种类
联 接 螺纹 细牙 螺 纹 管螺纹 梯形 螺纹 锯 齿 形 螺 纹 普通 粗牙 M 特征 代号
外形图
用途
是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管等 用于水管、油管、 薄壁管子上， 薄壁管子上，用于管路的 联接。 联接。 用于各种机床的丝杠， 用于各种机床的丝杠，做 传动用。 传动用。 只能传递单方向的动力。 只能传递单方向的动力。
G
传 动 螺 纹
Tr
B
四.螺纹结构的规定代号与标记
1.一个完整的螺纹标记，包含有三个部分： 1.一个完整的螺纹标记，包含有三个部分： 一个完整的螺纹标记 螺纹代号 螺纹代 号包含 了五要 素的注 明 长:L 加工精度 旋合长度 ⇒ 中:N(略) 短:S 公差带代号 5g6g 5G6G 中径公差 带代号 顶径公差 带代号 6g 6H/6g
特征代号 公称直径 × 螺距或导程（螺距） 旋向 螺距或导程（螺距）
⇓
牙型代号 M,G,Tr,B
⇓
指大径 省略∅ 省略∅
⇓
⇓
单线: 单线:螺距 右旋: 右旋:略 多线:导程（螺距） 左旋:LH 多线:导程（螺距） 左旋:LH
2.标注示例 2.标注示例 例 1： M20×2LH－5g6g－S × － －
⒈ 外螺纹画法
牙顶线画粗实线 倒角圆不画 Nhomakorabea牙底线画细实线 且画到倒角内 小径≈ 小径≈0.85d
螺纹终止线 画粗实线
牙底圆约画3/4圈 牙底圆约画3/4圈 3/4
外螺纹剖视画法： 外螺纹剖视画法：
A A－A －
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
牙底线画细实线 倒角圆不画
牙顶线画粗实线 A
⑷ 螺距和导程 螺纹上相邻两牙在中径线上对应两点之间 的轴向距离P称为螺距。 的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对应两 同一条螺纹上相邻两牙在中径线上对应两 点之间的轴向距离P 称为导程。 点之间的轴向距离Ph称为导程。 螺距 =导程
导程 螺距
单线螺纹： 单线螺纹：P=Ph
多线螺纹： 多线螺纹：P=Ph/n
螺纹相贯时， 螺纹相贯时，只在钻孔与钻孔相交处画出 相贯线。 相贯线。
6.螺纹连接的画法 6.螺纹连接的画法
A A－A
按不剖画
旋入深度
A
画图要点： 画图要点： 大径线和大径线对齐； ★ 大径线和大径线对齐；小径线
