数控机床故障诊断复习题有答案

1、电流测量法是通过测量晶体管、集成电路的工作电流、各单元电路电流和电源板负载电流来检查电子印制电路扳的常规方法。

2、数控机床的驱动系统主要有两种：进给驱动系统用于控制机床各坐标的进给运动。

主轴驱动系统用于控制机床主轴旋转运动。

3、在线诊断指通过CNC系统的内装程序，在系统处于正常运行状态时，对CNC 系统本身以及与CNC装置相连的各个伺服单元、伺服电机、主轴伺服单元、主轴电机以及外部设备等进行自动诊断、检查。

4、进给伺服系统常见的故障有：①超程；②过载；③窜动；④爬行；⑤振动⑥伺服电机不转；⑦位置误差；⑧漂移；⑨回参考点故障。

5、数控机床现场维修有以下基本原则：(1)先外部后内部；(2)先机械后电气；(3) 先静后动；(4)先公用后专用；(5)先简单后复杂；(6)先一般后特殊。

6、刀具夹紧装置长时间使用后，会使活塞杆和拉杆间的间隙加大，造成拉杆位移量减少，使碟形弹簧张闭伸缩量不够，影响刀具的夹紧。

7、数控机床实现某些部件动作和辅助功能的系统和装置有液压、气动，润滑、冷却等系统，排屑、防护装置，刀架和自动换刀装置，自动托盘交换装置等。

8、信号注入及波形观察法是利用信号发生器或直流电源在待查回路中的输入信号，用示波器观察输出波形的方法。

9、当前使用的CNC系统的软件自诊断方法可分为三大类：启动诊断；在线诊断；离线诊断。

10、电压测量法即是对可疑电路的各点电压进行普遍测量，根据测量值与已知值或经验值进行比较，再应用逻辑推理方法判断出故障所在。

11、经常检查压缩空气气压，并调整到标准要求值。

足够的气压才能使主轴锥孔中的切屑和灰尘清理彻底。

12、进给伺服系统出现故障的三种表现方式为：1）在CRT或操作面板上显示报警内容或报警信息；2）在进给伺服驱动单元上用报警灯或数码管显示驱动单元的故障；3）进给运动不正常，但无任何报警信息。

13、引起数控机床故障的因素有(1)机械方面的现象与故障; (2)电气方面现象与故障; (3)电气方面的故障现象，但引起故障的原因却是机械方面的；(4)电气和机械方面共同作用引起的故障。

一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。

2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。

3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。

4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。

5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。

6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。

7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

一、选择题 1、数控车床床身中，排屑性能最差的是（ A ）。

A、平床身 B、斜床身 C、立床身2、一般数控铣床是指规格（ B ）的升降台数控铣床，其工作台宽度多在400mm以下。

A、较大 B、较小 C、齐全 D、系列化3、采用数控机床加工的零件应该是（ B ）。

A、单一零件B、中小批量、形状复杂、型号多变的零件 C、大批量零件4、数控机床四轴三联动的含义是（ B ）。

A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（ C ）A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A ）A、轴向夹持 B、径向夹持 C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（ B ）导轨三种。

Ａ贴塑Ｂ静压Ｃ动摩擦Ｄ静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（ A ）来选刀换刀。

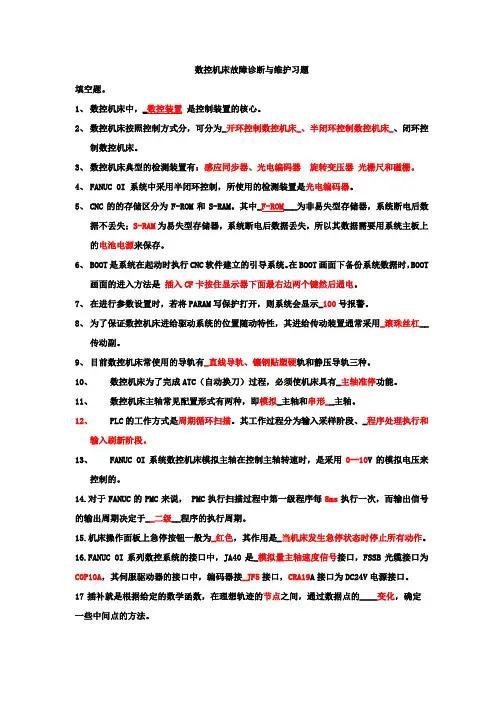

数控机床故障诊断与维护习题填空题。

1、数控机床中，_数控装置是控制装置的核心。

2、数控机床按照控制方式分，可分为_开环控制数控机床_、半闭环控制数控机床_、闭环控制数控机床。

3、数控机床典型的检测装置有：感应同步器、光电编码器旋转变压器光栅尺和磁栅。

4、FANUC 0I 系统中采用半闭环控制，所使用的检测装置是光电编码器。

5、CNC的的存储区分为F-ROM和S-RAM。

其中_F-ROM___为非易失型存储器，系统断电后数据不丢失；S-RAM为易失型存储器，系统断电后数据丢失，所以其数据需要用系统主板上的电池电源来保存。

6、BOOT是系统在起动时执行CNC软件建立的引导系统。

在BOOT画面下备份系统数据时，BOOT画面的进入方法是插入CF卡按住显示器下面最右边两个键然后通电。

7、在进行参数设置时，若将PARAM写保护打开，则系统会显示_100号报警。

8、为了保证数控机床进给驱动系统的位置随动特性，其进给传动装置通常采用_滚珠丝杠__传动副。

9、目前数控机床常使用的导轨有_直线导轨、镶钢贴塑硬轨和静压导轨三种。

10、数控机床为了完成ATC（自动换刀）过程，必须使机床具有_主轴准停功能。

11、数控机床主轴常见配置形式有两种，即模拟_主轴和串形__主轴。

12、PLC的工作方式是周期循环扫描。

其工作过程分为输入采样阶段、_程序处理执行和输入刷新阶段。

13、FANUC OI系统数控机床模拟主轴在控制主轴转速时，是采用0--10V的模拟电压来控制的。

14.对于FANUC的PMC来说， PMC执行扫描过程中第一级程序每8ms执行一次，而输出信号的输出周期决定于__二级__程序的执行周期。

15.机床操作面板上急停按钮一般为_红色，其作用是_当机床发生急停状态时停止所有动作。

16.FANUC 0I系列数控系统的接口中，JA40是_模拟量主轴速度信号接口，FSSB光缆接口为C0P10A，其伺服驱动器的接口中，编码器接_JF5接口，CRA19A接口为DC24V电源接口。

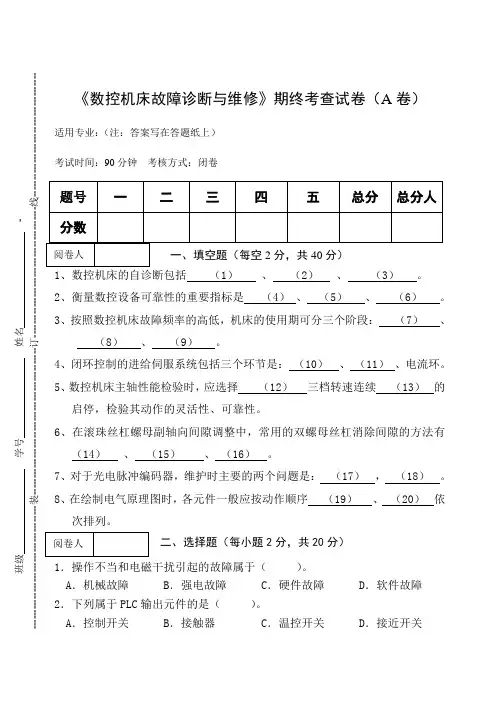

适用专业：（注：答案写在答题纸上）考试时间：90分钟考核方式：闭卷1、数控机床的自诊断包括（1）、（2）、（3）。

2、衡量数控设备可靠性的重要指标是（4）、（5）、（6）。

3、按照数控机床故障频率的高低，机床的使用期可分三个阶段：（7）、（8）、（9）。

4、闭环控制的进给伺服系统包括三个环节是：（10）、（11）、电流环。

5、数控机床主轴性能检验时，应选择（12）三档转速连续（13）的启停，检验其动作的灵活性、可靠性。

6、在滚珠丝杠螺母副轴向间隙调整中，常用的双螺母丝杠消除间隙的方法有（14）、（15）、（16）。

7、对于光电脉冲编码器，维护时主要的两个问题是：（17），（18）。

8、在绘制电气原理图时，各元件一般应按动作顺序（19）、（20）依次排列。

二、选择题（每小题2分，共20分）1．操作不当和电磁干扰引起的故障属于（）。

A．机械故障 B．强电故障 C．硬件故障 D．软件故障2．下列属于PLC输出元件的是（）。

A．控制开关 B．接触器 C．温控开关 D．接近开关3．故障定位与检测应遵循以下原则，除了（）。

A．先静后动 B．先外部后内部 C．先专用后公用 D．先机械后电气4．对于配有设计完善的位置伺服系统的数控机床，其定位精度和加工精度主要取决于（）。

A．机床机械结构的精度 B．驱动装置的精度C．位置检测元器件的精度 D．计算机的运算速度5．闭环控制系统的位置检测装置装在：( )。

A．传动丝杠上 B．伺服电动机轴上C．机床移动部件上 D．数控装置中6. 数控系统的报警可以分为操作报警、程序错误报警、驱动报警及系统错误报警。

某个程序在运行过程中出现“圆弧端点错误” 报警，这属于（）。

A．操作错误报警 B．程序错误报警C．驱动错误报警 D．系统错误报警7. 数控机床开机时一般要先回参考点，其目的是（）。

A．建立机床坐标系 B．建立工件坐标系C．建立刀具坐标系 D．建立编程坐标系8.热继电器在控制电路中起的作用是（）。

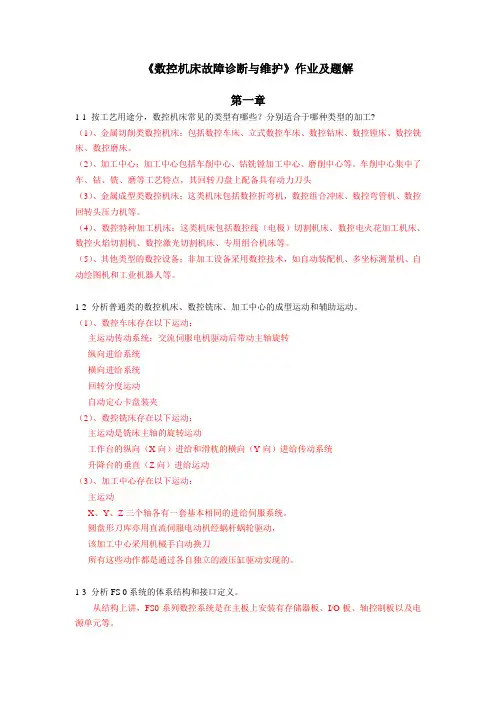

《数控机床故障诊断与维护》作业及题解第一章1-1 按工艺用途分，数控机床常见的类型有哪些？分别适合于哪种类型的加工?（1）、金属切削类数控机床；包括数控车床、立式数控车床、数控钻床、数控镗床、数控铣床、数控磨床。

（2）、加工中心；加工中心包括车削中心、钻铣镗加工中心、磨削中心等。

车削中心集中了车、钻、铣、磨等工艺特点，其回转刀盘上配备具有动力刀头（3）、金属成型类数控机床；这类机床包括数控折弯机，数控组合冲床、数控弯管机、数控回转头压力机等。

（4）、数控特种加工机床；这类机床包括数控线（电极）切割机床、数控电火花加工机床、数控火焰切割机、数控激光切割机床、专用组合机床等。

（5）、其他类型的数控设备；非加工设备采用数控技术，如自动装配机、多坐标测量机、自动绘图机和工业机器人等。

1-2 分析普通类的数控机床、数控铣床、加工中心的成型运动和辅助运动。

（1）、数控车床存在以下运动：主运动传动系统：交流伺服电机驱动后带动主轴旋转纵向进给系统横向进给系统回转分度运动自动定心卡盘装夹（2）、数控铣床存在以下运动：主运动是铣床主轴的旋转运动工作台的纵向（X向）进给和滑枕的横向（Y向）进给传动系统升降台的垂直（Z向）进给运动（3）、加工中心存在以下运动：主运动X、Y、Z三个轴各有一套基本相同的进给伺服系统。

圆盘形刀库亦用直流伺服电动机经蜗杆蜗轮驱动，该加工中心采用机械手自动换刀所有这些动作都是通过各自独立的液压缸驱动实现的。

1-3 分析FS 0系统的体系结构和接口定义。

从结构上讲，FS0系列数控系统是在主板上安装有存储器板、I/O板、轴控制板以及电源单元等。

（1）、数控装置是数控机床的核心。

现代数控装置是具有专用系统软件的微型计算机，它由输入输出接口线路、控制运算器和存储器等构成。

它接受控制介质上的数字化信息，经过控制软件或逻辑电路进行编译、运算和逻辑处理后，将数控加工程序信息按两类控制量分别输出：一类是连续控制量，送往伺服系统；另一类是离散的开关控制量，送往机床强电控制系统，从而协调数控机床各部分的运动，完成所有运动的控制，实现数控机床的加工过程。

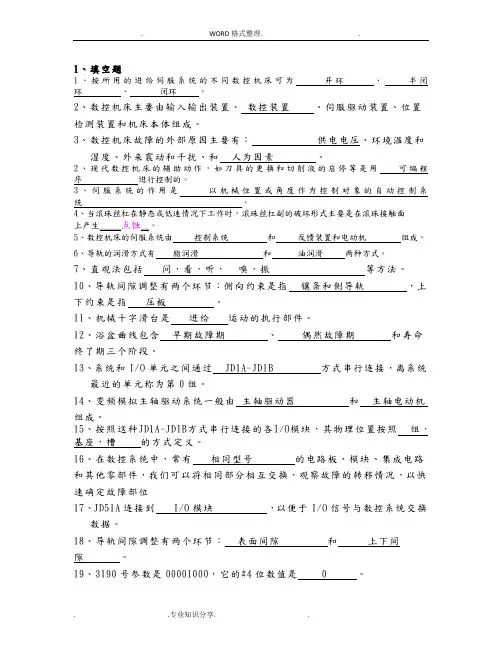

1、填空题1、按所用的进给伺服系统的不同数控机床可为开环、半闭环、闭环。

2、数控机床主要由输入输出装置、数控装置、伺服驱动装置、位置检测装置和机床本体组成。

3、数控机床故障的外部原因主要有：供电电压、环境温度和湿度、外来震动和干扰、和人为因素。

2、现代数控机床的辅助动作，如刀具的更换和切削液的启停等是用可编程序进行控制的。

3、伺服系统的作用是以机械位置或角度作为控制对象的自动控制系统。

4、当滚珠丝杠在静态或低速情况下工作时，滚珠丝杠副的破坏形式主要是在滚珠接触面上产生_____点蚀__。

5、数控机床的伺服系统由控制系统和反馈装置和电动机组成。

6、导轨的润滑方式有脂润滑和油润滑两种方式。

7、直观法包括问，看，听，嗅，振等方法。

10、导轨间隙调整有两个环节：侧向约束是指镶条和侧导轨，上下约束是指压板。

11、机械十字滑台是进给运动的执行部件。

12、浴盆曲线包含早期故障期、偶然故障期和寿命终了期三个阶段。

13最近的单元称为第0组。

14、变频模拟主轴驱动系统一般由主轴驱动器和主轴电动机16、在数控系统中，常有相同型号的电路板、模块、集成电路和其他零部件，我们可以将相同部分相互交换，观察故障的转移情况，以快速确定故障部位17、JD51A连接到 I/O模块，以便于I/O信号与数控系统交换数据。

18、导轨间隙调整有两个环节：表面间隙和上下间隙。

19、3190号参数是00001000，它的#4位数值是 0 。

20、三菱变频FR-D700的 0变频器端口控制主轴的转速， SG 端口控制主轴的正反转。

21、数控机床主要由输入输出装置、数控装置、驱动装置、位置检测装置和机床本体组成。

22、点检的层次分为：专职点检、日常点检和定点点检。

23、增量式数控机床，开机后，首先进行回零操作。

24、数控车床的主运动由电动机系统提供。

25、主轴是进给运动的执行部件。

26、串行主轴驱动系统一般由驱动装置和通用变频器组成。

27式自动调整预紧式。

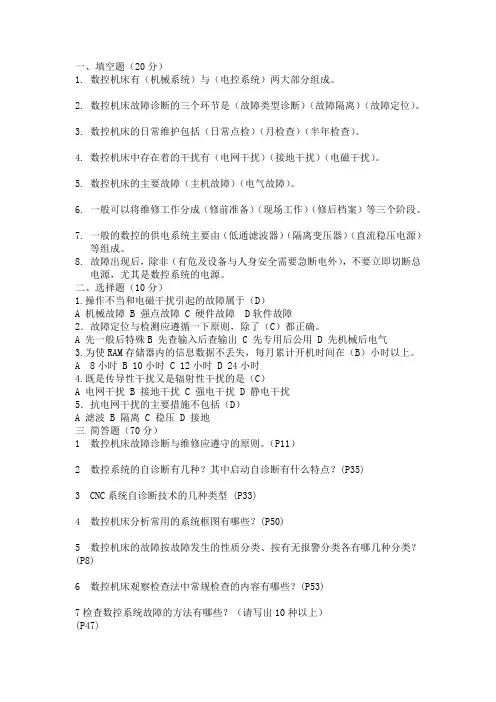

一、填空题（20分）1.数控机床有（机械系统）与（电控系统）两大部分组成。

2.数控机床故障诊断的三个环节是（故障类型诊断）（故障隔离）（故障定位）。

3.数控机床的日常维护包括（日常点检）（月检查）（半年检查）。

4.数控机床中存在着的干扰有（电网干扰）（接地干扰）（电磁干扰）。

5.数控机床的主要故障（主机故障）（电气故障）。

6.一般可以将维修工作分成（修前准备）（现场工作）（修后档案）等三个阶段。

7.一般的数控的供电系统主要由（低通滤波器）（隔离变压器）（直流稳压电源）等组成。

8.故障出现后，除非（有危及设备与人身安全需要急断电外），不要立即切断总电源，尤其是数控系统的电源。

二、选择题（10分）1.操作不当和电磁干扰引起的故障属于（D）A 机械故障B 强点故障C 硬件故障 D软件故障2．故障定位与检测应遵循一下原则，除了（C）都正确。

A 先一般后特殊B 先查输入后查输出C 先专用后公用D 先机械后电气3.为使RAM存储器内的信息数据不丢失，每月累计开机时间在（B）小时以上。

A 8小时B 10小时C 12小时D 24小时4.既是传导性干扰又是辐射性干扰的是（C）A 电网干扰B 接地干扰C 强电干扰D 静电干扰5．抗电网干扰的主要措施不包括（D）A 滤波B 隔离C 稳压D 接地三简答题（70分）1数控机床故障诊断与维修应遵守的原则。

（P11）2 数控系统的自诊断有几种？其中启动自诊断有什么特点？(P35)3 CNC系统自诊断技术的几种类型 (P33)4 数控机床分析常用的系统框图有哪些？(P50)5 数控机床的故障按故障发生的性质分类、按有无报警分类各有哪几种分类？(P8)6 数控机床观察检查法中常规检查的内容有哪些？(P53)7检查数控系统故障的方法有哪些？（请写出10种以上）(P47)。

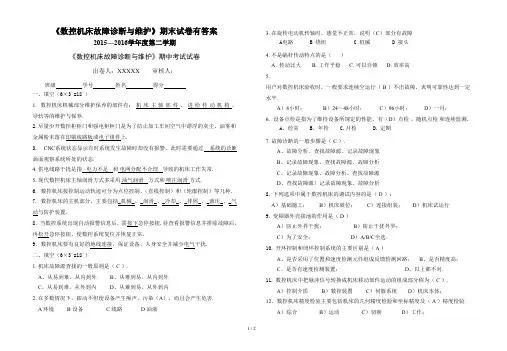

《数控机床故障诊断与维护》期末试卷有答案2015—2016学年度第二学期《数控机床故障诊断与维护》期中考试试卷出卷人：XXXXX 审核人：班级学号姓名得分一、填空（6×3´=18´）1. 数控机床机械部分维护保养的部件有：机床主轴部件、进给传动机构、导轨等的维护与保养.2.尽量少开数控柜柜门和强电柜柜门是为了防止加工车间空气中漂浮的灰尘、油雾和金属粉末落在印刷线路板或电子组件上.C系统状态显示有时系统发生故障时却没有报警，此时需要通过系统的诊断画面观察系统所处的状态.4. 供电线路干扰是指电力不足和电网分配不合理导致的机床工作失常.5. 现代数控机床主轴润滑方式多采用油气润滑方式和喷注润滑方式.6. 数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种.7. 数控机床的主机部分，主要包括_机械_、_润滑_、_冷却_、_排屑_、_液压_、_气动与防护装置.二、填空（6×3´=18´）1. 机床故障源查找的一般原则是（ C ）.A、从易到难，从内到外B、从难到易，从内到外C、从易到难，从外到内D、从难到易，从外到内2. 在多数情况下，振动不但使设备产生噪声，污染（A），而且会产生危害.A 环境B 设备C 线路D 油液3. 在旋转电动机转轴时，感觉不正常，说明（C）部分有故障A电路 B 绕组 C 机械 D 接头4. 不是蜗杆传动特点的是（）A . 传动比大 B. 工作平稳 C. 可以自锁 D. 效率高5.用户对数控机床验收时，一般要求连续空运行（ B ）不出故障，表明可靠性达到一定水平.A）8小时；B）24～48小时；C）96小时；D）一月；6．设备点检是指为了维持设备所规定的性能，有（D）点检、随机点检和连续监测.A．经常 B．年检 C.月检 D.定期7. 故障诊断的一般步骤是（ C ）.A、故障分析、查找故障源、记录故障现象B、记录故障现象、查找故障源、故障分析C、记录故障现象、故障分析、查找故障源D、查找故障源〕记录故障现象、故障分析8.下列选项中属于数控机床的调试内容的是（ D ）：A）基础施工；B）机床就位；C）连接组装；D）机床试运行9.变频器外壳接地的作用是（ D ）A）防止外界干扰；B）防止干扰外界；C）为了安全；D）A/B/C全选.10.开环控制和闭环控制系统的主要区别是（ A ）A、是否采用了位置和速度检测元件组成反馈检测回路；B、是否精度高；C、是否有速度检测装置；D、以上都不对.11.数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为（ C ）.A）控制介质B）数控装置C）伺服系统D）机床本体；12、数控机床精度检验主要包括机床的几何精度检验和坐标精度及（ A ）精度检验.A）综合B）运动C）切削D）工作；13．电网供电要满足数控机床正常运行所需总容量的要求，电压波动按我国标准不能超过_ B __，否则会造成电子元器件的损坏.A. +15%～-15%B. +10%～-15%C. +20%～-20%D. +25%～-25%14. 为了安全和减少电磁干扰，数控机床要求良好的接地，接地电阻要小于___A___.A. 4Ω～7ΩB. 5Ω～8ΩC. 3Ω～6ΩD. 5Ω～10Ω15. 数控机床不得有渗油、渗水、渗气现象.检查主轴运行温度稳定后的温升情况，一般其温度最高不超过70℃，温升不超过___A___.A. 32℃B. 23℃C. 30℃D. 20℃三、判断题（ 5 ×3´=15´）1、故障诊断之前首先应该记录故障现象. （√）2、除非出现危及机床和人生安全的紧急情况，否则一般不要切断电源，而要尽可能保持机床原来的状态不变，并对故障现象进行记录. （√）3、数控机床的日常保养就是给运动部件添加润滑油. （ ×）4、不要在起重机吊臂下行走. （ √ ）5、数控机床试运转噪声，不得超过80分贝. （ √）6. 滚珠丝杠副消除轴向间隙的目的主要是减小摩擦力矩. （ ×）7. 闭环控制系统是不带反馈装置的控制系统. （×）四、简答题：（5×5´=25 ´）1. 数控机床维修人员应具备以下六条基本素质：答：(1)工作态度要端正.应有高度的责任心和良好的职业道德.(2) 具有较广的知识面.(3) 具有一定的外语基础和专业外语基础.(4) 善于学习，勤于学习，善于思考.(5) 有较强的动手能力和实验技能(6) 应养成良好的工作习惯. 2．数控机床通电试车前应检查以下五项内容.答：(1)检查数控机床与电柜的外观；(2)粗调数控机床的主要几何精度；(3)进行安装前期工作后，再安装数控机床及机械部分；(4)通电调试；（5）检查有无异常情况.3. 数控系统长期不用时该如何维护？答：①应经常给数控系统通电，在机床锁住不动的情况下，让机床空运行.②在空气湿度较大的雨季，应天天给数控系统通电，这样可利用电器元件本身的发热来驱走数控柜内的潮气，以保证电器元件的性能稳定可靠.生产实践证明，如果长期不用的数控机床，过了雨天后则往往一开机就容易发生故障.③此外，对于采用直流伺服电动机的数控机床，如果闲置半年以上不用，则应将电动机的电刷取出来，以避免由于化学腐蚀作用而导致换向器表面的腐蚀，确保换向性能.4. 数控机床在故障排除阶段应该遵循哪些原则？（6分）答：应该遵循以下原则：（1）先外部后内部（2）先检查后通电（3）先机械后电气（4）先简单后复杂。

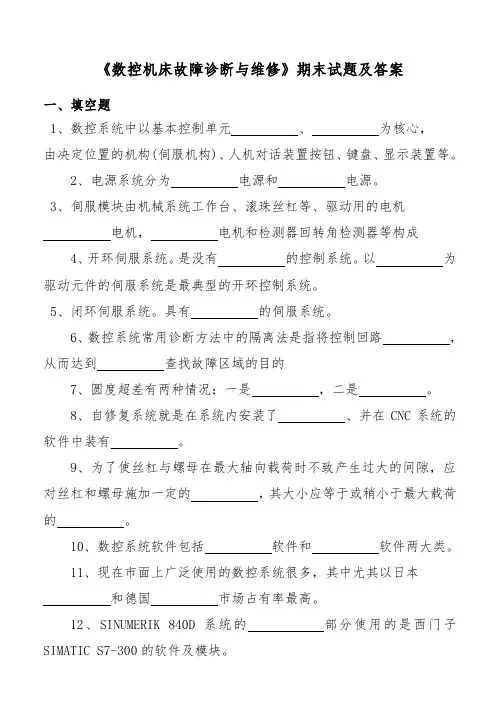

《数控机床故障诊断与维修》期末试题及答案一、填空题1、数控系统中以基本控制单元、为核心，由决定位置的机构(伺服机构)、人机对话装置按钮、键盘、显示装置等。

2、电源系统分为电源和电源。

3、伺服模块由机械系统工作台、滚珠丝杠等、驱动用的电机电机，电机和检测器回转角检测器等构成4、开环伺服系统。

是没有的控制系统。

以为驱动元件的伺服系统是最典型的开环控制系统。

5、闭环伺服系统。

具有的伺服系统。

6、数控系统常用诊断方法中的隔离法是指将控制回路，从而达到查找故障区域的目的7、圆度超差有两种情况：一是，二是。

8、自修复系统就是在系统内安装了、并在CNC系统的软件中装有。

9、为了使丝杠与螺母在最大轴向载荷时不致产生过大的间隙，应对丝杠和螺母施加一定的，其大小应等于或稍小于最大载荷的。

10、数控系统软件包括软件和软件两大类。

11、现在市面上广泛使用的数控系统很多，其中尤其以日本和德国市场占有率最高。

12、SINUMERIK 840D系统的部分使用的是西门子SIMATIC S7-300的软件及模块。

13、变频调速器的主电路“交-直-交”变换器，即先将交流电源，而后进行。

14、光栅尺的维护要点是和。

15、FANUC数控系统所需电源为，所以需要采用将AC变压至200V AC。

16、数控机床导轨副的作用是。

17、回转刀架的换刀动作依次为、、。

18．主轴准停主要有三种实现方式即：准停、准停和准停。

19、数控机床机械故障诊断的主要内容，包括对机床运行状态的、和三个方面的内容。

20、数控机床常见的干扰有干扰、干扰和干扰等。

21、数控机床PLC常用的输入元件有：开关、开关、开关、压力开关和开关。

22、数控机床的几何精度是，常用的检测工具有：、、、和高精度检验棒等。

23、数控系统与机床及机床电器设备之间的接口有四个部分：它们分别是：位置反馈电路、电路、电路和电路。

24、数控机床导轨副的间隙调整的方法有：间隙、间隙和间隙。

25、某步进电动机尖叫后不转，其可能的故障原因有：、输入脉冲的升速曲线不够理想引起堵转和。

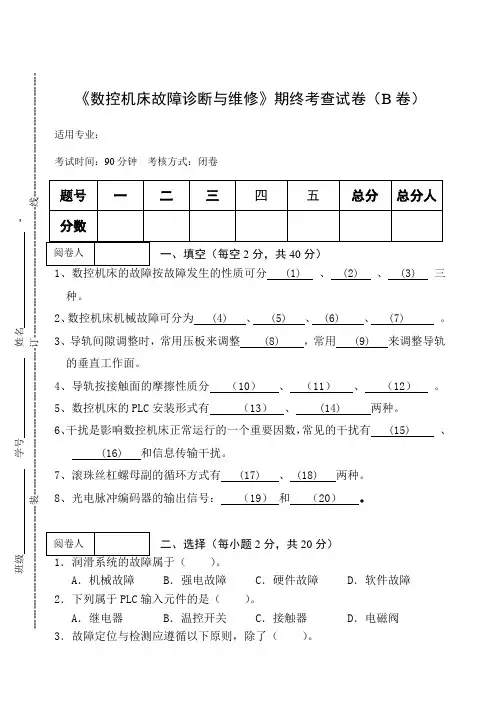

适用专业：考试时间：90分钟考核方式：闭卷1、数控机床的故障按故障发生的性质可分 (1) 、 (2) 、 (3) 三种。

2、数控机床机械故障可分为 (4) 、 (5) 、 (6) 、 (7) 。

3、导轨间隙调整时，常用压板来调整 (8) ，常用 (9) 来调整导轨的垂直工作面。

4、导轨按接触面的摩擦性质分（10）、（11）、（12）。

5、数控机床的PLC安装形式有（13）、 (14) 两种。

6、干扰是影响数控机床正常运行的一个重要因数，常见的干扰有 (15) 、(16) 和信息传输干扰。

7、滚珠丝杠螺母副的循环方式有 (17) 、 (18) 两种。

8、光电脉冲编码器的输出信号：（19）和（20）。

二、选择（每小题2分，共20分））。

A．机械故障 B．强电故障 C．硬件故障 D．软件故障2．下列属于PLC输入元件的是（）。

A．继电器 B．温控开关 C．接触器 D．电磁阀3．故障定位与检测应遵循以下原则，除了（）。

A．先一般后特殊 B．先查输入后查输出C．先专用后公用 D．先机械后电气4．滚珠丝杠预紧的目的是( )。

A. 增加阻尼比，提高抗振性B.提高运动平稳性C. 消除轴向间隙和提高传动刚度D.加大摩擦力，是系统能自锁5．对于闭环的进给伺服系统，可采用（）作为检测装。

A. 增量式编码器B.绝对式编码器C. 旋转式感应同步器D.长光栅6.为了保障人身安全，在正常情况下，电气设备的安全电压规定为（）。

A.42V；B.36V；C.24V；D.12V。

7.数控机床加工调试中遇到问题想停机应先停止（）。

A．冷却液 B.主运动 C.进给运动 D. 辅助运动8.数控机床电气柜的空气交换部件应（）清除积尘，以免温升过高产生故障。

A．每日 B. 每周 C.每季度 D. 每年9. 半闭环数控机床是指： ( )。

A 没有检测装置 B对电机轴的转角进行检测C 对电机的电流进行检测 D对坐标轴的位移进行检测10．闭环控制伺服进给系统的检测元件一般安装在（）。

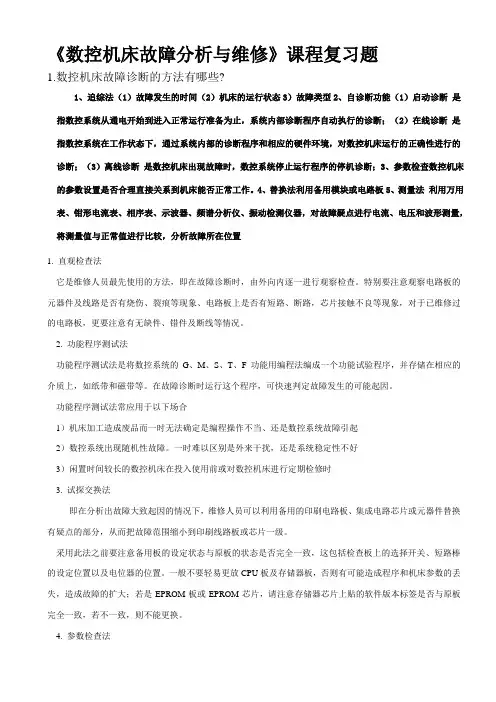

《数控机床故障分析与维修》课程复习题1.数控机床故障诊断的方法有哪些?1、追综法（1）故障发生的时间（2）机床的运行状态3）故障类型2、自诊断功能（1）启动诊断是指数控系统从通电开始到进入正常运行准备为止，系统内部诊断程序自动执行的诊断；（2）在线诊断是指数控系统在工作状态下，通过系统内部的诊断程序和相应的硬件环境，对数控机床运行的正确性进行的诊断；（3）离线诊断是数控机床出现故障时，数控系统停止运行程序的停机诊断；3、参数检查数控机床的参数设置是否合理直接关系到机床能否正常工作。

4、替换法利用备用模块或电路板5、测量法利用万用表、钳形电流表、相序表、示波器、频谱分析仪、振动检测仪器，对故障疑点进行电流、电压和波形测量，将测量值与正常值进行比较，分析故障所在位置1. 直观检查法它是维修人员最先使用的方法，即在故障诊断时，由外向内逐一进行观察检查。

特别要注意观察电路板的元器件及线路是否有烧伤、裂痕等现象、电路板上是否有短路、断路，芯片接触不良等现象，对于已维修过的电路板，更要注意有无缺件、错件及断线等情况。

2. 功能程序测试法功能程序测试法是将数控系统的G、M、S、T、F功能用编程法编成一个功能试验程序，并存储在相应的介质上，如纸带和磁带等。

在故障诊断时运行这个程序，可快速判定故障发生的可能起因。

功能程序测试法常应用于以下场合1）机床加工造成废品而一时无法确定是编程操作不当、还是数控系统故障引起2）数控系统出现随机性故障。

一时难以区别是外来干扰，还是系统稳定性不好3）闲置时间较长的数控机床在投入使用前或对数控机床进行定期检修时3. 试探交换法即在分析出故障大致起因的情况下，维修人员可以利用备用的印刷电路板、集成电路芯片或元器件替换有疑点的部分，从而把故障范围缩小到印刷线路板或芯片一级。

采用此法之前要注意备用板的设定状态与原板的状态是否完全一致，这包括检查板上的选择开关、短路棒的设定位置以及电位器的位置。

1、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

2、数控机床的核心是（数控装置）其作用是处理输入信号并输出（指令）。

3、机床自运行考验的时间，国家标准GB9061-88中规定，数控车床为（16）小时，加工中心为（32）小时。

都要求（连续）运转。

4、数控机床内部干扰源主要来自（电控系统的设计），（结构布局）及生产工艺缺陷。

5、数控机床的进给伺服系统由（伺服电路）（伺服驱动）（机械传动机构）及执行部件组成。

6、干扰是指有用信号与噪声信号两者之比小到一定程度时，（噪声信号）影响到数控系统正常工作这一物理现象。

7、滚珠丝杆螺母副间隙调整方式：（垫片式）（螺纹式）（齿差式）。

8、步进电机的驱动电路一般有（环形分配器）和（功率放大器）两部分。

9、机械磨损曲线包含（磨合阶段）、（稳定磨损阶段）、（急剧磨损阶段）三个阶段组成。

10、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

11、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。

12、数控机床常用的刀架运动装置有：（四方转塔刀架）（机械手链式刀架）（转塔式刀架）。

13、数控机床故障分为（突发性故障）和（渐发性故障）两大类。

14、数控机床电路包括（主电路）、（控制电路）和信号电路。

15、导轨按其摩擦性质可以分为(滑动导轨)、(滚动导轨)和(静压导轨)三大类。

16、选择合理规范的(拆卸)和(装配)方法，能避免被拆卸件的损坏，并有效地保持机床原有精度。

17、数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其（稳定性）和（可靠性）。

18、提高开环进给伺服系统精度的补偿措施有（传动间隙）补偿和（螺距误差）补偿。

19、提高进给运动低速平稳性的措施有：降低（执行部件质量）减少（动静摩擦之差）提高（传动刚度）20、滚动导轨的预紧有两种方法，即采用（过盈配合）采用（调整元件）21、数控机床的可靠性指标有（平均无故障时间）、（平均故障排除时间）和（有效度）。

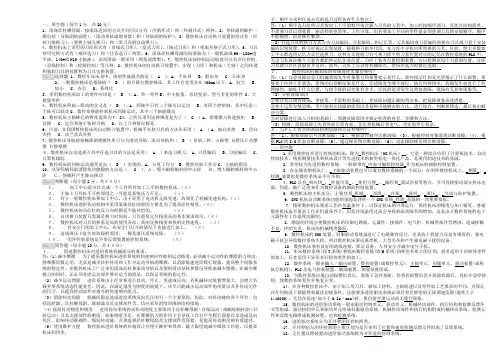

数控机床故障诊断与维修试题答案及评分标准2011年7月一、填空题（每空1.5分，共30分）1、关联性故障非关联性2、数控装置伺服驱动装置检测装置机床本体3、0.04/1000mm4、问诊看诊听诊触诊5、动力元件执行元件控制元件辅助元件工作介质6、可恢复故障7、数控系统8、简易诊断精密诊断二、多项选择题（每题3分，共30分）1、ACD2、ABC3、ABCD4、ACD5、ABCD6、ABC7、BCD8、ABC9、BCD 10、ABD三、简答题(每题6分，共24分)1、直观法，测量比较法，置换法，参数检查法，功能程序测试法，自诊断功能法。

2、高刚度，高灵敏度，高抗震性，热变形小，高精度的保持性，高可靠性，刀具的先进性。

3、窜动，爬行，漂移，超程，过载，振动，伺服电动机不转，位置误差，机械传动部件的间隙与松动，回参考点故障。

4、（1）控制交流负载应选用交流接触器，控制直流负载应选用直流接触器；（2）主触头的额定工作电压应大于或等于负载电路的电压；（3）主触头的额定工作电流应大于或等于负载电路的电流；（4）吸引线圈的额定电压应与控制回路的电压相一致，当接触线圈的电压达到额定电压的85%或更高时，触电应可靠动作。

四、综合分析题（共16分）因故障发生时系统不报警，但故障明显，故通过交换法检查，确定故障部位应在X 轴伺服电动机与四缸传动链一侧。

为区别电动机故障，可拆卸电动机与滚珠丝杠之间的弹性联轴器，单独通电检查电动机。

检查结果表明，电动机运转时无振动现象，显示故障部位在机械传动部分。

脱开弹性联轴器，用扳手转动滚珠丝杠进行手感检查。

通过手感检查，发现工作台X轴方向位移接近行程终端时，感觉到阻力明显增加。

拆下工作台检查，发现滚珠丝杠与导轨不平行，故而引起机械传动过程中的振动现象。

经过认真修理、调整后，重新装好，故障排除。

浙江同济同济科技职业学院 2014/2015第二学期机电1301班《数控机床故障诊断与维修技术（FANUC系统)》考试卷问卷一、选择题（第1～10 题。

选择一个正确的答案，将相应的字母填入题内的括号中.每题2分，满分20分）二、判断题（第1～10题。

将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每题1分。

满分10分）（√）1.增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量，脉冲数越多，分辨率越高。

（×）2。

手轮(MPG）实际上是编码器.（√）3.数控机床验收时，用户应主要进行几何精度、机床运动精度,切削精度，机床数控功能等方面的检验。

（√）4.长期不使用的数控机床要每周通电1~2次,每次空运行l小时左右，以防电器元件受潮。

（√）5.从电气角度来看，数控机床与普通机床不同的是,前者用电气驱动替代了普通机床的机床传动。

相应的主运动和进给运动由主轴电动机和伺服电动机执行完成。

而电动机的驱动必须有相应的驱动装置及电源配置。

由于受切削状态、温度及各种干扰因素的影响，都可能使伺服性能、电气参数发生变化或电气元件失效而引起故障.（√)6.开／关信号是数控系统与机床本体之间的输人／输出控制信号。

数控系统通过对输入开关量的处理,控制弱电电路的动作.（√）7.数控机床由数控装置（CNC）、伺服驱动、辅助装置、机床本体等几部分组成.（√）8。

PLC可编程序控制器输入部分是收集被控制设备的信息或操作指令。

（×）9.数控装置各部分之间的通信由系统I/O link总线完成.（×）10。

目前，交流伺服驱动系统已完全取代直流伺服驱动系统。

(√）11.光电脉冲编码器既可以测量位置，又可以测量速度.（√）12.对于接触式码盘来说,码道的圈数越多,则其所能分辨的角度越小，测量精度越高。

（×）13.半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同，半闭环的位置传感器安装在工作台上,全闭环的位置传感器安装在电机的轴上。

《数控机床故障诊断与维护》试题复习卷一、填空题1、平均无故障工作时间是指设备在一个比较长的使用过程中，两次故障间隔的平均时间。

2、数控机床中广泛使用的工作油有液压油、润滑油。

3、主传动系统的配置方式有齿轮传动、带传动、伺服电机直接驱动传动。

4、数控机床上使用的导轨副有滑动导轨、滚动导轨及静压导轨。

二、判断题1、数控机床应在机床断电时更换数控系统的后备电池。

（×）2、数控机床在长期不用时可以直接放置在车间里。

（×）3、数控机床的价格与数控机床的定位精度存在着一定的正比关系。

（√）4、只要是数控车床，都能进行多头螺纹的加工。

（×）1、无损探伤的定义？在不损坏检测对象的前提下，探测其内部或外表面的缺陷（伤痕）的现代检测技术。

2、利用嗅觉如何对机床进行初步诊断？对机床的某些部位因剧烈摩擦，使附着的油脂或其他可燃物发生氧化、蒸发，以及各种原因引起的燃烧发出的气味进行判断。

从而根据气味快速找到故障部位。

3、数控机床中的抗干扰的措施有哪些？（1）减少供电线路的干扰（2）减少机床电气控制中的干扰（3）屏蔽技术（4）保证良好接地4、回参考点的故障有哪些？第一类：返回参考点时机床停止位置与参考点位置不一致；第二类：机床不能正常返回参考点，且有报警发生；第三类：机床在返回参考点过程中数控系统突然变为“NOT READY”状态，但无报警产生。

5、简述世界上第一台数控机床的结构。

1952年，美国PARSONS公司与麻省理工学院合作研制的第一台三坐标的数控铣床，用三个直流伺服系统代替了传统的机械进给系统，其余部分与普通机床基本相同。

6、变频器在数控机床上使用时应注意哪些事项？变频器的接线需要屏蔽，防止电源进线、外界干扰源对变频器的干扰，也要防止变频器对CNC、伺服系统、机床其他电气设备的干扰。

7、引起数控机床主轴伺服系统过载报警的原因有哪些？加工过程中，切削量过大、主轴正反转频繁、主轴电机冷却系统不良、主轴电机内部电机风扇损坏、主轴电动机与主轴驱动装置之间的连线断开或接触不良等。

数控机床故障是指数控机床丧失了达到自身应有功能的某种状态，它有两层含义，一是数控机床功能降低，但是没有完全丧失功能，二是故障加剧，数控机床已不能保证其基本功能简答题答题要点：1. 滚珠丝杠螺母副的维护一般指轴向间隙的调整，轴承的定期检查，滚珠丝杠螺母副的润滑，滚珠丝杠螺母副的防护。

2. 根据监测和诊断信息故障诊断分为声振诊断、无损诊断、污染诊断、电气诊断、交叉诊断、压力强度诊断和温度诊断。

3. 数控机床主要由控制系统、机械系统和辅助系统组成。

根据诊断对象故障诊断分为控制系统诊断、机械系统诊断和辅助系统诊断。

4. 空气压缩机常见故障有安全阀不能适时开启；进、排气阀工作不正常；排气量不足；排气温度过高；排出的空气中油、水成份含量高；油温过高等。

5. 启动自诊断是系统自诊断软件对数控装置中关键的硬件和控制软件，如CPU、RAM、ROM等芯片，MDI、CRT、输入输出等模块、系统软件、监控软件等逐一进行检测，并将检测结果在显示器上显示出来。

6. 离线诊断是指早期的一些数控机床出现故障时，停机使用随机的专用诊断纸带对系统进行离线诊断。

将纸带上的诊断程序读入数控装置的RAM中，由数控系统运行诊断程序，对故障部位进行检测。

7. 时间序列分析法在故障诊断中的应用是多方面的，可用于系统稳定性的判别，分析系统的频率响应和信号的频率构成的信息、预测设备的未来发展趋势等。

8. 目前专家系统的技术存在以下缺陷：1）专家系统的知识获取比较困难，系统层次少。

2）专家系统一般还不具备自学习能力和联想记忆的功能，因此不能通过联想记忆、识别和类比方式进行推理。

9. 故障诊断的基本环节：确定状态监测的内容；选取适合的传感器和测试装置，构建多传感器和多参数监测系统，收集故障诊断所需的信息；对获取的信号进行加工、处理和分析；进行状态监测、判断和预报，构造或选定判据。

10. 傅立叶变换本质是信号的时域和频域的一种变换，或者说是映射，是信号频率结构分析的重要工具。
