一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。
2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。
3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。
4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。
5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。
6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。
7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。
8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。
一、选择题 1、数控车床床身中，排屑性能最差的是（ A ）。
A、平床身 B、斜床身 C、立床身2、一般数控铣床是指规格（ B ）的升降台数控铣床，其工作台宽度多在400mm以下。
A、较大 B、较小 C、齐全 D、系列化3、采用数控机床加工的零件应该是（ B ）。
A、单一零件B、中小批量、形状复杂、型号多变的零件 C、大批量零件4、数控机床四轴三联动的含义是（ B ）。
A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（ C ）A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A ）A、轴向夹持 B、径向夹持 C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（ B ）导轨三种。
Ａ贴塑Ｂ静压Ｃ动摩擦Ｄ静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（ A ）来选刀换刀。
《数控机床故障诊断与维修》期末试卷1[适用于：高职数控]1分，共15分）＿＿＿＿。
＿＿＿＿。
＿＿＿＿＿＿＿＿＿＿＿、＿＿＿。
、＿＿＿＿和故障定位三个阶段＿＿二、选择题（每空1分，共15分）1、闭环控制系统比开环及半闭环系统( ) 。
A 稳定性好B 精度高C 故障率低D 效率高2、圆弧插补是用( ) 来逼近圆弧的。
A 折线B 弦C 切线D 点3、为了保障人身安全，在正常情况下，电气设备的安全电压规定为( )A 12VB 24VC 36VD 48V4、CNC 系统中的PLC 是( ) 。
A 可编程序逻辑控制器B 显示器C 微处理器D 环形分配器5、1952 年，（）成功地研制出一台（），这是公认的世界上第一台数控机床。
A、美国麻省理工学院数控铣床B、美国耶鲁大学数控铣床C、美国麻省理工学院数控车床D、美国空军部门数控铣床6、数控系统的（）端口与外部计算机连接可以发送或接受程序。
A SR-323B RS-323C SR-232D RS-2327、数控机床地基设计采用的标准是（）A、GB 50040-1996《数控机床地基设计规范》B、GB 50040-1996《数控机床基础设计规范》C、GB 50040-1996《动力机器基础设计规范》D、GB 50040-1996《机床基础设计规范》8、进给伺服系统根据（）驱动工作台刀具运动。
A 输入信号B 脉冲当量C 输入电压D 输入电流）排除故障后，从停机的时间算起，运行完成所规定的考机时间重新开机后，重新计时，运行完成所规定的考机时间重新开机后，从停机的时间算起，运行完成所规定的考机时间排除故障后，重新计时，运行完成所规定的考机时间、对数控机床气动系统的维护与保养说法不正确的是（）0.8MPa、下列选项（）数控加工高精化的表现。
设备的制造和装配精度系统的控制精度误差补偿技术驱动并联化、加工中心按主轴在空间所处的状态分，不包括（）。
立式加工中心B、卧式加工中心C、龙门加工中心D、立、卧式加、数控设备对于压缩空气供给系统的要求不包括（）A、清洁的、干燥的压缩空气供给系统网络B、流量和压力应符合要求C、压缩空气机要安装在远离数控机床的地方D、远离过多粉尘和有腐蚀性气体的环境。

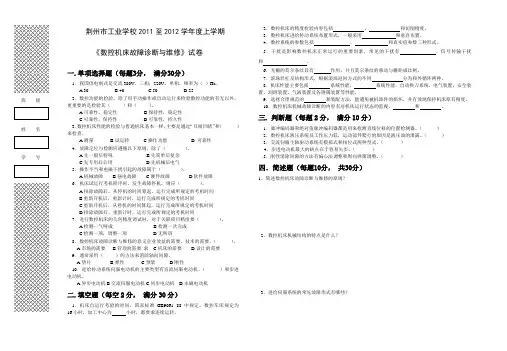

荆州市工业学校2011至2012学年度上学期《数控机床故障诊断与维修》试卷一.单项选择题（每题3分，满分30分）1．我国供电制式是交流380V，三相；220V，单相，频率为（）Hz。
A 30B 40C 50D 252．数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其（）和（）。
A可靠性，稳定性B保持性，稳定性C可靠性，保持性D可靠性，持久性3．数控机床性能的检验与普通机床基本一样，主要是通过“耳闻目睹”和（）来检查。
A测量B试运转C操作功能 D 可靠性4．故障定位与检测应遵循以下原则，除了（）。
A先一般后特殊B先简单后复杂C先专用后公用D先机械后电气5．操作不当和电磁干扰引起的故障属于（）。
A机械故障B强电故障C硬件故障D软件故障6．机床试运行考机程序时，发生故障停机，则应（）。
A排除故障后，从停机的时间算起，运行完成所规定的考机时间B重新开机后，重新计时，运行完成所规定的考机时间C重新开机后，从停机的时间算起，运行完成所规定的考机时间D.排除故障后，重新计时，运行完成所规定的考机时间7．进行数控机床的几何精度调试时，对于关联项目精度要（）。
A检测一气呵成B检测一次完成C检测一项，调整一项D无所谓8．数控机床故障诊断与维修的意义企业效益的需要、技术的需要、（）。
A市场的需要B管理的需要求C机床的需要D设计的需要9．通常采用（）的方法来消除轴向间隙。
A垫片B弹性C预紧D刚性10．进给传动系统伺服电动机的主要类型有直流伺服电动机、（）和步进电动机。
A异步电动机B交流伺服电动机C同步电动机D永磁电动机二.填空题（每空2分，满分30分）1．机床自运行考验的时间，国家标准GB9061--88中规定，数控车床规定为16小时，加工中心为小时，都要求连续运转。
2．数控机床的精度检验内容包括、和切削精度。
3．数控机床进给传动系统布置形式，一般采用和垂直布置。
4．数控系统的参数包括、和真实值参数三种形式。
数控机床故障诊断与维修试卷一、填空24分1、数控机床的自诊断包括___________、____________、_______________三种类型;2、数控机床的点检就是按___________的规定,对数控机床进行____________的检查和维护;3、故障的常规处理的三个步骤是___________ 、___________、___________;4、闭环控制的进给伺服系统包括三个环节是：_____________________________;5、数控机床主轴性能检验时,应选择_____________三档转速连续______________的启停,检验其动作的灵活性、可靠性;6、主轴润滑的目的是为了减少________________,带走__________________,提高传动效率和回转进度;7、导轨间隙调整时,常用压板来调整_____________,常用________________来调整导轨的垂直工作面;8、对于光电脉冲编码器,维护时主要的两个问题是：1_________________,2联接松动;9、数控机床故障时,除非出现________________的紧急情况,不要______________,要充分调查故障;10、数控系统的故障诊断有____________、_____________和_____________三个阶段11、干扰是影响数控机床正常运行的重要因数,常见的干扰有_______________、___________和_____________;二、选择题：6分1、操作不当和电磁干扰引起的故障属于A机械故障B强电故障C硬件故障D软件故障2、进行数控机床的几何精度调试时,对于关联项目精度要A检测一气呵成B检测一次完成C检测一项,调整一项D无所谓3、用户对数控机床验收时,一般要求连续空运行不出故障,表明可靠性达到一定水平;A8小时B24小时C96小时D一月4、SINUMERIK 810数控系统最多可控制根轴;A4 B6 C8 D105、为提高数控机床的利用率,数控机床的开动率一般达到A100% B80 %~99% C30 %~50% D60 %~70%6、故障定位与检测应遵循以下原则,除了A先一般后特殊B先查输入后查输出C先专用后公用D先机械后电气三、简答题30分1、进给伺服系统有哪些故障表现形式哪些常见故障2、数控机床整个使用寿命可分为几个阶段,每个阶段设备的使用和故障发生各有什么特点3、数控机床的故障按故障发生的部件分类、按有无报警分类各有哪几种4、检查数控系统故障的方法有那些请写出7种以上四、分析题40分1、由维修人员的感觉器官对机床进行“问、看、听、触、嗅”等检查的方法,称为数控机床机械部分的“实用诊断技术”,请问各具体做什么2、根据下列回参考点的方式示意图：i.说明其回零过程,作图,使其完整,并指出机床参考点和电气参考点位置ii.分析回参考点故障的种类和可能的原因attachment=10170303、如图所示FANUC直流进给伺服驱动的速度控制单元原理框图,试1指出该单元有关的报警指示灯和状态指示灯,并说明其含义2说明并给出BRK报警灯亮时,定位故障元件的合适的诊断流程attachment=10170314、根据给定传动链,列表计算1Ⅵ轴的转速2计算该传动线路频谱分析特征频率系数3计算仪器显示Ⅵ轴的输出频率为时的实际特征频率4分析说明特征频率计算与机械振动故障诊断间的关系。
《数控机床故障诊断与修理》课程试卷2留意事项：1.考试时间：60 分钟。
2.请认真阅读答题要求，在规定位置填写答案，本套试卷总分值100分。
一、单项选择 (共 80 题，每题1 分，共80 分。
选择一个正确的答案，将相应的字母填入题内的括号中。
)1．油管、油箱等属于液压传动系统中的( )。
A、关心元件B、执行元件C、把握元件D、动力元件2．二极管内部的电流是由( )。
A、正极流向P 端B、正极流向N 端C、P 端流向N 端D、N 端流P 向端3．伺服电机的动力线和信号线确定要( )，以免由于干扰产生报警。
A、接同一个电源信号B、捆扎在一起C、接同一个地线D、分开接地4．以下不属于位置检测元件维护的工作内容是( )。
A、感应同步器B、导轨副的维护C、光电脉冲编码器D、光栅尺的维护5．机座、床身、箱体等属于机械设备( )。
A、标准件B、根本部件C、外购物件D、标准部件6．直接通过操作面板输入数控程序和编辑程序的工作模式是( )。
A、自动方式B、录入方式C、编程方式D、回零方式7．交-直-交变频器逆变管有( )个。
A、2B、3C、5D、68．不属于钳工主要工作内容的是( )。
A、矫正B、弯曲C、焊接D、铆接9．常用数控系统一般通过地址S和其后面的数字，把握( )的速度。
A、切削进给B、程序进给C、主轴D、冷却液体10．大多数控系统的可以用M00 或M01 来停顿自动运转，那么M00 和M01 分别指的是( )。
A、程序选择停和程序停B、程序停和程序选择停C、程序完毕和程序停D、程序完毕和程序选择停11．数控机床半闭环把握系统的特点是( )。
A、构造简洁、价格低廉、精度差B、构造简洁、修理便利、精度不高C、调试与修理便利、精度高、稳定性好D、调试较困难、精度很高12．启动诊断通常在( )时间内完成。
A、1 分钟B、2 分钟C、3 分钟D、4 分钟13．工业电子设备保护接地的接地电阻一般最大为( )。
A、4B、10C、20D、4014.钳形电流表的主要优点是( )。
一、填空题（20分）1.数控机床有（机械系统）与（电控系统）两大部分组成。
2.数控机床故障诊断的三个环节是（故障类型诊断）（故障隔离）（故障定位）。
3.数控机床的日常维护包括（日常点检）（月检查）（半年检查）。
4.数控机床中存在着的干扰有（电网干扰）（接地干扰）（电磁干扰）。
5.数控机床的主要故障（主机故障）（电气故障）。
6.一般可以将维修工作分成（修前准备）（现场工作）（修后档案）等三个阶段。
7.一般的数控的供电系统主要由（低通滤波器）（隔离变压器）（直流稳压电源）等组成。
8.故障出现后，除非（有危及设备与人身安全需要急断电外），不要立即切断总电源，尤其是数控系统的电源。
二、选择题（10分）1.操作不当和电磁干扰引起的故障属于（D）A 机械故障B 强点故障C 硬件故障 D软件故障2．故障定位与检测应遵循一下原则，除了（C）都正确。
A 先一般后特殊B 先查输入后查输出C 先专用后公用D 先机械后电气3.为使RAM存储器内的信息数据不丢失，每月累计开机时间在（B）小时以上。
A 8小时B 10小时C 12小时D 24小时4.既是传导性干扰又是辐射性干扰的是（C）A 电网干扰B 接地干扰C 强电干扰D 静电干扰5．抗电网干扰的主要措施不包括（D）A 滤波B 隔离C 稳压D 接地三简答题（70分）1数控机床故障诊断与维修应遵守的原则。
（P11）2 数控系统的自诊断有几种？其中启动自诊断有什么特点？(P35)3 CNC系统自诊断技术的几种类型 (P33)4 数控机床分析常用的系统框图有哪些？(P50)5 数控机床的故障按故障发生的性质分类、按有无报警分类各有哪几种分类？(P8)6 数控机床观察检查法中常规检查的内容有哪些？(P53)7检查数控系统故障的方法有哪些？（请写出10种以上）(P47)。

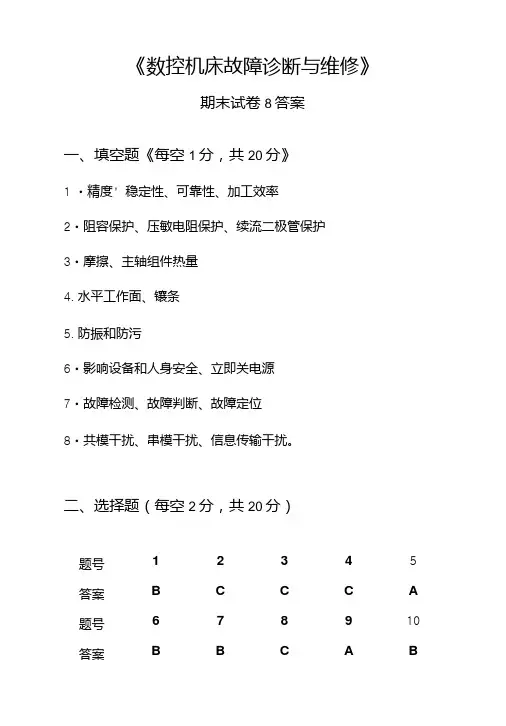

《数控机床故障诊断与维修》期末试卷8答案一、填空题《每空1分，共20分》1 •精度' 稳定性、可靠性、加工效率2•阻容保护、压敏电阻保护、续流二极管保护3•摩擦、主轴组件热量4.水平工作面、镶条5.防振和防污6•影响设备和人身安全、立即关电源7•故障检测、故障判断、故障定位8•共模干扰、串模干扰、信息传输干扰。
二、选择题（每空2分，共20分）题号12345答案B C C C A 题号678910答案B B C A B三、简答题《每空8分，共40分》1 •答：1）数控系统要远离高频、中频的电器设备;2）要避免大功率的启动、停止频繁的设备和电火花设备同数控系统位于同一供电线路上；3）电网电压变化比较大的，要增加自动稳压或电子调压装置;4）动力线要与信号线分离，如需相交两者垂直摆放；5）信号线采用屏蔽双绞线。
2.答：使用寿命分：初期使用期、相对稳定期和寿命终了期三个阶段。
特点：1）初期使用期：为开始运行的0.5=年，故障频率较高，一般无规律可寻，突发性强。
2）相对稳定期：设备经过初期的跑合后，进入相对稳定的阶段，此时个类元件的故障较少见，但不排除偶发性故障。
一般为7~10 年。
3）寿命终了期：即老化期，进入该阶段后，各类元器件开始加速磨损和老化，故障频率较高，并逐年递增，具有渐发性' 规律性。
3.答：常用方法：自诊断功能法直观检查法功能程序法PLC程序法隔离法换件诊断法参数检查法原理分析法4•答：1）根据报警号诊断2）根据动作顺序诊断3）根据控制对象工作原理诊断4）根据PMC的I/O状态诊断5）通过PMC梯形图诊断6）动态跟踪梯形图诊断5•答：1）外观检查2）控制柜内元器件的紧固检查3）输入电源电压、相序的确认4）检查直流电压输出5）确认数控系统与机床侧的接口6）确认数控系统各参数的设定7）接通电源检查机床状态8）用手轮进给检查各轴运转情况9）用准听功能来检查主轴的定位情况1 •答：问：询问机床故障发生的经过，弄清故障是突发的，还是渐发的。

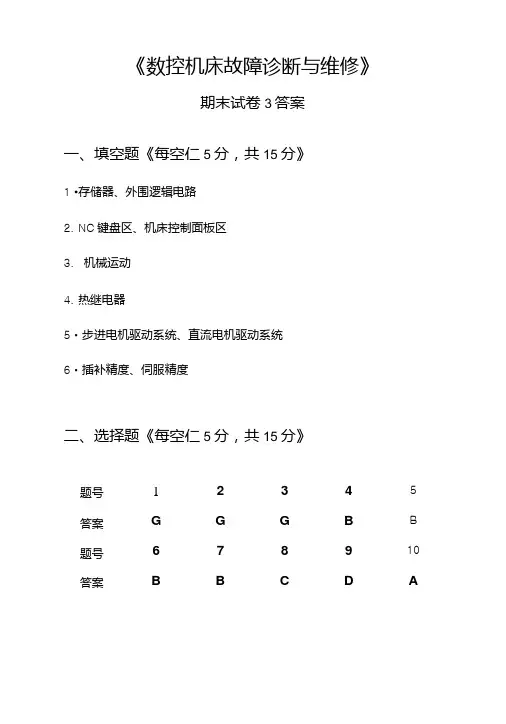

《数控机床故障诊断与维修》期末试卷3答案一、填空题《每空仁5分，共15分》1 •存储器、外围逻辑电路2.NC键盘区、机床控制面板区3.机械运动4.热继电器5•步进电机驱动系统、直流电机驱动系统6•插补精度、伺服精度二、选择题《每空仁5分，共15分》题号12345答案G G G B B 题号678910答案B B C D A三、判断题（每空1分，共5分）2.X3.X四、简答题《每空8分，共48分》「答：1）开环控制没有反馈装置，一般采用步进电机作为控制 元件，其控制稳定性好，但精度较低。
2）半闭环控制具有反反馈装置，但其不包括机械传动的所有环 节，精度较高，稳定性较好，性价比较好。
3）闭环控制具有反反馈装置，包括机械传动的所有环节，精度很 高，但因为传动环节包含了许多的非线性因素，稳定性不太好, 价格较高。
译码T 刀具补偿T 进给速度处理T插补运算T位置控制的顺序来完成的。
根据控制系统LED （发光二极管）或数码管的指示进行故障诊3）根据PLC 状态或梯形图进行故障诊断4） 根据机床参数进行故障诊断5） 换板法4•答：1）通过CNC 报警，直接找到故障原因 2）故障有报警显示，但不反映真实原因 3）故障没有任何提示。
答：加工程序的处理过程是按照输入T3.答：1）根据报警好进行故障诊断2) 2.对后两种情况，要利用数控系统自诊断功能结合PLC的梯形图和输入/输出状态信息来分析。
5.答：自诊断功能法直观检查法功能程序法PLC程序法隔离法换件诊断法参数检查法6•答：数控机床的控制可分为二大部分：一部分是坐标轴运动的位置控制；另一部分是数控机床加工过程的顺序控制。
在讨论PLC、CNC和机床各机械部件、机床辅助装置、强电线路之间的关系时，常把数控机床分为“NC侧”和“MT侧”（即机床侧）两大部分。
“NC 侧"包括CNC系统的硬件和软件、以及与CNC系统连接的外部设备。
“MT侧”包括机床机械部分及其液压' 气压、冷却' 润滑、排屑等辅助装置，机床操作面板，继电器线路，机床强电线路等。

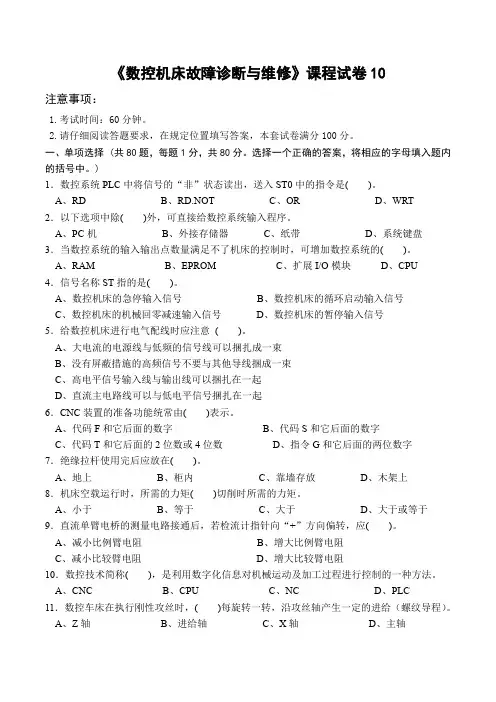

《数控机床故障诊断与维修》课程试卷10注意事项：1.考试时间：60分钟。
2.请仔细阅读答题要求，在规定位置填写答案，本套试卷满分100分。
一、单项选择 (共80题，每题1分，共80分。
选择一个正确的答案，将相应的字母填入题内的括号中。
)1．数控系统PLC中将信号的“非”状态读出，送入ST0中的指令是()。
A、RDB、RD.NOTC、ORD、WRT2．以下选项中除()外，可直接给数控系统输入程序。
A、PC机B、外接存储器C、纸带D、系统键盘3．当数控系统的输入输出点数量满足不了机床的控制时，可增加数控系统的()。
A、RAMB、EPROMC、扩展I/O模块D、CPU4．信号名称ST指的是()。
A、数控机床的急停输入信号B、数控机床的循环启动输入信号C、数控机床的机械回零减速输入信号D、数控机床的暂停输入信号5．给数控机床进行电气配线时应注意()。
A、大电流的电源线与低频的信号线可以捆扎成一束B、没有屏蔽措施的高频信号不要与其他导线捆成一束C、高电平信号输入线与输出线可以捆扎在一起D、直流主电路线可以与低电平信号捆扎在一起6．CNC装置的准备功能统常由()表示。
A、代码F和它后面的数字B、代码S和它后面的数字C、代码T和它后面的2位数或4位数D、指令G和它后面的两位数字7．绝缘拉杆使用完后应放在()。
A、地上B、柜内C、靠墙存放D、木架上8．机床空载运行时，所需的力矩()切削时所需的力矩。
A、小于B、等于C、大于D、大于或等于9．直流单臂电桥的测量电路接通后，若检流计指针向“+”方向偏转，应()。
A、减小比例臂电阻B、增大比例臂电阻C、减小比较臂电阻D、增大比较臂电阻10．数控技术简称()，是利用数字化信息对机械运动及加工过程进行控制的一种方法。
A、CNC B、CPU C、NC D、PLC11．数控车床在执行刚性攻丝时，()每旋转一转，沿攻丝轴产生一定的进给（螺纹导程）。
A、Z轴B、进给轴C、X轴D、主轴12．热电偶传感器是利用()的原理制成的。

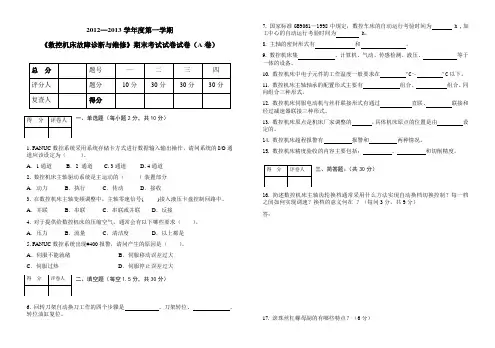

2012—2013学年度第一学期《数控机床故障诊断与维修》期末考试试卷试卷（A卷）一、单选题（每小题2分，共10分）1. FANUC数控系统采用系统存储卡方式进行数据输入输出操作，请问系统的I/O通道应该设定为（）。
A．1通道B．2 通道 C. 3通道 D. 4通道2. 数控机床主轴驱动系统是主运动的（）装置部分A．动力B．执行C．传动D．接收3. 在数控机床主轴变频调整中，主轴零速信号( )接入液压卡盘控制回路中。
A．并联B．串联C．串联或并联D．反接4. 对于提供给数控机床的压缩空气，通常会有以下哪些要求（）。
A．压力B．流量C．清洁度D．以上都是5. FANUC数控系统出现#400报警，请问产生的原因是（）。
A．伺服不能就绪B．伺服移动误差过大C．伺服过热D．伺服停止误差过大二、填空题（每空1.5分，共30分）6. 回转刀架自动换刀工作的四个步骤是、刀架转位、、转位油缸复位。
7. 国家标准GB9061—1998中规定，数控车床的自动运行考验时间为 h ,加工中心的自动运行考验时间为 h。
8. 主轴的密封形式有和。
9. 数控机床集、计算机、气动、传感检测、液压、等于一体的设备。
10. 数控机床中电子元件的工作温度一般要求在ºC～ºC以下。
11. 数控机床主轴轴承的配置形式主要有组合、组合、同向组合三种形式。
12. 数控机床伺服电动机与丝杆联接形式有通过直联、联接和经过减速器联接三种形式。
13. 数控机床原点是机床厂家调整的，具体机床原点的位置是由设定的。
14. 数控机床超程报警有报警和两种情况。
15. 数控机床精度验收的内容主要包括：、和切削精度。
三、简答题：（共30分）16. 简述数控机床主轴齿轮换档通常采用什么方法实现自动换档切换控制？每一档之间如何实现调速？换档的意义何在？（每问3分，共9分）答：17. 滚珠丝杠螺母副的有哪些特点？（6分）答：18. 简述数控机床故障诊断与维修的一般方法有哪些？（请任意举出5点）（5分）19．简述数控机床调试、验收的必要性？（10分）四、案例分析题（30分）20．现某公司一台数控机床，采用FANUC-0iB数控系统，出现P/S100#报警。
《数控机床故障诊断与维修》课程试卷5注意事项：1.考试时间：60分钟。
2.请仔细阅读答题要求，在规定位置填写答案，本套试卷满分100分。
一、单项选择 (共80题，每题1分，共80分。
选择一个正确的答案，将相应的字母填入题内的括号中。
)1．通过数控机床电子齿轮比参数的设定，可以使编程的数值与实际运动的距离()。
A、相反B、一致C、成反比D、成正比2．快速移动速度仅用在机床的()运行。
A、低负载B、高负载C、空载D、启动3．单微处理器CNC装置的数据总线的位数和传送的数据相等，采用()线。
A、单向B、双向C、多向D、混合向4．JR16—40/3D其中40表示()。
A、设计序号B、额定电流C、极数D、带有断相保护5．态度恭敬、表情从容、形象庄重、形位适度等指从业人员文明礼貌要求中的()要求。
A、待人热情B、语言规范C、举止得体D、仪表端庄6．断路器DZ5-20/320主触头额定电流为()安。
A、5B、3C、32D、207．数控机床中的主传动电路主要控制机床()运动。
A、主轴旋转B、工作台平移C、进给轴旋转D、刀库回转8．数控机床液压系统中溢流阀的主要作用是()。
A、转换信号B、控制压力方向C、降低噪声D、维持定压9．常见的逻辑分析仪有()个通道。
A、8B、10C、12D、1510．测量过程中所涉及到的长度、角度、形状、相对位置、表面粗糙度、螺纹、齿轮、等零件的几何参数称为()。
A、检测项目B、被测对象C、测量要素D、被测项目11．简单PLC的运算功能包括逻辑运算和()。
A、控制功能B、编程功能C、计时和计数功能D、处理速度功能12．数控车床在执行刚性攻丝时，()每旋转一转，沿攻丝轴产生一定的进给（螺纹导程）。
A、Z轴B、进给轴C、X轴D、主轴13．按数控机床检测元件检测原点信号方式的不同，返回机床参考点的方法可分为()。
A、一种B、两种C、三种D、四种14．信号名称ST指的是()。
A、数控机床的急停输入信号B、数控机床的循环启动输入信号C、数控机床的机械回零减速输入信号D、数控机床的暂停输入信号15．线槽配线的下列情况不可以直接放在同一线槽内的是()。
安徽机电职业技术学院200 －200 学年第 学期《数控机床故障诊断与维修》模拟考试试卷 班级 姓名 学号一、填空题（每小题2分，共20分）1、数控机床常见的干扰有 干扰、 干扰和信号传输干扰等。
2、数控机床PLC 输入元件有： 、行程开关、 、压力开关和 。
输出元件有： 、 等。
3．从点检的要求和内容看，点检可分为 点检、日常点检和 点检。
4、驱动系统的作用是 。
二、判断题（每小题1.5分，共15分）1、数控机床最适用于复杂、高精、多种批量尤其是单件小批量的机械零件的加工。
( ) 2．凡是包含测量装置的数控机床都是开环数控机床。
( ) 3．数控机床电控系统包括交流主电路、机床辅助功能控制电路和电子控制电路，一般将前者称为“强电”，后者称为“弱电” 。
( ) 4．对数控机床的各项几何精度检测工作应在精调后一气呵成，不允许检测一项调整一项，分别进行。
( ) 5．数控系统动态响应的快慢，系统跟踪精度的高低，都直接影响轮廓加工精度的高低和加工表面质量的好坏。
( ) 6．CNC 装置中，I/O 处理主要处理CNC 控制面板开关信号，机床电气信号的输入、输出和控制。
( ) 7．滚珠丝杠副消除轴向间隙的目的主要是减小摩擦力矩。
（ ） 8．用数显技术改造后的机床就是数控机床。
( ) 9．数控机床的定位精度与数控机床的分辨率精度是一致的。
( ) 10．常用的测量元件有光电编码器、感应同步器和光栅等。
( )三、选择题（每小题3分，共15分）1.数控机床是在诞生的。
( ) A．日本 B. 美国 C. 英国 D. 中国2．数控机床切削精度检验，对机床几何精度和定位精度的一项综合检验 ( )。
A.又称静态精度检验，是在切削加工条件下；B.又称动态精度检验，是在空载条件下；C.又称静态精度检验，是在空载条件下；D.又称动态精度检验，是在切削加工条件下；3.滚珠丝杠预紧的目的是： ( ) 。
A 增加阻尼比，提高抗振性 B提高运动平稳性C 消除轴向间隙和提高传动刚度 D加大摩擦力，是系统能自锁4.数控机床工作时，当发生任何异常现象需要紧急处理时应启动（）。
《数控机床故障诊断与维护》试题复习卷一、填空题1、平均无故障工作时间是指设备在一个比较长的使用过程中，两次故障间隔的平均时间。
2、数控机床中广泛使用的工作油有液压油、润滑油。
3、主传动系统的配置方式有齿轮传动、带传动、伺服电机直接驱动传动。
4、数控机床上使用的导轨副有滑动导轨、滚动导轨及静压导轨。
二、判断题1、数控机床应在机床断电时更换数控系统的后备电池。
（×）2、数控机床在长期不用时可以直接放置在车间里。
（×）3、数控机床的价格与数控机床的定位精度存在着一定的正比关系。
（√）4、只要是数控车床，都能进行多头螺纹的加工。
（×）1、无损探伤的定义？在不损坏检测对象的前提下，探测其内部或外表面的缺陷（伤痕）的现代检测技术。
2、利用嗅觉如何对机床进行初步诊断？对机床的某些部位因剧烈摩擦，使附着的油脂或其他可燃物发生氧化、蒸发，以及各种原因引起的燃烧发出的气味进行判断。
从而根据气味快速找到故障部位。
3、数控机床中的抗干扰的措施有哪些？（1）减少供电线路的干扰（2）减少机床电气控制中的干扰（3）屏蔽技术（4）保证良好接地4、回参考点的故障有哪些？第一类：返回参考点时机床停止位置与参考点位置不一致；第二类：机床不能正常返回参考点，且有报警发生；第三类：机床在返回参考点过程中数控系统突然变为“NOT READY”状态，但无报警产生。
5、简述世界上第一台数控机床的结构。
1952年，美国PARSONS公司与麻省理工学院合作研制的第一台三坐标的数控铣床，用三个直流伺服系统代替了传统的机械进给系统，其余部分与普通机床基本相同。
6、变频器在数控机床上使用时应注意哪些事项？变频器的接线需要屏蔽，防止电源进线、外界干扰源对变频器的干扰，也要防止变频器对CNC、伺服系统、机床其他电气设备的干扰。
7、引起数控机床主轴伺服系统过载报警的原因有哪些？加工过程中，切削量过大、主轴正反转频繁、主轴电机冷却系统不良、主轴电机内部电机风扇损坏、主轴电动机与主轴驱动装置之间的连线断开或接触不良等。
《数控机床装调与维修》期末考试试卷适用班级考试形式班级姓名学号一、选择题(每题2分，共60分）1.当剖视图按投影关系配置，中间又没有其它图形时，可以省略()。
A、粗短划线B、箭头C、字母D、标注2.下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是()。
A、圆度B、圆柱度C、同轴度D、位置度3.某电感式接近开关出现故障不工作，下列可能的原因是()。
A、电源线接错B、控制线路接错C、振荡电路部分接触不良D、铁心松了，停振4.步距规是长度标准器，是由若干个测量块按一定间隔排列在基体槽中，组成的多值计量用长度标准器，它不能用于()。
A、检测和校准三坐标测量机B、检测数控机床定位精度C、校对激光干涉仪D、检测数控机床几何精度5.高频振荡电感型接近开关的感应头附近有金属物接近时，接近开关()。
A、涡流损耗少B、振荡电路工作C、有信号输出D、无信号输出6.在孔加工固定循环中，G98、G99分别为()。
A、G98返回循环起始点；G99返回R 平面B、G98返回R 平面；G99返回循环起始点C、G98返回程序起刀点；G99返回R 平面D、G98返回程序起刀点；G99返回R 平面7.闭环位置控制系统的检测元件安装在()。
A、运动驱动电机上B、机械传动元件上C、运动执行元件上D、机床固定元件上8.数控机床中的核心部件是()，就像人的大脑。
A、数控程序B、伺服驱动系统C、数控系统D、机床本体9.精车300mm 直径上的端面的()允差是在平面凹的情况下检验的。
A、端面跳动B、轴向跳动C、直线度D、平面度题号一二三四总分总分人得分阅卷人得分10.要使变频器按45HZ反转，可先设置中速参数为45HZ，置变频器外部操作，再按()接线。
A、反转控制端子接公共端B、正转控制端子接公共端C、反转控制端子、中速端子接公共端D、正转控制端子、中速端子接公共端11.一台五相反应式步进电动机，其转子有80个齿：采用单、双十拍通电方式，其步距角是()。
数控机床故障诊断与维修试题一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。
2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。
3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。
4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。
5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。
6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。
7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。
8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。
二、选择题（每小题2分，共20分）1、数控车床床身中，排屑性能最差的是（A）。
A、平床身B、斜床身C、立床身2、一般数控铣床是指规格（B）的升降台数控铣床，其工作台宽度多在400mm 以下。
A、较大B、较小C、齐全D、系列化3、采用数控机床加工的零件应该是（B）。
A、单一零件B、中小批量、形状复杂、型号多变的零件C、大批量零件4、数控机床四轴三联动的含义是（B）。
A、四轴中只有三个轴可以运动B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（C）。
A、靠摩擦力传递扭矩B、自锁C、定位和便于装卸刀柄D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（A）A、轴向夹持B、径向夹持C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（B）导轨三种。
Ａ、贴塑Ｂ、静压Ｃ、动摩擦Ｄ、静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（A）来选刀换刀。
适用专业：1、诊断故障的原则有、、先静后动、先公用后专用、、。
2、数控系统自诊断的功能包括、状态诊断、、操作诊断。
3、机械磨损的过程分为、稳定磨损、三个阶段。
4、信息是对系统的、、有序性程度的量度。
5、数控系统高级诊断有、、具有人工智能功能的专家故障诊断系统、。
6、信号地包括、、直流地、。
7、机床主运动系统主要包括、、调速主轴电动机。
8、专用计算机数控按组成数控装置的电路板结构分有和模块化结构两类，按装置内的微处理器数量分有和多微处理器结构两类。
二、选择（每小题2分，共10分）1、数控系统所规定的最小设定单位就是（）（A）数控机床的运动精度（B）机床的加工精度（C）脉冲当量（D）数控机床的传动精度2、CNC装置可执行的功能中，以下功能属于选择功能。
（）（A）控制功能（B）准备功能（C）通信功能（D）辅助功能3、不同的数控系统（）（A）程序的格式相同，G代码不相同（B）程序的格式不相同，G代码不相同（C）程序的格式相同，G代码相同（D）程序的格式不相同，G代码相同4、数控机床的T指令是指（）（A）主轴功能（B）辅助功能（C）进给功能（D）刀具功能5、确定机床X、Y、Z坐标时，规定平行于机床主轴的刀具运动坐标为，取刀具远离工件的方向为方向。
（）（A）X轴正（B）Y轴正（C）Z轴正（D）Z轴负三、判断题（请将判断结果填入括号中，正确的填“√”，错误的填“×”，每小题1分，共10分）（） 1．半闭环、闭环数控机床带有检测反馈装置。
（） 2．数控机床工作时，数控装置发出的控制信号可直接驱动各轴的伺服电机。
（） 3．数控机床机械系统故障的简易诊断法有听、摸、看、问、嗅。
（） 4．具有刀库、刀具交换装置的数控机床称为加工中心。
（） 5．FMC是柔性制造系统的简称。
（） 6．数控机床的高科技含量，可使操作简单，可不制订操作规程。
（） 7．加工中心的特点是：工序集中，对加工的对象适应性强，加工精度高，加工生产率高，劳动强度减轻，经济效率高，有利于生产现代化管理。
数控机床故障诊断与维修试卷
一、填空（24分）
1、数控机床的自诊断包括_____________ 、______________ 、__________________ 三种类型。
2、数控机床的点检就是按_____________ 的规定，对数控机床进行 __________________ 的检查和维护。
3、故障的常规处理的三个步骤是_____________ 、________________ 、______________ 。
4、闭环控制的进给伺服系统包括三个环节是：_______________________________ 。
5、数控机床主轴性能检验时，应选择_______________ 三档转速连续___________________ 的启停，检验其动作的灵活性、可靠性。
6、主轴润滑的目的是为了减少___________________ ，带走_________________________ ，提高传动效率和回转进度。
7、导轨间隙调整时，常用压板来调整_________________ ，常用____________________ 来调整导轨的垂直工作面。
8、对于光电脉冲编码器，维护时主要的两个问题是：（1）__________________ ，（2 ）联接松动。
9、数控机床故障时，除非岀现___________________ 的紧急情况，不要___________________ ，要充分调查故障。
10、数控系统的故障诊断有______________ 、_________________ 和_________________ 三个阶段
11、干扰是影响数控机床正常运行的重要因数，常见的干扰有 ______________________________ 、____________ 和 ________________ 。
、选择题：（6分）
1、操作不当和电磁干扰引起的故障属于（）
A）机械故障 B ）强电故障C）硬件故障 D ）软件故障
2、进行数控机床的几何精度调试时，对于关联项目精度要（）
A）检测一气呵成B）检测一次完成C）检测一项，调整一项D）无所谓
3、用户对数控机床验收时，一般要求连续空运行（）不出故障，表明可靠性达到一定水平A）8小时B ）24小时C）96小时D ）一月
4、SINUMERIK810 数控系统最多可控制（）根轴
A) 4 B) 6 C) 8 D) 10
5、为提高数控机床的利用率，数控机床的开动率一般达到（）
A) 100% B) 80 %~99% C) 30 %~50% D ) 60 %~70%
6、故障定位与检测应遵循以下原则，除了（）
A）先一般后特殊B）先查输入后查输岀C）先专用后公用D）先机械后电气
三、简答题（30分）
1、进给伺服系统有哪些故障表现形式？哪些常见故障?
2、数控机床整个使用寿命可分为几个阶段，每个阶段设备的使用和故障发生各有什么特点?
3、数控机床的故障按故障发生的部件分类、按有无报警分类各有哪几种?
4、检查数控系统故障的方法有那些？(请写岀7种以上)
四、分析题(40分)
1、由维修人员的感觉器官对机床进行“问、看、听、触、嗅”等检查的方法，称为数控机床机械部分的“实用诊断技术”，请问各具体做什么？
2、根据下列回参考点的方式示意图：
i. 说明其回零过程，作图，使其完整，并指出机床参考点和电气参考点位置
ii. 分析回参考点故障的种类和可能的原因
[attachme nt=1017030]
3、如图所示FANUC直流进给伺服驱动的速度控制单元原理框图，试 (1 )指岀该单元有关的报警指示灯和状态指示灯，并说明其含义
(2 )说明并给岀BRK报警灯亮时，定位故障元件的合适的诊断流程
[attachme nt=1017031]
4、根据给定传动链，列表计算
1 ）切轴的转速
2 ）计算该传动线路频谱分析特征频率系数
3 ）计算仪器显示W轴的输岀频率为 5.52HZ 时的实际特征频率
4 ）分析说明特征频率计算与机械振动故障诊断间的关系。
