数控机床装调维修工考工练习试题库完整

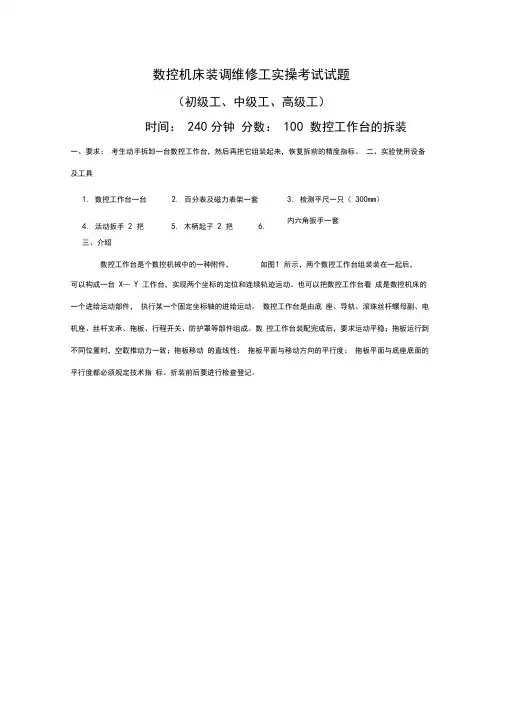

数控机床装调维修工实操考试试题
（初级工、中级工、高级工）
时间：240分钟分数：100 数控工作台的拆装
一、要求：考生动手拆卸一台数控工作台，然后再把它组装起来，恢复拆前的精度指标。

二、实验使用设备及工具
1. 数控工作台一台
2. 百分表及磁力表架一套
3. 检测平尺一只（300mm）
内六角扳手一套
4. 活动扳手2 把
5. 木柄起子2 把
6.
三、介绍
数控工作台是个数控机械中的一种附件，如图1所示，两个数控工作台组装装在一起后，
可以构成一台X—Y 工作台，实现两个坐标的定位和连续轨迹运动。

也可以把数控工作台看成是数控机床的一个进给运动部件，执行某一个固定坐标轴的进给运动。

数控工作台是由底座、导轨、滚珠丝杆螺母副、电机座、丝杆支承、拖板、行程开关、防护罩等部件组成。

数控工作台装配完成后，要求运动平稳；拖板运行到不同位置时，空载推动力一致；拖板移动的直线性：拖板平面与移动方向的平行度：拖板平面与底座底面的平行度都必须规定技术指标。

折装前后要进行检查登记。

四、拆装步骤：（分）（—铳床） 序
号
内 容
工艺要求 得分
测拖板平面与底座底面的平行度、拖
将杠杆百分表吸固在导轨 上，将表的顶尖顶在拖板 平面上，测
拖板平面与底
1 板移动的不直度、拖板平面与运动方
座底面的平行度、拖板移
向的不平行度并做记录
动的不直度、拖板平面与
运动方向的不平行度并做 记录。

S/2
ill
C
图1 数控工作台
分）
五、拆装前后精度检查记录表（。

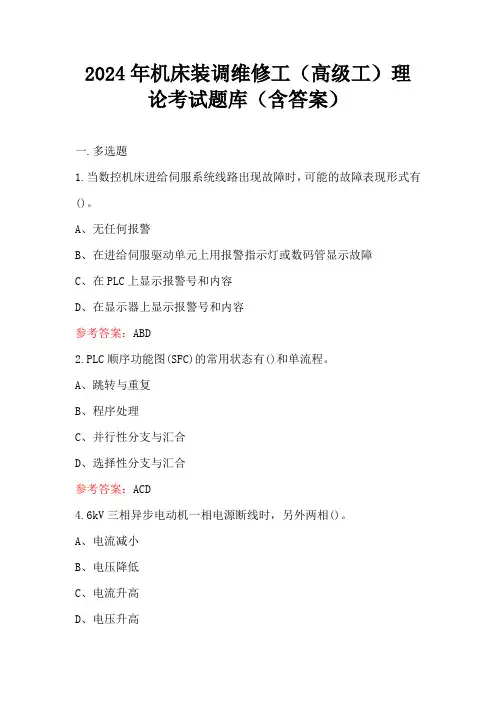

2024年机床装调维修工（高级工）理论考试题库（含答案）一.多选题1.当数控机床进给伺服系统线路出现故障时，可能的故障表现形式有()。

A、无任何报警B、在进给伺服驱动单元上用报警指示灯或数码管显示故障C、在PLC上显示报警号和内容D、在显示器上显示报警号和内容参考答案：ABD2.PLC顺序功能图(SFC)的常用状态有()和单流程。

A、跳转与重复B、程序处理C、并行性分支与汇合D、选择性分支与汇合参考答案：ACD4.6kV三相异步电动机一相电源断线时，另外两相()。

A、电流减小B、电压降低C、电流升高D、电压升高参考答案：BC5.下面()可能是引起模拟进给伺服控制单元过电压报警的原因。

A、直流母线的直流电压过低B、输入交流电压过高C、加、减速时间设定不合理D、机械传动系统负载过重参考答案：BCD6.测量实际值为200V的电压时，电压表的指示值为202V时，则该表的绝对误差、相对误差分别为()。

A、2VB、-2VC、1%D、-1%参考答案：AC7.电动机的选择依据是()。

A、负荷的功率、转速B、负荷的大小和供电电压C、负荷的性质和工艺要求D、负荷的环境条件参考答案：ABCD8.工件定位时，下列定位允许存在的是()。

A、欠定位B、不完全定位C、完全定位D、重复定位参考答案：BCD9.精密机床的()取决于精密零件的制造和装配精度。

A、性能B、加工精度C、切削力D、使用寿命参考答案：BD10.在下列四个原因中，()均会造成机床参数的改变或丢失。

A、数控系统后备电池失效B、机床在运行过程中受到外界干扰C、操作者的误操作D、电网电压的波动参考答案：ABC11.在对称三相交流电路中，负载接成三角形时()。

A、线电流是相电流的倍B、线电压是相电压的倍C、线电流与相电流相等D、线电压与相电压相等参考答案：AD12.卧式车床停车后有自转现象，可能是()。

A、摩擦离合器片调整过紧B、摩擦离合器片调整过松C、刹车制动带过松D、刹车制动带过紧参考答案：AC13.要在电动机定子、转子及气隙中产生一个旋转磁场的条件是()。

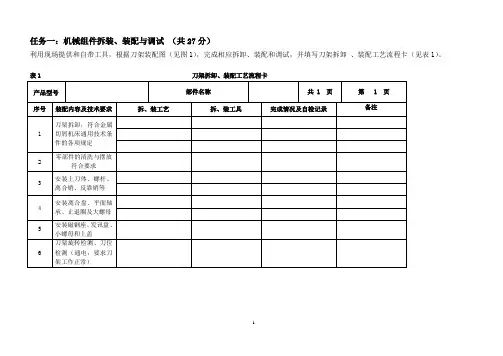

任务一：机械组件拆装、装配与调试（共27分）利用现场提供和自带工具，根据刀架装配图（见图1），完成相应拆卸、装配和调试，并填写刀架拆卸、装配工艺流程卡（见表1）。

表1 刀架拆卸、装配工艺流程卡1、上盖2、发讯盘3、小螺母4、磁钢座5、大螺母6、止退圈7、平面轴承8、离合盘9、离合销 10、反靠销 11、上刀体12、联接座 13、下刀体 14、中轴 15、蜗轮 16、外端齿 17、反靠盘 18、螺母 19、螺杆 20 、圆柱销 21、磁钢 22、端盖 23、蜗杆 24、联轴节 25、支撑套图1 刀架装配示意图任务二：电气线路连接及调试（共15分）结合数控机床电气原理图，按照表2所示内容与要求完成相关线路连接，并填写电气连接记录表（表3）表2 电气线路连接内容与要求表3 电气连接记录表任务三：数控机床参数设置、功能测试和故障维修（共30分）1.参数设置(12分)根据机床相关部件配置和技术指标要求（见表4和表5），完成相关参数的设置，并填写表6～表8。

表4 机床相关部件配置情况表表5 机床技术指标要求表6 系统参数和PLC参数设置表表7 伺服参数设置表表8 变频器参数设置表2. 机床功能测试及排故（18分）按照表9～表12逐项功能测试，如果有故障请进行诊断和维修，并在表中予以记载，经裁判签字确认以后方可进行下一步。

表9 回零方式功能测试和故障诊断表表10 手动方式功能测试和故障诊断表表11 MDI方式功能测试和故障诊断表表12自动方式功能测试和故障诊断表注：自动方式运行的程序：%1234G28U0 W0T0101M03 S300G94 G91 G01 X-100 Z-100 F100M05M30。

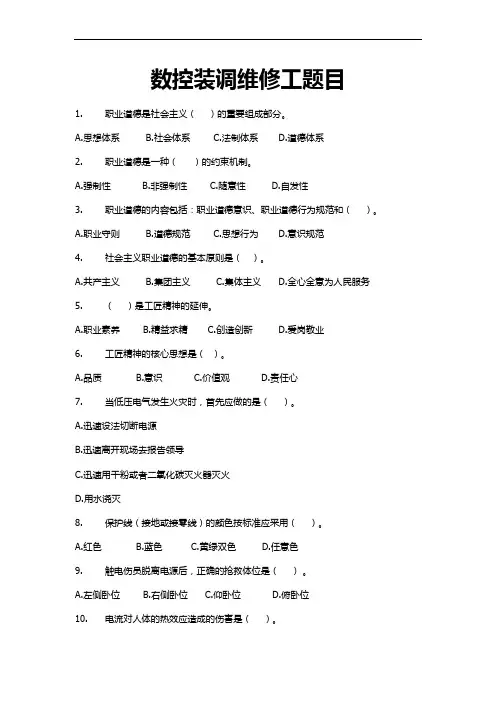

数控装调维修工题目1. 职业道德是社会主义（）的重要组成部分。

A.思想体系B.社会体系C.法制体系D.道德体系2. 职业道德是一种（）的约束机制。

A.强制性B.非强制性C.随意性D.自发性3. 职业道德的内容包括：职业道德意识、职业道德行为规范和（）。

A.职业守则B.道德规范C.思想行为D.意识规范4. 社会主义职业道德的基本原则是（）。

A.共产主义B.集团主义C.集体主义D.全心全意为人民服务5. （）是工匠精神的延伸。

A.职业素养B.精益求精C.创造创新D.爱岗敬业6. 工匠精神的核心思想是（）。

A.品质B.意识C.价值观D.责任心7. 当低压电气发生火灾时，首先应做的是（）。

A.迅速设法切断电源B.迅速离开现场去报告领导C.迅速用干粉或者二氧化碳灭火器灭火D.用水浇灭8. 保护线（接地或接零线）的颜色按标准应采用（）。

A.红色B.蓝色C.黄绿双色D.任意色9. 触电伤员脱离电源后，正确的抢救体位是（）。

A.左侧卧位B.右侧卧位C.仰卧位D.俯卧位10. 电流对人体的热效应造成的伤害是（）。

A.电烧伤B.电烙印C.皮肤金属化D.皮肤腐烂11. 带电断、接空载线路时，作业人员应戴护目镜，并采取（）保护。

A.防感应电措施B.绝缘隔离措施C.有色眼镜防护措施D.消弧措施12. “禁止合闸，有人工作”的标志牌应制作为（）。

A.红底白字B.白底红字C.白底绿字D.红底黄字13. 当电气设备发生接地故障，接地电流通过接地体向大地流散，若人在接地短路点周围行走，其两脚间的电位差引起的触电叫（）触电。

A.单相B.跨步电压C.感应电D.直接14. 下列材料中，导电性能最好的是（）。

A.铝B.铜C.铁D.玻璃15. 国家标准规定，凡（）KW以上的三相交流异步电动机均采用三角形接法。

A.3B.4C.7.5D.1016. 下列被测物理量适用于使用红外传感器进行测量的是（）。

A.压力B.力矩C.温度D.厚度17. 下列逻辑运算中结果正确的是（）。

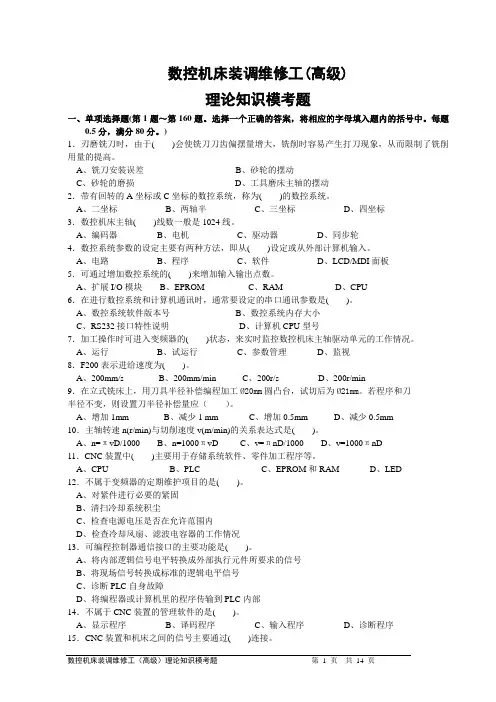

数控机床装调维修工(高级)理论知识模考题一、单项选择题(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

)1．刃磨铣刀时，由于()会使铣刀刀齿偏摆量增大，铣削时容易产生打刀现象，从而限制了铣削用量的提高。

A、铣刀安装误差B、砂轮的摆动C、砂轮的磨损D、工具磨床主轴的摆动2．带有回转的A坐标或C坐标的数控系统，称为()的数控系统。

A、二坐标B、两轴半C、三坐标D、四坐标3．数控机床主轴()线数一般是1024线。

A、编码器B、电机C、驱动器D、同步轮4．数控系统参数的设定主要有两种方法，即从()设定或从外部计算机输入。

A、电路B、程序C、软件D、LCD/MDI面板5．可通过增加数控系统的()来增加输入输出点数。

A、扩展I/O模块B、EPROMC、RAMD、CPU6．在进行数控系统和计算机通讯时，通常要设定的串口通讯参数是()。

A、数控系统软件版本号B、数控系统内存大小C、RS232接口特性说明D、计算机CPU型号7．加工操作时可进入变频器的()状态，来实时监控数控机床主轴驱动单元的工作情况。

A、运行B、试运行C、参数管理D、监视8．F200表示进给速度为()。

A、200mm/sB、200mm/minC、200r/sD、200r/min9．在立式铣床上，用刀具半径补偿编程加工Ø20mm圆凸台，试切后为Ø21mm。

若程序和刀半径不变，则设置刀半径补偿量应（）。

A、增加1mmB、减少1 mmC、增加0.5mmD、减少0.5mm10．主轴转速n(r/min)与切削速度v(m/min)的关系表达式是()。

A、n=πvD/1000B、n=1000πvDC、v=πnD/1000D、v=1000πnD11．CNC装置中()主要用于存储系统软件、零件加工程序等。

A、CPUB、PLCC、EPROM和RAMD、LED12．不属于变频器的定期维护项目的是()。

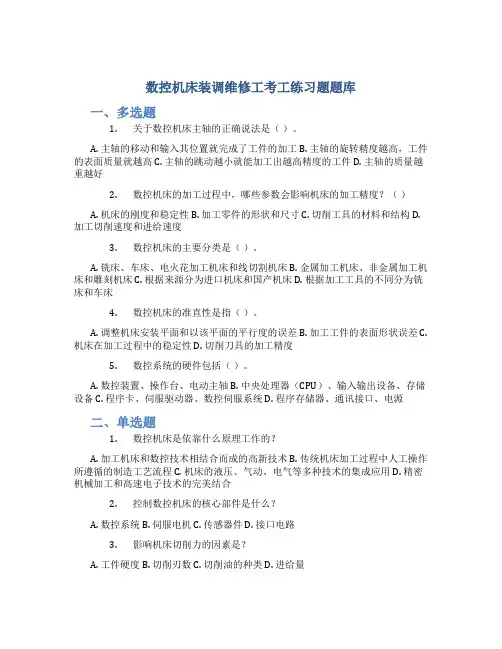

数控机床装调维修工考工练习题题库一、多选题1.关于数控机床主轴的正确说法是（）。

A. 主轴的移动和输入其位置就完成了工件的加工B. 主轴的旋转精度越高，工件的表面质量就越高C. 主轴的跳动越小就能加工出越高精度的工件D. 主轴的质量越重越好2.数控机床的加工过程中，哪些参数会影响机床的加工精度？（）A. 机床的刚度和稳定性B. 加工零件的形状和尺寸C. 切削工具的材料和结构D. 加工切削速度和进给速度3.数控机床的主要分类是（）。

A. 铣床、车床、电火花加工机床和线切割机床B. 金属加工机床、非金属加工机床和雕刻机床C. 根据来源分为进口机床和国产机床D. 根据加工工具的不同分为铣床和车床4.数控机床的准直性是指（）。

A. 调整机床安装平面和以该平面的平行度的误差B. 加工工件的表面形状误差C. 机床在加工过程中的稳定性D. 切削刀具的加工精度5.数控系统的硬件包括（）。

A. 数控装置、操作台、电动主轴B. 中央处理器（CPU）、输入输出设备、存储设备C. 程序卡、伺服驱动器、数控伺服系统D. 程序存储器、通讯接口、电源二、单选题1.数控机床是依靠什么原理工作的？A. 加工机床和数控技术相结合而成的高新技术B. 传统机床加工过程中人工操作所遵循的制造工艺流程C. 机床的液压、气动、电气等多种技术的集成应用D. 精密机械加工和高速电子技术的完美结合2.控制数控机床的核心部件是什么？A. 数控系统B. 伺服电机C. 传感器件D. 接口电路3.影响机床切削力的因素是？A. 工件硬度B. 切削刃数C. 切削油的种类D. 进给量4.加工刀具磨损时，应选择何种磨损量测量方法？A. 比较测量法B. 量刀法C. 直接测量法D. 孔径测量法5.数控技术可以支持哪些加工方式？A. 用螺杆带刀具进行划线加工B. 用圆锥形钻头进行某一半径内的钻孔C. 用丝锥技术进行螺纹加工 D. 用螺旋线刀具进行表面加工三、填空题1.数控机床为「数控」指的是：通过数控系统将加工工艺过程进行监控和处理，然后将这些控制信号发送给电子马达、液压等动力执行系统进行控制，实现 _______ 一种高精度加工面。

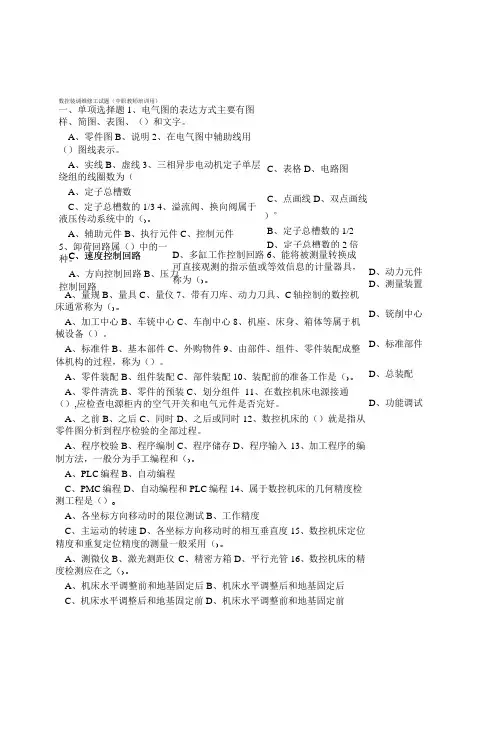

数控装调维修工试题（中职教师培训用）一、单项选择题1、电气图的表达方式主要有图样、简图、表图、（）和文字。

A 、零件图B 、说明2、在电气图中辅助线用（）图线表示。

A 、实线B 、虚线3、三相异步电动机定子单层绕组的线圈数为（ A 、定子总槽数C 、定子总槽数的1/3 4、溢流阀、换向阀属于液压传动系统中的（）o A 、辅助元件B 、执行元件C 、控制元件D 、多缸工作控制回路6、能将被测量转换成可直接观测的指示值或等效信息的计量器具，称为（）o A 、量规B 、量具C 、量仪7、带有刀库、动力刀具、C 轴控制的数控机床通常称为（）oA 、加工中心B 、车铳中心C 、车削中心8、机座、床身、箱体等属于机械设备（）。

A 、标准件B 、基本部件C 、外购物件9、由部件、组件、零件装配成整体机构的过程，称为（）。

A 、零件装配B 、组件装配C 、部件装配10、装配前的准备工作是（）o A 、零件清洗B 、零件的预装C 、划分组件 11、在数控机床电源接通（）,应检查电源柜内的空气开关和电气元件是否完好。

A 、之前B 、之后C 、同时D 、之后或同时12、数控机床的（）就是指从零件图分析到程序检验的全部过程。

A 、程序校验B 、程序编制C 、程序储存D 、程序输入 13、加工程序的编制方法，一般分为手工编程和（）oA 、PLC 编程B 、自动编程C 、PMC 编程D 、自动编程和PLC 编程14、属于数控机床的几何精度检测工程是（）oA 、各坐标方向移动时的限位测试B 、工作精度C 、主运动的转速D 、各坐标方向移动时的相互垂直度15、数控机床定位精度和重复定位精度的测量一般采用（）oA 、测微仪B 、激光测距仪C 、精密方箱D 、平行光管16、数控机床的精度检测应在之（）oA 、机床水平调整前和地基固定后B 、机床水平调整后和地基固定后C 、机床水平调整后和地基固定前D 、机床水平调整前和地基固定前5、卸荷回路属（）中的一种。

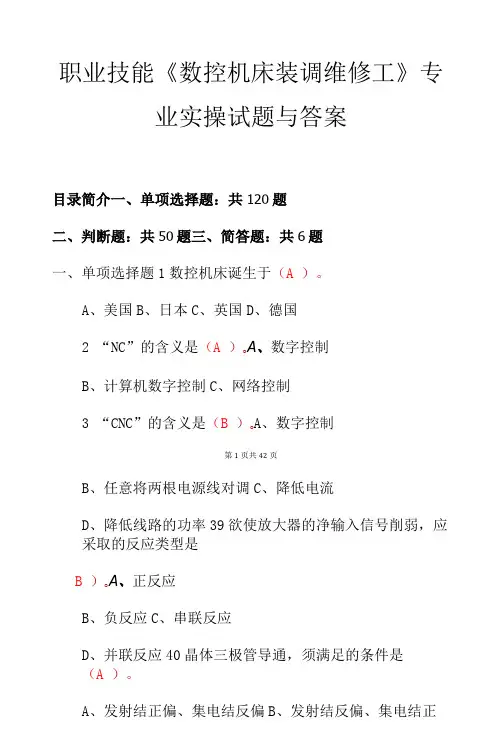

职业技能《数控机床装调维修工》专业实操试题与答案目录简介一、单项选择题：共120题二、判断题：共50题三、简答题：共6题一、单项选择题1数控机床诞生于（A ）。

A、美国B、日本C、英国D、德国2 “NC”的含义是（A ）o A、数字控制B、计算机数字控制C、网络控制3 “CNC”的含义是（B ）o A、数字控制第1页共42页B、任意将两根电源线对调C、降低电流D、降低线路的功率39欲使放大器的净输入信号削弱，应采取的反应类型是B ）o A、正反应B、负反应C、串联反应D、并联反应40晶体三极管导通，须满足的条件是（A ）。

A、发射结正偏、集电结反偏B、发射结反偏、集电结正偏C、发射结和集电结都反偏D、发射结和集电结都正偏41三极管的开关特性是（D ）。

A、截止时相当于开关接通B、放大时相当于开关接通C、饱和时相当于开关接通D、截止时相当于开关断开，饱和时相当于开关接通第10页共42页42开关三极管正常的工作状态是（D ）o A、截止B、放大C、饱和D、截止或饱和43在继电-接触控制系统中，接触器的（C ）常用于自锁环节。

A、常开触点B、常闭触点C、常开辅助触点D、常闭辅助触点44为了提高设备的功率因数，常在感性负载的两端（B ）o A、串联电容器B、并联适当的电容器C、串联电感D、并联适当的电感45检修后的机床电器装置，其操纵、复位机构必须（C ）0A、接触良好B、无卡堵现象C、灵活可靠第11页共42页D、外观整洁46、在检测电气故障时，（A ）只适用于压降极小的导线及触头之类的电气故障。

A、短接法B、电阻测量法C、电压测量法D、外观检查法47钳形电流表一般不适用于（D ）电流的测量。

A、单相交流电路B、三相交流电路C、高压交流二次回路D、直流电路48对于仪器仪表的存放，以下不合适的是（C ）o A、保持干燥B、轻拿轻放C、放在强磁场周围D、用棉纱擦拭49三相电路中线电压为250V,线电流为400A,那么三相电源的视在功率为（B ）o第12页共42页A、 100KVAB、 173KVAC、 30KVAD、 519KVA50用交流电压表测得的交流电压数值是（C ）oA、最大值B、平均值C、有效值D、瞬时值51变压器的铭牌容量是用（D ）来表示的。

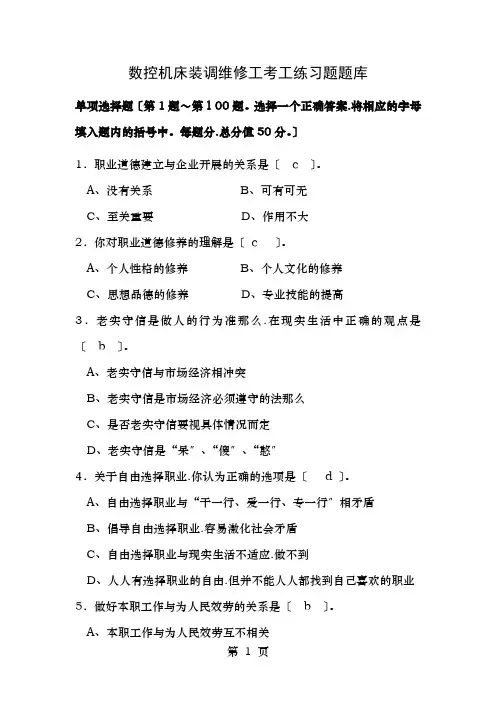

数控机床装调维修工考工练习题题库单项选择题〔第1题～第１00题。

选择一个正确答案.将相应的字母填入题内的括号中。

每题分.总分值50分。

〕1．职业道德建立与企业开展的关系是〔 c 〕。

A、没有关系B、可有可无C、至关重要D、作用不大2．你对职业道德修养的理解是〔c 〕。

A、个人性格的修养B、个人文化的修养C、思想品德的修养D、专业技能的提高3．老实守信是做人的行为准那么.在现实生活中正确的观点是〔 b 〕。

A、老实守信与市场经济相冲突B、老实守信是市场经济必须遵守的法那么C、是否老实守信要视具体情况而定D、老实守信是“呆〞、“傻〞、“憨〞4．关于自由选择职业.你认为正确的选项是〔 d 〕。

A、自由选择职业与“干一行、爱一行、专一行〞相矛盾B、倡导自由选择职业.容易激化社会矛盾C、自由选择职业与现实生活不适应.做不到D、人人有选择职业的自由.但并不能人人都找到自己喜欢的职业5．做好本职工作与为人民效劳的关系是〔 b 〕。

A、本职工作与为人民效劳互不相关B、人人都是效劳对象.同时人人又都要为他人效劳C、只有效劳行业才是为人民效劳D、管理岗位只承受他人效劳6．企业文化的核心是〔 c 〕。

A、企业经营策略B、企业形象C、企业价值观D、企业目标7．企业要做到文明生产.必须做到〔 d 〕。

A、开展职工技术教育B、提高产品质量C、做好产品售后效劳D、提高职业道德素质8．在市场经济条件下,追求利益与老实守信的关系是〔c 〕。

A、追求利益与老实守信相矛盾.无法共存B、老实守信.有损自身利益C、老实守信是市场经济的根本法那么.是实现自利追求的前提与根底D、市场经济只能追求自身最大利益9．在市场经济条件下.如何正确理解爱岗敬业〔b 〕。

A、爱岗敬业与人才流动相对立B、爱岗敬业是做好本职工作前提与根底C、只有找到自己满意的岗位.才能做到爱岗敬业D、给多少钱干多少活儿.当一天与尚撞一天钟10．生产第一线的质量管理叫〔b 〕。

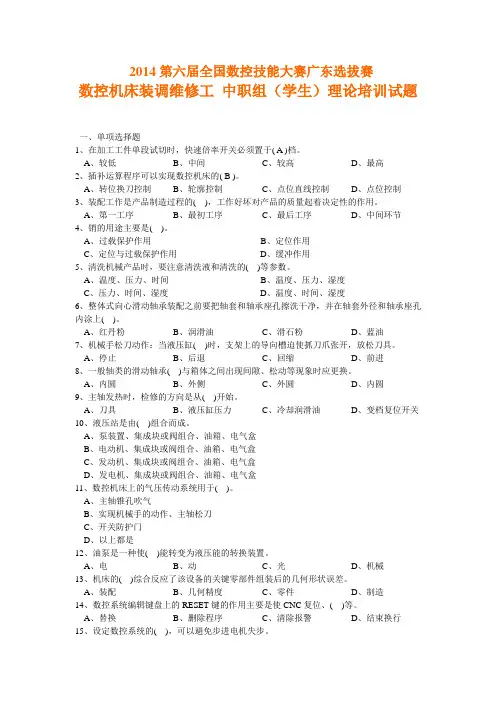

2014第六届全国数控技能大赛广东选拔赛数控机床装调维修工中职组（学生）理论培训试题一、单项选择题1、在加工工件单段试切时，快速倍率开关必须置于( A )档。

A、较低B、中间C、较高D、最高2、插补运算程序可以实现数控机床的( B )。

A、转位换刀控制B、轮廓控制C、点位直线控制D、点位控制3、装配工作是产品制造过程的( )，工作好坏对产品的质量起着决定性的作用。

A、第一工序B、最初工序C、最后工序D、中间环节4、销的用途主要是( )。

A、过载保护作用B、定位作用C、定位与过载保护作用D、缓冲作用5、清洗机械产品时，要注意清洗液和清洗的( )等参数。

A、温度、压力、时间B、温度、压力、湿度C、压力、时间、湿度D、温度、时间、湿度6、整体式向心滑动轴承装配之前要把轴套和轴承座孔擦洗干净，并在轴套外径和轴承座孔内涂上( )。

A、红丹粉B、润滑油C、滑石粉D、蓝油7、机械手松刀动作：当液压缸( )时，支架上的导向槽迫使抓刀爪张开，放松刀具。

A、停止B、后退C、回缩D、前进8、一般轴类的滑动轴承( )与箱体之间出现间隙、松动等现象时应更换。

A、内圆B、外侧C、外圆D、内圆9、主轴发热时，检修的方向是从( )开始。

A、刀具B、液压缸压力C、冷却润滑油D、变档复位开关10、液压站是由( )组合而成。

A、泵装置、集成块或阀组合、油箱、电气盒B、电动机、集成块或阀组合、油箱、电气盒C、发动机、集成块或阀组合、油箱、电气盒D、发电机、集成块或阀组合、油箱、电气盒11、数控机床上的气压传动系统用于( )。

A、主轴锥孔吹气B、实现机械手的动作、主轴松刀C、开关防护门D、以上都是12、油泵是一种使( )能转变为液压能的转换装置。

A、电B、动C、光D、机械13、机床的( )综合反应了该设备的关键零部件组装后的几何形状误差。

A、装配B、几何精度C、零件D、制造14、数控系统编辑键盘上的RESET键的作用主要是使CNC复位、( )等。

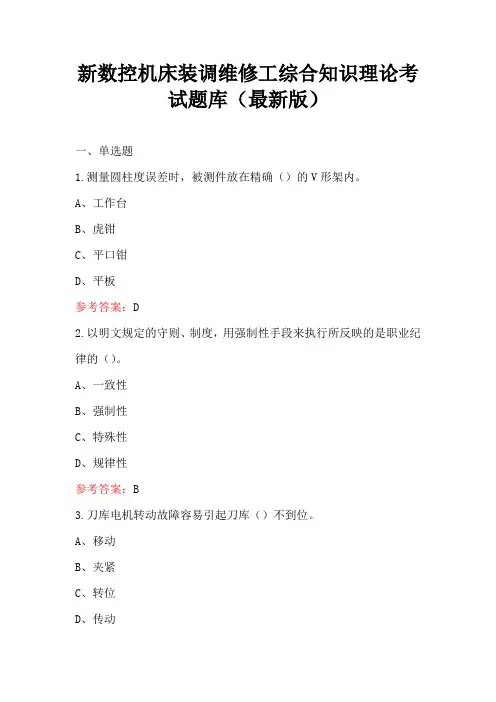

新数控机床装调维修工综合知识理论考试题库（最新版）一、单选题1.测量圆柱度误差时，被测件放在精确（）的V形架内。

A、工作台B、虎钳C、平口钳D、平板参考答案：D2.以明文规定的守则、制度，用强制性手段来执行所反映的是职业纪律的（）。

A、一致性B、强制性C、特殊性D、规律性参考答案：B3.刀库电机转动故障容易引起刀库（）不到位。

A、移动B、夹紧C、转位D、传动参考答案：C4.按故障发生部位分为（）。

A、磨损性故障B、错用性故障C、先天性故障D、磨损性故障，错用性故障，先天性故障都是参考答案：D5.在金属切削过程中，刀具对被切削金属的作用包括（）。

A、前角的作用B、后角的作用C、刀尖的作用D、刀刃的作用和刀面的作用参考答案：D6.纠正措施是要（）。

A、处置不合格品B、消除不合格C、消除不合格的原因D、惩治错误参考答案：C7.某导线的内阻为6欧，额定电压220V，额定功率2.2KW的电动机接在此导线上，求此导线的压降（）。

A、0.3VB、0.5VC、0.7VD、2V参考答案：C8.半精加工和精加工时，进给量的选择受到表面粗糙度的限制，可适当（）来减小加工表面粗糙度。

A、增大刀尖圆弧半径B、减小副偏角C、采用修光刃的办法D、增大刀尖圆弧半径，减小副偏角，采用修光刃的办法都是参考答案：D9.下图中铣床升降丝杠与螺母装配的尺寸链中其A组、B组尺寸链方程为（）。

A、A1-A2-A3-A0=0;B1-B2-B3±B0=0;B、A1+A2+A3-A0=0;B1+B2+B3±B0=0;C、A1+A2-A3-A0=0;B1+B2-B3±B0=0;D、A1+A2+A3-A0=0;B1+B2-B3-B0=0;参考答案：C10.对于端面全跳动公差，下列论述错误的是（）。

A、属于形状公差B、属于位置公差C、属于跳动公差D、与端面对轴线的垂直度公差带形状相同参考答案：A11.液压控制阀的板式连接通过（）组成一定的控制回路。

《数控机床装调维修工》试题------------------------------------------作者xxxx------------------------------------------日期xxxx机械行业职业技能鉴定数控机床装调维修工（高级）理论试卷(C卷)姓名：准考证号：得分：一、填空题：(20％)1、磁栅由磁性标尺、拾磁磁头和检测电路组成。

2、在闭环系统中，定位精度主要取决于检测反馈系统。

3、刀具半径补偿的步骤刀补建立、刀补进行、刀补撤消。

4、定位误差可分为随机误差和系统误差两大类，其中系统误差可以采用误差补偿的方法来减小和消除。

5、影响机床刚度的主要因素是机床各构件、部件本身的刚度和它们之间接触刚度。

6、常用一般以产生颤振的极限切削宽度作为衡量机床抗振性的指标。

7、数控机床根据伺服系统来分可分为开环、和。

8、步进电机总角位移与成正比输入脉冲频率，转速正比于输入脉冲的数量。

9、失动量产生的原理主要有传动系统中机械元件间的间隙和机械元件的变形。

二、判断题：（对的打√，错的打╳、16％）1、滚珠丝杠的承载能力主要取决于滚珠直径大小。

-------------------------------------- （ X ）2、数控机床机床导轨的主要作用是支承。

------------------------------------------------- （X）3、传动机构中间隙的存在，容易造成进给运动控制中的多步现象。

---------------------- （ v ）4、CNC装置中的软件，按其实现功能可以分为管理和控制两大类。

----------------------- （v）5、数控机床以右手直角坐标系为标准坐标系。

-------------------------------------------- （ v ）6、对刀点应尽量选在零件的设计基准或工艺基准上。
