数控机床故障诊断与维修考试模拟题及答案

数控机床故障诊断习题一、填空题1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环）和（外循环）两种。

2、数控机床按控制运动轨迹可分为点位控制、（点位直线控制）和（轮廓控制）等几种。

3、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

4、数控系统一般采用集成式操作面板，分为三大区域：显示区、（NC键盘区）和（机床控制面板）。

1、数控机床的自动换刀装置中，实现刀库和机床主轴之间传递和装卸刀具的装置称为刀具交换装置。

3、进给执行部件在低速进给时出现时快时慢，甚至停顿的现象，称为爬行。

1、数控机床的自诊断包括开机诊断、运行自诊断脱机自诊断三种类型。

2、数控机床的点检就是按有关维护文件的规定，对数控机床进行定点、定时的检查和维护。

3、故障的常规处理的三个步骤是调查故障、分析故障、检查排除故障。

4、闭环控制的进给伺服系统包括三个环节是：电流环、速度环、位置环。

5、数控机床主轴性能检验时，应选择高、中、低三档转速连续5次正反转的启停，检验其动作的灵活性、可靠性。

6、数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其稳定性和可靠性。

7、提高开环进给伺服系统精度的补偿措施有螺距误差补偿和反向间隙补偿。

8、数控机床的精度检验内容包括几何精度、定位精度和切削精度。

1、按照转矩产生的工作原理划分，步进电机可分为可变磁阻式、永磁式和混合式三种基本类型。

2、利用RS232接口进行计算机和数控机床之间数据传输时，为了避免静电干扰，需在电缆线上加装光电隔离器元件。

3、驱动装置将伺服单元的输出变为机械运动。

4、热继电器主要用作电机的长期过载保护。

5、进给驱动系统按执行元件的类别可分为步进电动机驱动系统、直流电动机驱动系统、交流电机驱动系统。

4、数控机床机械故障诊断包括对机床运行状态的识别、预测和监视三个方面内容。

2、滚珠丝杠螺母副间隙调整方式: 垫片式、螺纹式和齿差式。

一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。

2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。

3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。

4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。

5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。

6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。

7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。

8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

一、选择题 1、数控车床床身中，排屑性能最差的是（ A ）。

A、平床身 B、斜床身 C、立床身2、一般数控铣床是指规格（ B ）的升降台数控铣床，其工作台宽度多在400mm以下。

A、较大 B、较小 C、齐全 D、系列化3、采用数控机床加工的零件应该是（ B ）。

A、单一零件B、中小批量、形状复杂、型号多变的零件 C、大批量零件4、数控机床四轴三联动的含义是（ B ）。

A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（ C ）A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A ）A、轴向夹持 B、径向夹持 C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（ B ）导轨三种。

Ａ贴塑Ｂ静压Ｃ动摩擦Ｄ静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（ A ）来选刀换刀。

数控机床故障诊断与维护习题填空题。

1、数控机床中，_数控装置是控制装置的核心。

2、数控机床按照控制方式分，可分为_开环控制数控机床_、半闭环控制数控机床_、闭环控制数控机床。

3、数控机床典型的检测装置有：感应同步器、光电编码器旋转变压器光栅尺和磁栅。

4、FANUC 0I 系统中采用半闭环控制，所使用的检测装置是光电编码器。

5、CNC的的存储区分为F-ROM和S-RAM。

其中_F-ROM___为非易失型存储器，系统断电后数据不丢失；S-RAM为易失型存储器，系统断电后数据丢失，所以其数据需要用系统主板上的电池电源来保存。

6、BOOT是系统在起动时执行CNC软件建立的引导系统。

在BOOT画面下备份系统数据时，BOOT画面的进入方法是插入CF卡按住显示器下面最右边两个键然后通电。

7、在进行参数设置时，若将PARAM写保护打开，则系统会显示_100号报警。

8、为了保证数控机床进给驱动系统的位置随动特性，其进给传动装置通常采用_滚珠丝杠__传动副。

9、目前数控机床常使用的导轨有_直线导轨、镶钢贴塑硬轨和静压导轨三种。

10、数控机床为了完成ATC（自动换刀）过程，必须使机床具有_主轴准停功能。

11、数控机床主轴常见配置形式有两种，即模拟_主轴和串形__主轴。

12、PLC的工作方式是周期循环扫描。

其工作过程分为输入采样阶段、_程序处理执行和输入刷新阶段。

13、FANUC OI系统数控机床模拟主轴在控制主轴转速时，是采用0--10V的模拟电压来控制的。

14.对于FANUC的PMC来说， PMC执行扫描过程中第一级程序每8ms执行一次，而输出信号的输出周期决定于__二级__程序的执行周期。

15.机床操作面板上急停按钮一般为_红色，其作用是_当机床发生急停状态时停止所有动作。

16.FANUC 0I系列数控系统的接口中，JA40是_模拟量主轴速度信号接口，FSSB光缆接口为C0P10A，其伺服驱动器的接口中，编码器接_JF5接口，CRA19A接口为DC24V电源接口。

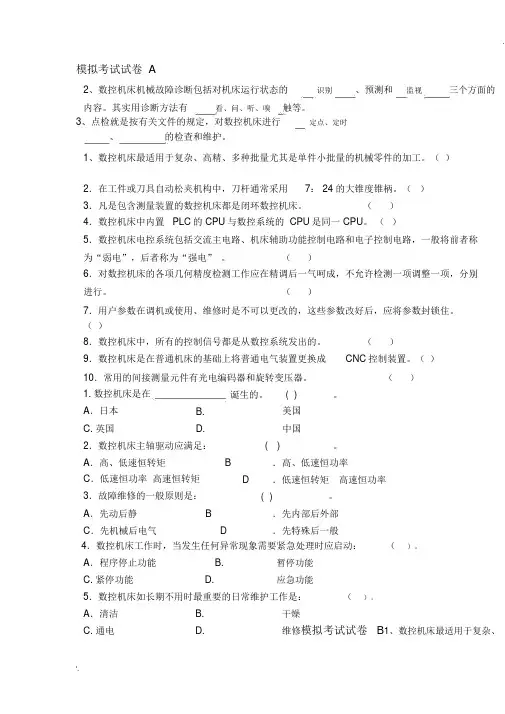

.模拟考试试卷 A2、数控机床机械故障诊断包括对机床运行状态的识别、预测和监视三个方面的内容。

其实用诊断方法有看、问、听、嗅触等。

3、点检就是按有关文件的规定，对数控机床进行定点、定时、的检查和维护。

1、数控机床最适用于复杂、高精、多种批量尤其是单件小批量的机械零件的加工。

（）2．在工件或刀具自动松夹机构中，刀杆通常采用7： 24 的大锥度锥柄。

（）3．凡是包含测量装置的数控机床都是闭环数控机床。

（）4．数控机床中内置PLC的 CPU与数控系统的 CPU是同一 CPU。

（）5．数控机床电控系统包括交流主电路、机床辅助功能控制电路和电子控制电路，一般将前者称为“弱电”，后者称为“强电” 。

（）6．对数控机床的各项几何精度检测工作应在精调后一气呵成，不允许检测一项调整一项，分别进行。

（）7．用户参数在调机或使用、维修时是不可以更改的，这些参数改好后，应将参数封锁住。

（）8．数控机床中，所有的控制信号都是从数控系统发出的。

（）9．数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

（）10．常用的间接测量元件有光电编码器和旋转变压器。

（）1. 数控机床是在诞生的。

( )。

A．日本 B.美国C. 英国D.中国2．数控机床主轴驱动应满足：()。

A．高、低速恒转矩B．高、低速恒功率C．低速恒功率高速恒转矩D．低速恒转矩高速恒功率3．故障维修的一般原则是：()。

A．先动后静B．先内部后外部C．先机械后电气D．先特殊后一般4．数控机床工作时，当发生任何异常现象需要紧急处理时应启动：（）。

A．程序停止功能 B.暂停功能C. 紧停功能D.应急功能5．数控机床如长期不用时最重要的日常维护工作是：（）。

A．清洁 B.干燥C. 通电D.维修模拟考试试卷B1、数控机床最适用于复杂、.高精、多种批量尤其是单件小批量的机械零件的加工。

( )2．凡是包含测量装置的数控机床都是开环数控机床。

( )3．数控机床电控系统包括交流主电路、机床辅助功能控制电路和电子控制电路，一般将前者称为“强电”，后者称为“弱电”。

数控机床故障诊断与维修第2版习题答案《数控机床故障诊断与维修》第2版练习与思考题及答案第1章练习与思考题1(见书30页)1-1 数控机床故障诊断与维修的意义是什么？答：在许多⾏业中，数控机床均处在关键⼯作岗位的关键⼯序上，若出现故障后不能及时修复，将直接影响企业的⽣产率和产品质量，会对⽣产单位带来巨⼤的损失。

所以熟悉和掌握数控机床的故障诊断与维修技术、及时排除故障是⾮常重要的。

1-2什么是平均⽆故障⼯作时间？什么是平均有效度？答：平均⽆故障时间是指数控机床在使⽤中两次故障间隔的平均时间，即总故障次数总的⼯作时间=MTBF 答：平均有效度是对数控设备正常⼯作概率进⾏综合评价的指标，它是指⼀台可维修数控机床在某⼀段时间内维持其性能的概率，即MTTRMTBF MTBF A +=1-3数控系统故障如何分类？答：1．从故障的起因分类2．从故障的时间分类3．从故障的发⽣状态分类4．按故障的影响程度分类5．按故障的严重程度分类6．按故障的性质分类1-4数控机床常⽤的故障诊断与维修的⽅法有哪些？故障诊断的⼀般步骤是什么？答：1．常规⽅法（1）直观法（2）⾃诊断功能法（3）功能程序测试法（4）交换法（5）转移法（6）参数检查法（6）参数检查法（7）测量⽐较法（8）敲击法（9）局部升温（10）原理分析法2．先进⽅法（1）远程诊断（2）⾃修复系统（3）专家诊断系统答：1．故障的调查与分析2．电⽓维修与故障的排除3．维修排故后的总结提⾼⼯作1-5数控机床故障诊断常⽤的⼯具有哪些？各有什么⽤途？答：1．万⽤表测量电压、电流、电阻及⾳频电平等多种电参量。

2．逻辑夹逻辑夹是⼀种测试数字电路的⼯具。

3．逻辑笔测试输出信号相对固定于⾼电位或低电位的逻辑门电路。

4．逻辑脉冲发⽣器在测试电路时，如果被测试电路的信号不变，或是有脉冲信号产⽣时，可以使⽤逻辑脉冲发⽣器将受控制的脉冲信号送⾄电路中。

5．电流跟踪器电流跟踪器是⼀种便携式检修辅助⼯具，这种辅助测试⼯具可以帮助检修者准确地找出系统电路板中的短路点。

《数控机床故障诊断与修理》课程试卷2留意事项：1.考试时间：60 分钟。

2.请认真阅读答题要求，在规定位置填写答案，本套试卷总分值100分。

一、单项选择 (共 80 题，每题1 分，共80 分。

选择一个正确的答案，将相应的字母填入题内的括号中。

)1．油管、油箱等属于液压传动系统中的( )。

A、关心元件B、执行元件C、把握元件D、动力元件2．二极管内部的电流是由( )。

A、正极流向P 端B、正极流向N 端C、P 端流向N 端D、N 端流P 向端3．伺服电机的动力线和信号线确定要( )，以免由于干扰产生报警。

A、接同一个电源信号B、捆扎在一起C、接同一个地线D、分开接地4．以下不属于位置检测元件维护的工作内容是( )。

A、感应同步器B、导轨副的维护C、光电脉冲编码器D、光栅尺的维护5．机座、床身、箱体等属于机械设备( )。

A、标准件B、根本部件C、外购物件D、标准部件6．直接通过操作面板输入数控程序和编辑程序的工作模式是( )。

A、自动方式B、录入方式C、编程方式D、回零方式7．交-直-交变频器逆变管有( )个。

A、2B、3C、5D、68．不属于钳工主要工作内容的是( )。

A、矫正B、弯曲C、焊接D、铆接9．常用数控系统一般通过地址S和其后面的数字，把握( )的速度。

A、切削进给B、程序进给C、主轴D、冷却液体10．大多数控系统的可以用M00 或M01 来停顿自动运转，那么M00 和M01 分别指的是( )。

A、程序选择停和程序停B、程序停和程序选择停C、程序完毕和程序停D、程序完毕和程序选择停11．数控机床半闭环把握系统的特点是( )。

A、构造简洁、价格低廉、精度差B、构造简洁、修理便利、精度不高C、调试与修理便利、精度高、稳定性好D、调试较困难、精度很高12．启动诊断通常在( )时间内完成。

A、1 分钟B、2 分钟C、3 分钟D、4 分钟13．工业电子设备保护接地的接地电阻一般最大为( )。

A、4B、10C、20D、4014.钳形电流表的主要优点是( )。

第1章同步练习参考答案1．评价机床可靠性能指标有哪些，各是什么含义？答：MTBF—平均无故障工作时间，指设备在一个比较长的使用过程中，两次故障间隔的平均时间。

MTTR—平均无故障连续工作时间，指从开始排除故障直到数控设备能正常使用所需要的时间，反映了数控设备的可维修性。

A—平均有效度，指正常工作时间与总时间之比，是衡量数控机床的可靠性和可维修性的指标。

2．简述数控机床日常维护的内容。

答：分机床维护与系统维护。

机床维护遵循检查规范，日常作好开机前后机床外观与运行状况的检查，并作好运行状态记录；并按规范作机床的日检、月检查和半年检查。

系统的维护主要是作运行电网的检查，通风散热状况，湿气与潮气的检查与开机排除，灰尘杂质的清理等。

3．从事数控维修的人员要满足哪些要求？答：要熟悉数控机床的功能和操作；要有一定的维修经验外，还要具有较宽的知识面，要了解计算机技术、电子技术、自动控制、传感与检测技术、电机控制、机床、加工工艺、液压、气动等方面的知识；能看懂相关技术资料，对机床的结构、电气布局、电缆连接、PLC程序等要做到心中有数；勤作记录，会使用必备检测器具。

第2章同步练习参考答案1．数控机床安装调试包括哪几方面工作？答：数控机床的基础处理和落位，数控机床部件组装。

2．数控机床开机调试应注意哪些步骤？答：通电前检查电源相序，操作面板上按扭及开关，限位开关，电磁阀，接线质量，CNC 电器箱，机床电器等。

通电后作功能试验，主轴变速试验，手动主轴变速试验，手动或增量方式试验返回参考点试验，导轨润滑、滚珠丝杠润滑试验超程保护试验，认真核对参数，CNC电器箱通电检查，液压系统检查，强电各部分电压测量等。

3．简述数控机床的硬件构成及各组成部分在数控机床上的功用？答：数控机床—般由数控装置(CNC)、数控装置的辅助部件、输入输出设备、伺服单元、驱动装置(或称执行机构)、可编程控制器(PLC)及电气控制装置、机床本体及测量装置组成。

《数控机床故障诊断与维护》期末试卷有答案2015—2016学年度第二学期《数控机床故障诊断与维护》期中考试试卷出卷人：XXXXX 审核人：班级学号姓名得分一、填空（6×3´=18´）1. 数控机床机械部分维护保养的部件有：机床主轴部件、进给传动机构、导轨等的维护与保养.2.尽量少开数控柜柜门和强电柜柜门是为了防止加工车间空气中漂浮的灰尘、油雾和金属粉末落在印刷线路板或电子组件上.C系统状态显示有时系统发生故障时却没有报警，此时需要通过系统的诊断画面观察系统所处的状态.4. 供电线路干扰是指电力不足和电网分配不合理导致的机床工作失常.5. 现代数控机床主轴润滑方式多采用油气润滑方式和喷注润滑方式.6. 数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种.7. 数控机床的主机部分，主要包括_机械_、_润滑_、_冷却_、_排屑_、_液压_、_气动与防护装置.二、填空（6×3´=18´）1. 机床故障源查找的一般原则是（ C ）.A、从易到难，从内到外B、从难到易，从内到外C、从易到难，从外到内D、从难到易，从外到内2. 在多数情况下，振动不但使设备产生噪声，污染（A），而且会产生危害.A 环境B 设备C 线路D 油液3. 在旋转电动机转轴时，感觉不正常，说明（C）部分有故障A电路 B 绕组 C 机械 D 接头4. 不是蜗杆传动特点的是（）A . 传动比大 B. 工作平稳 C. 可以自锁 D. 效率高5.用户对数控机床验收时，一般要求连续空运行（ B ）不出故障，表明可靠性达到一定水平.A）8小时；B）24～48小时；C）96小时；D）一月；6．设备点检是指为了维持设备所规定的性能，有（D）点检、随机点检和连续监测.A．经常 B．年检 C.月检 D.定期7. 故障诊断的一般步骤是（ C ）.A、故障分析、查找故障源、记录故障现象B、记录故障现象、查找故障源、故障分析C、记录故障现象、故障分析、查找故障源D、查找故障源〕记录故障现象、故障分析8.下列选项中属于数控机床的调试内容的是（ D ）：A）基础施工；B）机床就位；C）连接组装；D）机床试运行9.变频器外壳接地的作用是（ D ）A）防止外界干扰；B）防止干扰外界；C）为了安全；D）A/B/C全选.10.开环控制和闭环控制系统的主要区别是（ A ）A、是否采用了位置和速度检测元件组成反馈检测回路；B、是否精度高；C、是否有速度检测装置；D、以上都不对.11.数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为（ C ）.A）控制介质B）数控装置C）伺服系统D）机床本体；12、数控机床精度检验主要包括机床的几何精度检验和坐标精度及（ A ）精度检验.A）综合B）运动C）切削D）工作；13．电网供电要满足数控机床正常运行所需总容量的要求，电压波动按我国标准不能超过_ B __，否则会造成电子元器件的损坏.A. +15%～-15%B. +10%～-15%C. +20%～-20%D. +25%～-25%14. 为了安全和减少电磁干扰，数控机床要求良好的接地，接地电阻要小于___A___.A. 4Ω～7ΩB. 5Ω～8ΩC. 3Ω～6ΩD. 5Ω～10Ω15. 数控机床不得有渗油、渗水、渗气现象.检查主轴运行温度稳定后的温升情况，一般其温度最高不超过70℃，温升不超过___A___.A. 32℃B. 23℃C. 30℃D. 20℃三、判断题（ 5 ×3´=15´）1、故障诊断之前首先应该记录故障现象. （√）2、除非出现危及机床和人生安全的紧急情况，否则一般不要切断电源，而要尽可能保持机床原来的状态不变，并对故障现象进行记录. （√）3、数控机床的日常保养就是给运动部件添加润滑油. （ ×）4、不要在起重机吊臂下行走. （ √ ）5、数控机床试运转噪声，不得超过80分贝. （ √）6. 滚珠丝杠副消除轴向间隙的目的主要是减小摩擦力矩. （ ×）7. 闭环控制系统是不带反馈装置的控制系统. （×）四、简答题：（5×5´=25 ´）1. 数控机床维修人员应具备以下六条基本素质：答：(1)工作态度要端正.应有高度的责任心和良好的职业道德.(2) 具有较广的知识面.(3) 具有一定的外语基础和专业外语基础.(4) 善于学习，勤于学习，善于思考.(5) 有较强的动手能力和实验技能(6) 应养成良好的工作习惯. 2．数控机床通电试车前应检查以下五项内容.答：(1)检查数控机床与电柜的外观；(2)粗调数控机床的主要几何精度；(3)进行安装前期工作后，再安装数控机床及机械部分；(4)通电调试；（5）检查有无异常情况.3. 数控系统长期不用时该如何维护？答：①应经常给数控系统通电，在机床锁住不动的情况下，让机床空运行.②在空气湿度较大的雨季，应天天给数控系统通电，这样可利用电器元件本身的发热来驱走数控柜内的潮气，以保证电器元件的性能稳定可靠.生产实践证明，如果长期不用的数控机床，过了雨天后则往往一开机就容易发生故障.③此外，对于采用直流伺服电动机的数控机床，如果闲置半年以上不用，则应将电动机的电刷取出来，以避免由于化学腐蚀作用而导致换向器表面的腐蚀，确保换向性能.4. 数控机床在故障排除阶段应该遵循哪些原则？（6分）答：应该遵循以下原则：（1）先外部后内部（2）先检查后通电（3）先机械后电气（4）先简单后复杂。

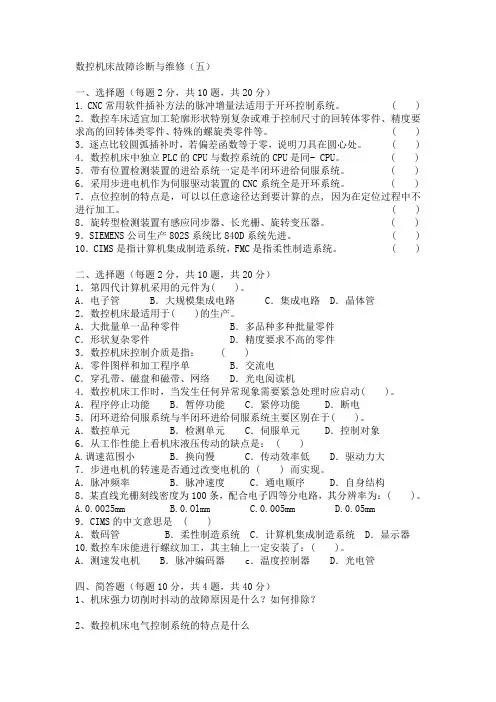

数控机床故障诊断与维修（五）一、选择题（每题2分，共10题，共20分）1. CNC常用软件插补方法的脉冲增量法适用于开环控制系统。

( ) 2．数控车床适宜加工轮廓形状特别复杂或难于控制尺寸的回转体零件、精度要求高的回转体类零件、特殊的螺旋类零件等。

( ) 3．逐点比较圆弧插补时，若偏差函数等于零，说明刀具在圆心处。

( ) 4．数控机床中独立PLC的CPU与数控系统的CPU是同- CPU。

( ) 5．带有位置检测装置的进给系统一定是半闭环进给伺服系统。

( ) 6．采用步进电机作为伺服驱动装置的CNC系统全是开环系统。

( ) 7．点位控制的特点是，可以以任意途径达到要计算的点, 因为在定位过程中不进行加工。

( ) 8．旋转型检测装置有感应同步器、长光栅、旋转变压器。

( ) 9．SIEMENS公司生产802S系统比840D系统先进。

( ) 10．CIMS是指计算机集成制造系统，FMC是指柔性制造系统。

( )二、选择题（每题2分，共10题，共20分）1．第四代计算机采用的元件为( )。

A．电子管 B．大规模集成电路 C．集成电路 D．晶体管2．数控机床最适用于( )的生产。

A．大批量单一品种零件 B．多品种多种批量零件C．形状复杂零件 D．精度要求不高的零件3．数控机床控制介质是指： ( )A．零件图样和加工程序单 B．交流电C．穿孔带、磁盘和磁带、网络 D．光电阅读机4．数控机床工作时，当发生任何异常现象需要紧急处理时应启动( )。

A．程序停止功能 B．暂停功能 C．紧停功能 D．断电5．闭环迸给伺服系统与半闭环进给伺服系统主要区别在于( )。

A．数控单元 B．检测单元 C．伺服单元 D．控制对象6．从工作性能上看机床液压传动的缺点是： ( )A.调速范围小 B．换向慢 C．传动效率低 D．驱动力大7．步进电机的转速是否通过改变电机的 ( ) 而实现。

A．脉冲频率 B．脉冲速度 C．通电顺序 D．自身结构8．某直线光栅刻线密度为100条，配合电子四等分电路，其分辨率为：( )。

《数控机床故障分析与维修》课程复习题1.数控机床故障诊断的方法有哪些?1、追综法（1）故障发生的时间（2）机床的运行状态3）故障类型2、自诊断功能（1）启动诊断是指数控系统从通电开始到进入正常运行准备为止，系统内部诊断程序自动执行的诊断；（2）在线诊断是指数控系统在工作状态下，通过系统内部的诊断程序和相应的硬件环境，对数控机床运行的正确性进行的诊断；（3）离线诊断是数控机床出现故障时，数控系统停止运行程序的停机诊断；3、参数检查数控机床的参数设置是否合理直接关系到机床能否正常工作。

4、替换法利用备用模块或电路板5、测量法利用万用表、钳形电流表、相序表、示波器、频谱分析仪、振动检测仪器，对故障疑点进行电流、电压和波形测量，将测量值与正常值进行比较，分析故障所在位置1. 直观检查法它是维修人员最先使用的方法，即在故障诊断时，由外向内逐一进行观察检查。

特别要注意观察电路板的元器件及线路是否有烧伤、裂痕等现象、电路板上是否有短路、断路，芯片接触不良等现象，对于已维修过的电路板，更要注意有无缺件、错件及断线等情况。

2. 功能程序测试法功能程序测试法是将数控系统的G、M、S、T、F功能用编程法编成一个功能试验程序，并存储在相应的介质上，如纸带和磁带等。

在故障诊断时运行这个程序，可快速判定故障发生的可能起因。

功能程序测试法常应用于以下场合1）机床加工造成废品而一时无法确定是编程操作不当、还是数控系统故障引起2）数控系统出现随机性故障。

一时难以区别是外来干扰，还是系统稳定性不好3）闲置时间较长的数控机床在投入使用前或对数控机床进行定期检修时3. 试探交换法即在分析出故障大致起因的情况下，维修人员可以利用备用的印刷电路板、集成电路芯片或元器件替换有疑点的部分，从而把故障范围缩小到印刷线路板或芯片一级。

采用此法之前要注意备用板的设定状态与原板的状态是否完全一致，这包括检查板上的选择开关、短路棒的设定位置以及电位器的位置。

数控机床故障诊断习题一、填空题1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环）和（外循环）两种。

2、数控机床按控制运动轨迹可分为点位控制、（点位直线控制）和（轮廓控制）等几种。

3、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。

4、数控系统一般采用集成式操作面板，分为三大区域：显示区、（NC键盘区）和（机床控制面板）。

1、数控机床的自动换刀装置中，实现刀库和机床主轴之间传递和装卸刀具的装置称为刀具交换装置。

3、进给执行部件在低速进给时出现时快时慢，甚至停顿的现象，称为爬行。

1、数控机床的自诊断包括开机诊断、运行自诊断脱机自诊断三种类型。

2、数控机床的点检就是按有关维护文件的规定，对数控机床进行定点、定时的检查和维护。

3、故障的常规处理的三个步骤是调查故障、分析故障、检查排除故障。

4、闭环控制的进给伺服系统包括三个环节是：电流环、速度环、位置环。

5、数控机床主轴性能检验时，应选择高、中、低三档转速连续5次正反转的启停，检验其动作的灵活性、可靠性。

6、数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其稳定性和可靠性。

7、提高开环进给伺服系统精度的补偿措施有螺距误差补偿和反向间隙补偿。

8、数控机床的精度检验内容包括几何精度、定位精度和切削精度。

1、按照转矩产生的工作原理划分，步进电机可分为可变磁阻式、永磁式和混合式三种基本类型。

2、利用RS232接口进行计算机和数控机床之间数据传输时，为了避免静电干扰，需在电缆线上加装光电隔离器元件。

3、驱动装置将伺服单元的输出变为机械运动。

4、热继电器主要用作电机的长期过载保护。

5、进给驱动系统按执行元件的类别可分为步进电动机驱动系统、直流电动机驱动系统、交流电机驱动系统。

4、数控机床机械故障诊断包括对机床运行状态的识别、预测和监视三个方面内容。

2、滚珠丝杠螺母副间隙调整方式: 垫片式、螺纹式和齿差式。

《机床故障诊断与维修》期末考试题（A卷）一、填空题（每空格1 分共30 分）1、数控系统中以基本控制单元、为核心，由决定位置的机构(伺服机构)、人机对话装置按钮、键盘、显示装置等。

2、电源系统分为电源和电源。

3、伺服模块由机械系统工作台、滚珠丝杠等、驱动用的电机电机，电机和检测器回转角检测器等构成4、开环伺服系统。

是没有的控制系统。

以为驱动元件的伺服系统是最典型的开环控制系统。

5、闭环伺服系统。

具有的伺服系统。

6、数控系统常用诊断方法中的隔离法是指将控制回路，从而达到查找故障区域的目的7、圆度超差有两种情况：一是，二是。

8、自修复系统就是在系统内安装了、并在CNC系统的软件中装有。

9、为了使丝杠与螺母在最大轴向载荷时不致产生过大的间隙，应对丝杠和螺母施加一定的，其大小应等于或稍小于最大载荷的。

10、数控系统软件包括软件和软件两大类。

11、现在市面上广泛使用的数控系统很多，其中尤其以日本和德国市场占有率最高。

12、SINUMERIK 840D系统的部分使用的是西门子SIMATIC S7-300的软件及模块。

13、变频调速器的主电路“交-直-交”变换器，即先将交流电源，而后进行。

14、光栅尺的维护要点是和。

15、FANUC数控系统所需电源为，所以需要采用将AC变压至200V AC。

二、判断题（每小题3分共24分）（）1、安全联轴器的作用是在进给过程中当进给力过大或滑板移动过载时，终止运动的传递。

（）2、数控系统的连接是针对数控装置和伺服系统而进行的。

（）3、刀库是进给系统的主要部件，其容量、布局以及具体结构对数控机床的设计有很大的影响。

（）4、数控接口是数控系统与数控机床连接的重要渠道。

（）5、数控系统的核心是主轴驱动装置。

（）6、步进电动机的最大缺点在于其容易失步。

（）7、机床回参考点后出现的超程报警是硬件超程。

（）8、步进电动机采用开环控制精度高。

三、单项选择题：（每小题3分，共30 分）1、数控系统是数控机床实现自动加工的核心，由（）组成。

中山职业技术学院试题纸,共 2 页,第 1页10．FANUC串行伺服主轴监控画面中负载表显示的是_______。

A、主轴负载；B、主轴电机负载；C、机床总负载；D、伺服电机负载；11．FANUC数控系统中机床发到PMC的信号地址是_______。

A、X；B、Y；C、F；D、G；12．FANUC 0i数控系统中的固定急停信号地址是_______。

A、X9.3；B、X9.4；C、X8.3；D、X8.4；13．FANUC数控系统中PMC的信息继电器地址_______。

1、T；2、C；3、R；4、A；14．FANUC 0i数控系统中PMC系统梯形图诊断画面按键是_______。

A、PMCDGN；B、PMCPRM；C、PMCLAD；15．主轴编码器上的连接螺钉松动会引发的故障现象是_______。

A、主轴停转；B、主轴定位不良；C、主轴转矩不够；D、主轴运转不平稳；二、判断题（对画√，错画×，每题1分共10分）1．限位开关不是靠手按而是利用机械部件的碰压使开关中触头动作。

2．电气原理图按照电气原件的实际位置来画，能反映电气元件的形状、大小和安装方式。

3．FANUC 0i系统中的CP10A为主轴放大器接口。

4．在设定FANUC系统的基本参数时每设定一个基本参数都需要切断电源一次。

5．在FANUC系统的PMC程序中“X”和“F”可以作为线圈输出。

6．在FANUC系统的PMC程序中输出的地址不能重复。

7．如果铣床主轴的轴向窜动超过允差，那么在铣削时回产生较大的振动。

8．在数控刀架的PMC控制程序中，判别一致指令（COIN）是用来判别系统刀号与实际刀号是否一致。

9．FANUC数控系统中从CNC到PMC的输入信号的功能是固定的，用户只可使用不可更改。

10．数控机床可编程控制器可以实现附加轴的PMC控制。

三、概念解释（每题3分，共15分）2、主机故障4、屏蔽技术6、PMC 8、能耗制动10、真实值型参数四、简答题（每题5分，共25分）1、数控机床为什么要回参考点？2、为什么数控机床要保证接地良好？3、数控机床滚珠丝杠螺母副轴向间隙的调整方法有哪几种？4、FANUC 0i Mate C数控系统设置电子齿轮比的作用是什么？如何设定？5、数控系统干扰有哪些？采用哪些措施来消除这些干扰？五、技能题（20分）1、某数控机床的自动操作无效而手动操作正常，试分析故障产生的原因。

浙江同济同济科技职业学院 2014/2015第二学期机电1301班《数控机床故障诊断与维修技术（FANUC系统)》考试卷问卷一、选择题（第1～10 题。

选择一个正确的答案，将相应的字母填入题内的括号中.每题2分，满分20分）二、判断题（第1～10题。

将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每题1分。

满分10分）（√）1.增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量，脉冲数越多，分辨率越高。

（×）2。

手轮(MPG）实际上是编码器.（√）3.数控机床验收时，用户应主要进行几何精度、机床运动精度,切削精度，机床数控功能等方面的检验。

（√）4.长期不使用的数控机床要每周通电1~2次,每次空运行l小时左右，以防电器元件受潮。

（√）5.从电气角度来看，数控机床与普通机床不同的是,前者用电气驱动替代了普通机床的机床传动。

相应的主运动和进给运动由主轴电动机和伺服电动机执行完成。

而电动机的驱动必须有相应的驱动装置及电源配置。

由于受切削状态、温度及各种干扰因素的影响，都可能使伺服性能、电气参数发生变化或电气元件失效而引起故障.（√)6.开／关信号是数控系统与机床本体之间的输人／输出控制信号。

数控系统通过对输入开关量的处理,控制弱电电路的动作.（√）7.数控机床由数控装置（CNC）、伺服驱动、辅助装置、机床本体等几部分组成.（√）8。

PLC可编程序控制器输入部分是收集被控制设备的信息或操作指令。

（×）9.数控装置各部分之间的通信由系统I/O link总线完成.（×）10。

目前，交流伺服驱动系统已完全取代直流伺服驱动系统。

(√）11.光电脉冲编码器既可以测量位置，又可以测量速度.（√）12.对于接触式码盘来说,码道的圈数越多,则其所能分辨的角度越小，测量精度越高。

（×）13.半闭环和全闭环位置反馈系统的根本差别在于位置传感器安装的位置不同，半闭环的位置传感器安装在工作台上,全闭环的位置传感器安装在电机的轴上。

《数控机床装配、调试与故障诊断》A卷一、填空题（每空1分，共18分）C装置是计算机数控系统的核心，包括CPU、、局部总线、、接口及控制软件。

2.数控系统一般采用集成式操作面板，分为三大区域：显示区、和。

3.驱动装置将伺服单元的输出变为。

4.数控机床对工件加工精度主要取决于机床精度、编程精度、和。

5.数控机床每次接通上电后在运行前首先应做的是。

6.进给执行部件在低速进给时出现时快时慢，甚至停顿的现象，称为。

7.数控机床利用主轴编码器检测主轴的运动信号，一方面可实现、另一方面可用于。

8.自动换刀系统结构中刀库的驱动及定位刀库的旋转可分为和两路方法。

9.要使三相异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。

10.主电路实现电动机顺序控制的特点是：后启动电动机的主电路必须接在先启动电动机接触器的下方。

11.Y-△降压启动是指电动机启动时，把定子绕组接成形降压启动，待电动机转速上升并接近额定值时，再将电动机定子绕组改接成形全压正常运行。

二、选择题（每题2分，共30分）1、数控机床指的是（）。

A 装有 PLC( 可编程序逻辑控制器 ) 的专用机床 B带有坐标轴位置显示的机床C 装备了CNC 系统的机床D 加工中心2、数控机床是采用数字化信号对机床的（）进行控制。

A 运动B 加工过程C 运动和加工过程D 无正确答案3、只要数控机床的系统是开环的，一定没有 ( ) 装置。

A 检测B 反馈C I/O 通道D 控制4、通常数控系统除了直线插补外，还有（）。

A 正弦插补B 圆弧插补C 抛物线插补D 多义线插补5、按运动轨迹分类可将数控机床分为（）A、开环、闭环、半闭环B、点位控制、直线控制、轮廓控制C、数控铣床、数控车床、数控磨床、加工中心D、数控铣床、数控车床、加工中心、数控线切割6、数控车床的结构特点与传统车床相比，正确的表述是（）A、使用挂轮、光杠等传动部件，但数控车床两个方向运动分别由两台伺服电动机驱动B、主轴之间采用多级齿轮副来进行变速C、数控车床是轻拖动，刀架移动一般采用滚珠丝杠副D、数控车床的润滑都比较充分，大部分采用油雾自动润滑。
