MAKING MODERN LIVING POSSIBLE资料表普通工业用压力传感器， MBS 3000 型和 MBS 3050 型MBS 3000 紧凑型压力传感器几乎适用于所有工业应用，即使在极端环境下也能提供可靠的压力测量结果。
MBS 3050 紧凑型压力传感器专为重型工业设计，配有脉冲缓冲器，适用于严重介质影响（例如气蚀、液锤或压力峰值）的液压应用，即使在极端环境下也能提供可靠的压力测量结果。
压力传感器配置非常灵活，提供不同的输出信号、绝对或相对（表压）版本，测量范围为从 0–1到 0–600 bar 。
提供多种多样的压力与电气连接。
抗振稳定性高、耐用性高并且 EMC/EMI 防护能力高。
丹佛斯压力传感器达到了最严格的工业标准。
特点 y 适用于苛刻的工业应用和液压应用 y 抗气蚀、液锤和压力峰值（MBS 3050）y 外壳和接触介质部件均采用耐酸不锈钢材料 (AISI 316L ) y 绝对或相对（表压）压力测量范围为 0-600 bary 全部标准输出信号：4 – 20 mA, 0 – 5 V, 1 – 5 V, 1 – 6 V, 0 – 10 V, 1 – 10 Vy 多种多样的压力与电气连接 y 温度补偿和激光校准 y 适用于爆炸危险环境2区性能（EN 60770）电气规格技术参数MBS 3050 介质状态和应用应用液压系统可能出现气蚀、液锤和峰值压力，例如快速关闭阀门的时候，或者泵在启动和关闭的时候。
此类问题可能发生在入口端和出口端，即使工作压力极低，亦不例外。
介质状态液体中含有颗粒物可能导致喷嘴堵塞。
将传感器安装在垂直位置，可以将喷嘴阻塞的风险降至最低，因为只有在启动时喷嘴流口的无效容积充注液体之后，喷嘴才可能接触液体。
介质粘度对响应时间的影响非常小。
即使粘度高达 100 cSt ，响应时间也不会超过 4 ms 。
技术参数 （续）机械特性环境条件爆炸危险环境可选择非标准组合。
MBGAS-3000型烟气连续在线监测系统操作/维护手册一.系统启动●电气控制部分请依次合上如下空开，确保控制系统、加热系统正常上电（220VAC）1.SP01市电总空开2.SP02采样管加热空开3.SP03其他加热器空开4.SP04UPS电源空开5.SP05MBGAS-3000分析仪空开6.SP0624VDC电源开关7.SP07探头加热空开8.SP08气动阀加热空开9.SP09二级过滤器加热空开10.SP10仪表气室加热空开11.SP11SC模块加热空开系统上电预热时间约3-4小时，当达到正常工作温度（180℃），才能进行取样分析。
在给ABB分析仪上电前，先断开仪表吹扫气源入口处管路，过滤器入口的压缩气源压力（4-8bar，确保无水、无油、无尘）。
观察纯化器出口指示器颜色，待指示器由粉色变为蓝色后连接仪表吹扫气入口管路。
打开分析柜内部的光学吹扫调节阀（RV02），把压力调到约1bar，然后后调节分析仪左下侧的光学吹扫控制流量计（BL），流量控制在200-250L/H后方可对MBGAS-3000分析仪上电。
警告：●系统在预热过程中不能进行取样分析，否则会损坏分析及预处理部件。
●光学吹扫气源不能长时间断开，否则会损坏仪表光学部件。
探头进零气本地进零气竖直为采样状态横向为校准状态仅为上位机画面指示纯化器除油除水过滤器首先需要确认光学吹扫流量计(BL01)、喷射泵气源控制阀（RV04）、光学吹扫控制阀（RV02）关闭，再按照如下步骤进行：1.打开外部气源总阀，确保压力在4.5-9bar警告：压缩气源必须保证无水、无油、无尘，否则会损坏仪表2.调节零点气控制阀（RV03）压力为0.7bar。
请务必确保该控制阀压力为 1.0±0.2bar。
3.调节光学吹扫控制阀（RV02）压力为2±0.1bar，吹扫流量计（BL），保证流量在200-250L/h。
警告：流量超过300L/h、纯化器出口过滤芯指示不正常、无流量均会损坏仪表;无流量或者流量过低会导致干涉仪损坏。
第三章 MMS3000机械监测保护系统变送器
随着分散控制系统的普及，独立完整的监测保护系统，既传统的传感器——二次仪表——显示记录已渐渐在某些应用场合不再成为必备的配置。
DCS系统自身很容易取代二次仪表。
它所需要的只是从传感器来的标准信号。
MMS3000变送器正是为了满足这种需求而研制的。
它们把传感器的信号经过处理变为标准的0/4…20mA信号送入控制系统。
MMS3000变送器自身具有限值监测功能，也可独立完成监测任务。
MMS3000变送器有以下特点：
●双通道监测模块，每个通道可单独使用，也可联合使用
●使用涡流传感器时，无需再用前置器（已内置）
●内置微处理器，参数设置方便易行
●冗余电源，提高可靠性
●具有极高的性能/价格比
因此MMS3000变送器特别适合具有众多设备的大企业，尤其是使用现场总线系统的企业。
到目前为止，已投入使用的变送器有：
MMS3110 轴振测量模块；
MMS3120 瓦振测量模块；
MMS3210 位移/胀差测量模块；
MMS3311 转速测量模块。
以下章节我们将对各测量模块做较为详细的介绍。
操作手册EDS3000目录1. 功能2. 安装3. 操作键4. 数显5. 输出功能5.1. 开关量输出5.1.1. 开关点设置5.1.2. 视窗功能设置5.2. 模拟量输出5.3. 开关点和延滞的设置，视窗功能的开关值设置5.4. 开关量输出的设置范围6. 基本设置6.1. 基本设置的变更6.2. 基本设置的概要7. 编程锁定7.1. 更改工作状态下的编程锁定7.2. 更改总编程锁定8. 故障信息9. 线路图10. 技术参数10.1. EDS3000（陶瓷芯片）; 绝对和相对压力≤16 BAR10.2. EDS3000（薄膜DMS芯片）; 相对压力≥40 BAR11. 订货代号11.1. EDS3000（陶瓷芯片）; 绝对和相对压力≤16 BAR 11.2. EDS3000（陶瓷芯片）; 绝对和相对压力≤16 BAR符合DESINA®标准11.3.EDS3000（薄膜DMS芯片）; 相对压力≥40 BAR11.4.EDS3000（薄膜DMS芯片）; 相对压力≥40 BAR符合DESINA®标准12. 附件12.1. 用于电气连接12.2. 用于机械连接13. 安装尺寸1. EDS3000的功能根据不同型号，该产品有如下功能：●显示当前压力值（单位可选用PSI,MPa,bar或用户自定义测量单位）●显示最大值或预设开关点值●根据压力和预设开关参数切换开关量输出●模拟量输出●基本设置菜单（适用于EDS3000的特殊应用）●编程锁定2.安装EDS3000可直接安装在液压集成块上，也可使用测压软管实现间接安装。
该产品可绕纵轴旋转340º以优化显示位置。
显示屏和按键区也可270º旋转。
电气连接须由按照相关国家规定（如德国VDE0100规范）合格的电工进行作业。
压力开关外壳必须同时接地良好。
若将压力开关安装在液压集成块里，块体通过液压系统接地是有保证的。
若使用测压软管安装，压力开关外壳必须单独接地(比如:屏蔽线)。
压力传感器MBS3000简介MBS3000 是一种用于测量液体和气体的压力传感器。
它具有高精度、高稳定性和高耐用性等优点，被广泛用于自动化控制系统中的流体控制和监测系统中。
技术参数MBS3000 采用压力传感器芯片制造，具有以下技术参数：•测量范围：0~400 bar•准确度：±0.5% FSO•输出信号：4~20 mA、0~10 V、0.5~4.5 V•介质温度范围：-40~125°C•工作电源：9~30 Vdc特点1.高稳定性：MBS3000 具有出色的温度性能、长期稳定性和重现性。
它在恶劣的工作环境中也能保持高精度的测量数据。
2.高可靠性：MBS3000 的外壳采用不锈钢材料制成，具有良好的耐腐蚀性能和抗震击性能。
此外，它还具有防爆和防水等特点，可以在各种极端环境下使用。
3.高适应性：MBS3000 适用于多种液体和气体的测量，可在石化、制药、食品、水处理、制冷和空调等行业广泛应用。
4.简单易用：MBS3000 使用简单，不需要额外的调整和校准，可以直接安装在控制系统中使用。
应用场景1.液位控制系统中的监测和控制2.工业流体输送和压缩系统的监测和控制3.坦克和容器的压力监测和报警4.环境监测和空气压力监测等使用注意事项1.安装时需避免过度拉伸和挤压传感器外壳，避免影响测量准确度。
2.在介质温度超过125°C或介质中含有过多的颗粒物和气泡时需要进行额外的保护措施。
3.定期清洁传感器，避免测量精度下降。
结论压力传感器 MBS3000 具有高稳定性、高可靠性和高适应性，在自动化控制和监测系统中得到广泛应用。
使用时需留意安装和保养细节，以确保传感器的测量准确度和稳定性。
MAKING MODERN LIVING POSSIBLE

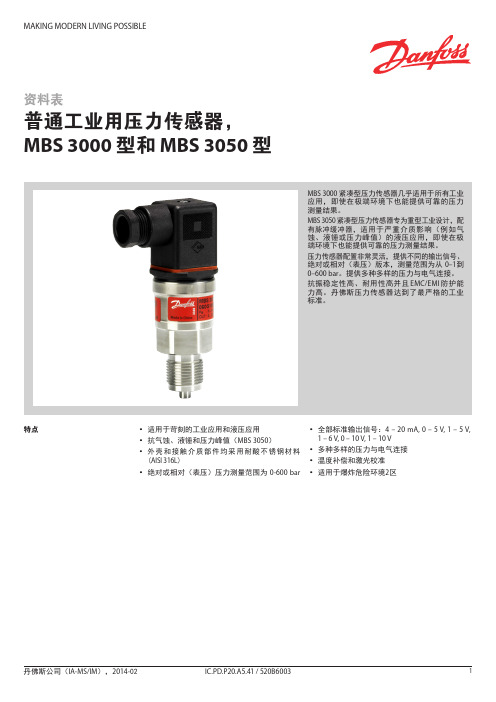

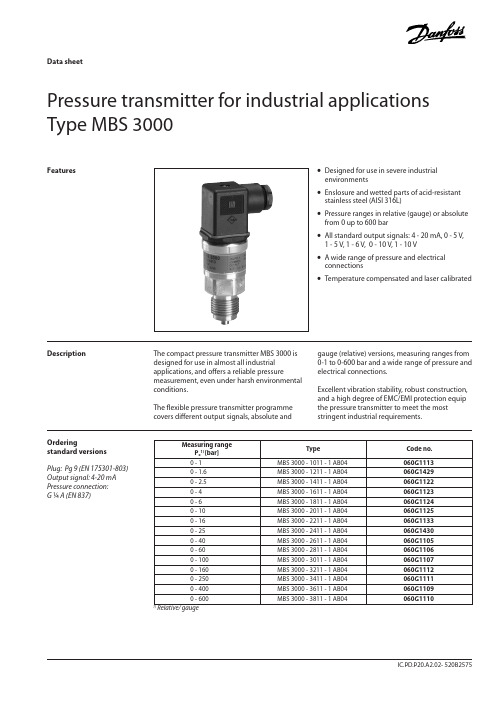

资料表
普通工业用压力传感器， MBS 3000 型和 MBS 3050 型
MBS 3000 紧凑型压力传感器几乎适用于所有工业应用，即使在极端环境下也能提供可靠的压力测量结果。
MBS 3050 紧凑型压力传感器专为重型工业设计，配有脉冲缓冲器，适用于严重介质影响（例如气蚀、液锤或压力峰值）的液压应用，即使在极端环境下也能提供可靠的压力测量结果。
压力传感器配置非常灵活，提供不同的输出信号、绝对或相对（表压）版本，测量范围为从 0–1到 0–600 bar 。
提供多种多样的压力与电气连接。
抗振稳定性高、耐用性高并且 EMC/EMI 防护能力高。
丹佛斯压力传感器达到了最严格的工业标准。
特点 y 适用于苛刻的工业应用和液压应用 y 抗气蚀、液锤和压力峰值（MBS 3050）
y 外壳和接触介质部件均采用耐酸不锈钢材料 (AISI 316L ) y 绝对或相对（表压）压力测量范围为 0-600 bar
y 全部标准输出信号：4 – 20 mA, 0 – 5 V, 1 – 5 V, 1 – 6 V, 0 – 10 V, 1 – 10 V
y 多种多样的压力与电气连接 y 温度补偿和激光校准 y 适用于爆炸危险环境2区
性能（EN 60770）
电气规格
技术参数
MBS 3050 介质状态和应用
应用
液压系统可能出现气蚀、液锤和峰值压力，例如快速关闭阀门的时候，或者泵在启动和关闭的时候。
此类问题可能发生在入口端和出口端，即使工作压力极低，亦不例外。
介质状态
液体中含有颗粒物可能导致喷嘴堵塞。
将传感器安装在垂直位置，可以将喷嘴阻塞的风险降至最低，因为只有在启动时喷嘴流口的无效容积充注液体之后，喷嘴才可能接触液体。
介质粘度对响应时间的影响非常小。
即使粘度高达 100 cSt ，响应时间也不会超过 4 ms 。
技术参数 （续）
机械特性
环境条件
爆炸危险环境
可选择非标准组合。
但有最低订购数量限制。
关于更多详情，请联系您当地
的丹佛斯办事处。
1) 取决于各种因素，例如垫片材料、配套材料、螺纹润滑及压力大小。
