自制无线话筒-电路图-制作过程全解本文转载于/hamradio/20081029/134.html本人前后成功制作过四种电路的调频无线话筒，距离从 20米到五面米不等。

这篇文章介绍的是本人初一时制作的第一款调频无线话筒，元器件少，易于调试是这款电路的最大特点，有效距离 20米左右。

读此文章后略觉有些不妥之处，对此进行少量修改红字部分，本意并非不尊重原作者，只是怕读者多走弯路，不敬之处还请谅解。

本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无Array线话筒的电路图。

图1无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018（这个三极管选择十分重要一定要选高频的，9018为超高频三极管频率可达1G 此外也可选8050功率大些想提高发射距离时可考虑，但静噪方面不如9018小）ＢＭ为小型驻极体话筒 L为空心线圈。

1.发射极(e)2. 基极(b)3.集电极(c)驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图 2 驻极体话筒检测L 是空心电感线圈。

用直径 0．5毫米的漆包线在元珠笔芯上密绕 10圈（12圈）。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图 3）。

三、焊接电路 图 4是调频无线话筒的印刷电路图。

天津大学网络教育学院专科毕业论文题目：简易调频无线话筒的设计与制作完成期限：2016年1月8日至 2016年4月20日学习中心：嘉兴专业名称：电气自动化技术学生姓名：兰启发学生学号：************指导教师：***调频无线话筒设计第1章绪论信息传输是人类社会生活的重要内容。

从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。

直到19世纪电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法。

通信（Communication)作为电信（Telecommunication) 是从19世纪30年度开始的。

面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。

正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。

几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号。

这介绍的一部发射机，十分适用初学者，造价低廉，输出功率不超过5－8mW，发射范围在房屋区可至300米左右，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。

另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国内－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。

电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。

电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。

唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。

通过此设计，学习有关FM发送，可了解其优越的地方，特别它产生无噪声的极高质讯号，即使利用低功率发送，也很容易取得良好的范围。

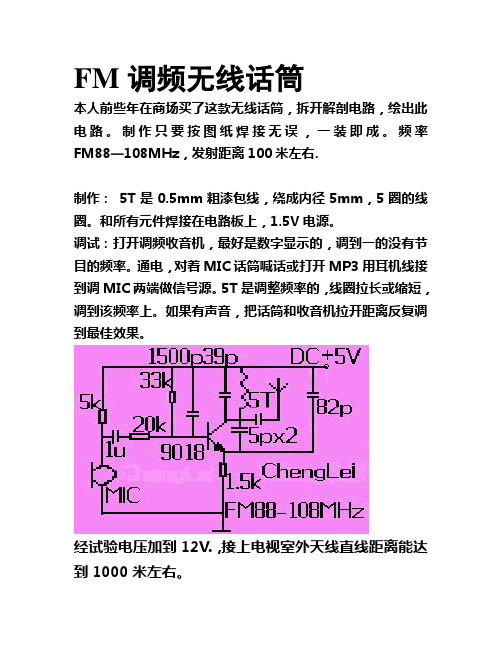

FM调频无线话筒
本人前些年在商场买了这款无线话筒，拆开解剖电路，绘出此电路。

制作只要按图纸焊接无误，一装即成。

频率FM88—108MHz，发射距离100米左右.
制作： 5T是0.5mm粗漆包线，绕成内径5mm，5圈的线圈。

和所有元件焊接在电路板上，1.5V电源。

调试：打开调频收音机，最好是数字显示的，调到一的没有节目的频率。

通电，对着MIC话筒喊话或打开MP3用耳机线接到调MIC两端做信号源。

5T是调整频率的，线圈拉长或缩短，调到该频率上。

如果有声音，把话筒和收音机拉开距离反复调到最佳效果。

经试验电压加到12V.，接上电视室外天线直线距离能达到1000米左右。

吉林省通化县光华镇程磊制作
2011年9月14日。

实验一调频无线话筒制作实验目的对于06级同学：1、建立对简单高频电路的感性认识；2、掌握高频电路的制作基础；3、熟悉高频电路的调试和测试方法。

对于07级同学：1、熟悉基本元器件的识别、检测和使用方法；2、熟悉各种测量仪器仪表的使用；3、掌握制作电路的基本方法，熟练焊接；4、掌握电路原理图的识读。

实验原理电路原理如上图所示，驻极体话筒将声音信号转变为电压信号，经电容C6耦合加到三极管基极，本振Q1工作于约88-108MHz频率，频率由振荡线圈L1和电容C2调整，该频率也决定于晶体管结电容、电容器C3及偏压元件，如100Ω射极电阻。

电源接通时，基极电容器C1逐渐充电，而C3则经振荡线圈L1充电，电容C2也充电，线圈产生磁场。

基极电压渐渐上升时，晶体管导通，并将内阻并接在C3两侧。

当电容C1充电至该极的工作电压时，就会发生好几个杂乱的频率，我们假定在靠近工作电压之时基极电压继续上升，电容C3试图阻止射极电压的移动，到电容器内的能量耗尽及再不阻止射级移动之时，基—射极电压降低，晶体管截止，流过线圈的电流也停止，磁场衰减。

磁场衰减，产生一个相反方向的电压，集电极电压反过来上升，并以相反方向电容C2充电，这电压也影响到对C3电容充电，及射极电阻R4上的电压降使到晶体管进入更深的截止。

电容C2充电时，射极电压下跌，晶体管开始导通，电流流入线圈，与衰减磁场对抗。

线圈上电压反转，形成集电极电压下降，这个变化通过电容C2传送到射极上，结果晶体管进入导通，把C2电容短路，周期再开始重复。

所以，Q1在此形成一个振荡，产生88-108MHz的信号。

放大后的音频信号经电容C6耦合加到三极管基极，改变振荡频率，产生所需的FM讯号。

电容C2和电感L1构成谐振选频电路，谐振频率就是电路的发射频率；发射频率经电容C5耦合至天线，要注意的是C5不能太大，否则电路非常容易受外界环境影响，导致振荡频率不稳。

元件选择各元件参数均在原理图中标注，电源VCC电压典型值为6V，实测4-7V均可工作。

一种调频无线话筒的制作
 本文介绍一种调频无线话筒的制作，采用晶体稳频，能够很好地解决三点式振荡发射机带来的频率漂移现象。

 整机电路图如附图所示．整个电路由音频放大和高频振荡两大部分组成。

音频放大电路中的R2、R3、V1构成集电极负反馈放大器．对驻极体话筒输出的微弱信号进行放大。

V2和外围元件构成并联型晶体振荡器，L2和C5谐振在晶体的三倍频上。

如果选用30MHz的晶体．那幺发射的中心频率为
90MHz。

L1为高频扼流圈．一方面为了防止后面的高频信号窜入音频放大区造成干扰，另一方面用来给变容管D1提供静态偏置电压。

经过一级音频放大后的信号直接加在变容二极管的两端，这样一来．振荡频率就随着音频信号的强度在中心频率附近变化。

当然，由于晶体振荡器的Q值很高，这种直接调频的方法获得的频偏是很小的。

如果要获得较大的频偏，可以选用振荡频率较低的晶体配合倍频电路来实现。

 本电路中变容管选用BB910．笔者是从调频收音机上拆下来的。

MIC为驻极体话筒，三极管V1采用普通的小功率三极管，如9014、BC547等．V2采用高频小功率三极管9018。

晶振采用标称频率为30MHz或32.768MHz的晶体。

如果能买到三倍频后频率能落到88MHz～108MHz的其他频率的晶体．也是可以的。

L1用市售的色码电感，电感量在几微亨到几十微亨之间均。
