关于电子膨胀阀控制的概述

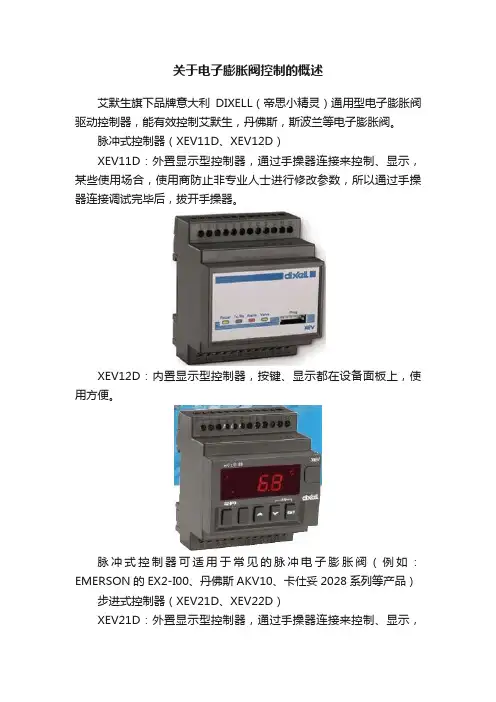

关于电子膨胀阀控制的概述艾默生旗下品牌意大利DIXELL（帝思小精灵）通用型电子膨胀阀驱动控制器，能有效控制艾默生，丹佛斯，斯波兰等电子膨胀阀。

脉冲式控制器（XEV11D、XEV12D）XEV11D：外置显示型控制器，通过手操器连接来控制、显示，某些使用场合，使用商防止非专业人士进行修改参数，所以通过手操器连接调试完毕后，拔开手操器。

XEV12D：内置显示型控制器，按键、显示都在设备面板上，使用方便。

脉冲式控制器可适用于常见的脉冲电子膨胀阀（例如：EMERSON的EX2-I00、丹佛斯AKV10、卡仕妥2028系列等产品）步进式控制器（XEV21D、XEV22D）XEV21D：外置显示型控制器，通过手操器连接来控制、显示，某些使用场合，使用商防止非专业人士进行修改参数，所以通过手操器连接调试完毕后，拔开手操器。

XEV22D：内置显示型控制器，按键、显示都在设备面板上，使用方便。

步进式控制器可适用于常见的步进电子膨胀阀（例如：EMERSON的/SER R EX4/EX5/EX6/EX7/EX8；Danfoss的ETS50B/100B/250/400；Sporlan的SEI系列/SE 系列/SEH系列；浙江三花O型系列；日本鹭宫UKV系列/VKV系列/AKV系列；美国的Mueller，卡乐等电子膨胀阀都通用）电子膨胀阀EMERSON原始配置清单电子膨胀阀：EX4/EX5/EX6/EX7/EX8电子膨胀阀连线：EXV-M60/M30驱动器：EC3-X33驱动器接线端子：K03-X33驱动器24V变压器：ECT-623驱动器手操显示器：ECD-002手操显示器连线：ECC-N30手操显示器接线端子：KO9-P00低压压力传感器：PT5-07M压力传感器连线：PT4-M15温度传感器：ECN-N60电子膨胀阀DIXELL配置清单电子膨胀阀：EX4/EX5/EX6/EX7/EX8电子膨胀阀连线：EXV-M60/M30驱动器：XEV22D驱动器24V变压器：TF20D低压压力传感器：PP11（外螺纹）/PP11-F（内螺纹）管道式温度传感器：NT6-55脉冲式电子膨胀阀，呈现两种状态，一种是100%打开，一种是100%关闭。

电子膨胀阀的原理、使用和特点，及其与热力膨胀阀的性能比较一、电子膨胀阀的介绍电子膨胀阀是一种可按预设程序调节进入制冷装置的制冷剂流量的节流元件。

在一些负荷变化较剧烈或运行工况范围较宽的场合,传统的节流元件(如毛细管、热力膨胀阀等)已不能满足舒适性及节能方面的要求,电子膨胀阀结合压缩机变容量技术已得到越来越广泛的应用。

二、电子膨胀阀主要由四部分组成转子：相当于同步电机的转子，其连接阀杆控制阀孔开度大小。

定子：相当于同步电子的定子；其将电能转为磁场驱动转子转动。

阀针（芯）：其受转子驱动，端部呈锥形，上下移动进行流量调节。

阀体：一般采用黄铜制造。

三、电子膨胀阀吸气过热度控制：吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。

电子膨胀阀吸气过热度控制制冷系统原理图如下图所示：四、电子膨胀阀的优点：电子膨胀阀从全闭到全开状态用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定；五、各个部件的作用电子膨胀阀：负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。

压力传感器：负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。

温度传感器：可以根据温度的不同，其电阻值也不同。

控制器：控制器是该系统的核心器件，作用类似于人体大脑。

控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。

根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。

六、安装与焊接注意事项：安装电子膨胀阀时，应以阀体及线圈的断面中心线为轴，且将线圈朝上。

在对电子膨胀阀与过滤网焊接时，需对阀体进行冷却保护，使阀主体温度不超过120℃，并目防止杂质进入阀体内。

另外，火焰不要直对阀体，同时需向阀体内部充入氮气，以防止产生氧化物。

电子膨胀阀什么是电子膨胀阀？电子膨胀阀（Electronic Expansion Valve，缩写为EEV）是一种通过电子控制来调节制冷剂流量的装置，属于制冷系统中的重要部件。

其主要作用是根据室内空调温度及压力的变化，控制制冷剂的流量，以实现室内温度的自动调节。

EEV通过传感器来监测室内和制冷系统的温度和压力，将信息反馈给控制器，然后控制器会根据反馈信息来电子调节EEV的开度，以确保制冷剂能够以最佳的流量进入蒸发器，从而使室内温度保持在设定值范围内。

电子膨胀阀的优点与传统的机械膨胀阀相比，电子膨胀阀在性能上有很多优点：1.准确性高：EEV能够通过电子控制实现无级调节，与传统的机械膨胀阀相比，其精确度更高。

2.可调性强：EEV的开度可以实现无级可调，从而适应不同的制冷负荷，同时可以实现快速响应和低负载的调节。

3.能耗低：由于EEV能够根据当前室内环境实时调节制冷剂的流量，因此能够在瞬间调整制冷系统的能耗，从而提高制冷系统的效率。

4.维护简单：EEV不需要经常进行维护，因为其内部几乎没有任何运动部件，换句话说就是寿命很长。

电子膨胀阀的应用电子膨胀阀广泛应用于空调、冷冻机组、制冰机组以及其他制冷设备中，其中最为典型的应用是空调系统。

电子膨胀阀能够在调节制冷剂流量的同时，确保室内温度保持稳定，因此在空调系统中的作用十分重要。

同时，EEV也被广泛应用于一些对制冷精度有较高需求的领域，例如实验室仪器、食品卫生等特殊应用领域。

电子膨胀阀使用的注意事项1.在安装EEV时，必须确保其尺寸与管路吻合，否则会影响制冷系统的正常运行。

2.在使用EEV的过程中，必须确保其正常工作，任何故障都必须立即解决。

3.在对EEV进行维护时，必须遵守相关操作规程，避免对设备造成损伤。

4.在选择EEV时，必须根据实际需求来进行决策，以确保其能够满足其所需的制冷负荷。

总结电子膨胀阀在制冷系统中扮演着十分重要的角色，其准确性高、可调性强、能耗低等优点，使得其成为现代制冷系统中的必备设备。

电子膨胀阀原理、调试和故障维修
电子膨胀阀是一种新型的节流装置，为制冷系统的智能化控制提供了条件，具有调节范围大、动作迅速灵敏、调节精密、稳定可靠等优点。

它可以根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适的过热度。

电子膨胀阀系统由电子膨胀阀阀体ETS、控制器EKC312、驱动器EKD316、压力
传感器AKS33和温度传感器AKS111组成。

控制器是该系统
的核心器件，类似于人体大脑，可以接受压力传感器和温度传感器的信号，通过内部计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。

安装电子膨胀阀时应注意电机应位于正上方，与阀体轴心垂直（±15°），以防止电机的润滑油沉积在阀底部，影响系统和阀体的性能。

在阀入口处安装100～120目的过滤网，以防
止异物进入。

焊接时，阀体部分的温度不能超过120℃，用水
冷却时，阀体内不能进水。

常见故障检修包括电子膨胀阀的阀门处于全闭状态和开机后电子膨胀阀内有噪音。

对于阀门处于全闭状态的故障，可以
进行复位操作来确保阀体处于开的状态，以调节膨胀阀的流量。

对于电子膨胀阀内有噪音的故障，可以检查是否存在异物或杂质，或者检查电子膨胀阀是否松动或损坏。

冷库电子膨胀阀的工作原理及应用工作原理冷库电子膨胀阀是一种用于调节冷媒流量的装置，其主要原理是通过改变膨胀阀的开度，控制冷媒的流量，以实现对冷库温度的调节。

电子膨胀阀由控制器、膨胀阀和传感器组成。

控制器通过接收传感器的反馈信号，计算出当前温度与设定温度之间的差值，然后输出相应的信号控制膨胀阀的开度。

膨胀阀中的传感器可以测量冷媒的温度和压力。

当冷媒温度超过设定值时，传感器会发送信号给控制器，控制器则会相应地增加膨胀阀的开度，增加冷媒的流量。

反之，当冷媒温度低于设定值时，控制器会减小膨胀阀的开度，减少冷媒的流量。

通过不断调节膨胀阀的开度，冷库电子膨胀阀可以实现精确的温度控制，保持冷库内的温度稳定。

应用冷库电子膨胀阀广泛应用于各种大型冷库和冷藏室中，其具有以下优点：1.精确控制温度：冷库电子膨胀阀通过调节冷媒流量，可以精确控制冷库内的温度，确保冷藏食品的质量和安全。

2.节能高效：相比传统的机械膨胀阀，电子膨胀阀具有更高的控制精度和响应速度，可以更快地调节冷媒流量，提高冷库的能效。

3.稳定性好：冷库电子膨胀阀通过传感器实时监测冷媒温度和压力，可以快速调整膨胀阀的开度，保持冷库内的温度稳定。

4.可远程监控：部分冷库电子膨胀阀具有远程监控功能，可以从任何地方对冷库的温度进行监控和控制，方便管理和操作。

5.适应性强：冷库电子膨胀阀适用于各种冷媒和冷库系统，可以灵活应对不同的应用场景和需求。

使用技巧在使用冷库电子膨胀阀时，我们需要注意以下几个方面：1.正确安装：冷库电子膨胀阀需要正确安装在冷库的冷凝器上，保证冷媒流经膨胀阀进行调节。

2.设置合理的温度范围：根据冷货的要求，合理设置冷库电子膨胀阀的温度范围，在设定温度范围内，膨胀阀能够精确控制温度。

3.定期检查和维护：定期检查膨胀阀的工作状态和传感器的准确性，及时清洁和更换损坏的部件。

4.合理使用：在使用过程中，避免频繁调节温度，以免影响膨胀阀的寿命和稳定性。

5.与其它设备配合使用：冷库电子膨胀阀通常需要与其它冷库设备，如压缩机、冷凝器等配合使用，确保整个系统的正常运行。

电子澎胀阀的工作原理
电子膨胀阀（Electronic Expansion Valve，EXV）是一种利用
电子控制的可调节节流装置，用于汽车空调、冷冻设备和空调系统等。

其主要工作原理如下：
1. 传感器监测：电子膨胀阀内部搭载传感器，通过感知系统中的压力、温度和流量等参数，实时监测制冷系统的工作状态。

2. 控制信号：传感器通过数据采集将监测到的参数发送给控制器（逻辑控制单元），控制器根据监测数据进行计算和分析，并生成相应的控制信号。

3. 电磁激励：控制信号经过控制器后，传送至电磁阀或驱动电机。

电磁阀或驱动电机根据控制信号的大小来调节打开或关闭，控制节流阀的开度。

4. 调节节流：当电磁阀或驱动电机开启时，节流阀会打开，从而增大节流区域，使制冷剂通过节流阀的流量增加。

反之，当电磁阀或驱动电机关闭时，节流阀会关闭，节流区域减小，从而减少制冷剂的流量。

5. 温度控制：通过调节电子膨胀阀的开度，可以控制制冷剂在蒸发器内的流量，达到控制蒸发器出口温度的目的。

通过不断的调节，可以实现精确的温度控制和稳定的制冷效果。

总结起来，电子膨胀阀通过传感器感知制冷系统的参数，并通过控制信号调节电磁阀或驱动电机的开度，从而控制节流阀的
开合程度，实现对制冷剂流量的精确控制，提高制冷系统的效能和稳定性。

电子膨胀阀控制原理电子膨胀阀是一种用于制冷系统中的控制装置，它的作用是通过控制制冷剂的流量来调节蒸发器的温度和压力，从而实现对制冷系统的精确控制。

电子膨胀阀控制原理是制冷技术领域的重要内容，下面将详细介绍电子膨胀阀的控制原理及其工作过程。

电子膨胀阀是一种利用电子技术控制的智能膨胀阀，它通过传感器感知蒸发器的温度和压力，并根据设定的控制策略来调节膨胀阀的开度，从而实现对制冷系统的精确控制。

电子膨胀阀通常由传感器、控制器和执行机构三部分组成，传感器用于感知蒸发器的温度和压力，控制器根据传感器的信号来计算出膨胀阀的开度，执行机构则根据控制器的指令来调节膨胀阀的开度。

电子膨胀阀的控制原理主要包括两个方面，一是根据蒸发器的温度和压力来确定膨胀阀的开度，二是根据制冷系统的工况来调节膨胀阀的开度。

在实际工作中，电子膨胀阀通过传感器感知蒸发器的温度和压力，控制器根据传感器的信号来计算出膨胀阀的开度，执行机构则根据控制器的指令来调节膨胀阀的开度，从而实现对制冷系统的精确控制。

电子膨胀阀的工作过程可以简单描述为，当蒸发器的温度和压力升高时，传感器会感知到这一变化并将信号传递给控制器，控制器根据传感器的信号来计算出膨胀阀的开度，执行机构则根据控制器的指令来调节膨胀阀的开度，使制冷剂的流量增加，从而降低蒸发器的温度和压力；反之，当蒸发器的温度和压力降低时，传感器同样会感知到这一变化并将信号传递给控制器，控制器根据传感器的信号来计算出膨胀阀的开度，执行机构则根据控制器的指令来调节膨胀阀的开度，使制冷剂的流量减小，从而提高蒸发器的温度和压力。

总的来说，电子膨胀阀的控制原理是通过传感器感知蒸发器的温度和压力，控制器根据传感器的信号来计算出膨胀阀的开度，执行机构则根据控制器的指令来调节膨胀阀的开度，从而实现对制冷系统的精确控制。

电子膨胀阀在制冷技术领域有着广泛的应用，它的出现极大地提高了制冷系统的控制精度和稳定性，为制冷行业的发展带来了新的机遇和挑战。

电子膨胀阀控制原理电子膨胀阀是一种用于调节制冷系统中制冷剂流量的关键设备。

它通过控制制冷剂的流动来实现对制冷系统的温度和压力的精确调节，从而确保制冷系统的稳定运行和高效工作。

本文将介绍电子膨胀阀的控制原理，以帮助读者更好地理解其工作原理和应用。

电子膨胀阀的控制原理主要包括两个方面，传感器检测和控制模块调节。

首先，传感器检测制冷系统中的温度、压力等参数，并将这些参数转化为电信号传输给控制模块。

控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。

在电子膨胀阀中，温度传感器和压力传感器是起着关键作用的传感器。

温度传感器可以实时监测制冷系统中的温度变化，将温度信号传输给控制模块。

控制模块根据接收到的温度信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对温度的要求。

而压力传感器则可以实时监测制冷系统中的压力变化，将压力信号传输给控制模块。

控制模块根据接收到的压力信号，通过内部的控制算法，调节电子膨胀阀的开度，从而控制制冷剂的流量，以满足制冷系统对压力的要求。

此外，控制模块也起着至关重要的作用。

控制模块接收传感器传来的信号后，会根据预设的控制算法和逻辑进行处理，并输出控制信号，以调节电子膨胀阀的开度。

控制模块通常采用先进的微处理器和控制芯片，具有高精度、高稳定性和快速响应的特点，能够实现对电子膨胀阀的精确控制，确保制冷系统的稳定运行和高效工作。

总的来说，电子膨胀阀的控制原理是通过传感器检测制冷系统中的温度、压力等参数，将这些参数转化为电信号传输给控制模块，控制模块根据接收到的信号，通过内部算法和逻辑判断，调节电子膨胀阀的开度，从而控制制冷剂的流量，实现对制冷系统的精确控制。

通过这种方式，电子膨胀阀能够实现对制冷系统的快速响应和精准调节，确保制冷系统的稳定运行和高效工作。

希望本文能够帮助读者更好地理解电子膨胀阀的控制原理，为相关领域的研究和应用提供参考。

电子膨胀阀工作原理
电子膨胀阀是一种根据控制信号自动调节制冷剂流量的设备，其工作原理如下：
1. 控制信号输入：通过控制系统发送的电信号作为输入信号进入电子膨胀阀。

2. 信号解码：电子膨胀阀内部的控制电路会对输入信号进行解码和处理，将控制信号转化为内部操作信号。

3. 调节阀门开度：根据解码后的信号，电子膨胀阀内部的电机或电磁铁会控制阀门开度的调节。

通过改变阀门的开度，可以控制制冷剂的流量。

4. 制冷剂流动控制：当阀门开度发生变化时，制冷剂流过电子膨胀阀时会遇到不同的阻力，从而导致流量的变化。

通过控制阀门开度，可以调节制冷剂流量的大小，从而实现对制冷系统的调节和控制。

5. 温度反馈控制：电子膨胀阀通常会配备温度传感器，通过实时监测冷凝器或蒸发器的温度，将其反馈给控制系统。

控制系统可以根据温度反馈信号来调整控制信号，从而实现对制冷剂流量的精确控制，以适应不同负荷和工况要求。

总的来说，电子膨胀阀通过接收控制信号，解码后控制阀门开度，从而调节制冷剂流量，实现对制冷系统的精确控制和调节。

电子膨胀阀控制原理电子膨胀阀是一种用于控制制冷循环中制冷剂流动的重要设备，其控制原理对于制冷系统的性能和效率具有至关重要的影响。

本文将介绍电子膨胀阀的控制原理，以及其在制冷系统中的作用和应用。

电子膨胀阀是一种通过电子控制来调节制冷剂流量的装置，它可以根据系统需求实时调整制冷剂的流动，从而实现对制冷系统的精确控制。

电子膨胀阀通常由电子控制单元、电动执行机构和膨胀阀本体组成。

电子控制单元接收来自制冷系统的传感器信号，并根据预设的控制算法计算出所需的膨胀阀开度，然后通过电动执行机构来实现对膨胀阀开度的调节。

电子膨胀阀的控制原理主要包括两个方面，一是根据系统负荷实时调节制冷剂流量，二是根据蒸发压力来控制膨胀阀的开度。

在制冷系统运行过程中，系统负荷会不断变化，而电子膨胀阀能够通过电子控制单元实时监测系统负荷的变化，并相应调节制冷剂的流量，以满足系统的需求。

同时，电子膨胀阀还可以通过监测蒸发压力来实现对膨胀阀开度的控制，从而保持系统在不同工况下的稳定运行。

在制冷系统中，电子膨胀阀的作用主要体现在以下几个方面，一是调节制冷剂的流量，保证蒸发器内的制冷剂能够充分蒸发，从而实现制冷效果；二是控制系统的回热量，保持系统的稳定运行；三是提高系统的能效，通过精确控制制冷剂流量，减少系统能耗，提高系统的能效比。

电子膨胀阀在制冷系统中的应用越来越广泛，其优点在于能够实现对制冷系统的精确控制，提高系统的稳定性和能效。

与传统的机械膨胀阀相比，电子膨胀阀具有更高的调节精度和响应速度，能够更好地适应系统负荷的变化，从而提高系统的性能和效率。

总之，电子膨胀阀通过电子控制实现对制冷剂流量的精确调节，其控制原理包括根据系统负荷实时调节制冷剂流量和根据蒸发压力来控制膨胀阀的开度。

在制冷系统中，电子膨胀阀能够实现对系统的精确控制，提高系统的稳定性和能效，因此在现代制冷系统中得到了广泛的应用。

空调电子膨胀阀工作原理
空调电子膨胀阀是一种用于控制冷媒流量的装置，它通常安装在空调系统中的室内机或室外机内部。

电子膨胀阀的主要工作原理如下：
1. 控制信号输入：空调系统的控制器向电子膨胀阀发送控制信号，根据室内温度和设定温度差异来调节膨胀阀的工作状态。

2. 芯片解读信号：电子膨胀阀内置一个芯片，该芯片会解读控制信号，根据信号的大小和频率来确定膨胀阀的开度。

3. 驱动电机工作：根据控制信号，电子膨胀阀的驱动电机会开始工作，产生一个力矩来带动阀芯的运动。

4. 阀芯调节膨胀阀开度：驱动电机的转动会使阀芯移动，从而调节膨胀阀的开度。

开度的大小决定了冷媒流量的多少。

5. 冷媒流量调节：膨胀阀的开度变化会导致冷媒流量的调节。

当室内温度过高时，电子膨胀阀会开启更大的开度，增加冷媒流量，从而提高制冷效果。

反之，当室内温度接近设定温度时，膨胀阀会减小开度，降低冷媒流量。

通过以上工作原理，电子膨胀阀可以实现对制冷系统的精确控制，提高空调系统性能和效率，并保持室内温度在设定范围内的稳定。

电子膨胀阀的工作原理
电子膨胀阀是一种控制冷却系统中制冷剂流量的装置。

它通过通过电子信号调节膨胀阀的开度，从而控制制冷剂在蒸发器中的流量，实现对蒸发器温度和压力的调节。

电子膨胀阀主要由两部分组成：电子控制单元和膨胀阀本体。

电子控制单元通过传感器测量制冷系统中的温度和压力，并根据预设的参数判断当前的工作状态。

接着，通过调节电子膨胀阀的开度来达到所需的制冷效果。

在工作过程中，当温度或压力超过或低于设定值时，电子控制单元会发送信号给膨胀阀，膨胀阀根据信号调节其开度。

当需要增加制冷剂流量时，电子控制单元发送开度增大的信号给膨胀阀，膨胀阀逐渐打开，从而增加制冷剂的流量。

相反，当需要减小制冷剂流量时，电子控制单元发送开度减小的信号给膨胀阀，膨胀阀逐渐关闭，减少制冷剂的流量。

通过不断调节膨胀阀的开度，电子膨胀阀可以根据需要精确控制制冷剂流量，并实现对蒸发器的偏冷或偏热控制。

这样就可以满足不同工况下的制冷需求，提高制冷系统的效率和稳定性。

电子膨胀阀原理电子膨胀阀是一种广泛应用于制冷与空调系统的关键组件，其作用是通过电子控制来调节制冷剂的流量，从而实现对系统的温度和压力的控制。

本文将介绍电子膨胀阀的原理及其工作过程。

1. 原理介绍电子膨胀阀的工作原理基于热力学的物理性质。

当制冷剂流经膨胀阀时，由于通过阀门的截面积减小，制冷剂的流速减慢，从而导致其静压力增加。

同时，由于膨胀阀内存在流体的阻力，制冷剂的压力也会发生变化。

电子膨胀阀利用此原理通过电子控制来实现对制冷剂的流量和压力的精确调节。

2. 结构与组成电子膨胀阀主要由以下几部分组成：1) 阀体：负责导流并控制制冷剂的流量。

2) 气动阀芯：通过电子控制信号来控制阀芯的开启和关闭，从而影响制冷剂的流量。

3) 电子控制单元：接收各种传感器信号，并根据设定值对阀芯的开度进行控制。

4) 温度传感器：用于感知系统的温度，将温度信号传递给电子控制单元。

5) 压力传感器：用于感知系统的压力，将压力信号传递给电子控制单元。

3. 工作过程电子膨胀阀的工作过程可以分为以下几个步骤：1) 感知参数：电子膨胀阀通过温度传感器和压力传感器感知制冷系统的温度和压力参数。

2) 信号处理：电子控制单元接收到传感器传递的温度和压力信号后，根据设定的温度值和流量要求进行信号处理。

3) 阀芯控制：根据信号处理结果，电子控制单元通过控制气动阀芯的开度来调节制冷剂的流量。

4) 流量调节：阀芯的开度决定了流经阀门的制冷剂的流量大小，进而影响制冷系统的温度和压力。

5) 反馈控制：电子控制单元持续监测制冷系统的温度和压力，并根据实际情况对阀芯的开度进行调整，以保持系统的稳定工作状态。

4. 优势与应用电子膨胀阀相对于传统的机械膨胀阀具有以下优势：1) 精确控制：电子控制单元可以根据实际需求对膨胀阀的开度进行精确控制，从而实现对制冷剂流量和压力的精确调节。

2) 响应迅速：电子膨胀阀的响应速度快，能够迅速调节制冷系统的工作状态，提高系统的工作效率。

电子膨胀阀的原理电子膨胀阀（Electronic Expansion Valve）是一种用于调节制冷剂流量的装置，广泛应用于空调、冷冻设备等领域。

它通过精确控制制冷剂的流量，实现恒定的温度控制，提高系统的效率和稳定性。

本文将介绍电子膨胀阀的原理以及其在制冷系统中的应用。

一、电子膨胀阀的基本原理1. 液体膨胀原理电子膨胀阀的基本原理是基于液体膨胀效应。

当液体通过狭窄的通道流动时，流速增大，由于液体惯性的影响，流体压力降低。

这种现象被称为膨胀。

电子膨胀阀利用这种膨胀效应来控制制冷剂的流量。

2. 电子控制原理电子膨胀阀通过内部传感器感知制冷系统的工作参数，如温度、压力等，并将这些数据传送给控制器。

控制器根据预设的参数进行计算，确定最佳的膨胀阀开度，并通过电磁阀进行精确的调节。

二、电子膨胀阀的工作过程1. 传感器检测电子膨胀阀内置有温度和压力传感器，用于实时监测制冷系统中的工作参数。

传感器将检测到的数据传送给控制器，控制器根据这些数据进行分析和计算。

2. 控制信号输出根据传感器检测到的数据，控制器确定最佳的膨胀阀开度，并通过输出控制信号给电磁阀。

控制信号的强弱决定了膨胀阀的开度大小，从而控制制冷剂的流量。

3. 调节制冷剂流量电磁阀接收到控制信号后，根据信号的强弱控制阀芯的开度。

阀芯打开时，制冷剂可以通过阀门进入膨胀阀，当阀芯关闭时，制冷剂的流动被截断。

4. 温度控制电子膨胀阀通过精确的信号控制，调节制冷剂的流量，从而实现对制冷系统中温度的精确控制。

当温度达到设定值时，控制器会相应地调整膨胀阀的开度，使制冷剂流量减小，从而保持恒定的温度。

三、电子膨胀阀的优势1. 高精度控制电子膨胀阀通过传感器和控制器的协调工作，可以实现对制冷剂的精确控制。

相比传统机械膨胀阀，其调节精度更高，能够满足复杂的控制需求。

2. 高效节能由于电子膨胀阀能够精确控制制冷剂的流量，使制冷系统能够按需供给冷量，避免能量的浪费。

同时，它也可以根据外部条件的变化，自动调整系统的工作参数，以提高系统的效率和节能。

电子空调膨胀阀原理
电子空调膨胀阀（Electronic Expansion Valve，EEV）是一种采用电子控制的膨胀阀装置，主要用于调节空调系统中的制冷剂流量，以实现恒定的室内温度控制。

电子空调膨胀阀的工作原理如下：
1. 传感器感知：室内温度传感器检测室内温度，将温度信号传输给控制器。

2. 控制器计算：控制器根据传感器反馈的温度信号，计算出需要的制冷剂流量。

3. 驱动器操控：控制器通过驱动器向电子膨胀阀发送相应的信号，驱动器根据信号来控制电子膨胀阀的开合。

4. 膨胀阀控制：根据驱动器的信号控制，电子膨胀阀的开度会发生变化。

开度越大，制冷剂流量越大；开度越小，制冷剂流量越小。

5. 制冷剂流动：电子膨胀阀调节后，制冷剂经过膨胀阀进入蒸发器，在蒸发器中吸收室内热量，从而实现降温。

通过电子控制，电子空调膨胀阀可以快速调节制冷剂流量，实现精确的温度控制。

与传统机械式膨胀阀相比，电子空调膨胀阀具有更高的控制精度和响应速度，可以提高空调系统的能效和工作稳定性。

电子膨胀阀控制系统原理调试和故障诊断一、电子膨胀阀控制系统原理1.传感器：系统中必须配备温度传感器来测量目标温度。

传感器的信号将被用作系统的反馈信号。

2.控制器：控制器是系统的核心部件，通常由微处理器和PID算法构成。

控制器通过比较传感器测量的温度和预设的目标温度，计算出相应的控制信号并发送给膨胀阀。

3.电子膨胀阀：根据控制器发出的控制信号，电子膨胀阀的开度将相应地调整，从而改变制冷剂的流量和压力。

4.制冷系统：电子膨胀阀通过调节制冷剂的流量和压力来控制制冷系统的冷却效果，从而使得系统的输出温度逐渐接近目标温度。

二、调试过程1.系统校准：首先需要确定控制器的参数设置是否正确，例如目标温度设定、传感器校准等。

根据实际情况进行调整，使得系统能够准确地控制温度。

2.控制信号检测：调试过程中需要检测控制器发出的控制信号是否正确。

可以通过测量膨胀阀的开度来验证控制信号的准确性。

3.效果验证：调试完成后，需要通过实际运行验证系统的控制效果。

观察系统的制冷效果以及控制精度是否符合要求。

三、故障诊断在实际运行中，电子膨胀阀控制系统可能会出现一些故障。

以下列举一些常见的故障及其诊断方法：1.电子膨胀阀无法调节：首先检查控制器发出的控制信号是否正确，确认信号正常后，检查电子膨胀阀本身是否有故障，如阀芯是否卡住、阀门是否漏气等。

2.控制系统不稳定：如果系统的控制效果不稳定，可能是控制器参数设置不合理导致的。

重新校准参数或调整PID算法的参数，使其适应实际工况。

3.温度偏差过大：如果系统的输出温度与目标温度差距过大，可能是传感器测量不准确导致的。

检查传感器的安装位置和连接是否正确，或者可能需要更换传感器。

总的来说，电子膨胀阀控制系统通过电子信号控制膨胀阀的开度，以实现制冷系统的准确控制。

在调试和故障诊断过程中，需要注意系统的校准、控制信号的检测以及效果的验证，以保证系统的正常运行。
