单片机原理及接口技术(C51编程)第7章 定时器计数器

80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器，其定时器/计数器（Timer/Counter）是实现定时和计数功能的重要组件。

以下简要介绍80C51单片机定时器/计数器的工作原理：1. 结构：定时器/计数器由一个16位的加法器构成，可以自动加0xFFFF（即65535）。

定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。

2. 工作模式：定时模式：当定时器/计数器的输入时钟源驱动加法器不断计数时，可以在达到一定时间后产生中断或产生其他操作。

计数模式：当外部事件（如电平变化）发生时，定时器/计数器的输入引脚可以接收信号，使加法器产生一个增量，从而计数外部事件发生的次数。

3. 定时常数：在定时模式下，定时常数（即定时时间）由预分频器和定时器/计数器的初值共同决定。

例如，如果预分频器设置为1，定时器/计数器的初值为X，那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。

在计数模式下，定时常数由外部事件发生的时间间隔决定。

4. 溢出和中断：当加法器达到65535（即0xFFFF）时，会产生溢出，并触发中断或其他操作。

中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。

5. 控制寄存器：定时器/计数器的操作可以通过设置相关的控制寄存器来控制，如启动/停止定时器、设置预分频系数等。

6. 应用：定时器/计数器在许多应用中都很有用，如时间延迟、频率测量、事件计数等。

为了充分利用80C51单片机的定时器/计数器功能，通常需要根据实际应用需求配置和控制相应的寄存器，并编写适当的软件来处理定时器和计数器的操作。

第七章1、什么是串行异步通信，它有哪些作用？答：在异步串行通信中，数据是一帧一帧（包括一个字符代码或一字节数据）传送的，每一帧的数据格式参考书。

通信采用帧格式，无需同步字符。

存在空闲位也是异步通信的特征之一。

2、89C51单片机的串行口由哪些功能部件组成？各有什么作用？答：89C51单片机的串行接口由发送缓冲期SBUF，接收缓冲期SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1构成的波特率发生器等部件组成。

由发送缓冲期SBUF发送数据，接收缓冲期SBUF接收数据。

串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON控制和指示。

定时器T1产生串行通信所需的波特率。

3、简述串行口接收和发送数据的过程。

答：串行接口的接收和发送是对同一地址（99H）两个物理空间的特殊功能寄存器SBUF进行读和写的。

当向SBUF发“写”命令时（执行“MOV SBUF,A”），即向缓冲期SBUF装载并开始TXD引脚向外发送一帧数据，发送完便使发送中断标志位TI=1。

在满足串行接口接收中断标志位RI（SCON.0）=0的条件下，置允许接收位REN （SCON.4）=1,就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1。

当发读SBUF命令时（执行“MOV A, SBUF”），便由接收缓冲期SBUF 取出信息通过89C51内部总线送CPU。

4、89C51串行口有几种工作方式？有几种帧格式？各工作方式的波特率如何确定？答：89C51串行口有4种工作方式：方式0（8位同步移位寄存器），方式1（10位异步收发），方式2（11位异步收发），方式3（11位异步收发）。

有2种帧格式：10位，11位方式0：方式0的波特率≌fosc/12(波特率固定为振荡频率1/12)方式2：方式2波特率≌2SMOD/64×fosc方式1和方式3：方式1和方式3波特率≌2SMOD/32×(T1溢出速率)如果T1采用模式2则：5、若异步通信接口按方式3传送，已知其每分钟传送3600个字符，其波特率是多少？答：已知每分钟传送3600个字符，方式3每个字符11位，则：波特率=（11b/字符）×（3600字符/60s）=660b/s6、89C51中SCON的SM2，TB8，RB8有何作用？答：89c51SCON的SM2是多机通信控制位，主要用于方式2和方式3.若置SM2=1，则允许多机通信。

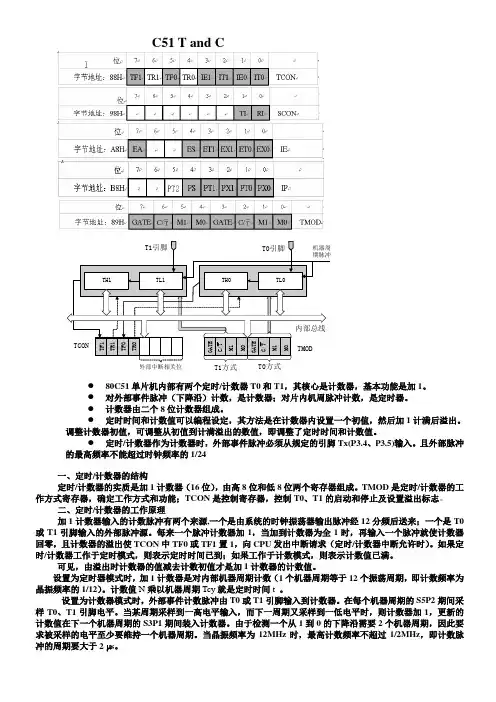

C51 T and C● 80C51单片机内部有两个定时/计数器T0和T1，其核心是计数器，基本功能是加1。

● 对外部事件脉冲（下降沿）计数，是计数器；对片内机周脉冲计数，是定时器。

● 计数器由二个8位计数器组成。

● 定时时间和计数值可以编程设定，其方法是在计数器内设置一个初值，然后加1计满后溢出。

调整计数器初值，可调整从初值到计满溢出的数值，即调整了定时时间和计数值。

● 定时/计数器作为计数器时，外部事件脉冲必须从规定的引脚Tx(P3.4、P3.5)输入。

且外部脉冲的最高频率不能超过时钟频率的1/24一、定时/计数器的结构定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。

TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

二、定时/计数器的工作原理加1计数器输入的计数脉冲有两个来源,一个是由系统的时钟振荡器输出脉冲经12分频后送来；一个是T0或T1引脚输入的外部脉冲源。

每来一个脉冲计数器加1，当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使TCON 中TF0或TF1置1，向CPU 发出中断请求（定时/计数器中断允许时）。

如果定时/计数器工作于定时模式，则表示定时时间已到；如果工作于计数模式，则表示计数值已满。

可见，由溢出时计数器的值减去计数初值才是加1计数器的计数值。

设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。

计数值N 乘以机器周期Tcy 就是定时时间t 。

设置为计数器模式时，外部事件计数脉冲由T0或T1引脚输入到计数器。

在每个机器周期的S5P2期间采样T0、T1引脚电平。

当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。

由于检测一个从1到0的下降沿需要2个机器周期，因此要求被采样的电平至少要维持一个机器周期。

微机原理与接口技术第七章课后答案1、 Keil uVision 5集成开发环境中，钩选“creat Hex File”复选框后，默认状态下的机器代码文件名与（）相同。

[单选题] *A、项目名(正确答案)B、文件名C、项目文件夹名D、主函数名2、 Keil uVision 5集成开发环境中，编译生成的机器代码文件的后缀名为（） [单选题] *A、.mifB、.asmC、 .hex(正确答案)D、 .uvproj3、累加器与扩展RAM进行数据传送，采用的助记符是（） [单选题] *A、MOVB、 MOVCC、MOVX(正确答案)D、 XCH4、对于高128字节，访问时采用的寻址方式是（） [单选题] *A、直接寻址B、寄存器间接寻址(正确答案)C、变址寻址D、立即数5、对于特殊功能寄存器，访问时采用的寻址方式是（） [单选题] *A、直接寻址(正确答案)B、寄存器间接寻址C、变址寻址D、立即数6、对于程序存储器，访问时采用的寻址方式是（） [单选题] *A、直接寻址B、寄存器间接寻址C、变址寻址(正确答案)D、立即数7、定义变量x为8位无符号数，并将其分配的程序存储空间，赋值100，正确的是（） [单选题] *A、unsigned char code x=100;(正确答案)B、 unsigned char data x=100;C、 unsigned char xdata x=100;D、 unsigned char bdata x=100;8、当执行P1=P1&0xfe;程序时相当于对P1.0进行（）操作，不影响其他位。

[单选题] *A、置1B、清零(正确答案)C、取反D、不变9、当执行P2=P2|0x01;程序时相当于对P2.0进行（）操作，不影响其他位 [单选题] *A、置1(正确答案)B、清零C、取反D、不变10、当执行P3=P3^0x01;程序时相当于对P3.0进行（）操作，不影响其他位 [单选题] *A、置1B、清零C、取反(正确答案)D、不变11、当(TMOD)=0x01时，定时/计数器T1工作于方式（）状态 [单选题] *A、0，定时(正确答案)B、 0，计数C、 1，定时D、 1，计数12、当(TMOD)=0x00时，T0X12为1时，定时时/计数器T0计数脉冲是（） [单选题] *A、系统时钟;(正确答案)B、系统时钟的12分频信号;C、P3.4引脚输入信号;D、 P3.5引脚输入信号13、当(IT0)=1时，外部中断0触发的方式是（） [单选题] *A、高电平触发;B、低电平触发;C、下降沿触发(正确答案)D、上升沿/下降沿触皆触发14、 IAP15W4K58S4单片机串行接口1在工作方式1状态下工作时，一个字符帧的位数是（） [单选题] *A、8B、 9C、 10(正确答案)D、1115、当(SM1)=1，(SM0)=0时，IAP15W4K58S4单片机的串行接口工作方式为（）[单选题] *A、工作方式0B、工作方式1(正确答案)C、工作方式2D、工作方式316、 IAP15W4K58S4单片机的A/D转换模块中转换电路的类型是（） [单选题] *A、逐次比较型(正确答案)B、并行比较型C、双积分型D、Σ-Δ型17 IAP15W4K58S4单片机的A/D转换的8个通道是在（）口 [单选题] *A、P0B、 P1(正确答案)C、 P2D、P318、IAP15W4K58S4单片机的PWM计数器是一个（）位的计数器。

51单片机定时计数器的工作原理
51单片机是一种常用的微控制器，它具有多个定时计数器，其中包括定时器0和定时器1。

这些定时计数器是通过内部时
钟源提供的脉冲进行计数的。

定时器0和定时器1是独立的计数器，它们可以用于不同
的应用。

这里我们将主要关注定时器0的工作原理。

定时器0
由一个八位计数器和一个控制寄存器组成。

当定时器0启动时，它会根据时钟源提供的脉冲进行计数，每个脉冲会使计数器的值增加1。

定时器0的计数范围为0-255，即八位二进制数。

通过控制寄存器，我们可以设置定时器0的工作模式、计
数器的初始值以及时钟源的频率。

定时器0可以以不同的方式工作，包括定时模式和计数模式。

在定时模式下，我们可以设置一个初始值，并在每次计数
器增加到该值时产生一个中断。

这样就可以实现精确的定时功能。

定时器0的中断服务程序可以完成各种操作，例如控制其他外设、延时等。

在计数模式下，定时器0将简单地计数外部触发信号的脉
冲次数。

这可以用于测量外部事件的时间间隔或频率。

需要注意的是，定时器0的工作需要通过编程来完成。

我
们可以使用汇编语言或C语言来配置定时器0的寄存器，并
设计相应的中断服务程序。

51单片机定时器的工作原理是通过定时器0和定时器1实
现计数功能。

定时器0可以在定时模式或计数模式下工作，通过设置计数值和时钟源频率，实现精确的定时功能或测量外部
事件的时间间隔或频率。

编程则是必不可少的，通过配置寄存器和编写中断服务程序来实现定时器的工作。

《单片机原理及接口技术》（第2版）人民邮电出版社第7章 AT89S51单片机的串行口思考题及习题71．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式。

答：方式1。

2．在串行通信中，收发双方对波特率的设定应该是的。

答：相等的。

3．下列选项中，是正确的。

A．串行口通信的第9数据位的功能可由用户定义。

对B．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。

对C．串行通信帧发送时，指令把TB8位的状态送入发送SBUF中。

错D．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。

对E．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。

对4．通过串行口发送或接收数据时，在程序中应使用。

A．MOVC指令B．MOVX指令 C．MOV指令 D．XCHD指令答：C5．串行口工作方式1的波特率是。

A．固定的，为f osc/32 B．固定的，为f osc/16C．可变的，通过定时器/计数器T1的溢出率设定D．固定的，为f osc/64答：C6．在异步串行通信中，接收方是如何知道发送方开始发送数据的？答：当接收方检测到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。

7．AT89S51单片机的串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：串行口有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD /32×定时器T1的溢出率方式2的波特率=2SMOD /64×fosc方式3的波特率=2SMOD /32×定时器T1的溢出率8．假定串行口串行发送的字符格式为1个起始位、8个数据位、1个奇校验位、1个停止位，请画出传送字符“B ”的帧格式。

第7章思考题及习题7参考答案一、填空1．如果采用晶振的频率为3MHz，定时器/计数器T x（x=0,1）工作在方式0、1、2下，其方式0的最大定时时间为，方式1的最大定时时间为，方式2的最大定时时间为。

答：32.768ms，262.144ms，1024µs2．定时器/计数器用作计数器模式时，外部输入的计数脉冲的最高频率为系统时钟频率的。

答：1/243．定时器/计数器用作定时器模式时，其计数脉冲由提供，定时时间与有关。

答：系统时钟信号12分频后，定时器初值4．定时器/计数器T1测量某正单脉冲的宽度，采用方式可得到最大量程？若时钟频率为6MHz，求允许测量的最大脉冲宽度为。

答：方式1定时,131.072ms。

5. 定时器T2 有3种工作方式：、和，可通过对寄存器中的相关位进行软件设置来选择。

答：捕捉，重新装载（增计数或减计数），波特率发生器，T2CON6. AT89S52单片机的晶振为6MHz，若利用定时器T1的方式1定时2ms，则（TH1）= ，（TL1）= 。

答：FCH，18H。

二、单选1．定时器T0工作在方式3时，定时器T1有种工作方式。

A.1种B.2种 C．3种D．4种答：C2. 定时器T0、T1工作于方式1时，其计数器为位。

A.8位B.16位C.14位D.13位答：B3. 定时器T0、T1的GATE x=1时，其计数器是否计数的条件。

A. 仅取决于TR x状态B. 仅取决于GATE位状态C. 是由TR x和INT x两个条件来共同控制D. 仅取决于INT x的状态答：C4. 定时器T2工作在自动重装载方式时，其计数器为位。

A.8位B. 13位C.14位D. 16位答：D5. 要想测量INT0引脚上的正单脉冲的宽度，特殊功能寄存器TMOD的内容应为。

A.87HB. 09HC.80HD. 00H答：B三、判断对错1．下列关于T0、T1的哪些说法是正确的。

A.特殊功能寄存器SCON，与定时器/计数器的控制无关。

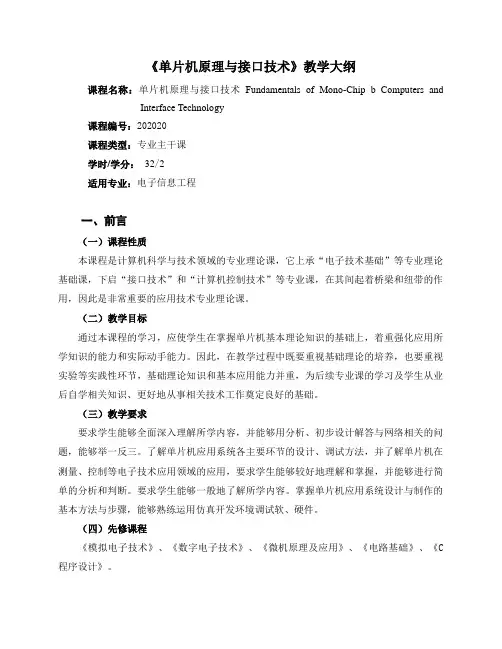

《单片机原理与接口技术》教学大纲课程名称：单片机原理与接口技术Fundamentals of Mono-Chip b Computers and Interface Technology课程编号：202020课程类型：专业主干课学时/学分：32/2适用专业：电子信息工程一、前言（一）课程性质本课程是计算机科学与技术领域的专业理论课，它上承“电子技术基础”等专业理论基础课，下启“接口技术”和“计算机控制技术”等专业课，在其间起着桥梁和纽带的作用，因此是非常重要的应用技术专业理论课。

（二）教学目标通过本课程的学习，应使学生在掌握单片机基本理论知识的基础上，着重强化应用所学知识的能力和实际动手能力。

因此，在教学过程中既要重视基础理论的培养，也要重视实验等实践性环节，基础理论知识和基本应用能力并重，为后续专业课的学习及学生从业后自学相关知识、更好地从事相关技术工作奠定良好的基础。

（三）教学要求要求学生能够全面深入理解所学内容，并能够用分析、初步设计解答与网络相关的问题，能够举一反三。

了解单片机应用系统各主要环节的设计、调试方法，并了解单片机在测量、控制等电子技术应用领域的应用，要求学生能够较好地理解和掌握，并能够进行简单的分析和判断。

要求学生能够一般地了解所学内容。

掌握单片机应用系统设计与制作的基本方法与步骤，能够熟练运用仿真开发环境调试软、硬件。

（四）先修课程《模拟电子技术》、《数字电子技术》、《微机原理及应用》、《电路基础》、《C 程序设计》。

二、课程内容第一章单片机概述教学内容及总体要求：本章介绍有关单片机的基础知识、发展历史、应用领域以及发展趋势，并对当前8位单片机的主流机型、且占有较大市场份额的MCS—51系列单片机及其兼容的单片机（统称为51系列单片机）进行简要概述。

对目前流行的51的单片机的代表性机型：美国ATMEL 公司的AT89C5x/AT89S5x系列单片机以及其中最具代表性的产品AT89S51进行详细介绍。

单片机原理与接口技术第三版课后答案【篇一：单片机原理及接口技术课后答案李朝青 (第三版)】lass=txt>第一章1.单片机具有哪些特点（1）片内存储容量越来越大。

（2抗干扰性好，可靠性高。

（3）芯片引线齐全，容易扩展。

（4）运行速度高，控制功能强。

（5）单片机内部的数据信息保存时间很长，有的芯片可以达到100年以上。

2. 89c51单片机内包含哪些主要逻辑功能部件？答：80c51系列单片机在片内集成了以下主要逻辑功能部件：(l)cpu(中央处理器):8位(2)片内ram:128b(3)特殊功能寄存器:21个(4)程序存储器:4kb(5)并行i/o口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个3.什么是微处理器(cpu)、微机和单片机？答：微处理器本身不是计算机，但它是小型计算机或微机的控制和处理部分。

微机则是具有完整运算及控制功能的计算机，除了微处理器外还包括存储器、接口适配器以及输入输出设备等。

单片机是将微处理器、一定容量的ram、rom以及i/o口、定时器等电路集成在一块芯片上，构成的单片微型计算机。

4. 微型计算机怎样执行一个程序？答：通过cpu指令，提到内存当中，再逐一执行。

5.什么是嵌入式系统？他有哪些类型？为什么说单片机是典型的嵌入式系统？答; 嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。

它有嵌入式微处理器、嵌入式微控制器、嵌入式dsp处理器、嵌入式片上系统等。

嵌入式系统的出现最初是基于单片机的。

它从体系结构到指令系统都是按照嵌入式应用特点专门设计的，能最好的满足面对控制对象，应运系统的嵌入、现场的可靠运行以及非凡的控制品质要求。

因此，她是典型的嵌入式系统。

第二章1.89c51单片机内包含哪些主要逻辑功能部件？答：80c51系列单片机在片内集成了以下主要逻辑功能部件：(l)cpu(中央处理器):8位(2)片内ram:128b(3)特殊功能寄存器:21个(4)程序存储器:4kb(5)并行i/o口:8位，4个(6)串行接口:全双工，1个(7)定时器/计数器:16位，2个(8)片内时钟电路:1个2.89c51的ea端有何用途？3. 89c51的存储器分哪几个空间?如何区别不同空间的寻址?答：rom（片内rom和片外rom统一编址）（使用movc）（数据传送指令）（16bits地址）（64kb）片外ram（movx）（16bits地址）（64kb）片内ram（mov）（8bits地址）（256b）4. 简述89c51片内ram的空间分配。

51单片机的定时器_计数器的C51编程相关知识点：1、单片机的定时器/计数器，实质是按一定时间间隔、自动在系统后台进行计数的。

2、当被设定工作在定时器方式时，自动计数的间隔是机器周期（12个晶振振荡周期），即计数频率是晶振振荡频率的1/12；3、当定时器被启动时，系统自动在后台，从初始值开始进行计数，计数到某个终点值时（方式1时是65535），产生溢出中断，自动去运行定时中断服务程序；注意，整个计数、溢出后去执行中断服务程序，都是单片机系统在后台自动完成的，不需要人工干预！4、定时器的定时时间，应该是（终点值-初始值）x机器周期。

对于工作在方式1和12MHz时钟的单片机，最大的计时时间是（65535-0）x1uS=65.535ms。

这个时间也是一般的51单片机定时器能够定时的最大定时时间，如果需要更长的定时时间，则一般可累加多定时几次得到，比如需要1秒的定时时间，则可让系统定时50ms，循环20次定时就可以得到1s的定时时间。

5、定时器定时得到的时间，由于是系统后台自动进行计数得到的，不受主程序中运行其他程序的影响，所以相当精确；6、使用定时器，必须先用TMOD寄存器设定T0/T1的工作方式，一般设定在方式1的情况比较多，所以可以这样设定：TMOD=0x01(仅设T0为方式1，即16位)、TMOD=0x10(仅设T1为方式1，即16位)、TMOD=0x11(设T0和T1为方式1，即都为16位)。

7、使用定时器，必须根据需要的定时时间，装载相应的初始值，而且在中断服务程序中，很多情况下得重新装载初始值，否则系统会从零开始计数而引起定时失败；8、要使用定时器前，还必须打开总中断和相应的定时中断，并启动之：EA=1(开总中断)、ET0=1(开定时器0中断)、TR0=1(启动定时器0)、ET1=1(开定时器1中断)、TR1=1(启动定时器1);9、注意中断服务程序尽可能短小精干，不要让它完成太多任务，尤其尽量避免出现长延时，以提高系统对其他事件的响应灵敏度.//定时器基本例程-1（未使用定时器，一个灯每隔500ms亮灭一次）//这是个特意安排的例程，以便与下面的例程2进行对比#include <reg52.h>sbit led=P2^7;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮while(1){led=!led;delay_ms(500);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------//定时器基本例程-2（使用定时器，一个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮TMOD=0x01; //设定定时器0为工作方式1TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0while(1){delay_ms(8000);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000 TL0=(65536-50000)%256; //num++;if(num==10){num=0;led=!led;}}////定时器基本例程-3//（使用定时器T1，单片机整个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led_port=0xff; //上电初始化，所有led灯不亮TMOD=0x10; //设定定时器1为工作方式1（16位方式）TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num++; //计数if(num==10) //计够10次，时间就是10x50ms=500ms{num=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-4//（同时使用定时器T0和定时器T1，单片机某个口的灯和某个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num_0,num_1;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮led_port=0xff; //上电初始化，该口所有led灯不亮TMOD=0x11; //设定定时器0和定时器1都为工作方式1（16位方式）TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //num_0++; //计数if(num_0==10) //计够10次，时间就是10x50ms=500ms{num_0=0; //清零，以便进行下一次500ms的10次计数led=!led; //led灯亮灭状态翻转}}//-------------------------------------------------void led_all_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num_1++; //计数if(num_1==10) //计够10次，时间就是10x50ms=500ms{num_1=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-5//设定定时器T0工作在方式1的计数应用状态，//单片机T0口（P3.4）接一个按键充当外部脉冲源，//系统对进来的脉冲（每按一次键得一脉冲）进行计数，//计数的结果用接在单片机P0口的8个LED灯表示出来//（大家也可以改成用1602LCD来显示，这样更直观）//广西民大物电学院李映超2010年4月14日#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中//=================================================void main(){TMOD=0x05; //设定定时器0为工作方式1、计数器TH0=0; //清零TL0=250; //TR0=1; //启动定时器0进行计数while(1){led_port=TL0; //将计数结果送去显示（用8个LED灯显示），//这里仅显示16位计数器的低8位}}定时器0仍旧工作在计数器状态，增加定时器1工作在定时状态，得到1s的定时时间，定时时间到后，将定时器0计数得到的脉冲数去显示，则这个脉冲数就是所输入的外部信号的频率，从而构成一个简单而准确的频率计！！不过，这个简单的“频率计”能够计量的信号频率（脉冲数），受单片机中断响应速度的影响，一般只能达到单片机系统时钟晶振的1/24，所以要能够测量更高的频率，必须使用前置分频器，对更高频率的待测输入信号进行预分频！。

单片机原理及接口技术(C51编程)(第2版)-习题答案汇总23单片机答案第1章单片机概述思考题及习题1 参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为（）或（）。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将（）、（）和（）三部分，通过内部（）连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为（）MHz。

答：24MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低（）和提高（）。

答：成本，可靠性。

二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便 B.受器件的物理性能限制C．为了通用性 D.为了提高运算数度答：B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用 B.测量、控制应用C．数值计算应用 D.数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。

对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对第2章 AT89S51单片机片内硬件结构思考题及习题2 参考答案一、填空1. 在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为（）。

单片机中的定时器和计数器单片机作为一种嵌入式系统的核心部件，在各个领域都发挥着重要的作用。

其中，定时器和计数器作为单片机中常用的功能模块，被广泛应用于各种实际场景中。

本文将介绍单片机中的定时器和计数器的原理、使用方法以及在实际应用中的一些典型案例。

一、定时器的原理和使用方法定时器是单片机中常见的一个功能模块，它可以用来产生一定时间间隔的中断信号，以实现对时间的计量和控制。

定时器一般由一个计数器和一组控制寄存器组成。

具体来说，定时器根据计数器的累加值来判断时间是否到达设定的阈值，并在时间到达时产生中断信号。

在单片机中，定时器的使用方法如下：1. 设置定时器的工作模式：包括工作在定时模式还是计数模式，以及选择时钟源等。

2. 设置定时器的阈值：即需要计时的时间间隔。

3. 启动定时器：通过控制寄存器来启动定时器的运行。

4. 等待定时器中断：当定时器计数器的累加值达到设定的阈值时，会产生中断信号，可以通过中断服务函数来进行相应的处理。

二、计数器的原理和使用方法计数器是单片机中另一个常见的功能模块，它主要用于记录一个事件的发生次数。

计数器一般由一个计数寄存器和一组控制寄存器组成。

计数器可以通过外部信号的输入来触发计数，并且可以根据需要进行计数器的清零、暂停和启动操作。

在单片机中，计数器的使用方法如下：1. 设置计数器的工作模式：包括工作在计数上升沿触发模式还是计数下降沿触发模式，以及选择计数方向等。

2. 设置计数器的初始值：即计数器开始计数的初始值。

3. 启动计数器：通过控制寄存器来启动计数器的运行。

4. 根据需要进行清零、暂停和启动操作：可以通过控制寄存器来实现计数器的清零、暂停和启动操作。

三、定时器和计数器的应用案例1. 蜂鸣器定时器控制：通过定时器模块产生一定频率的方波信号，控制蜂鸣器的鸣叫时间和静默时间，实现声音的产生和控制。

2. LED呼吸灯控制：通过定时器模块和计数器模块配合使用，控制LED的亮度实现呼吸灯效果。

“单片机原理及接口技术”复习一、基本概念1、什么是单片机？答：单片机（Single-Chip-Microcomputer）又称单片微控制器，其基本结构是将微型计算机的基本功能部件：中央处理机（CPU）、存储器、输入接口、输出接口、定时器/计数器、中断系统等全部集成在一个半导体芯片上，因此，单片机其体积小、功耗低、价格低廉，且具有逻辑判断、定时计数、程序控制等多种功能。

2、 8051单片机内部包含哪些主要功能部件？答： 8051单片机内部由一个8位的CPU、一个4KB的ROM、一个128B的RAM、4个8位的I/O并行端口、一个串行口、两个16位定时/计数器及中断系统等组成。

3、 MCS-51单片机内部RAM可分为几个区？各区的主要作用是什么？内部数据存储器分为高、低128B两大部分。

低128B为RAM区，地址空间为00H～7FH，可分为：寄存器区、位寻址区、堆栈及数据存储区。

存放程序运算的中间结果、状态标志位等。

高128B为特殊功能寄存器（SFR）区，地址空间为80H～FFH，其中仅有21个字节单元是有定义的。

4、 MCS-51存储器结构的主要特点是什么？程序存储器和数据存储器各有何不同？MCS-51单片机的存储器结构与一般微机存储器的配置方法不同，把程序和数据的存储空间严格区分开。

数据存储器用于存放程序运算的中间结果、状态标志位等。

程序存储器用于存放已编制好的程序及程序中用到的常数。

5、MCS-51有哪几种寻址方式？答：MCS-51指令系统的寻址方式有以下7种：立即寻址方式、直接寻址方式、寄存器寻址方式、寄存器间接寻址方式、变址寻址方式、相对寻址和位地址。

6．编程实现：将单片机片内RAM区50H~59H中的数传送到单片机片外RAM区501H~50AH单元中。

(说明：要求用DJNZ指令循环实现。

)MOV DPTR，#501HMOV R0，#50HMOV R7，#10LOOP：MOV A，@R0MOVX @DPTR，AINC DPTRINC R0DJNZ R7，LOOPEND7．简述LED数码管静态显示和动态显示的各自特点。

第9章C51定时器/计数器程序设计•C51语言是运行于单片机上的程序语言，因此，学习C51语言必须结合单片机来进行。

51系列单片机集成了多种硬件资源，这些资源均可以使用C51语言来进行控制。

本章开始便介绍如何将C51程序应用于单片机上。

•51系列单片机的集成了两个可编程的定时器/计数器，即定时/计数器0和1，简称T0和T1，有4种工作方式可供选择。

单片机内部通过专用寄存器T M O D、T C O N来设置定时/计数器工作的参数，例如方式选择、定时计数选择、运行控制、溢出标志、触发方式等控制字。

本章介绍如何使用C51语言来进行定时器/计数器程序设计。

9.1定时器/计数器简介•51系列单片机具有两个通用定时器/计数器T0和T1。

T0和T1都具有定时和计数两种功能，可以通过特殊功能寄存器来选择，下面分别介绍。

•计数。

计数功能就是对计数脉冲进行计数。

其中，计数脉冲来自相应的外部输入引脚P3.4（T0）或P3.5（T1）。

当该引脚的输入信号发生由高电平至低电平的负跳变时，计数器（T H0、T L0或T H1、T L0）的值增加1。

•定时。

定时功能是对时间进行统计。

定时器/计数器的定时功能其实也是通过计数实现的，只不过，此时的计数脉冲来自于单片机的内部时钟脉冲。

•除此之外，定时器/计数器T0和T1共有4种工作模式，同样可以通过特殊功能寄存器来选择。

9.1.1定时器/计数器的结构•定时器/计数器结构如图9.1所示，其核心是一个16位的加1计数器。

其中，16位的定时器/计数器T0由2个8位计数器T H0和T L0构成，16位的定时器/计数器T1由2个8位计数器T H1和T L1构成。

另外，寄存器T M O D主要用于指定各定时器/计数器的功能和工作模式；寄存器T C O N用于控制定时器/计数器的启动和停止计数，同时也设置定时器/计数器的状态。

定时器/计数器的结构示意图9.1.2方式控制寄存器T M O D•TMOD寄存器用于定义T0和T1的工作方式和4种工作模式，其单元地址为89H。
