可编程计数器定时器8253及其应用

可编程计数器定时器8253及其应用


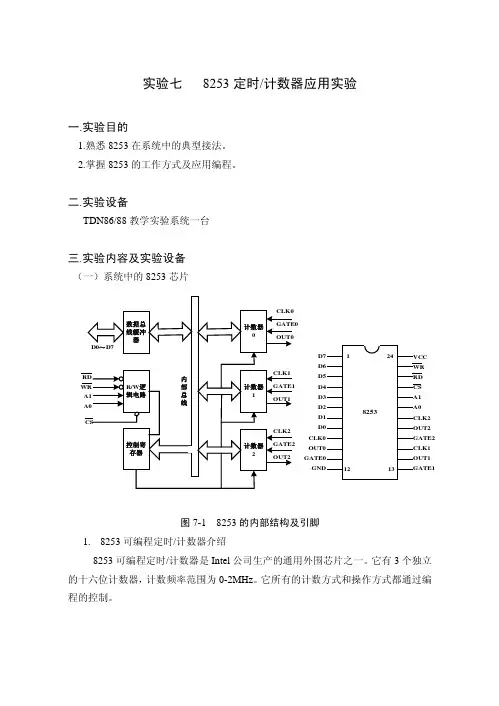

一、8253的内部结构和引脚信号
• 注意： • 8088为CPU连接，地址总线高位参与译码；低位用于 各芯片内部端口寻址。 • 若8253的端口基地址为40H • 通道0地址40H • 通道1地址41H • 通道2地址42H • 控制字寄存器端口地址43H
一、8253的内部结构和引脚信号
可以被CPU 访问
8-1 可编程计数器/定时器的工作原理
• 控制寄存器可以用来控制工作模式。 • 计数器/定时器的工作模式就是指时钟脉冲和门脉冲怎样配合来产 生输出。 • 归纳起来，计数器/定时器可以有下面几种工作模式： • (1)门脉冲控制时钟输入。当门脉冲来到时，时钟有效；门脉冲结 束时，时钟无效。 • (2)用门脉冲来重新启动计数。 • (3)用门脉冲停止计数。即原来在不停地计数，当门脉冲到来时， 计数停止，并使输出端OUT进入高电平。 • (4)单一计数。这种情况下和门脉冲没有关系，只要门脉冲端为有 效电平就行了。计数器进行计数时不断输出信号，计数到达“0” 时，输出停止。 • (5)循环计数。每当计数值到达“0”时，给出一个输出信号，然后 又从初始值寄存器获得计数初值，开始新的计数过程。
微型计算机原理与接口技术
第八章
可编程计数器/定时器8253及其应用
• 8-1 可编程计数器/定时器的工作原理 • 8-2 8253的工作原理 • 8-3 8253的应用举例
8-1 可编程计数器/定时器的工作原理
• 计算机系统中经常要用到定时信号，如动态存储器的 刷新定时、系统日历时钟的计时以及喇叭的声源等都 是用定时信号来产生的。 • 一般，定时信号可以用软件和硬件两种方法获得。 • 软件方法：根据所需的时间常数设计一个延迟子程序 优点：节省硬件；缺点：执行延迟程序期间，CPU一 直被占用，降低CPU效率。 • 硬件方法：使用计数器/定时器。主要思想根据需要定 时时间，用指令对计数器/定时器设置定时常数，启动 计数器/定时器，计到确定值时，自动产生一个定时输 出。 优点：计数时不占用CPU的时间；利用其产生中断信 号，可建立多作业环境。
第七章定时_计数器8253

第七章定时_计数器8253


4
3
2
1
3
2
1
GATE=1 4 0 3 2
本章首页
7.2 定时/计数器8253-5/8254-2（续） 定时/计数器8253-5/82544）3方式——周期性方波输出 方式——周期性方波输出 ——
与方式2一样具有自动重新装载计 自动重新装载计 数初值的功能，与方式2的区别仅 数初值 触发方式： 触发 触发方式：写入初值后，WR＝ 在于输出波形不同 输出波形： 输出波形：输出占空比为1:1或近似1:1的方波。初值为偶数时，前半周为高电 平，后半周为低电平；初值为奇数时，前一半加1的计数过程中为高电平 GATE作用 作用： ，停止，＝ ，重新开始 GATE作用：＝1，允许；＝0，禁止；＝ 计数过程中写入新初值： 计数过程中写入新初值：计数器回零，输出完整的方波后，再开始新过程
A1A0 选中通道 0 0 0 1 1 0 1 1 T0 T1 T2 T3
A0～A1：端口选择线，接收CPU的低位地址，用于8253被选中时，选择内部端口 GATE0～GATE2：T0～T2的门控信号，对计数过程进行控制，具体作用视方式而定 CLK0～CLK2：T0～T2的脉冲输入，允许计数时，8253的Ti对CLKi输入的脉冲进行减 1计数 OUT0～OUT2：T0～T2的输出信号，Ti减为0，OUTi输出有效，输出波形视方式而定
16位计数初值寄存器 装入/读出初值 LSB MSB 通道的内部结构
本章首页
7.2 定时/计数器8253-5/8254-2（续） 定时/计数器8253-5/8254读写控制逻辑： 读写控制逻辑：接收CPU的地址、读/写信号，选中一个端口并确定传送方向
2. 计数初值 操作 WR RD A1 A0 PC机 实验台 逆 减 0 1 0 0 加载T0（向T0写入初值） 40H 304H 8253/8254是逆计数器（减1 0 1 0 1 加载T1（向T1写入初值） 41H 305H 计数器），减1计数器减为0 时输出有效 0 1 1 0 加载T2（向T2写入初值） 42H 306H
微机原理实验 可编程定时器计数器82548253实验

微机原理实验 可编程定时器计数器82548253实验

具体连线如图2所示：
图2 8253/8254定时器/计数器实验连线图
六、实验源程序清单
CODE SEGMENT
ASSUME CS:CODE
ORG 100H
START:MOV AL, 00010110B；控制字00-计数器0，01-低8位，011-方式3,0-二进制
OUT 03H,AL；将控制字写入控制寄存器
实验报告（45）
总分
指导教师签字：
年月日
备注：
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
图1可编程定时器/计数器8253/8254原理图
（2）.计数器都有6种工作方式：
方式0—计数过程结束时中断；
方式1—可编程的单拍脉冲；
方式2—频率发生器；
方式3—方波发生器；
方式4—软件触发；
方式5—硬件触发。
（3）6种工作方式主要有5点不同：
一是启动计数器的触发方式和时刻不同；二是计数过程中门控信号GATE对计数操作的影响不同；三是OUT输出的波形不同；四是在计数过程中重新写入计数初值对计数过程的影响不同；五是计数过程结束，减法计数器是否恢复计数初值并自动重复计数过程的不同。
九、实验总结
硬件实验相对来说趣味性大了很多，同时也使得程序没那么复杂不过存在的问题突出表现于受到硬件实验条件的制约，硬件上的小问题就有可能导致不能出显预想的结果这也就使得在硬件连接上要很小心。
十、思考题
1．若8254模块选通线CS连到MCU主模块的地址A12，则应如何修改程序？
答：改变了存储芯片的地址范围所以将程序对应的地址范围改过即可。接A12对应地址范围是6800～6FFFH；接A14对应地址范围是3800～3FFFH。

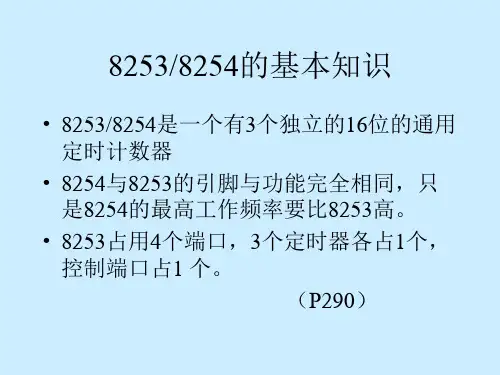

8253、8254的基本原理及应用

8253、8254的基本原理及应用

WR GATE OUT
初始高电平
N=3
写入计数值 不计数 GATE触发 开始计啥 GATE再次触发 再计数
3 2 1 0 计数值
3 2 1 0
计数值多次有效
方式2： 方式 ：频率发生器
• 为自动装入计数常数的计数器。计数期间OUT 为1，计数到0后输出1个周期的0，并重新装入 计数值开始计数。
• 计数过程中若GATE又出现0-1的脉冲，则重新装入原 始计数值，重新开始计数。 • 若计数中改变计数值，则要下次才会以新数计数。
PC机系统板上的8253
IOR IOW 74LS138 A1 A0 D0 ~ D7 + 5V 8255 PB0 0 RD 0 WR 0 CS A1 A0 OUT0 8259A的IR0,系统计时 每隔55ms产生一次中断。 OUT1 8237的DRQ0，作DMA请求
D0 ~ D7 GATE0 GATE1 GATE2 OUT2 CLK0 CLK1 CLK2
&
8255 PB1
低通
1.19318MHz
8253
在PC机上编写音乐程序
• 硬件连接：8254输入均接1.193180MHz，Gate2接 8255PB0，输出OUT2与8255PB1相与后送喇叭。 • 8255/8253的端口基础地址分别为60/40 • 频率的计算：A4为440Hz，高一个半音，相差 12 2 倍。 如B的频率为440*2^(1/6)=493.9 • 定时常数为输入频率/输出频率，即1193180/发音频率 • 发声编程步骤：
O O 读/写
控制逻辑 O 控制 寄存器
计数器 1
CLK1 GATE1 OUT1
计数器 2
CLK2 GATE2 OUT2
微机原理与接口技术_第7章8253

微机原理与接口技术_第7章8253

15
§7-1 8253的工作原理 ——8253的内部结构和引脚信号
然后，开始递减计数。即每输入一个时钟脉冲，计数
器的值减1，当计数器的值减为0时，便从OUT引脚输出 一个信号。输出信号的波形主要由工作方式决定，同 时还受到从外部加到GATE引脚上的门控信号控制，它 决定是否允许计数。 当用8253作外部事件计数器时，在CLK脚上所加的计 数脉冲是由外部事件产生的，这些脉冲的间隔可以是 不相等的。 如果要用它作定时器，则CLK引脚上应输入精确的时 钟脉冲。这时，8253所能实现的定时时间，决定于计 数脉冲的频率和计数器的初值，即 定时时间＝时钟脉冲周期tc×预臵的计数初值n
16
§7-1 8253的工作原理 ——8253的内部结构和引脚信号 ③引脚 8253的3个计数器都各有3个引脚，它们是：
CLK0~CLK2：计数器0~2的输入时钟脉冲从这里输
入。频率不能大于2MHz。
OUT0~OUT2：计数器0~2的输出端。
GATE0~GATE2：计数器0~2的门控脉冲输入端。
4
第七章 可编程计数器/定时器8253及其应用 ——概述 2. 不可编程的硬件定时 555芯片是一种常用的不可编程器件，加上外接电阻和电 容就能构成定时电路。这种定时电路结构简单，价格 便宜，通过改变电阻或电容值，可以在一定的定时范 围内改变定时时间。但这种电路在硬件已连接好的情 况下，定时时间和范围就不能由程序来控制和改变， 而且定时精度也不高。 3. 可编程的硬件定时 ①可编程定时器/计数器电路利用硬件电路和中断 方法控制定时，定时时间和范围完全由软件来确 定和改变，并由微处理器的时钟信号提供时间基 准，这种时钟信号由晶体振荡器产生，故计时精
12
§7-1 8253的工作原理 ——8253的内部结构和引脚信号 8253输入信号组合的功能表
可编程定时器、计数器8253

可编程定时器、计数器8253


通道 (计数器)
