实验一 彩色电视机的使用与内部结构的初步认识

实验一整机结构认识及使用方法一、观察控制按键位置：1、电源开关；2、遥控接收器；3、节目选择/自动搜台Program（减-/增+）；4、音量调整/画质控制量调整Volume（减-/增+）；5、画质控制量选择（Picture）；6、选台功能选择；二、观察信号插孔位置：1、射频天线75Ω插孔；2、视频信号输入（VIDEO IN）插孔；3、左声道音频输入（L AUDIO IN ）插孔；4、右声道音频输入（R AUDIO IN ）插孔；三、电视机的使用：1、节目预选：（1）、全自动储存节目：●按动选台功能选择键（Preset），使屏幕显示ASM。

●按一下节目选择键增或减（+/-），节目自动搜寻和自动存储程序马上运作，从VHF-L、VHF-H到UHF频段，自动找出所有频道，并存入机内从1开始的各个节目号中。

（2）、半自动储存节目：●按遥控器上的数字键，进入1-60内任何一个节目号。

●按选台功能选择键（PRESET），使屏幕显示U>>>1。

●按节目选择键增或减（+/-），使屏幕显示所要求频段,如L>>>或H>>>1或U>>>1.●按选台功能选择键（PRESET），使屏幕的显示为>>>。

●此时，每按一下节目选择+键，节目搜寻就从当前点开始，向高频端搜寻，直至找到最接近的第一个节目才停下来，并且自动存入当前的节目中。

（3）、节目频率微调：●按选台功能选择键（PRESET），使屏幕显示MFT。

●按节目选择键增或减（+/-），使屏幕的显示所要求的频段，如L>>>或H>>>1或U>>>1，而节目画面或声音随之变化。

●间歇地按动节目选择键增或减（+/-），使所接收节目的声音和画面最好。

●停止按节目键增或减（+/-）约2-3秒，屏幕上显示的绿色字符消失，微调量自动记储下来。

2、图像画质和音量调节：（1）、按动画质选择键（Picture），屏幕顺序显示出各项调节功能的符号，对比度（CONT）亮度（BRIGHT）彩色（COLOUR）色调（TINT）音量（VOLUM）。

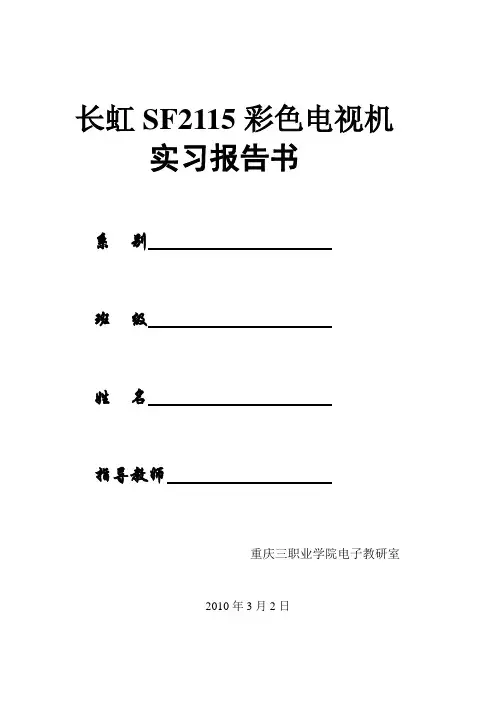

长虹SF2115彩色电视机实习报告书系别班级姓名指导教师重庆三职业学院电子教研室2010年3月2日实训一彩色电视机各单元电路的认识找出各部分电路的典型特征，并指出有那些典型和特征元件一、电源部分二、行扫描部分三、场扫描部分四、公共通道部分五、伴音通道部分六、显像管电路部分七、微处理电路部分八、谈谈自己对整个电视机电路的初步认识实训二电视机开关电源电路的检测一、实训目的1、进一步加深对开关稳压电源工作原理的理解。

2、掌握开关稳压电源的测试方法。

二、实训器材彩色电视机一台；交流调压器一台；MF47万用表一只。

三、实训内容1、熟悉电源部分的电路结构：在电路板上找到电源整流滤波、自动消磁、开关振荡等电路的主要元件，熟悉其外部特征及电路板中的位置。

开关电源的特征元件有电路板上的热地怎么找？电路板上的冷地怎么找？2、静态电阻检测。

（1）在电源开关断开和闭合的情况下，测量电视机插头两端的直流电阻。

电源开关断开时，插头两端的直流电阻为，电源开关闭合时，插头两端的直流电阻为。

（2）使电视机电源开关闭合，在拔掉和接通消磁线圈的情况下，分别测量电源两端的直流电阻接通消磁线圈时，电源线两端的直流电阻为，拔掉消磁线圈时，电源线两端的直流电阻为。

（3）测量电源电路中晶体管各极对地的正反电阻，测量电源+300V对地正反向电阻。

（注意为热地）（正向电阻为红表笔接地，反向电阻为黑表笔接地）（4）测量电源电路中各直流电压输出端如+115V、+12V、+5V、+3．3Ｖ等对地的正反向电阻。

（注意为冷地，滤波电容的负极如C827）3、工作电压的检测。

（1）在电视机与市电之间，接好隔离变压器，然后接通电源。

（2）测量电源整流之前的交流电压。

整流之前的交流电压为V。

（3）测量电源电路中整流滤波后的（C507两端）电压、三极管各极，集成电路各引脚对地的直流电压。

（最好用数字万用表，地为热地）4、测量开关振荡波形。

测量交流电源、开关管的基极、开关变压器正反馈绕组的波形，并记录波形形状，幅值及周期。

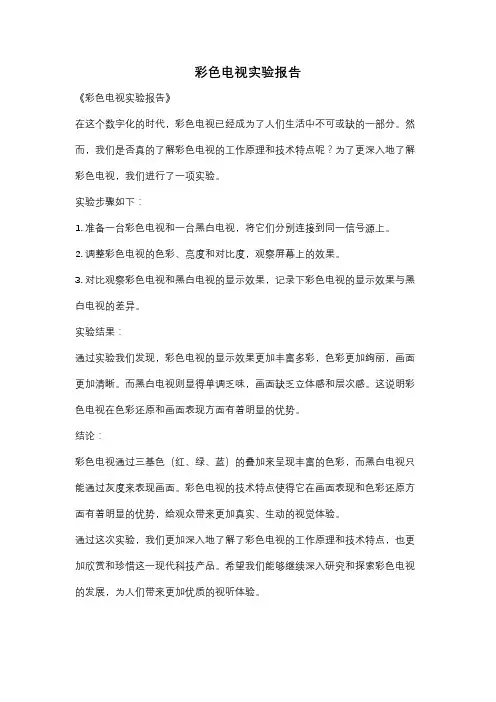

彩色电视实验报告
《彩色电视实验报告》
在这个数字化的时代，彩色电视已经成为了人们生活中不可或缺的一部分。

然而，我们是否真的了解彩色电视的工作原理和技术特点呢？为了更深入地了解彩色电视，我们进行了一项实验。

实验步骤如下：
1. 准备一台彩色电视和一台黑白电视，将它们分别连接到同一信号源上。

2. 调整彩色电视的色彩、亮度和对比度，观察屏幕上的效果。

3. 对比观察彩色电视和黑白电视的显示效果，记录下彩色电视的显示效果与黑白电视的差异。

实验结果：
通过实验我们发现，彩色电视的显示效果更加丰富多彩，色彩更加绚丽，画面更加清晰。

而黑白电视则显得单调乏味，画面缺乏立体感和层次感。

这说明彩色电视在色彩还原和画面表现方面有着明显的优势。

结论：
彩色电视通过三基色（红、绿、蓝）的叠加来呈现丰富的色彩，而黑白电视只能通过灰度来表现画面。

彩色电视的技术特点使得它在画面表现和色彩还原方面有着明显的优势，给观众带来更加真实、生动的视觉体验。

通过这次实验，我们更加深入地了解了彩色电视的工作原理和技术特点，也更加欣赏和珍惜这一现代科技产品。

希望我们能够继续深入研究和探索彩色电视的发展，为人们带来更加优质的视听体验。

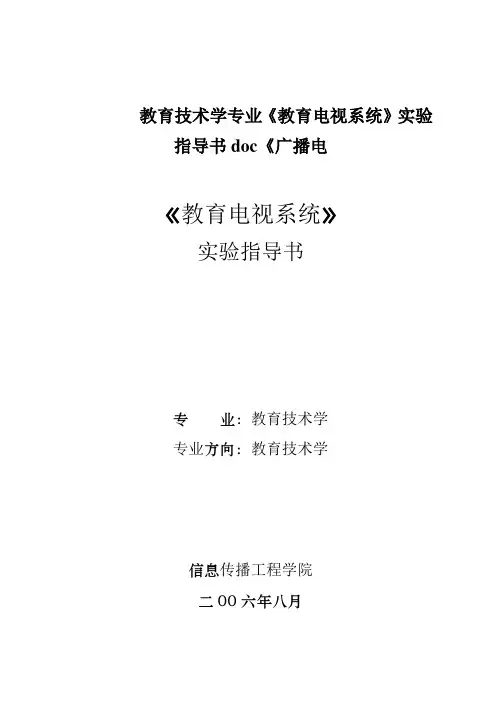

教育技术学专业《教育电视系统》实验指导书doc《广播电《教育电视系统》实验指导书专业：教育技术学专业方向：教育技术学信息传播工程学院二00六年八月实验一了解电视机的工作原理一、实验目的1．了解电视机内部结构及各组成部分的作用2．认识标准彩条信号3．验证复合同步信号二、实验器材1．具备行场同步调剂功能的彩色电视机三、实验说明未经教师指导请勿擅自打开电视后盖，以免高压击伤。

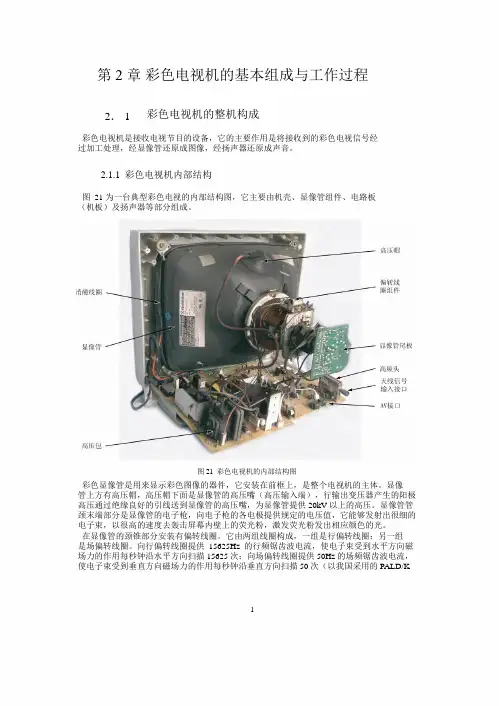

四、实验内容和步骤1．认识彩色电视机的内部结构，了解扫描原理彩色电视机用彩色显像管来显现彩色图像。

彩色显像管的荧光屏上涂敷着三种荧光粉，在个自的电子束鼓舞下，发出红、绿、蓝三种基色光。

在显像时，三种基色光重现被传送图像的红、绿、蓝三幅基色图像。

依照空间混色原理，在正常距离下观看图像时，便看到一幅相应于红、绿、蓝三幅基色图像混合色调的彩色图像。

在电视技术中，所谓扫描确实是电子束在摄像管或显像管的屏面上按一定规律作周期性的运动。

一帧图像的传送和重现是靠电子束进行行、场平均扫描完成的。

而电子束要完成扫描任务必须依靠偏转线圈。

在显像管中，电子束的扫描确实是由其管颈上的两种偏转线圈所产生的磁场作用而实现的。

使电子束作水平方向扫描的偏转线圈叫行偏转线圈，使电子束作垂直方向扫描的偏转线圈叫场偏转线圈。

2．认识标准彩条信号标准彩条信号是由彩色信号发生器产生的一种测试信号，常用来对彩色电视系统的传输特性进行测试和调整。

标准彩条信号是用电的方法形成的一种电信号，它在接收机或监视器上显示为八条等宽竖条。

自左至右依次为白、黄、青、绿、品、红、蓝、黑。

3．验证复合同步信号复合同步信号包括行同步信号和场同步信号。

为了正确地再现电视台发射的图像，要求发送和接收信号必须保证频率和相位一致，否则重现的图像就不正常。

当接收端的扫描初相位与发送端不同步时，就会显现重现图像分裂现象。

行扫描发收相位不同步时，图像左右分离，场扫描发收相位不同步时，图像上下分离。

行扫发收相位不同步时，图像左右分离场扫发收相们不同步时，图像上下分离下图左，f H高；图右，f H低。

一、实训目的通过本次彩色电视机维修实训，使我掌握了彩色电视机的基本原理、维修方法及技巧，提高了动手实践能力，为今后从事电子技术工作奠定了基础。

二、实训内容1. 彩色电视机基本原理彩色电视机是将光信号转换为电信号，再将电信号转换为光信号，最终显示出彩色图像的设备。

其工作原理如下：（1）光信号采集：通过彩色摄像机将景物转换为光信号。

（2）信号处理：将光信号转换为电信号，并进行放大、滤波、调制等处理。

（3）传输：将处理后的电信号传输到彩色电视机。

（4）图像显示：彩色电视机接收电信号，将其转换为光信号，最终在屏幕上显示出彩色图像。

2. 彩色电视机维修方法及技巧（1）故障诊断：首先观察电视机的显示效果，判断故障所在；其次，根据故障现象，分析故障原因，确定故障点。

（2）元器件检测：使用万用表、示波器等仪器对可疑元器件进行检测，判断其好坏。

（3）电路板维修：针对电路板上的故障，进行焊接、更换元器件等操作。

（4）软件故障处理：针对软件故障，进行固件升级、恢复出厂设置等操作。

三、实训过程1. 观察故障现象：打开彩色电视机，发现屏幕出现黑屏、花屏、闪烁等现象。

2. 故障诊断：根据故障现象，判断故障点可能在电源电路、信号处理电路、扫描电路等部分。

3. 元器件检测：使用万用表检测电源电路中的滤波电容、稳压二极管等元器件，发现滤波电容容量不足。

4. 电路板维修：将容量不足的滤波电容更换为同规格的新电容。

5. 故障排除：更换滤波电容后，彩色电视机恢复正常显示。

四、实训心得1. 通过本次实训，我对彩色电视机的基本原理和维修方法有了更深入的了解。

2. 实训过程中，我学会了如何使用万用表、示波器等仪器进行元器件检测。

3. 实训让我认识到，维修彩色电视机需要具备较强的动手实践能力和问题分析能力。

4. 在今后的学习和工作中，我将不断积累经验，提高自己的维修技能。

五、总结本次彩色电视机维修实训使我掌握了彩色电视机的基本原理、维修方法及技巧，提高了动手实践能力。

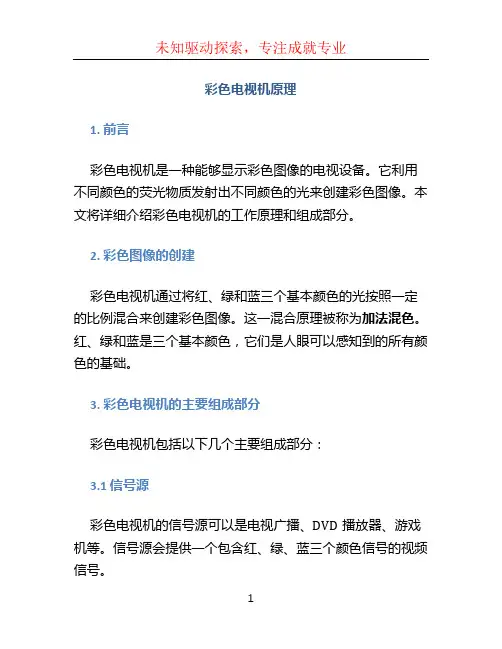

彩色电视机原理1. 前言彩色电视机是一种能够显示彩色图像的电视设备。

它利用不同颜色的荧光物质发射出不同颜色的光来创建彩色图像。

本文将详细介绍彩色电视机的工作原理和组成部分。

2. 彩色图像的创建彩色电视机通过将红、绿和蓝三个基本颜色的光按照一定的比例混合来创建彩色图像。

这一混合原理被称为加法混色。

红、绿和蓝是三个基本颜色，它们是人眼可以感知到的所有颜色的基础。

3. 彩色电视机的主要组成部分彩色电视机包括以下几个主要组成部分：3.1 信号源彩色电视机的信号源可以是电视广播、DVD播放器、游戏机等。

信号源会提供一个包含红、绿、蓝三个颜色信号的视频信号。

3.2 色差信号视频信号首先经过一系列的处理，其中包括将红、绿、蓝三个颜色信号分离成三个独立的信号，这些信号被称为色差信号。

3.3 显示屏幕彩色电视机的显示屏幕是由一个由红、绿和蓝三个颜色的荧光材料组成的。

当荧光材料受到激发时，会发射出红、绿、蓝三个颜色的光。

3.4 电子枪彩色电视机的电子枪会发射出三个电子束，每个电子束分别对应红、绿、蓝三个颜色。

这些电子束会被加速器加速，并通过一个磁场控制设备来控制它们的位置。

3.5 磁场控制设备磁场控制设备通过调节磁场的强弱来控制电子束的位置。

这样，电子束就能按照一定的路径射向屏幕的特定区域。

3.6 激发荧光材料当红、绿、蓝三个电子束射向屏幕时，它们会激发荧光材料，使其发射出相应的光。

通过控制电子束的强度和位置，可以在屏幕上创建出不同的颜色。

3.7 透明罩板彩色电视机的显示屏通常还有一个透明的罩板，用于保护显示屏免受外部环境的损害。

4. 彩色电视机的工作原理彩色电视机的工作原理可以概括如下：1.信号源提供一个包含红、绿、蓝三个颜色信号的视频信号。

2.视频信号经过处理，将红、绿、蓝三个颜色信号分离成三个色差信号。

3.色差信号经过进一步处理，被送入电子枪。

4.电子枪发射出红、绿、蓝三个电子束，通过磁场控制设备将它们定位到显示屏的特定区域。

一、实训目的通过本次彩色电视实训，旨在使学生掌握彩色电视机的基本原理、结构组成、工作流程以及故障检修方法，提高学生的动手实践能力和故障诊断能力，为今后从事相关领域工作打下坚实基础。

二、实训内容1. 彩色电视机基本原理（1）彩色电视信号的产生：首先，摄像机将景物转换成电信号，然后通过处理、放大等过程，形成彩色全电视信号。

（2）彩色电视信号的传输：将彩色全电视信号通过高频调制，再通过发射天线发送到空中。

（3）彩色电视信号的接收：接收天线接收空中传播的电磁波，然后通过调谐、放大等过程，恢复出彩色全电视信号。

2. 彩色电视机结构组成（1）天线与馈线：用于接收空中传播的电磁波。

（2）高频头：将接收到的电磁波进行调谐、放大，并选出所需频道。

（3）中频放大电路：对高频头输出的中频信号进行放大。

（4）图像中放电路：对中频信号进行进一步放大，并选出所需的图像信号。

（5）伴音电路：对中频信号进行分离，提取出伴音信号。

（6）解码电路：将图像信号和伴音信号进行解码，还原出彩色图像和声音。

（7）同步分离与场扫描电路：将解码后的图像信号进行同步分离，形成场扫描信号。

（8）行扫描电路：将场扫描信号进行放大，形成行扫描信号。

（9）显像管及其附属电路：将行扫描信号和场扫描信号进行放大，形成电子束，在显像管上形成彩色图像。

（10）电源电路：为彩色电视机提供所需的电源。

（11）遥控电路：实现对彩色电视机的遥控操作。

（12）I2C总线控制技术：实现彩色电视机的模块化设计，提高系统性能。

3. 彩色电视机故障检修（1）故障现象分析：根据故障现象，分析故障原因。

（2）故障定位：根据故障现象和电路原理，确定故障部位。

（3）故障排除：针对故障部位，采取相应的维修措施。

三、实训过程1. 观察彩色电视机结构组成，了解各部分功能。

2. 分析彩色电视机工作原理，掌握各部分之间的关系。

3. 模拟故障现象，进行故障诊断。

4. 根据故障原因，进行故障排除。

5. 撰写实训报告。

小学一年级《生活中的电视》综合实践活动教案之电视机的结构和原理综合实践活动教案之电视机的结构和原理生活中的电视机，是一种非常常见的电器。

我们可以在家里，学校，商场等地方看到它们的身影。

电视机有什么用处？如何工作的呢？这些问题我们都可以通过学习电视机的结构和原理来了解。

本文将结合小学一年级的学生实际情况，介绍电视机的结构和原理。

一、电视机的结构1.外壳电视机的外壳是由金属、塑料等材料制成。

它可以保护电视机的内部元件，也能起到美观的作用。

2.显示屏电视机的显示屏是由电子发光二极管(LED)屏幕构成的。

当电子通过激发LED屏幕中的荧光物质时，就可以显示出不同颜色的点，形成一幅幅图像。

3.电路板电视机的电路板是由许多电子零部件组成的。

它可以把电视信号转换成电流，并控制LED屏幕的亮度和图像。

4.扬声器电视机的扬声器可以把电视声音放出来。

一些电视机的扬声器是通过立体声输出来使声音更加清晰。

5.电源电视机的电源是用来给电视机提供电力的。

电视机通常需要接到电源插座上才能够工作。

二、电视机的原理1.信号接收电视机从电视台接收电视信号，通常使用的是电视天线。

电视信号包含的是一系列的脉冲和波形，它们可以携带图像和声音信息。

2.信号处理电视信号通过电视机的天线输入端进入电视机后，首先经过调谐电路或切换电路，将其中一种信号选出并放大。

这些信号经过处理电路后被分成黑白和彩色两大类。

3.信号解码当电视信号进入电视机时，信号会被解码。

电视机会把信号中的图像和声音信息分离开来，然后送到真空管、晶体管或集成电路等设备。

4.信号放大在电视机的信号处理过后，电视信号的强度会非常微弱，不能直接驱动LED屏幕。

因此，电视信号需要经过放大电路的处理，增加信号强度，才能被LED屏幕显示。

5.信号驱动在电视机的放大过程中，电视信号可以被打上水平扫描和垂直扫描的方式，使其在LED屏幕的显示区域上划分成若干个像素。

通过扫描线的方式，形成一个一个像素，最终呈现一个完整的图像。

彩色电视机实训总结1. 引言本文档旨在总结彩色电视机实训的过程和所学到的知识。

彩色电视机作为一种常见的家庭娱乐产品，对于我们了解其原理与维修方法具有重要意义。

通过实训，我们能够深入了解彩色电视机的工作原理、电路结构以及一些常见故障处理方法。

2. 实训内容实训分为两个部分：理论学习和实际操作。

2.1 理论学习在理论学习阶段，我们通过课堂讲解和阅读相关资料来了解彩色电视机的基本原理和电路结构。

主要学习内容包括：•彩色电视机的图像原理和显示原理•彩色电视机的音频原理和声音处理方法•彩色电视机的电路结构和各个模块的作用•彩色电视机的信号输入和处理方式•彩色电视机的常见故障类型和排除方法2.2 实际操作在实际操作阶段，我们分为多个小组进行电路拆装和故障排除。

主要的实际操作步骤包括：1.拆解电视机外壳，对内部进行观察和勘察。

2.使用万用表和示波器等仪器测量电路中的电压、电流和信号波形。

3.检查电路中的连接情况，确保电路连接正常。

4.根据学习到的知识，分析故障原因并进行修复。

5.组装电视机，进行功能测试和性能评估。

3. 实训收获通过彩色电视机实训，我个人收获了很多。

3.1 知识与技能通过理论学习和实际操作，我对彩色电视机的工作原理和电路结构有了较深入的了解。

我学会了使用一些仪器进行测量和故障排除，并掌握了基本的电路拆装技巧。

3.2 团队合作在实际操作中，我们需要与小组成员合作进行电路拆装和故障排除。

通过团队合作，我学会了与他人有效沟通和合作，分工协作，共同解决问题。

3.3 解决问题的能力通过实际操作中遇到的一些故障情况，我学会了通过观察、分析和实验等方法解决问题。

我学会了有条理地分析问题的根源，并采取相应的措施进行修复。

4. 总结彩色电视机实训是一次宝贵的学习机会。

通过理论学习和实际操作，我们对彩色电视机的工作原理和故障处理方法有了更深入的了解。

我们通过实践提高了自己的动手能力和解决问题的能力，同时也增强了自身的团队合作意识。

彩色电视机遥控系统及整机分析引言彩色电视是人们生活中不可或缺的娱乐产品之一，而电视机遥控系统则是控制电视机的重要工具。

本文将对彩色电视机遥控系统及其整机进行分析，探讨其原理、功能和发展趋势。

彩色电视机遥控系统的原理彩色电视机遥控系统是指通过一种无线电波传输数据的方式，使电视机能够接收到用户的指令并做出相应的反应。

其原理主要包括信号发射和信号接收两个部分。

信号发射部分彩色电视机遥控系统的信号发射部分通常由遥控器和红外线发射器组成。

遥控器是用户操作的输入设备，它通过按下特定的按键来产生相应的信号。

红外线发射器将遥控器产生的信号转换为红外线信号，并通过发射器发射出去。

这些红外线信号携带着特定的编码信息，表示不同的指令。

信号接收部分彩色电视机遥控系统的信号接收部分通常由电视机和红外线接收器组成。

红外线接收器接收到发射器发射出的红外线信号后，将其转换为电信号。

电视机通过解码电信号来识别用户的指令，并做出相应的操作。

解码过程涉及到信号解析和指令执行两个步骤。

彩色电视机遥控系统的功能彩色电视机遥控系统的主要功能是实现用户与电视机之间的交互操作。

通过遥控器上的按键，用户可以方便地控制电视机的开关、音量调节、频道切换等功能。

此外，现代彩色电视机遥控系统还具备一些高级功能，如语音控制、智能推荐等。

语音控制随着语音识别技术的发展，越来越多的彩色电视机遥控系统开始支持语音控制。

用户只需通过遥控器说出指令，电视机就能够识别并执行相应的操作。

例如，用户可以说出“打开电视”来开机，或者说出“调高音量”来增大音量。

智能推荐基于用户的观看历史和喜好，一些彩色电视机遥控系统能够智能推荐电视节目。

通过分析用户的观看记录和偏好，系统可以提供个性化的推荐内容，使用户更易于发现感兴趣的节目。

彩色电视机遥控系统的发展趋势随着科技的不断进步，彩色电视机遥控系统也在不断演进。

以下是目前的一些发展趋势：触控技术传统的彩色电视机遥控系统使用物理按键进行操作，而近年来，触控技术开始逐渐应用于电视机遥控系统中。
