烧结系统主抽风机的变频生产与节能应用
- 格式:docx
- 大小:388.44 KB
- 文档页数:6

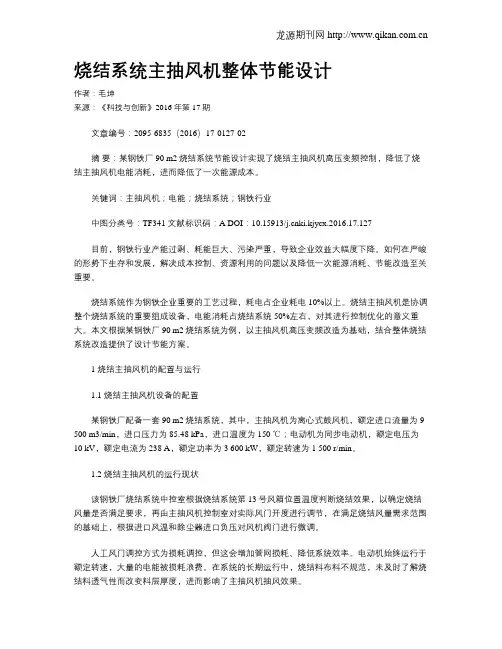

烧结系统主抽风机整体节能设计作者:毛坤来源:《科技与创新》2016年第17期文章编号:2095-6835(2016)17-0127-02摘要:某钢铁厂90 m2烧结系统节能设计实现了烧结主抽风机高压变频控制,降低了烧结主抽风机电能消耗,进而降低了一次能源成本。
关键词:主抽风机;电能;烧结系统;钢铁行业中图分类号:TF341 文献标识码:A DOI:10.15913/ki.kjycx.2016.17.127目前,钢铁行业产能过剩、耗能巨大、污染严重,导致企业效益大幅度下降。
如何在严峻的形势下生存和发展,解决成本控制、资源利用的问题以及降低一次能源消耗、节能改造至关重要。
烧结系统作为钢铁企业重要的工艺过程,耗电占企业耗电10%以上。
烧结主抽风机是协调整个烧结系统的重要组成设备,电能消耗占烧结系统50%左右,对其进行控制优化的意义重大。
本文根据某钢铁厂90 m2烧结系统为例,以主抽风机高压变频改造为基础,结合整体烧结系统改造提供了设计节能方案。
1 烧结主抽风机的配置与运行1.1 烧结主抽风机设备的配置某钢铁厂配备一套90 m2烧结系统,其中,主抽风机为离心式鼓风机,额定进口流量为9 500 m3/min,进口压力为85.48 kPa,进口温度为150 ℃;电动机为同步电动机,额定电压为10 kV,额定电流为238 A,额定功率为3 600 kW,额定转速为1 500 r/min。
1.2 烧结主抽风机的运行现状该钢铁厂烧结系统中控室根据烧结系统第13号风箱位置温度判断烧结效果,以确定烧结风量是否满足要求,再由主抽风机控制室对实际风门开度进行调节,在满足烧结风量需求范围的基础上,根据进口风温和除尘器进口负压对风机阀门进行微调。
人工风门调控方式为损耗调控,但这会增加管网损耗、降低系统效率。
电动机始终运行于额定转速,大量的电能被损耗浪费。
在系统的长期运行中,烧结料布料不规范,未及时了解烧结料透气性而改变料层厚度,进而影响了主抽风机抽风效果。
1 烧结及主抽设备简介烧结是冶金企业前道工序的一个重要环节,烧结系统最核心、最大的耗能设备是主抽风机,消耗电能约占烧结厂的60%,同步电机拖动是大部分现有烧结主抽风机所采用的拖动方式。
烧结生产过程将各种粉状含铁原料配入适量燃料和熔剂,加入适量的水,经混合和造球后在烧结设备上烧结成块,生产中广泛采用带式抽风烧结机生产烧结矿。
主抽风机的作用是通过烟道进行抽风,使烧结混合料自上而下充分燃烧,达到烧结目的,并将烧结过程产生的废气脱硫后由烟囱排出,2*180㎡烧结主抽风机系统结构示意图如图1所示。
图1 烧结主抽风机系统2*180㎡烧结机于2011年12月份全面投产,改造前其主抽风系统风机电机为水电阻降压启动,工频方式运行,通过调节风门控制流量,此方式存在诸多弊端:(1)因每启动一次风机,水电阻的水温将会快速升高,导致阻值降低,如生产出现异常,系统无法实现多频次启动,直接制约生产。
(2)通过入口风门调节风量,把风量消耗在挡板上,造成能量损耗。
(3)风门挡板调节风量造成风门挡板前后压差大,风门前的管道和风门挡板易磨损。
(4)电机全速运行,导致振动大、噪声大、损耗大,轴承磨损严重;风门挡板采用执行电动机构驱动,需定期校验风门开度,使用不便维护量大。
通过调研及分析,我们针对2*180㎡烧结实际情况,选用了安川超节能高压FSDriv-MV1000型变频器,每台电机各配套一台7600KVA变频,10kV输入/10kV输出的驱动方案。
因钢铁企业环境限制,不能采用常规的通风冷却,故采用水冷空调强制散热冷却方式,使得室内外无空气交换,以保证室内空气清洁无过多金属粉尘,确保变频器运行可靠。
2 节能分析实际工频运行时电机消耗功率约为:P1=6246KW(长期运行过程中统计的平均值)预测变频改造后电机的消耗功率:根据风机的运行工艺特点,预测在变频改造后,根据变频状态消耗电能的计算式“P2=(Q实/Q定)³*P/η变频η电机”得出平均每小时消耗功率约为:P2=0.89^3×6300/0.96/0.9= 5140KWergy of the sintering plant. More than 60%. The use of high-voltage inverters can solve this problem to a large extent. After the frequency conversion transformation, the system operation tends to be safe and stable, and the energy-saving effecat significantly exceeds expectations.Keywords: main exhaust fan; high voltage frequency converter; energy saving真空断路器VCB12、14、16合闸,1#变频器经VCB3合闸后受电,拖动1#电机正常运行。

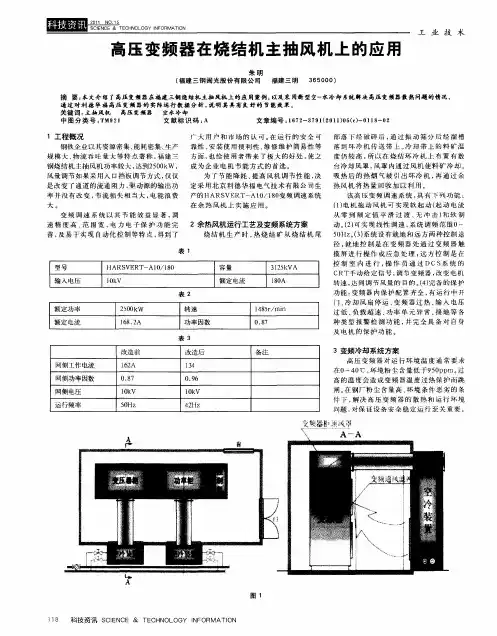

高压变频器在烧结机主抽风机上的应用摘要:本文介绍了高压变频器在福建三钢烧结机主抽风机上的应用案例,以及采用新型空-水冷却系统解决高压变频器散热问题的情况,通过对利德华福高压变频器的实际运行数据分析,说明其具有良好的节能效果。
关键词:主抽风机高压变频器空水冷却1 工程概况钢铁企业以其资源密集、能耗密集、生产规模大、物流吞吐量大等特点著称,福建三钢烧结机主抽风机功率较大,达到2500kW,风量调节如果采用入口挡板调节方式,仅仅是改变了通道的流通阻力,驱动源的输出功率并没有改变,节流损失相当大,电能浪费大。
变频调速系统以其节能效益显著,调速精度高、范围宽,电力电子保护功能完善,及易于实现自动化控制等特点,得到了广大用户和市场的认可。
在运行的安全可靠性、安装使用便利性、维修维护简易性等方面,也给使用者带来了极大的好处,使之成为企业电机节能方式的首选。
为了节能降耗、提高风机调节性能,决定采用北京利德华福电气技术有限公司生产的HARSVERT-A10/180变频调速系统在余热风机上实施应用。
2 余热风机运行工艺及变频系统方案烧结机生产时,热烧结矿从烧结机尾部落下经破碎后,通过振动筛分后经溜槽落到环冷机传送带上。
冷却带上的料矿温度仍较高,所以在烧结环冷机上布置有数台冷却风罩,风罩内通过风机使料矿冷却。
吸热后的热烟气被引出环冷机,再通过余热风机将热量回收加以利用。
该高压变频调速系统,具有下列功能:(1)电机拖动风机可实现软起动(起动电流从零到额定值平滑过渡、无冲击)和软制动。
(2)可实现线性调速,系统调频范围0~50Hz。
(3)系统设有就地和远方两种控制途径,就地控制是在变频器处通过变频器触摸屏进行操作或应急处理;远方控制是在控制室内进行,操作员通过DCS系统的CRT手动给定信号,调节变频器,改变电机转速,达到调节风量的目的。
(4)完备的保护功能:变频器内保护配置齐全,有运行中开门、冷却风扇停运、变频器过热、输入电压过低、负载超速、功率单元异常、接地等各种类型报警检测功能,并完全具备对自身及电机的保护功能。
高压变频调速系统在济钢烧结主抽风机的应用一、济钢烧结情况介绍济钢现有烧结机5 台:3 台120m2 烧结机,对应1#、2#1750m3 高炉1 台320m2 烧结机,对应3#1750m3 高炉1 台400m2 烧结机,对应1 座3200m3 高炉120m2 烧结机3 台主抽电机4000kW,风门开度100%,使用变频器没有优势。
320m2 烧结机主抽风机配套2 台5600kW 电机,2010 年7 月完成变频改造。
400m2 烧结机主抽风机配套2 台7500kW 电机,2008 年设计时选用高压变频,2009 年8 月运行,为国内首台国产8000kW 大功率变频器的应用。
二、抽风烧结工艺三、案例介绍济钢400m2 烧结主抽风机7500kW/10kV 同步电机变频器应用3.1 项目背景主抽风机是烧结生产的主要工艺设备,其风压、风量的变化,直接关系到烧结矿的产量与质量,而其电耗一般又占整个生产线的50%左右。
国内大型烧结机的主抽风机,考虑到生产安全和烧结系统不稳定的漏风率(一般30%左右),在设计、选型、制造等环节都适当放大(一般放大10%),造成风机普遍偏大。
因为电动机功率大,2008 年时,行业基本采用降压启动或变频启动,启动结束后将电动机切换到工频运行。
该方式启动稳定,对电网冲击减小,缺点是运行时靠调节风门挡板来调节烧结机生产需要的风量,而且一般风门开度都在45%~65%之间,电能的损失和浪费明显。
如果用变频器控制,可将风门全开,通过调节变频器频率来得到烧结机生产需要的风量,可节能20%以上。
400m2 烧结机主抽设计高压变频器,基于以下认识:1)除尘风机使用变频的经验和节电效益2)320m21500KW 成品除尘风机的成功投运经验。
3)对主抽变频进行节电测算,节电率保守估计20%,年效益近千万元4)烧结主抽使用变频是发展趋势,济钢愿先吃螃蟹,愿尝试相应风险3.2 设备参数济钢。
河钢唐钢烧结主抽风机变频节能改造与实践张丹【摘要】能源短缺和环境污染是人类当前共同面临的世纪性难题.我国自然资源总量排世界第七位,能源资源总量约4万亿吨标准煤,居世界第三位,但我国人口众多,能源资源相对匮乏.而作为我国在电力方面重点推广的节能技术之一的高压大功率变频调速技术,对于节能方面有着明显的效果.我国高压电动机总容量在1.5亿千瓦以上(不包括低压电动机),大部分为风机泵类负载,这些电动机大都由6kV/10kV驱动,它们大多工作在高能耗、低效率状态.如可根据所需的流量调节转速,就可获得很好的节电效果,一般可节电20%~50%.%Energy shortage and environmental pollution are the century problems that human beings are facing.China's total natural resources ranked seventh in the world,the total energy resources of about 4 trillion tons of standard coal,ranking third in the world,but China's population is large,the energy resources are relatively scarce.As one of the key energy-saving technologies in China,high voltage and high power variable frequency speed regulation technology has obvious effect on energy saving.China's high voltage motor total capacity of 150 million kilowatts or more (not including low voltage motor),the majority of fan and pump load,the motor is mostly driven by6kV/10kV,most of them work in the high energy consumption and low efficiency.If you can adjust the speed according to the required flow,you can get very good power-saving effect,generally can save electricity 20%~50%.【期刊名称】《电子测试》【年(卷),期】2017(000)014【总页数】2页(P97-98)【关键词】烧结;主抽风机;变频;节能;改造【作者】张丹【作者单位】河钢集团唐钢公司炼铁部,河北唐山,063000【正文语种】中文唐钢炼铁部南区烧结车间360m2烧结机是与南区高炉车间3200m³高炉配套的生产设施,于2006年8月份开始筹建,并于2007年8月份正式投产运行。
烧结系统主抽风机的变频生产与节能
应用
摘要
随着自动化控制技术的不断进步,冶金行业对自动化高效化、节能化有了更
高的要求,本文采用高压变频控制技术对烧结主抽风机同步电动机在启动过程中
实现降压、降噪、减少电网高次谐波,并在生产时可控调速,以达到节能省电效果。
关键词:高压变频器变频控制节能环保
1前言
高压大功率同步电动机是当前烧结主抽风机的常规配置,也是钢铁企业烧结
工序中的核心设备。
烧结主抽风机的起动多采用降压起动,起动电流通常是额定
电流的 3~5 倍,不仅严重冲击电网和电网中的其他用电设备,而且冲击电流导
致电动机振动大、发热快、绝缘易老化。
因烧结工艺参数或配料变化,通常采用
调节主抽风机风门开起度的方式来调节烧结机风箱的风压和风量,但是电动机的
输出功率几乎不变,导致电能较大浪费。
因此,采用先进的高压变频技术实现主
抽风机的起动和调速控制,是烧结生产提高产量和质量、降低能耗的重要措施。
2高压变频器的工作原理和系统组成
2.1高压变频器的工作原理
变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元等组成,三相高压电进入高压开关柜,经输入降压和移相等
处理后为功率柜中功率单元供电;其次,变频控制柜中的控制单元对功率柜中功
率单元进行整流、逆变控制、检测等处理,使得频率可以根据需要通过操作界面
给出;最后,控制柜中控制单元将控制信息发送至功率单元中进行整流、逆变等
调整,输出所需等级的电压,基本控制原理如图1所示。
图1
电机的转速满足如下的关系式:
n =(1-s)60f/P
=F×(1-s)(P:电机极对数;f:电机运行频率;s:滑差)从式中看出,
电机的同步转速F(F=60f/P)正比于电机的运行频率f,由于滑差s一般情况下
比较小(0~0.05),电机的实际转速n约等于电机的同步转速n。
,所以调节了
电机的供电频率f,就能改变电机的实际转速。
电机的滑差s和负载有关,负载
越大则滑差增加,所以电机的实际转速还会随负载的增加而略有下降。
2.2高压变频器的系统组成
高压变频器采用功率单元串联多电平拓扑结构,由移相变压器柜、功率单元
柜和控制柜组成,输出 PWM 电压波形,多个功率单元移相串联,电压叠加,完
成变压、变频功能;输入侧的变压器采用移相方式,可有效消除对电网的谐波污染。
这种组成结构具有谐波小、功率因数高的优异性能。
变频调速时,变频装置通过内置的 PID 控制器输出 4~20mA 信号给励磁调
节器,实时控制同步电动机的励磁电流。
改造前同步电动机的工频起动采用水电阻方式,通过调节风机风门开度来控
制风压和风量,改造后,保留原水电阻软起动装置及原高压柜,增加了变频高压
馈电柜、变频高压输入柜、变频高压输出柜、移相变压器柜、变频器功率单元柜、控制柜,结合烧结大系统使用的PLC施耐德M580 BMEP586040控制器作为检测与
控制系统,与原来的励磁柜和工频装置共同构成新的变频控制及切换系统,电气主回路如图 2所示。
图2
3烧结主抽风机变频运行的开机与停机操作
3.1烧结主抽风机变频运行的开机操作
①开机前操作人员检查确认风门已关闭、风机油泵油压正常;
②打开风机冷却水阀门,打开变频器空水冷进、回水阀,
③把现场操作台1SA转换开关转到“变频”位置。
⑤ 把星点柜在综保上的差动速断、差动保护退出并确认;
④变频器启动及调速方式有两种:
1.
工控上位机启动及调速:把现场操作台2SA转换开关转到“远程”位置和“SS1” 转换开关转到“电脑调速”位置,先点击工控上位机画面“空水冷”的“启动/停止”按钮, 空水冷“运行”变红,接着点击工控上位机画面“QF3” 的“合闸”按钮,QF3柜状态显示变红,待工控上位机画面“变频器”的“变频
器就绪”变亮后,点击工控上位机画面“变频器”的“启动”按钮。
“QF4”合闸变红,说明变频器已启动,电机频率从0HZ慢慢上升到最低频率(30HZ),当电机转速达到最低频率30Hz稳定后,才开始调风门,风门每次按5%调整。
风门到90%后操作人员可按生产要求调速。
2.
操作台启动及调速:把现场操作台2SA换开关转到“就地”位置和“SS1” 转换开关转到“本地调速”位置,把调速切换钮子开关打到“操作台调速”,然后先点击工控上位机画面“空水冷”的“启动/停止”按钮,接着点击工控上位机画面“QF3” 的“合闸”按钮,QF3柜状态显示变红,待工控上位机画面“变频器”或现场操作台的“变频器就绪”变亮后,然后按下现场操作台变频器启动按钮“SF”3~5秒松开,说明变频器已启动,电机频率从0HZ慢慢上升到最低频率(30HZ),当电机转速达到最低频率30Hz稳定后,操作人员才开始调风门,风门每次按5%调整。
风门到90%后操作人员可按主控要求在操作台“频率数显变送表”PF上设定频率调速。
3.2烧结主抽风机变频运行的关机操作
变频器关机有三种:
1.
上位机停机:操作人员点击工控上位机画面“变频器”的“停机”按钮,变频器停机,变频器的输出柜分闸,然后点击工控上位机画面“QF3” 的“分闸”按钮,变频器输入柜分闸,最后通知配电工停变频电源馈电柜。
空水冷在变频器停机5到10分钟后在工控上位机画面上再次点击“空水冷”的“启动/停止”按钮,空水冷停机。
2.
操作台停机:按下现场操作台变频器停止按钮“SS”3~5秒松开,变频器停机,变频器的输出柜分闸,然后点击工控上位机画面“QF3” 的“分闸”按钮,变频器输入柜分闸,最后通知配电工停变频电源馈电柜。
空水冷在变频器停机5
到10分钟后在工控上位机画面上再次点击“空水冷”的“启动/停止”按钮,
空水冷停机。
3.
急停操作:在上位机、操作台和变频器控制柜各有一个急停按钮,当发生严
重设备事故和人身事故等紧急情况,只要一拍(按)任何一个急停按钮就能够紧
急停机。
操作画面如图3:
图3
4高压变频器的节能应用
变频器的投用之所以节能,主要在于全速运行中浪费的电能节约下来。
尤其
是闭环调速系统实现了按需拖动,几乎完全消除了拖动系统在运行过程中的浪费。
事实上,变频器是通过轻负载降压实现节能的,当需要较小的风量时刻,电机会降
低速度,风机的耗能跟转速成正比,所以电机的表距会急剧下降,节能效果明显。
其实,冶金、电力等行业实现的具体效果就是如下几点:
①进一步提高电能变换效率,降低待机损耗;
②避免电力公害,尽量减少电流谐波,提高功率因数;
③提高电源装置和系统的电磁兼容性;
④降低电噪声;
⑤实现高性能可控性。
