压力式泡沫比例混合装置(型号：PHYM24/10、PHYM24/15、PHYM32/20、PHYM32/25、PHYM32/30、PHYM48/40、PHYM48/50、PHYM48/55、PHYM64/60、PHYM64/76、PHYM64/80、PHYM80/100、PHYM100/110、PHYM120/130)使用说明书制造商：天津渤盾消防设备有限公司地址：天津市津南区小站工业园电话：传真：邮编：300353目录一、概述 (1)二、产品规格及型号 (2)三、结构及工作原理 (2)四、性能参数与结构尺寸 (3)五、安装 (5)六、使用方法 (5)七、维护和保养 (7)八、故障排除 (7)九、保修范围 (7)一、概述PHYM系列压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫按一定的比例进行自动混合，输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生喷射空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一）。
广泛用于扑灭甲（液化烃除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍配置使用的消防设备。
图一、PHYM系列泡沫灭火示意图二、产品规格及型号PHYM系列贮罐压力式泡沫比例混合装置按填盛方式分隔膜式、普通型；按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3%或6%，亦可提供8%的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/s，贮罐容积有1000-15000L不同规格。
根据所需要的混合液流量和泡沫喷射时间，比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHYM系列贮罐压力式泡沫比例混合装置的型号意义标记示例：PHYM32/55-6 表示最大流量为32L/S,泡沫液储罐容积为5.5M3，混合比为6%的隔膜型压力式比例混合装置。
PHY系列压力式比例混合装置使用说明书卫辉市恒安达消防设备有限公司目录目录 (2)一、产品特点及用途 (3)图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图 (3)二、产品规格及型号 (3)PHY系列压力式泡沫比例混合装置的型号意义 (3)三、结构及工作原理 (4)(一)普通型贮罐 (4)(二)隔膜型贮罐 (5)四、性能参数 (5)表一、PHY系列贮罐压力式泡沫比例混合装置性能参数表 (5)表二、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） (5)表三、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） (6)图二、贮罐压力式泡沫比例混合装置工作原理图 (6)五、安装 (7)六、使用方法 (8)（一）使用条件 (8)（二）普通型压力式泡沫比例混合装置使用方法 (8)（三）隔膜型压力式泡沫比例混合装置使用方法 (9)七、维护和保养 (9)一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，高、中、低倍数泡沫灭火系统。
该装置混合液流量12-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHY系列压力式比例混合装置使用说明书目录目录 (2)一、产品特点及用途 (3)图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图 (3)二、产品规格及型号 (3)PHY系列压力式泡沫比例混合装置的型号意义 (3)三、结构及工作原理 (4)(一)普通型贮罐 (4)(二)隔膜型贮罐 (5)四、性能参数 (5)表一、PHY系列贮罐压力式泡沫比例混合装置性能参数表 (5)表二、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） (5)表三、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） (6)图二、贮罐压力式泡沫比例混合装置工作原理图 (6)五、安装 (7)六、使用方法 (8)（一）使用条件 (8)（二）普通型压力式泡沫比例混合装置使用方法 (8)（三）隔膜型压力式泡沫比例混合装置使用方法 (9)七、维护和保养 (9)一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHY系列压力式比例混合装置使用说明书目录目录............................................................一、产品特点及用途...............................................图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图..........二、产品规格及型号 (3)PHY系列压力式泡沫比例混合装置的型号意义 (3)三、结构及工作原理...............................................(一)普通型贮罐 (4)(二)隔膜型贮罐 .................................................四、性能参数.....................................................表一、PHY系列贮罐压力式泡沫比例混合装置性能参数表..............表二、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） (5)表三、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） (6)图二、贮罐压力式泡沫比例混合装置工作原理图 (6)五、安装 (7)六、使用方法 (8)（一）使用条件 (8)（二）普通型压力式泡沫比例混合装置使用方法 (8)（三）隔膜型压力式泡沫比例混合装置使用方法 (9)七、维护和保养 (9)一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
压力式泡沫比例混合装置使用说明及操作规程Last revision on 21 December 2020压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沬比例混合装置由泡沬罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沬液按一定的比例进行自动混合，输出泡沬混合液供泡沬产生及喷射设备产生空气泡沬进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沬比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沬混合比一般为3%或6%,亦可提供8%的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S,贮罐容积为1000-16000L不同规格=根据所需要的混合液流量和泡沬喷射时间、比例混合器和泡沬罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过岀液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过时即能自动泄压，以保持装置安全。
（一）普通型山于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。

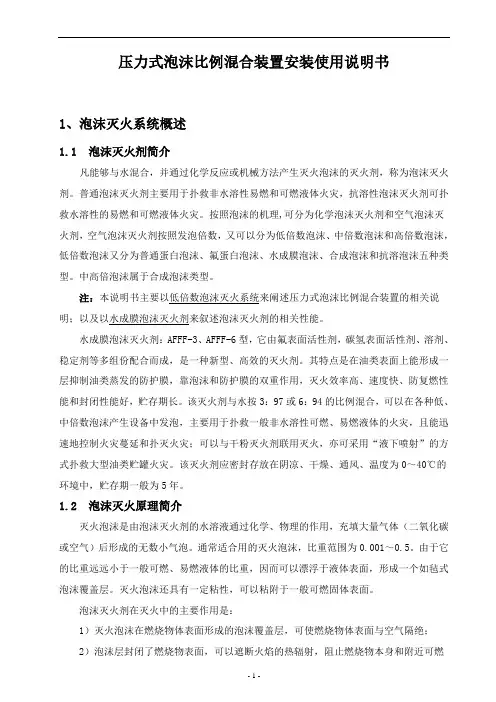

压力式泡沫比例混合装置安装使用说明书1、泡沫灭火系统概述1.1 泡沫灭火剂简介凡能够与水混合，并通过化学反应或机械方法产生灭火泡沫的灭火剂，称为泡沫灭火剂。
普通泡沫灭火剂主要用于扑救非水溶性易燃和可燃液体火灾，抗溶性泡沫灭火剂可扑救水溶性的易燃和可燃液体火灾。
按照泡沫的机理,可分为化学泡沫灭火剂和空气泡沫灭火剂，空气泡沫灭火剂按照发泡倍数，又可以分为低倍数泡沫、中倍数泡沫和高倍数泡沫，低倍数泡沫又分为普通蛋白泡沫、氟蛋白泡沫、水成膜泡沫、合成泡沫和抗溶泡沫五种类型。
中高倍泡沫属于合成泡沫类型。
注：本说明书主要以低倍数泡沫灭火系统来阐述压力式泡沫比例混合装置的相关说明；以及以水成膜泡沫灭火剂来叙述泡沫灭火剂的相关性能。
水成膜泡沫灭火剂：AFFF-3、AFFF-6型，它由氟表面活性剂，碳氢表面活性剂、溶剂、稳定剂等多组份配合而成，是一种新型、高效的灭火剂。
其特点是在油类表面上能形成一层抑制油类蒸发的防护膜，靠泡沫和防护膜的双重作用，灭火效率高、速度快、防复燃性能和封闭性能好，贮存期长。
该灭火剂与水按3：97或6：94的比例混合，可以在各种低、中倍数泡沫产生设备中发泡，主要用于扑救一般非水溶性可燃、易燃液体的火灾，且能迅速地控制火灾蔓延和扑灭火灾；可以与干粉灭火剂联用灭火，亦可采用“液下喷射”的方式扑救大型油类贮罐火灾。
该灭火剂应密封存放在阴凉、干燥、通风、温度为0～40℃的环境中，贮存期一般为5年。
1.2 泡沫灭火原理简介灭火泡沫是由泡沫灭火剂的水溶液通过化学、物理的作用，充填大量气体（二氧化碳或空气）后形成的无数小气泡。
通常适合用的灭火泡沫，比重范围为0.001～0.5。
由于它的比重远远小于一般可燃、易燃液体的比重，因而可以漂浮于液体表面，形成一个如毡式泡沫覆盖层。
灭火泡沫还具有一定粘性，可以粘附于一般可燃固体表面。
泡沫灭火剂在灭火中的主要作用是：1）灭火泡沫在燃烧物体表面形成的泡沫覆盖层，可使燃烧物体表面与空气隔绝；2）泡沫层封闭了燃烧物表面，可以遮断火焰的热辐射，阻止燃烧物本身和附近可燃物质的蒸发；3）泡沫析出的液体对燃烧表面进行冷却；4）泡沫受热蒸发产生水蒸气可以降低燃烧物附近氧的浓度。
PHY系列压力式比例混合装置使用说明书目录一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHY系列压力式泡沫比例混合装置的型号意义标记示例：容积为3000L、比例混合器流量32L/S，卧式，带隔膜的压力式泡沫比例混合装置，标记为PHYM32/30。
三、结构及工作原理PHY系列压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
压力式泡沫比例混合装置安装使用说明书(存档)一、设备介绍压力式泡沫比例混合装置是一种用于灭火救援的设备，它可以将泡沫液和水按照一定比例混合后喷射出来，用以扑灭火灾。
本装置包含以下组件：•压力式泡沫混合器：用于将泡沫液和水混合，确保混合比例正确。
•液位开关：用于检测泡沫液的液位，确保持续供液。
•泡沫液箱：储存泡沫液的容器。
•压力水箱：储存压力水源的容器。
•喷水枪：用于喷射混合后的泡沫液。
二、安装步骤1.安装泡沫混合器: 将泡沫混合器安装在固定的位置上，接好进出水管道，紧固螺栓。
2.安装液位开关: 液位开关要安装在泡沫液箱中，确保能够准确检测液位。
注意，液位开关的高度应该低于液位高度。
3.安装泡沫液箱和压力水箱：将泡沫液箱和压力水箱按照要求安装在固定位置上。
注意泡沫液箱和压力水箱的高度相对应。
4.连接进水管道：将进水管道连接至压力水箱，确保水源正常。
5.连接出水管道：将出水管道连接至泡沫混合器和喷水枪，确保正常可用。
三、使用步骤1.液位检查：在使用前，要确保泡沫液箱中的液位充足，否则液位开关将无法正常工作。
如果液位不足，需要及时补充泡沫液。
2.连接电源：连接电源，并保证电源接地正常。
3.开启压力水源：打开水阀，确保压力水箱中的水源充足。
4.调整泡沫比例：根据实际情况调整泡沫混合器中泡沫液和水的比例。
常见的比例为3%-6%。
5.调节水压：根据喷水枪的需要，调节压力水箱的水压。
通常喷水枪需要的压力为0.5～1.2MPa。
6.操作喷水枪：调整喷水枪的喷射方式，选择适当的喷雾形式进行扑灭火灾。
四、维护保养1.泡沫液箱要定期清洗，清除内部杂物。
2.液位开关要定期检查灵敏度，确保正常工作。
3.压力水箱要定期检修，保证管路不阻塞，水流畅通。
4.泡沫混合器要定期清洗，防止堵塞影响泡沫比例。
5.喷水枪要定期检查喷水效果，并清洗。
五、注意事项1.操作前必须了解设备的使用说明，以免操作不当造成安全事故。
2.操作人员要熟知设备的组件和工作原理，对设备的故障进行及时处理，保证设备正常工作。
压力式泡沫比例混合装置使用说明及操作规程压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液经过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再经过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
PHYM压力式泡沫比例混合装置使用说明书新乡市金升消防科技有限公司一、初次灌注泡沫液的方法：a.关闭排液阀、开启胶囊排气阀、水腔排气阀、水腔放水阀.b. 打开法兰盖、可用手摇泵向胶囊内加注泡沫液。
加注泡沫液应当缓慢进行，过快时，会引起泡沫溅起，无法进行加注工作。
亦可用电动加液泵从排液阀处向胶囊内加注泡沫液。
c.当泡沫液从胶囊排气阀中溢出时，可认为泡沫液已注满。
关闭阀胶囊排气阀.d.试水时，打开水腔排气阀，打开进水阀，通入压力水，当排气阀喷出水后即可关闭，使贮罐处于常备状态。
平时设备的全部阀门均应处于关闭状态。
二、供应泡沫混合液的方法：a.当起动消防水泵，并且管道有压力水后，先开起进水阀.b.调节系统出口阀的开度，使压力表显示达到泡沫比例混合装置的额定工作压力，并稳定在一定的数值。
c.当贮罐内进入压力水并且压力升到工作压力后，即可打开出液阀，泡沫混合液即自动调节混合比，并且开始向系统输出泡沫混合液。
d.停止供液时，应先关闭出液阀（以免压力水倒灌流入泡沫液橡胶袋内），然后关闭其他阀门，同时停泵，停止工作。
三、启用前进行设备调试的操作方法：a.关闭所有阀门，开启排气阀.b.系统主管道通水后，开启进水阀，向罐体内灌水，灌满为止，然后关闭阀3.c.打开法兰盖，从加液口向罐内加泡沫液（占罐体容量的15%左右），此时多余的水会从排气阀溢出，加液完毕关闭阀.d.重新启动消防泵向系统管道送水后，开启进水阀，观察压力表，显示压力应在允许的压力范围内（~0.6MPa时），此时便可以打开出液阀，进行泡沫系统的试验工作。
e.试验完毕，先关闭出液阀，再关闭进水阀，然后开启排气阀泄压，当压力表显示为0时，打开排液阀，放尽所有残液，并利用消防泵压力水把罐体及管道冲洗，吹干后，重新灌装新泡沫液。
四、灌装泡沫液及供应泡沫混合液的操作方法：a.检查贮罐应该干燥、清洁，关闭所有阀门，开启排气阀，打开加液口法兰盖，向罐内缓慢的加入泡沫液，正常情况下，泡沫液一定加满贮罐，然后将法兰盖紧固好，关闭全部阀门。
PHY系列压力式比例混合装置使用说明书卫辉市恒安达消防设备有限公司目录目录 (2)一、产品特点及用途 (3)图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图 (3)二、产品规格及型号 (3)PHY系列压力式泡沫比例混合装置的型号意义 (3)三、结构及工作原理 (4)(一)普通型贮罐 (4)(二)隔膜型贮罐 (5)四、性能参数 (5)表一、PHY系列贮罐压力式泡沫比例混合装置性能参数表 (5)表二、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） (5)表三、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） (6)图二、贮罐压力式泡沫比例混合装置工作原理图 (6)五、安装 (7)六、使用方法 (8)（一）使用条件 (8)（二）普通型压力式泡沫比例混合装置使用方法 (8)（三）隔膜型压力式泡沫比例混合装置使用方法 (9)七、维护和保养 (9)一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，高、中、低倍数泡沫灭火系统。
该装置混合液流量12-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
压力式泡沫比例混合器安全操作规程一、工作原理当消防压力水流经该设备时，比例混合器将其按比例分流，其中一部分水进入胶囊的泡沫液储罐夹层，挤压胶囊，置换出等体积的泡沫液与其余管道内的消防水混合为一定比例的泡沫混合液，并输送给泡沫产生设备。
二、使用方法1．装泡沫液待备状态前应先给胶囊内加满泡沫原液。
方法如下：a：灌装泡沫液时应先打开罐体排气阀，胶囊排气阀，同时应打开上部泡沫液灌装口、储罐进水口，关闭胶囊排液阀和储罐出水口。
b：打开进水阀给罐体和胶囊夹层内灌装300—1000L清水，是胶囊漂浮、完全展开。
c：然后将连接泡沫液灌装泵的胶管插入上部泡沫液灌装口，将泡沫液灌到胶囊内，同时打开储罐排水阀，缓慢排出罐体和胶囊夹层的清水。
灌装足量的泡沫液或至泡沫液充满胶囊并从胶囊顶部排气口溢出，停止灌装泡沫。
d：灌装结束后应保持储罐进水阀，出水阀常开，其余阀门常关，设备进入正常待背状态。
2．使用操作当压力式泡沫比例混合器与相应的消防管线连接完成后，必须保持储罐进出口常开，其他阀门包括消防线上阀门关闭。
当连接的1号罐区储罐出现火情时，应立即开启对应储罐的消防线上蝶阀，然后通过开启储罐进口管线上闸阀，观察储罐压力表压力，达到0.6MPa时，开启储罐出口管线上的阀门，混合液即通往火情油罐进行灭火。
3．4．更换泡沫液泡沫液用完或者贮藏期超过有效期的，应当充新的泡沫液。
在重新充装之前应对胶囊进行全面的清洗。
打开储罐排水阀和胶囊排液阀，放尽胶囊内的泡沫液，然后从储罐上部的胶囊排气口接入氮气进行吹扫将胶囊内的泡沫残液吹尽。
关闭胶囊排气阀和胶囊排液阀，从胶囊下部灌装口向胶囊注入清水，清洗胶囊内表面，最后打开胶囊排液阀，开启连接氮气的胶囊排气阀，将胶囊内额水吹出，并继续吹胶囊30分钟，把胶囊内的水彻底吹干。
重新灌装泡沫液。
