dpi 104 数字式标准压力表说明书
数字式标准压力表说明书
1. 产品概述
数字式标准压力表是一种用于测量液体和气体的压力的仪表。
它采用数字显示屏来显示测量结果，具有精确度高、测量范围广、操作简便等特点。
2. 技术参数
- 测量范围：0-100 psi
- 精确度：±0.5% FS
- 输入电压：9V DC
- 工作温度：0-50°C
- 存储温度：-20-70°C
- 外观尺寸：150mm×80mm×35mm
3. 使用方法
- 将数字式标准压力表连接到待测压力系统，确保连接牢固。
- 打开数字式标准压力表的开关。
- 压力数值将显示在数字显示屏上。
- 在测量完成后，关闭数字式标准压力表的开关。
- 断开数字式标准压力表与待测压力系统的连接。
4. 注意事项
- 请勿将数字式标准压力表用于超过其测量范围的压力。
- 在使用过程中，避免碰撞和摔落，以防损坏。
- 避免进水和潮湿环境，以防止短路或电气故障。
- 请勿进行自行维修或改装，如需维修，请联系售后服务。
本说明书仅为数字式标准压力表的简要介绍和使用方法，详细的技术参数和注意事项请参考产品附带的完整说明书。
若有任何问题，请随时与售后服务联系。
数显压力表说明书一、产品概述数显压力表是一种采用先进数字技术，能够精确测量压力并以数字形式显示测量结果的仪器。
它具有高精度、高稳定性、易于读取和操作等优点，广泛应用于工业生产、实验室、医疗设备等领域。
二、工作原理数显压力表的核心部件是压力传感器，它能够将压力信号转换为电信号。
这些电信号经过放大、滤波和模数转换等处理后，被微处理器计算和处理，并最终以数字形式显示在液晶屏幕上。
三、主要技术参数1、测量范围：根据不同型号，可覆盖从几个单位到数千个单位的压力范围。
2、精度等级：通常达到 01%、02%、05%等不同的精度级别。
3、显示分辨率：能够清晰显示到小数点后几位。
4、工作温度：在一定的温度范围内能够正常工作，确保测量精度。
5、电源：一般采用电池供电或外接电源。
四、产品特点1、数字显示直观清晰，读数方便准确，避免了指针式压力表的读数误差。
2、高精度测量，能够满足各种对压力测量精度要求较高的场合。
3、具有自动关机功能，节省电量，延长电池使用寿命。
4、具备压力单位切换功能，可在不同压力单位之间自由切换，如帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）、巴（bar）、磅力/平方英寸（psi）等。
5、可记录和存储测量数据，方便后续分析和处理。
五、产品外观及部件说明1、显示屏：用于显示压力测量值、单位、电池电量等信息。
2、按键：用于设置参数、切换单位、查看历史数据等操作。
3、压力接口：用于连接被测压力源。
4、电池仓：用于安装电池。
六、安装与连接1、选择合适的安装位置，确保压力表能够稳定安装，并且便于观察和操作。
2、在连接被测压力源之前，确保压力接口清洁，无杂物和污垢。
3、使用合适的连接管件和密封件，将压力表与压力源紧密连接，防止泄漏。
七、操作指南1、开机：按下电源键，仪表开机，显示屏显示当前压力测量值。
2、单位切换：通过按键操作，选择所需的压力单位。
3、数据存储与查看：在测量过程中，可按下存储键保存当前测量数据，通过特定按键操作可查看历史存储数据。
智能数字压力表使用说明书杭州美仪自动化有限公司U-SUP-Y810-MYCN 6第6版杭州美仪自动化有限公司前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-SUP-Y810-MYCN6第六版2020年12月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单使用注意事项●在不需要使用背光的情况下，请关闭背光，以延长电池使用时间。
●长期不使用产品的情况下，请取出电池。
目录第一章产品概述 (1)第二章主要特点 (2)第三章技术参数 (3)第四章显示与按键功能概述 (5)4.1显示界面 (5)4.2压力表校准 (8)4.3按键功能说明 (8)第五章尺寸结构与安装 (10)第六章代码说明 (11)第七章注意事项 (12)第八章质保及售后服务 (13)第一章产品概述第一章产品概述高精度数字压力表，内置高精度压力传感器，能够准确的实时显示压力，并且具有精度高，长期稳定性好的特点。
本产品配备段式液晶显示屏，具有清零、背光、开关机、单位切换多项功能，操作简单，安装方便。
本产品采用优质304不锈钢壳体和接头，抗震性好，能够测量气体、水、油等对不锈钢无腐蚀的介质。
本产品适合于便携式压力测量、设备配套、校验设备等压力测量应用。
第二章主要特点第二章主要特点●一键清零，使用方便。
●优质304不锈钢壳体和接头，抗震耐用。
●多种测量单位，一键切换，使用更省心。
●具有温度补偿，温漂系数小，测量更精准。
数字显示压力表说明书
摘要：
1.数字显示压力表的简介
2.数字显示压力表的工作原理
3.数字显示压力表的使用方法
4.数字显示压力表的维护与保养
5.数字显示压力表的说明书概述
正文：
【数字显示压力表的简介】
数字显示压力表是一种能够将压力信号转化为数字信号显示在显示器上的测量仪器。
它具有高精度、高稳定性、易于读数等优点，被广泛应用于各种工业生产场景中，如石油、化工、冶金等行业。
【数字显示压力表的工作原理】
数字显示压力表的工作原理主要是通过传感器将压力信号转化为电信号，然后通过处理器对电信号进行处理并在显示器上显示出来。
传感器通常采用应变片式传感器或半导体传感器，它们能够将受到的压力转化为电信号。
处理器则负责对电信号进行放大、滤波、模数转换等处理，使得显示器能够显示出准确的压力值。
【数字显示压力表的使用方法】
在使用数字显示压力表之前，需要先检查压力表的表头和传感器是否完好，并确保它们是否已经正确连接。
然后，打开压力表的电源，并调整它的零
点。
在测量压力时，需要将压力表的传感器连接到被测压力的管道上，并等待压力表显示稳定后再读取压力值。
【数字显示压力表的维护与保养】
为了保证数字显示压力表的测量精度和稳定性，需要定期对它进行维护和保养。
具体来说，需要定期更换电池，定期清洁显示器和传感器，以及定期校验压力表的零点和量程。
【数字显示压力表的说明书概述】
数字显示压力表的说明书是一本包含了压力表的简介、工作原理、使用方法、维护与保养、故障排除等内容的手册。
通过阅读说明书，用户可以了解压力表的基本信息，掌握它的使用方法，以及了解如何维护和保养它。

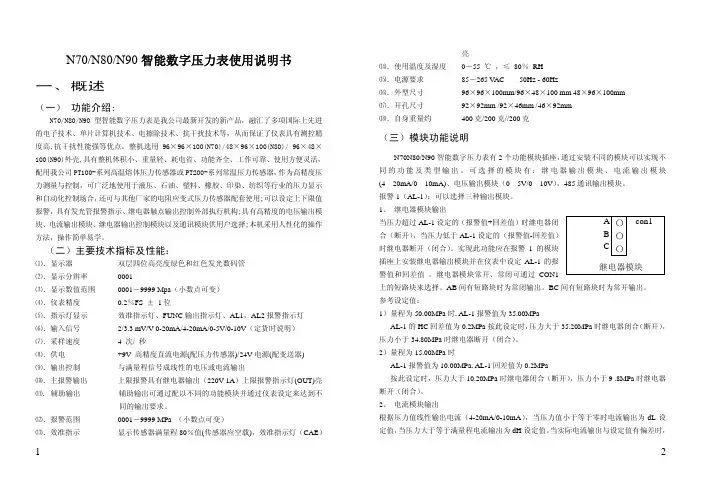

N70/N80/N90智能数字压力表使用说明书一、概述（一）功能介绍:N70/N80/N90型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。
整机选用96×96×100(N70)/48×96×100(N80)/ 96×48×100(N90)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。
（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、FUNC输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。
⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示灯（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明N70N80/N90智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。

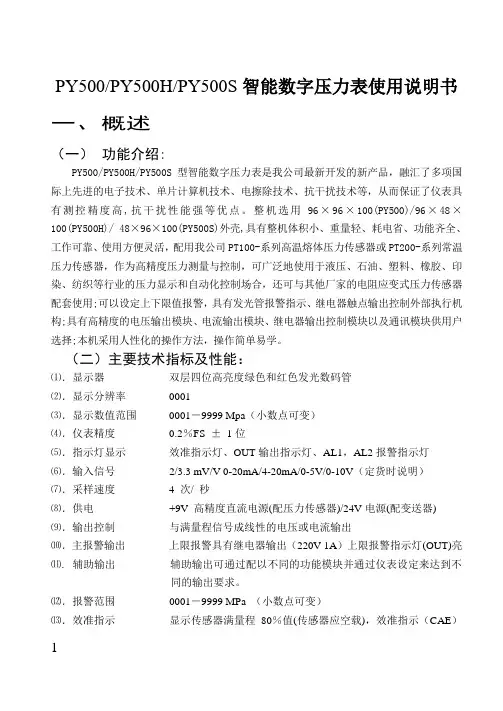

PY500/PY500H/PY500S智能数字压力表使用说明书一、概述（一）功能介绍:PY500/PY500H/PY500S型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。
整机选用96×96×100(PY500)/96×48×100(PY500H)/ 48×96×100(PY500S)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。
（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、OUT输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。
⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明PY500/PY500H/PY500S 智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。
BGL－801Y数字远传压力表/UploadFiles/201132815343631.gif产品说明：欢迎使用本公司研发生产的数字压力远传表，这是一款把压力信号转换为电信号，输出为4-20mA的国际标准信号，传送距离可达到1-3公里的压力表。
本表拥有独立的知识产权，与传统的电阻远传压力表相比具有诸多优点：寿命高；传送精度高；采用2根线传送数据，接线简单，成本低。
一、产品简介1. 单位：Mpa 、kgf/cm2、psl、Bar、默认为Mpa。
2. 电流输出为4-20ma的国际标准信号。
二、接线方式及功能设置1. 红线接变频器24V‘电源+’，绿线接变频器‘电流输入+’，变频器‘电流输入—’和变频器24V‘电源一’用线短接。
2. 短按‘复位’键切换单位，顺序依次为Mpa→kgf/cm2→PSL→Bar断电不保存单位。
3. 长按‘复位’键5秒后全显，强制归零。
三、报警描述显示“ERO”：压力超过最大压力值可长按“复位”键5秒复位。
四、性能和技术参数精度：常温（25±5℃）不大于满量程的1%/0.5%零点：4mA满量程：20mA工作范围：0—0.6Mpa 0-1.0Mpa 0-1.6Mpa 0-2.5Mpa直流电压：12-24V（带反向保护）显示单位：Mpa kgf/cm2 PSL Bar外形尺寸：80mm厚度：48mm压力接口：20*1.5mm型号：BGL-801Y功耗：1W使用环境温度：-40℃——70℃五、注意事项：1. 产品在使用时请避免在阳光下暴晒，避免在高温下工作。
2. 本产品防水等级为防溅型，但经常雨淋或潮湿会影响产品的使用寿命。
3. 雷击可能会导致本产品损坏，所以在雷雨天气应暂时切断电源。
PY500/PY500H/PY500S智能数字压力表使用说明书一、概述（一）功能介绍:PY500/PY500H/PY500S型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。
整机选用96×96×100(PY500)/96×48×100(PY500H)/ 48×96×100(PY500S)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。
（二）主要技术指标及性能：⑴．显示器双层四位高亮度绿色和红色发光数码管⑵．显示分辨率0001⑶．显示数值范围0001－9999 Mpa（小数点可变）⑷．仪表精度0.2％FS ±1位⑸．指示灯显示效准指示灯、OUT输出指示灯、AL1，AL2报警指示灯⑹．输入信号2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V（定货时说明）⑺．采样速度 4 次/ 秒⑻．供电+9V 高精度直流电源(配压力传感器)/24V电源(配变送器)⑼．输出控制与满量程信号成线性的电压或电流输出⑽．主报警输出上限报警具有继电器输出（220V 1A）上限报警指示灯(OUT)亮⑾.辅助输出辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。
⑿．报警范围0001－9999 MPa （小数点可变）⒀．效准指示显示传感器满量程80％值(传感器应空载)，效准指示（CAE）亮⒁．使用温度及湿度 0－55 ℃ ，≤ 80％ RH ⒂．电源要求 85－265 V AC 50Hz - 60Hz⒃．外型尺寸 96×96×100mm/96×48×100 mm 48×96×100mm ⒄．开孔尺寸 92×92mm /92×46mm /46×92mm ⒅．自身重量约 400克/200克//200克（三）模块功能说明PY500/PY500H/PY500S 智能数字压力表有2个功能模块插座，通过安装不同的模块可以实现不同的功能及类型输出。
MIK-YC180数字远传压力表(4-20mA电流输出型)软件操作使用说明书版本号：MIK201604键(Loc)参数；键修键，显示本组下一个参数名；按键可以顺序翻阅参数名称，按步骤②对需要修改的参数进行设置。
查阅或设置第一组参数最键将退出设置；键可以键，（I-20）——20mA(Sn)——输入信号类型选择(信号类型改变时，必须在点按键后，再常按键退出参数设置状态，已使内部AD重新配置)（dot）――测量显示小数点位置选择（d-En）――多点标定允许：标定禁止：标定允许（d-n0）――标定点数（2～9点）(标定点数改变时，必须在点按键后，再常按键退出参数设置状态，已使内部配置重新生效)（d-00）――测量点0对应的显示及采样值（d-01）――（d-o8）――各测量点对应的显示及采样值标定操作【标定方法】1根据传感器量程及激励恒流确定输入范围;2信号范围确定后，进入第二组参数，查看参数，若参数发生变更，必须点按键确认保存，再常按键退出设置状态已使内部AD重新配置生效，若值没有变更，则继续操作;3根据显示需要设置、参数;4设置参数为允许，（仅当允许时，方可显示设置后续参数）;5根据所选压力传感器，确认标定点数并设置，若参数发生变更，也必须点按键保存，再常按键退出设置状态已使内部配置重新生效，若值没有变更，则继续操作; 6点按键到参数，设置为起始点压力显示值，并将闪烁位移到最高位（千位），待压力稳定，点按键采样该点并保存;7按步骤6设置并采样其它压力点，压力标定结束点只显示到在参数规定的点数;8点按键确认后显示参数时，表明标定结束，若重新标定，点按键，按⑥～⑦操作;9长按键不松开，退出第二组参数。
注意：标定过程中的～顺序给定的压力值大小必须是单调递增的，即后一点的给定压力值一定大于前一点给定的压力值，否则将出现标定错误(显示Err提示)。
键进入第二组第一个参数;键保存通过减键保存，表示零点校正成功！。
目次前言1. 概述2. 用途3. 工作原理4. 技术指标5. 使用操作6. 注意事项7. 附件前言衷心感谢贵单位使用我公司生产的Y-100S 系列精密数字压力表。
使用前敬请仔细阅读使用说明书，以期您在使用时得心应手。
Y-100S系列精密数字压力表是我厂根据多年生产经验及市场需求，经科研技术人员精心设表，软应件齐全，性能稳定可靠，使用广泛的又一系列产品。
为使您快速正确掌握该系列产品的使用方法，本使用说明书较详细地介绍了该系列产品的技术指标、用途、仪器的组成、使用操作、注意事项等。
使用前务请仔细阅读使用说明书，以期永久地保证该系列仪表的可靠性和稳定性。
1.1、Y-100S系列精密数字压力表为交直流两用的便携式仪表。
1.2、高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间内宽温度范围内使用而不影响仪表的精度。
1.3、功耗低。
电池采用进口镍氢高能电池，保证仪表在长时间内工作。
1.4、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠压而损坏，电池使用寿命长。
1.5、微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。
1.6、仪表量程功能丰富，一表多用。
1.7、软件内容丰富，操作简单、明了。
1.8、采用薄膜面板轻触开关，款式新颖，按键寿命长。
1.9、可直接在面板上操作调校满量程。
1.10、便携式金属外壳，抗干扰强，牢固耐冲击。
2、用途Y-100S精密数字压力表除可作较高准确度校正标准器（表）外，也可作为仪表使用，广泛用于冶金、石油、化工、电力、天然气、表量及科研等部门。
3、工作原理3.1、原理框图：压力信号运放 A/D CPU 显示稳压电压鉴别及保护稳压充电 220V AC 50Hz3.2、工作原理：Y-100S系列精密数字压力表是采用进口高精度压力传感器和24位高分辩率Y-100S精密数字压力陕西西仪测控技术有限责任公司充电单位开压力关校零前面板图示型号：量程：精度：编号：出厂日期：12V DC充电后面板图示A/D转换器，以单片机为核心的高精度压力测量和校验仪器，大大提高压力表精度。
数字电接点压力表使用说明书一、产品概述数字电接点压力表是一种用于测量流体压力，并具有电接点输出功能的工业仪表。
该仪表采用数字技术进行压力传感和信号处理，具有高精度、稳定性好、易于设置和配置等优点。
数字电接点压力表广泛应用于石油、化工、电力、环保等行业的压力控制和监测。
二、产品特点1.高精度测量：采用先进的压力传感器和信号处理技术，实现高精度的压力测量，误差范围小。
2.电接点输出：配置一组电接点，用户可根据需要设定上下限压力，实现自动控制或报警输出。
3.直观显示：采用高清晰度数码管显示，用户可直接读出测量压力值，同时了解电接点的状态。
4.配置灵活：可根据用户需求配置不同规格的传感器、电接点数量及输出类型，满足多种应用需求。
5.稳定性好：采用独特的防水设计和密封技术，保证仪表在恶劣环境下稳定工作。
6.易于操作和维护：操作面板简洁明了，方便用户设置和调整；同时，维护工作相对简单，降低使用成本。
三、使用说明1.安装与接线：a. 按照产品安装说明书的指导正确安装数字电接点压力表。
确保安装位置便于观察和操作，同时考虑必要的防护措施。
b. 正确连接电源线和电接点输出线，确保连接牢固可靠，以防发生意外事故。
2.参数设置：a. 通过操作面板或配套的软件工具，根据实际应用需求设定上下限压力值。
b. 调整电接点的控制范围和动作模式，以满足系统的控制要求。
3.运行与观察：a. 确保流体管道中充满介质，并处于正常工作状态。
b. 观察数字电接点压力表的显示值，确保其与实际压力值相符。
如有异常，应检查传感器和连接线路，必要时进行校准或维修。
4.报警与控制：a. 当实际压力超过设定的上下限时，数字电接点压力表会自动切换电接点的状态，触发报警或控制动作。
b. 根据系统要求，对数字电接点压力表的报警和控制功能进行测试和验证。
5.日常维护：a. 定期检查数字电接点压力表的外观和安装情况，确保无损坏和松动。
b. 对仪表进行定期的压力校准，以确保其测量的准确性和稳定性。
智能消防压力开关（数显智能压力表）说明书及操作说明
1、HG-CL数显压力控制器说明书
消防压力开关共四个按键，从左到右分别为：设置，移位/清零，加数，减数。
表面直径：100MM
默认螺纹：M20*1.5(M14*1.5、1/2、3/8、1/4配转接头或者定制）
常规电压：AC220V、AC380V、DC24V
电源电压：DC24V/AC220V/380V、50HZ可选
显示方式：4位0.56寸LED
测量范围：0—2.5MPa
精度等级：±0.5%FS
控制电流：AC220V 3A
2、HG-CL数显压力控制器操作说明
设定停止压力值和运行压力值，按设置键2秒，仪表进入设置状态，屏幕显示“OFF1”时，按加或减键设置停止（上限）压力值，最低位数字闪烁，按位移建移位。
此时屏幕显示停止（上限）设定值；停止（上限）压力值设置完成后，按设置键进入运行（下限）压力值设置状态，仪表显示“ON1”，最低位位数字闪烁，按加或减键设置运行（下限）压力值，按位移键移位，运行（下限）压力值设置完成后，按设置键自动将设置数据保存并退出，进入测量工作状态。
因各地气压不同，仪表在0压显示有压力值时，可以长按位移键归零。
仪表默认启动值是0.2MPa,停止值是0.4MPa，也可以根据实际控制需要，设置成正控方式，或反控方式。
三线输出示意图黄：公共；红：常闭；蓝：常开！
备注：压力表输出为干接点(开关量)输出，属于无源输出。
YS-100型数字压力表使用维护说明书
本数字压力表结合了世界领先的微处理技术和先进的模数转换算法，达到高精度，低功耗的要求。
采用大屏幕的液晶显示技术，使数据清晰易读。
独特的背景灯技术夜晚也能正常使用，采用进口芯片，对仪表数据采集、记忆、测量保持最高峰值，手动回零，外壳采用不锈钢，耐腐蚀，抗机械压力，机体整体采用密封技术，可以应用在多种复杂的环境中。
陶瓷传感器经久耐用，安全卫生，可应用在食品卫生行业。
本产品是国外名牌数字压力表的中国OEM产品，拥有和国外数字压力表同样性能，是替代传统机械表的理想选择。
一工艺特性
●电气特性：工作电源：3.6VDC; 功率消耗：100微瓦
工作温度：-20℃~+80℃ -40℃~+80℃
工作湿度：10%～90%（不凝结）;连续工作时间：大于3年
精度等级：0.25%；0.5%；1%；
测量范围：0～100Mpa（可选）；0～5Kpa～600Kpa （可选）；
真空：-100Kpa～0Kpa（可选）-0.1～ 0 Mpa
压力真空：-0.1～2.4Mpa（可选）；- 100～2400Kpa
压力单位可选：Mpa 、Kpa、Kgf/cm2、Bar、mBar、Psi
KN、mmAq mmHo、Torr mmhg、atm
（特殊要求可定做成Psi、Mpa 、Kpa自由切换）
屏幕信息量：4位9段; 报警输出电压：2.7V-3.0V（5mA）
●机械特性
振动特性：40g（最大）；4g（最大）15-200Hz
外形尺寸：
主要用途：
1、油田注水，井口容器设备压力测量：
2、原油外输：动力设备管道泵进出口压力测量;
3、石油化工：生产工艺中的真空，微压及腐蚀性的气体，液体压力测量;
4、液压系统、制冷、过程监控OEM应用;
5、高温介质，粘稠介质，液体高度测量;
6、空调、气体处理设备、呼吸机、医疗设备、实验室、压缩机等压力的测量;
二操作说明
本产品的传感器与显示处理部分采用一体化的设计结构，使用简便，该仪表与被测机构使用螺纹直接连接的方式，对仪表的摆放角度不做任何要求。
在使用测量以前应该估算被测量目标的大致压力范围，以免由于压力过大超出测量范围对传感器造成机械上的损坏。
本产品的压力响应时间为2S。
三注意事项
本产品属于机电产品，使用了液晶显示技术，在强光下使用会减少液晶屏幕的使用寿命，而且可能会使数据辨认不清楚，由此造成的事故后果，本厂不负任何责任。
仪表接液部分为不锈钢金属材料和陶瓷传感器，测量强酸，强碱的介质应选取用隔膜型数字压力表。
本产品使用不可充电的锂电池，使用过后的电池应妥善处理（可邮寄回本厂统一处理）以免造成环境污染。
在高温或低温的情况下使用（大于85℃，小于-30℃）时，超过85℃应加散热器，否则测量精确度无法保证，而且过高的温度情况下锂电池有爆炸的危险，在存储或运输的过程中也应该注意仪表温度。
由于本产品为电子产品在强电磁场中使用会使仪表产生故障，造成示值不准确或根本无法显示等情况，但是不会对仪表造成本质的损坏。
不同的仪表有不同的压力测量范围，正常情况下可以在超过量程的10%以内使用，进一步超量程使用可能会造成传感器的机械损坏，进而造成测量气体或液体的泄露，这种损坏是不可恢复的，由此造成的后果本厂不承担任何连代责任。
四故障与排除
本产品属于机电产品，在运输过程和使用过程中，由于环境干扰，人为操作使用不当的原因，可能造成仪表不能正常工作和显示。
对于简单的故障用户可以自行排除，其他的故障
●YS-100通用型数字压力表：适用于一般压力场合使用;
●YS-101防腐耐震型数字压力表：适用于测量剧烈震动场所及有介质波动情况下的场
合使用;
●YS-102耐高温型数字压力表：适用于高温场合使用;
●YS-103隔膜型数字压力表：适用于测量腐蚀性、高粘度、易结晶、含有固体状颗粒、湿
度较高的液体介质的压力;
●YS-104膜盒型数字压力表：适用于测量微小压力和负压;
● YS-105记忆型数字压力表：适用于测量各种压力并保持最高峰值;
● YS-106带调零装置型数字压力表：适用于测量校验场合使用;
●YS-107带背光灯型数字压力表：适用夜晚场合使用;
●YS-108 禁油（氧用）型数字压力表：氧气数字压力表用于测量氧气的压力，严禁测量
一切含油成分的气体;
●YS-109 嵌入式（轴向带边）数字压力表：适用于按装固定在面板（操作台）上使用。
●YR-2008智能数字压力记录表：适用于连续观测、记录数据压力的需求。
●YX-100数字电接点压力表：广泛适用于各种液体、气体的压力测量场合，可控制报警装
置和动力设备。
●YX-100B数字防爆电接点压力表：适用于有爆炸性混合物的危险场合使用;。
