压力表说明书

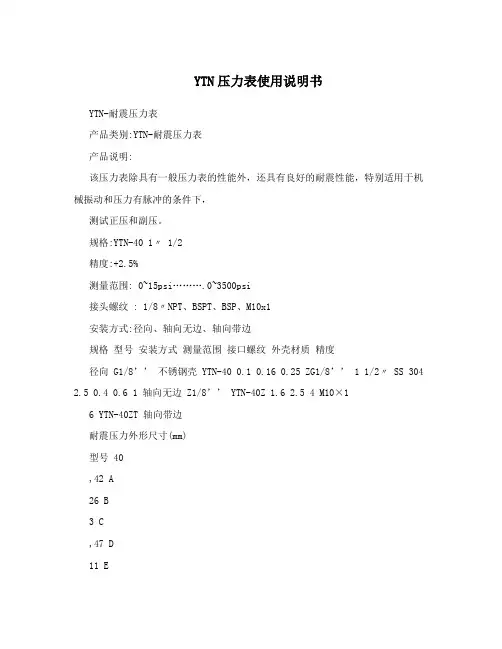

YTN压力表使用说明书
YTN-耐震压力表
产品类别:YTN-耐震压力表
产品说明:
该压力表除具有一般压力表的性能外，还具有良好的耐震性能，特别适用于机械振动和压力有脉冲的条件下，
测试正压和副压。

规格:YTN-40 1〃 1/2
精度:+2.5%
测量范围: 0~15psi……….0~3500psi
接头螺纹 : 1/8〃NPT、BSPT、BSP、M10x1
安装方式:径向、轴向无边、轴向带边
规格型号安装方式测量范围接口螺纹外壳材质精度
径向G1/8’’ 不锈钢壳 YTN-40 0.1 0.16 0.25 ZG1/8’’ 1 1/2〃 SS 304 2.5 0.4 0.6 1 轴向无边Z1/8’’ YTN-40Z 1.6 2.5 4 M10×1
6 YTN-40ZT 轴向带边
耐震压力外形尺寸(mm)
型号 40
,42 A
26 B
3 C
,47 D
11 E
3-,3.5 F
,52 G
,62 H
接头螺纹代号对应关系:G=BSP ZG=BSPT Z=NPT 常用压力单位换算
1Mpa=10bar=10.2kg/cm?=145psi 耐震压力表的工作条件
1、环境温度-40?~+70?
2、工作压力静压测量压力值在上限压力的1/3至3/4之间，波动压力条件下测量压力值应在上限的1/3至2/3之间。

3、相对湿度?80%
4、工作震动频率?25Hz振幅，?1mm介质震动。

5、仪表必须垂直安装，安装及拆卸时不允许用手扳外壳。

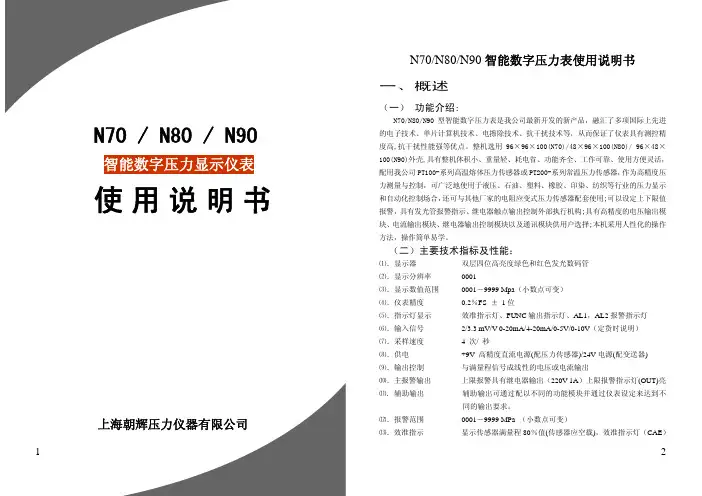

智能数字压力显示仪表上海朝辉压力仪器有限公司N70 / N80 / N90 使用 说 明书N70/N80/N90智能数字压力表使用说明书一、概述（一） 功能介绍:N70/N80/N90型智能数字压力表是我公司最新开发的新产品，融汇了多项国际上先进的电子技术、单片计算机技术、电擦除技术、抗干扰技术等，从而保证了仪表具有测控精度高,抗干扰性能强等优点。

整机选用96×96×100(N70)/48×96×100(N80)/ 96×48×100(N90)外壳,具有整机体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活，配用我公司PT100-系列高温熔体压力传感器或PT200-系列常温压力传感器，作为高精度压力测量与控制，可广泛地使用于液压、石油、塑料、橡胶、印染、纺织等行业的压力显示和自动化控制场合，还可与其他厂家的电阻应变式压力传感器配套使用;可以设定上下限值报警，具有发光管报警指示、继电器触点输出控制外部执行机构;具有高精度的电压输出模块、电流输出模块、继电器输出控制模块以及通讯模块供用户选择;本机采用人性化的操作方法，操作简单易学。

（二）主要技术指标及性能：⑴．显示器 双层四位高亮度绿色和红色发光数码管 ⑵．显示分辨率 0001⑶．显示数值范围 0001－9999 Mpa （小数点可变） ⑷．仪表精度 0.2％FS ± 1位⑸．指示灯显示 效准指示灯、FUNC 输出指示灯、AL1，AL2报警指示灯 ⑹．输入信号 2/3.3 mV/V 0-20mA/4-20mA/0-5V/0-10V （定货时说明） ⑺．采样速度 4 次/ 秒⑻．供电 +9V 高精度直流电源(配压力传感器)/24V 电源(配变送器) ⑼．输出控制 与满量程信号成线性的电压或电流输出⑽．主报警输出 上限报警具有继电器输出（220V 1A ）上限报警指示灯(OUT)亮 ⑾. 辅助输出 辅助输出可通过配以不同的功能模块并通过仪表设定来达到不同的输出要求。

( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。

2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。

4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。

OK处若数字不动为复制失败。

在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。

同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。

在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。

若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。

时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。

模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。

模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。

时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。

700G SeriesPressure Gauges用户手册November 2011, Rev. 2, 8/17 (Simplified Chinese)© 2011-2017 Fluke Corporation. All rights reserved. Specifications are subject to change without notice.All product names are trademarks of their respective companies.在正常使用和维护条件下，Fluke公司保证每一个产品都没有材料缺陷和制造工艺问题。

保证期为从产品发货之日起二（2）年。

部件、产品修理和服务的保证期限为90天。

本项保证仅向授权零售商的原始买方或最终用户提供，并且不适用于保险丝和一次性电池或者任何被Fluke公司认定由于误用、改变、疏忽、意外非正常操作和使用所造成的产品损坏。

Fluke公司保证软件能够在完全符合性能指标的条件下至少操作90天，而且软件是正确地记录在无缺陷的媒体上。

Fluke公司并不保证软件没有错误或无操作中断。

Fluke公司仅授权零售商为最终客户提供新产品或未使用过产品的保证。

但并未授权他们代表Fluke公司提供范围更广或内容不同的保证。

只有通过Fluke授权的销售商购买的产品，或者买方已经按适当的国际价格付款的产品，才能享受Fluke的保证支持。

在一个国家购买的产品被送往另一个国家维修时，Fluke公司保留向买方收取修理/更换零部件的进口费用的权利。

Fluke公司的保证责任是有限的，Fluke公司可以选择是否将依购买价退款、免费维修或更换在保证期内退回到Fluke公司委托服务中心的有缺陷产品。

要求保修服务时，请与就近的Fluke授权服务中心联系，获得退还授权信息；然后将产品连同问题描述寄至该服务中心，并预付邮资和保险费用（目的地离岸价格）。

( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。

2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。

4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。

OK处若数字不动为复制失败。

在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。

同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。

在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。

若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。

时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。

模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。

模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。

时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。

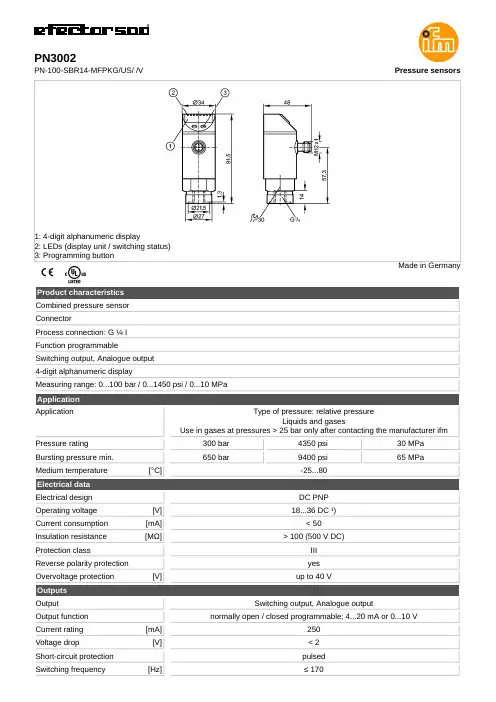

1:4-digit alphanumeric display2:LEDs(display unit/switching status) 3:Programming buttonMade inGermanyProduct characteristicsCombined pressure sensorConnectorProcess connection:G¼IFunction programmableSwitching output,Analogue output4-digit alphanumeric displayMeasuring range:0...100bar/0...1450psi/0...10MPaApplicationType of pressure:relative pressureLiquids and gasesUse in gases at pressures>25bar only after contacting the manufacturer ifm Application30MPa4350psi300barPressure rating65MPa9400psi650barBursting pressure min.-25 (80)Medium temperature[°C]Electrical dataDC PNPElectrical design18...36DC¹)Operating voltage[V]<50Current consumption[mA]>100(500V DC)Insulation resistance[MΩ]IIIProtection classyesReverse polarity protectionup to40VOvervoltage protection[V]OutputsSwitching output,Analogue outputOutputnormally open/closed programmable;4...20mA or0 (10V)Output function250Current rating[mA]<2Voltage drop[V]pulsedShort-circuit protection≤170Switching frequency[Hz]4...20mA/0 (10V)Analogue outputMax.load[Ω]4...20mA:max.500/0...10V:min.2000Measuring/setting rangeMeasuring range0...100bar0...1450psi0...10MPa Setting range0.10...10.00MPaSet point,SP1.0...100.0bar20...1450psiReset point,rP0.5...99.5bar0.05...9.95MPa10...1440psi0.5barin steps of10psi0.05MPa Factory settingSP1=25.0bar;rP1=23.0barAccuracy/deviationsAccuracy/deviations(in%of the span)Switch point accuracy<±0.5Characteristics deviation*)<±0.25(BFSL)/<±0.5(LS)Hysteresis<±0.25<±0.1Repeatability**)Long-term stability***)<±0.05Temperature coefficients(TEMPCO)in the temperature range-20...80°C(in%of the span per10K)0.2Greatest TEMPCO of the zero pointGreatest TEMPCO of the span0.2Reaction timesPower-on delay time[s]0.3Delay time programmable dS,dr[s]0;0.2 (50)Response time analogue output[ms]<3yesIntegrated watchdogSoftware/programmingProgramming optionshysteresis/window function;N.O./N.C;on delay,off delay;damping;display unit;current/voltage outputEnvironment-20 (80)Ambient temperature[°C]Storage temperature[°C]-40 (100)ProtectionIP67Tests/approvalsEMC4kV CD/8kV ADEN61000-4-2ESD:EN61000-4-3HF radiated:10V/mEN61000-4-4Burst:2kVEN61000-4-5Surge:0.5/1kVEN61000-4-6HF conducted:10VShock resistance50g(11ms)DIN IEC68-2-27:Vibration resistance20g(10...2000Hz)DIN IEC68-2-6:MTTF[Years]213Mechanical dataProcess connectionG¼IMaterials(wetted parts)stainless steel(303S22);ceramics;FPM(Viton)stainless steel(304S15);stainless steel316L/1.4404;PC(Makrolon);PBT(Pocan); Housing materialsPEI;FPM(Viton)Switching cycles min.100millionWeight[kg]0.261Displays/operating elementsDisplay3x LED greenDisplay unitSwitching statusLED yellowFunction display4-digit alphanumeric displayMeasured values4-digit alphanumeric displayElectrical connectionConnectionM12connector;Gold-plated contactsWiringRemarksRemarks¹)to EN50178,SELV,PELV*)BFSL=Best Fit Straight Line/LS=Limit Value Setting**)with temperature fluctuations<10K***)in%of value of measuring range/6monthsPack quantity[piece]1ifm electronic gmbh•Friedrichstraße1•45128Essen—We reserve the right to make technical alterations without prior notice.—GB—PN3002—06.09.2010。

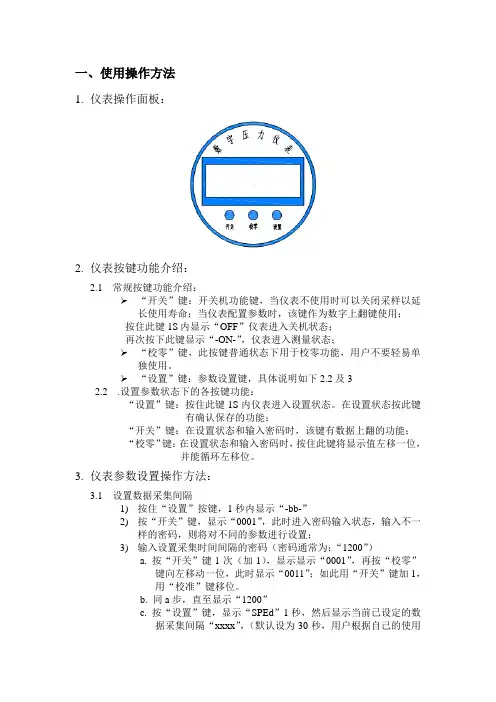

一、使用操作方法1.仪表操作面板：2.仪表按键功能介绍：2.1 常规按键功能介绍：“开关”键：开关机功能键，当仪表不使用时可以关闭采样以延长使用寿命；当仪表配置参数时，该键作为数字上翻键使用；按住此键1S 内显示“OFF”仪表进入关机状态；再次按下此键显示“-ON-”，仪表进入测量状态；“校零”键，此按键普通状态下用于校零功能，用户不要轻易单独使用。

“设置”键：参数设置键，具体说明如下2.2及32.2 .设置参数状态下的各按键功能：“设置”键：按住此键1S内仪表进入设置状态。

在设置状态按此键有确认保存的功能；“开关”键：在设置状态和输入密码时，该键有数据上翻的功能；“校零”键：在设置状态和输入密码时，按住此键将显示值左移一位，并能循环左移位。

3.仪表参数设置操作方法：3.1设置数据采集间隔1)按住“设置”按键，1秒内显示“-bb-”2)按“开关”键，显示“0001”，此时进入密码输入状态，输入不一样的密码，则将对不同的参数进行设置；3)输入设置采集时间间隔的密码（密码通常为：“1200”）a. 按“开关”键1次（加1），显示显示“0001”，再按“校零”键向左移动一位，此时显示“0011”；如此用“开关”键加1，用“校准”键移位。

b. 同a步，直至显示“1200”c. 按“设置”键，显示“SPEd”1秒，然后显示当前已设定的数据采集间隔“xxxx”，（默认设为30秒，用户根据自己的使用使用寿命情况设定），然后仪表进入采集时间设置，d. 按“开关”键1次（加1），显示“0001”，再按“校零”键向左移动一位，此时显示“0011”；如此用“开关”键加1，用“校准”键移位。

e. 同d步，输入采集间隔（单位为秒）；f. 按“设置”键，对输入的参数进行保存，并显示“bbbb”，表明参数设置成功，2秒后设备进入正常的数据采集状态；3.2 设置设备对应的目标接收RTU地址，此参数决定了本设备所对应的RTU。

1）按住“设置”按键，一秒内显示“-bb-”2）按“开关”键，显示“0001”，此时进入密码输入状态，输入不一样的密码，则将对不同的参数进行设置；3）输入设置目标RTU地址的密码（密码通常为：“1300”）a. 按“开关”键1次（加1），显示“0001”，再按“校零”键向左移动一位，此时显示“0011”，如此用“开关”键加1，用“校准”键移位。

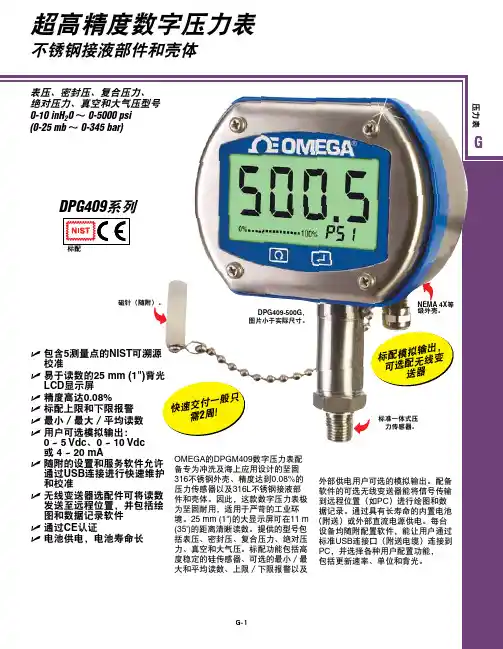

背光超高精度数字压力表不锈钢接液部件和壳体快速交付一般只需2周！标配模拟输出，可选配无线变送器标准一体式压力传感器。

磁针（随附）。

NEMA 4X 等级外壳。

DPG409-500G ， 图片小于实际尺寸。

规格CE 合规性: 当使用3 m (98')的模拟输出电缆和随附的铁氧体磁心时，符合EN1326-1:2006关于工业场所的规定精度（综合线性度、滞后性和重复性） : ±0.08% BSL （复合压仅可正向校准）温度:储存温度: -40 ～ 82°C (-40 ～180°F) 工作温度: -18 ～ 66°C (0 ～ 150°F)热效应（在工作范围内） : 零点平衡: 范围 >5 psi: 量程的±0.3% 范围 ≤5 psi: 量程的±0.5% 量程设置: 范围 >5 psi: 量程的±0.3% 范围 ≤5 psi: 量程的±0.5%传感器壳体与任何电缆之间的最小电阻: 100M Ω @ 50 Vdc 压力循环: 至少100万次长期稳定性（1 年）: 通常为满量程的±0.1% 模拟输出: 用户可选0 ~ 5 Vdc 、 0 ~ 10 Vdc 或4 ~ 20 mA （需要外部24 Vdc 电源）注: 复合压力范围具有等于其满量程的单向模拟输出，即-15 ~ +15 psi = 0 ~ 10 Vdc 。

设置跳线可选择电流或电压 软件选择  0 ～ 5 Vdc 、0 ～ 10 Vdc 或4 ～ 20 mA模拟输出 电缆: 2.7 m (8.9')，带铁氧体磁心精度: 通常为0.08%（10V/m 射频场中最大0.15%）过压力: 表压和密封压10 inH 2O: 10倍量程1 psi: 6倍量程2.5 ~ 3500 psi:4倍量程 5000 psi:最大15,000 psi绝对压力/大气压范围 5 psia: 6倍量程，范围 >5 psia ， 4倍量程 5000 psi 范围: 达15,000 psia 围阻压力: 表压 10 inH 2O ~ 5 psi: 达1000 psi 15 ~ 1000 psi: 达3000 psi 1500 ~ 5000 psi: 达15,000 psi绝对压力／大气压:5 ~ 1000 psi ：达6000 psia显示屏: 4位数字LCD ，用户可选背光， （9999计数）25 mm (1")字符高度计算机接口: 用于设置的USB 连接， 含电缆采样/显示范围: 用户可选0.38 ~ 30 sec （预设为1/sec ）电源: 含一节3.6V 8.4 Ah 锂电池 （C 电池）（对于无线选件， 则提供两枚）（备用电池零件号 BA TT -C-3.6V ） 电池寿命（常规）: 可达4年 外壳: 材质: 316不锈钢和ABS 中心垫圈 表面处理: 电镀 环境等级:防水，NEMA 4X (IP65)传感器接液部件: 316L 不锈钢压力连接口: 1⁄4-18 NPT 外螺纹连接位置: 下部外形尺寸: 显示屏: 115（高） x 89（宽） x 74 mm （厚）(4.5 x 3.5 x 2.9") 传感器: 显示屏下方 72 ~ 89 mm 长 (2.8 x 3.5")重量: 900 g (2 lb)典型，取决于配置前面板功能背光: 手动开／关背光最小／最大值: 调用最小／最大值归零／清除: 归零显示或清除最小／ 最大值软件设置（通过USB ）更新速率: 4个选项：每秒10、 5、 2或1次单位: psi 、inHg 、inH 2O 、bar 、mbar 、hPa 锁定: 允许锁定前面板功能报警: 用户可选“上限”和“下限”报警限值 （开路集电极）背光: 开／关、10 sec 、30 sec 、 1 min 、5 min无线变送器（可选）: 通道编号、 传输速度、报警、传感器偏移、 图表记录、数据记录校准: 归零和量程 超出范围指示: “_ _ _ _”无线选件规格传输采样率: 用户可编程：从1个采样/2分到1个采样/2 秒 射频(RF)收发器 载波: ISM 2.4 GHz射频输出: 10 dBm (10 mW)射频链路范围: 室外（视线内）: 最远120 m (400')室内／市区: 最远40 m (130') 随附的软件: 需要Windows ® 7（32位)；XP 或Vista传输到主机的数据: 压力读数、环境温度读数、射频传输强度及电池电量水平新的安全功能使用磁针（内含） 激活键盘。

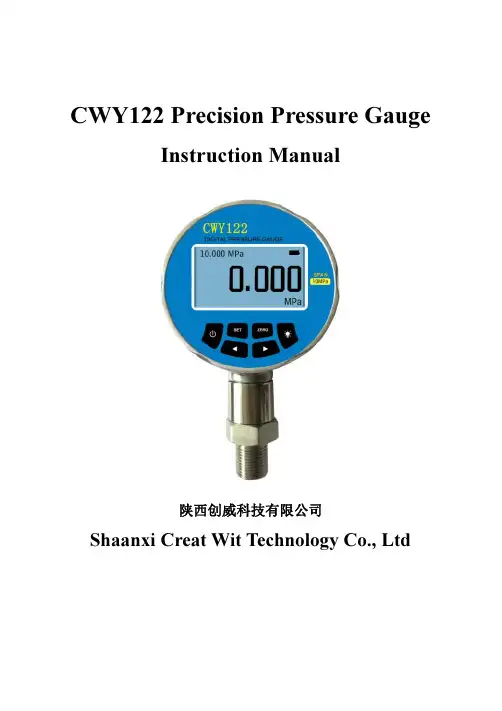

CWY122 Precision Pressure Gauge Instruction Manual陕西创威科技有限公司Shaanxi Creat Wit Technology Co., LtdInstruction manual-CWY122 Content1Product Selection (1)2Specification (7)3Notes (9)4Button Description (9)5Basic Functions (10)5.1 S TARTUP/S HUTDOWN (10)5.2 P RESSURE M EASUREMENT (10)5.3 P RESSURE C LEARANCE (11)5.4 UNIT CONVERSION (11)5.5 D OUBLE-R ANGE S WITCH (12)5.6 B ACKLIGHT (12)5.7 B ASIC P ARAMETER D ISPLAY (12)6Usage as External Module of CWY Series Automatic Pressure Calibrator (13)7Use Softare TMMS-2000 to do calibration (13)8Pressure Sensor Calibration (14)8.1 CALIBRATION CONDITIONS (14)8.2 S TART C ALIBRATION (14)8.3 C ALIBRATION P ROCESS (15)8.4 C HANGE S ETTINGS (17)8.5 E XIT C ALIBRATION (17)8.6 N OTICE (18)9Battery Charging And Repalacement (18)10Fault Analysis And Solution (18)11Order List (19)Instruction manual-CWY122 OverviewCWY122 digital pressure gauge is an intelligent micro-power consumption product, which adopts international leading measurement circuit, realizing precise and reliable temperature compensation function. It can truly and continuously measure the pressure values, very suitable for field and laboratory uses to complete precision pressure measurement and calibration of general pressure gauges, precision pressure gauges and other pressure gauges. It can also be widely used in occasions requiring precision pressure measurement.Product selection1.Gauge pressure rangesPressure range Accuracy Medium Bursting pressure （-2.5～0）kPa 0.05 gas 3x（0～2.5）kPa 0.05 gas 3x（-3.5～0）kPa 0.05 gas 3x（0～3.5）kPa 0.05 gas 3x（-4～0）kPa 0.05 gas 3x（0～4）kPa 0.05 gas 3x（-6～0）kPa 0.05 gas 3x（0～6）kPa 0.05 gas 3x（-7～0）kPa 0.05 gas 3x（0～7）kPa 0.05 gas 3x（-10～0）kPa 0.05 gas 3x（0～10）kPa 0.05 gas 3x（-16～0）kPa 0.05 gas 3x（0～16）kPa 0.05 gas 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure （-25～0）kPa 0.05 gas 3x（0～25）kPa 0.05 gas 3x（-35～0）kPa 0.05 gas 3x（0～35）kPa 0.05 gas 3x（-40～0）kPa 0.05 gas 3x（0～40）kPa 0.05 gas 3x（-50～0）kPa 0.02（0.05）gas 3x（0～50）kPa 0.02（0.05）gas 3x（-60～0）kPa 0.02（0.05）gas 3x（0～60）kPa 0.02（0.05）gas 3x（-70～0）kPa 0.02（0.05）gas 3x（0～70）kPa 0.02（0.05）gas 3x（-100～0）kPa 0.02（0.05）gas 3x（0～100）kPa 0.02（0.05）gas 3x（0～160）kPa 0.02（0.05）gas 3x（0～200）kPa 0.02（0.05）gas 3x（0～250）kPa 0.02（0.05）gas 3x（0～350）kPa 0.02（0.05）gas 3x（0～400）kPa 0.02（0.05）gas 3x（0～600）kPa 0.02（0.05）gas 3x（0～700）kPa 0.02（0.05）gas 3x（0～1000）kPa 0.02（0.05）gas 3x（0～1600）kPa 0.02（0.05）gas 3x（0～2000）kPa 0.02（0.05）gas 3x（0～2500）kPa 0.02（0.05）gas 3x（0～3.5）MPa 0.02（0.05）gas /liquid 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure （0～4）MPa 0.02（0.05）gas /liquid 2x（0～6）MPa 0.02（0.05）gas /liquid 2x（0～7）MPa 0.02（0.05）gas /liquid 2x（0～10）MPa 0.02（0.05）gas /liquid 2x（0～16）MPa 0.02（0.05）gas /liquid 2x（0～20）MPa 0.02（0.05）gas /liquid 2x（0～25）MPa 0.02（0.05）gas /liquid 2x（0～35）MPa 0.02（0.05）gas /liquid 2x（0～40）MPa 0.02（0.05）gas /liquid 1.5x（0～60）MPa 0.02（0.05）gas /liquid 1.5x（0～70）MPa 0.02（0.05）gas /liquid 1.1x Compound pressure rangePressure range Accuracy Medium Bursting pressure ±1kPa 0.05 gas 10x±2kPa 0.05 gas 10x±2.5kPa 0.05 gas 10x±3.5kPa 0.05 gas 10x±4kPa 0.05 gas 5x±6kPa 0.05 gas 5x±7kPa 0.05 gas 5x±10kPa 0.05 gas 3x±16kPa 0.05 gas 3x±20kPa 0.05 gas 3x±25kPa 0.05 gas 3x±35kPa 0.02（0.05）gas 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure ±40kPa 0.02（0.05）gas 3x±50kPa 0.02（0.05）gas 3x±60kPa 0.02（0.05）gas 3x±70kPa 0.02（0.05）gas 3x±100kPa 0.02（0.05）gas 3x （-100～160）kPa 0.02（0.05）gas 3x（-100～200）kPa 0.02（0.05）gas 3x（-100～250）kPa 0.02（0.05）gas 3x（-100～350）kPa 0.02（0.05）gas 3x（-100～400）kPa 0.02（0.05）gas 3x（-100～600）kPa 0.02（0.05）gas 3x（-100～700）kPa 0.02（0.05）gas 3x（-100～900）kPa 0.02（0.05）gas 3x（-100～1000）kPa 0.02（0.05）gas 2x（-100～1600）kPa 0.02（0.05）gas 2x（-100～2000）kPa 0.02（0.05）gas 2x（-100～2500）kPa 0.02（0.05）gas 2x Double-rangePressure range Accuracy Medium Bursting pressure ±100kPa/±50kPa 0.02（0.05）gas 3x-100kPa/-50kPa 0.02（0.05）gas 3x100kPa/50kPa 0.02（0.05）gas 3x160kPa/80kPa 0.02（0.05）gas 3x200kPa/100kPa 0.02（0.05）gas 3x250kPa/120kPa 0.02（0.05）gas 3xInstruction Manual-CWY122 Pressure range Accuracy Medium Bursting pressure 350kPa/160kPa 0.02（0.05）gas 3x400kPa/200kPa 0.02（0.05）gas 3x600kPa/300kPa 0.02（0.05）gas 3x700kPa/350kPa 0.02（0.05）gas 3x1000kPa/500kPa 0.02（0.05）gas 3x1600kPa/800kPa 0.02（0.05）gas 3x2000kPa/1000kPa 0.02（0.05）gas 3x2500kPa/1200kPa 0.02（0.05）gas 3x3.5MPa/1.6MPa 0.02（0.05）gas/liquid 3x4MPa/2MPa 0.02（0.05）gas/liquid 2x6MPa/3MPa 0.02（0.05）gas/liquid 2x7MPa/3.5MPa 0.02(0.05) gas/liquid 2x10MPa/4MPa 0.02(0.05) gas/liquid 2x16MPa/8MPa 0.02(0.05) gas/liquid 2x20MPa/10MPa 0.02(0.05) gas/liquid 2x25MPa/12MPa 0.02(0.05) gas/liquid 2x35MPa/16MPa 0.02(0.05) gas/liquid 2x40MPa/20MPa 0.02(0.05) gas/liquid 1.5x60MPa/30MPa 0.02(0.05) gas/liquid 1.5x70MPa/35MPa 0.02(0.05) gas/liquid 1.1xInstruction Manual-CWY122 Differential pressure rangePressure range Accuracy Medium Bursting pressure ±100Pa 0.5 gas 5x±160Pa 0.5 gas 5x±250Pa 0.2 gas 5x±600Pa 0.1 gas 5x±1kPa 0.05 gas 5x±2kPa 0.05 gas 5x±2.5kPa 0.05 gas 5x±3.5kPa 0.05 gas 5x±4kPa 0.05 gas 5x±6kPa 0.05 gas 5x±7kPa 0.05 gas 5x±10kPa 0.05 gas 5x±16kPa 0.05 gas 3x±20kPa 0.05 gas 3x±25kPa 0.05 gas 3x±35kPa 0.02（0.05）gas 3x±40kPa 0.02（0.05）gas 3x±50kPa 0.02（0.05）gas 3x±60kPa 0.02（0.05）gas 2x±70kPa 0.02（0.05）gas 2xInstruction Manual-CWY122 Absolute pressure rangePressure range Accuracy Medium Bursting pressure （0～110）kPa.a 0.1 gas 3x（0～160）kPa.a 0.05(0.1) gas 3x（0～200）kPa.a 0.05(0.1) gas 3x（0～250）kPa.a 0.05(0.1) gas 3x（0～350）kPa.a 0.05(0.1) gas 3x（0～400）kPa.a 0.05(0.1) gas 3x（0～600）kPa.a 0.05(0.1) gas 3x（0～700）kPa.a 0.05(0.1) gas 3x（0～1000）kPa.a 0.05(0.1) gas 3x（0～1600）kPa.a 0.05(0.1) gas 3x（0～2000）kPa.a 0.05(0.1) gas 3x（0～2500）kPa.a 0.05(0.1) gas 3x（0～3.5）MPa.a 0.02(0.05) gas/liquid 3x（0～4）MPa.a 0.02(0.05) gas/liquid 3x（0～6）MPa.a 0.02(0.05) gas/liquid 3x（0～7）MPa.a 0.02(0.05) gas/liquid 3x（0～10）MPa.a 0.02(0.05) gas/liquid 2x（0～16）MPa.a 0.02(0.05) gas/liquid 2x（0～20）MPa.a 0.02(0.05) gas/liquid 2x（0～25）MPa.a 0.02(0.05) gas/liquid 2x（0～35）MPa.a 0.02(0.05) gas/liquid 2x（0～40）MPa.a 0.02(0.05) gas/liquid 1.5x（0～60）MPa.a 0.02(0.05) gas/liquid 1.5x（0～70）MPa.a 0.02(0.05) gas/liquid 1.5xInstruction Manual-CWY122 Caution: It is forbidden to enter liquid, especially the high viscosity oil for gas medium calibrator, or it will affect return difference and accuracy.2 SpecificationPressure range:-100kPa～70MPa,Accuracy: 0.02, 0.05, 0.1, 0.2O, mmHg, mmH2O, MPa, Pressure units (12 units): kPa, psi, inHg, inH2bar, mbar, atm, kg/cm2, Pa. (According to the full range to judge which unitcan be converted to display, because the display is not more than 5 digits).Pressure overload: When the pressure measurement value exceeds 105%FS, overpressure and alarm are displayed.Ambient conditions:a. Ambient temperature: （-5～50）℃;b. Relative humidity: ﹤95%;c. Atmospheric pressure: （86～106）kPa.Compensated temperature:（-5～50）℃（accuracy guarantee）.Storage temperature:（-30～80）℃.Display: LCD screen, backlight, 5 digits.Power supply:1x3.7V replaceable Lithium ion battery or 1x9V batteryAuto power-off: Automatic shutdown occurs when no keyboard is pressed and pressure changes are less than 1% of the range within 1minute.Communication series port configuration: Baud rate: 57600; Calibration bits: no, data bits: 8 bits, stop bits: 1 bit; it can be used for CWY automaticpressure calibrator as its external pressure module and be connected withTMMS2000 to print verification report automatically.Dimension: Φ107mm×37mm, total length：165mmWeight: approx. 0.48kg;Instruction Manual-CWY122 Connection: M20×1.5（or user defined e.g.NPT）.Additional function: temperature measurement resolution is ±0.1℃3 NotesInstallation should comply with the relevant provisions of electrical installations (except coal mines) in hazardous sites.Low power warning: if there is an automatic shutdown, please replace new battery; battery replacement should be carried out in well ventilated and nogas leak condition, and use the same model battery.It is prohibited to connect RS232 communication in the explosive gas environment.Forbidden to change or remove any components and structures which may affect the safe explosion-proof, such as the electronic batteries and therelated components.It should not be used for long period if overload to avoid pressure sensor damage.In order not to damage CWY series mechanical part, don't apply torque between the shell and pressure connection.4 Button description“”power on/off：Power on/off the pressure gauge;“”mode/calibration key: short press the key to switch display module, pressure display mode and basic parameter, ambient temperature display mode;Long press “”to enter “calibration”, then correct accuracy; under this status, short press the key to calibrate pressure.“”confirm button: In the "calibration status" short press the key toInstruction Manual-CWY122 calibrate the pressure;“” Plus and minus button: In "verification state", the pressure unit can be switched; In the "calibration status" short press the key to change the calibration set value;“”: “Zero” key: clear pressure data;“”: “Backlight” key: Turn on/off backlight.5 Basic functions5.1 Power on/offMake a long press “”for 3 seconds to power on; in the state of power-on, long press it for 3 seconds to power off. The gauge will buzz when it powers on or off.5.2 Pressure measurementAfter startup, the instrument will display pressure measurement as following picture:pressure gaugebattery power iconpressure measuring valuePressure unit5.3 Pressure clearancePlace the pressure connection toward air. If the current pressureInstruction Manual-CWY122 measured value is within (-10% ~ 10%) of the full range, press "ZERO" button to clear the measured value.5.4 Pressure unit conversionPress “” button to convert pressure units.①Precision digital pressure gauges(＜2.5MPa）units are converted in thefollowing order: kPa, psi、inHg, inH2O, mmHg, mmH2O, MPa, bar, mbar, atm, kg/cm2,Pa.②Precision digital pressure gauges(＞4MPa）units are converted in thefollowing order: MPa, psi, inHg, inH2O, mmHg, mmH2O, kPa, bar, mbar, atm, kg/cm2, Pa.Notice:In order to ensure that under each optional unit, pressure measurement is not shortage or overflow of digits in length, so different range gauges have different pressure unit configuration, not all pressure units.The conversion between units is as following table:1 kPa 1 7 MPa 0.0012 psi 0.1450377 8 bar 0.013 inHg 0.2953 9 mbar 104 inH2O 4.01463 10 atm 0.00986925 mmHg 7.50061 11 kg/cm20.0101976 mmH2O 102.047 12 Pa 10005.5 Double range switchFor double range digital pressure gauge, press "ZERO" button to switch two ranges. The current range is displayed in the top left corner of the screen.Instruction Manual-CWY122 If the pressure range is switched to a lower range status, the input pressure exceeds the low range, and then the high range is automatically switched to protect the sensor.5.6 BacklightPress button to turn on backlight, and then press to adjustbrightness, press again to turn it off. The backlight will turn on automatically when it is external module connected to CWY automatic pressure calibrator.5.7 Basic parameter displayPress “” button to display basic parameter: Model, serial no., production date, battery voltage.Press "" button again to switch to temperature and version as following photo at right.6 Usage as external module of CWY series automatic pressure calibratorThe precision digital pressure gauge is installed on the left side of the pressure connection on the calibrator, using specialized communicationInstruction Manual-CWY122 lines to connect to the left side of the external standard communication port of the calibrator; the gauge will automatically power on and turn on the backlight and automatic shutdown when the calibrator is powered off.7 Use software TMMS-2000 to do calibrationCWY model precision pressure gauge can be connected with TMMS-2000 (automatic calibration software) to do real-time calibration, and then the data will be uploaded to computer and print calibration report automatically.Automatic pressure calibrator can be used as pressure generation, and other hand pump or equipment will also be workable.About calibration data uploading, please check data memory function.8 Pressure sensor calibration8.1 Calibration permissible condition1）Ambient condition:Ambient temperature: 20℃±2℃Relative humidity: （45～75）%Atmospheric pressure: （86～106）kPa2）Standard pressure generationIt should meet requirement of verification regulation of digital pressure gauge JJG875.8.2 Start calibrationLong press "" button to enter the calibration status, as shown below, the top row is set value, positive-negative pressure range using three pointInstruction Manual-CWY122 to calibrate., use""button to change Settings: the lower limit, 0,upper limit; Other ranges are calibrated at 2 points, and use""button to change Settings : 0%, 100%. The bottom line displays reading value of actual pressure.8.3 Calibration process8.3.1 Positive and negative pressure range calibration process.The following working steps are assumed: the range of calibration is (-60 ~ 60) kPa, and the pressure calibration points are -60kpa, 0kPa and60kPa. The calibration can only be completed when the actual pressure value and the pressure setting value are 10 percent difference.1）Preparation: turn on the power to warm up for 10 minutes.Zero calibration:Set the pressure setting value to "0.000kPa"and confirm the system pressure as "0", after the ""calibration key and""confirm key, the" pressure set value "is 60.000kPa and" actual pressure value "is 0.000kPa (It indicates that the system has saved zero information. After calibration, the pressure value is still 0.000kpa, indicating thatInstruction Manual-CWY122 the system does not accept calibration data. The error of actual pressure value and pressure setting value may exceed 10% of the range, and the other points are the same condition.).2）Upper limit of calibration:Adjust the pressure setting to the upper limit (60 kPa), add pressure accurately to the maximum pressure value (60 kPa), press "" "" button, then the “pressure setting” displays 0.00 kPa, "actual pressure value" displays 60.00 kPa. Now, calibration is done.3）Lower limit of calibration:Adjust the pressure setting to the lower limit value (-60 kPa), add the accurate pressure to the minimum pressure value (-60 kPa), press "" "" button, then the pressure setting displays 0.00 kPa, "actual pressure value" displays -60.00 kPa, the calibration is done.8.3.2 Calibration instructions for other rangesThe following working steps are assumed: the range of calibration is (0～400) kPa, and the pressure calibration points are 0kpa, 400kPa. The calibration can only be completed when the actual pressure value and the pressure setting value are 10 percent difference.1）Preparation: turn on the power to warm up for 10 minutes.Zero calibration:Set the pressure setting value to "0.000kPa"and confirm the system pressure as "0", after pressing the ""calibration key and""confirm key, the" pressure set value "is 400.000kPa and" actual pressure value "is 0.000kPa (ItInstruction Manual-CWY122 indicates that the system has saved zero information.After calibration, the pressure value is still 0.000kpa,indicating that the system does not accept calibration data.The error of actual pressure value and pressure setting value may exceed 10% of the range, and the other points are thesame condition.).2）Calibration range: Adjust the pressure setting to scale value (400 kPa), add pressure accurately to pressure value (400 kPa), press "" "" button, then the “pressure setting” displays 0.00 kPa, "actual pressure value" displays 400.00 kPa. Now, calibration is done.8.3.3 Double range switchFor double-range digital pressure gauges, in the calibration mode, short press "ZERO" key can switch two ranges. The current range is displayed in top right corner of the screen.8.4 Change settingsWhen calibrating the pressure, sometimes it is necessary to modify the set value. For example, when the vacuum cannot be drawn to -100kPa inInstruction Manual-CWY122 a place, it is impossible to calibrate the -100kPa, and the setting value must be set artificially. If you want to modify settings, long press "" button to enter modify Settings status, as the picture below (left), whereabove the set value, there is " "indicating the digit can be modified, press""button, the corresponding figures will add 1, if you want to minus 1, then press "" button to change the direction of valuechanges, as the picture on the right,"",and"", The calibration data of the set value is saved.8.5 Exit calibrationLong press "" to exit the calibration status, and then enter the measurement condition.Instruction Manual-CWY122 8.6 NoticeThis function is used to modify the accuracy of pressure measurement, and the arbitrary operation of calibration function will affect the measurement accuracy, which can lead to the failure of normal work, possibly. If the measurement accuracy is deviated during the periodic verification, the calibration can be carried out. The calibration personnel must be the professional metrological verification personnel. In calibrating pressure measurement, the pressure should be pressurized to full range, then directly reduced to zero, and repeat the operation three times to make the pressure measurements to the optimum and then calibrate them.Caution: Calibration must be operated in calibration condition!9 Battery charging and replacementWhen the instrument appears automatic shutdown, please charge in time, if it is rechargeable battery,The instrument can use 9V battery or rechargeable battery with 9V charger. Replace the battery if the battery failed. When replacing the battery, remove the battery cover and place the new battery.When replacing the battery, please note that if the positive and negative electrode of the battery is in accordance with the installation direction;If the battery fails, it can be powered directly with a 4.2v-9v power adapter.Instruction Manual-CWY122 10 Fault analysis and solution1）If the external pressure exceeds 5% of the full range, the overpressure alarms, and the pressure should be reduced immediately to avoid damaging the pressure sensor.2）Replace the battery in time if the battery is abnormal.11 Order listNo. Description Quantity1 Precision digital pressure gauge 1pc2 9V battery 1pc3 Certification of approval 1pc4 Delivery inspection report 1pc5 Operating manual 1pc6 Warranty card 1pc陕西创威科技有限公司Shaanxi Creat Wit Technology Co., LtdAddress: No. 80, Gaoxin Road, Hi-Techzone, Xi’an, ChinaTel: +86 029********Fax: +86 89250364Mobile:+86182****6927Email:******************19Tel:+8602986690023Email:******************。

全不锈钢坚固型磁助式电接点压力表说明书一、概述电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用，当压力达到设定值时，使接点闭、合电子回路，以达到自动控制和发信的目的。

二、技术参数执行标准 JB/T9273-1997测量范围 最小0.1Mpa 最小真空-0.1-0Mpa最大100 Mpa 最大压力真空-0.1-2.4 MPa指示精度 Φ63mm/2.5%Φ100/150/160mm,1.5%.FS (1.0%.FS可选)设定精度 4.0%.FS接点数量 1个或2个（100表面3个或4个接点可选）工作电压 380V.AC或220V.DC最大电流 1A最大功率 30VA温度影响 其设定点误差变化不大于20±5℃时，使用温度偏离0.6%/10℃防护等级 IP65仪表玻璃 普通玻璃 安全玻璃接点材质 银镍合金外壳材质 304.SS接液材质 316.SS机芯材质 304.SS电气接头 标准霍斯曼接头连接尺寸 M20×1.5或按要求提供电气接口 M20×1.5三、工作原理仪表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。

与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

四、规格型号安装形式不锈钢防腐型号不锈钢耐震型号规 格 径向直接安装YXCF-63A YXCF-100AYXCF-150A YXCF-160A YXCFN-63A YXCFN-100AYXCFN-150A YXCFN-160A －0.1－100Mpa轴向直接安装YXCF-100AZYXCF-150AZ YXCFN-100AZYXCFN-150AZ －0.1－100Mpa轴向嵌装YXCF-100AZTYXCF-150AZT YXCFN-100AZTYXCFN-150AZT－0.1－100Mpa量程规格如下：压力真空：-0.1-0/-0.1-0.06/-0.1-0.15/-0.1-0.3/-0.1-0.5-0.1-0.9/-0.1-1.5/-0.1-2.4压力：0-0.1/0-0.16/0-0.25/0-0.4/0-0.6/0-1/0-1.6/0-2.50-4.0/0-6.0/0-10/0-16/0-25/0-40/0-60/0-100五、接线图图一：电气安装图1－3常开（红）2－3常闭（绿）图二：电气接头接线图六、外形尺寸图图三：不带安装环尺寸表一：不带安装环尺寸对照表图四：带安装环尺寸表二：带安装环尺寸对照表七、使用与维护（1）仪表必须垂直安装；安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞。

布莱迪电接点压力表说明书六根线一、布莱迪电接点压力表简介布莱迪电接点压力表是一款性能稳定、精度高的压力测量仪器。

它采用先进的电接点技术，能实时监测压力变化并输出信号，广泛应用于各种工业领域，如石油、化工、冶金等。

本文将重点介绍六根线的接线方法及操作注意事项。

二、六根线的作用及接线方法1.电源线（红色）：连接电源，为仪表提供工作电压。

2.信号线（绿色）：输出压力信号，可连接PLC、显示器等设备。

3.公共地（黑色）：保证仪表内部电路安全，需与设备地线连接。

4.开关输出线（黄色）：用于控制设备启停，如阀门、泵等。

5.传感器电源线（蓝色）：为传感器提供电源，确保传感器正常工作。

6.传感器信号线（白色）：连接传感器，实时传输压力信号。

接线方法：1.先将电源线、公共地线、开关输出线连接到仪表背面相应接口。

2.将传感器电源线连接至传感器电源接口，另一端连接至仪表背面相应接口。

3.将传感器信号线连接至传感器信号输出接口，另一端连接至仪表背面相应接口。

4.最后将信号线（绿色）连接至显示器或其他设备。

三、操作与维护注意事项1.在接线前，请确保电源已关闭，以免发生触电事故。

2.接线时，请勿让线缆受力过大，以免损坏线缆或接头。

3.接线后，请检查各接口是否牢固，确保无松动现象。

4.操作时，请勿用力敲击或摔打仪表，以免损坏内部元件。

5.定期检查仪表外观和内部元件，如有损坏，及时更换。

四、常见问题及解决方法1.压力表显示不准确：检查传感器和连接管道是否清洁，如有污物，需清理；检查传感器是否损坏，如有损坏，需更换。

2.无法启动或停止设备：检查开关输出线是否接错或损坏，如有问题，需重新接线或更换。

3.电源不稳定：检查电源线是否接触良好，如有问题，需更换电源线。

五、总结与推荐布莱迪电接点压力表凭借其高精度、稳定性等特点，在工业领域得到广泛应用。

掌握六根线的接线方法及操作注意事项，能确保仪表正常工作，提高生产效率。

智能消防压力开关（数显智能压力表）说明书及操作说明
1、HG-CL数显压力控制器说明书
消防压力开关共四个按键，从左到右分别为：设置，移位/清零，加数，减数。

表面直径：100MM
默认螺纹：M20*1.5(M14*1.5、1/2、3/8、1/4配转接头或者定制）
常规电压：AC220V、AC380V、DC24V
电源电压：DC24V/AC220V/380V、50HZ可选
显示方式：4位0.56寸LED
测量范围：0—2.5MPa
精度等级：±0.5%FS
控制电流：AC220V 3A
2、HG-CL数显压力控制器操作说明
设定停止压力值和运行压力值，按设置键2秒，仪表进入设置状态，屏幕显示“OFF1”时，按加或减键设置停止（上限）压力值，最低位数字闪烁，按位移建移位。

此时屏幕显示停止（上限）设定值；停止（上限）压力值设置完成后，按设置键进入运行（下限）压力值设置状态，仪表显示“ON1”，最低位位数字闪烁，按加或减键设置运行（下限）压力值，按位移键移位，运行（下限）压力值设置完成后，按设置键自动将设置数据保存并退出，进入测量工作状态。

因各地气压不同，仪表在0压显示有压力值时，可以长按位移键归零。

仪表默认启动值是0.2MPa,停止值是0.4MPa，也可以根据实际控制需要，设置成正控方式，或反控方式。

三线输出示意图黄：公共；红：常闭；蓝：常开！
备注：压力表输出为干接点(开关量)输出，属于无源输出。

亚德客真空压力表说明书
1、压力表在防治的时候必须垂直放置：在安装的时候要用扳手">扳手旋紧，不要直接去用手拧其外表壳，因为这样会使其表壳受到破坏。

在运输的时候不要让它发生碰撞，以免发生损坏。

2、在使用压力表的时候，要注意将其振幅控制在一毫米以下。

3、在使用过程中，如果因为环境中的温度太高而出现仪表的指针不能归零的现象，那么可以将表壳上面的橡胶塞剪开，使大气进入仪表内部就可以轻松的解决这个问题了。

4、仪表在使用的时候，要注意外界的温度，要将外界环境温度控制在-25到55度。

只有在这个温度范围内才能保证压力表正常工作，不受损伤。

5、压力表使用中要定期的进行检查，检查的周期是至少每三个月检查一次，在检查中如果发现了任何故障都应该及时的修理。

6、压力表使用也是有一定的范围，这个范围应该控制在压力表最大值的三分之一到三分之二之间的范围内。

7、如果在压力表出厂半年内，因为压力表本身的质量问题所造成的损失应该由其公司负责。

Series DPGAB & DPGWB Digital Pressure Gages Specifications - Installation and Operating InstructionsBulletin A-34D TheOPERATING INSTRUCTIONSback.On/Off:minutes if not used.Zero:should be sent back to the factory for calibration. Do not use the zero button whenpressure is applied.Units: To change units, press both On/Off and Zero buttons simultaneously.Overpressure Indicator: The LCD will flash “OFL”, if the pressure applied is over105% F.S. “OFL” may also be displayed when the device subjected to electromagneticinterference between 0.9 to 1 GHz.INSTALLATIONWhen installing gage always use 1˝ hex at the base of the housing to tighten the gageto a mating fitting. Do not apply wrench to housing.MAINTENANCEBattery Removal: Remove the screw on backplate. Lift backplate off by hand. Toreassemble replace backplate and screw.Replace batteries per polarity indicators.A “LOW BAT” descriptor indication will appear on the display when batteries need tobe replaced.DPGWB DPGAB®DPGAB & DPGWB BUTTON OPERATIONTo Turn On & Off:Press to turn unit on.Press again to turn unit off.To Zero Display:To zero display, disconnect gage from any pressure source. Pressand hold zero button until the LCD displays “- - -”, then release.To Change Units:To change units, disconnect gage from any pressure source.Press both & buttons simultaneously untildesired units are displayed.©Copyright 2020 Dwyer Instruments, Inc.Printed in U.S.A. 2/20FR# 443798-00 Rev.2。

电接点压力表使用说明书
用途
本仪表适用于测量对铜和铜合金不起腐蚀作用的和中性无爆炸危险的非结晶液体、气体的压力。

本仪表经与相应的电气器件（如继电器及接触器等）配套使用，当压力达到设定值时，发出电信号或接通控制器。

使用与维护
1、电接点最大通过的电流不允许超过3A（安培），否则自负。

2、仪表应应垂直安装，搬运安装时应避免碰撞和振动。

3、仪表宜在周围环境温度为-40℃-+70℃相对湿度不大于85%，且振动或被测介质的急剧脉动对可靠接触和准确发信读数等无影响的场所下使用。

4、仪表的电气线路（可参照示意图）经设置和接妥后认真加以检查，并进行试动作。

5、仪表在调节给定值时，须借助一字槽螺钉旋具进行。

6、仪表在测量静负荷时，可用至测量上限的3/4，在测量交变负荷时可用至测量上限的2/3，对于瞬间内测量可用至测量上限值。

7、在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置。

8、仪表应经常进行检定（至少三个月一次）如发现故障及时修理。

9、仪表在使用过程中应经常保持其干燥和洁净，妥善维护之。

10、仪表自出厂日起，一年内若在仪表正常保管使用条件下因发现制造质量不良、失效或员坏时，由本公司负责修理或调换。
