SMC真空压力表 使用手册

Page 1 of 2Instruction ManualGP46Pressure Gauge with Switchis pneumatic system.1 Safety InstructionsThese safety instructions are intended to prevent hazardous situations and/or equipment damage. These instructions indicate the level of potential hazard with the labels of “Caution,” “Warning” or “Danger.” They are all important notes for safety and must be followed in addition to International Standards (ISO/IEC) *1), and other safety regulations. *1)ISO 4414: Pneumatic fluid power - General rules relating to systems. ISO 4413: Hydraulic fluid power - General rules relating to systems.IEC 60204-1: Safety of machinery - Electrical equipment of machines. (Part 1: General requirements)ISO 10218-1: Manipulating industrial robots -Safety. etc.• Refer to product catalogue, Operation Manual and Handling Precautions for SMC Products for additional information. • Keep this manual in a safe place for future reference.not avoided, will result in death or serious injury.Warning• Always ensure compliance with relevant safety laws and standards.• All work must be carried out in a safe manner by a qualified person in compliance with applicable national regulations.2 Specifications2 Specification - continuedNote 1) When mounting a pressure gauge, use caution not to tighten excessively. Excessive tightening will cause product to be damaged. Use a pipe tape for sealing.Note 2) Water is not an acceptable fluid. When using the other fluids, please consult with SMC for compatibility information concerning corrosion.Note 3) Set value of pressure switch is indicated by pointer (green). This indicates the position from ON to OFF when the pressure drops in the connection between N.O. (white line) and COM (black line). To set the value, turn needle in clockwise position to the correct value. When setting; if desired set position has been passed, turn needle in a counter-clockwise direction back again beyond the desired value and then once again return needle in a clockwise direction stopping at the desired value. Value must be set while needle is traveling in a clockwise direction. Note 4) Make sure to provide a minimum difference of 0.1 MPa between the set pressure and the operating pressure (including the pressure drop). If the difference is smaller, it could lead to improper operation. The working pressure should be the pressure that adds the set needle error (0.03MPa), hysteresis (0.07MPa), and display accuracy of the set pressure value (±0.05MPa). If accuracy is not taken into consideration, the connection between N.O. (white) and COM (black) may not turn on when the pressure rises.Note 5) Maximum error value: Add the pressure gauge indicator error of 0.03 MPa to the setting needle error.Note 6) Avoid freezing as this may cause a malfunction.Note 7) The guaranteed temperature range for accuracy is 23°C ±5°C.WarningSpecial products might have specifications different from those shown in this section. Contact SMC for specific drawings.3 Installation3.1 InstallationWarning• Do not install the product unless the safety instructions have been readand understood.• Do not apply pressure over the max. value of the scale as it will lead to operation failure.• The maximum frequency of use is 6 times/minute.If there is a pulsation of pressure, it will break in a short period of time.3.2 SelectionCaution• Make sure that no direct impact or vibrations are applied to the body. • Do not apply high load voltage (current) or surge current as this can cause the switch to malfunction. 3.3 MountingCaution• During transport and installation, do not apply shock to the product, such as by dropping doing so will affect its precision.• Regarding the installation posture, place it perpendicular to the ground, with the zero point on the reading of a pressure gauge facing down. • Do not install it in an area that is exposed to high temperature or humidity, because doing so will lead to improper operation.• To screw in the pressure gauge, make sure to turn the gauge by placing a wrench over the square wrench flats. If the pressure gauge is screwed in by holding it on some other area, air leakage or damage may result. 3.4 EnvironmentWarning• Do not use in an environment where corrosive gases, chemicals, salt water or steam are present.• Do not install in an environment of high humidity. • Do not use in an explosive atmosphere.• Do not expose to direct sunlight. Use a suitable protective cover.• Do not install in a location subject to vibration or impact in excess of the product’s specifications .• Do not mount in a location exposed to radiant heat that would result in temperatures in excess of the product’s specifications.3 Installation - continued3.5 PipingCaution• Before connecting piping make sure to clean up chips, cutting oil, dust etc.• When installing piping or fittings, ensure sealant material does not enter inside the port. When using seal tape, leave 1.5 - 2 threads exposed on the end of the pipe/fitting.3.6 LubricationCaution• SMC products have been lubricated for life at manufacture, and do not require lubrication in service.• If a lubricant is used in the system, refer to catalogue for details. 3.7 Circuit Diagram Without indicator lightWith indicator lightThe arrow in the diagram indicates the direction of the pressure increase. The light turns OFF when the pressure becomes higher than the set pressure and turns ON when the pressure becomes lower than the set pressure.4 Settings4..1 Procedure for Setting the Limit Gauge Indicator4.1.1. Before setting the (green) limit indicator, turn the cover counter clockwise (approximately 6 to 7 mm) until it stops. Then, remove by pulling it towards you.4.1.2. Use a flat head screwdriver (with a 2.9 mm blade width) to set the (green) limit indicator. Be careful not to bend the other needle or damage the dial plate.4.1.3. After completing the setting, replace the cover. Fit the cover by aligning the cut out in the cover to the groove on the top of the black case. Turn the cover clockwise (approximately 6 to 7 mm) until it stops. Make sure that the matching mark on the cover is aligned with the groove on the top of the case.4.2 Procedure for Setting the Limit Gauge Indicator (Color Zone Type)4.2.1. Before setting the color zone (red), turn the cover counter clockwise (approximately 6 to 7 mm) until it stops. Then remove by pulling it towards you.4.2.2. Use a pen tip to set the color zone (red). Be careful not to bend the other needle or damage the dial plate.ORIGINAL INSTRUCTIONSRefer to Declaration of Conformity for relevant Directives[option]4.2.3. After completing the setting, replace the cover. Fit the cover by aligning the cut out in the cover to the groove on the top of the black case. Turn the cover clockwise (approximately 6 to 7 mm) until it stops. Make sure that the matching mark on the cover is aligned with the groove on the top of the case.4.3 Procedure for Setting the Limit Gauge Indicator and the Setting Needle4.3.1. Before setting the limit indicator and the (green) setting needle, turn the cover counterclockwise (approximately 6 to 7 mm) until it stops. Then, remove by pulling it towards you.4.3.2. Use a flat head screwdriver (with a 2.9 mm blade width) to set the (green) limit indicator. Be careful not to bend the other needle or damage the dial plate.4.3.3. Before setting the setting needle, use a flat head screwdriver (witha 2.9 mm blade width) to turn the setting screw and set the setting needle to the set pressure.4.3.4. After completing the setting, replace the cover. Fit the cover by aligning the cut out in the cover to the groove on the top of the black case. Turn the cover clockwise (approximately 6 to 7 mm) until it stops. Make sure that the matching mark on the cover is aligned with the groove on the top of the case. 4.4 Procedure for Assembling the Cover Ring Assembly •Pressure gauge for general purpose•Pressure gauge with switch1. Remove the small screw (1 position) from the pressure gauge.2. Place the cover ring on the pressure gauge.3. Using the small screw that is provided with the cover ring, install the cover ring. The installation torque is 0.6 to 0.7 N･m. However, when reassembling, it shall be 0.5 to 0.6 N･m.5 How to OrderRefer to drawings or catalogue for ‘How to Order’.6 Outline Dimensions (mm)Refer to drawings or catalogue for outline dimensions.7 Maintenance7.1 General MaintenanceCaution•Not following proper maintenance procedures could cause the productto malfunction and lead to equipment damage.•If handled improperly, compressed air can be dangerous.•Maintenance of pneumaticsystems should be performedonly byqualified personnel.•Before performing maintenance, turn off the power supply and be sureto cutoff the supply pressure. Confirm that the air is released toatmosphere.•After installation and maintenance, apply operating pressure andpower to the equipment and perform appropriate functional andleakage tests to make sure the equipment is installed correctly.•If any electrical connections are disturbed during maintenance, ensurethey are reconnected correctly, and safety checks are carried out asrequired to ensure continued compliance with applicable nationalregulations.•Do not make any modification to the product.•Do not disassemble the product, unless required by installation ormaintenance instructions.8 Limitations of Use8.1 Limited warranty and Disclaimer/Compliance RequirementsRefer to Handling Precautions for SMC Products.9 Product disposalThis product should not be disposed of as municipal waste. Check yourlocal regulations and guidelines to dispose this product correctly, in orderto reduce the impact on human health and the environment.10 ContactsRefer to or www.smc.eu for contacts.URL : http// (Global) http// www.smc.eu (Europe)'SMC Corporation, Akihabara UDX15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 1010021Specifications are subject to change without prior notice from the manufacturer.© 2020 SMC Corporation All Rights Reserved.Template DKP50047-F-085JPage 2 of 2。

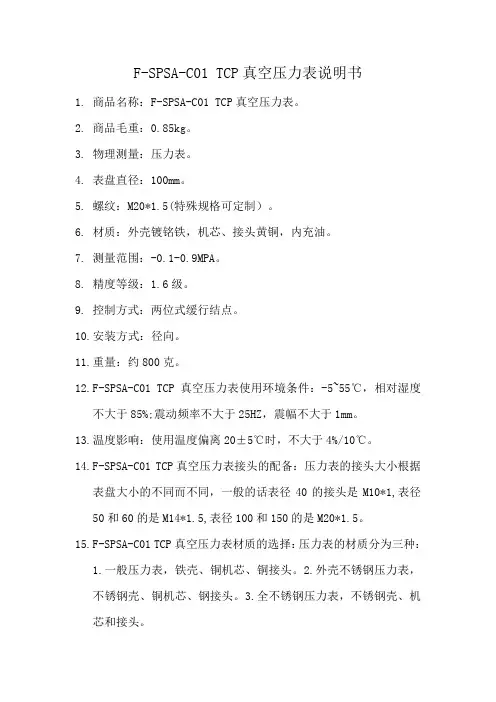

F-SPSA-C01 TCP真空压力表说明书1.商品名称：F-SPSA-C01 TCP真空压力表。

2.商品毛重：0.85kg。

3.物理测量：压力表。

4.表盘直径：100mm。

5.螺纹：M20*1.5(特殊规格可定制）。

6.材质：外壳镀铭铁，机芯、接头黄铜，内充油。

7.测量范围：-0.1-0.9MPA。

8.精度等级：1.6级。

9.控制方式：两位式缓行结点。

10.安装方式：径向。

11.重量：约800克。

12.F-SPSA-C01 TCP真空压力表使用环境条件：-5~55℃，相对湿度不大于85%;震动频率不大于25HZ，震幅不大于1mm。

13.温度影响：使用温度偏离20±5℃时，不大于4%/10℃。

14.F-SPSA-C01 TCP真空压力表接头的配备：压力表的接头大小根据表盘大小的不同而不同，一般的话表径40的接头是M10*1,表径50和60的是M14*1.5,表径100和150的是M20*1.5。

15.F-SPSA-C01 TCP真空压力表材质的选择：压力表的材质分为三种：1.一般压力表，铁壳、铜机芯、铜接头。

2.外壳不锈钢压力表，不锈钢壳、铜机芯、钢接头。

3.全不锈钢压力表，不锈钢壳、机芯和接头。

16.F-SPSA-C01 TCP真空压力表抗震情况选择：压力表根据抗震能力的不同分为一般压力表和耐震压力表，耐震压力表表内有充灌阻尼油（甘油和硅油）和配套缓冲装置。

17.F-SPSA-C01 TCP真空压力表安装方向的选择：压力表分为径向安装和轴向安装。

径向安装是指表盘和地面成要直方向的安装；而轴向安装则是表盘和地面成水平状态的安装。

18.F-SPSA-C01 TCP真空压力表不同精准等级的选择：大部分的压力表精准度等级为2.5或1.6级，只有精密压力表的精准度等级为0.4成0.25级。

文件No.PS※※-OMS0006CN-G数字式压力开关ZSE20(F)ISE20安全注意事项2型式表示・型号体系8产品各部位名称及功能10用语说明11安装·设置14设置方法14配管方法16配线方法18设定概要[测量模式] 20 压力设定21 3步设定模式22 简易设定模式24功能选择模式26功能选择模式说明26出厂设定26 F0 单位切换功能28 F1 OUT1的设定29 F3 数字滤波器的设定32 F4 自动预设功能的设定33 F6 显示值微调的设定35 F10 子画面的设定36 F11 显示分辨率的设定41 F80 省电模式的设定42 F81 密码输入的设定43 F82 线名输入的设定45 F90 全功能的设定46 F98 输出确认48 F99 恢复出厂设置49其他设定50维护54忘记密码的场合54故障一览表55规格62规格表62外形尺寸图64安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

这些注意事项，按照危害和损伤的大小及紧急程度分为「注意」「警告」「危险」三个等级。

无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险以及物品破损的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。

型号表示的单位规开关调整方法
ZSE30/ISE30系列
动作指示灯（绿）：
指示开关的动作状况 △升键： 模式及ON/OFF设定值的 增加。切成峰值显示模式 时使用。 SET键： 各模式的变更及设定值的 确定时使用。
LCD显示：
显示当时的压力状态，设 定模式的状态、被选择的 显示单位、错误模式的显 示。另外，还可进行红色 或绿色的单色显示，输出 时切换成红色和绿色的联 动显示，可选择2种颜色 的显示色。 ▽降键： 模式及ON/OFF设定值的 减少。切成谷值显示模式 时使用。
RESET操作： 同时压升键△及▽降键，起RESET功能的作用。 发生异常时的消除和零点清除时使用
各部分功能介绍
模式设定
初期设定 初期设定模式 连续按压SET键2s以上。显示就变成图A显示色的设定模式 按 SET 键2s以 上
型号表示的单位规格是“Mpa”。 1、显示色的设定 选择LCD显示色 变更显示色时，按压△键或▽键，可选择使用的显示色。

5.数值设置完毕后，按下S确认，会显示 H-1（迟滞值)； 6.按下S确认，最后设置显示色； 7.全部设置完之后，长按S键3S返回主界 面（即可设置完成）。
例：设置值位为0.3pa,迟滞值为0.1mpa 0.3-0.1=0.2mpa;
当气压到达0.2mpa时会立即停止输出， 直到气压再次到达0.3mpa才会再次有输
恢复出厂设置:
图一
图二
图三
图四
1.在当前界面按住S键3秒:进入模式选取界面F0； 2.上下切换键切换到F99界面:按S键确认进入内部设定画面； 3.上下切换键切换OFF和ON选取，同时按下SET和下切换键5秒以 上确认恢复出厂设置； 4.按S键3秒返回当前界面。
单位选择：
MPA:兆帕 KPA : 千帕 Kgf/cm²：重量/每平方厘米 Bar：巴 Psi:磅/每平方英寸 InHg:英寸汞柱 mmHg;毫米汞柱
响应时间参数设置：
分辨率参数设置：
自动预功能设定：
微调值设定：F6-显示值微调:此
功能允许微调压力 开关的当前显示值， 调整范围为当前显 示值的+5%功能设定 模式下选择F6，按S 进入显示值微调。
省电模式：
密码设定：
设置方案：
项目 F0:单位功能选择 F1:0UT1规格设定 F2:0UT2规格设定 F3:响应时间设定 F4:分别率设定 F5:自动预设功能设定 F6:显示值校正 F7:省电模式选择 F8;密码锁设定
出信号。
比较值参数设置：
1.在F1中选择WIN（比较值模式)； 2.按下S键会显示PIL（下限值)PIH(上限值)； 3.1-P(常开），1-N（常闭）。
例：当在常开状态下，上限值PLH设置为0.4mpa， 下限值PIL设置为0.2mpa,迟滞值设为0.1mpa，那 么压力表的输出范围就在0.1mpa到0.5mpa之间

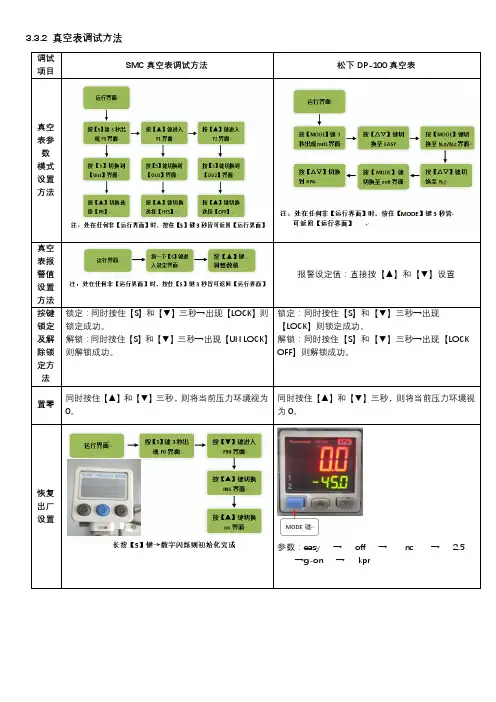

3.3.2 真空表调试方法
调试
项目
SMC真空表调试方法松下DP-100真空表
真空
表参
数
模式
设置
方法
真空
表报
警值
设置
方法
报警设定值：直接按【▲】和【▼】设置
按键锁定及解除锁定方法锁定：同时按住【S】和【▼】三秒→出现【LOCK】则
锁定成功。

解锁：同时按住【S】和【▼】三秒→出现【UN LOCK】
则解锁成功。

锁定：同时按住【S】和【▼】三秒→出现
【LOCK】则锁定成功。

解锁：同时按住【S】和【▼】三秒→出现【LOCK
OFF】则解锁成功。

置零同时按住【▲】和【▼】三秒，则将当前压力环境视为
0。

同时按住【▲】和【▼】三秒，则将当前压力环境视
为0。

恢复
出厂
设置
参数：easy →off →nc → 2.5
→g-on →kpr。

( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。

2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。

4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。

OK处若数字不动为复制失败。

在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。

同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。

在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。

若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。

时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。

模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。

模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。

时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。

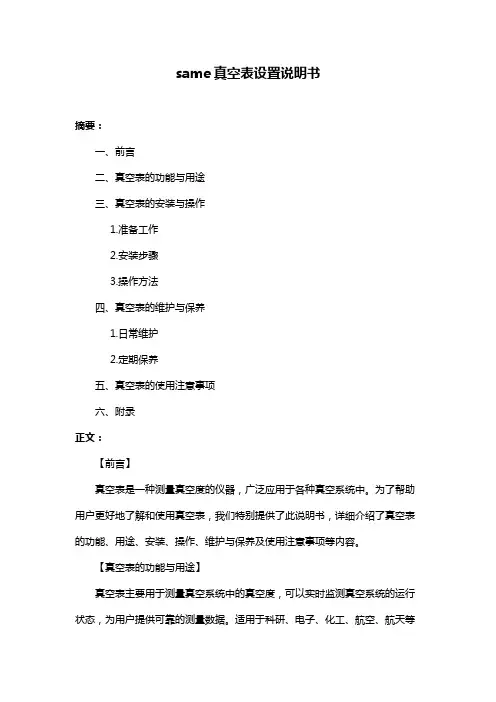

same真空表设置说明书摘要：一、前言二、真空表的功能与用途三、真空表的安装与操作1.准备工作2.安装步骤3.操作方法四、真空表的维护与保养1.日常维护2.定期保养五、真空表的使用注意事项六、附录正文：【前言】真空表是一种测量真空度的仪器，广泛应用于各种真空系统中。

为了帮助用户更好地了解和使用真空表，我们特别提供了此说明书，详细介绍了真空表的功能、用途、安装、操作、维护与保养及使用注意事项等内容。

【真空表的功能与用途】真空表主要用于测量真空系统中的真空度，可以实时监测真空系统的运行状态，为用户提供可靠的测量数据。

适用于科研、电子、化工、航空、航天等领域。

【真空表的安装与操作】1.准备工作在使用真空表之前，请确保真空系统已关闭，并确保表内无异物。

同时，准备好相关的工具和材料，如扳手、螺丝刀等。

2.安装步骤（1）首先，选择合适的安装位置，确保安装位置干燥、无尘、无腐蚀性气体。

（2）然后，根据真空表的尺寸和接口，准备相应的安装孔和连接线。

（3）接着，将真空表安装到指定位置，用扳手和螺丝刀固定好。

（4）最后，连接真空系统的进出口管道，确保连接牢固。

3.操作方法（1）打开真空系统，让系统运行一段时间，使真空表内部充满真空。

（2）观察真空表的读数，确保真空表正常工作。

（3）根据需要，设定真空表的量程和单位，以便更准确地读取真空度。

（4）在系统运行过程中，注意观察真空表的读数变化，及时了解真空系统的运行状态。

【真空表的维护与保养】1.日常维护（1）使用后，及时清洁真空表，避免灰尘和污物影响测量精度。

（2）定期检查真空表的连接线和接口，确保连接牢固。

2.定期保养（1）每隔一段时间，对真空表进行校准，以保证测量精度。

（2）如果真空表出现故障，及时联系售后服务人员进行维修或更换。

【真空表的使用注意事项】1.在使用过程中，避免剧烈震动和撞击真空表，以免影响测量精度。

2.请勿在高温、潮湿、有腐蚀性气体的环境中使用真空表。

SMCISE20—N说明书1.基本原理ISE20—N采用压电效应来实现压力的测量。

当介质的压力作用于传感器的感应元件时，感应元件内部的晶体振荡频率发生变化。

通过测量频率变化的大小，可以准确地获得介质的压力信息。

2.操作方法ISE20—N的操作非常简单。

首先，通过终端上的键盘设置传感器的相关参数，如单位、输出范围等。

然后，将传感器与测量系统连接，并按照相应的接线方式连接。

接着，打开电源，待传感器完成初始化后，即可进行正常的压力测量操作。

3.技术参数ISE20—N具有以下优秀的技术参数：-测量范围：0-1000kPa-准确度：±0.5%FS- 响应时间：≤1ms- 输出信号：4-20 mA / 0-10 V / Digital-工作温度范围：-10℃-60℃-防护等级：IP67-过载能力：200%FS4.维护保养为确保ISE20—N的正常工作和延长使用寿命，需要进行定期的维护保养。

具体的维护保养事项包括：-定期清洁传感器的外壳，避免灰尘和污垢对传感器的影响；-检查传感器的接线是否松动，确保传感器与测量系统的正常连接；-定期校准传感器的测量精度，以确保其准确性和稳定性。

5.应用领域ISE20—N广泛应用于工业自动化和控制系统中的压力测量。

它适用于各种介质的压力监测和控制，如液体、气体、蒸汽等。

其高精度、高性能的特点，使得它在化工、食品加工、机械制造等行业中得到了广泛的应用。

总结：SMCISE20—N是一种高精度、高性能的数字压力传感器，具有广泛的应用领域和优越的性能特点。

本说明书详细介绍了ISE20—N的基本原理、操作方法、技术参数以及维护保养等方面的内容。

希望本说明书能够帮助用户更好地了解和使用ISE20—N，从而满足其在压力测量和控制领域的需求。

LCD显示：
显示当时的压力状态，设 定模式的状态、被选择的 显示单位、错误模式的显 示。另外，还可进行红色 或绿色的单色显示，输出 时切换成红色和绿色的联 动显示，可选择2种颜色 的显示色。 ▽降键： 模式及ON/OFF设定值的 减少。切成谷值显示模式 时使用。
RESET操作： 同时压升键△及▽降键，起RESE部分功能介绍
模式设定
初期设定 初期设定模式 连续按压SET键2s以上。显示就变成图A显示色的设定模式 按 SET 键2s以 上
型号表示的单位规格是“Mpa”。 1、显示色的设定 选择LCD显示色 变更显示色时，按压△键或▽键，可选择使用的显示色。
型号表示的单位规格是“Mpa”。
模式设定
另外还可进行红色或绿色的单色显示输出时切换成红色和绿色的联动显示可选择2种颜色的显示色
SMC-高精度数字式压力开关调整方法
ZSE30/ISE30系列
动作指示灯（绿）：
指示开关的动作状况 △升键： 模式及ON/OFF设定值的 增加。切成峰值显示模式 时使用。 SET键： 各模式的变更及设定值的 确定时使用。

真空表操作手册1. 简介真空表是一种用于测量、监测和控制系统内真空程度的仪器。

本操作手册旨在帮助用户正确操作真空表，保证准确测量和长期稳定的使用。

2. 准备工作在开始操作真空表之前，请确保以下准备工作已完成：- 将真空表放置于稳定的工作平台上，并保持平衡。

- 确认真空表与真空系统的连接管道已正确连接，并且密封良好。

- 打开真空系统的主控开关。

3. 操作步骤步骤一：打开电源在使用真空表之前，需要先打开电源。

确保电源线已正确连接，并按下电源开关。

步骤二：选择测量模式真空表通常具有多种测量模式，如绝压模式、相对压模式等。

根据需要选择合适的测量模式，并在屏幕上进行设置。

步骤三：零点校准在进行测量之前，进行零点校准以保证测量的准确性。

按照真空表的说明书进行校准操作，并等待校准完成。

步骤四：开始测量待真空表校准完成后，将探头放入要测量的空间中。

确保探头与空间的接触良好，并等待一段时间以稳定测量结果。

步骤五：记录测量结果当真空表显示出稳定的测量结果后，将结果记录下来。

可以使用纸质表格或电子表格进行记录，以便后续分析和比较。

4. 维护与注意事项为确保真空表的正常使用和精确测量，需要注意以下事项：- 定期清洁真空表的探头，并保持其表面清洁。

- 避免将真空表暴露于高温、高湿等恶劣环境中。

- 避免碰撞或震动真空表，以防损坏。

5. 故障排除如果在使用真空表时遇到问题，可以参考以下故障排除方法：- 检查电源线是否正确连接，并确认电源是否正常供电。

- 检查真空表与真空系统的连接情况，确保连接处没有泄漏。

- 根据真空表的说明书，查看是否存在其他故障排除方法。

6. 总结本操作手册提供了关于真空表的操作步骤、维护和故障排除等内容。

请用户在操作真空表时，严格按照手册的指导进行，以确保测量结果的准确和真空表的长期稳定使用。

SMC压力开关ISE30A-01-P中文说明书
产品介绍
真空压力开关是用于检测真空压力的开关。

当真空压力未达到设定值时，开关处于断开状态。

当真空压力开关达到设定值时，开关处于接通状态，发出电信号，智慧真空吸附机构动作。

当真空系统存在泄漏、吸盘破损或气源压力变动等原因而影响到真空压力大小时，装上真空压力开关便可保证真空系统安全可靠的工作。

. 真空压力开关按功能分，有通用型和小孔口吸着确认型；按电触点的形式分，有无触点式和有触点式。

产品详细说明
工作原理一：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。

压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

开关元件有磁性开关、水银开关、微动开关等。

工作原理二：一般是使用“电接点压力表”，这是一种普通的管弹簧压力表，加上两组电接点。

可以接通相当高低压力的电接点，从而把压力控制在上下限之间。

这种电接点的容量小，只能开关接触器的控制线圈，压力表上的控制位置可以调节。

装在水泵的出水口，当出水压力达到你的
设定值时（即你不需要更大的压力时），压力开关就动作了，水泵停止不工作。

如果压力开关一直不动作，根据你说的情况，应该是压力还没达到动作压力（压力不够）。

工作原理三：当被测压力过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。

精度：表示设备程度的值，包括线性度、公差、迟滞、重复性等.。

SMC负压表调参数第一. 初始画面长按SET键会出现F 0的画面.第二. 用△▽键调节将F 0 画面改为F 1画面.并按SET键,进入下一个画面.第三. 当进入这个画面时，两个不同符号会相互转化。

当第二个出现符号是HY5的时候，按SET键，进入下一个画面。

（当第二个出现符号不是HY5画面时，可以通过△▽来切换）第四. 这个画面是调节负压表常通常闭的选择. 也是两个不同符号会相互转化的.当第二个出现的符号是n_1的时候按SET键进入下个画面（当第二个出现的符号不是n_1,而是p_1的时候，通过△▽键来切换，将p_1调节到n_1。

n_1代表信号是常闭的需要达到一个的符合条件才会有信号p_1代表信号是常通的，信号是常通的）。

第五. 这个画面是调节负压参数的. 画面也会出现两个符号相互交换(N_1 和—0.000)。

—0.00多少是代表当前的一个负压值。

可以通过△▽键来切换，当你调到一个合适的数值时，按SET键进入下个画面。

（一般出厂值为—0.75）第六. 这个画面是调节正压值参数的. 画面也会出现两个符号相互交换（H_1 和5）。

这个正压值参数只要不小于初始画面那个值就可以。

并按SET键进入下个画面。

第七. 这个画面是调节字符颜色的，画面也会出现两个符号相互交换。

当第二个画面出现以5开头的字符时，并按SET键进入下个画面。

（当第二个画面出现的符号不是以5开头的时候，按△▽键来切换）第八. 这个画面的会出来一个F 0的符号。

通过△▽键将F 0 调节为F 90。

并按SET键，进入下个画面。

第九. 这个画面也是出现两个符号相互交换（ALL 和OFF）当画面出现为OFF符号时，按▽键，画面会on符号。

当画面显示on 符号时，长按SET键。

画面自动会跳转到初始画面。

smc压力表se40a-01-1说明书SMC压力表原理压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

SMC压力表IP防护等级IP(INTERNATIONALPROTECTION)防护登记系统是由IEC(INTERNATIONALELECTROTECHNICALCOMMISSION)所起草的。

将灯具依起防尘防湿之特性加以分级。

这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。

IP樊护等级是由两个数字所组成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高SMC压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为、1、、2、、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～MP，精度级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上MPa×%=±当压力表指示压力为时，实际气压在～之间。

SMC压力表详解：1.安装压力表的部位(除与锅筒蒸汽空间直接相连接处必须安装压力表外)(1)给水调节阀前。

(2)可分式省煤器出口。

(3)过热器出口和主汽阀之间。

(4)再热器出、入口。

(5)直流锅炉启动分离器。

(6)直流锅炉一次汽水系统的阀门前。

(7)强制循环锅炉锅水循环泵出、入口。

(8)燃油锅炉油泵进、出口。

(9)燃气锅炉的气源人口。

2.选用压力表的规定(1)对于额定蒸汽压力小于MPa的锅炉，压力表精确度不应低于级;对于额定蒸汽压力大于或等于MPa的锅炉，压力表的精确度不应低于级。

(2)压力表应根据工作压力选用。

压力表表盘刻度极限值应为工作压力的～倍，最好选用2倍。

(3)压力表表盘大小应保证司炉人员能清楚地看到压力指示值，表盘直径不应小于100mm。

,显示屏显示为一丁匚］Z/ISE30A 系列压力开关设定说明设定顺序：通电一测量模式一零点校正一功能设定一测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时， 通电且不施加气压时， 如果显示值不为零， 三和卫 键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住［室［键2s 以上，压力开关进入功能设定模式 按;和【旦 键选择对应功能后按［玄 进入详细功能设置。

测量模式按住2s 以上备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能， 对应位置显示卜…I 。

全部功能列表:F1 : 0UT1规格设定 迟滞模式，常开 F2 : 0UT2规格设定 迟滞模式，常开F3 :响应时间设定 2.5 msF4 :显示精度设疋 1/1000F5 :自动预设功能设定 手动模式F6 :显示值校正 0%F7 :省电模式选择OFFF8 :密码锁设定 OFF1 ） F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按“和卫_键选择对应单位，按 ■事键确认。

F0-单位选择功能设定完成2）F1-0UT1输出规格设定方法:此部分可设置输出类别（迟滞型 /比较型）和输出模式（常开 /常闭）设定。

按!三键进入单位选择模式I按!爭键完成设定返回到功能选择模式，屏幕显示 F0迟滞模式（岀厂时默认设置）常开型 常闭型比较模式（也称窗口比较模式）迟滞（H1） 迟滞（H1）ON OFF功能选择模式下按 输出 ON OFF迟滞（H-1） K ---------- 厂一…一P-1压力k比较模式（也称窗口比较模式）输出n1L和卫_至屏幕显示I ■ ' I ，然后按进入OUT1规格设定。

输出模式岀厂时默认设置输出迟滞（H1）迟滞（ H1)ON OFF1 _>1 <、 «:」 TkI~~1 +AP1L P1H压力h迟滞模式（岀厂时默认设置）输出 ON 1迟滞（H-1） iL -----------{ OFF----------------------n 1 压力按S 键进入0UT1规格设定压力设定状态：此状态下设定压力开关输出的 ON/OFF 点。
