YTN压力表使用说明书

压力表的操作说明书操作说明书一、产品概述压力表是一种常用的测量仪器，用于测量液体或气体的压力大小。

本操作说明书详细介绍了压力表的使用方法和注意事项。

二、产品结构1. 压力表外观：压力表通常由表头、表身和连接装置组成。

2. 表头：显示压力数值，并设有刻度盘和指针。

3. 表身：固定表头和连接装置，通常采用金属材料制成。

4. 连接装置：与被测介质连接，通常是螺纹接口或法兰接口。

三、操作步骤1. 准备工作在进行压力测量之前，请确保以下准备工作已完成：- 将压力表与被测介质连接，确保连接牢固。

- 检查压力表是否正常运作，并确保指针在零刻度位置。

2. 测量压力（根据实际情况选择合适的测量方法，以下是一种常用方法的步骤）- 确定被测压力介质的性质（液体或气体）和量程范围。

- 打开被测压力介质供应，使其充满压力表。

- 观察压力表指针的位置，根据刻度盘上的刻度读取压力数值。

- 记录压力数值，可以根据需要进行多次测量以提高精确度。

3. 压力表的维护- 使用结束后，及时将压力表从被测介质中取出，并用清洁软布轻轻擦拭表面。

- 避免压力表受到外界冲击或水分侵入，以防止损坏或影响准确度。

- 定期检查压力表的准确度，并根据需要进行校正或更换。

四、注意事项1. 避免超过压力表的量程范围进行测量，以免损坏仪器。

2. 避免过大的冲击或振动，以保持压力表的准确度。

3. 注意压力表的工作温度范围，避免在超出范围的温度下使用。

4. 如遇到故障或不正常情况，请及时停止使用并咨询专业人士。

五、常见问题解答1. 问：为什么压力表指针不动？答：可能是压力表与被测介质连接松动或存在堵塞，请检查连接状态并进行清洗。

2. 问：为什么压力表指针不稳定？答：可能是被测介质存在脉动或压力波动，请检查被测介质的稳定性。

3. 其他问题请咨询售后服务。

六、总结本操作说明书详细介绍了压力表的使用方法和注意事项，希望能帮助用户正确操作压力表，确保测量的准确性和使用的安全性。

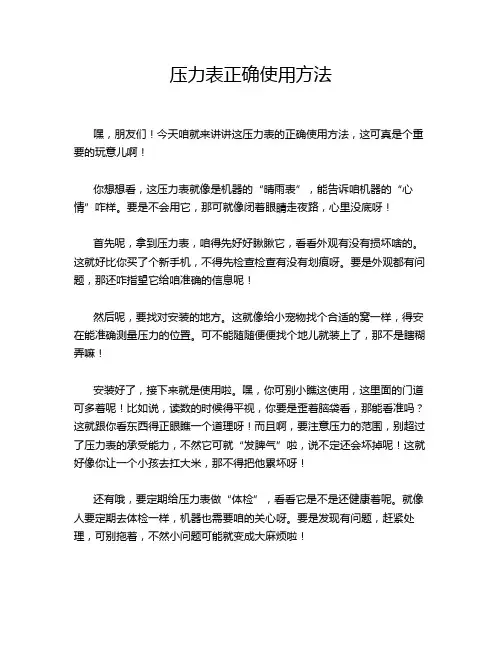

压力表正确使用方法嘿，朋友们！今天咱就来讲讲这压力表的正确使用方法，这可真是个重要的玩意儿啊！你想想看，这压力表就像是机器的“晴雨表”，能告诉咱机器的“心情”咋样。

要是不会用它，那可就像闭着眼睛走夜路，心里没底呀！首先呢，拿到压力表，咱得先好好瞅瞅它，看看外观有没有损坏啥的。

这就好比你买了个新手机，不得先检查检查有没有划痕呀。

要是外观都有问题，那还咋指望它给咱准确的信息呢！然后呢，要找对安装的地方。

这就像给小宠物找个合适的窝一样，得安在能准确测量压力的位置。

可不能随随便便找个地儿就装上了，那不是瞎糊弄嘛！安装好了，接下来就是使用啦。

嘿，你可别小瞧这使用，这里面的门道可多着呢！比如说，读数的时候得平视，你要是歪着脑袋看，那能看准吗？这就跟你看东西得正眼瞧一个道理呀！而且啊，要注意压力的范围，别超过了压力表的承受能力，不然它可就“发脾气”啦，说不定还会坏掉呢！这就好像你让一个小孩去扛大米，那不得把他累坏呀！还有哦，要定期给压力表做“体检”，看看它是不是还健康着呢。

就像人要定期去体检一样，机器也需要咱的关心呀。

要是发现有问题，赶紧处理，可别拖着，不然小问题可能就变成大麻烦啦！咱再说说这使用过程中的一些细节。

比如说，不能让压力表受到剧烈的震动，这就跟咱不能磕着碰着自己的宝贝似的。

要是不小心磕了碰了，那它可能就不准啦！还有啊，要保持它的清洁，别让灰尘啥的弄脏了它。

这就跟咱要洗脸刷牙一样，得干干净净的呀！哎呀，你说这压力表多重要啊！要是没有它，咱都不知道机器是啥状态，那不就抓瞎啦！所以啊，咱可得好好对待它，让它发挥出最大的作用。

总之呢，正确使用压力表真的很关键！咱可不能马虎大意，得认真对待。

这样咱才能让机器好好工作，为咱服务呀！朋友们，记住这些要点了吗？赶紧去试试吧！。

压力表的正确使用方法说明书一、前言压力表是一种常见的测量仪器，广泛应用于各个行业中。

正确使用压力表可以保证测量结果的准确性，并且可以延长仪器的使用寿命。

本说明书将详细介绍压力表的正确使用方法。

二、压力表的结构和组成部分1. 刻度盘：用于显示压力值的刻度盘，通常以MPa或Psi为单位。

2. 指针：指示当前的压力值。

3. 进气口：将压力传递到压力表的入口接口。

4. 出气口：将测量过的压力释放出去，以免影响下次的测量。

三、使用前的准备1. 检查压力表是否完好无损，如果有任何损坏或异物，请不要使用。

2. 确保压力表的刻度盘清晰可见，指针灵活运动。

3. 检查进气口和出气口是否畅通无阻。

四、正确使用方法1. 将进气口与待测的压力系统相连接，确保连接紧固可靠，不漏气。

2. 慢慢打开压力系统的阀门，使气体缓慢进入压力表。

3. 观察刻度盘上指针的运动，当指针稳定在一个数值时，即可读取压力值。

注意，读取压力值时要与刻度盘的最上层刻度对齐，以保证准确度。

4. 操作完成后，关闭压力系统的阀门，并将出气口打开，释放压力，然后将进气口与出气口分别拧紧。

五、使用注意事项1. 在测量前要检查压力表的刻度盘是否清晰可见，以免造成测量误差。

2. 使用前要确认进气口和出气口是紧闭的，以免泄漏导致不准确的测量结果。

3. 避免压力表受到剧烈震动或撞击，以免损坏仪器。

4. 不要将压力表暴露在过高或过低的温度环境中，以免影响其性能。

5. 定期校准压力表，确保其准确度和可靠性。

六、维护保养1. 每次使用后，使用清洁软布擦拭压力表的外表面。

2. 定期检查和更换压力表的密封圈和维修部件。

3. 不要将压力表存放在潮湿或有腐蚀性气体的环境中。

七、故障排除1. 如果压力表指针无法运动或运动不灵活，可能是内部零件出现故障，请联系售后服务部门进行维修。

2. 如果压力表显示的数值异常或不稳定，可能是测量系统存在问题，需要检查压力系统的阀门和管道连接。

八、总结本说明书详细介绍了压力表的正确使用方法，包括使用前的准备、正确使用方法、使用注意事项、维护保养和故障排除等内容。

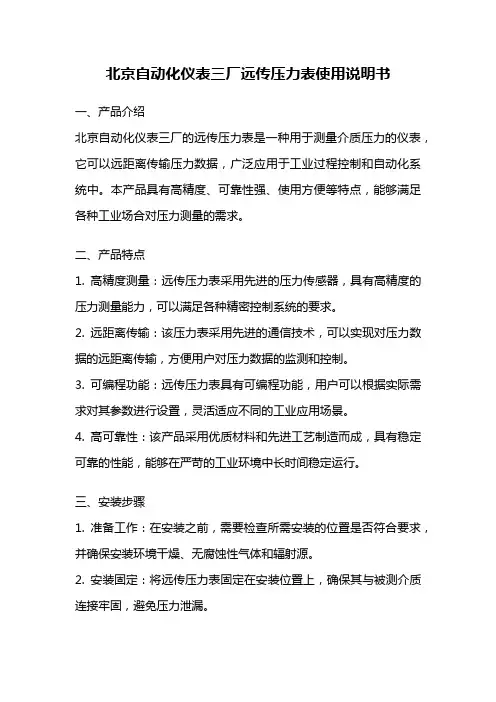

北京自动化仪表三厂远传压力表使用说明书一、产品介绍北京自动化仪表三厂的远传压力表是一种用于测量介质压力的仪表，它可以远距离传输压力数据，广泛应用于工业过程控制和自动化系统中。

本产品具有高精度、可靠性强、使用方便等特点，能够满足各种工业场合对压力测量的需求。

二、产品特点1. 高精度测量：远传压力表采用先进的压力传感器，具有高精度的压力测量能力，可以满足各种精密控制系统的要求。

2. 远距离传输：该压力表采用先进的通信技术，可以实现对压力数据的远距离传输，方便用户对压力数据的监测和控制。

3. 可编程功能：远传压力表具有可编程功能，用户可以根据实际需求对其参数进行设置，灵活适应不同的工业应用场景。

4. 高可靠性：该产品采用优质材料和先进工艺制造而成，具有稳定可靠的性能，能够在严苛的工业环境中长时间稳定运行。

三、安装步骤1. 准备工作：在安装之前，需要检查所需安装的位置是否符合要求，并确保安装环境干燥、无腐蚀性气体和辐射源。

2. 安装固定：将远传压力表固定在安装位置上，确保其与被测介质连接牢固，避免压力泄漏。

3. 连接电源：将远传压力表连接到电源，确保电源电压符合产品要求，并确保接线正确、可靠。

4. 连接通信线路：根据产品说明书，将远传压力表与远程监控系统连接，确保通信线路连接正确、牢固。

5. 检查和测试：完成安装后，进行一次全面的检查和测试，确保远传压力表和通信系统正常工作。

四、使用方法1. 远程监控系统设置：根据实际需求，配置远程监控系统，包括设定压力上下限、报警值等参数。

2. 远程数据传输：远传压力表将实时压力数据传输至远程监控系统，用户可以通过监控系统实时查看压力变化。

3. 数据分析和处理：远程监控系统对接收到的压力数据进行分析和处理，并根据预设的参数进行报警或控制操作。

4. 故障排除：在使用过程中，如出现异常情况或故障，应及时进行排查和处理，确保系统正常运行。

五、注意事项1. 严禁将远传压力表用于超出其额定压力范围的介质测量，以免造成设备损坏或人身伤害。

篇一：远传压力表-0.1～0.9 ，-0.1～1.5 ，-0.1～2.4工作条件(1)环境温度：-40～60℃(2)工作压力：静负荷：用至测量上限值的3/4交变负荷：用至测量上限值的2/3短时压力：用至测量上限值(3)相对温度：<85%结构原理本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。

由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。

同时，一次仪表也指示出相应的压力值。

远传压力表有数字远传压力表，电接点远传压力表，电阻远传压力表，差动远传压力表，耐震电阻远传压力表等区别远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

仪表内部设置一滑线电阻式发送器，可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制，仪表也能就地指示压力，以便于现场工艺检查。

仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。

远传压力表机械部份的作用原理与一般弹簧管压力表相同。

由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。

同时，一次仪表也指示相应的压力值。

压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

测量膜片与两侧绝缘片上的电极各组成一个电容器输出的4-20ma标准信号送入到程控系统中。

精度等级市场上通用型emf的性能有较大差别，有些精度高、作用多，有些精度低、作用简单。

压力表操作说明书操作说明书：压力表一、前言压力表是一种用于测量和显示流体系统中压力的仪表。

本操作说明书旨在向用户提供有关压力表的详细操作指南，帮助用户正确使用和维护压力表。

二、产品概述压力表是由表壳、压力连接口、指针、刻度盘和调节装置等组成。

它可以准确地测量系统中的压力，并通过指针和刻度盘来显示压力数值。

三、安装与调试1. 选择合适的安装位置：根据需求和环境条件，选择一个稳固、光线充足的位置来安装压力表。

2. 连接压力管道：将压力表的压力连接口与待测流体系统的压力管道连接紧密，并确保连接牢固、密封完好。

3. 缓慢加压：在安装完毕后，缓慢逐渐加压，观察压力表的指针是否随着压力的增加而逐渐上升。

4. 校准：如果发现压力表显示的数值与实际压力存在较大偏差，可以使用专业的校准设备进行调整，确保准确度。

四、操作步骤1. 开始测量前，请确保压力表的指针停在刻度盘上的零刻度位置。

2. 打开待测流体系统的阀门，使其与压力表连接起来。

过程中注意观察压力表的指针变化。

3. 等待一段时间，直到压力稳定下来。

此时，读取压力表上指针所指示的数值。

4. 完成测量后，关闭待测流体系统的阀门，释放压力，并将压力表上的指针归零。

五、注意事项1. 在操作压力表时，应注意保持清洁，并避免受到剐蹭、振动或过度冲击。

2. 请勿将压力表暴露在高温、腐蚀性或易爆环境中，以免影响其正常使用寿命。

3. 定期检查压力表的密封性能，确保连接口不漏气。

4. 如需更换压力表，请按照厂家提供的技术要求进行操作，并遵循相关安全规程。

六、维护与保养1. 定期检查压力表的表面和连接口，如发现任何破损或异常情况，请立即停止使用，并进行修理或更换。

2. 清洁压力表时，请使用温水和中性清洁剂轻轻擦拭，切勿使用有机溶剂或腐蚀性清洁剂。

3. 不使用时，建议将压力表放置在干燥、通风良好的环境中，并避免直射阳光。

七、故障排除1. 如果压力表的指针无法运动或运动不灵敏，请检查是否有异物堵塞或损坏的部件，如有需要，请联系厂家或专业人员进行维修。

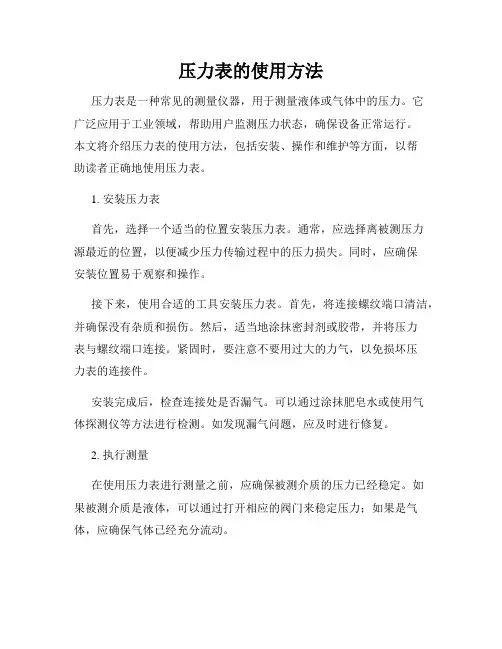

压力表的使用方法压力表是一种常见的测量仪器，用于测量液体或气体中的压力。

它广泛应用于工业领域，帮助用户监测压力状态，确保设备正常运行。

本文将介绍压力表的使用方法，包括安装、操作和维护等方面，以帮助读者正确地使用压力表。

1. 安装压力表首先，选择一个适当的位置安装压力表。

通常，应选择离被测压力源最近的位置，以便减少压力传输过程中的压力损失。

同时，应确保安装位置易于观察和操作。

接下来，使用合适的工具安装压力表。

首先，将连接螺纹端口清洁，并确保没有杂质和损伤。

然后，适当地涂抹密封剂或胶带，并将压力表与螺纹端口连接。

紧固时，要注意不要用过大的力气，以免损坏压力表的连接件。

安装完成后，检查连接处是否漏气。

可以通过涂抹肥皂水或使用气体探测仪等方法进行检测。

如发现漏气问题，应及时进行修复。

2. 执行测量在使用压力表进行测量之前，应确保被测介质的压力已经稳定。

如果被测介质是液体，可以通过打开相应的阀门来稳定压力；如果是气体，应确保气体已经充分流动。

打开被测系统的阀门，并等待压力表指针稳定。

读取压力表上的刻度数值，并记录。

对于某些压力表，可能需要注意指针的位置，以获取正确的读数。

在执行测量时，要注意不要超过压力表的额定量程。

超过额定量程可能导致压力表损坏。

3. 维护和保养定期维护和保养压力表是确保其准确度和正常工作的关键。

以下是一些常见的维护措施：- 清洁：定期使用软布或棉签清洁压力表表面和连接部分。

避免使用化学溶剂或腐蚀性液体，以免损坏表面涂层。

- 校准：定期将压力表送到专业机构进行校准。

校准可以确保压力表的准确度，在需要时进行调整。

- 储存：如果长时间不使用压力表，应将其存放在干燥、无尘的环境中，以防止灰尘和湿气进入仪表。

- 避免震动：避免将压力表长时间暴露在剧烈震动的环境中，以免对仪表造成损坏。

- 避免过载：在使用压力表时，要注意不要超过其额定量程。

超过额定量程可能导致仪表损坏，并影响测量结果。

- 定期检查：定期检查压力表的连接部分和密封件是否松动或损坏，及时进行修复或更换。

YTN-150耐震压力表简介YTN-150耐震压力表是一种使用于各种高精度压力测量的仪器，在石油、化工、电力、机械、航空航天等领域广泛应用。

本文将对其技术参数、用途、以及注意事项等方面进行详细介绍。

技术参数•测量精度：0.5%FS；•负载压力(Mpa)：0-35；•安装方式：法兰式、承插式、螺纹式；•过载能力：150%FS；•环境温度：-40°C-70°C；•补偿温度范围: -10°C-70°C；•介质温度：-40°C-120°C；•介质：无腐蚀性气体或无腐蚀性液体。

用途YTN-150耐震压力表广泛应用于各种实时监测、自动控制、自动记录、远程传输的液体、气体的压力信息。

在石油化工、电力、机械、航空航天、交通运输等行业，YTN-150耐震压力表具有精度高、测量范围广、可靠性强、安装方便等特点，并且对环境条件的要求不高，均可以使用。

注意事项•安装前应仔细查看产品的接口类型、介质流向等问题，确保正确安装；•定期校准：为保证测量的精度和准确性，YTN-150耐震压力表应定期进行校准，一般为半年或一年一次；•使用过程中，应注意装置压力不得超过额定极限压力；•定期检查YTN-150耐震压力表的安装情况及是否有管路渗漏的情况；•不允许超载使用，以免损坏内部感应器。

结论以上是对YTN-150耐震压力表的介绍，从技术参数、用途、以及注意事项等方面进行了详细阐述。

YTN-150耐震压力表作为一种高精度的压力测量仪器，在工业生产与实验研究中有着广泛的应用。

希望本文的介绍对各位读者有所帮助。

压力表使用说明书欢迎您购买并使用我们的压力表。

本使用说明书将为您提供关于压力表的详细信息以及正确的操作步骤，以确保您能够正确使用和维护该设备。

请您仔细阅读以下内容。

一、产品概述我们的压力表主要用于测量液体或气体系统中的压力。

它广泛应用于许多领域，如工业制造、化学工程、石油化工、医药制造等。

该压力表具有以下特点：1. 高精度测量：本压力表采用先进的传感技术，具有高精度的压力测量能力，可满足各种精确测量需求。

2. 耐用可靠：采用优质材料和精密工艺制造，确保了产品的耐用性和可靠性。

3. 易于安装和使用：本压力表结构简单、尺寸小巧，安装方便。

操作简单明了，用户只需按照正确的步骤进行操作即可。

二、使用须知1. 安装位置：在安装压力表之前，请确保选择合适的位置。

应选择远离震动和高温的位置，避免压力表受到外力干扰。

2. 连接方法：使用合适的工具将压力表与管道连接，确保连接牢固、密封良好，避免泄露问题。

3. 测量范围：在使用压力表之前，请确保该压力表的测量范围符合您所测量液体或气体系统的压力要求。

超过压力表的测量范围可能导致设备损坏或测量不准确。

4. 充气和排气：在测量气体系统中的压力时，先将压力表中的气体排空，确保压力表内部没有气泡存在。

同时，若需要对系统进行充气，请按照正确的充气流程进行操作，避免压力过高而导致损坏。

5. 清洁维护：请定期清洁压力表，并避免使用腐蚀性物质接触该设备。

如有损坏或故障，请联系售后服务人员进行修理和更换。

三、操作步骤1. 打开阀门：在测量液体或气体压力之前，请先打开管道的阀门，确保系统中的液体或气体能够流通。

2. 连接压力表：使用合适的工具将压力表与管道连接，确保连接牢固、密封良好。

3. 读取压力值：打开压力表的观察窗，您将能够看到压力表上显示的压力数值。

请注意，读取压力值时，视线应垂直于压力表的观察窗，以确保读取准确。

4. 关闭阀门：在测量完毕后，请关闭管道的阀门，避免不必要的泄露。

耐震压力表的型号规格
注：使用工作温度：-5℃~55℃;-25℃~55℃
相对温度≤85%
轴向可按要求带方形前边。

使用工作环境振动频率不大于25Hz，振幅不大于1mm
注：连接螺纹可按要求订货
YN-60/75/100/150耐震压力表
耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。

广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

主要技术参数
外形尺寸
结构型式对照表
使用与订货须知
使用中若环境温度高,仪表指示不能回零,可用细针在仪表橡皮塞上通一小孔,使仪表内腔与大气相通即可.
使用环境温度:-25℃~70℃
使用工作频率不大于25Hz,振幅不大于1mm。

订货时请注明名称、型号、测量范围及工作温度。

如有特殊要求，请明确参数，本厂可设计定制特种耐震压力表。

压力表操作流程压力表作为一种常见的测量仪器，在工业领域有着广泛的应用。

正确地操作压力表对于保证工艺的稳定性和设备的正常运行起着至关重要的作用。

本文将详细介绍压力表的操作流程，以帮助读者正确、安全地操作压力表。

第一步：准备工作1. 检查压力表的外观是否完好无损，有无明显的破损或腐蚀。

2. 检查压力表表盘是否清晰可读，指针是否灵活运动。

3. 检查压力表的连接口和密封垫圈是否完好，有无漏气现象。

4. 检查压力表的量程是否与被测介质的工作压力范围相匹配。

5. 根据实际需要选择合适的压力表安装位置，并确保其固定可靠。

第二步：连接压力表1. 将压力表的连接口与被测介质的管道连接口对接，并用合适的工具将其拧紧，以确保连接牢固，防止泄漏。

2. 检查连接口是否有松动、渗漏等情况，如有必要可使用密封胶进行处理。

第三步：调整压力表1. 打开被测介质的供气或供液阀门，使介质流经压力表。

2. 观察压力表表盘上的指针，确保指针能够正常地运动，并指向正确的刻度线。

3. 如发现指针偏差较大，可以通过旋转压力表的调节螺钉进行微调，使指针对齐正确的刻度值。

第四步：记录压力数值1. 在压力表正常运行后，记录压力表的读数。

可以使用纸笔记录或使用相应的数据记录仪器进行记录。

2. 如需长时间监测压力变化，可选择使用电子压力记录仪等设备进行自动记录和数据分析。

第五步：结束操作1. 关闭被测介质的供气或供液阀门，停止介质的流动。

2. 小心拆卸压力表连接口，避免损坏压力表或造成泄漏。

3. 清洁压力表及其连接口，并进行常规维护保养。

4. 如有需要，可以将记录的压力数值整理归档，以备后续分析和比对。

本文通过详细描述了压力表的操作流程，使读者能够了解到正确操作压力表的步骤和注意事项。

在实际操作中，务必严格按照操作流程进行，并根据具体情况进行合理调整。

正确地操作压力表有利于保障工艺的稳定性和设备的正常运行，提高工作效率和安全性。

注意：本文仅供参考，具体的压力表操作流程还需根据实际情况和厂商提供的说明进行操作。

压力计使用说明书使用说明书一、产品介绍压力计是一种测量液体或气体压力的仪器，广泛应用于工业、医疗、科学研究等领域。

本产品采用高精度传感器和先进的数字技术，能够准确、稳定地测量压力，并将结果以数字显示方式输出。

二、产品特点1. 高精度：本产品采用先进的传感器技术，能够实现高精度的压力测量，保证测量结果的准确性。

2. 易操作：本产品使用简单方便，只需按照以下步骤进行操作即可。

3. 可靠性强：经过严格的质量控制和测试验证，确保产品具有良好的可靠性和稳定性。

4. 多功能：除了基本的压力测量功能外，本产品还具备报警、数据存储等附加功能，满足更多使用需求。

三、使用步骤1. 准备工作：确保产品电源充足，并检查传感器连接是否牢固。

2. 打开设备：按下电源开关，待屏幕亮起后即可进行操作。

3. 设置参数：根据测量要求，可通过菜单进行参数设置，包括单位选择、量程设定等。

4. 压力测量：将待测压力介质连接到压力计上，确保连接牢固。

a. 如果测量液体压力，请将压力计与压力源相连，确保无泄漏。

b. 如果测量气体压力，请将压力计与气源相连，并打开气源开关。

5. 结果显示：待压力稳定后，压力值将通过屏幕显示出来。

根据需要，可进行峰值保持、最小化显示等操作。

6. 结束使用：测量完成后，切勿突然拔除压力源。

先关闭压力源，然后再关闭电源开关。

四、注意事项1. 使用过程中，严禁将压力计超过量程范围以及使用在有爆炸危险的环境中。

2. 请勿撞击、摔落或强烈挤压压力计，以免损坏设备。

3. 使用完毕后，应将压力计置于干燥、通风处，防止受潮和积尘。

4. 定期校准：为保证测量结果的准确性，定期进行校准是必要的。

5. 若发现产品故障或异常，请及时停用，并联系售后服务中心。

五、维护保养1. 定期进行清洁：使用软布蘸取清水或酒精轻拭仪器表面，严禁使用有腐蚀性的溶剂清洗。

2. 定期更换电池：电池电量不足时，请及时更换新电池。

3. 定期校准：根据使用频率和要求，定期送厂家或指定维修点进行校准。

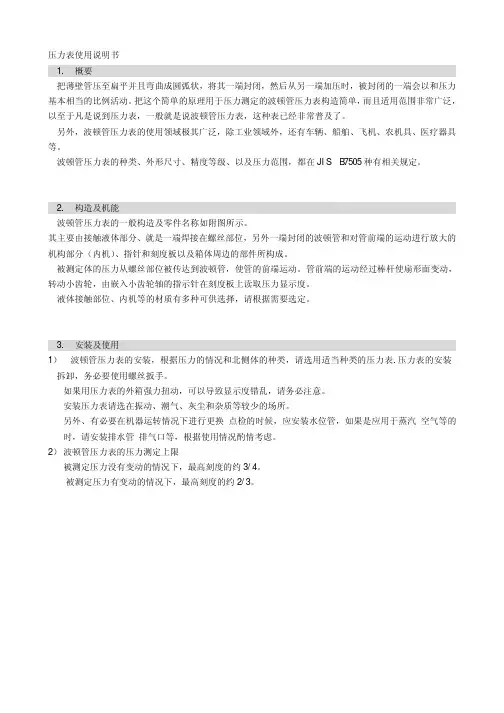

篇一：压力表说明书弹簧式压力表一、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。

弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。

管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。

杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。

当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。

压力越高，自由端向上翘起的幅度越大。

这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。

当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。

在燃油(气)锅炉上还有一种使用较多的是电接点压力表。

电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。

它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。

电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。

三、压力表精度弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。

例如，表盘量程0～2.5mp，精度2.5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上 2.5mpa ×2.5％=±0.0625mpa；当压力表指示压力为0.8mpa时，实际气压在0.7375～0.862 5mpa之间。

篇二：压力表的结构图与说明压力表的结构图与说明压力表的设置原理为什么压力表要这样设置。

事实上是基于这样一个原理：压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

YX型电接点压力表YTNX型耐振电接点压力表使用说明书鲁制02000113青岛工业仪表研究所青岛仪表厂(原青岛压力表厂)厂址：青岛市宜昌路25号电话：(O532)83731875传真：(0532)83746647邮编：266031一、用途电接点压力表（以下简称仪表），适用于测量无爆炸危险的非结晶、非凝固的液体、气体等介质的压力，并在压力达到预定值时发出信号接通控制电路，达到自动控制和报警的目的。

耐振YTNX型电接点压力表。

除具备与电接点压力表相同的功能外，重要的足能够测量介质强烈脉冲及工作环境有剧烈振动的介质的压力。

二、结构与作用原理：仪表主要由弹簧管压力表和接点装置两大部分组成。

仪表的作用原理足基于被测介质的压力进入弹簧管时所产生的能移经传动放大后。

使指针在刻度盘上指示出来，同时，指针带动接点装置的活动触点，当压力达到预定值时，接通或切断电路，而达到控制压力的目的。

三、主要技术参数：1、名称、型号、公称直径、接头螺纹、精确度等级及测量范围见下表：注：以上各种型号的电接点压力表都可制成轴向型“Z”，或轴向带边型“ZT”。

2、最高工作电压为380VAC。

3、触点功率：直接作用式(A型)：10VA磁助式(C型)：30VA4、环境温度：一般为-40～70℃相对湿度：不大于85％5、控制方式：a．上、下限控制b．双上限或双下限控制c．单上限或单下限控制6、仪表执行国家标准：JB/T9279～1999《电接点压力表》四、安装与使用：l、仪表在安装前须先仔细核对型号、规格和检查指示指针是否位于零位，如发现型号、规格不符或指针偏离零位。

应予查明原因后更换或重检。

2、仪表应垂直安装，并力求与取压点之间保持同一水平位置。

3、仪表按要求接好电气线路。

下图为典型的接线示意图五、本仪表性能符合JB/T9273-1999标准要求。

由本厂检验部门按照JJG52一1999检定规程进行检定。

六、订货须知：订货时须注明仪表的a．名称、规格、型号b．有特殊要求的仪表请详细说明c．可以订做生产氨用、耐酸、全不锈钢电接点压力表。

高压气体压力表使用说明书使用说明书1. 说明书概述高压气体压力表是一种用于测量高压气体压力的仪器。

本说明书将详细介绍高压气体压力表的使用方法，包括安装、操作、维护和注意事项等内容。

请在使用前仔细阅读本说明书，并按照指引正确操作。

2. 安装2.1 准备工作在安装高压气体压力表之前，需进行以下准备工作：- 确保安装环境符合安全要求，远离易燃易爆物品。

- 检查压力表及连接管路是否完好，无破损或漏气现象。

- 准备所需的安装工具，如扳手、密封胶等。

2.2 安装步骤根据以下步骤正确安装高压气体压力表：1. 关闭气体源，排空压力表及连接管路内残余气体。

2. 使用扳手将压力表的连接螺纹与连接管路螺纹连接，并保持紧固。

3. 使用密封胶密封连接处，确保气体不会泄漏。

4. 打开气体源，检查连接处是否有气体泄漏情况。

5. 确认安装稳固可靠后，可进行下一步操作。

3. 操作3.1 开机与关机高压气体压力表提供开机和关机功能，操作步骤如下：- 开机：通过按压按钮或旋转开关，启动压力表并显示当前气体压力数值。

- 关机：再次按压按钮或旋转开关，关闭压力表。

在长时间不使用时，建议关闭压力表以节省电能。

3.2 读取气体压力数值高压气体压力表的显示屏会实时显示当前气体压力数值。

用户只需直接读取显示屏上的数值即可，注意单位为帕斯卡（Pa）或兆帕（MPa）。

3.3 清零功能某些型号的高压气体压力表具备清零功能。

用户可按照说明书中的指引，在特定条件下进行清零操作，以确保数值准确。

3.4 其他功能根据高压气体压力表的型号和功能设置，可能还包括最大压力记录、警报设置等功能。

请仔细阅读相关说明书，了解并熟练使用这些功能。

4. 维护4.1 正常使用在日常使用过程中，需要注意以下事项以保证高压气体压力表的正常工作：- 避免高压冲击：尽量避免气体压力突变或尖峰冲击，以免损坏压力表。

- 防尘防水：保持压力表干燥并远离灰尘、水分等可能导致故障的物质。

4.2 定期检查为了确保高压气体压力表的准确性和可靠性，建议按照以下要求进行定期检查：- 外观检查：检查压力表外观是否有损坏或磨损。

压力表操作指导书1 主要内容与适用范围本指导书规定了压力表的示值检查、校验及附件更换的检查准备、操作程序和注意事项。

本指导书适用于中石油昆仑燃气有限公司燃气管道及燃气站场的压力表。

2 检查与准备2.1 正确穿戴劳保防护用品。

2.2 检查所用防爆工具、物品是否齐全。

2.3 检查阀门开启位置是否正常。

2.4 检查压力表玻璃罩内是否有水汽存在。

3 操作程序3.1 示值检查3.1.1 关闭压力表进气阀，打开泄放阀，泄去压力表内压力。

3.1.2 对压力表进行零点检查与调整；使其符合检定规程要求。

3.1.3 关闭泄放阀。

3.1.4 缓慢打开压力表进气阀，给压力表充压直到示值稳定。

3.1.5 对压力表各连接部位检漏，发现漏点及时处理。

3.1.6 查压力表示值是否与站控机或同条件下压力表示值相符。

3.2 压力表的校验3.2.1 根据待校验的压力表测量范围，选择合适的精密压力表做标准表。

3.2.2 将精密表安装到活塞压力计上。

3.2.3 现场压力表的拆卸：关闭压力表根部阀，打开放空阀，待压力表回零后，拆下压力表。

3.2.4 将待检压力表安装到活塞压力计上。

3.2.5 校验过程依据《弹簧管式一般压力表》进行校准。

3.2.6 检定记录依据《弹簧管式一般压力表》规定的格式填写。

3.2.7 经检定合格或检修合格的压力表贴上合格证后，安装到现场。

3.2.8 现场压力表的安装：关闭放空阀，打开根部阀进气阀进行吹扫；吹扫结束后安装压力表；缓慢打开根部阀进气阀，观察压力表的示值并检漏。

3.3 压力表附件的更换3.3.1 转换接头的更换3.3.1 关闭压力表根部阀进气阀，打开放空阀，待压力表示值为零后，拆下压力表，拆下转换接头。

3.3.2 关闭放空阀，打开根部阀进气阀进行吹扫。

3.3.3 关闭根部阀进气阀，安装新的转换接头，安装压力表。

3.3.4 缓慢打开根部阀进气阀，观察压力表的示值并检漏。

3.4 压力表根部阀的更换3.4.1 放空待更换根部阀的相应管段。
