域适都2316说明书产品简介：域适都238/2316 SUPER 是霍尼韦尔全新推出的支持电话线、网络、GPRS多网多报告或备份报告的高性价比新型8/16 防区控制主机。
该主机与IPM-23 SUPER网络通讯模块、MCM-23 SUPER无线网络（GPRS）通讯模块配合，可支持电话线、网络、GPRS无线网络等多种通讯方式，网络和电话报告可同时发送，也可互为备份。
主机支持8/16个防区并支持防区防拆功能。
作为一款网络化升级IP报警主机，238/2316 SUPER 保留了享誉中国安防市场的经典小型主机238C Plus II的全部功能和操作方法。
性能特点：多网多报、互为备份- 与IPM-23 SUPER网络通讯模块、MCM-23 SUPER无线网络（GPRS）通讯模块配合，可通过电话线或有线/无线网络与接警中心通讯，实现双报告、多报告（最多四个报告），也可互为备份。
网络通讯具心跳检查功能，系统通讯安全可靠。
远程反控-授权用户可以在任意场合，使用电脑登陆接警中心IP-Receive网络接警机的网络反控界面，对主机进行权限内的查看、遥控、编程等操作，方便用户对系统的使用和维护。
防区防拆-主机的每个防区都可设置成带防拆功能，探测器防拆开关可按要求接入对应防区，不再需要占用单独的防区。
副主码功能-拥有更改其他用户密码权限，但不可更改主码，不可以操作系统复位。
当主码和副主码密码一致时，只有主码有效。
增加防区类型-防区类型增加了2 4 小时匪警防区和2 4 小时火警防区，可发送不同的Contact ID码。
键盘内置蜂鸣器，作为故障、报警等事件提示LED键盘具备系统及防区状态LED灯况提示，ALPHA Plus II键盘具备LCD字符信息显示4路触发器输出，驱动外部继电器，可以和防区关联内置拨号器，通过电话直接报告到接警中心接收机，重拨时间与轮次可编程。
通过扩展网络通讯模块IPM-23 SUPER或MCM-23 SUPER，可通过网络报告到接警中心网络接警机，网络链接具心跳监测功能。
目录前言 (1)第一章：概述 (2)第二章：安装 (3)一．系统方框图 (3)二．系统安装 (3)三．技术参数 (4)四．接线图 (5)第三章：编程设置 (6)一．编程键盘显示及编程命令 (6)二．编程项目 (7)三．编程指南 (8)第四章：附录 (20)一．故障排除指南 (20)二．防区编程记录表 (21)前言感谢您选用我公司的防盗报警控制主机，希望我们先进、可靠的防盗系统给您的工作、生活带来安全与方便。
本安装编程手册适用于AL-238T/AL-2316T系列防盗报警控制主机的工程安装技术人员及用户日常使用。
本手册分五部分：概述、安装、编程、使用、附录。
第一章概述部分：包含主机功能说明。
第二章安装部分：包含防盗系统的原理框图，详细的连接、安装说明。
第三章编程设置部分：包含防盗报警系统的详细说明每一个编程步骤，实现每一个功能的方法。
第四章附录部分：包含故障排除、主机防区编程记录表等。
丢失密码（断开主机供电电源，重新上电10秒钟内进行以下操作）功能：将所有的编程学习资料全部恢复出厂状态（空机）操作步骤：同时按下编程地址★10～★62及用户密码恢复出厂状态清除所有无线设备（探头及遥控器）的学习码退出编程(蜂鸣器一长响)- 1 -AL-238T/AL-2316T防盗报警控制主机是集多项先进技术、功能于一体的卓越的智能安全技术防范产品。
它由可编程用户主机、分离式键盘、遥控器、红外探测器、门磁开关、烟雾探测器和强音警笛等组成。
安装容易、操作简便、可拨打多至八组报警电话，既可单独使用，亦可通过电话线实现区域联网，是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。
AL-238T系列为8有线防区接入，AL-2316T系列-2-一、系统方框图二、系统安装1．安装固定：主机的控制主板、变压器、后备电池等均安装在所配的主机箱内。
主机箱固定于隐蔽处，安装要牢固。
安装主板时应注意检查附配的塑料、金属柱等在安装箱的固定孔上是否安装好，以免短路主机板。
h o n e y w e l l报警主机说明Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】2300系列报警主机Q1: 236、238、2316键盘无任何显示按键无反应A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。
请再用安装员密码（出厂设置012345） [*] [69] [#]操作一遍看结果如果仍不正常显示需找到直接供货商送修处理。
（2）. 主机的1、2端子是否有交流伏电压键盘电源端子是否有12伏直流电压如果检查伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
（3）. 对照接线图检查主机到键盘的接线是否正确如果发现错误请将接线按接线图正确连接。
Q2: 2300系列主机有防区不正常（防区LED灯亮），用键盘布防无效，不能进入布防状态。
A: 出厂设置应为常模布防，只要有防区不正常主机就不可以被布防。
常模布防定义：只有每个防区都正常时才能布防；好处：防止某防区有问题也能布防。
如果确实需要，请改为强制布防238、2316在编程第9项中第4位改为“2”，236在编程第8项中第2位改为“1”。
注意：需要慎重使用，确认有此需求：每个防区都不正常时也能布防。
Q3: 2300系列主机用键盘不能对某些防区旁路A: （1）. 是否是236主机如果是，有可能将编程第24项——防区旁路许可默认值改为不能旁路，恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。
（2）. 是否是238或2316主机如果是，第一有可能设置用户密码时选择了不能旁路的密码，改变的方法是再重新设置一个可以旁路的密码。
2300系列报警主机Q1: 236、238、2316键盘无任何显示按键无反应A: （1）. 误将[安装员密码] [*] [69] [#]做为主机复位，主机被锁定。
请再用安装员密码（出厂设置012345）[*] [69] [#]操作一遍看结果？如果仍不正常显示需找到直接供货商送修处理。
（2）. 主机的1、2端子是否有交流16.5伏电压？键盘电源端子是否有12伏直流电压？如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏，检查更换使其供电正常。
如果主机上没有直流12伏电压先检查键盘保险丝是否烧断，如烧断查明原因更换新的（236-F2 0.5A；238、2316-F3 0.75A）。
更换保险丝后仍没有直流12伏电压或电压不正常需找到直接供货商送修处理。
（3）. 对照接线图检查主机到键盘的接线是否正确？如果发现错误请将接线按接线图正确连接。
Q2: 2300系列主机有防区不正常（防区LED灯亮），用键盘布防无效，不能进入布防状态。
A: 出厂设置应为常模布防，只要有防区不正常主机就不可以被布防。
常模布防定义：只有每个防区都正常时才能布防；好处：防止某防区有问题也能布防。
如果确实需要，请改为强制布防238、2316在编程第9项中第4位改为“2”，236在编程第8项中第2位改为“1”。
注意：需要慎重使用，确认有此需求：每个防区都不正常时也能布防。
Q3: 2300系列主机用键盘不能对某些防区旁路A: （1）. 是否是236主机？如果是，有可能将编程第24项——防区旁路许可默认值改为不能旁路，恢复的办法是将编程第24项1-6防区需要旁路的值改为“1”。
（2）. 是否是238或2316主机？如果是，第一有可能设置用户密码时选择了不能旁路的密码，改变的方法是再重新设置一个可以旁路的密码。
第二需要检查30-3F编程，它们的第二位应设为“1”,准许旁路。
Q4: 2300键盘某些防区灯与READY灯一起闪，按消除操作没有反应。

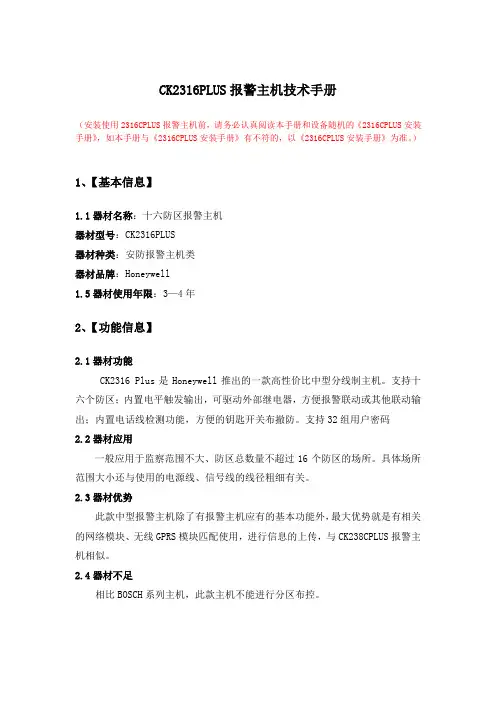

2316 Plus控制主机安装手册目录手册使用说明 (3)家居配置 (3)安装 (3)控制主机接线 (4)系统加电 (5)键盘启动 (6)编程选项 (7)主机编程 (7)对液晶键盘编程 (8)安装员须知 (24)重要通知 (24)测试 (24)看门狗指示灯 (24)电话线路问题 (24)键盘操作指令集 (25)常见问题解答 (26)减少误报注意事项 (28)注释 (29)报警系统的局限性 (32)2316 Plus控制主机编程表格 (33)2316Plus控制主机安装手册键盘操作指令集LED键盘和ALPHA II键盘的大部分指令功能是相同的，只有少数的指令是ALPHA II键盘专用的。
下面的指令适用于LED及ALPHA II两种键盘：功能 注释按键布/撤防有延时[密码] [#]旁路防区 (n)[n] 是防区号码 # 1 - 16; 可能需要密码 [密码] [旁路] [n] [#]门铃开/关可能需要密码[密码] [*] [5] [#]用主码修改密码必须从用户1开始[主密码] [*] [0] [#] [用户号码][新密码] [#] [新密码] [#]清除报警记忆[*] [1] [#]退出编程[*] [#]火警键盘启动[F] (按住 3 秒)组旁路或布防布防系统，CL 30 - 3F, 数据位 3设定的组旁路防区都被旁路。
可能需要密码（留守布防） [密码] [*] [4] [#]组旁路或即时布防同上，但系统即时布防。
可能需要密 [密码] [*] [4] [7] [#] 或者码（即时留守布防）[密码] [*] [7] [4] [#]即时布防布防系统，延时防区转换成即时防区 [密码] [*] [7] [#](有外出延时，无进入延时), 可能需要密码键盘启动遥控编程若CL 0B(3)中使能; 可能需要密码 [密码] [*] [0] [2] [#]紧急救助键盘启动 [E] (按住 3 秒)紧急报警键盘启动 [P] (按住 3 秒)辅助电源复位复位设备接在5、6端子 [*] [6] [2] [#]主机复位 [Master 密码] [*] [6] [8] [#]电池测试电池电压低恢复以后用 [*] [6] [4] [#]警号测试可能需要密码 [密码] [*] [6] [3] [#]报警中心测试可能需要密码 [密码] [*] [6] [1] [#]步测 [*] [6] [0] [#]以下指令仅对 ALPHA II键盘有效：功能 注释 按键布防音开关[*] [5] [4] [#]布防确认音开关[*] [5] [1] [#]背景光开关[*] [8] [#]显示键盘型号、版本[*] [9] [#]门铃开关[*] [5] [3] [#]预警开关[*] [5] [2] [#]以下所列为只适用于安装员的键盘指令：功能 注释 按键ALPHA键盘编程开始对键盘进行编程[安装员密码] [*] [0] [1] [#]ALPHA键盘测试[*] [6] [7] [#]主机复位[安装员密码] [*] [6] [9] [#]主机编程开始对控制主机进行编程[安装员密码] [*] [0] [#]2316Plus控制主机安装手册减少误报注意事项本章节的内容可以帮助您来减少系统误报，第一栏是编程指令地址和数据位，第二栏是建议编程值和简单描述：编程项指令地址、数据位功能描述布防/密码09 (2) 密码 可以防止未经授权用户操作键盘，象布撤防、旁路、启动遥控编程等都需要密码。
霍僧韦我报警系统资料证明之阳早格格创做一、交线图1、236 plusⅡ2、2316 plusⅡ交线备注：1.警号（二芯）分正背极，白色线为正极交“BELL+”，乌色线为背极交“GND”.2.探测器（四芯，比方：单鉴移动探测器、白中幕帘、振动探测器、等需交电源的探测设备）的供电正极交“没有成关断的辅帮电源”的“AUX”，背极交“没有成关断的辅帮电源”的“GND”;旗号端没有分正背但是交防区的“Z”端需串交一个电阻，另一端交防区的“GND”.3.编程键盘(三芯)的供电端“+”交“KEY+”, “_”交“GND”, 数据端“DAT”交“DATA”（数据端的背极本质是共用电源端的GDN）.4.慢迫按钮（二芯）需交常关的二个触面，而非常启触面.没有分正背但是交防区的“Z”端最佳串交一个电阻（以防设备短路而烧坏主机板电路），另一端交防区的“GND”.5.门磁（二芯）交法共慢迫按钮.6.空余防区，可交电阻（电阻一端交防区的“Z”端，一端交“GND”端），也可没有交电阻.7.移动探测器的硬胶里背下拆置，对付着要监视的防区空间（只消检测到有人移动，LED灯便会明，可则LED灯为灭的状态）.8.主机箱的防拆启关引出的二根线没有分正背但是交防区的“Z”端最佳串交一个电阻，另一端交防区的“GND”.二、编程1.加电后，准备灯为绿色.2.加进编程下令：按“012345*0#”，此时“准备”“设防”“服务”三灯明，表示加进编程状态.3.输进下令中断后按“#”中断目前项编程，继承下一项编程.4.退出编程状态：按“*”“#”即可退出编程状态.5.断电后正在加电即可死效.6.编程历程中，没有要管指示灯的状态，只消提示音平常即可继承对付下一项天面编程.三、回复初初值（普遍用于编程纷治后使用）断电后用跳线短交“DEFAULT”的二足没有搁，而后加电，约莫5秒后（此时键盘灯会有变更）紧启短交触面即可回复初初值.四、时常使用编程下令（以236 plusⅡ为例，其余型号请参照相映证明书籍）3.用户暗号编程（及设防战设防时输进的暗号）5.回路防区统造编程（要害）沉面证明：1．某银止的探测器防区摆设：1-5防区为墙里及自帮机柜振动探测器，6-7防区为自帮机门磁，8防区为慢迫按钮，9防区为防匪门的门磁，10防区以去为白中探测器，空余防区均交了电阻.2.财务室的探测器防区摆设：1防区为移动单鉴探测器，2防区为慢迫按钮，3防区为主机箱防拆启关，空余防区均已交电阻.3.编程举例：财务室1防区为移动单鉴探测器的编程为：1*3（回路1的天面码）1（回路响当令间为500MS）1（回路交支机典型为：惟有交支机1处事）1（回路回复典型为：回复到平常）0（回路设防典型为：立即设防）2（回路警声典型为：宁静声）0（回路电路典型为EOL,短路战断路皆报警），末尾输进“#”完成.完备的代码为：1*3111020#要害备注：1.回路设防典型：立即设防的意义是当设防后触收才灵验，设防后触收无效.适用于有人时的处事场合中的白中探测器，主机防拆启关，门磁；24小时设防的意义是没有管布没有设防，当触收后皆灵验.适用于慢迫按钮，振动探测器.2.空余防区如果交进的有电阻（光大银止），则回路电路典型编为“EOL,短路战断路皆报警”，如没有交电阻（财务室）则编为“常启”.有探测器的防区最佳交进电阻，没有交电阻则编为“常关”（根据设备是常关型仍旧常启型而定）3.一项编程完成后按#号会有“嘀”的一声音，表示下令灵验，若下令输进历程中“嘀嘀嘀”的响则证明下令输进有误，沉新完备的输进精确的下令即可.可对付共一项天面沉复输进下令，末尾的编程下令将与代上次的编程下令.五、惯例使用1.设防：“用户暗号”+“#”，默认为“1234#”，设防乐成后设防灯为白色.2.设防：当有报警时，查看本果后排除设防.“用户暗号”+“#”，默认为“1234#”，设防乐成后设防灯为灭.3.与消报警记录：当有防区报警时，相映的防区灯为白色，输进“*”“1”“#”后可与消记录，此时防区灯灭，末尾再设防即可.4.旁路设防：当某一防区有障碍时，可使用旁路设防功能.输进：“暗号”+“旁路键”+“防区号”+“#”即可旁路设防.5.设防时，“准备”灯明才搞乐成设防，若此时侦测到有人，大概没有克没有及乐成设防.六、检建（备注：其余障碍请接洽厂家技能人员.）1、对付于交有电阻的防区，可丈量电阻前端的设备二足根据设备是常启仍旧常关去推断是设备坏仍旧主板坏.七、指示灯/提示音的含意。

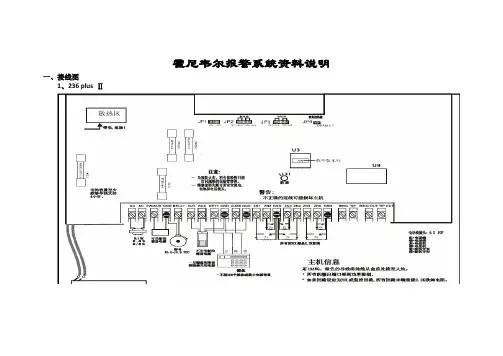

霍尼韦尔报警系统资料说明一、接线图1、236 plus Ⅱ2、2316 plus Ⅱ接线备注：1.警号（二芯）分正负极，红色线为正极接“BELL+”，黑色线为负极接“GND”。
2.探测器（四芯，例如：双鉴移动探测器、红外幕帘、震动探测器、等需接电源的探测设备）的供电正极接“不可关断的辅助电源”的“AUX”，负极接“不可关断的辅助电源”的“GND”;信号端不分正负但接防区的“Z”端需串接一个电阻，另一端接防区的“GND”。
3.编程键盘(三芯)的供电端“+”接“KEY+”, “_”接“GND”, 数据端“DAT”接“DATA”（数据端的负极实际是共用电源端的GDN）。
4.紧急按钮（二芯）需接常闭的两个触点，而非常开触点。
不分正负但接防区的“Z”端最好串接一个电阻（以防设备短路而烧坏主机板电路），另一端接防区的“GND”。
5.门磁（二芯）接法同紧急按钮。
6.空余防区，可接电阻（电阻一端接防区的“Z”端，一端接“GND”端），也可不接电阻。
7.移动探测器的软胶面向下安装，对着要监视的防区空间（只要检测到有人移动，LED灯就会亮，否则LED灯为灭的状态）。
8.主机箱的防拆开关引出的两根线不分正负但接防区的“Z”端最好串接一个电阻，另一端接防区的“GND”。
二、编程1.加电后，准备灯为绿色。
2.进入编程命令：按“012345*0#”，此时“准备”“布防”“服务”三灯亮，表示进入编程状态。
3.输入命令结束后按“#”结束当前项编程，继续下一项编程。
4.退出编程状态：按“*”“#”即可退出编程状态。
5.断电后在加电即可生效。
6.编程过程中，不要管指示灯的状态，只要提示音正常即可继续对下一项地址编程。
三、恢复初始值（一般用于编程混乱后使用）断电后用跳线短接“DEFAULT”的两脚不放，然后加电，大约5秒后（此时键盘灯会有变化）松开短接触点即可恢复初始值。
四、常用编程命令（以236 plus Ⅱ为例，其它型号请参考相应说明书）1.默认参数2.安装员密码编程3.用户密码编程（及布防和撤防时输入的密码）4.控制主机时间编程5.回路防区控制编程（重要）重点说明：1．某银行的探测器防区配置：1-5防区为墙面及自助机柜震动探测器，6-7防区为自助机门磁，8防区为紧急按钮，9防区为防盗门的门磁，10防区以后为红外探测器，空余防区均接了电阻。
