DC 1010/1020 1030/1040数字调节器中文操作手册1 123 345 567 7假设SET8.3=1，SP值西安市将被改成PV值显示。
达到期望SP值的时间将被减少。
达到SP值的剩余时间显示在参数‘TMER’中。
在此，倒计数的时间是与PV值相关，而不是程序段。
89 96.2.3 代码 11 : 偏离高限报警不禁止偏离低限报警禁止6.2.4 代码02 :偏离低限报警不禁止6.2.5 代码12 :高/低限报警禁止6.2.6 代码03 :高/低限报警不禁止6.2.7 代码13 :高低值范围内报警6.2.8 代码04/14 :绝对值高报警禁止6.2.9 代码05 :绝对值高报警不禁止6.2.10 代码15 :程序结束Program EndALii) 在输入等级（INPUT LEVEL ）中设定 “ALD 3 = 9” iii) 然后, “AL 3” 菜单将不显示范围 = 00.00~99.99 (℃/minute)如果不用 RAMP 功能, 则设定 ALD 3= 0PV SP8.2.2 SOAKi) ALD1/ALD2 = 19 ii) 则, AL1/AL2 将不显示范围 = 00.00~99.59 (hour/minute)PVSP例如:SP = 100°C, RAMP = 10.00°CTime(minute) = 10 minute Æ AL1 = 00.10 PV = 25°C7.3远程 SP 值设定功能8.3.1 硬件必须已经安装8.3.2 设定 ‘INP2’ 为 1或 2 (ANL2, ANH2 用于标定)8.3.3SET 0.3 = 1 即远程SP 值设定来自第二路输入（INP2）回路 (*SET 0.3 = 0 即本地SP 值设定)7.4 报警计时器 ALT1/ALT2/ALT3 说明8.4.1 ALT 1 = 0 即如果AL 1为开（ON ）则‘闪烁报警’ 8.4.2 ALT 1 = 99.59 即如果AL 1为开（ON ）则‘持续报警’ 8.4.3ALT 1 = 00.01~99.58 即AL 1的值是延迟时间 (* 用于有较大电磁干扰（EMI ）影响控制器的场合)7.5 ‘SET A ’功能 PV SP 设定SET A.4 = 0 ,则程序运行报警 设定SET A.3 = 1, 则AL3继电器取反 设定SET A.2 = 1, 则AL2继电器取反 设定SET A.1 = 1, 则AL1继电器取反 仅用于程序模式DC1010 不适用 仅用于 ‘a’ 触点设定SET A.4 = 1 ,则程序结束报警7.6 ‘SET 8’功能 8.6.1 SET 8.1 = 0 无SET 8.1 = 1 程序重复运行 8.6.2SET 8.2 = 0 无 (仅用于程序模式) SET 8.2 = 1有停电接入功能8.6.3SET 8.3 = 0 由零点启动 (仅用于程序模式) SET 8.3 = 1由PV 值启动 8.6.4SET 8.4 = 0 无SET 8.4 = 1显示将改变为单显示。

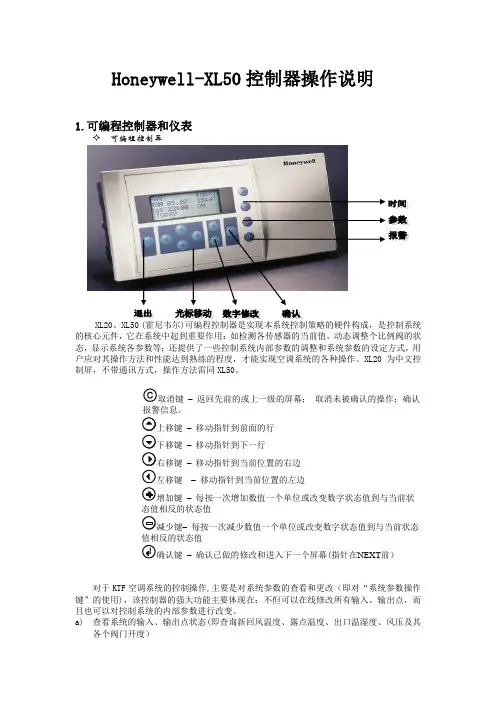

Honeywell-XL50控制器操作说明1.可编程控制器和仪表可编程控制器XL20、XL50 (的核心元件，它在系统中起到重要作用：如检测各传感器的当前值，动态调整个比例阀的状态，显示系统各参数等；还提供了一些控制系统内部参数的调整和系统参数的设定方式，用户应对其操作方法和性能达到熟练的程度，才能实现空调系统的各种操作。
XL20为中文控制屏，不带通讯方式，操作方法雷同XL50。
取消键–返回先前的或上一级的屏幕；取消未被确认的操作；确认报警信息。
上移键–移动指针到前面的行下移键–移动指针到下一行右移键–移动指针到当前位置的右边左移键–移动指针到当前位置的左边增加键–每按一次增加数值一个单位或改变数字状态值到与当前状态值相反的状态值减少键–每按一次减少数值一个单位或改变数字状态值到与当前状态值相反的状态值确认键–确认已做的修改和进入下一个屏幕(指针在NEXT前）对于KTF空调系统的控制操作,主要是对系统参数的查看和更改（即对“系统参数操作键”的使用)，该控制器的强大功能主要体现在：不但可以在线修改所有输入、输出点，而且也可以对控制系统的内部参数进行改变。
a)查看系统的输入、输出点状态(即查询新回风温度、露点温度、出口温湿度、风压及其各个阀门开度）♦ 重要说明：对DDC 控制器的操作只能单键进行，严禁同时按压键位,以避免不必要的误操作，以免程序被初始化或删除。
♦ 按下系统“参数”操作键，屏幕出现“请输入你的密码"；密码输入才可以修改数据，比如压力等参数的设定等.用户只是查看的话就可以直接进入。
♦ 移动“光标移动"向上键，使光标停留在“*＊*＊”上，再按下“输入键"，通过使用“数据增/减键"和“输入键”逐个将4位密码输入，完毕后屏幕左下角出现‘更改change ’字符；光标移动到change 字符上可以修改进入DDC 修改数据的密码，默认为‘3333’，如更改了密码,用户须牢记更改后的密码，每次参数修改操作都需密码。

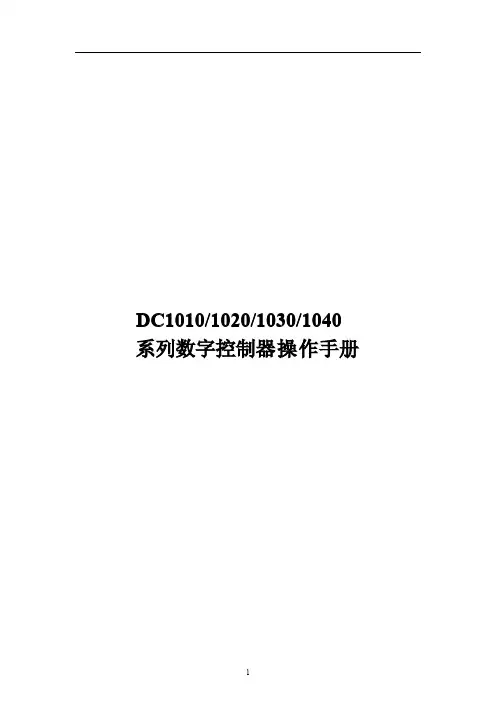

DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是否相符。
1、面板说明DC1010DC1020DC1030DC10401.1七段显示器PV：过程值（process value）,红色4位显示。
SV：设定值（setting value）,绿色4位显示。
1.2LEDOUT1：第一路输出（Output1）,绿色灯OUT2：第二路输出（Output2）,绿色灯AT：自整定（AutoTuning）,黄色灯PRO：程序运行中（Program）,黄色灯AL1：第一路报警（Alarm1）,红色灯AL2：第二路报警（Alarm2）,红色灯AL3：第三路报警（Alarm3）,红色灯MAN：手动，黄色灯*注意:当发生故障（Error）时，MAN灯亮，输出百分比归零。
1.3按键SET：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M：自动（Auto）/手动（Manual）切换键2、自整定功能（AutoTuning）2.1将AT（在User Leve中）设定为YES，启动自整定功能2.2ATVL：自整定偏移量（AUTO Tuning offset Vaiue）SV减ATVL为自整定设定点，设定ATVL可以避免自整定时，因PV值振荡而超过设定点（Overshoot）.3、故障信息注意：当有“*”标记的故障发生时，请与供应商联系。
4、操作流程（1）：按“SET”键。
（2）：按“SET”键持续5秒（3）：当LCK=‘1111’时，按“SET”键和‘5秒。
（4）：当LCK=‘0000’时，按“SET”键和‘’键持续5秒。
1.1Level14.1.1)改变参数。
按下移位键,第一位数开始闪烁。
按增加键（）对此数值作增加或减少，再按移位键到第二位数，当所有数值设定好后，按SET 键完成数值设定。
4.1.2SET 键也有转换模式的功能，按下SET 键会显示下一种模式。
Honeywell-XL50控制器操作说明1.可编程控制器和仪表可编程控制器XL20、XL50 (的核心元件，它在系统中起到重要作用：如检测各传感器的当前值，动态调整个比例阀的状态，显示系统各参数等；还提供了一些控制系统内部参数的调整和系统参数的设定方式，用户应对其操作方法和性能达到熟练的程度，才能实现空调系统的各种操作。
XL20为中文控制屏，不带通讯方式，操作方法雷同XL50。
取消键–返回先前的或上一级的屏幕；取消未被确认的操作；确认报警信息。
上移键–移动指针到前面的行下移键–移动指针到下一行右移键–移动指针到当前位置的右边左移键–移动指针到当前位置的左边增加键–每按一次增加数值一个单位或改变数字状态值到与当前状态值相反的状态值减少键–每按一次减少数值一个单位或改变数字状态值到与当前状态值相反的状态值确认键–确认已做的修改和进入下一个屏幕（指针在NEXT前）对于KTF空调系统的控制操作，主要是对系统参数的查看和更改（即对“系统参数操作键”的使用），该控制器的强大功能主要体现在：不但可以在线修改所有输入、输出点，而且也可以对控制系统的内部参数进行改变。
a)查看系统的输入、输出点状态（即查询新回风温度、露点温度、出口温湿度、风压及其各个阀门开度）♦ 重要说明：对DDC 控制器的操作只能单键进行，严禁同时按压键位，以避免不必要的误操作，以免程序被初始化或删除。
♦ 按下系统“参数”操作键，屏幕出现“请输入你的密码”；密码输入才可以修改数据，比如压力等参数的设定等。
用户只是查看的话就可以直接进入。
♦ 移动“光标移动”向上键，使光标停留在“****”上，再按下“输入键”，通过使用“数据增/减键”和“输入键”逐个将4位密码输入，完毕后屏幕左下角出现‘更改change ’字符；光标移动到change 字符上可以修改进入DDC 修改数据的密码，默认为‘3333’，如更改了密码，用户须牢记更改后的密码，每次参数修改操作都需密码。
深圳市中航电脑智能系统有限公司霍尼韦尔XL50A-UMMIPCCBLON的详细说明霍尼韦尔XL50A-UMMIPCCBLON，XL50-MMI-FP，DDC控制器的详细说明是：XL50-MMI-FP可用于单独的不联网的就地控制，具有通讯功能，与Excel 5000系统集成在同一个网络上，它可代替Excel 20控制器，内含通讯模块，并可自由编程控制，Excel 50 有8个A1点，4个AO点，4个DI点和6个DO点。
Excel 50 带有结构化软件的HVAC控制器和可自由编程XL50A-UMMIPCCBLON适用于所有HVAC控制应用软件和楼宇自动化功能的EXCEL5000系统内的DDC控制器。
控制器可应用于独立运行，拨号和网络系统。
适用于中小型建筑物。
硬件输入信号* 传感器NTC20k, 0..10V, 0..20mA的8个输入信号* 无电势触点或24V的4个附加输入信号硬件输出信号* 4个模拟输出信号0..10V* 6个数字输出信号24Vac控制面板：同控制面板XI582AH相匹配的RS232端口。
本控制面板可用于调节设置点，警报限位，固定输入/输出信号，手动操作功能等(模块XL50-MMI已经安装了自己的控制面板) 管理应用软件：XBS或EBI系统可用做中央管理和其他楼宇的自动化功能。
独立运行：是安装：DIN导轨或配电柜前门防护等级：适用于安装在配电柜前门的带有XL50-ACC3的IP30, IP54接线柱类型：适用于XS50螺旋接线柱或XSP526/XSP534扁平电缆接线柱存储备份：用于72小时缓冲器的镀金电容器电源：24Vac | 10VA连接调制解调器：通过应用软件卡可直接连接连接通讯总线：通过应用软件卡可直接连接连接LonWorks(R)：通过应用软件卡可直接连接附加说明：如果不需要可编程性，应用Honeywell的Lizard软件来为所需要的设备选者适当的控制软件。
需要提供46个网络变量以使所有设备在LonWorks(R)系统中协调运行基本配置：XL50-MMI-+ XD50-FCL+ XS50:带有LON通讯接口的XL50 XL50-MMI。
Honeywell-XL50控制器操作说明1.可编程控制器和仪表可编程控制器XL20、XL50 (霍尼韦尔)可编程控制器是实现本系统控制策略的硬件构成，是控制系统的核心元件，它在系统中起到重要作用：如检测各传感器的当前值，动态调整个比例阀的状态，显示系统各参数等；还提供了一些控制系统内部参数的调整和系统参数的设定方式，用户应对其操作方法和性能达到熟练的程度，才能实现空调系统的各种操作。
XL20为中文控制屏，不带通讯方式，操作方法雷同XL50。
取消键–返回先前的或上一级的屏幕；取消未被确认的操作；确认报警信息。
上移键–移动指针到前面的行下移键–移动指针到下一行右移键–移动指针到当前位置的右边左移键–移动指针到当前位置的左边增加键 – 每按一次增加数值一个单位或改变数字状态值到与当前状态值相反的状态值减少键– 每按一次减少数值一个单位或改变数字状态值到与当前状态值相反的状态值确认键 – 确认已做的修改和进入下一个屏幕（指针在NEXT 前）对于KTF 空调系统的控制操作，主要是对系统参数的查看和更改（即对“系统参数操作键”的使用），该控制器的强大功能主要体现在：不但可以在线修改所有输入、输出点，而且也可以对控制系统的内部参数进行改变。
a) 查看系统的输入、输出点状态（即查询新回风温度、露点温度、出口温湿度、风压及其各个阀门开度）重要说明：对DDC 控制器的操作只能单键进行，严禁同时按压键位，以避免不必要的误操作，以免程序被初始化或删除。
按下系统“参数”操作键，屏幕出现“请输入你的密码”；密码输入才可以修改数据，比如压力等参数的设定等。
用户只是查看的话就可以直接进入。
移动“光标移动”向上键，使光标停留在“****”上，再按下“输入键”，通过使用“数据增/减键”和“输入键”逐个将4位密码输入，完毕后屏幕左下角出现‘更改change ’字符；光标移动到change 字符上可以修改进入DDC 修改数据的密码，默认为‘3333’，如更改了密码，用户须牢记更改后的密码，每次参数修改操作都需密码。
霍尼韦尔PKS系统操作手册目录第一章.控制系统介绍 (3)1.Honeywell公司PKS系统概述 (3)2.我公司PKS系统配置 (4)第二章.过程操作 (5)1.画面介绍及操作 (5)1.1.标准画面介绍及操作 (5)1.2.状态行介绍（Unde rstanding the Status Line） (6)1.3.工具栏介绍（Using the Toolbar） (8)1.4.点细目画面及操作 (10)1.5.操作组画面及其操作 (20)1.6.报警功能及其画面操作 (22)1.7.信息摘要及其画面操作 (30)1.8.事件摘要及其画面操作 (32)1.9.警报摘要及其画面操作 (33)1.10.总貌画面 (34)1.11.用户流程图介绍 (34)2.历史数据和趋势操作 (37)2.1.历史数据： (37)2.2.趋势： (38)第一章. 控制系统介绍1.Honeywell公司PKS系统概述DCS系统采用霍尼韦尔的Experion PKS过程知识系统。
Experion PKS 系统是当代最先进的控制系统之一，包含了霍尼韦尔三十年来在过程控制、资产管理、行业知识等方面积累的经验，采用最先进的开放平台和网络技术，为工业企业提供一个统一的、全厂的、自动化过程控制、设备和资产管理、直至生产管理、集成制造等一体化的知识系统体系结构和全系列的解决方案。
Experion PKS系统能满足各种自动化应用要求，为过程控制、SCADA应用和批量控制提供一个开放式控制系统，且满足业界要求的高性能、灵活性、易用性、高可靠性等。
典型Experion PKS系统的体系结构如下图1所示。
图12.我公司PKS系统配置霍尼韦尔提供的系统覆盖范围包括中央控制室、6个现场机柜室，由提供的光纤网络以星形连接方式连接中央控制室和与其关联的各个现场机柜室。
网络图如下图2：图2硬件配置方面，霍尼韦尔公司为神达、昊达公司配置的是PKS系统最新版本R410，其配置如下：l控制器：Experion PKS系统的C300控制器作为DCS主控制器，性能强大，可以与多种IO卡件兼容。
Impulse X4 系列便携式复合气体检测仪操作说明书！重要提示：！在首次使用仪器以前请认真阅读本手册，您将会掌握仪器正确的使用方法和了解仪器的功能，包括操作，维护，功能设置等容。
！为了使操作者更安全，请按照手册中的要求，定期对仪器进行标定。
！如果在使用过程中，遇到的故障或问题在本手册中没有提到，请直接联系制造商Zellweger Analytics，或联系当地的代理商/服务商。
！警告和注意：·更换任何元器件都有可能损坏仪器的本质安全结构。
·如果需要使用存储卡，请选用Zellweger Analytics 提供的存储卡（订货号2566-0435），使用其它的存储卡有可能损坏仪器的本质安全结构。
·在允许的储存期之后激活检测器，有可能影响仪器的使用性能和保质期。
·应使用许可的5号干电池，如劲量电池，不要使用质量低下的干电池，以免影响仪器的本质安全性能。
·在更换电池时，应同时更换2节型号相同的新电池。
·在电池欠压提示后，应尽快更换新电池，以免旧电池漏液损坏仪器。
·在低温环境下，电池的寿命会缩短。
·更换电池时，应该在安全环境下进行。
·当更换任何一个传感器的情况下，都需要对仪器进行标定。
·在每天使用以前，应完成仪器的自检过程。
·定期的对仪器用标气进行测试，检查声、光、振动报警是否正常。
·标定时应选用厂家或国家认证合格企业提供的标准气体。
·标定时应在良好通风的环境下进行，以避免污染。
·不要在仪器电量不足的情况下标定。
·不要在富氧的环境下使用本仪器。
·可燃气体传感器的灵敏度会受到高浓度硫化物，卤素化合物，含硅化合物，以及含铅气体或蒸汽的影响，也叫“中毒”，应避免在以上的环境中使用仪器，如果必须使用，则使用完后应对仪器进行检测和标定，以免影响以后的使用。
霍尼韦尔fc400b说明书霍尼韦尔FC400B是一款先进的工业控制器，广泛应用于自动化系统中。
本篇文章将为您介绍FC400B的功能、特点以及使用方法。
一、功能介绍FC400B具有多种功能，包括数据采集、数据处理、控制输出等。
它可以通过各种输入信号来采集数据，并对数据进行处理和分析，从而实现对系统的精确控制。
此外，FC400B还具备高速响应和精确度高的特点，能够满足复杂工业控制系统的需求。
二、特点介绍1. 高性能处理器：FC400B采用了先进的处理器，具有强大的计算和处理能力，能够在短时间内完成大量复杂的运算任务。
2. 多通道输入：FC400B支持多种输入信号，包括模拟信号和数字信号，可以灵活地适应不同的系统需求。
3. 多种控制方式：FC400B支持多种控制方式，包括开环控制、闭环控制、PID控制等，能够满足不同系统的控制要求。
4. 可编程性强：FC400B具有强大的可编程功能，用户可以根据自己的需求进行编程，实现更加个性化的控制策略。
5. 易于操作：FC400B采用了友好的人机界面，操作简单方便，用户可以轻松进行参数设置和监控操作。
6. 高可靠性：FC400B具有高稳定性和可靠性，能够在恶劣环境下正常工作，确保系统的长时间稳定运行。
三、使用方法1. 参数设置：在使用FC400B之前，首先需要进行参数设置。
用户可以通过人机界面进行参数的输入和修改，根据实际需求进行调整。
2. 信号采集：FC400B支持多种信号输入方式，用户需要根据具体的应用场景选择合适的输入方式，并将信号连接到相应的输入端口。
3. 数据处理：FC400B可以对采集到的数据进行处理和分析，用户可以根据需要进行运算、滤波、校正等操作，得到准确可靠的数据结果。
4. 控制输出：根据处理后的数据结果，FC400B可以通过控制输出端口输出相应的控制信号，实现对被控对象的精确控制。
5. 监控和调试：在工作过程中，用户可以通过人机界面对系统进行实时监控和调试，及时发现并解决问题，提高系统的稳定性和可靠性。
HoneywellST3000智能变送器安装指南吉林省华煤机电技术有限责任公司编2009年2月声明：本资料主要是使用于ST300型100系列和900系列的几种型号变送器，只作为安装此系列变送器的便携指南。
详情请参考原产品配套的用户手册。
第一节开始1.1有关主要事项特殊限制：必须使用屏蔽的双绞（Belden9318）作为信号线和电源线。
必须仅在电源接线侧将屏蔽侧接地，并且在变送器侧保持绝缘。
1.2初步检查系列与型号数据霍尼韦尔的ST3000智能变送器主要包括两个系列：100系列900系列每一台变送器都带一个铭牌，上面表明了该变送器的特定“型号号码”。
例如：基本类型仪表本体法兰组件选项工厂标示关键号表1 表2 表3 表4STD120 ——E1H ——0000 ——SB,1C ——####查看关键号码的第三位和第四位，确认产品的系列和基本类型。
第三位上的字母代表的下面的变送器基本类型：A = 绝对压力D= 压差F= 法兰安装G= 表压力R= 远传压力第四位上的数字则对应变送器所属的系列。
也就是说，“1”表明该变送器为100系列；而“9”则表明该变送器为900系列。
与ST3000变送器的通讯与ST3000变送器的通讯可以通过使用下列的任一界面完成：●霍尼韦尔手提智能现场通讯器（SFC）●可在不同个人电脑(PC)平台上运行的Smartline配置工具包（SCT3000）●如果变送器与霍尼韦尔的TPS系统进行了数据集成，可使用全球通用工作站（GUS）一般客户常选择使用SCT。
SCT3000Smartline配置工具包可使用Wivindows98 或更高版本软件的PC平台上运行。
它是一种与微软软件捆绑打造一起的PC接口硬件，可对现场仪器进行快速，准确的配置。
第二节检测关于试验台检测试验台检测是一项可选的程序，可以利用它在变送器安装之前进行检测。
具体的检测方法如下：●将变送器与电源及SFC（或一台运行的SCT3000软件的PC）相连●使用SFC（或SCT3000）进行通讯测试●检查运行状态及配置数据当使用SCT3000时，可以提供关于配置说明和设备模板的在线帮助，以便对变送器进行配置工厂校验每一台ST300变送器在装运之前都进行了工厂校验。
性能特点:● 湿度测量范围: 0~100%RH● 温度测量范围:-25℃~+60℃或-10℃~+60℃可选● 4~20mA或0~5V输出● PCB安装或墙面安装● 出色的线性度● 良好的长期稳定性● 高可靠性● 不易受灰尘、化学气体等环境因素的影响● 安装简单● 独立散热风道设计(对于墙面安装)● 优良的性价比典型应用:● 温湿度变送器OEM生产● HVAC 暖通空调● 电信基站● 计算机房● 智能建筑● 药厂● 博物馆● 机场● 体育馆● 高档火车CHT3W****系列CHT系列温湿度变送器—您最可靠的选择CHT系列温湿度变送器是基于已经获得客户广泛认可的HIH4000热固聚酯电容式湿度传感器和HEL700系列PT1000铂电阻，经过信号放大处理并补偿，为系统集成商、温湿度变送器生产厂家以及相关设备生产商提供的高性价比的OEM增值产品。
由于采用由霍尼韦尔公司自己生产的温度与湿度传感器，因此CHT系列温湿度变送器的品质和一致性得到了充分的保证。
性能出色的HIH400电容式湿度传感器霍尼韦尔公司上海办事处上海市遵义路100号虹桥上海城B座23楼邮编:200051 中国电话*************传真*************Email:***************************霍尼韦尔公司北京办事处北京朝阳区宵云路28号鹏润大厦17层B区邮编:100016 中国电话*************传真*************Email:**********************霍尼韦尔公司广州办事处广州市海珠区滨江中路308号海运大厦15楼AIJK座邮编:100016 中国电话*************传真*************Email:************************传感与控制技术指标相对湿度湿度传感器: HIH4000 (烧结滤网保护)测量范围: 0~100%RH 输出: 4~20mA(两线制) 0~5V(三线制)精度:± 3%RH (@25℃, 0~100%RH)总精度: ± 5%RH (0~40℃,20~80%RH范围内的综合精度)长期稳定性: ± 1%RH/年温度温度传感器: Pt1000 IEC751 class B 工作温度范围: -25℃~+60℃或-10℃~+60℃补偿温度范围: 0℃~40℃输出:4~20mA(两线制)0~5V(三线制)精度:± 0.3℃ (@25℃)总精度: ± 0.5℃ (0~40℃)长期稳定性: ± 0.25℃ /年综述供电电源: 对4~20mA输出: 7.5~36VDC （标称24VDC）对0~5V输出: 10~30VDC （标称12VDC）负载电阻：100-500Ω(4~20mA),>=1kΩ(0~5V)消耗电流: 最大40mA工作温度范围: -25℃~+60℃或-10℃~+60℃储存温度范围: -40℃~+90℃外壳材料: ABS塑料外壳防护等级: IP30电磁兼容性:IEC61000-4-2, IEC61000-4-4, IEC61000-4-5输出曲线:外型尺寸:墙面安装型: CHT3W**** 系列选型指南系列代码1精度CHT3± 3%RH 代码2安装方式W墙面安装代码3输出信号124~20mA(两线制)0~5V(三线制)代码4温湿度选型TH TL NH NL温湿度, -25℃~+60℃温湿度, -10℃~+60℃单温度, -25℃~+60℃单温度, -10℃~+60℃代码5补偿温度D0~40℃CHT 3W 1TH D型号举例：3%RH 精度，墙面安装，4~20mA 输出，宽范围温湿度，0~40℃补偿温度有效型号：墙面安装4~20mA输出0~5V输出温湿度测量CHT3W1THD CHT3W2THD 单温度测量CHT3W1NHDCHT3W2NHD传感与控制。
