2.2实战案例——使用模拟器接入互联网2.2.1案例目标（1）通过组网设计，掌握小型网络的组建、路由的设计。
（2）了解在模拟器中，小型网络接入互联网操作。
2.2.2案例分析1.架构分析（1）需求分析在已构建完成的小型局域网中，将网络接入互联网，局域网中实现各个网段互联互通，通过总路由器连接至互联网，在总路由器中添加默认路由策略，并通过动态路由协议分发给其他设备进行学习默认路由。
（2）环境要求配置虚拟网卡的计算机，华为eNSP模拟软件，以及在eNSP模拟器中构建完成的小型局域网。
2.规划拓扑（1）拓扑描述配置完成的局域网络，路由器和交换机之间通过OSPF动态路由协议分发路由策略。
由总路由器设置默认路由访问外网，并通过OSPF下发默认路由。
通过配置Cloud设备，将局域网络与物理机虚拟网卡进行连通，通过物理机虚拟网卡模拟互联网，使物理机可以访问局域网中各个部门PC机。
（2）拓扑图注意：路由器使用AR2220。
该接入互联网拓扑图如图2-2-1所示。
图2-2-1接入互联网拓扑图2.2.3案例实施1.配置Cloud（1）添加Cloud设备将Cloud设备拖入拓扑中，双击Cloud设备进行配置，具体配置如图2-2-2所示。
图2-2-2添加Cloud设备（2）增加UDP端口UDP端口为Cloud设备与虚拟设备的连接端口，如图2-2-3所示。
图2-2-3增加UDP端口（3）添加物理机虚拟网卡选择所使用的虚拟网卡，单击“增加”按钮，可以在下方端口列表中查看添加成功的虚拟网卡，192.168.10.1为当前虚拟网卡地址，如图2-2-4所示。
图2-2-4添加物理机虚拟网卡（4）添加端口映射添加端口映射，入端口编号为UDP端口编号，出端口编号为虚拟网卡编号，勾选“双向通道”复选框，单击下方“增加”按钮，可以在端口映射表中查看添加的端口映射关系，如图2-2-5所示。
图2-2-5添加端口映射（5）连接Cloud和路由器如图2-2-6所示，这时Cloud将有一个GE0/0/1端口，连接至总路由器的GE0/0/2端口。
基于Packet Tracer的计算机网络实验设计1. 引言1.1 介绍【基于Packet Tracer的计算机网络实验设计】基于Packet Tracer的计算机网络实验设计是一种基于模拟软件的实验教学方法，通过该方法可以在计算机网络实验中模拟真实网络环境，进行各种网络实验和调试。
Packet Tracer是思科公司推出的网络仿真软件，具有图形化界面和丰富的设备模型，可以帮助学生理解计算机网络的基本知识和技术。
在计算机网络实验设计中，Packet Tracer可以模拟各种网络拓扑结构，包括局域网、广域网、虚拟专用网等，实验内容涵盖了网络设备配置、路由器配置、交换机配置、网络拓扑设计等方面。
通过基于Packet Tracer的计算机网络实验设计，学生可以通过模拟实验来巩固和深化计算机网络理论知识，提高实际操作能力和问题解决能力。
基于Packet Tracer的实验设计还可以提供实验指导、实验报告和实验评估等支持，帮助学生更好地完成实验任务和学习目标。
通过这种实验设计方法，教师可以更好地引导学生学习，提高教学效果和学生学习积极性。
1.2 研究背景随着计算机网络技术的不断发展和普及，对于计算机网络实验的需求也越来越大。
计算机网络实验是计算机网络课程中非常重要的一部分，通过实验设计和实践操作，帮助学生深入理解计算机网络原理和技术，并提高他们的实际操作能力。
传统的计算机网络实验存在一些问题，如设备成本高昂、操作复杂、安全性差等，给教学和学习带来了不少困难。
在这样的背景下，研究基于Packet Tracer的计算机网络实验设计，不仅可以为教学和学习提供更便利和安全的实验环境，还可以促进计算机网络技术的发展和应用，具有非常重要的意义和价值。
对于基于Packet Tracer的计算机网络实验设计的研究具有重要的现实意义和理论价值。
1.3 研究目的研究目的旨在探讨基于Packet Tracer的计算机网络实验设计的实际应用和效果。
浅谈中职院校技能大赛《网络搭建及应用》项目的竞赛内容及培训方法1. 引言1.1 介绍《网络搭建及应用》项目《网络搭建及应用》项目是中职院校技能大赛中极具挑战性和实用性的一个项目。
在当今数字化时代，网络技术的应用和搭建已经成为各行各业必不可少的一项技能。
通过参与这个项目，可以让学生们在实践中学习并掌握网络搭建及应用的技能，为未来的就业和发展打下坚实的基础。
这个项目涉及到网络拓扑设计、服务器搭建、网络安全设置、网络优化等方面的内容。
学生们需要在实践中运用所学知识，通过团队合作解决实际问题，提高他们的动手能力和解决问题的能力。
参与《网络搭建及应用》项目，对学生们的综合能力提出了较高的要求，不仅要掌握相关理论知识，还需要具备较强的实践能力和团队合作精神。
这个项目将是一个很好的平台，让学生们展现自己的才华和能力，同时也为他们未来的发展提供了重要的实践经验和机会。
1.2 竞赛内容概述《网络搭建及应用》项目是中职院校技能大赛中的一项重要比赛项目，旨在通过实践操作，考察选手在网络搭建和应用方面的技能水平和能力。
在这个项目中，选手需要展示他们在网络设计、搭建和维护方面的能力，包括网络拓扑结构设计、服务器架设、网络配置和安全防护等方面的技能。
竞赛内容主要包括以下几个方面：首先是网络设计，选手需要根据实际需求设计网络拓扑结构，并合理规划各设备的布置和连接方式；其次是服务器搭建，选手需要配置服务器环境、安装系统和软件，确保服务器正常运行；另外还包括网络配置，选手需要进行网络地址分配、路由设置等操作；最后是安全防护，选手需设置防火墙、入侵检测系统等安全措施，确保网络安全运行。
通过这个项目的竞赛，选手将能够在实际操作中提升自己的网络搭建和应用能力，培养解决网络问题的能力和实践操作的技能。
这不仅有利于提升学生的专业素养，也对他们将来的就业和职业发展起到积极的推动作用。
1.3 培训方法简介针对《网络搭建及应用》项目的竞赛培训，我们将采取多方面的培训方法，以确保参赛选手能够全面掌握所需的技能和知识。

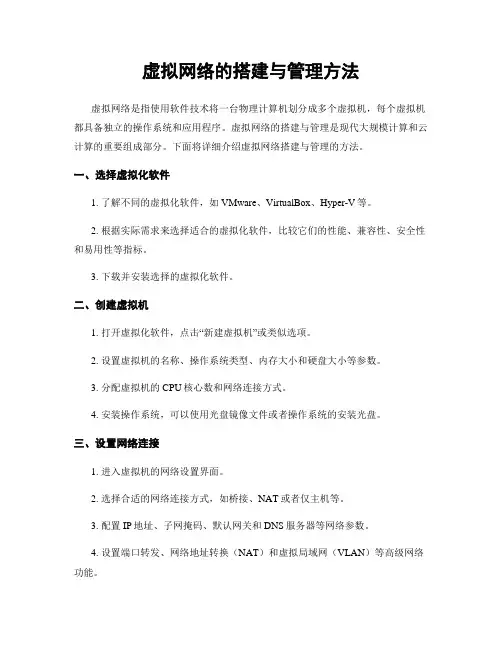

虚拟网络的搭建与管理方法虚拟网络是指使用软件技术将一台物理计算机划分成多个虚拟机，每个虚拟机都具备独立的操作系统和应用程序。
虚拟网络的搭建与管理是现代大规模计算和云计算的重要组成部分。
下面将详细介绍虚拟网络搭建与管理的方法。
一、选择虚拟化软件1. 了解不同的虚拟化软件，如VMware、VirtualBox、Hyper-V等。
2. 根据实际需求来选择适合的虚拟化软件，比较它们的性能、兼容性、安全性和易用性等指标。
3. 下载并安装选择的虚拟化软件。
二、创建虚拟机1. 打开虚拟化软件，点击“新建虚拟机”或类似选项。
2. 设置虚拟机的名称、操作系统类型、内存大小和硬盘大小等参数。
3. 分配虚拟机的CPU核心数和网络连接方式。
4. 安装操作系统，可以使用光盘镜像文件或者操作系统的安装光盘。
三、设置网络连接1. 进入虚拟机的网络设置界面。
2. 选择合适的网络连接方式，如桥接、NAT或者仅主机等。
3. 配置IP地址、子网掩码、默认网关和DNS服务器等网络参数。
4. 设置端口转发、网络地址转换（NAT）和虚拟局域网（VLAN）等高级网络功能。
四、管理虚拟网络1. 配置虚拟网络的安全策略，如防火墙和入侵检测系统等。
2. 监控虚拟网络的流量和性能，及时发现并解决网络故障。
3. 进行虚拟机的备份和恢复，保证数据的可靠性和可用性。
4. 更新虚拟化软件和操作系统补丁，提高虚拟网络的安全性。
5. 进行容量规划，合理分配虚拟机的资源，避免资源的浪费和瓶颈。
五、优化虚拟网络1. 合理规划虚拟机的数量和位置，避免节点之间的资源争用。
2. 使用虚拟机快照功能，方便测试和恢复虚拟机的状态。
3. 启用虚拟机的动态迁移功能，实现虚拟机的无缝迁移和负载均衡。
4. 优化存储系统的性能，通过RAID和SSD等技术提高虚拟机的存储性能。
5. 配置虚拟机的高可用性，使用集群和冗余技术来提高虚拟机的可靠性。
总结：虚拟网络的搭建与管理方法主要包括选择虚拟化软件、创建虚拟机、设置网络连接、管理虚拟网络和优化虚拟网络等步骤。
实训——虚拟局域网组建实训——虚拟局域网组建本文档旨在指导实训学员进行虚拟局域网（Virtual LocalArea Network, VLAN）的组建。
以下为详细步骤：1. 环境准备- 计算机：每个学员需要一台可以安装虚拟化软件的计算机。
- 虚拟化软件：推荐使用VMware或VirtualBox。
- 操作系统：每个学员的计算机上需要安装支持虚拟化的操作系统，如Windows 10或Ubuntu。
2. 虚拟化软件安装- 并安装选择的虚拟化软件。
- 配置虚拟化软件，确保虚拟机的网络接口可以连接到物理网络。
3. 虚拟机创建- 在虚拟化软件中，创建所需数量的虚拟机。
- 配置虚拟机的硬件参数，如内存、处理器和存储空间。
4. 虚拟局域网配置- 为每个虚拟机创建一个虚拟局域网接口。
- 配置虚拟局域网接口的IP地址和子网掩码。
5. 虚拟交换机配置- 在虚拟化软件中创建一个虚拟交换机。
- 将所有虚拟机的虚拟局域网接口连接到虚拟交换机。
6. 路由器配置- 在虚拟化软件中创建一个虚拟路由器。
- 配置虚拟路由器的IP地址和子网掩码，并确保其与虚拟交换机相连。
7. 连接测试- 启动虚拟机，并确保每台虚拟机能够相互通信。
- 通过ping命令测试虚拟机之间的连通性。
8. 扩展虚拟局域网- 根据需求，可以增加更多的虚拟机和虚拟局域网接口。
- 添加新的虚拟机时，进行与前述步骤相同的配置。
附件：1. 虚拟化软件安装指南：包含虚拟化软件的和安装步骤。
2. 虚拟机配置示例：展示虚拟机的硬件配置参数。
3. 虚拟局域网配置示例：展示虚拟机的IP地址和子网掩码配置。
4. 虚拟交换机配置示例：展示虚拟交换机的配置参数。
5. 路由器配置示例：展示虚拟路由器的IP地址和子网掩码配置。
法律名词及注释：1. 虚拟局域网（VLAN）：将物理局域网划分为多个逻辑上的局域网，使得不同的主机可以通过虚拟局域网进行通信，同时不受物理局域网的限制。
2. 虚拟化软件：一种软件技术，通过创建虚拟计算资源，使得一台物理计算机可以同时运行多个虚拟机，从而提高计算资源的利用率。

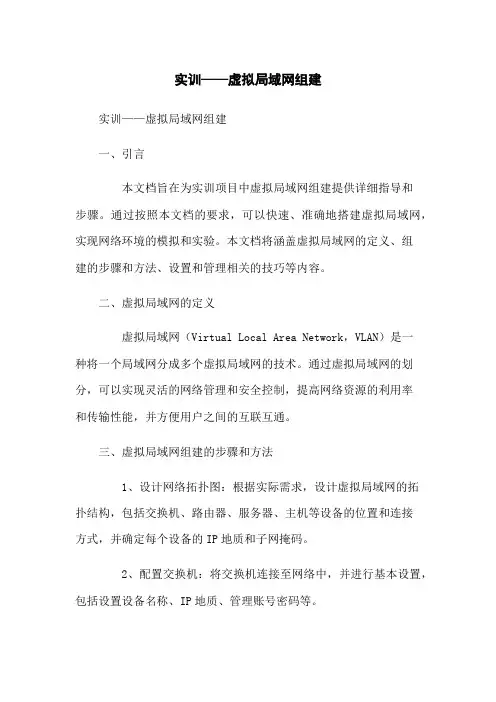

实训——虚拟局域网组建实训——虚拟局域网组建一、引言本文档旨在为实训项目中虚拟局域网组建提供详细指导和步骤。
