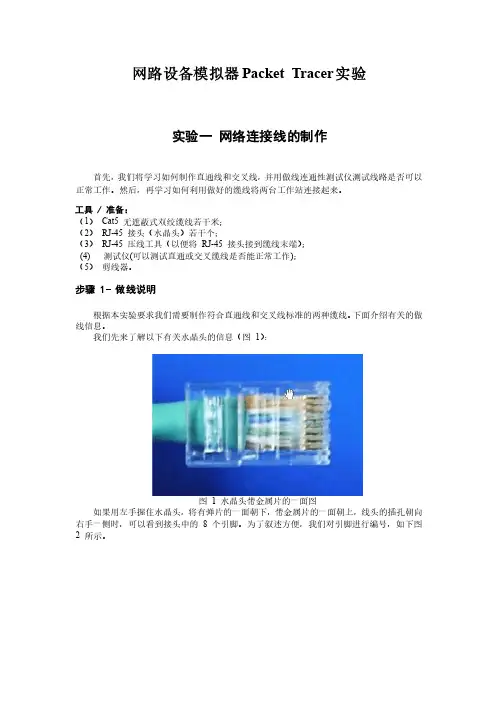

网路设备模拟器Packet Tracer实验实验一网络连接线的制作首先,我们将学习如何制作直通线和交叉线,并用做线连通性测试仪测试线路是否可以正常工作。
然后,再学习如何利用做好的缆线将两台工作站连接起来。
正常工作。
然后,再学习如何利用做好的缆线将两台工作站连接起来。
工具 / 准备:无遮蔽式双绞缆线若干米;(1)Cat5 无遮蔽式双绞缆线若干米;接头(水晶头)若干个;(2)RJ-45 接头(水晶头)若干个;压线工具(以便将 RJ-45 接头接到缆线末端);(3)RJ-45 压线工具(以便将(4) 测试仪(可以测试直通或交叉缆线是否能正常工作);剪线器。
(5)剪线器。
步骤 1- 做线说明根据本实验要求我们需要制作符合直通线和交叉线标准的两种缆线。
下面介绍有关的做线信息。
线信息。
我们先来了解以下有关水晶头的信息(图 1):我们先来了解以下有关水晶头的信息(图水晶头带金属片的一面图图1 水晶头带金属片的一面图将有弹片的一面朝下,带金属片的一面朝上,带金属片的一面朝上,线头的插孔朝向如果用左手握住水晶头,将有弹片的一面朝下,右手一侧时,可以看到接头中的 8 个引脚。
为了叙述方便,我们对引脚进行编号,如下图右手一侧时,可以看到接头中的2 所示。
所示。
图 2 水晶头引脚分布图水晶头引脚分布图从工作站连接到集线器/交换器和从连接面板到集线器/交换器需要使用直通线,直通线的两端都符合的两端都符合 T568-B 或 T568-A 标准,目前国内使用的直通线大多采用目前国内使用的直通线大多采用 T568-B 标准(图(图 3)。
图 3 直通线做线示意图直通线做线示意图T568-A 标准的线头排列顺序为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568-B 标 准的线头排列顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
准的线头排列顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
从工作站连接到工作站则需要使用交叉线,从工作站连接到工作站则需要使用交叉线,交叉线的一端符合交叉线的一端符合T568-B 标准,另一端符另一端符 合T568-A 标准(图标准(图 4)。
实验三网络模拟软件的使用(下)
-交换机VLAN实验
1. 规划ip地址
PCA的ip 地址: 10.65.1.1
PCB的ip 地址: 10.66.1.1
PCC的ip 地址: 10.65.1.3
PCD的ip 地址: 10.66.1.3
SWA的ip 地址: 10.65.1.7
SWB的ip 地址: 10.65.1.8
SWA的f0/5~f0/7 vlan 2 ,f0/8为trunk
SWB的f0/5~f0/7 valn 2 ,f0/1为trunk
用ping命令测试,从PCA和PCB到各点的连通情况。
由于交换机初始化为vlan 1,因为同网段的可以通。
即PCA到PCC、SWA、SWB
是通的,而PCB只与PCD通。
2.设置VLAN
双击SwitchA,改名SwitchA为SWA,建立 2 个vlan,分别为vlan 2、vlan 3
switch>en
switch#sh vlan
switch#conf t
switch(config)#hosthame SWA
switch(config)#exit
SWA#vlan database
SWA(vlan)#vlan 2
SWA(vlan)#vlan 3
SWA(vlan)#exit
SWA#conf t
SWA#sh vlan
至此在SWA上建立了两个vlan,show命令应该可以看到,但现在它没有成员。
下面将SWA交换机的f0/5,f0/6,f0/7 加入到vlan 2
SWA(config)#int f0/5
SWA(config-if)#switchport access vlan 2 SWA(config-if)#int f0/6
SWA(config-if)#switchport access vlan 2 SWA(config-if)#int f0/7
SWA(config-if)#switchport access vlan 2 SWA(config-if)# end
SWA#sh vlan
在SWB上与SWA上类似,将SWB的f0/5,f0/6,f0/7 加入到vlan 2。
3.测试可通性
从PCA到PCC测试:
[root@PCA root]# ping 10.65.1.3 (通)
从PCA到PCB测试:
[root@PCA root]# ping 10.66.1.1 (不通,不同网段,不同VLAN)
从PCB到PCD测试:
[root@PCB root]# ping 10.66.1.3 (不通,不在一个广播域,要求设置干线trunk)
从PCA到SWA测试:
[root@PCA root]# ping 10.65.1.7 (通,同一网段,同在vlan 1)
从PCA到SWB测试:
[root@PCA root]# ping 10.65.1.8 (通,同一网段,同在vlan 1)
从SWA到PCA测试:SWA#ping 10.65.1.1 (通)
从SWA到PCB测试:
SWA#ping 10.66.1.1 (不通,不同网段,不同VLAN)
从SWA到SWB测试:(通)
SWA#ping 10.65.1.8
4. 设置干线trunk
将连接两个交换机的端口设置成trunk。
SWA(config)#int f0/8
SWA(config-if)#switchport mode trunk
SWA(config-if)#switchport trunk allowed vlan 1,2,3
SWA(config-if)#switchport trunk encap dot1q
SWA(config-if)#end
SWA#show run
SWB(config)#int f0/1
SWB(config-if)#switchport mode trunk
SWB(config-if)#switchport trunk allowed vlan 1,2,3
SWB(config-if)#switchport trunk encap dot1q
SWB(config-if)#end
SWB#
交换机创建trunk时,默认allowed all,所以trunk allowed 命令可以不用。
dot1q是vlan中继协议(802.1q),由于正确设置了trunk,两个交换机间可以
多个vlan通过,所以这时PCA和PCC通,PCB和PCD也可以通。
这与没设置vlan时的连
通情况一样,但这时由于vlan的存在,隔离了广播域,提高了通讯能力。
如果想让PCA和PCB通,则要求路由,后面实验讨论。
[root@PCA root]# ping 10.65.1.3 (通,PCA与PCC同在vlan 1) [root@PCB root]# ping 10.66.1.3(通,PCB与PCD同在vlan 2)[root@PCA root]# ping 10.66.1.3 (不通,PCA与PCB要求路由)。
