浅谈Boson NetSim模拟器与VMware虚拟机在中职计算机网络技术教学中的应用1. 引言1.1 Boson NetSim模拟器与VMware虚拟机在中职计算机网络技术教学的重要性在中职计算机网络技术教学中，Boson NetSim模拟器与VMware虚拟机的重要性不言而喻。
随着信息技术的快速发展，计算机网络技术已成为职业教育中至关重要的一部分。
而通过使用模拟器和虚拟机来进行网络技术教学，不仅可以提高学生的实践操作能力，还能够让他们更好地理解和掌握网络知识。
VMware虚拟机在网络技术教学中也扮演着非常重要的角色。
通过虚拟机，学生可以在自己的电脑上模拟多台计算机，构建复杂的网络环境并进行实际操作。
这不仅大大降低了搭建实验环境的成本，还能够提高学生对网络技术的理解和应用能力。
2. 正文2.1 Boson NetSim模拟器的特点与优势1. 功能丰富：Boson NetSim模拟器提供了完整的网络设备模拟，包括路由器、交换机、防火墙等，可以实现真实网络环境的模拟。
学生可以在虚拟网络中进行实际操作，加深对网络设备的理解。
2. 用户友好：Boson NetSim模拟器界面简洁清晰，操作简单易上手。
学生可以快速上手，不需要花费过多时间在软件的学习上，可以更专注于网络技术的学习。
3. 实时反馈：Boson NetSim模拟器可以实时反馈学生操作的结果，帮助学生及时发现和解决网络问题。
学生可以通过实践来巩固理论知识，提高实际操作能力。
4. 多样化实验：Boson NetSim模拟器提供了多种网络实验场景，涵盖了各种网络技术和解决方案，可以帮助学生全面掌握网络知识。
5. 灵活性：Boson NetSim模拟器支持自定义实验，学生可以根据自己的学习需求和兴趣进行实验设计，灵活调整实验内容，更好地提升自己的技能。
Boson NetSim模拟器在中职计算机网络技术教学中具有重要的作用，能够有效辅助学生理论知识的学习，提高实际操作能力，为学生未来的就业和发展奠定良好基础。

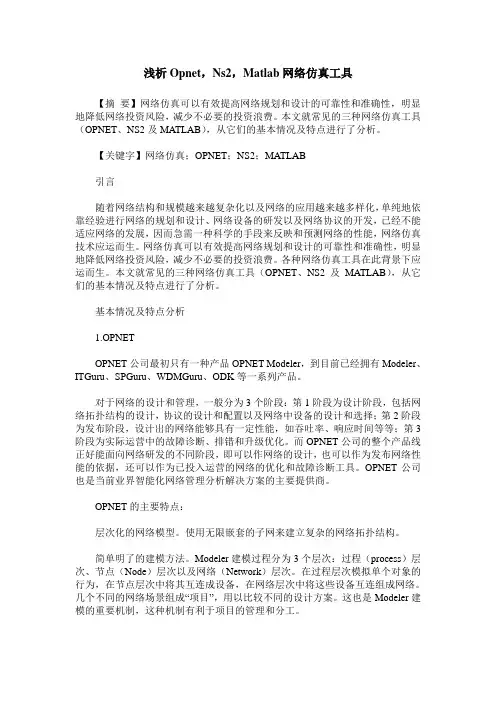

浅析Opnet，Ns2，Matlab网络仿真工具【摘要】网络仿真可以有效提高网络规划和设计的可靠性和准确性，明显地降低网络投资风险，减少不必要的投资浪费。
本文就常见的三种网络仿真工具（OPNET、NS2及MATLAB），从它们的基本情况及特点进行了分析。
【关键字】网络仿真；OPNET；NS2；MATLAB引言随着网络结构和规模越来越复杂化以及网络的应用越来越多样化，单纯地依靠经验进行网络的规划和设计、网络设备的研发以及网络协议的开发，已经不能适应网络的发展，因而急需一种科学的手段来反映和预测网络的性能，网络仿真技术应运而生。
网络仿真可以有效提高网络规划和设计的可靠性和准确性，明显地降低网络投资风险，减少不必要的投资浪费。
各种网络仿真工具在此背景下应运而生。
本文就常见的三种网络仿真工具（OPNET、NS2及MATLAB），从它们的基本情况及特点进行了分析。
基本情况及特点分析1.OPNETOPNET公司最初只有一种产品OPNET Modeler，到目前已经拥有Modeler、ITGuru、SPGuru、WDMGuru、ODK等一系列产品。
对于网络的设计和管理，一般分为3个阶段：第1阶段为设计阶段，包括网络拓扑结构的设计，协议的设计和配置以及网络中设备的设计和选择；第2阶段为发布阶段，设计出的网络能够具有一定性能，如吞吐率、响应时间等等；第3阶段为实际运营中的故障诊断、排错和升级优化。
而OPNET公司的整个产品线正好能面向网络研发的不同阶段，即可以作网络的设计，也可以作为发布网络性能的依据，还可以作为已投入运营的网络的优化和故障诊断工具。
OPNET公司也是当前业界智能化网络管理分析解决方案的主要提供商。
OPNET的主要特点：层次化的网络模型。
使用无限嵌套的子网来建立复杂的网络拓扑结构。
简单明了的建模方法。
Modeler建模过程分为3个层次：过程（process）层次、节点（Node）层次以及网络（Network）层次。
信息技术应用教学工具简介本文档旨在介绍一些可以用于信息技术应用教学的工具和资源，帮助教师更有效地教授信息技术相关知识。
这些工具包括软件、应用程序和在线资源等，可以增加学生的参与度和兴趣，并提升他们的研究效果。
虚拟实验虚拟实验是一种可以模拟真实实验场景的教学方法。
在信息技术应用教学中，虚拟实验可以帮助学生理解和掌握计算机系统的原理和操作。
一些常用的虚拟实验工具包括：1. VirtualBox：一款开源的虚拟机软件，可以在计算机上模拟多个操作系统的环境，帮助学生研究不同操作系统的使用和配置。
2. Wireshark：一款网络数据包捕获和分析工具，通过使用Wireshark，学生可以模拟网络环境，研究网络通信的基本原理和技术。
编程研究信息技术应用教学中，编程是一个重要的部分。
以下是一些适用于编程研究的工具和资源：1. Scratch：一款适合初学者的图形化编程工具，通过拖拽积木块的方式编写程序，学生可以快速掌握编程的基本概念和思维方式。
2. Python：一种简单易学的编程语言，拥有丰富的库和资源，适合用于教授信息技术相关的编程知识。
在线研究平台除了软件和工具，还有一些在线研究平台可以作为信息技术应用教学的辅助资源，例如：1. Coursera：提供各种在线课程，包括计算机科学和信息技术相关的课程，学生可以通过这个平台研究优秀的课程内容。
2. Khan Academy：一个在线研究平台，提供各种学科的视频教程和练，包括计算机科学和编程。
总结信息技术应用教学工具的选择应根据教学目标和学生特点进行合理的判断。
虚拟实验、编程学习和在线学习平台都是有效的教学辅助工具，可以提高学生的学习兴趣和效果。
希望本文所介绍的工具和资源能对信息技术教学有所启发和帮助。
《计算机网络》实验报告开课实验室：计算中心 2020 年 12 月 17 日一、实验目的（1）熟悉Packet Tracer 软件；（2）了解用集线器、交换机及路由器等互联设备联网的方法；（3）掌握局域网的基本知识。
（4）掌握虚拟局域网的基本知识。
二、实验内容（1）解压Packet Tracer，安装软件；（2）跟着老师学习Packet Tracer使用；（3）逐步完成以下任务。
任务一：熟悉Packet Tracer使用，完成下列连接：（1）用软件画出计算机、服务器、打印机、集线器、交换机、网桥、路由器；（2）将2台电脑用五类缆连接；（3）将2台集线器连接；（4）将2台交换机连接；（5）将2台路由器连接；（6）将电脑与集线器连接；（7）将电脑与交换机连接；（8）将电脑与路由器连接；（9）将交换机与集线器连接；（10）将路由器与交换机连接。
（注意是直连线还是交叉线）任务一（附加）：给交换机和计算机添加光纤端口，然后用光纤连接交换机和计算机。
（注意换模块前需要关闭电源，换好后再接通电源）任务二：一、集线器组建的网络ping界面二、用集线器和交换机组建网络三、用交换机组建网络添加交换机和4个计算机，配置同网段IP地址四、用路由器连接不同的网络五：子网划分任务三：一、配置最基本的Vlan二、配置无线网三、任务说明：某企业设计一部和设计二部，分别在两层楼，现在要成立两个开发小组，请用VLAN 技术实现并调试。
四（选做）、思考：如何将不同局域网的虚拟LAN联通？由于虚拟局域网在不同的网络中，所以要联通，需要路由器或者第三层交换机。
任务四：一个典型的局域网（2层结构）已知某公司三个部门，网络中心和其相距600米，市场部要求配备一个无线接入点，公司可以接入Internet。
任务五：某公司有4栋办公楼，其中A楼为研发大楼、B楼为客服中心、C楼为管理楼，D楼为信息中心，中心机房设在信息中心，4栋楼之间楼距大约为300米，大楼内部各层之间距离均小于100米，要求信息中心配备服务器和数据库若干（每个部门的计算机画出3个示意即可。
《计算机网络》网络仿真软件的使用实验一、实验目的通过对Packet Tracer软件操作和性能分析工具的使用，了解Packet Tracer仿真原理，熟悉Packet Tracer仿真工具的使用；熟悉计算机网络构建和配置方法，了解基本的网络连接性能分析方法。
二、实验内容1．运用3台PC机、1台HUB构建简单网络拓扑，配置各主机IP地址依次为192.168.1.1~3，子网掩码255.255.255.0。
给出该网络拓扑图。
2．点击每一步后面的信息（蓝色方框）可以查看OSI模型和出站PDU详情。
给出PC3的PDU输出格式截图，并简要说明。
三、实验设备1．硬件实验平台：通用个人计算机；2．软件实验平台：32位或64位Windows操作系统，Cisco Packet Tracer仿真软件。
软件。
四、基本原理Packet Tracer软件是Cisco公司开发的功能强大的网络仿真工具，可以运行在Windows、Linux和MAC OS平台上，提供了非常真实的网络仿真环境。
可以为网络初学者提供计算机网络设计、配置、网络故障排查的仿真环境的学习平台。
1．Packet Tracer的基本界面Packet Tracer 5.3以上版本的界面类似下图所示：为自动选择）。
五、实验步骤添加设备并连线，构建如下图所示网络拓扑。
1．实验任务1：配置网络设备设置PC机IP地址，鼠标左键单击PC-PT PCx，选择Desktop，选择IP Configuration，设置IP Address：192.168. xxx.xxx，点击子网掩码会自动配置。
依次配置所有PC机。
2．实验任务2：检测网络是否可以通信选择右侧工具栏倒数第二个信封图标，此时鼠标状态改变，点击要发送数据包的原主机及需要接收数据的另一台主机，实时模式下（realtime）会即时显示是否成功。
仿真/模拟模式（simulation）下查看网络通信过程数据每一步是如何传输的。
浅析网络虚拟仿真软件ENSP在实践教学中运用网络虚拟仿真软件ENSP是一款专门用于网络工程师教学和实践的软件，它提供了一个实验平台，帮助学生们在模拟的网络环境中进行实践操作，从而更好地理解和掌握网络知识。
本文将就ENSP在实践教学中的运用进行浅析，探讨其在教学中的作用和优势。
一、ENSP的基本功能ENSP是华为公司专为网络工程师教学设计的仿真软件，它具有强大的网络仿真功能，可以帮助学生们构建和管理虚拟网络环境。
ENSP支持多种网络设备的仿真，包括交换机、路由器、防火墙等，学生们可以通过ENSP进行配置、管理和故障排除等操作。
除了基本的网络设备仿真功能外，ENSP还提供了丰富的实验实例和实验模板，学生们可以根据实际情况进行实验操作，从而更好地掌握网络知识和技能。
ENSP还支持仿真故障模拟和实验结果分析，学生们可以通过仿真实验来解决实际网络环境中可能出现的问题，提高自己的实践能力。
二、ENSP在实践教学中的运用ENSP可以帮助学生们构建多样化的网络环境。
在传统的实验教学中，学校需要购买大量的网络设备，并进行布线和连接，成本高昂且安装布置不便。
而借助ENSP，学生们可以轻松地构建包括交换机、路由器、防火墙等多种网络设备的虚拟网络环境，且无需花费大量成本。
这样不仅可以让学生们在实验中随意搭建网络结构、配置设备，还可以提供更多的实验机会和更广泛的应用场景。
ENSP还提供了丰富的实验资源。
学生们可以通过ENSP直接加载实验模板和案例，利用已有的实验平台进行操作。
这样可以大大节省教师们的时间和精力，同时也给学生们提供了更为全面的实验案例，使得他们能够更加全面地掌握网络知识和实践技能。
ENSP支持实时监控和故障仿真。
在实验过程中，学生们能够通过ENSP对虚拟网络环境进行实时监控，了解网络设备的运行状态和网络流量情况。
ENSP还提供了故障仿真功能，可以模拟出多种网络故障情况，让学生们在实验中学会如何迅速识别、定位和解决网络故障，培养了学生们的实际操作能力。
浅析网络虚拟仿真软件ENSP在实践教学中运用网络虚拟仿真软件ENSP是华为公司推出的一款功能强大的网络仿真工具，它能够模拟真实的网络拓扑结构，支持多种协议和技术的模拟，能够有效地帮助学生理解网络原理和技术应用。
在实践教学中，ENSP应用广泛，下面将对ENSP在实践教学中的运用进行浅析。
一、网络环境搭建在教学实践中，首先需要建立一套可以模拟真实网络环境的系统。
通过ENSP可以实现各种局域网和广域网的搭建，实现多个网络设备之间的互联和交互。
ENSP提供了丰富的设备支持，例如交换机、路由器、防火墙、主机等，通过拖拽和连线，可以方便地构建各种网络拓扑结构。
二、协议技术模拟ENSP支持多种协议和技术的模拟，包括TCP/IP、OSPF、BGP、MPLS、VPN等。
在实践教学中，可以通过模拟这些协议和技术，达到加深学生对网络原理和技术的理解和掌握。
例如，通过模拟OSPF协议，可以实现动态路由的模拟，并且可以通过调整网络拓扑结构，演示不同的路由算法的效果；通过模拟VPN技术，可以让学生了解VPN的工作原理和应用场景，通过搭建VPN连接，可以演示跨地域的网络互通。
三、实时监控和故障排除ENSP不仅可以搭建网络环境和模拟协议技术，还可以实现实时监控和故障排除。
通过ENSP，可以模拟各种故障场景，例如链路故障、路由器故障等，让学生了解如何快速地定位和解决网络故障。
同时，ENSP提供了丰富的监控工具，例如抓包工具、日志工具等，可以实时地监控网络设备的运行状态和协议交互情况。
四、实验指导和评估在教学实践中，ENSP还提供了丰富的实验指导和评估工具，例如实验报告模板、实验评分标准等。
通过这些工具，可以方便地管理学生的实验过程和成果，同时也可以快速地进行实验结果的评估和反馈。

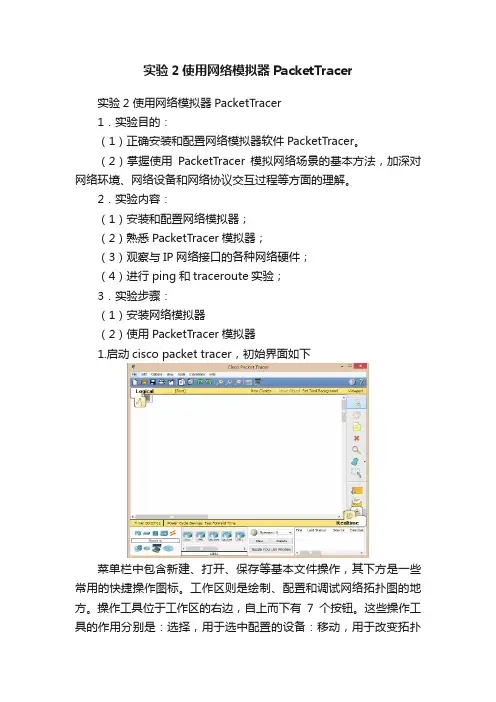

实验2使用网络模拟器PacketTracer实验2 使用网络模拟器PacketTracer1．实验目的：（1）正确安装和配置网络模拟器软件PacketTracer。
（2）掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境、网络设备和网络协议交互过程等方面的理解。
2．实验内容：（1）安装和配置网络模拟器；（2）熟悉PacketTracer模拟器；（3）观察与IP网络接口的各种网络硬件；（4）进行ping和traceroute实验；3．实验步骤：（1）安装网络模拟器（2）使用PacketTracer模拟器1.启动cisco packet tracer，初始界面如下菜单栏中包含新建、打开、保存等基本文件操作，其下方是一些常用的快捷操作图标。
工作区则是绘制、配置和调试网络拓扑图的地方。
操作工具位于工作区的右边，自上而下有7个按钮。
这些操作工具的作用分别是：选择，用于选中配置的设备：移动，用于改变拓扑的不去；防止标签，用于给网络设备添加说明；删除，用于去除拓扑图中的元素，入设备、标签等；检查，用于查询网络设备的选路表，MAC表、ARP表等；增加简单的PDU，用于增加IP报文等简单操作；增加复杂的PDU，可以在设置IP报文后再设置TTL值等操作。
使用检查工具可以查看网络设备（交换机、路由器）的3张表，该功能等同于在IOS命令行中采用相应的show命令，如show arp。
增加简单的PDU和复杂的PDU两个工具用于构造测试网络报文时使用，前者仅能测试链路或主机之间是否路由可达，后者则具有更多的功能。
2.绘制网络拓扑图绘制网络拓扑图主要有以下几个步骤：增加网络设备、增加设备硬件模块、连接设备和配置设备等。
先用上述方法从设备区拖入两台PC和一台交换机，再用直通铜线与某个RJ45以太端口连接。
稍后片刻，线缆端的点就会变绿，表示所有的物理连接都是正确的，否则要检查并排除梭巡在的物理连接方面的问题。
几款网络模拟器软件在计算机网络实验课程中的应用计算机网络实验课程是计算机网络专业最重要的实验课程，由于计算机网络实验涉及的内容比较多，受实验室条件的限制，在缺乏计算机网络实验硬件设备的条件下，如何开展计算机网络实验教学是值得研究的问题。
通过在计算机网络实验教学中的实践，发现可以借助几款网络模拟器软件建立模拟实验环境，开展计算机网络的实验教学，进行网络仿真实验。
网络模拟器是专业研究机构和公司开发的网络仿真工具软件，是为网络初学者设计的用于提供计算机网络设计、配置和网络故障排除模拟环境的学习平台，它支持用户进行仿真、虚拟和活动的网络模型。
网络模拟器能够模拟出各种网络硬件设备，使用者可以在单机环境下设计拓扑结构，组建网络进行仿真实验。
学生可以在网络模拟器的网络环境中，进行反复练习，不仅提高自己的实践动手能力和解决实际问题的能力，而且提高了计算机网络实验效率，降低实验成本。
同时，培养学生组建、维护和管理网络的能力，增强学生对计算机网络理论和概念的掌握和理解。
目前，网络模拟器种类繁多，一些网络设备公司都积极开发与之相配套的网络模拟软件，思科、华为、ＡＴ＆Ｔ等网络设备供应商都相继推出网络模拟器。
广受网络、通信等专业的教学部门和培训机构青睐的网络模拟器主要有ＢｏｓｏｎＮｅｔＳｉｍ、ＰａｃｋｅｔＴｒａｃｅｒ、Ｄｙｎａｍｉｐｓ等模拟软件，现就这几款网络模拟器软件在计算机网络实验中的应用进行分析。
一、ＢｏｓｏｎＮｅｔｓｉｍ网络模拟器软件及应用实例ＢｏｓｏｎＮｅｔｓｉｍ是Ｂｏｓｏｎ公司开发的一款网络模拟软件，它最先提出自定义网络拓扑的功能，大多数人都使用它来练习ＣＣＮＡ和ＣＣＮＰ的实验。
它由ＢｏｓｏｎＮｅｔｗｏｒｋＤｅｓｉｇｎｅｒ（网络拓扑图设计）和ＢｏｓｏｎＮｅｔｓｉｍ（实验模拟器）两部分组成。
ＢｏｓｏｎＮｅｔＳｉｍ能够实现交换机基本实验、路由器基本实验、远程访问基本实验以及进阶实验。
路由实验可以实现静态路由，动态路由实验如ＲＩＰ，ＩＧＲＰ，０ＳＰＦ等，还可以实现ＩＳＤＮ、ＰＰＰ、ＣＨＡＰ、ＮＡＴ地址转换等实验，可以组建基于核心层、汇聚层、接入层三层交换的高级网络实验，使用交换机实现虚拟局域网ＶＬＡＮ划分的，生成树、ＶＴＰ、ＴＲＵＮＫ等交换实验。
打开用ＢｏｓｏｎＮｅｔｗｏｒｋＤｅｓｉｇｎｅｒ设计好的网络拓扑结构图（??}．ｔｏｐ文件），对拓扑图里的路由器、交换机、用户机等网络设备进行配置实验。
用户可以在ＢｏｓｏｎＮｅｔＳｉｍ中放入各种型号的路由器或交换机，配置各种协议命令，观察实验结果，对运行的协议进行诊断等。
因此，ＢｏｓｏｎＮｅｔｓｉｍ主要可用于完成部分网络基础类、部分网络安全类和网络管理类实验。
例如：我们做路由器ＮＡＴ实验。
实验拓扑图（如图１）：图１实验要求：实验目标：内部的ＰＣ１需要访问外部的服务器ＰＣ２，在路由器Ｒ１上做地址转换，将１９２．１６８．０．０／２４转换成１９２．１６８．１．１０－１９２．１６８．１．２０之间的地址，并且做端口的地址复用。
配置步骤：第一步，配置所有接口的ＩＰ地址，并测试连通性。
第二步，Ｒ１＿ｃｏｎｆｉｇ＃ｉｐａｃｃｅｓｓ－ｌｉｓｔｓｔａｎｄａｒｄ１Ｒ１＿ｃｏｎｆｉｇ＿ｓｔｄ＿ｎａｃｌ＃ｐｅｒｍｉｔ１９２．１６８．０．０２５５．２５５．２５５．０Ｒ１＿ｃｏｎｆｉｇ＃ｉｐｎａｔｐｏｏｌｏｖｅｒｌｄ１９２．１６８．１．１０１９２．１６８．１．２０２５５．２５５．２５５．０Ｒ１＿ｃｏｎｆｉｇ＃ｉｐｎａｔｉｎｓｉｄｅｓｏｕｒｃｅｌｉｓｔ１ｐｏｏｌｏｖｅｒｌｄｏｖｅｒｌｏａｄＲ１＿ｃｏｎｆｉｇ＃ｉｎｔｅｒｆａｃｅｆａｓｔＥｔｈｅｒｎｅｔ０／０Ｒ１＿ｃｏｎｆｉｇ＿ｆ０／０＃ｉｐｎａｔｉｎｓｉｄｅＲ１＿ｃｏｎｆｉｇ＃ｉｎｔｅｒｆａｃｅｆａｓｔＥｔｈｅｒｎｅｔ０／１Ｒ１＿ｃｏｎｆｉｇ＿ｆ０／１＃ｉｐｎａｔｏｕｔｓｉｄｅＲ１＿ｃｏｎｆｉｇ＃ｉｐｒｏｕｔｅ０．０．０．００．０．０．０１９２．１６８．１．２ＤＣＲ４＃ｓｈｏｗｉｐｎａｔｔｒａｎｓｌａｔｉｏｎｓ第三步，测试。
二、ＰａｃｋｅｔＴｒａｃｅｒ模拟器软件及应用实例ＰａｃｋｅｔＴｒａｃｅｒ软件是Ｃｉｓｃｏ公司开发的网络模拟器工具软件支持用户建立仿真、虚拟和活动网络模型。
同其他仿真器一样，ＰａｃｋｅｔＴｒａｃｅｒ软件通过一组简化的网络设备和协议模型，让用户在软件的图形用户界面上直接使用拖曳方法建立网络拓扑结构。
软件中实现的ＩＯＳ子集允许用户配置设备，并可提供数据包在网络中行进的详细处理过程，展示网络实时运行情况。
ＰａｃｋｅｔＴｒａｃｅｒ软件提供逻辑工作区（Ｌｏｇｉｃａ１）与物理工作区（Ｐｈｙｓｉｃａ１）２个工作区，实时模式（Ｒｅａｌ－ｔｉｍｅ）与仿真模式（ｓｉｍｕｌａｔｉｏｎ）２种工作模式，在逻辑工作区和实时模式下，利用网络仿真设备可以灵活方便地建立各种计算机网络实验场景。
ＰａｃｋｅｔＴｒａｃｅｒ能够模拟的终端设备有服务器、台式机、ＰＤＡ、ＩＰＰｏｎｅ等；中间设备包括交换机、路由器、广域网网云等；传输媒体有串行线、ＣＯＮＳＯＬＥ线、光纤、双绞线等；支持的协议有ＴＣＰ／ＩＰ、ＲＩＰ、ＯＳＰＦ、ＥＩＧＲＰ、ＰＰＰ、帧中继、ＤＨＣＰ、ＤＮＳ、ＴＥＬＮＥＴ等协议。
通常模拟设备包含３个配置选项窗口：ＰｈｙｓｉｅＭ、Ｃｏｎｆｉｇ和ＣＬＩ。
Ｐｈｙｓｉｃａｌ选项窗口用于模拟更换设备的扩展模块，Ｃｏｎｆｉｇ选项窗口是以图形界面方式对设备进行配置，ＣＬＩ选项窗口用于以命令行方式对设备进行配置。
用户可以在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。
因此，ＰａｃｋｅｔＴｒａｃｅｒ主要可用于完成部分网络基础类、部分网络安全类和网络管理类实验。
例如：我们做路由器串口ＰＰＰ－ＰＡＰ配置实验（如图２）。
图２实验要求：通过ｓｅｒｉａｌ口将路由器１和２相连。
实验结果：通过ｓｅｒｉａｌ口两台路由器可以ｐｉｎｇ通。
ＤＣＲ２＃ｓｈｏｗｉｐｉｎｔｅｒｆａｃｅｂｒｉｅｆ配置之前的设备：ＤＣＲ１－ＦＣ－ＤＣＥ：Ｒｏｕｔｅｒ＿ｃｏｎｆｉｇ＃ｈｏｓｔｎａｍｅＤＣＲ１ＤＣＲ１＿ｃｏｎｆｉｇ＃ｕｓｅｒｎａｍｅｒ２ｐａｓｓｗｏｒｄｒ２ＤＣＲ１＿ｃｏｎｆｉｇ＃ｉｎｔｅｒｆａｃｅｓｅｒｉａｌ０／２ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／２＃ｉｐａｄｄｒｅｓｓ１９２．１６８．１．１２５５．２５５．２５５．０ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／２＃ｅｎｃａｐｓｕｌａｔｉｏｎｐｐｐＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／２＃ｐｐｐａｕｔｈｅｎｔｉｃａｔｉｏｎｐａｐＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／２＃ｐｐｐｐａｐｓｅｎｔ－ｕｓｅｒｎａｍｅｒ１ｐａｓｓｗｏｒｄ０ＬＩＮＥＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／２＃ｐｈｙｓｉｃａｌ－ｌａｙｅｒｓｐｅｅｄ６４０００ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／２＃ｎｏｓｈｕｔｄｏｗｎＤＣＲ２－ＭＴ－ＤＴＥ：过程同上。
配置之后的设备：ＤＣＲ１－ＦＣ－ＤＣＥ：Ｒｏｕｔｅｒ＿ｃｏｎｆｉｇ＃ｈｏｓｔｎａｍｅＤＣＲ１ＤＣＲ１＿ｃｏｎｆｉｇ＃ａａａａｕｔｈｅｎｔｉｃａｔｉｏｎｐｐｐｔｅｓｔｌｏｃａｌＤＣＲ１＿ｃｏｎｆｉｇ＃ｕｓｅｒｎａｍｅｒ２ｐａｓｓｗｏｒｄｒ２ＤＣＲ１＿ｃｏｎｆｉｇ＃ｉｎｔｅｒｆａｃｅｓ０／３ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／３＃ｉｐａｄｄｒｅｓｓ１９２．１６８．１．１２５５．２５５．２５５．０ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／３＃ｅｎｃａｐｓｕｌａｔｉｏｎｐｐｐＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／３＃ｐｐｐａｕｔｈｅｎｔｉｃａｔｉｏｎｐａｐｔｅｓｔＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／３＃ｐｐｐｐａｐｓｅｎｔ－ｕｓｅｒｎａｍｅｒ１ｐａｓｓｗｏｒｄｒ１ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／３＃ｐｈｙｓｉｃａｌ－ｌａｙｅｒｓｐｅｅｄ６４０００ＤＣＲ１＿ｃｏｎｆｉｇ＿ｓ０／３＃ｎｏｓｈｕｔｄｏｗｎＤＣＲ１＃ｓｈｏｗｉｎｔｅｒｆａｃｅｓｅｒｉａｌ０／３ＤＣＲ２－ＭＴ－ＤＴＥ：Ｒｏｕｔｅｒ＃ｃｏｎｆｉｇＲｏｕｔｅｒ＿ｃｏｎｆｉｇ＃ｈｏｓｔｎａｍｅＤＣＲ２ＤＣＲ２＿ｃｏｎｆｉｇ＃ｃｈｉｎｅｓｅＤＣＲ２＿ｃｏｎｆｉｇ＃ａａａａｕｔｈｅｎｔｉｃａｔｉｏｎｐｐｐｔｅｓｔｌｏｃａｌＤＣＲ２＿ｃｏｎｆｉｇ＃ｕｓｅｒｎａｍｅｒ１ｐａｓｓｗｏｒｄ０ＬＩＮＥＤＣＲ２＿ｃｏｎｆｉｇ＃ｉｎｔｅｒｆａｃｅｓ０／３ＤＣＲ２＿ｃｏｎｆｉｇ＿ｓ０／３＃ｉｐａｄｄｒｅｓｓ１９２．１６８．１．２２５５．２５５．２５５．０ＤＣＲ２＿ｃｏｎｆｉｇ＿ｓ０／３＃ｅｎｃａｐｓｕｌａｔｉｏｎｐｐｐＤＣＲ２＿ｃｏｎｆｉｇ＿ｓ０／３＃ｐｐｐａｕｔｈｅｎｔｉｃａｔｉｏｎｐａｐｔｅｓｔＤＣＲ２＿ｃｏｎｆｉｇ＿ｓ０／３＃ｐｐｐｐａｐｓｅｎｔ－ｕｓｅｒｎａｍｅｒ２ｐａｓｓｗｏｒｄｒ２ＤＣＲ２＿ｃｏｎｆｉｇ＿ｓ０／３＃ｎｏｓｈｕｔｄｏｗｎ三、Ｄｙｎａｍｉｐｓ模拟器软件及应用实例Ｄｙｎａｍｉｐｓ是法国ＵＴＣ大学的ＣｈｒｉｓｔｏｐｈｅＦｉｌｌｏｔ编写的Ｃｉｓｃｏ设备模拟器。
可以运行在微软（ＸＰ／２０００／２００３）或者Ｌｉｎｕｘ操作系统上，Ｄｙｎａｍｉｐｓ不同于传统的纯软件式模拟器，它模拟了多种型号的Ｃｉｓｃｏ路由器的硬件平台，用户可以在模拟器中直接加载并运行真正的ＩＯＳ镜像，并且确保在绝大多数情况下得到的结果与真实设备的结果相同。
相比较其他网络模拟软件，其优势极其明显。
其他模拟平台只是单纯模拟配置命令，只局限在学习配置命令的层面，无法对网络进行管理和故障分析与排查。
而Ｄｙｎａｍｉｐｓ平台是使用虚拟机技术而且可以运行Ｃｉｓｃｏ官方的设备操作系统（ＩＯＳ），正是如此，在虚拟出的硬件平台上具备物理设备的所有功能。
但是Ｄｙｎａｍｉｐｓ不能模拟交换机的功能。
Ｄｙｎａｍｉｐｓ是一个纯粹的命令行程序。
当我们需要模拟一个由多台设备组成的复杂网络时，纯粹的命令行配置会显著地增加配置复杂度。
许多第三方团体或个人开发了各种Ｄｙｎａｍｉｐｓ的前端程序来简化Ｄｙｎａｍｉｐｓ的配置过程。
其中，最著名的前端程序是Ｄｙｎａｇｅｎ。
Ｄｙｎａｇｅｎ通过类似ＩＮＩ文件格式的配置文件来定义模拟设备的型号、参数，以网络的拓扑方式连接，主要可用于完成网络管理类中高级和复杂的实验以及部分网络基础类、部分网络安全类实验。
例如：我们做单区域ＯＳＰＦ路由协议的配置实验（如图３）。
实验拓扑：图３实验要求：在路由器１和２中分别启用ＯＳＰＦ协议，使１和２中的任意接口间可以连通。
实验结果：路由器１的任意ＩＰ地址和路由器２的任意ＩＰ地址间可以ｐｉｎｇ通。
配置步骤：ＤＣＲ１：ＤＣＲ１＿ｃｏｎｆｉｇ＃ｒｏｕｔｅｒｏｓｐｆ１ＤＣＲ１＿ｃｏｎｆｉｇ＿ｏｓｐｆ＿１＃ｎｅｔｗｏｒｋ１９２．１６８．１．０２５５．２５５．２５５．０ａｒｅａ０ＤＣＲ１＿ｃｏｎｆｉｇ＿ｏｓｐｆ＿１＃ｎｅｔｗｏｒｋ１９２．１６８．２．０２５５．２５５．２５５．０ａｒｅａ０ＤＣＲ１＿ｃｏｎｆｉｇ＿ｏｓｐｆ＿１＃ｎｅｔｗｏｒｋ１９２．１６８．５．０２５５．２５５．２５５．０ａｒｅａ０ＤＣＲ２做同样配置ＤＣＲ１＃ｓｈｏｗｉｐｒｏｕｔｅＤＣＲ２＃ｓｈｏｗｉｐｒｏｕｔｅＤＣＲ１＃ｓｈｏｗｉｐｏｓｐｆｉｎｔｅｒｆａｃｅＤＣＲ１＿ｃｏｎｆｉｇ＃ｉｎｔｅｒｆａｃｅｌｏｏｐｂａｃｋ１１ＤＣＲ１＿ｃｏｎｆｉｇ＿ｌ１１＃ｉｐｏｓｐｆｎｅｔｗｏｒｋｐｏｉｎｔ－ｔｏ－ｐｏｉｎｔＤＣＲ１＃ｓｈｏｗｉｐｏｓｐｆｉｎｔｅｒｆａｃｅ四、总结本文通过介绍几款网络模拟器在计算机网络实验教学中的应用，并对几款常用的网络模拟器进行了简单的分析，论述如何在计算机网络实践教学中利用网络模拟器进行仿真实验的过程。
