纤维转盘滤布滤池系统技术描述

中水回用技术--纤维转盘滤池（滤布滤池）2009年11月18日星期三 12:25纤维转盘滤池（滤布滤池）是目前世界上最先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。

滤布转盘过滤器的处理效果好，出水水质高，设备运行稳定，拥有目前世界上唯一公认的中水回用证书－Title22证书。

滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L（最高可承受80－100mg/L），出水SS≤5mg/L，实际运行出水更优质。

滤布滤池与常规滤池相比的特点：（1）出水水质好并且稳定。

滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。

而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。

另外过滤的水量也随阻力的变化而变化。

（2）设计新颖，耐冲击负荷。

滤布转盘过滤器相当于是滤池及沉淀池的结合，具有排泥的功能。

颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过滤料。

因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。

因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。

（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。

滤布转盘过滤器清洗时可连续过滤。

而砂滤池反冲洗时不能连续过滤，为保证连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。

纤维转盘滤布滤池原理
纤维转盘滤布滤池是一种结构紧凑、运行可靠的滤池系统。

它的特点是增加了聚合技术的
使用，从而增加了滤池的流量。

它通常由纤维转盘、滤布滤池和离心式提锁机组装而成。

纤维转盘转盘为钢制复合材料，外形像梯形空心圆柱，内部由多边形小槽组成，每根槽中
填有金属丝与纤维混合物，再滤过滤布。

当纤维混合物在转盘上移动时，水流经过每一槽，悬浮物在转盘上游航、内层纤维丝离子吸附、外层气泡和调节模糊末尾。

逐步实现自动的
污染物的去除。

滤布滤池由挂衣网式滤网、底部旋流器、出口管线组成，水流从底部旋流器进入滤池，经
过滤布，水流中悬浮物和有机物离心力下沉，被吸附、逐渐沉积。

经过滤后的净水从出口
管线流出池体，承担着最终净化的任务，将污染物去除系统的的功能，同结合上面的纤维
转盘，从而实现污染物的有效处理。

纤维转盘滤布滤池作为来源水、工程水的过滤设备，很大的减少了污染物的排放，可起到
净化水质的清洗作用。

它通常应用于污水处理中，进行有很好的滤池效果，能够滤出大部
分病原体和有毒物质，提供清洁、洁净的水质。

【干货】纤维转盘滤池技术介绍纤维转盘滤池介绍纤维转盘滤池的作用在于去除污水中以悬浮状态存在的各种杂质，提高污水处理厂出水水质，使处理水SS指标能达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A排放标准。

纤维转盘滤池结构如图1.1所示，它由用于支撑滤布的垂直安装于中央集水管的平行过滤转盘串联起来组成。

一套装置过滤转盘数量一般为2～20个，每个过滤转盘是由6小块扇形组合而成。

滤盘全部浸没在水中，过滤转盘由防腐材料组成，每片过滤转盘外包有滤布。

反冲洗装置由反洗水泵、反抽吸装置及阀门组成，排泥装置由排泥管、排泥泵及阀门组成，排泥泵与反洗水泵为同一水泵。

纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。

（1）过滤：污水重力流进入滤池，滤池中设有布水堰。

滤盘是完全浸没在污水中的，污水首先进入滤池，然后通过滤布过滤，过滤液通过中空管收集，重力流通过出水堰排出滤池。

整个过程为连续。

（2）清洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。

随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。

通过高位浮球液位计监测池内液位变化。

当该池内液位到达清洗设定值(高水位)时，PLC即可启动反洗泵，开始清洗过程。

滤布上的污泥通过反抽吸装置，经由反洗水泵，排出滤池体外。

清洗时，滤池可连续过滤。

过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。

清洗期间，过滤转盘以1转/分钟的速度旋转。

反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起清洗作用。

瞬时冲洗面积仅占全过滤转盘面积的1%左右。

反冲洗过程为间歇。

正常清洗时，2个过滤转盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。

当进水水质突然恶化，反冲洗周期≤15分钟时，系统将启动应急措施，同时启动反冲洗泵，对过滤转盘进行反冲洗，直至反冲洗周期恢复正常（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。

中水回用技术--纤维转盘滤池（滤布滤池）2009年11月18日星期三 12:25纤维转盘滤池（滤布滤池）是目前世界上最先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。

滤布转盘过滤器的处理效果好，出水水质高，设备运行稳定，拥有目前世界上唯一公认的中水回用证书－Title22证书。

滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L（最高可承受80－100mg/L），出水SS≤5mg/L，实际运行出水更优质。

滤布滤池与常规滤池相比的特点：（1）出水水质好并且稳定。

滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。

而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。

另外过滤的水量也随阻力的变化而变化。

（2）设计新颖，耐冲击负荷。

滤布转盘过滤器相当于是滤池及沉淀池的结合，具有排泥的功能。

颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过滤料。

因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。

因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。

（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。

滤布转盘过滤器清洗时可连续过滤。

而砂滤池反冲洗时不能连续过滤，为保证连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。

世界上最先进的污水回用技术-----纤维转盘滤池。

纤维转盘滤池简介：1地表水的进一步净化2用于污水的深度处理与中水回用,设置于常规二级污水处理系统之后,可去除总悬浮固体,结合投加药剂可除磷,色度和重金属等3微滤布过滤机特别适用于已建污水处理厂的升级改造,结合加药可以使出水从一级B级到一级A.相比于沙滤池,其占地小,造价低,出水稳定;并且改造所需的工程量小,工期短微滤布过滤机过滤范围微滤布过滤机是目前世界上先进的过滤器之一，目前在全世界已经有350个污水厂采用该项技术。

微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。

技术上：处理效果好并且水质水量稳定；运行维护简单方便。

经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小。

微滤布过滤机的处理效果好，出水水质好。

常规二级污水处理厂出水深度处理工艺流程相对于传统的深度处理工艺，采用微滤布过滤机处理工艺主要有以下特点：①对于新建项目，由于设备水头损失小（约0.7m ），可取消提升装置及提升构筑物；②当进入过滤阶段处理水SS ≤30 mg/L 时，可省掉沉淀构筑物，采取微滤布过滤机直接过滤（必要时增加滤盘数量）；③ 一般砂滤为防止滤料内长生物膜，需要采取前加氯措施，而微滤布过滤机滤布采用特殊材料及特殊构造，不存在长生物膜的问题；④当进水只要求处理SS 时，可省去加药环节；⑤由于滤布反冲洗时采用负压抽吸的方式，不需要反抽吸水池。

因此对于一般污水处理厂二级处理出水，采用简单的工艺处理流程（图8）就可大幅提高出水水质。

常规深度处理工艺流程 图7反冲洗水二级预处理排放微滤布过滤机处理工艺流程 图8微滤布过滤机的创新点：（1）单台设备过滤连续，冲洗时过滤也不间断（2）它可以在很小的占地上大大增加过滤面积，来提高过滤效率。

①以2000T/d为例：采用微滤布过滤机TH-2000，其过滤面积为10m2，占地8m2；若选压力过滤罐需3台Ф1.8m(2用1备)，其过滤面积为5.1m2，占地约14 m2。

纤维滤布转盘过滤器详解一、概述纤维滤布转盘过滤器是目前世界上最先进的过滤器之一，目前在全世界已经在许多污水厂采用该项技术。

滤布转盘过滤器的处理效果好，出水水质好，出水水质稳定，设备运行可靠，自动化程度高。

是理想的中水回用工艺过滤系统首选设备。

纤维滤布转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

二、纤维转盘滤池设计参数项目技术参数过滤型式滤布微过滤滤盘直径约 DN2000mm滤布网孔直径≤10微米滤布材质纤维滤布有效过滤面积 5.2 m2 （单盘）滤前水质条件污水二级处理出水进水水质SS≤30mg/l（瞬时峰值80mg/l）出水水质SS≤5mg/l，浊度≤2NTU 备注: 进水SS≥50mg/l 时，悬浮物过滤效率为70%介质温度常温pH 6～9运行费用 0.01元/吨水（不含折旧费用）三、纤维转盘滤池规格型号型号处理能力规格尺寸进水管出水管溢流管排污管转盘直径HZ-2000 2000T/D 2.40m×3.30m×3.40m DN150 DN200DN150 DN65 φ2000HZ-3000 3000T/D 2.70m×3.30m×3.40m DN250 DN300 DN200 DN65 φ2000HZ-4000 4000T/D 3.00m×3.30m×3.40m DN250 DN300 DN200 DN65 φ2000HZ-5000 5000T/D 3.30m×3.30m×3.40m DN300 D N350 DN250 DN65 φ2000HZ-6000 6000T/D 3.60m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-7000 7000T/D 3.90m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-8000 8000T/D 4.20m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-9000 9000T/D 4.50m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-10000 10000T/D 4.80m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-12000 12000T/D 5.70m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-14000 14000T/D 6.00m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-15000 15000T/D 6.30m×3.30m×3.40m DN400 D N450 DN350 DN65 φ2000HZ-16000 16000T/D 6.60m×3.30m×3.40m DN450 DN500 DN400 DN65 φ2000HZ-18000 18000T/D 7.20m×3.30m×3.40m DN450 DN500 DN400 DN65 φ2000四、纤维转盘滤池的结构纤维转盘滤池主要由（1）箱体、（2）滤盘、（3）反洗机构、（4）排泥机构、（5）中心管、（6）驱动机构、（7）电气控制、（8）泵、阀机构组成。

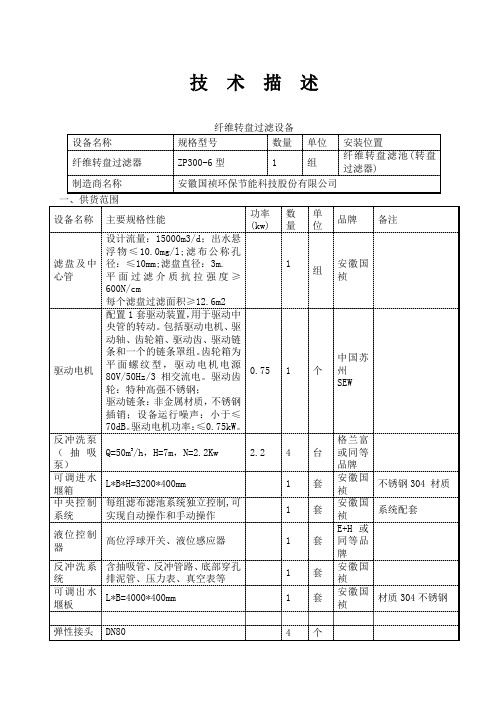

纤维转盘过滤器技术描述3.1、供货范围提供1套全新的纤维转盘滤池成套设备，型号NTHA-8。

设备包括：中心管装置及滤盘、进出水堰、驱动装置、反抽吸装置及反抽吸泵、排泥系统、配套仪表及电气系统、固定支架部件及紧固件，就地控制箱。

纤维转盘滤池成套设备清单（但不仅限于此）表3.13.2、供货设备说明：1、中心管装置材料：工程塑料。

驱动链轮齿：非金属特殊聚合材料。

配件扣件：316不锈钢。

2、平面介质滤盘每个滤盘垂直安装在中心管上由6个独立分片组成，每块由ABS材料注射成型一个框架，上面覆以平面过滤介质。

每一个分片都能够比较容易的从中心管道上移开，而不使用特殊工具，并允许在装置顶端移动和更换滤布。

系统不需要使用特殊工具。

每个滤布滤盘具有大于5.7平方米的有效浸没过滤面积。

过滤介质平均网孔直径小于10微米，有效过滤深度大于2mm。

3、反冲洗及排泥系统反冲洗管道系统一套设备的反冲洗系统由一套反冲管道、反冲泵、反冲洗阀、排泥阀等组成。

过滤系统包含4个DN65反冲洗电动阀和1个DN65排泥电动阀，法兰连接，不锈钢阀球和阀茎，配备220伏，单相，50Hz开关型电子伺服驱动器。

阀开关信号要求反馈至控制系统。

反冲洗系统可根据过滤水头自动冲洗或定时反冲洗，同时可以手动进行反冲洗操作。

反冲洗泵形式：离心泵材料：铸铁泵体、叶轮和轴流量： 30m3/h，扬程： 9m配套电机功率：2.2kW电源： 380VAC，50Hz4、驱动装置过滤器包括一个可调节的驱动装置，驱动装置由齿轮箱、驱动齿、驱动链和一个304不锈钢的链条罩组成，(可调节的是指位置调节)。

驱动齿轮：尼龙；驱动链条：不锈钢，不锈钢插销；设备运行噪声：小于≤70dB。

驱动电机功率：≤0.75kW。

5、配套仪表高位浮球开关浮球开关包括聚丙烯密封和一个聚氯乙烯三芯电缆。

压力传感器传感器作用：探测感知水位，控制反冲洗运行；材料：不锈钢防护隔膜密封，扩散型硅树脂半导体传感器输出信号：在0-0.35kg/cm2压力范围内，输出信号为4-20mA。

纤维转盘滤布滤池设计计算一、引言纤维转盘滤布滤池是一种常见的污水处理设备，用于去除废水中的固体颗粒和悬浮物，提高废水的水质，保护环境。

设计和计算滤布滤池的参数是确保滤布滤池正常运行和有效去除污染物的重要环节。

本文将从滤布滤池的工作原理、设计原则和计算公式来介绍纤维转盘滤布滤池的设计和计算方法。

二、工作原理纤维转盘滤布滤池是通过滤布和滤液相互作用实现废水过滤的设备。

废水进入滤布滤池后，固体颗粒和悬浮物会被滤布截留在表面，而清水则通过滤布进入下方的收集器，最终从出水口排出。

滤布滤池的工作过程主要包括预处理、过滤和清洗三个阶段。

在预处理阶段，废水经过初步处理后进入滤布滤池，去除大颗粒物和浮游物。

过滤阶段是滤布滤池的主要工作阶段，废水在此阶段会被彻底过滤，去除细小的固体颗粒和悬浮物。

清洗阶段是为了保持滤布的通透性和延长滤布的使用寿命，通过反冲洗或化学清洗的方式清洗滤布，恢复滤布的过滤效果。

三、设计原则1.滤布选择：滤布的选择是影响滤布滤池效果的重要因素。

滤布的选用应考虑废水的特性、废水流量和固体颗粒的大小等因素。

一般来说，滤布的孔径要小于待过滤固体颗粒的大小，以保证能有效截留固体颗粒。

同时，滤布的耐磨性、耐腐蚀性和清洗性也是需要考虑的因素。

2.运行参数：设计滤布滤池时，需要考虑到废水的流量、水质、处理效果和运行维护成本等因素。

根据废水的流量和水质来确定滤布滤池的尺寸和数量，保证滤布滤池能够满足处理要求。

同时，设定适当的运行参数，如反冲洗频率、清洗时间和压力差等，以确保滤布滤池的正常运行和良好的过滤效果。

3.结构设计：滤布滤池的结构设计应该考虑到清洗方便、维护便利和使用安全等因素。

合理的滤布安装方式和滤布收集系统，可以减少滤布的阻力，提高滤布的使用寿命。

同时，为了方便对滤布进行清洗和更换，滤布滤池的结构应该设计合理，方便操作人员进行维护。

四、计算方法1.滤布面积的计算滤布的面积是影响滤布滤池过滤效果的重要因素。

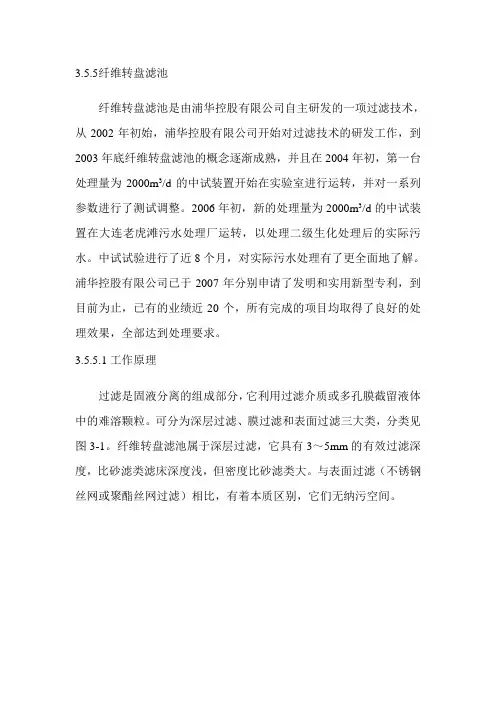

3.5.5纤维转盘滤池纤维转盘滤池是由浦华控股有限公司自主研发的一项过滤技术，从2002年初始，浦华控股有限公司开始对过滤技术的研发工作，到2003年底纤维转盘滤池的概念逐渐成熟，并且在2004年初，第一台处理量为2000m3/d的中试装置开始在实验室进行运转，并对一系列参数进行了测试调整。

2006年初，新的处理量为2000m3/d的中试装置在大连老虎滩污水处理厂运转，以处理二级生化处理后的实际污水。

中试试验进行了近8个月，对实际污水处理有了更全面地了解。

浦华控股有限公司已于2007年分别申请了发明和实用新型专利，到目前为止，已有的业绩近20个，所有完成的项目均取得了良好的处理效果，全部达到处理要求。

3.5.5.1工作原理过滤是固液分离的组成部分，它利用过滤介质或多孔膜截留液体中的难溶颗粒。

可分为深层过滤、膜过滤和表面过滤三大类，分类见图3-1。

纤维转盘滤池属于深层过滤，它具有3～5mm的有效过滤深度，比砂滤类滤床深度浅，但密度比砂滤类大。

与表面过滤（不锈钢丝网或聚酯丝网过滤）相比，有着本质区别，它们无纳污空间。

图3-1 过滤工艺分类不同尺寸颗粒所对应的过滤分离方式如图3-2所示。

图3-2 不同尺寸颗粒所对应的过滤分离方式过滤 深层过滤 表面过滤 膜过滤 砂滤 多孔介质滤池 纤维球或纤维束滤池 纤维转盘滤池 等 微滤 超滤 纳滤 反渗透 筛滤（不锈钢丝网或聚酯丝网类） 真空过滤离心过滤等水 0.0002 微米 单位：微米 0.0001 0.0010.01 0.1 1 10 100 1000纤维转盘滤池的过滤介质是纤维毛滤布，它是由有机纤维堆织而成，其绒毛状表面由尼龙纤维织而成，同时以聚酯纤维做为支撑体。

在干燥状态下，纤维毛呈直立状态，浸湿后，纤维毛便会耷拉下来，形成滤布介质有3到5mm 的有效过滤深度，且当量孔径只有10微米，可以使固体粒子在有效过滤厚度中与过滤介质充分接触，将超过尺寸的粒子俘获。

纤维转盘滤布滤池工作原理
纤维转盘滤布滤池是一种有效的污染物捕集装置，它的基本结构是由不锈钢夹板、滤布、及外罩组成，采用水管、水泵分别与网站和净水池相连接，可以将水质污染物和有害污染物有效分离、捕集，保证出水水质。

纤维转盘滤布滤池工作原理很简单，外罩内装有一组由叶轮、滤布、轴承等部件组成的转盘，水管连接水泵的输出端，水泵的输入端接网站的水源，水泵将网站的饮用水和污水源混合，被抽入滤池内，在转盘的表面上装有潜水毡滤层，毡滤层的毛细纤维结构可以吸附和捕集水中的有害悬浮物、细小颗粒等污染物，滤镜上层的物体由水流逐渐移至边缘，经过倾斜转盘特殊结构，下沉进入集水槽，上层的水经过滤后，从滤池上游出口排出，起到了净化污水的作用。

在滤池内，转盘不停地旋转，旋转速度越快，滤池中的污染物被捕集越充分，有效清除痕量铝和其他有毒物质，同时也可以防止水泥结垢，净化水质。

纤维转盘滤布滤池在使用过程中，除了需要定期清理外，还要注意水压的变化及按时维护保养，才能保证安全可靠的运行。

水压的变化会影响转盘的旋转速度和效率，过大的水压会破坏转盘，影响滤布的净化效果，因此在使用纤维转盘滤布滤池时，要定期检查水压是否正常，维护保养时可根据设备及使用状况更换滤布，以确保滤池功能正常。

总之，纤维转盘滤布滤池的使用可以有效的过滤污染物、改善
水质，但在使用过程中，要注意操作安全，维护保养要及时，以保证设备的正常运行，达到最大滤净效果。

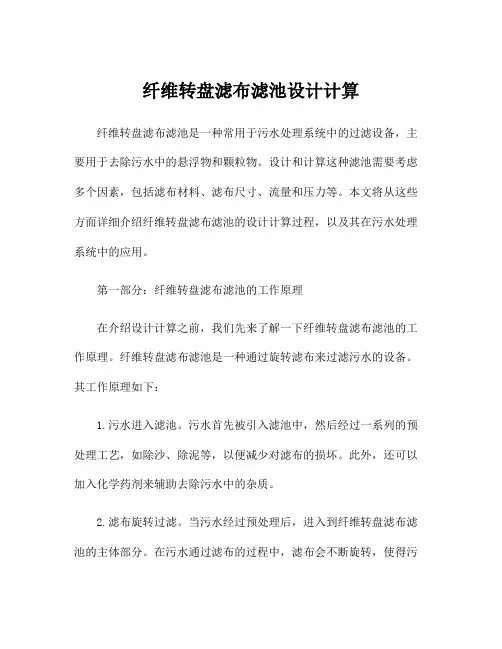

纤维转盘滤布滤池设计计算纤维转盘滤布滤池是一种常用于污水处理系统中的过滤设备，主要用于去除污水中的悬浮物和颗粒物。

设计和计算这种滤池需要考虑多个因素，包括滤布材料、滤布尺寸、流量和压力等。

本文将从这些方面详细介绍纤维转盘滤布滤池的设计计算过程，以及其在污水处理系统中的应用。

第一部分：纤维转盘滤布滤池的工作原理在介绍设计计算之前，我们先来了解一下纤维转盘滤布滤池的工作原理。

纤维转盘滤布滤池是一种通过旋转滤布来过滤污水的设备。

其工作原理如下：1.污水进入滤池。

污水首先被引入滤池中，然后经过一系列的预处理工艺，如除沙、除泥等，以便减少对滤布的损坏。

此外，还可以加入化学药剂来辅助去除污水中的杂质。

2.滤布旋转过滤。

当污水经过预处理后，进入到纤维转盘滤布滤池的主体部分。

在污水通过滤布的过程中，滤布会不断旋转，使得污水中的悬浮物和颗粒物被拦截在滤布上，而洁净的水则通过滤布进入下游处理设备。

3.清洗和排污。

随着滤布不断地被污染，其过滤效果逐渐下降。

因此，需要定期对滤布进行清洗和维护，以确保其正常运行。

清洗可以采用反向冲洗的方式，将污物冲洗到集水槽中，然后再排出污水。

第二部分：纤维转盘滤布滤池的设计参数在设计纤维转盘滤布滤池时，有一些重要的参数需要考虑，包括滤布材料、滤布尺寸、流量和压力等。

1.滤布材料。

滤布材料的选择对纤维转盘滤布滤池的效果有着重要影响。

通常情况下，滤布材料需要具有良好的抗拉强度、耐磨损性和抗化学腐蚀性。

常见的滤布材料包括聚酯纤维，尼龙纤维和玻璃纤维等。

2.滤布尺寸。

滤布的尺寸直接影响到纤维转盘滤布滤池的过滤面积和处理能力。

通常情况下，滤布的选取需要根据实际的流量和污染物负荷来确定，以确保滤布能够充分地拦截污水中的悬浮物和颗粒物。

3.流量和压力。

设计纤维转盘滤布滤池时，需要考虑到污水的流量和压力，以确保滤布能够正常运行，且不会过载。

流量和压力的计算需要根据实际的污水处理需求来确定，一般情况下，可以通过流量计和压力计来实时监测和调节。

纤维转盘滤布滤池设计计算一、引言纤维转盘滤布滤池是一种常见的水处理设备，广泛应用于污水处理、工业废水处理和水资源回收利用等领域。

它通过滤布过滤介质和旋转滤盘的设计，实现对水中固体颗粒和悬浮物的过滤和分离，从而实现水的净化和清洁。

本文将从设计和计算的角度，对纤维转盘滤布滤池进行分析和讨论。

二、纤维转盘滤布滤池设计原理纤维转盘滤布滤池在水处理过程中起着关键作用，其设计原理主要包括以下几个方面：1.过滤介质选择纤维转盘滤布滤池的过滤介质通常选用高效滤布，通过对过滤介质的选材和设计，可以提高过滤效率和处理能力。

常见的过滤介质材质包括聚丙烯、聚酯和玻璃纤维等材料，具有良好的耐腐蚀性和耐磨性，适合于长期稳定运行。

2.滤盘结构设计纤维转盘滤布滤池的滤盘结构是决定其过滤效果的重要因素，滤盘通常采用圆盘或方盘结构，通过设置不同类型的滤布和分布式旋转机构，实现对水的过滤和清洁。

3.污泥处理系统设计纤维转盘滤布滤池在过滤过程中会产生大量的污泥，针对污泥的处理和清理是设计的重点之一。

通常采用自动化的污泥收集系统和废水回收系统，实现对污泥的高效处理和资源化利用。

三、纤维转盘滤布滤池设计计算纤维转盘滤布滤池的设计计算是其优化和升级的关键，设计计算主要包括水处理量、过滤速度和运行参数等方面。

1.水处理量计算水处理量是纤维转盘滤布滤池设计的重要参数，其计算公式为：水处理量（m³/h）=过滤介质面积（m²）×过滤速度（m/h）其中，过滤介质面积是指滤布的有效过滤面积，通常根据水处理需求和设备规格进行选择；过滤速度是指单位面积过滤介质单位时间内通过的水量，其取值通常根据水质和过滤器结构确定。

2.过滤速度计算过滤速度是纤维转盘滤布滤池设计的关键参数，其计算公式为：过滤速度（m/h）=水处理量（m³/h）/过滤介质面积（m²）根据所选用的过滤介质和运行参数，可以计算出相应的过滤速度，并根据实际要求进行调整和优化。

纤维转盘滤布滤池设计计算纤维转盘滤布滤池是一种用于处理废水和污水的设备，通过物理和化学方法将废水中的固体颗粒、悬浮物和溶解性物质分离，从而实现废水的净化和处理。

在设计和计算纤维转盘滤布滤池时，需要考虑到滤布的尺寸、材料和结构，滤池的容积和流速，以及处理废水的具体特性和要求等因素。

一、设备介绍1.纤维转盘滤布滤池工作原理纤维转盘滤布滤池是一种利用纤维滤布进行过滤的设备，其主要工作原理是通过过滤布的微孔，让废水中的固体颗粒和悬浮物被截留，从而实现废水的净化。

滤布通过旋转转盘的动力，将被固体颗粒截留的滤布绕过水平旋转轴，使废水在滤布上得到连续、均匀的过滤。

废水通过滤布后，被过滤的固体颗粒和悬浮物被截留在滤布上，而相对清洁的水则流出滤布，经过净化处理达到可排放的标准。

2.纤维转盘滤布滤池结构和特点纤维转盘滤布滤池通常由转盘、滤布、电机、控制系统等部分组成。

滤布被固定在转盘上，以便于转盘的旋转带动滤布的移动，从而实现废水的过滤和净化。

这种设备具有结构简单、操作方便、处理效果好等特点，广泛应用于废水处理和工业生产中的水处理工艺中。

二、设计计算在设计计算纤维转盘滤布滤池时，需要综合考虑废水的特性和要求、滤布的选择和尺寸、滤池的容积和流速等因素。

1.废水的特性和要求在设计纤维转盘滤布滤池时，首先需要了解废水的特性和要求。

废水的特性包括废水的浓度、颗粒和悬浮物的粒径和密度、水质等。

废水的要求包括排放标准、处理效果、处理量等。

通过对废水的特性和要求进行分析，可以确定滤布的选择和尺寸、滤池的容积和流速等参数。

2.滤布的选择和尺寸选择适合的滤布对于纤维转盘滤布滤池的设计和计算至关重要。

滤布的选择应考虑废水的特性和要求，滤布的材料应具有良好的耐腐蚀性和耐磨性，可以有效地截留固体颗粒和悬浮物。

滤布的尺寸则可以根据处理废水的量和要求来确定，通常是根据滤布的长度、宽度和厚度来计算。

3.滤池的容积和流速滤池的容积和流速是纤维转盘滤布滤池设计和计算的关键参数之一。

纤维转盘滤布滤池工作原理
纤维转盘滤布滤池是一种被广泛应用于水处理系统的有效过滤器，主要用于清除系统中的有害悬浮物，有效改善水的质量。

纤维转盘滤布滤池的基本结构是由一系列与圆形框架相连的转盘滤布构成的，它们都是由特殊的经过处理的无纺布纤维制成的。

该系统可以有效地捕获有害悬浮物，并将其从水中除去。

纤维转盘滤布滤池的工作原理是将待处理的水送入滤池，压力会将水均匀地分散到每个滤布 suction box 上，当水穿过滤布纤维时，粒径小于滤布纤维密度的悬浮物会被扣留，而比滤布纤维密度稍大的悬浮物则会穿过滤布，随水流出滤池。

最后，滤池底部有一个储液池，收集滤后的水，使滤池的过滤效率可以达到设计要求的标准。

纤维转盘滤布滤池的设计参数有很多，其中最重要的是滤布的纤维密度和滤池的流量。

滤布纤维密度是指滤布空气孔率和滤布纤维密度的比率，通常用毫米（mm）来表示。

滤池的流量则根据需要进行调整，一般而言，滤池的流量应该尽可能的高，以保证处理效率的提高。

此外，纤维转盘滤布滤池还需要定期进行清洗和维护。

每次清洗时，滤布上的悬浮物需要被清理掉，以确保滤布的有效过滤。

此外，滤池也需要进行定期检测，以确保滤池的运行正常和安全。

综上所述，纤维转盘滤布滤池是一种广泛应用于水处理工程的有效过滤器，它能够有效地捕获有害悬浮物，并把它们从水中清除。

纤维转盘滤布滤池的设计要素包括滤布的纤维密度和滤池的流量，滤池也需要定期进行清洗和维护以保证滤池的正常运行。

纤维转盘滤池纤维转盘滤池是一种常用于处理废水的环保设备，其原理是通过纤维转盘的旋转运动，将水中的杂质物质过滤出来，达到净化水质的效果。

纤维转盘滤池广泛应用于工业废水、生活污水、农田灌溉等领域，取得了良好的处理效果，受到用户的一致好评。

一、纤维转盘滤池的工作原理纤维转盘滤池通过纤维转盘的旋转运动，将污水从上部流入，经过纤维转盘的过滤层，其中的杂质物质被截留在纤维转盘上。

之后，通过电机的推动，纤维转盘将截留物质带到滤池的排出口，达到对水质进行净化的目的。

同时，纤维转盘滤池还设置有自动清洗装置，可以定期对纤维转盘进行清洗，保持滤池的良好运行状态。

二、纤维转盘滤池的特点和优势1.高效过滤：纤维转盘滤池具有较大的过滤面积和过滤孔隙，可以高效地过滤各种杂质物质，使水质达到排放或回用的标准。

2.运行稳定：纤维转盘滤池采用自动化控制系统，可以实现滤池的稳定运行和智能管理，减少操作人员的工作量。

3.节能环保：纤维转盘滤池采用低能耗电机和材料，具有低能耗和高效率的特点，减少了对环境的影响。

4.使用寿命长：纤维转盘滤池采用优质的材料，具有耐腐蚀、耐磨损的特点，可以保证设备的使用寿命长。

5.操作简便：纤维转盘滤池操作简单，只需设置工作参数和监控滤池的运行状态，即可实现自动化的运行。

6.适用范围广：纤维转盘滤池可以处理各种类型的水，包括工业废水、生活污水、农田灌溉等，具有广泛的应用领域。

三、纤维转盘滤池的应用案例1.工业园区的废水处理：通过纤维转盘滤池处理工业废水，将废水中的悬浮物、颗粒物等过滤出来，使废水符合排放标准，达到环保排放要求。

2.城市污水处理厂：采用纤维转盘滤池处理生活污水，将其中的有机物、悬浮物、细菌等物质过滤出来，使污水净化后可以进行再利用或安全排放。

3.农田灌溉系统：通过纤维转盘滤池处理农田灌溉用水，将其中的泥沙、微生物等过滤出来，保证灌溉水的清洁和安全，提高农作物的产量和质量。

四、纤维转盘滤池的发展前景随着环保意识的提高和对水资源利用的要求越来越高，纤维转盘滤池作为一种高效、节能、环保的废水处理设备，具有广阔的市场前景。

污水深度处理技术——纤维转盘滤池纤维转盘滤池（滤布滤池）是目前世界上最先进的之一，目前在全世界已经有700个污水厂采用该项技术。

滤布转盘的处理效果好，出水水质高，设备运行稳定，拥有目前世界上唯一公认的中水回用证书－Title22证书。

滤布滤池主要用于冷却循环水处理、的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS80mg/L以下，出水水质SS10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

滤布转盘用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L （最高可承受80－100mg/L），出水SS5mg/L，实际运行出水更优质。

滤布滤池与常规滤池相比的特点：（1）出水水质好并且稳定。

滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂，滤布孔径很小，可截留粒径为几微米(m)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。

而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。

另外过滤的水量也随阻力的变化而变化。

（2）设计新颖，耐冲击负荷。

滤布转盘过滤器相当于是滤池及的结合，具有排泥的功能。

颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过。

因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。

因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。

（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。

滤布转盘过滤器清洗时可连续过滤。

而砂滤池反冲洗时不能连续过滤，为保证连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。

滤布转盘过滤器采用小型水泵负压抽吸滤后水自动清洗，省去许多传统滤池需要的反冲洗水池、水塔等。

纤维转盘过滤器技术描述3.1、供货范围提供1套全新的纤维转盘滤池成套设备，型号NTHA-8。

设备包括：中心管装置及滤盘、进出水堰、驱动装置、反抽吸装置及反抽吸泵、排泥系统、配套仪表及电气系统、固定支架部件及紧固件，就地控制箱。

纤维转盘滤池成套设备清单（但不仅限于此）表3.13.2、供货设备说明：1、中心管装置材料：工程塑料。

驱动链轮齿：非金属特殊聚合材料。

配件扣件：316不锈钢。

2、平面介质滤盘每个滤盘垂直安装在中心管上由6个独立分片组成，每块由ABS材料注射成型一个框架，上面覆以平面过滤介质。

每一个分片都能够比较容易的从中心管道上移开，而不使用特殊工具，并允许在装置顶端移动和更换滤布。

系统不需要使用特殊工具。

每个滤布滤盘具有大于5.7平方米的有效浸没过滤面积。

过滤介质平均网孔直径小于10微米，有效过滤深度大于2mm。

3、反冲洗及排泥系统反冲洗管道系统一套设备的反冲洗系统由一套反冲管道、反冲泵、反冲洗阀、排泥阀等组成。

过滤系统包含4个DN65反冲洗电动阀和1个DN65排泥电动阀，法兰连接，不锈钢阀球和阀茎，配备220伏，单相，50Hz开关型电子伺服驱动器。

阀开关信号要求反馈至控制系统。

反冲洗系统可根据过滤水头自动冲洗或定时反冲洗，同时可以手动进行反冲洗操作。

反冲洗泵形式：离心泵材料：铸铁泵体、叶轮和轴流量： 30m3/h，扬程： 9m配套电机功率：2.2kW电源： 380VAC，50Hz4、驱动装置过滤器包括一个可调节的驱动装置，驱动装置由齿轮箱、驱动齿、驱动链和一个304不锈钢的链条罩组成，(可调节的是指位置调节)。

驱动齿轮：尼龙；驱动链条：不锈钢，不锈钢插销；设备运行噪声：小于≤70dB。

驱动电机功率：≤0.75kW。

5、配套仪表高位浮球开关浮球开关包括聚丙烯密封和一个聚氯乙烯三芯电缆。

压力传感器传感器作用：探测感知水位，控制反冲洗运行；材料：不锈钢防护隔膜密封，扩散型硅树脂半导体传感器输出信号：在0-0.35kg/cm2压力范围内，输出信号为4-20mA。

纤维转盘滤布滤池设计计算纤维转盘滤布滤池是一种用于处理水质的设备，其设计和计算对于确保滤池的有效运行至关重要。

本文将从设计原理、计算方法、材料选择和结构优化等方面进行阐述，以帮助读者全面了解纤维转盘滤布滤池设计计算的相关知识。

一、设计原理纤维转盘滤布滤池是一种通过纤维转盘不断旋转，将悬浮于水中的固体颗粒捕捉并过滤的设备。

其原理是利用纤维转盘上的滤布，在旋转的同时将水中的杂质固定在滤布上，然后清洗滤布以达到过滤效果。

因此，纤维转盘滤布滤池的设计需要考虑滤布的材料、转盘的转速、滤布的清洗方式等因素，才能确保其正常运行和过滤效果。

二、计算方法1.滤布面积的计算纤维转盘滤布滤池的滤布面积是影响其过滤效果的重要参数。

滤布面积的计算一般可以根据处理水量和所需的过滤速度来确定。

一般来说，滤布面积可以根据处理水量和过滤速度的关系来计算，公式如下：滤布面积=处理水量/过滤速度其中，处理水量一般以立方米/小时为单位，过滤速度一般以米/小时为单位。

2.转盘转速的计算纤维转盘滤布滤池的转盘转速对于滤布的清洗和过滤效果有着重要的影响。

一般来说，转盘转速需要根据滤布的材料、水质和处理水量等因素来确定。

转盘转速的计算一般可以通过实验或者计算得出，以确保在正常运行时可以达到最佳的过滤效果。

3.清洗装置的设计纤维转盘滤布滤池的清洗装置对于滤布的清洗和维护至关重要。

清洗装置的设计需要考虑清洗水量、清洗方式和清洗频率等因素。

一般来说，清洗装置的设计可以根据滤布的材料、过滤效果和运行条件等因素来确定，以确保在正常运行时可以有效地清洗滤布，保证其过滤效果。

三、材料选择1.滤布的材料选择纤维转盘滤布滤池的滤布材料需要具有良好的过滤性能、耐磨性和耐腐蚀性。

常见的滤布材料包括聚酯纤维、尼龙纤维和特种合成纤维等。

在选择滤布材料时，需要考虑水质、水温和操作条件等因素，以确保滤布可以满足过滤要求并具有长期稳定的性能。

2.转盘的材料选择纤维转盘滤布滤池的转盘需要具有较高的强度和耐腐蚀性。
