滤布滤池

滤布滤池（图1）是目前世界上先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。

微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。

技术上：处理效果好并且水质水量稳定；运行维护简单方便；经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。

滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤30mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

滤布转盘过滤器用于过滤活性污泥终沉池出PLC通234567、8运行方式：纤维转盘滤池的运行状态包括：静态过滤过程、负压清洗过程、排泥过程。

（1）静态过滤过程：污水重力流进入滤池，滤池中设有挡板消能设施。

污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。

整个过程为连续。

（2）负压清洗过程：过滤时部分污泥吸附于滤布外侧，逐渐形成污泥层。

随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。

通过测压监测装置检测池内的水位高度。

当该水位达到清洗设定值(高水位)时，PLC即可启动反抽吸泵，开始清洗过程。

清洗时，滤池可连续过滤。

过滤期间，滤盘处于静态，有利于污泥的池底沉积。

清洗期间，滤盘以1转/分的速度旋转。

抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出清洗过的水。

抽洗面积仅占全滤盘面积的1%。

清洗过程为间歇。

（3）排泥过程：纤维转盘滤池的滤盘下设有斗形池底，有利于池底污泥的收集。

污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少清洗的用水量。

经过一设定的时间段，PLC启动排泥泵，通过池底排泥管路将污泥回流至污水预处理构筑物技术特点：◆采用了创新型设计，滤盘易于更换；◆摆动式清洗系统，提高了清洗效率，延长了滤布的使用寿命；◆可以有效除低SS浓度，去除率可达75%以上，同时在转盘前加药后也可降低CODcr、BOD5和TP浓度；◆由于滤布清洗时采用负压抽吸方式，不需要反抽吸水池，可大幅提高出水水质。

中水回用技术--纤维转盘滤池（滤布滤池）2009年11月18日星期三 12:25纤维转盘滤池（滤布滤池）是目前世界上最先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。

滤布转盘过滤器的处理效果好，出水水质高，设备运行稳定，拥有目前世界上唯一公认的中水回用证书－Title22证书。

滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L（最高可承受80－100mg/L），出水SS≤5mg/L，实际运行出水更优质。

滤布滤池与常规滤池相比的特点：（1）出水水质好并且稳定。

滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。

而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。

另外过滤的水量也随阻力的变化而变化。

（2）设计新颖，耐冲击负荷。

滤布转盘过滤器相当于是滤池及沉淀池的结合，具有排泥的功能。

颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过滤料。

因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。

因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。

（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。

滤布转盘过滤器清洗时可连续过滤。

而砂滤池反冲洗时不能连续过滤，为保证连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。

滤布滤池原理
滤布滤池是一种常用的水处理设备，其原理是使用滤布作为过滤介质，将水中的悬浮物、颗粒物等杂质与污染物截留在滤布上，从而净化水质。

滤布滤池的工作原理如下：
1. 水进入滤布滤池后，通过管道进入滤池内部。

滤布滤池一般由滤池体、滤布、进水口和出水口等组成。

2. 水从进水口进入滤池后，通过滤布的作用，可将悬浮物、颗粒物等杂质过滤截留在滤布上。

滤布具有一定的微孔结构，能够有效截留水中的固体颗粒。

3. 清洁的水经过滤布的过滤作用后，通过滤布滤池的出水口排出。

出水口一般位于滤池体的底部，以保证过滤后的水质量更加纯净。

4. 随着时间的推移，滤布上积累的杂质会逐渐增多，导致滤布的过滤效果下降。

因此，定期需要对滤布进行清洗或更换，以保证滤布滤池的正常运行。

5. 清洗滤布时，可以通过倒吹、反冲洗等方式将滤布上的杂质冲洗掉，使其恢复到较好的过滤状态。

滤布滤池的设计和操作要根据水质的特点和处理需求来确定，通常需要考虑水流量、杂质的类型和浓度等因素。

同时，滤布的材质、孔径大小等也会影响滤布滤池的过滤效果。

总之，滤布滤池通过滤布的过滤作用来去除水中的杂质和污染物，使水质得到净化。

它具有结构简单、操作方便等优点，在各种水处理领域得到广泛应用。

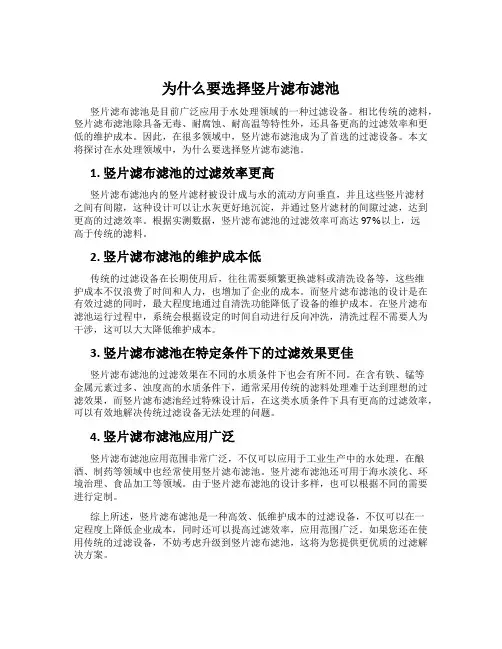

为什么要选择竖片滤布滤池竖片滤布滤池是目前广泛应用于水处理领域的一种过滤设备。

相比传统的滤料，竖片滤布滤池除具备无毒、耐腐蚀、耐高温等特性外，还具备更高的过滤效率和更低的维护成本。

因此，在很多领域中，竖片滤布滤池成为了首选的过滤设备。

本文将探讨在水处理领域中，为什么要选择竖片滤布滤池。

1. 竖片滤布滤池的过滤效率更高竖片滤布滤池内的竖片滤材被设计成与水的流动方向垂直，并且这些竖片滤材之间有间隙，这种设计可以让水灰更好地沉淀，并通过竖片滤材的间隙过滤，达到更高的过滤效率。

根据实测数据，竖片滤布滤池的过滤效率可高达97%以上，远高于传统的滤料。

2. 竖片滤布滤池的维护成本低传统的过滤设备在长期使用后，往往需要频繁更换滤料或清洗设备等，这些维护成本不仅浪费了时间和人力，也增加了企业的成本。

而竖片滤布滤池的设计是在有效过滤的同时，最大程度地通过自清洗功能降低了设备的维护成本。

在竖片滤布滤池运行过程中，系统会根据设定的时间自动进行反向冲洗，清洗过程不需要人为干涉，这可以大大降低维护成本。

3. 竖片滤布滤池在特定条件下的过滤效果更佳竖片滤布滤池的过滤效果在不同的水质条件下也会有所不同。

在含有铁、锰等金属元素过多、浊度高的水质条件下，通常采用传统的滤料处理难于达到理想的过滤效果，而竖片滤布滤池经过特殊设计后，在这类水质条件下具有更高的过滤效率，可以有效地解决传统过滤设备无法处理的问题。

4. 竖片滤布滤池应用广泛竖片滤布滤池应用范围非常广泛，不仅可以应用于工业生产中的水处理，在酿酒、制药等领域中也经常使用竖片滤布滤池。

竖片滤布滤池还可用于海水淡化、环境治理、食品加工等领域。

由于竖片滤布滤池的设计多样，也可以根据不同的需要进行定制。

综上所述，竖片滤布滤池是一种高效、低维护成本的过滤设备，不仅可以在一定程度上降低企业成本，同时还可以提高过滤效率，应用范围广泛。

如果您还在使用传统的过滤设备，不妨考虑升级到竖片滤布滤池，这将为您提供更优质的过滤解决方案。

滤布滤池（图1）是目前世界上先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。

微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。

技术上：处理效果好并且水质水量稳定；运行维护简单方便；经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。

滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤30mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L，出水SS≤10mg/L，实际运行出水更优质。

工作原理：原水进入滤池经挡板消能后，通过固定在支架上的微孔滤布，固体悬浮物被截留在滤布外侧，过滤液通过中空管收集，重力流通过溢流槽排出滤池。

过滤中，污泥吸附于滤布外侧，逐渐形成污泥层，随着滤布上污泥的积累，滤布过滤阻力增加，池内液位逐渐升高，当液位上升到设定值时，PLC同时开启反抽吸泵及传动装置，圆盘转动过程中，固定于滤布外侧的刮板与滤布表面摩擦，刮去滤布表面的污泥，同时圆盘内的水被由内向外抽吸，清洗滤布微孔中的污泥，池底设排泥管，通过时间设定,由PLC自动开启排泥泵将污泥排出。

结构：纤维转盘滤池主要由箱体、滤盘、清洗机构、排泥机构、中心管、驱动机构、电气控制、泵、阀机构组成（详见图2）。

１、箱体：碳钢焊接，内部用进口防腐涂料，外部用宝塔山环氧富锌防腐漆处理，箱体结构紧凑，重量轻，占地面积小。

副箱可调节水位落差的大小。

2、滤盘：每个滤盘由6个独立的分片组成，上面覆盖以滤布及衬底。

3、清洗机构：由清洗吸口、管道、清洗吸口支架部件等组成。

用于滤布的清洗。

纤维转盘滤布滤池维修保养方法-概述说明以及解释1.引言1.1 概述纤维转盘滤布滤池是一种常见的污水处理设备，用于过滤和分离固体颗粒和污染物。

它由纤维转盘和滤布组成，通过旋转运动将污水中的固体颗粒集中在滤布上，达到过滤的效果。

然而，长时间的使用和运行会导致滤布的磨损和破损，进而影响滤池的过滤效率和使用寿命。

为了保证纤维转盘滤布滤池的正常运行和延长其使用寿命，定期的维修和保养是必不可少的。

本文将介绍纤维转盘滤布滤池的维修保养方法，并提供一些实用的操作建议。

文章的目的是帮助读者了解纤维转盘滤布滤池的维修保养方法，以及如何正确操作，延长滤布和滤池的使用寿命。

通过定期维护和保养，可以提高滤池的效率，减少故障发生的概率，并确保污水处理系统的正常运行。

在正文部分，我们将详细介绍清洁滤布的方法、更换破损部件的步骤，以及定期检查和润滑维护的注意事项。

通过阅读本文，读者将了解到纤维转盘滤布滤池的基本原理和构造，以及维修保养的重要性和效果。

希望本文对纤维转盘滤布滤池使用者和维修人员有所帮助，并促进纤维转盘滤布滤池的正确维护和保养。

1.2文章结构本文的文章结构如下：第一部分：引言1.1 概述1.2 文章结构1.3 目的第二部分：正文2.1 维修方法2.1.1 清洁滤布2.1.2 更换破损部件2.2 保养方法2.2.1 定期检查2.2.2 润滑维护第三部分：结论3.1 总结维修方法3.2 重要性和效果文章结构部分是整篇文章的一个重要组成部分，它旨在向读者介绍文章的整体结构。

通过列举出不同部分的标题和子标题，读者可以更清晰地了解文章的内容安排。

本文的文章结构包括引言、正文和结论三个主要部分。

引言部分是文章的开篇，概述了维修保养方法的主要内容，并阐明了本文的目的。

正文部分是文章的主体部分，详细介绍了纤维转盘滤布滤池的维修方法和保养方法。

维修方法包括清洁滤布和更换破损部件，而保养方法包括定期检查和润滑维护。

结论部分总结了维修方法和保养方法，并探讨了它们的重要性和效果。

滤布滤池产品对比
主要滤布滤池产品
1、A qua 滤布滤池系统—— Aqua— Aerobic Systems 公司
2、纤维转盘滤池——浦华环保
3、D A滤布滤池——德安集团
4、竖片滤布滤池——上海安鼎济水处理科技有限公司
滤布滤池技术概述
目前在全世界已经有700个污水厂采用滤布滤池技术。

滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。

技术上：处理效果好并且水质水量稳定；运行维护简单方便；
经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。

目前比较有影响力的滤布滤池主要是上述4类：
Aqua公司首先将Aqua 滤布滤池系统应用于美国污水处理市场并且取得成功；
纤维转盘滤池从技术上与Aqua公司类似，是国内知名环保企业普华环保研发，目前已经广泛应用于各类工程；
DA滤布滤池起步较晚，依托公司资源优势，有后来居上之势，DA滤布滤池技术上对滤布介质进行了研究改进；
上海安鼎济水处理改进了滤池过滤结构，优化了反冲洗系统，提高了滤布滤池的稳定性与运行效率，研制出竖片滤布滤池。

各类滤布滤池对比
价格：四类滤布滤池从造价成本上讲，Aqua 滤布滤池系统造价最高，竖片滤布滤池造价最低。

过滤精度：Aqua 滤布滤池系统、竖片滤布滤池、DA滤布滤池、纤维转盘滤池。

运营费用：Aqua 滤布滤池系统、DA滤布滤池、纤维转盘滤池、竖片滤布滤池。

占地面积：Aqua 滤布滤池系统、DA滤布滤池、纤维转盘滤池、竖片滤布滤池。

滤布滤池组成及运行流程纤维转盘滤布滤池是依靠传动装置带动装有6个扇面一组拼接而成的中心筒转动，吸洗时，滤布转动，吸泥装置固定吸泥，应用范围为较小的处理水量情况（4000m³/D以下为宜），产品与普通砂滤池有着不可比拟的优势，整个滤布滤池系统自动化程度高，过滤精度好，用于生化池后时，进水SS小于等于50mg/l时（峰值80mg/l），出水悬浮物浓度SS≤10mg/l，用于预处理设备过滤之后时，进水SS ＞100mg/l，SS去除率可达到60%以上（根据水质，去除率会更高）。

滤布滤池的适用范围：进水量≤100m³/h时，采用一体化转盘滤池；当进水量≤200m³/h时，采用一体化竖片滤布滤池；当进行大水量或超大水量过滤处理时，则应考虑土建转盘滤布滤池或土建竖片滤布滤池，性价比最高，以节省投资成本。

设备组成该设备由钢结构箱体、滤盘（转盘）、反抽吸机构、中心筒（轴）、传动机构、电气控制、泵阀及管道等组成：3.1 滤盘：一个圆由六个扇面框架构成，每个扇面滤盘上附滤布，可将水中的渣滓滤掉。

合理的结构使滤布拆卸安装很方便。

3.2 抽吸机构：由吸泥盒、管道、吸泥盒支架部件等组成。

用于滤盘、滤布的反吸、冲洗。

3.3 中心筒（轴）：需处理的水（或中水）经处理后通过中空管流入出水收集区，中空管既可输送处理后有水又可旋转带动滤布滤盘转动进行反抽吸。

3.4 转动机构：由减速机、链轮链条组成，用来带动中心管和滤盘转动。

3.5 电气系统：由电控箱，PLC、液位浮球等电控元件组成，用于反冲洗及污泥的排放，运行自动化，并可调整反冲洗运行时间，间隔时间及排泥时间。

3.6 泵阀及管道：由自吸泵，管道、电动阀组成，用于反抽吸和排泥。

主要工作运行流程1.过滤：待处理的原水通过重力流入滤池，经过滤布过滤后流入至中心筒内排出；污泥经滤布拦截，沉积于滤池或附着在滤布上，沉积污泥由排泥管排至污泥池中，附着于滤布上的污泥，在反抽吸时由自吸泵吸走，正常过滤时滤盘静止不动，反抽吸后的滤布表面可迅速进入正常过滤状态。
