(完整版)练习使用多用电表专题训练

专题39 练习使用多用电表【满分:110分 时间：90分钟】实验题（共10题，每题11分,共110分。

)1．如图所示为J0411多用电表示意图，其中A 、B 、C 为三个可调节的部件，某同学在实验室中用它测量一阻值约为13k Ω的电阻,他测量的操作步骤如下:（1）调节可调部件 ，使电表指针指向 。

（2)调节可调部件B ，使它的尖端指向 位置。

（3）将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件 ，使电表指针指向欧姆零刻度位置.（4）将两只表笔分别与待测电阻两端相接，进行测量读数。

（5）换测另一阻值为2025k k ΩΩ的电阻时，应调节B ，使它的尖端指向“1k ⨯”的位置，此时还必须重复步骤 ，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是 。

【答案】(1)A 左边零刻度处 （2）“100⨯"的倍率挡 （3)C（5)(3) 22 k Ω 【解析】【名师点睛】多用电表测量电阻时，先进行机械校零,需将选择开关旋到殴姆档某一位置，再进行欧姆调零，殴姆调零后,测量电阻读出示数．注意示数是由刻度值与倍率的乘积;考查欧姆表的使用，明确要选择合适的档位并每次换档后要进行欧姆调零。

2．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。

现需要测量多用电表内电池的电动势，给定的器材有：待测多用电⨯Ω档，调好零点;电阻箱置于适当数表、量程为60mA的电流表，电阻箱，导线若干，实验时，将多用电表调至1值，完成下列填空：（1)仪器连线如图1所示（a和b是多用电表的两个表笔）。

若两电表均正常工作，则表笔a为（填“红”或“黑”）色.（2）若适当调节电阻箱后,图1中多用电表、电流表与电阻箱的示数分别如图2(a）、（b）、(c）所示,则由各仪器的读数可得出电流表的内阻是Ω。

（3）计算得到多用电表内电池的电动势为 V(保留3位有效数字）。

（含答案）练习使⽤多⽤电表练习使⽤多⽤电表」、基础知识（⼀）欧姆表原理（多⽤电表测电阻原理1、构造：如图所⽰，欧姆表由电流表G、电池、调零电阻R和红⿊表笔组成.欧姆表内部：电流表、电池、调零电阻串联.部：接被测电阻R x.全电路电阻R总=&+只+「+ R x.2、⼯作原理：闭合电路的欧姆定律I = R+ R+ r+ R.3、刻度的标定:红⿊表笔短接（被测电阻R x= 0）时，调节调零电阻偏，这⼀过程叫欧姆调零.R,使I = I g,电流表的指针达到满⑴当I = I g时,⑵当1 = 0时,R x = 0，在满偏电流I g处标为“ 0”. R x在1= 0处标为“S”.（图甲）（图⼄）⑶当I =⽎时, Rx= R g+R+ r，此电阻是欧姆表的内阻，也叫中值电阻.（⼆）多⽤电表的功能多⽤电表可以⽤来测量电流、电压、电阻等，并且每⼀种测量都有⼏个量程?外形如图所⽰：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关,它的四周刻有各种测量项⽬和量程. 另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔.表盘瞬姆调養钮1、测量⼩灯泡的电压和电流①按如图甲所⽰连好电路，将多⽤电表选择开关置于直流电压挡，测⼩灯泡两端的电压.②按如图⼄所⽰连好电路，将选择开关置于直流电流挡，测量通过⼩灯泡的电流.2、测量定值电阻①根据被测电阻的⼤约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“ 0”刻度，若不指欧姆表的“ 0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“ 0”刻度处;②将被测电阻接在两表笔之间，待指针稳定后读数;③读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，⽤读数乘以倍率，即得测量结果;④测量完毕，将选择开关置于交流电压最⾼挡或“OFF ”挡.3、探索⿊箱内的电学元件(三)多⽤电表使⽤注意事项(1) 表内电源正极接⿊表笔，负极接红表笔，但是红表笔插⼊“+”孔，⿊表笔插⼊ “⼀”孔，注意电流的实际⽅向应为“红⼊”，“⿊出”.(2) 区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“ 0”位置，调整的是欧姆挡的调零旋钮.(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应红衷笔黒表笔0”位置，调量程的倍率．(4)使⽤多⽤电表时，⼿不能接触表笔的⾦属杆，特别是在测电阻时，更应注意不要⽤⼿接触表笔的⾦属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚⾄可能损坏电表．(6)测电阻时每换⼀挡必须重新欧姆调零．(7)使⽤完毕，选择开关要置于交流电压最⾼挡或“OFF”挡.长期不⽤，应把表内电池取出．四)多⽤电表对电路故障的检测⾼中阶段对电路故障的考查只限于断路和短路两种，且故障⼀般只有⼀处．(1)断路故障的检测⽅法①将多⽤电表拨到电压挡作为电压表使⽤．a、将电压表与电源并联，若电压表⽰数不为零，说明电源良好，若电压表⽰数为零, 说明电源损坏．b、在电源完好时，再将电压表与外电路的各部分电路并联.若电压表的⽰数为零,则说明该部分电路完好，若电压表⽰数等于电源电动势，则说明该部分电路中有断点．②将电流表串联在电路中，若电流表的⽰数为零，则说明与电流表串联的部分电路断路．③⽤欧姆挡检测将各元件与电源断开，然后接到红⿊表笔间，若有阻值(或有电流)说明元件完好，若电阻⽆穷⼤(或⽆电流)说明此元件断路．不能⽤欧姆表检测电源的情况．(2)短路故障的检测⽅法①将电压表与电源并联，若电压表⽰数为零，说明电源被短路；若电压表⽰数不为零，则外电路的部分电路不被短路或不完全被短路．②⽤电流表检测，串联在电路中的电流表若⽰数不为零，故障应是短路五)欧姆表刻度盘特点及多⽤电表读数技巧1、欧姆表刻度盘不同于电压、电流刻度盘⑴左8右0:电阻⽆限⼤与电流、电压零刻度重合，电阻零与电流、电压最⼤刻度重合．(2)刻度不均匀:左密右疏．(3)欧姆挡是倍率挡，即读出的⽰数应再乘以该挡的倍率.电流、电压挡是量程范围挡. 4⼤⾓度偏”(因为欧姆挡的刻度盘上越靠左读数越⼤，且测量前指针指在左侧2、读数技巧 (1)欧姆表的读数估读.③电阻值等于指针⽰数与所选倍率的乘积.(2)测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是 0.01时要估读到下⼀位，精确度是2、0.02、5、0.5时，不⽤估读到下⼀位.⼆、练习考点⼀：对多⽤电表使⽤的考查1、 (2011 安徽理综 21( n ))(1)某同学使⽤多⽤电表粗略测量⼀定值电阻的阻值，先把选择开关旋到“X测量时指针偏转如图所⽰.请你简述接下来的测量操作过程：⑵接下来采⽤“伏安法”较准确地测量该电阻的阻值，所⽤实验器材如图所⽰.其中电在不知道待测电阻的估计值时，应先从⼩倍率开始，熟记“⼩倍率⼩⾓度偏, ⼤倍率a ”OO①为了减⼩读数误差，指针应指在表盘1 21到2的部分，即中央刻度附近.②除⾮指针所在刻度盘处每个⼩格表⽰1Q 时，要估读到下⼀位，其余情况都不⽤1、0.1、1 k ”挡位,④测量结束后，将选择开关旋到“ ”挡.压表内阻约为5 k Q,电流表内阻约为 5 Q 图中部分电路已经连接好，请完成实验电路的连接.⑶图是⼀个多量程多⽤电表的简化电路图，测量电流、电压和电阻各有两个量程?当转换开关S 旋到位置3时，可⽤来测量 __________________ ;当S 旋到位置 _______________ 时，可⽤来测答案(1)①断开待测电阻，将选择开关旋到“X 100”挡;②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“(2)如图所⽰(3) 电阻 1、2 1 2、多⽤电表表头的⽰意图如图所⽰.在正确操作的情况下:0 Q”③再接⼊待测电阻，将指针⽰数X100, 即为待测电阻阻值.量电流，其中S 旋到位置(1)所测电阻的阻值为 ______________ Q 如果要⽤此多⽤电表测量⼀个阻值约为电阻，为了使测量结果⽐较精确，应选⽤的欧姆挡是 ___________________ (选填“X 42.0X 10 Q 的 10”、 “X 100”或 “X 1 k ”).(2)⽤此多⽤电表进⾏测量，当选⽤量程为50 mA 的电流挡测量电流时,表针指于图⽰位流⼊电表. 答案(1)直流电压 1.20 V (2)直流电流 48 mA(3)电阻 1.6 k Q (4)改⽤“X 1 k ”倍率考点⼆对多⽤电表读数的考查如图所⽰为多⽤电表的刻度盘.若选⽤倍率为“X 100 ”的电阻挡测电阻时，表针指⽰如图所⽰，则:(1)若选择开关的位置如 (2)若选择开关的位置如 (3)若选择开关的位置如 (4) 若选择开关的位置如正确操作步骤应该依次为:OH' 100 1(1—50丛/ f \2,5 ]0讯I ⑸ 500 V - @a 箭头所⽰,b 箭头所⽰,c 箭头所⽰,c 箭头所⽰, (5)全部测量结束后，应把选择开关拨到则测量的物理量是则测量的物理量是则测量的物理量是,测量结果为，测量结果为，测量结果为正确操作后发现指针的偏转⾓很⼩，那么接下来的或者(6)⽆论⽤多⽤电表进⾏何种测量(限于直流)，电流都应该从⾊表笔经插孔重新欧姆调零读数 (5)0FF 挡交流电压最⾼挡(6)红正3、3 M “-f]fl訂 X Ik X 100x10 X I.......... . .. (V)置，则所测电流为mA ;当选⽤量程为 250 mA 的电流挡测量电流时，表针指于图测2.0 X 104 Q 电阻时应选"X 1 k ”的欧姆挡.（2）选50 mA 直流电流挡，则每⼀⼤格表⽰ 10 mA ，每⼀⼩格表⽰1 mA ，测量的精确度为1 mA ,应估读到0.1 mA （此时为1/10估读）,指针对应的读数为 30.8 mA ;选择量程为250 mA 的电流挡，则每⼀⼤格表⽰ 50 mA ,每⼀⼩格表⽰5 mA ,测量的精确度为5 mA ,应估读到1 mA （此时为1/5估读），指针对应的读数为 154 mA.⑶选择10 V 电压挡，则每⼀⼤格表⽰2 V ，每⼀⼩格表⽰0.2 V ，测量的精确度为0.2 V , 应估读到0.1 V （此时应为1/2估读），指针对应的读数为 6.2 V.(2)30.8(30.7 ?30.9 都正确)154 (3)6.2指针分别处于 a 、b 的位置，如图所⽰?若多⽤电表的选择答案 23.0解析在读电压和电流时，要注意估读，⽽在读电阻时不⽤估读.5、（1）⽤多⽤电表的欧姆挡测量阻值约为⼏⼗千欧的电阻步骤，其中S 为选择开关，P 为欧姆挡调零旋钮.把你认为正确步骤前的字母按合理的⽰位置，则所测电流为mA.（3）当选⽤量程为 10 V 的电压挡测量电压时,表针也指于图⽰位置，则所测电压为V.解析（1）欧姆表读数：对应最上⼀⾏刻度值为15,倍率为"X 100”，读数为 1.5X 103 Q ；答案(1)1.5 X 103 X 1 k4、⽤多⽤电表进⾏了⼏次测量, 开关处于表格中所指的挡位,a 和b 的相应读数是多少？请填在表格中.R x ,以下给出的最可能的实现操作。

11.5 实验：练习使用多用电表（专题训练）【四大题型】一．多用电表的结构和使用方法（共8小题）二．多用电表直流电流、电压表的读数（共5小题）三．多用电表测电阻的方法、操作步骤、注意事项和读数（共11小题）四．使用多用电表测量二极管的正反向电阻（共3小题）一．多用电表的结构和使用方法（共8小题）1．关于多用电表的使用，下列操作不正确的是（ ）A．测电压时，图甲连接方式红、黑表笔接法正确B．测电流时，应按图乙连接方式测量C．测电阻时，可以按图丙连接方式测量D．测二极管的正向电阻时，应按图丁连接方式测量2．如图为简易多用电表的电路图。

电源E为直流电源；R1、R2、R3、R4和R5是定值电阻；表头G的满偏电流为5mA，内阻为20Ω；虚线方框为换挡开关；A端和B端分别与两表笔相连。

该多用电表共有5个挡位，分别为直流电压5V挡和10V挡，直流电流10mA挡和25mA 挡，欧挡。

则以下说法中正确的是（ ）A．多用电表的B端应与黑色表笔相连接B．在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更小倍率挡C．开关接1时比接2时电表量程小D．若要使用直流电压5V挡，则换挡开关应与5相连3．（多选）某同学练习使用多用电表分别测量如图电路中小灯泡L的电压、电阻与电流。

以下测量中多用表与电路的连接正确可行的是（ ）A．S闭合，红表笔接a，黑表笔接b，测L两端电压B．S闭合，红表笔接a，黑表笔接b，测L的电阻C．S断开，红表笔接a，黑表笔接b，测L的电阻D．S断开，红表笔接c，黑表笔接d，测流经L的电流4．（多选）关于多用电表和电阻率，下列说法正确的是（ ）A．用多用表测电压、电流和电阻时，电流都是从红表笔流入B．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的C．电阻率反映导体的导电性能，电阻率越大，导电性能越好D．常用的导线是用电阻率较小的铝、铜材料做成的5．如图甲为简易多用电表原理图，表头G的满偏电流为250μA，内阻为480Ω。

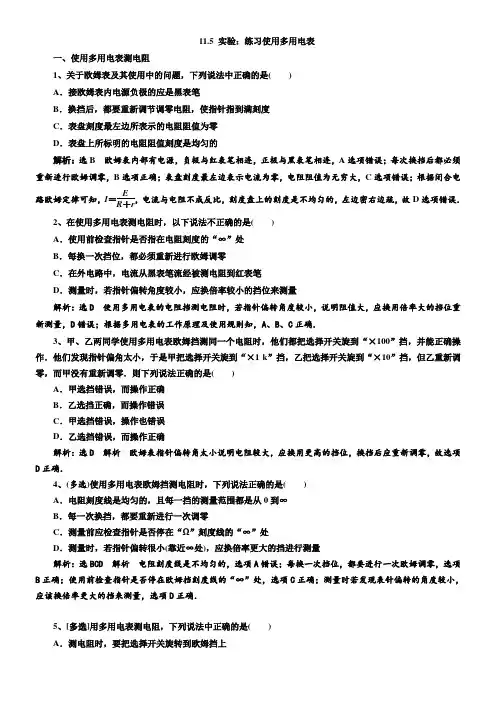

11.5 实验：练习使用多用电表一、使用多用电表测电阻1、关于欧姆表及其使用中的问题，下列说法中正确的是()A．接欧姆表内电源负极的应是黑表笔B．换挡后，都要重新调节调零电阻，使指针指到满刻度C．表盘刻度最左边所表示的电阻阻值为零D．表盘上所标明的电阻阻值刻度是均匀的解析：选B欧姆表内部有电源，负极与红表笔相连，正极与黑表笔相连，A选项错误；每次换挡后都必须重新进行欧姆调零，B选项正确；表盘刻度最左边表示电流为零，电阻阻值为无穷大，C选项错误；根据闭合电路欧姆定律可知，I＝ER＋r，电流与电阻不成反比，刻度盘上的刻度是不均匀的，左边密右边疏，故D选项错误．2、在使用多用电表测电阻时，以下说法不正确的是()A．使用前检查指针是否指在电阻刻度的“∞”处B．每换一次挡位，都必须重新进行欧姆调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏转角度较小，应换倍率较小的挡位来测量解析：选D 使用多用电表的电阻挡测电阻时，若指针偏转角度较小，说明阻值大，应换用倍率大的挡位重新测量，D错误；根据多用电表的工作原理及使用规则知，A、B、C正确．3、甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则下列说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：选D 解析欧姆表指针偏转角太小说明电阻较大，应换用更高的挡位，换挡后应重新调零，故选项D正确．4、(多选)使用多用电表欧姆挡测电阻时，下列说法正确的是()A．电阻刻度线是均匀的，且每一挡的测量范围都是从0到∞B．每一次换挡，都要重新进行一次调零C．测量前应检查指针是否停在“Ω”刻度线的“∞”处D．测量时，若指针偏转很小(靠近∞处)，应换倍率更大的挡进行测量解析：选BCD 解析电阻刻度线是不均匀的，选项A错误；每换一次挡位，都要进行一次欧姆调零，选项B正确；使用前检查指针是否停在欧姆挡刻度线的“∞”处，选项C正确；测量时若发现表针偏转的角度较小，应该换倍率更大的挡来测量，选项D正确．5、[多选]用多用电表测电阻，下列说法中正确的是()A．测电阻时，要把选择开关旋转到欧姆挡上B．若把选择开关旋转到欧姆挡的“×1”挡上，准确调零后，测量电阻，指针恰指在刻度30和50的正中央，则待测电阻的阻值正好为40 ΩC．测电阻时，指针偏转角度越小，待测的电阻值就越大D．若多用电表内没有安装电池，就不能用来测电阻解析：选ACD 使用多用电表应将选择开关旋至测量项目上，且挡位要合理，测电阻时，选择开关旋转到欧姆挡上，A正确；欧姆表刻度不均匀，指针指在刻度30和50正中央时待测电阻阻值小于40 Ω，B错误；测电阻时，指针偏转角度越小，越靠左边，待测电阻阻值越大，C正确；测电阻时多用电表内有一节干电池，否则指针无偏转，D正确。

多用电表习题练习一、实验,探究题（共11题）1、图甲为一个简单的多用电表的电路图，其中电源的电动势E=1.5V、内阻r=1.0Ω，电流表内阻R g=10Ω、满偏电流I g=10mA。

该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度。

（1）选择开关接“1” ，指针指在图乙所示位置时示数为___________ ；（2）如果选择开关接“3” ，图甲中电阻R2=240Ω，则此状态下多用电表为量程_________的电压表；（3）如果选择开关接“2” ，该多用电表可用来测电阻，C刻度应标为___________ Ω；（4）如果选择开关接“2” ，红、黑表笔短接，调节R1的阻值使电表指针刚好满偏，再测量某一电阻，指针指在图乙所示位置，则该电阻的测量阻值为___________ Ω（保留两位有效数字）；（5）由于该多用电表的电池用久了，电动势变为1.4V 、内阻变为 3.0 Ω，正确调零后测量某电阻的阻值，其测量结果___________ （选填“ 偏大”、“ 偏小” 或“ 准确” ）2、小明利用图甲所示的原理图组装了一欧姆表，所用表头G 的满偏电流为3mA。

现用一系列标准电阻R x对欧姆表进行标定，并作出A B间接不同的标准电阻R x时表头G 的示数I与R x的关系，如图乙所示。

(1)按照惯用标准，图甲中的B为______ （选填“ 红色” 或“ 黑色” ）表笔；(2)该同学所用电源电动势E= V；(3)由图乙可知，随接入电路中的电阻R x的增大，回路中电流减小的越来越______ （选填“快” 或“慢”），若把电流表刻度值改换成对应的被测电阻的阻值，则电阻表盘左边刻度值比右边刻度值______ （选填“疏” 或“密” ）。

3、在“ 测量金属丝的电阻率” 实验中，某同学用电流表和电压表测量一金属丝的电阻。

(1)该同学先用欧姆表“ ” 挡粗测该金属丝的电阻，示数如图1 所示，对应的读数是_______ 。

多次，得到多组数据。
(3)________即为干电池的电动势。(填“a”“b”或“c”)
(4)干电池的内电阻的表达式 r＝________(用 a、b、c 表示)，将步骤(2)测得
的数据代入公式，求出 r 的平均值，即为干电池的内电阻。
答案Biblioteka (1)电压S1S2
(2)欧姆
S2
S1
电压
(3)a
ab－bc (4) c
(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图甲、 乙、丙所示，则多用电表的读数为____ Ω，电流表的读数为______ mA，电阻箱 的读数为________ Ω。
(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________ mA。 (保留三位有效数字)
(4)计算得到多用电表内电池的电动势为________ V。(保留三位有效数字) 答案 (1)黑 (2)14.0 53.0 4.6 (3)102(101～103) (4)1.54(1.53～1.57) 6. 某同学通过实验制作一个简易的温控装置，实验原理电路图如图甲所示，
R2、R3、R4 和 R5 是固定电阻，R6 是可变电阻；表头 的满偏电流为 250 μA，内阻为 480 Ω。虚线方框内为换挡开关，A 端和 B 端分别与两表笔 相连。该多用电表有 5 个挡位，5 个挡位为：直流电压 1 V 挡和 5 V 挡， 直流电流 1 mA 挡和 2.5 mA 挡，欧姆×100 Ω 挡。
(1)图甲中的 A 端与________(填“红”或“黑”)色表笔相连接。 (2)关于 R6 的使用，下列说法正确的是________。(填选项字母)
A．在使用多用电表之前，调整 R6 使电表指针指在表盘左端电流“0”位置 B．使用欧姆挡时，先将两表笔短接，调整 R6 使电表指针指在表盘右端电阻 “0”位置 C．使用电流挡时，调整 R6 使电表指针尽可能指在表盘右端电流最大位置 (3)根据题给条件可得 R1＋R2＝________Ω，R4＝________Ω。 (4)某次测量时该多用电表指针位置如图乙所示。若此时 B 端是与“1”相连的， 则多用电表读数为________；若此时 B 端是与“3”相连的，则读数为______；若 此时 B 端是与“5”相连的，则读数为________。(结果均保留三位有效数字) 答案 (1)黑 (2)B (3)160 880 (4)1.47 mA(或 1.48 mA) 1.10 kΩ 2.95 V 3. 某学生实验小组利用图所示电路，测量多用电表内电池的电动势和电阻

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

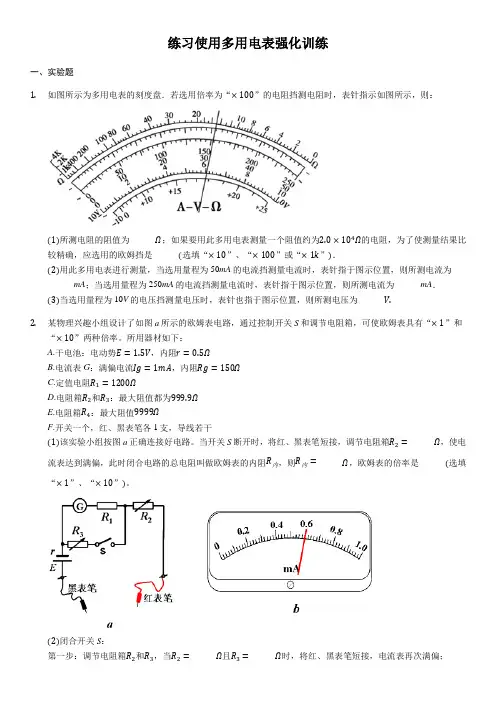

练习使用多用电表强化训练一、实验题1.如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为______Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______(选填“×10”、“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA．(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为______V.2.某物理兴趣小组设计了如图a所示的欧姆表电路，通过控制开关S和调节电阻箱，可使欧姆表具有“×1”和“×10”两种倍率。

所用器材如下：A.干电池：电动势E=1.5V，内阻r=0.5ΩB.电流表G：满偏电流Ig=1mA，内阻Rg=150ΩC.定值电阻R1=1200ΩD.电阻箱R2和R3：最大阻值都为999.9ΩE.电阻箱R4：最大阻值9999ΩF.开关一个，红、黑表笔各1支，导线若干(1)该实验小组按图a正确连接好电路。

当开关S断开时，将红、黑表笔短接，调节电阻箱R2=______Ω，使电流表达到满偏，此时闭合电路的总电阻叫做欧姆表的内阻R内，则R内=______Ω，欧姆表的倍率是______(选填“×1”、“×10”)。

(2)闭合开关S：第一步：调节电阻箱R2和R3，当R2=______Ω且R3=______Ω时，将红、黑表笔短接，电流表再次满偏；第二步：在红、黑表笔间接入电阻箱R4，调节R4，当电流表指针指向图b所示的位置时，对应的欧姆表的刻度值为______Ω。

3.图(a)为某同学组装完成的简易多用电表的电路图。

专题60 练习使用多用电表专题导航目录常考点练习使用多用电表 (1)考点拓展练习 (5)常考点练习使用多用电【典例1】如图甲所示的黑箱中有三只相同的电学元件，小明使用多用电表对其进行探测。

（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的（选填“A”、“B”或“C“）。

（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应（选填“短暂”或“持续”）接b，同时观察指针偏转情况。

（3）在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值。

测量中发现，每对接点间正反向阻值均相等，测量记录如下表。

两表笔分别接a、b时，多用电表的示数如图乙所示。

请将记录表补充完整，并在黑箱图中画出一种可能的电路。

两表笔接的接点多用电表的示数a ，b Ω a ，c 10.0Ω b ，c15.0Ω【典例2】一多用电表的欧姆挡分为×1，×10，×100，×1k 共4个挡位。

某同学用该表测量阻值为1k Ω左右的电阻。

完成下列测量步骤中的填空。

（1）将选择开关置于 挡位。

（2）将红黑表笔短接，调整 使得 。

（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为 k Ω。

（4）测量完成后，将选择开关旋转至OFF 挡位。

【技巧点拨】一．实验原理(1)欧姆表内部电路简化如图所示。

(2)根据闭合电路欧姆定律： ①当红、黑表笔短接时，I g ＝ER g ＋R ＋r；①当被测电阻R x 接在红、黑表笔两端时，I ＝ER g ＋R ＋r ＋R x ；①当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。

二．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

三．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。

(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。

练习使用多用电表专题训练1、（多选）用多用电表同一挡位测量热敏电阻（NTC）和光敏电阻的阻值时，下列描述正确的是（）A．测热敏电阻（NTC）时，温度越高，多用电表指针偏角越大B．测热敏电阻（NTC）时，温度越高，多用电表指针偏角越小C．测光敏电阻时，光照越强，多用电表指针偏角越大D．测光敏电阻时，光照越强，多用电表指针偏角越小2、某同学用多用电表的欧姆挡的“×10 Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很小，如图所示，为了准确测定该电阻的阻值，正确的做法是（）A．应把选择开关换到“×100 Ω”挡，重新进行欧姆调零后再测量B．应把选择开关换到“×100 Ω”挡，不用再进行欧姆调零就直接测量C．应把选择开关换到“×1 Ω”挡，重新进行欧姆调零后再测量D．应把选择开关换到“×1 Ω”挡，不用再进行欧姆调零就直接测量3、某同学利用多用电表测量二极管的反向电阻。

完成下列测量步骤：（1）检查多用电表的机械零点。

（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处。

（3）将红、黑表笔________，进行欧姆调零。

（4）测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数。

（5）为了得到准确的测量结果，应让电表指针尽量指向表盘________（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复步骤（3）、（4）。

（6）测量完成后，将选择开关拨向________位置。

4、如图为一正在测量中的多用电表表盘。

（1）如果是用直流10 V挡测量电压，则读数为V。

（2）如果是用×100 Ω挡测量电阻，则读数为Ω。

（3）如果是用直流5 mA挡测量电流，则读数为mA。

5、如图所示为J0411多用电表示意图。

其中A、B、C为三个可调节的部件。

某同学在实验室中用它测量一阻值约为1~3 kΩ的电阻。

12.10 练习使用多用电表要点归纳：一、实验目的使用多用电表测电路中电流、电压和电阻．二、实验原理1．表盘外形如图1所示．上半部分为表头，表盘上有电流、电压、电阻等多种量程的刻度；第一行、第三行刻度线不均匀，第二行为交、直流电流和直流电压共用刻度．下半部分为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，指针定位螺丝和测试笔的插孔．图1 图22．挡位(如图2所示)(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，1的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，4的倍率比3的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，6的量程比5的量程大．3．多用电表的电阻挡(欧姆挡)原理电阻挡是根据闭合电路欧姆定律制成的，可直接读出电阻之值,它的原理如图3所示．其中G为灵敏电流表，满偏电流I g，线圈电阻R g，电源电动势E，内阻r，R为可变电阻，也叫调零电阻.图 3(1)当红黑表笔不接触时，电流表示数为零，红黑表笔间电阻为无限大.(2)当红黑表笔短接时，调节R 使指针满偏.，有I g =R r R E g ++. (3)当红黑表笔间接电阻R x 时，通过电流表电流I =Rr R R E g x +++，每一个R x 对应一个电流I ，在刻度盘上标出与I 对应的R x 的值，这样即可读出待测电阻阻值，但由上式看出，I 与R x 不成比例，故欧姆表刻度不均匀. (4)当欧姆表指针指向表盘中央时，有g I I 21=，即 Rr R R EI g x g +++=21 解得 内R R r R R g x =++= ，即 内中＝R R4．二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图4甲所示． 图 4(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极． 三、实验器材多用电表一只、干电池若干节、电阻箱多个、定值电阻多个、开关、小灯泡、二极管和导线若干． 四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程． 2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零． 3．将红、黑表笔分别插入“＋”“－”插孔．4．按如图5甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压． 图 5 5．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流． 6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差． 用多用电表测电阻的步骤：①调整定位螺丝，使指针指向电流的零刻度；②选择开并置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞；③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较；④选择开关改置“×100”挡，重新进行欧姆调零；⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较；⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．8．探索黑箱内的电学元件1．测电阻时，电阻值等于表针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．2．测电流和电压时，如果表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．六、误差分析1．电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时换电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指在中值附近．4．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．七、注意事项1．欧姆表刻度盘不同于电压、电流刻度盘(1)左∞右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处)． (4)欧姆表的读数待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指表盘13到23的部分，即中央刻度附近．2．多用电表使用的“八大注意” (1)使用前要机械调零．(2)两表笔在使用时，电流总是“红进”、“黑出”．(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流． (4)电压、电流挡为量程范围挡，欧姆挡为倍率挡．(5)刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V 专用． (6)测电阻时①待测电阻与电路、电源一定要断开． ②两手一定不要同时接触两笔金属杆． ③指针指中值附近较准，否则换挡． ④每换一挡必须重新欧姆调零． ⑤读出示数要乘以倍率．(7)测电学黑箱时，一定要先用大量程电压挡判断其内部有无电源，无电源方可用欧姆挡． (8)使用完毕，选择开关要置于OFF 挡或交流电压最高挡，长期不用应取出电池．题型一 多用电表的使用与读数【例1】(09·安徽)用多用电表 进行了几次测量，指针分别处于 a 和b 的位置，如图所示． 若多用电表的选择开关处于下面 表格中所指的挡位，a 和b 的相 应读数是多少？请填在表格中．指针位置 选择开关所处挡位 读数 a直流电流100 mAmA 直流电压2.5 VVb电阻×100Ω答案23.00.57320如图为一正在测量中的多用电表表盘．(1)如果是用×10 Ω挡测量电阻，则读数为________ Ω.(2)如果是用直流10 mA挡测量电流，则读数为______ mA.(3)如果是用直流5 V挡测量电压，则读数为________ V.解析(1)电阻读数要用刻度乘以挡位倍率，即6×10Ω＝60 Ω.(2)用10 mA挡测量电流，每格刻度为0.2 mA，读数为6 mA＋5.9×0.2 mA＝7.18 mA.(3)用5 V挡测电压，每格刻度为0.1 V，读数为3 V＋5.9×0.1 V＝3.59 V.【例2】(09·全国Ⅱ)某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将______表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________________位置．答案(3)短接(4)红黑(5)中央(6)OFF【练习】一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是________Ω．答案×100调零(或重新调零) 2.2×103【练习】(09·天津)图8所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝__________kΩ．若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．答案红5变大【练习】(09·上海)(1)用多用表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔．将正确步骤按合理的顺序为__________________．根据如图所示指针位置，此被测电阻的阻值约为________ Ω．(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析：本题考查欧姆表的使用．(1)题目中要求测量几十千欧的电阻，所以应该选择×1 k的欧姆挡，再进行欧姆调零，然后进行测量，最后将S旋至指向交流500 V挡，拔出表笔，所以顺序为c、a、b、e，根据欧姆表的读数原理，可以得出欧姆表的读数为30 kΩ.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A项正确；电阻的阻值与电流的流向无关，所以红黑表笔接反，不影响测量结果，B项错误；不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C项正确；只要不换挡位，就不用重新调零，D项错误．答案：(1)c、a、b、e30 k(2)AC【练习】如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为_______ V.解析：(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω.(2)选50 mA直流电流挡，则每一大格表示10 mA，每一小格表示1 mA，测量的精确度为1 mA，应估读到0.1 mA(此时为1/10估读)，指针对应的读数为30.8 mA；选择量程为250 mA 的电流挡，则每一大格表示50 mA，每一小格表示5 mA；测量的精确度为5 mA，应估读到1 mA(此时为1/5估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一大格表示2 V，每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时应为1/2估读)，指针对应的读数为6.2 V.答案：(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2反思领悟：多用电表的读数技巧测电阻时(欧姆挡)读数：除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读．电阻值等于指针示数与所选倍率的乘积．测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5等时，不用估读到下一位．【练习】某班同学在做“练习使用多用电表”的实验．①某同学用多用电表的欧姆挡测量电阻R x的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图a所示，此被测电阻的阻值约为________ Ω.②某同学按如图b所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”)③若②中同学检查结果如表所示，由此可以确定()测试点b、f b、e b、d d、e多用表表盘指示C．灯A、B都断路D．d、e间导线断路解析：(1)欧姆表测电阻测量值等于读数乘以倍率；用欧姆挡检查电路须将电路断开；b、f 之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间．本题容易．答案：(1)①2.6 k(或2.6×103 2 600)②断开③D【练习】在如图7所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V,0.1 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．用多用电表的直流电压档检查故障；(1)①现将多用电表的开关置于下列量程的______挡较为合适(用字母序号表示)A．2.5 V B．10 V C．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是()A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着利用欧姆表的“×1”挡测电阻，欧姆表已经“欧姆调零”．①测试前，一定要将电路中的开关S____________；②测c、d间和e、f间电阻时，某次测试结果如图8所示，读数为________．答案(1)①B②A(2)①断开②22 Ω题型二用多用电表探索黑箱问题【例1】如图中所示，一只黑箱外有4个接线柱A，B，C，D，盒内有4个阻值都是6 Ω的电阻，分别通过导线接在接线柱上．用多用电表欧姆挡测得各接线柱间的电阻值如下：R AB ＝6 Ω，R AC＝R AD＝10 Ω，R CD＝R BC＝R BD＝4 Ω．试画出黑箱内电阻的连接图．答案【练习】黑箱上有三个接线柱A、B、C，如图5所示，已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下：(1)用直流电压挡测量A、B、C三点间均无电压；(2)用欧姆挡测量A、C间正、反接阻值不变；(3)用欧姆挡测量，黑表笔接A点，红表笔接B点，反接阻值较大；(4)用欧姆挡测量，黑表笔接C点，红表笔接B点，有阻值，阻值比第②步测得的大；反接阻值最大．画出箱内两个元件的连接图．答案【练习】多用电表是确定电学元件、检修电学故障的重要仪器，在电子技术中有很广泛的应用．如图所示，一个盒子外部有四个接线柱A、B、C、D．盒内有三个电学元件和若干导线组成的电路．利用多用电表欧姆挡测试，根据以下结果，试画出盒内的电路．(1)A、B间的电阻是B、D间电阻的两倍，即R AB＝2R BD；(2)两表笔分别接触A、C和C、D时，指针均先偏转，然后又缓慢回到“∞”刻度．[解析]一般来说，电学元件有电池、电阻、电容器和二极管。

实验专题十一练习使用多用电表1.欧姆表实验原理欧姆表的外部构造如图甲所示,内部结构如图乙所示。

是内阻为R g、满偏电流为I g的电流表(表头),R是可变电阻,也叫调零电阻,电池的电动势是E,内阻是r。

欧姆表的原理是闭合电路欧姆定律。

甲乙红、黑表笔接触时,相当于被测电阻R x=0,如图丙所示,调节R使电流表达到满偏,此时满足,这一过程叫欧姆调零,所以电流满刻度处是电阻挡的零点。

关系I g=ER+R g+r红、黑表笔不接触时,相当于被测电阻R x=∞,如图丁所示,此时电流为零,所以电流的零刻度位置是电阻挡的∞。

,所以电流的I x处对红、黑表笔接触电阻R x时,如图戊所示,通过电流表的电流I x=ER+R g+r+R x应电阻挡的R x值。

,指针半偏,所以欧姆表的内阻等于中值电阻。

注意:R x=R+R g+r时I x=I g22.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

3.实验步骤(1)在用多用电表的欧姆挡进行测量的过程中,需要先进行欧姆调零再进行测量,具体的过程用流程图可表示为:(2)探索黑箱内的电学元件(3)测量小灯泡的电压和电流①按如图甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。

②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。

4.注意事项(1)红进黑出:表内电源正极接黑表笔,负极接红表笔。

无论用多用电表测电压、电流还是电阻(结合内部结构图看),电流都要经红表笔(正插孔)流入多用电表,从黑表笔流出。

可以简记为“红进黑出”。

(2)区分两个“零点”:机械零点是表盘刻度左侧的“0”位置,调整的是定位螺丝;欧姆零点是刻度盘右侧的“0”位置,调整的是欧姆调零旋钮。

(3)测电压时,多用电表应与被测元件并联;测电流时,多用电表应与被测元件串联。

(4)勿忘欧姆调零:测电阻时,要选择合适的挡位,使指针分布在“中值”附近。

多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是E（）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势 1.5V，用它测量电阻R x，能准确测量的阻值范围是（ ）A ．30k Ω∽80K ΩB ．3k Ω∽8k ΩC ．300Ω∽800ΩD ．30Ω∽80Ω课后巩固1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明 （ ）A ．二极管加有正向电压，故测得电阻很小B ．二极管加有反向电压，故测得电阻很大C ．此时红表笔接的是二极管的正极D ．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A ．100Ω，100ΩB ．200Ω，100ΩC ．50Ω， 100ΩD ．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )A ．R’=RB ．R’＞RC ．R’＜RD ．无法确定5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。

多用电表练习题一、选择题1. 多用电表通常用于测量哪些物理量？A. 电压B. 电流C. 电阻D. 所有以上2. 当使用多用电表测量电阻时，应将选择开关置于哪个位置？A. 直流电压B. 交流电压C. 电阻D. 电流3. 多用电表在测量电压前需要进行的操作是：A. 校零B. 选择量程C. 短接表笔D. 所有以上4. 在使用多用电表测量电流时，电路中应该：A. 串联多用电表B. 并联多用电表C. 将多用电表直接连接在电源两端D. 断开电路5. 多用电表的欧姆表功能不能测量：A. 导体电阻B. 绝缘体电阻C. 电源内阻D. 半导体电阻二、填空题6. 使用多用电表测量电阻时，应先进行________，以确保测量的准确性。

7. 多用电表的表笔通常分为红色和黑色，其中红色表笔是________。

8. 当多用电表的指针指向满刻度的1/3处时，应选择________的量程进行测量。

9. 多用电表在测量交流电压时，其测量的是电压的________。

10. 多用电表的表笔短接后，如果指针没有指向零位，需要进行________操作。

三、简答题11. 简述多用电表测量电阻时的步骤。

12. 为什么在使用多用电表测量电流前需要选择适当的量程？13. 描述多用电表测量电压时的注意事项。

14. 解释多用电表的自动量程选择功能是如何工作的。

15. 多用电表在测量电流时，为什么需要将电路断开？四、计算题16. 假设你使用多用电表测量一个电阻，表笔短接后，指针指向了满刻度的2/3处，如果使用的是X1量程，求该电阻的阻值。

17. 如果你使用多用电表的直流电压档测量一个电源，指针指向了满刻度的1/4处，使用的是20V量程，求该电源的电压值。

五、实验题18. 设计一个实验来验证多用电表测量电阻的准确性。

请列出实验步骤、所需材料和预期结果。

19. 使用多用电表测量一个未知电阻的值，并记录测量结果。

如果测量结果与电阻的实际值有偏差，请分析可能的原因。

高中物理【实验：练习使用多用电表】专题训练1．甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。

他们发现指针偏角太小，于是甲就把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是() A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：指针偏转角度小说明通过表头的电流较小，待测电阻的阻值大，所以甲的选挡正确，换挡后，需重新调零后才能再次测量电阻值，所以乙的操作是正确的，D正确。

答案：D2.用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大。

那么，该黑箱内元件的接法可能是选项图中的()解析：红表笔接F点，电阻很小，此时二极管导通，电源电流从黑表笔流出通过二极管从红表笔流进，电流方向从E到F，只有B正确。

答案：B3．关于多用电表欧姆挡的使用：(1)测量电阻时，如果选择“×10”挡位发现指针偏转过大，应将选择开关S拨至________倍率的挡位，重新进行________后测量。

(2)如图为一正在测量中的多用电表表盘。

①如果是用“×10”挡测量电阻，则读数为________ Ω。

②如果是用直流5 V挡测量电压，则读数为________ V。

解析：(1)测量电阻时如果指针偏转过大，说明所选挡位太大，应换小挡，即应将选择开关S拨至倍率较小的挡位，即拨至倍率×1的挡位，并重新进行欧姆调零后测量。

(2)如果是用×10挡测量电阻，由图示表盘可知，其读数为30×10 Ω＝300 Ω。

如果是用直流5 V挡测量电压，由图示表盘可知，其分度值为0.1 V，其读数为2.22 V。

练习使用多用电表专题训练1、(多选)用多用电表同一挡位测量热敏电阻(NTC)和光敏电阻的阻值时，下列描述正确的是()A.测热敏电阻(NTC)时，温度越高，多用电表指针偏角越大B.测热敏电阻(NTC)时，温度越高，多用电表指针偏角越小C.测光敏电阻时，光照越强，多用电表指针偏角越大D.测光敏电阻时，光照越强，多用电表指针偏角越小2、某同学用多用电表的欧姆挡的“xlOQ〃挡测量一个电阻的阻值，发现表的指针偏转角度很小,如图所示，为了准确测定该电阻的阻值，正确的做法是()A.应把选择开关换到"xlOOQ〃挡，重新进行欧姆调零后再测量B.应把选择开关换到"xlOOQ〃挡，不用再进行欧姆调零就直接测量C.应把选择开关换到“xlQ〃挡，重新进行欧姆调零后再测量D.应把选择开关换到“xlQ〃挡，不用再进行欧姆调零就直接测量3、某同学利用多用电表测量二极管的反向电阻。

完成下列测量步骤：(1)检查多用电表的机械零点。

(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处。

(3)将红、黑表笔,进行欧姆调零。

(4)测反向电阻时，将表笔接二极管正极，将表笔接二极管负极，读出电表示数。

(5)为了得到准确的测量结果，应让电表指针尽量指向表盘(填"左侧〃、"右侧〃或"中央〃);否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)o(6)测量完成后，将选择开关拨向位置。

4、如图为一正在测量中的多用电表表盘。

(I)如果是用直流10V挡测量电压，则读数为Vo(2)如果是用“00Q挡测量电阻，则读数为Qo(3)如果是用直流5mA挡测量电流，则读数为mA o5、如图所示为J0411多用电表示意图。

其中A、B、C为三个可调节的部件。

某同学在实验室中用它测量一阻值约为1〜3kQ的电阻。

他测量的操作步骤如下:(1)调节可动部件，使电表指针指向。

(2)调节可调部件，使它的尖端指向位置。

练习使用多用电表专题训练1、 (多选)用多用电表同一挡位测量热敏电阻(NTC)与光敏电阻得阻值时,下列描述正确得就是( )A.测热敏电阻(NTC)时,温度越高,多用电表指针偏角越大B.测热敏电阻(NTC)时,温度越高,多用电表指针偏角越小C.测光敏电阻时,光照越强,多用电表指针偏角越大D.测光敏电阻时,光照越强,多用电表指针偏角越小2、某同学用多用电表得欧姆挡得“×10 Ω”挡测量一个电阻得阻值,发现表得指针偏转角度很小,如图所示,为了准确测定该电阻得阻值,正确得做法就是( )A.应把选择开关换到“×100 Ω”挡,重新进行欧姆调零后再测量B.应把选择开关换到“×100 Ω”挡,不用再进行欧姆调零就直接测量C.应把选择开关换到“×1 Ω”挡,重新进行欧姆调零后再测量D.应把选择开关换到“×1 Ω”挡,不用再进行欧姆调零就直接测量3、某同学利用多用电表测量二极管得反向电阻。

完成下列测量步骤:(1)检查多用电表得机械零点。

(2)将红、黑表笔分别插入正、负表笔插孔,将选择开关拨至电阻测量挡适当得量程处。

(3)将红、黑表笔________,进行欧姆调零。

(4)测反向电阻时,将________表笔接二极管正极,将________表笔接二极管负极,读出电表示数。

(5)为了得到准确得测量结果,应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”);否则,在可能得条件下,应重新选择量程,并重复步骤(3)、(4)。

(6)测量完成后,将选择开关拨向________位置。

4、如图为一正在测量中得多用电表表盘。

(1)如果就是用直流10 V挡测量电压,则读数为V。

(2)如果就是用×100 Ω挡测量电阻,则读数为Ω。

(3)如果就是用直流5 mA挡测量电流,则读数为mA。

5、如图所示为J0411多用电表示意图。

其中A、B、C为三个可调节得部件。

某同学在实验室中用它测量一阻值约为1~3 kΩ得电阻。
