沪科版31选修三3.1学会使用多用电表同步试题1

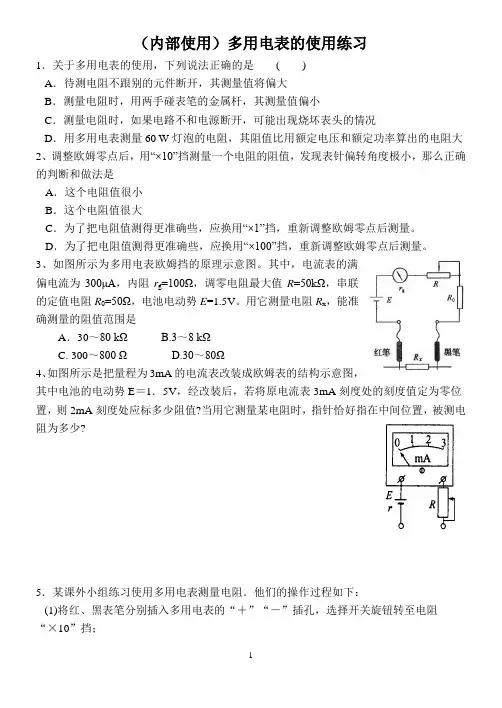

（内部使用）多用电表的使用练习1．关于多用电表的使用，下列说法正确的是()A．待测电阻不跟别的元件断开，其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60 W灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大2、调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。

D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。

3、如图所示为多用电表欧姆挡的原理示意图。

其中，电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。

用它测量电阻R x，能准确测量的阻值范围是A．30～80 kΩ B.3～8 kΩC. 300～800 ΩD.30～80Ω4、如图所示是把量程为3mA的电流表改装成欧姆表的结构示意图，其中电池的电动势E＝1．5V，经改装后，若将原电流表3mA刻度处的刻度值定为零位置，则2mA刻度处应标多少阻值?当用它测量某电阻时，指针恰好指在中间位置，被测电阻为多少?5．某课外小组练习使用多用电表测量电阻．他们的操作过程如下：(1)将红、黑表笔分别插入多用电表的“＋”“－”插孔，选择开关旋钮转至电阻“×10”挡；(2)将红、黑表笔短接，调节欧姆调零旋钮使指针指零；(3)红、黑表笔分别与电阻的两端相连，此时多用电表的示数如图实－5－15甲所示；接下来他们的操作步骤应为____________．A．将选择开关旋钮转至电阻“×1”挡，红、黑表笔分别与电阻的两端相连，读出电阻的阻值B．将选择开关旋钮转至电阻“×100”挡，红、黑表笔分别与电阻的两端相连，读出电阻的阻值C．将选择开关旋钮转至电阻“×100”挡，红、黑表笔短接，调节欧姆调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，读出电阻的阻值D．将选择开关旋钮转至电阻“×1”挡，红、黑表笔短接，调节欧姆调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，读出电阻的阻值(4)换挡后多用电表的示数如图实－5－15乙所示，该电阻的阻值为________Ω.(5)将选择开关旋至“OFF”挡，取出红、黑表笔．6．(2010·武汉联考)某兴趣小组为了测量一待测电阻R x的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：A．多用电表B．电压表V1，量程6 V，内阻约10 kΩC．电压表V2，量程15 V，内阻约20 kΩD．电流表A1，量程0.6 A，内阻约0.2 Ω，量程3 A，内阻约0.02 ΩE．电流表AF．电源：电动势E＝9 VG．滑动变阻器R1，最大阻值10 Ω，最大电流2 AH．导线、电键若干(1)①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图实－5－17甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R x的阻值大约是________Ω.(2)①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是________(填器材前面的字母代号)．②在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．7、某班同学在做“练习使用多用电表”的实验．①某同学用多用电表的欧姆挡测量电阻Rx 的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图7－6－8a 所示，此被测电阻的阻值 约为________ Ω.②某同学按如图7－6－8b 所示的电路图连接元件后，闭合开关S ，发现A 、B 灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________.(填“闭合”或“断开”)③若②中同学检查结果如表所示，由此可以确定 ( )A ．灯A 断路B ．灯B 断路C ．灯A 、B 都断路D ．d 、e 间导线断路。

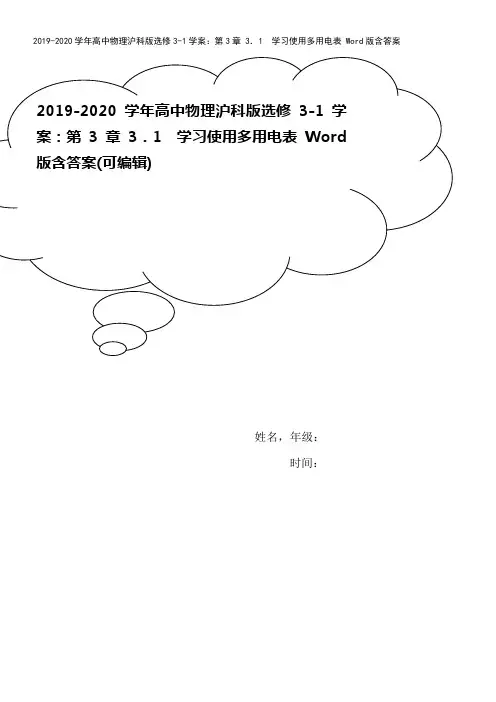

姓名，年级：时间：3．1 学习使用多用电表1。

认识多用电表及其表盘．2。

会使用多用电表测直流电压、电流及导体电阻．(重点）3．会用多用电表判断二极管的正、负极．（重点）一、认识多用电表1．组成：多用电表由一个小量程的电流表(俗称表头）和电路元件组成．2．面板:多用电表面板的上半部为表盘，分别标有电压、电流、和电阻的刻度线，用于读取这些电学量的测量值．面板中央的定位螺丝为机械调零旋钮,用于调节指针的“0”位．面板下半部中间的旋钮是功能选择开关，周围标有各种测量功能及量程．面板右边有一个电阻挡的调零旋钮．面板的下方有两个标有“＋”“－”的插孔,用于插红、黑测试表笔．3．符号：“V"表示直流电压挡，“V”表示交流电压挡,“mA”表示直流电流挡，“Ω”表示电阻挡．仔细观察多用电表的刻度盘,电压、电流、电阻的刻度都是均匀分布的吗？电压、电流的零刻度在刻度盘哪一侧？电阻的零刻度又在哪一侧？提示:电压、电流的刻度是均匀分布的，电阻刻度是不均匀的；电压、电流的零刻度在左端,而电阻的零刻度在右侧．二、使用多用电表1．使用多用电表前，应检查指针是否停在刻度线左端的“0”位置．如果没有停在“0”位置，要用螺丝刀轻轻转动机械调零旋钮，使指针指“0”．再将红、黑测试表笔分别插入“＋”“－”插孔．2．电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量挡位和量程上．测量结束后,要将功能选择开关旋转到交流电压挡的最大量程处或“off”处,以保护多用电表．3．用多用电表判断晶体二极管的极性目前广泛使用的二极管是晶体二极管，它是用半导体材料制成的电子元件．二极管有两根引线，一根叫正极，一根叫负极．二极管具有单向导电性．当给二极管加上一定的正向电压时，它的电阻值很小；当给二极管加上反向电压时，它的电阻值变得很大．晶体二极管的这种导电特性可以概括成“正向导通，反向截止”．二极管的符号:(1)多用电表的所有刻度都是均匀分布的．( ）（2)应用多用电表无论测电压、测电流还是测电阻时,电流都是从红表笔流入电表．( ) (3）欧姆表换挡后不需要再欧姆调零．（)提示：（1)×（2)√（3)×多用电表的使用方法学案导引1．多用电表的常见用途有哪些？2．应用多用电表时的一般原则和步骤是什么?1．多用电表使用的一般规则和说明(1）测量前，应先检查表针是否停在左端“0”位置，如果没有停在“0”位置，要用螺丝刀轻轻转动表盘下方中间部位的调零螺丝，使指针指“0”．然后将红表笔和黑表笔分别插入正(＋)、负(－）测试笔插孔．(2）测量时,应先把功能选择开关旋到相应的测量挡位和量程上,读数时要读跟功能选择开关的挡位对应的刻度盘上的示数．（3）测电流、电压时，被测的电流、电压值不要超过相应的量程,可先选择大量程,再换小量程．尽量让指针指在表盘中央附近，这样可使读数更准确一些．2．测量电阻时还要注意以下几个方面(1）选挡:选择欧姆挡量程时，应尽可能使指针在中央刻度的位置附近．把功能选择开关旋到欧姆挡上，并根据估测电阻的大小，把选择开关旋到相应的挡位．（2)调零：把两根表笔接触，调整欧姆挡的调零旋钮，使指针指在电阻刻度的零刻度上．(注意：电阻挡的零刻度在刻度盘的右端)（3)测量（读数）:把两只表笔分别与待测电阻的两端相接，进行测量，表针示数乘以量程倍率数，即为待测电阻的阻值．(4)测量时,应先将待测电阻与电路断开，不可用手接触表笔金属部分，防止触电以及引起误差．(5）测量后，实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“off"处或交流电压挡的最大量程处．如果长期不用，应取出表内的电池．（多选）欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是（)A．测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时,表针偏转角度越大，待测电阻值越大［思路点拨］明确欧姆表测量的是电阻，根据测电阻的操作过程分析是解题的关键．[解析] 每次测量电阻之前都要进行电阻调零，所以A对；由欧姆表内部结构可知B错C 对；测电阻时,表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错．［答案] AC1.用已调零且功能选择开关指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据如图所示的表盘，被测电阻阻值为________Ω.若将该表功能选择开关置于1 mA挡测电流，表盘仍如图所示，则被测电流为________mA．解析：从电阻刻度线可读出电阻值为22×10＝220 Ω，测直流电流时，从中间一条刻度线读数,用“0~10”这组数据，在此“10”代表“1 mA”，故指针指“4”,则电流为错误!×1 mA＝0.4 mA，注意有效数字位数，所以被测电流为0.40 mA．答案:220 0.40判断二极管的正、负极学案导引1．二极管的特性有哪些？2．用多用电表测正、反向电阻时，阻值有何不同？1．二极管的单向导电性（1)二极管：二极管全称为晶体二极管，它是用半导体材料制成的电子元件,二极管有两根引线，一根叫正极，一根叫负极，电路元件符号如图所示．(2）二极管的特点：当给二极管加上一定的正向电压时如图甲所示，它的电阻值很小，就像一个接通的开关一样;当给二极管加上反向电压时如图乙,它的电阻值变得很大，就像断开的开关一样，二极管只允许电流沿一个方向通过，这就是二极管的单向导电性．（3）导通方向:在图中符号上箭头的指向表示允许电流通过的方向，用多用电表测量它的电阻时，正向电阻很小，反向电阻很大．2．测二极管的正反向电阻(1)测正向电阻：将多用电表的电阻挡量程拨到“×10”位置上，将红表笔插入“＋"插孔，黑表笔插入“－”插孔，然后两表笔短接，进行电阻调零后,将黑表笔接触二极管的正极，红表笔接触二极管的负极，稳定后读取示数，乘倍率求出正向电阻R1。

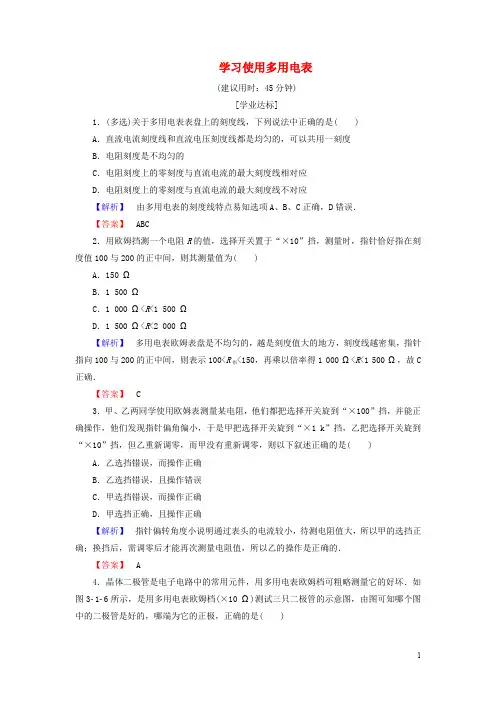

学习使用多用电表(建议用时：45分钟)[学业达标]1．(多选)关于多用电表表盘上的刻度线，下列说法中正确的是( )A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应【解析】由多用电表的刻度线特点易知选项A、B、C正确，D错误．【答案】ABC2．用欧姆挡测一个电阻R的值，选择开关置于“×10”挡，测量时，指针恰好指在刻度值100与200的正中间，则其测量值为( )A．150 ΩB．1 500 ΩC．1 000 Ω<R<1 500 ΩD．1 500 Ω<R<2 000 Ω【解析】多用电表欧姆表盘是不均匀的，越是刻度值大的地方，刻度线越密集，指针指向100与200的正中间，则表示100<R指<150，再乘以倍率得1 000 Ω<R<1 500 Ω，故C 正确．【答案】 C3．甲、乙两同学使用欧姆表测量某电阻，他们都把选择开关旋到“×100”挡，并能正确操作，他们发现指针偏角偏小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下叙述正确的是( ) A．乙选挡错误，而操作正确B．乙选挡错误，且操作错误C．甲选挡错误，而操作正确D．甲选挡正确，且操作正确【解析】指针偏转角度小说明通过表头的电流较小，待测电阻值大，所以甲的选挡正确；换挡后，需调零后才能再次测量电阻值，所以乙的操作是正确的．【答案】 A4．晶体二极管是电子电路中的常用元件，用多用电表欧姆档可粗略测量它的好坏．如图3­1­6所示，是用多用电表欧姆档(×10 Ω)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是( )图3­1­6A．甲，a B．乙，aC．丙，b D．乙，b【解析】晶体二极管的正向电阻很小，而反向电阻很大．由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确．【答案】 B5．某同学测量一只未知阻值的电阻．他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图3­1­7所示．请你读出其阻值大小为__________Ω.为了使测量的结果更准确，该同学应将选择开关打到________(选填“×100”或“×1”)挡重新测量．图3­1­7【解析】选用“×10”电阻挡测电阻时所测电阻阻值为100×10 Ω＝1 000 Ω，此时指针偏角太小，为了使测量的结果更准确，应将选择开关打到“×100”挡重新测量．【答案】 1 000 ×1006．用多用电表的电阻挡测量阻值约几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为电阻挡调零旋钮．a．将两表笔短接，调节P使指针对准刻度盘上电阻的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准电阻挡×1 kd．旋转S使其尖端对准电阻挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔图3­1­8(1)把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．_________________________________________________________(2)根据如图所示指针位置，此被测电阻的阻值约为________Ω.【解析】(1)使用欧姆表的步骤是：选挡、电阻挡调零、测量读数、将选择开关拨至交流电压的最高挡或off挡．(2)根据被测电阻的阻值知，应选×1 k挡，读数为30×1 kΩ＝30 kΩ.【答案】(1)cabe (2)30 k(或30 000)7．用一个有“R×1”，“R×10”，“R×1 k”三个欧姆挡的多用电表，粗测一个未知电阻R x的值．测量前经检查，表的指针指在左端“0”位置上．某同学先将选择开关旋到“R×10”挡上，并将两表笔短接，调整调零旋钮，使指针指在电阻刻度的零位置上，然后用两表笔分别与R x的两端相连，发现指针偏转角度很小，随后他进行了一系列的操作，正确地测出了R x的值．下面提供的操作步骤有：A．将两表笔短接B．根据表的指针读数C．将选择开关旋到“R×1”挡D．将选择开关旋到“R×1 k”挡E．调节欧姆调零旋钮F．将选择开关旋到“off”挡G．将两表笔与R x的两端相接H．将两表笔从电表插孔中拔出请将该同学的操作步骤按合理的顺序排列(无用的步骤不要排入)________．【解析】测量电阻时每次换挡后都必须电阻调零．【答案】DAEGBHF[能力提升]8．如图3­1­9所示，黑盒中有一个单向导电元件，当元件中电流沿一个方向时，单向导通，其电阻为零；反之，则截止，反向电阻无穷大．还有两个阻值均为1 kΩ的电阻，它们与黑盒的接线柱1、2、3接成电路，用多用电表的电阻挡对这三个接线柱间的电阻进行测量，得到的数据如表格所示，那么黑盒中的线路是下图电路中的哪一个( )【导学号：37930031】图3­1­9【解析】黑表笔与电源的正极相连，接点1，红表笔与电源负极相连，接点2，电阻为0表明1、2间测的是二极管正向电阻，黑表笔接1，红表笔接3时，电阻为0.5 kΩ，是已知电阻阻值的二分之一，故1与3间是两个电阻并联．黑表笔接2，红表笔接1时，电阻为2 kΩ，为两只电阻串联，综合分析判定C正确．【答案】 C9．某多用电表表盘的示意图如图3­1­10所示，在正确操作的情况下：图3­1­10(1)若选择开关的位置如a所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如b所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如c所示，则测量的物理理是________，测量结果为________．(4)若选择开关的位置如c所示，正确操作后发现指针的偏转角很小，那么应选择________挡测电阻．【解析】(1)若选择开关的位置如a所示，则测量的是直流电压，量程为2.5 V，测量结果为1.25 V.(2)若选择开关的位置如b所示，则测量的是直流电流，量程为100 mA，测量结果为50 mA.(3)若选择开关的位置如c所示，则测量的是电阻，倍率为“×100”，测量结果为17×100 Ω＝1.7 kΩ.(4)若选择开关的位置如c所示，指针的偏转角很小，说明所测量的电阻的阻值很大，应该选择更大倍率的挡位，即“×1 k”挡．【答案】(1)直流电压 1.25 V (2)直流电流50 mA (3)电阻 1.7 kΩ(4)×1 k10．如图3­1­11所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图3­1­11(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．【解析】用多用电表欧姆挡测电阻时必须将其从电路中断开，在点1和点2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．在开关闭合时，若测得5、6两点间电压接近电源电压，可知开关或连接点5、6出现故障．把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的．【答案】(1)电压欧姆(2)开关或接点5、6(3)①将多用电表功能选择开关调至欧姆挡；②将红、黑表笔相接，检查欧姆表能否正常工作；③测量小灯泡的电阻，若电阻为无穷大，表明小灯泡有故障。

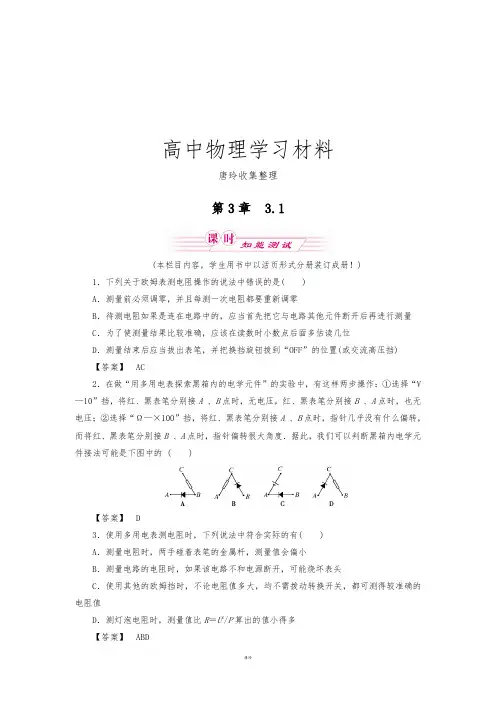

高中物理学习材料唐玲收集整理第3章 3.1(本栏目内容，学生用书中以活页形式分册装订成册！) 1．下列关于欧姆表测电阻操作的说法中错误的是( )A．测量前必须调零，并且每测一次电阻都要重新调零B．待测电阻如果是连在电路中的，应当首先把它与电路其他元件断开后再进行测量C．为了使测量结果比较准确，应该在读数时小数点后面多估读几位D．测量结束后应当拔出表笔，并把换挡旋钮拨到“OFF”的位置(或交流高压挡)【答案】AC2．在做“用多用电表探索黑箱内的电学元件”的实验中，有这样两步操作：①选择“V —10”挡，将红、黑表笔分别接A、B点时，无电压，红、黑表笔分别接B、A点时，也无电压；②选择“Ω—×100”挡，将红、黑表笔分别接A、B点时，指针几乎没有什么偏转，而将红、黑表笔分别接B、A点时，指针偏转很大角度．据此，我们可以判断黑箱内电学元件接法可能是下图中的 ( )【答案】 D3．使用多用电表测电阻时，下列说法中符合实际的有( )A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多【答案】ABD4．用表盘为图所示的多用电表正确测量了一个13 Ω的电阻后，需要继续测量一个阻值大概是2 kΩ左右的电阻．在用红、黑表笔接触这个电阻两端之前，以下哪些操作步骤是必须的？请选择其中有用的，按操作顺序写出：________.A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指零B．将红表笔和黑表笔接触C．把选择开关旋转到“×1 k”位置D．把选择开关旋转到“×100”位置E．调节欧姆调零旋钮使表针指向欧姆零点【答案】D、B、E5.某同学利用多用表的欧姆挡测一电阻，该同学先将多用电表拨至欧姆挡的“×10”挡位，经过调零后将两表笔接被测电阻的两端，结果盘面上指针的位置如右图所示，你认为该同学在测量时应选哪一挡位比较合理？________.【答案】×1006．某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×10”挡测量时，指针指示位置在第11和第12刻度线的正中间(如图甲所示)，则其电阻值________(填“大于”、“等于”或“小于”)115 Ω. 如果要用这只多用电表测量一个约2000 Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是________(填“×10”、“×100”或“×1 k”)．用多用电表测量性能良好的晶体二极管的电阻(如图乙所示)，交换两表笔前后两次测得的电阻差异明显，那么多用电表测得电阻较小的一次，其与____(填“红”或“黑”)表笔相连的一端为二极管的A极．【答案】小于×100 红7．下图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小的是________．【解析】由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流；由题图知选择量程为100 mA，故指针指示读数为50 mA.【答案】乙电阻50 mA8．用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如下图(1)、(2)、(3)所示三个图，由图可知，图________中的二极管是好的，该二极管的正极是________端．【解析】根据二极管加正向电压时，电阻值越小越好，但不能为零，否则二极管已被击穿，加反向电压时，电阻值越大越好，但不能无穷大，否则二极管引线断开．由题图可知，图(1)、(3)二极管是坏的，图(2)中二极管是好的，且左边图加的是反向电压，右边图加的是正向电压，由于红表笔插入的是“＋”测试孔，与内部电池负极相连，故二极管正极是a 端．【答案】(2) a9．一只多用电表的测电阻部分共分“Ω—×1”、“Ω—×10”、“Ω—×100”、“Ω—×1 k”四挡，表面电阻刻度如下图(a)所示．某学生用这只多用电表来测一个电阻的阻值，他选择“Ω—×100”挡，并按使用规则正确地调整好了多用电表．测量时表针的偏转如图(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是______(填步骤前的字母代号)；在应该进行的操作步骤，按顺序应选①________②________③________④________⑤________(填步骤前的字母代号)．A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关旋转到交流电压的最高挡D．在两表笔分离的情况下，调节电表的调整定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上【答案】Ω—×1k D B A F E C10．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)错误一：________________________________________________________________________ 错误二：________________________________________________________________________ 错误三：________________________________________________________________________(2)如图所示，为多用电表的表盘，测电阻时，若用的是“×100”量程，这时表针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指表针所示的电压值为________V.【答案】(1)错误一：换用“×10”的欧姆挡，应该换用“×1 K”的欧姆挡．错误二：换挡后没有进行欧姆调零．错误三：使用完后没有将选择开关转到“OFF”或交流电压最高挡．(2)1 650 47 23.511．一多用电表的电阻挡三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进一步测量，应换到________挡．如果换挡后立即用表连接电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________Ω.【解析】用×10挡测量时发现指针偏转角较小，即电阻读数较大，所以应换倍率大的×100挡；换挡后要先把电阻调零，然后再测电阻．由题图知读数为22，再乘以100倍，所以电阻为2.2×103Ω.【答案】×100 调零(或重新调零) 2.2×10312．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔．____________.根据下图所示指针位置，此被测电阻的阻值约为________Ω.(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是( )A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零【解析】(1)①使用欧姆表时，指针指在“中值”附近较为准确．②由图知，中值电阻为30 Ω，而被测电阻R x为几十千欧，故选用×1 k挡．③测量前必须调零．④实验完毕后，将选择开关拨至交流电压最高挡，故操作顺序应为：c、a、b、e.(2)指针偏角过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．【答案】(1)c、a、b、e 30 k(或30 000) (2)A、C。

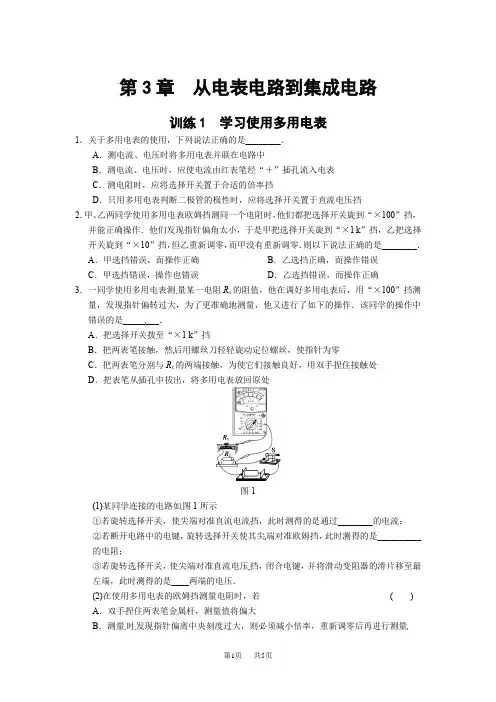

第3章从电表电路到集成电路训练1 学习使用多用电表1．关于多用电表的使用，下列说法正确的是________．A．测电流、电压时将多用电表并联在电路中B．测电流、电压时，应使电流由红表笔经“＋”插孔流入电表C．测电阻时，应将选择开关置于合适的倍率挡D．只用多用电表判断二极管的极性时，应将选择开关置于直流电压挡2．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是________．A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确3．一同学使用多用电表测量某一电阻R x的阻值，他在调好多用电表后，用“×100”挡测量，发现指针偏转过大，为了更准确地测量，他又进行了如下的操作．该同学的操作中错误的是________．A．把选择开关拨至“×1 k”挡B．把两表笔接触，然后用螺丝刀轻轻旋动定位螺丝，使指针为零C．把两表笔分别与R x的两端接触，为使它们接触良好，用双手捏住接触处D．把表笔从插孔中拔出，将多用电表放回原处图1(1)某同学连接的电路如图1所示①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大5．如图2，关于多用电表表盘上的刻度，下列说法正确的是________．图2A．直流电流刻度和直流电压刻度都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．交流电压刻度是不均匀的D．电阻刻度上的零刻度与直流电流的最大刻度相对应6．如图3所示为一多用电表表盘．图3(1)如果用直流10 V挡测量电压，则读数为________ V.(2)如果用直流100 mA挡测量电流，则读数为____________________________________mA.(3)如果用×100挡测电阻，则读数为________ Ω.7．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接D．将两根表笔分别接触待测电阻的两端，记下读数E．调节欧姆调零旋钮，使指针停在0 Ω刻度线上F．将选择开关拨至交流电压最高挡图4将上述中必要的步骤选出来，这些必要步骤的合理的顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图4所示，则此未知电阻的阻值R x＝________.[方法技巧组]8．用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图5中的①、②、③所示．由图可知，图________中的二极管是好的，该二极管的正极是________端．图5[创新应用组]9．(2012·江苏·10)如图6所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．图6(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图7中多用电表的______(选填“A”、“B”或“C”)．图7(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图7所示．两表笔接的接点多用电表的示数a、b________Ωa、c10.0 Ω答案1．BC 2．D3．ABCD4．(1)①R1②R1和R2串联③R2(或电源)(2)D 5．ABD6．(1)6.8(2)68(3)8007．C、A、E、D、F160 Ω8．②a9．(1)A(2)短暂(3)5.0电路如图所示。

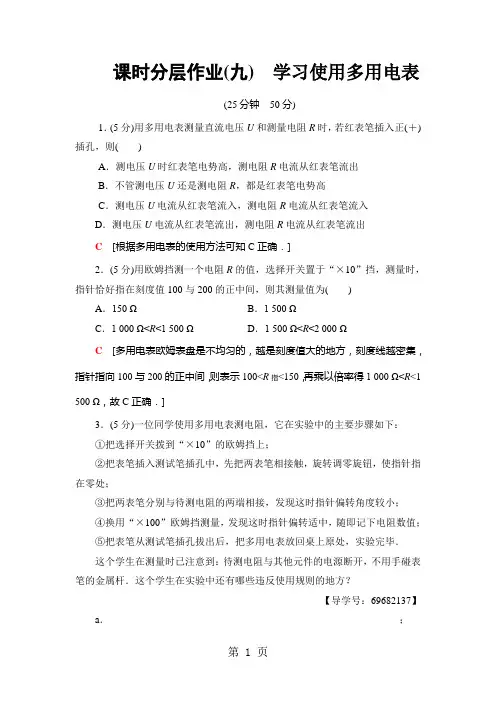

课时分层作业(九)学习使用多用电表(25分钟50分)1．(5分)用多用电表测量直流电压U和测量电阻R时，若红表笔插入正(＋)插孔，则()A．测电压U时红表笔电势高，测电阻R电流从红表笔流出B．不管测电压U还是测电阻R，都是红表笔电势高C．测电压U电流从红表笔流入，测电阻R电流从红表笔流入D．测电压U电流从红表笔流出，测电阻R电流从红表笔流出C[根据多用电表的使用方法可知C正确．]2．(5分)用欧姆挡测一个电阻R的值，选择开关置于“×10”挡，测量时，指针恰好指在刻度值100与200的正中间，则其测量值为()A．150 ΩB．1 500 ΩC．1 000 Ω<R<1 500 ΩD．1 500 Ω<R<2 000 ΩC[多用电表欧姆表盘是不均匀的，越是刻度值大的地方，刻度线越密集，指针指向100与200的正中间，则表示100<R指<150，再乘以倍率得1 000 Ω<R<1 500 Ω，故C正确．]3．(5分)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“×10”的欧姆挡上；②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；④换用“×100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；⑤把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？【导学号：69682137】a．__________________________________________________________；b．__________________________________________________________.【解析】a．选择开关从“×10”挡拨到“×100”挡时，必须重新调零b．多用电表使用后不能把选择开关置于欧姆挡．应置于交流电压最高挡或“off”挡【答案】见解析4．(5分)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如图3-1-11所示．请你简述接下来的测量操作过程：图3-1-11(1)____________________________________________________________；(2)____________________________________________________________；(3)____________________________________________________________；(4)测量结束后，将选择开关旋到“off”挡．【解析】欧姆表读数时，指针在中央位置附近时最准确．开关旋到“×1 k”挡位时，指针偏角太大，所以改换成小挡位“×100”；换挡后，应对欧姆表重新进行调零；所测电阻阻值等于欧姆表表盘示数×倍数．【答案】见解析5．(6分)用一个有“R×1”，“R×10”，“R×1 k”三个欧姆挡的多用电表，粗测一个未知电阻R x的值．测量前经检查，表的指针指在左端“0”位置上．某同学先将选择开关旋到“R×10”挡上，并将两表笔短接，调整调零旋钮，使指针指在电阻刻度的零位置上，然后用两表笔分别与R x的两端相连，发现指针偏转角度很小，随后他进行了一系列的操作，正确地测出了R x的值．下面提供的操作步骤有：A．将两表笔短接B．根据表的指针读数C．将选择开关旋到“R×1”挡D．将选择开关旋到“R×1 k”挡E．调节欧姆调零旋钮F．将选择开关旋到“off”挡G．将两表笔与R x的两端相接H．将两表笔从电表插孔中拔出请将该同学的操作步骤按合理的顺序排列(无用的步骤不要排入)________________．【解析】测量电阻时每次换挡后都必须电阻调零．【答案】DAEGBHF6．(12分)某多用电表表盘的示意图如图3-1-12所示，在正确操作的情况下：图3-1-12(1)若选择开关的位置如a所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如b所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如c所示，则测量的物理理是________，测量结果为________．(4)若选择开关的位置如c所示，正确操作后发现指针的偏转角很小，那么应选择________挡测电阻．【导学号：69682138】【解析】(1)若选择开关的位置如a所示，则测量的是直流电压，量程为2.5 V，测量结果为1.25 V.(2)若选择开关的位置如b所示，则测量的是直流电流，量程为100 mA，测量结果为50 mA.(3)若选择开关的位置如c所示，则测量的是电阻，倍率为“×100”，测量结果为17×100 Ω＝1.7 kΩ.(4)若选择开关的位置如c所示，指针的偏转角很小，说明所测量的电阻的阻值很大，应该选择更大倍率的挡位，即“×1 k”挡．【答案】(1)直流电压 1.25 V(2)直流电流50 mA(3)电阻 1.7 kΩ(4)×1 k7．(12分)某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下①把选择开关扳到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；④换用“×10”的欧姆挡，随即记下欧姆数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误) 错误一：____________________________________________________；错误二：____________________________________________________；错误三：____________________________________________________.(2)如图3-1-13所示，为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________欧；测直流电流时，用的是100 mA 的量程，指针所示电流值为_______毫安；测直流电压时，用的是50 V量程，则指针所示的电压值为_______伏．图3-1-13【解析】(1)错误一：在用“×100”挡位测量时，指针偏转较小，说明所测电阻阻值较大，为了减小读数误差，应使指针向右摆动，所以应该换用“×1 k”的欧姆挡位；错误二：换挡后，还要重新进行欧拇调零；错误三：使用多用电表结束后，要将选择开关转到“off”或交流电压最高挡．(2)若用“×100”挡测电阻时，指针读数为：17．0×100 Ω＝1 700 Ω若用量程100 mA测直流电流时，读数为：4．7×100 mA＝47 mA若用量程50 V测直流电压时，读数为23.5 V.【答案】(1)错误一：换用“×10”的欧姆挡，应该为换用“×1 k”的欧姆挡错误二：换挡后没有进行欧姆调零错误三：使用完后没有将选择开关转到“off”或交流电压最高挡(2)1 7004723.5。

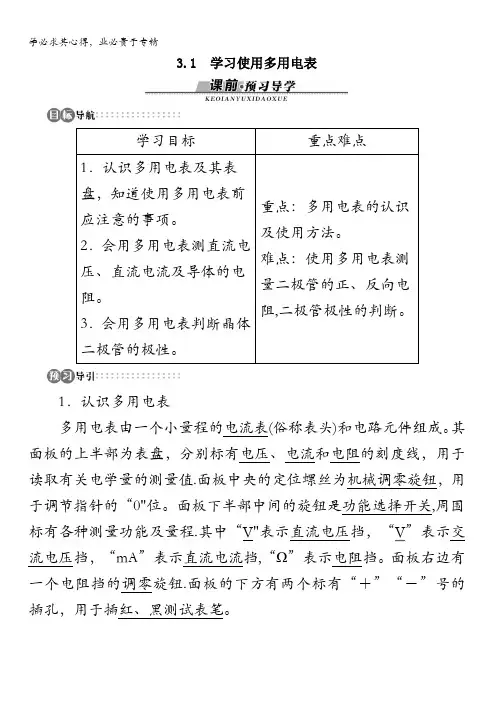

3.1 学习使用多用电表1．认识多用电表多用电表由一个小量程的电流表(俗称表头)和电路元件组成。

其面板的上半部为表盘，分别标有电压、电流和电阻的刻度线，用于读取有关电学量的测量值.面板中央的定位螺丝为机械调零旋钮，用于调节指针的“0"位。

面板下半部中间的旋钮是功能选择开关,周围标有各种测量功能及量程.其中“V"表示直流电压挡，“V”表示交流电压挡，“mA”表示直流电流挡,“Ω”表示电阻挡。

面板右边有一个电阻挡的调零旋钮.面板的下方有两个标有“＋”“－”号的插孔，用于插红、黑测试表笔。

预习交流1如图所示,A、B是多用电表在进行不同测量时转换开关分别指示的位置，C是多用表指针在测量时的偏转位置。

由此可知A图是________挡，若用此挡测量，指针位置如图C,则读数是________；B图是________挡，若用此挡测量,指针位置如图C，则读数是________。

答案：A图中选择开关指到×1kΩ挡，故读数为15×1kΩ＝15 kΩ；B图中选择开关指到直流电流挡，量程是10 mA，而指针正指向表盘中央刻度线，故读数为5.0 mA.2．练习使用多用电表使用多用电表前，应检查指针是否停在刻度线左端的“0”位置。

如果没有停在“0”位置，要用螺丝刀轻轻转动机械调零旋钮,使指针指零。

再将红、黑测试表笔分别插入“＋”“－”插孔.(1）电压、电流、电阻的测量利用多用电表测量电压、电流和电阻时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量挡位和量程上。

测量结束后，要将功能选择开关旋转到交流电压挡的最大量程处或“OFF”处，以保护多用电表。

（2）用多电表判断晶体二极管的极性目前广泛使用的二极管是晶体二极管，它是用半导体材料制成的电子元件。

二极管有两根引线，一根叫正极，一根叫负极。

二极管具有单向导电性.当给二极管加上一定的正向电压时，它的电阻值很小;当给二极管加上反向电压时，它的电阻值变得很大。

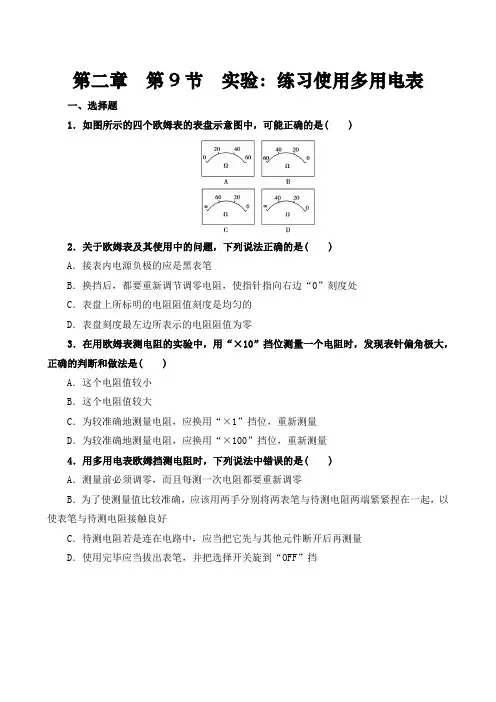

第二章第9节实验：练习使用多用电表一、选择题1．如图所示的四个欧姆表的表盘示意图中，可能正确的是( )2．关于欧姆表及其使用中的问题，下列说法正确的是( )A．接表内电源负极的应是黑表笔B．换挡后，都要重新调节调零电阻，使指针指向右边“0”刻度处C．表盘上所标明的电阻阻值刻度是均匀的D．表盘刻度最左边所表示的电阻阻值为零3．在用欧姆表测电阻的实验中，用“×10”挡位测量一个电阻时，发现表针偏角极大，正确的判断和做法是( )A．这个电阻值较小B．这个电阻值较大C．为较准确地测量电阻，应换用“×1”挡位，重新测量D．为较准确地测量电阻，应换用“×100”挡位，重新测量4．用多用电表欧姆挡测电阻时，下列说法中错误的是( )A．测量前必须调零，而且每测一次电阻都要重新调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D．使用完毕应当拔出表笔，并把选择开关旋到“OFF”挡二、非选择题5．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图1所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为_________(填“红”或“黑”)色．(2)若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2(a)，(b)，(c)所示，则多用电表的读数为_________Ω.电流表的读数为_________mA，电阻箱的读数为_________Ω.(3)计算得到多用电表内电池的电动势为_________V．(保留3位有效数字)6．如图甲所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b 为黑箱的两个输出端，a端连接盒内电池的正极．(1)为了探测黑箱，某同学准备进行以下几步测量：①用多用电表的电阻挡测量a、b间的电阻．②用多用电表的直流电压挡测量a、b间的输出电压．③用多用电表的直流电流挡测量a、b间的输出电流．你认为以上测量中不妥的有：________(填序号)，理由是____________________________________．(2)若他用多用电表测其电阻，已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”(填“×100”或“×1”)挡位；调零后测量，其表盘及指针所指位置如图乙所示，则此段电阻丝的电阻为________Ω.7．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准．8．在练习使用多用电表的实验中：(1)某同学用多用电表测量电阻，其欧姆挡的电路如图甲所示，若选择开关处在“×100”挡时，按正确使用方法测量电阻R x的阻值，指针位于图乙所示位置，则R x＝_________Ω.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确的使用方法再测上述R x，其测量结果与原结果相比将_________(填“变大”、“变小”或“不变”)．(3)某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示．①关于该欧姆表，下列说法正确的是_________．A．电阻刻度的零位在表盘的右端B．表盘上的电阻刻度是均匀的C．测量前，不需要红、黑表笔短接调零D．测量后，应将开关S断开②某同学进行如下操作：当R x未接入时，闭合开关S，将红、黑表笔分开时，调节可变电阻，使电流表满偏．当R x接入A、B表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x的阻值为_________．已知电流表的内阻为R g，电池的内阻为r，可变电阻接入电路的阻值为R.第二章第9节实验：练习使用多用电表一、选择题1．解析：欧姆表表盘不均匀且为反刻度，故C正确．答案：C2．解析：由欧姆原理图可知A选项错误；换挡后必须重新调零，B选项正确；由欧姆表原理I＝ERg＋r＋R＋R x，由于I与R x不成正比，C选项错误；由I＝ERg＋r＋R＋R x可知，R x＝∞时，I＝0，故D选项错误．答案：B3．解析：指针偏角极大，说明电阻值较小，应换小倍率才能使指针偏到中央位置附近，AC 正确．答案：AC4．解析：用多用电表欧姆挡测电阻时，测量前必须调零，测量完一个电阻再用来测其他电阻，换挡时必须重新调零，若不换挡，则不需要重新调零，故A选项错误；测量电阻时，应将电阻与其他元件断开，不能用手将两表笔与待测电阻两端捏在一起，这样会把人体电阻与待测电阻并联在一起，特别是测大电阻时误差很大，故B选项错误，C选项正确；D选项正确．答案：AB二、非选择题5．解析：(1)多用电表作为欧姆表使用，测电阻时，内部电池的正极和黑表笔相连，负极和红表笔相连，保证电流从黑表笔流出欧姆表，从红表笔流入欧姆表，图中b表笔和电流表的负接线柱相连，则表笔a为黑表笔，b为红表笔．(2)多用电表测电阻时读数是表盘示数与倍率的乘积，分析图2(a)可知，多用电表的读数为14×1 Ω＝14 Ω；电流表量程为60 mA，最小分度值为1 mA，估读一位，读数为53.0 mA；电阻箱各旋钮示数与对应倍率的乘积之和是电阻箱示数，读数为4×1＋6×0.1＝4.6 Ω.(3)根据欧姆表的工作原理可知，×1 Ω挡时，欧姆表的中值电阻R中＝R内＝15 Ω，此时外电路电阻为R外＝14 Ω，电流为I＝53.0 mA，根据闭合电路欧姆定律得，E＝I(R外＋R内)，代入数据解得，E≈1.54 V.答案：(1)黑 (2)14.0 53.0 4.6 (3)1.546．解析：(1)测量中不妥的有：①、③，理由是：①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路．(2)多用电表用欧姆挡测量时，如果指针偏转角度太大，说明所测电阻的阻值小，应当选用小量程进行测量；图中所示读数为12 Ω.答案：(1)①、③①用欧姆挡不能直接测量带电源电路的电阻；③用电流挡直接测量可能会造成电源短路(2)×1 127．解析：(1)使用前需要机械调零，旋动部件S.(3)测电阻时还需要红黑表笔短接，欧姆调零，旋动部件T，使指针对准电阻的0刻线．(4)当两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，必须让指针在中间刻度附近，所以要将倍率调大．原因是指针偏转小，则说明刻度盘值大，现在要指针偏大即刻度盘值要小，则只有调大倍率才会实现．所以正确顺序ADC．答案：(1)S (3)T 0刻线 (4)ADC8．解析：(1)利用欧姆表测电阻时，首先要看选择开关的档位，然后读取表盘指针示数，欧姆表指针示数与档位的乘积是欧姆表示数，本题中被测电阻的阻值为R x＝(7×100)Ω＝700 Ω.(2)根据欧姆表的工作原理分析，如图甲所示，设欧姆表电源电动势为E，内阻为r，满偏电流为I g，电流表内阻为R g，可调电阻为R，根据闭合电路欧姆定律得，I g＝Er＋Rg＋R，电源电动势变小，内阻变大，需要重新调节电阻R，使满偏电流I g不变，测量电阻R x时，I＝Er＋Rg＋R＋R x，则电流I变小，电流偏角变小，指针跟原来的位置相比偏左，欧姆表的示数变大，测量值大于真实值．(3)①分析图丙中的电路结构，该欧姆表通过并联电路测电阻，测量电阻前，开关S闭合，红、黑表笔断开，调节电阻R，使电流表满盘，当红、黑表笔短接时，被测电阻为零，此时电流表被短路，示数为零，指针在表盘最左侧，故A选项错误；被测电阻R x和电流表并联后，再和可调电阻R串联，根据闭合电路欧姆定律可知，被测阻值R x和电流I不是线性变化关系，表盘上的电阻刻度不均匀，故B选项错误；测量前，不需要红、黑表笔短接调零，故C选项正确；测量后，为了使电流表停止工作，节省电源能量，应将开关S断开，故D选项正确．故选CD．②被测电阻R x未接入时，闭合开关S，将红、黑表笔分开时，调节可变电阻，使电流表满偏，根据闭合电路欧姆定律得，I g＝Er＋Rg＋R；被测电阻R x接入时，电流表的指针指在表盘的正中央，根据闭合电路欧姆定律得，Ig 2＝Er＋Rg＋R·RxR＋Rx，联立解得，R x＝R＋r R gR＋r＋Rg.答案：(1)700 (2)变大 (3)①CD ② R＋r R g R＋r＋Rg。

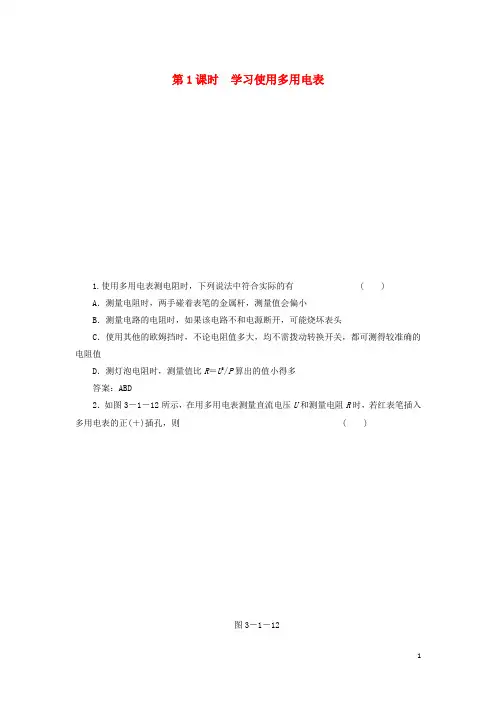

第1课时学习使用多用电表1.使用多用电表测电阻时，下列说法中符合实际的有 ( )A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多答案：ABD2．如图3－1－12所示，在用多用电表测量直流电压U和测量电阻R时，若红表笔插入多用电表的正(＋)插孔，则 ( )图3－1－12A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表答案：B3．用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( ) A．测量前必须调整定位螺丝，待指针指零，而且每测一次电阻都要重新调零B．每次换挡后必须电阻调零C．待测电阻如果是连接在某电路中，应把它与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，为此应用两个手分别将两个表笔与电阻两端紧紧捏在一起E．使用完毕应当拔出表笔，并把选择的多用开关旋到交流电压最高挡答案：AD4．用欧姆表“×10”挡测量一个电阻，调零后测量，发现指针偏角很小，下列判断和做法中正确的是 ( ) A．这个电阻阻值很大B．这个电阻阻值很小C．为了测量得更准些，应换用×1挡重测D．为了测量得更准些，应换用×100挡重测答案：AD5．一同学使用多用电表测量某一电阻R x的阻值，他在调好多用电表后，用“×100”挡测量，发现指针偏转过大，为了更准确地测量，他又进行了如下的操作．该同学的操作中错误的是 ( )A．把选择开关拨至“×1 k”挡B．把两表笔接触，然后用螺丝刀轻轻旋动定位螺丝，使指针为零C．把两表笔分别与R x的两端接触，为使它们接触良好，用双手捏住接触处D．把表笔从插孔中拔出，将多用电表放回原处答案：ABCD6．关于多用电表的使用，下列说法中正确的是 ( ) A．用电流挡测电流或用电压挡测电压前，必须检查机械零点B．用电阻挡测电阻前，不需要检查机械零点C．用电阻挡测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点D．用电阻挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大答案：A7．如图3－1－13所示为一电路板的示意图，a 、b 、c 、d为接线柱，a 、d 与220 V 的交流电源连接，a 、b 间和c 、d 间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b 、d 两点以及a 、c 两点间的电压均为220 V ，由此可知( ) A ．ab 间电路通，cd 间电路不通B ．ab 间电路不通，bc 间电路通C ．ab 间电路通，bc 间电路不通D ．bc 间电路不通，cd 间电路通答案：CD8．如图3－1－14所示，是多用电表的刻度盘，当选用量程为0～50 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为________mA ；若选用倍率为“×100”的电阻挡测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为________Ω.如果要用此多用电表测量一个约2.0×104 Ω的电阻，为了使测量比较精确，应选的欧姆挡是________(选填“×10”、“×100”或“×1 k”)．换挡结束后，实验操作上首先要进行的步骤是________．图3－1－14解析：从图中多用电表的电流刻度可以读出所测电流为30.8 mA ；从图中多用电表的电阻刻度可以读出示数为：15，所测电阻的阻值为：15×100 Ω＝1.5×103Ω.在测量电阻时，应使指针指在刻度盘的1/3～2/3范围，所以欧姆挡应选“×1 k”；换挡结束后，首先应对欧姆表进行调零．图3－1－13答案：30.8 1.5×103“×1 k”对欧姆表进行调零9．用多用电表进行了几次测量，指针分别处于a和b的位置，如图3－1－15所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．图3－1－1510．如图3－1－16甲所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20～30 Ω的定值电阻，测量的某些操作步骤如下：甲乙图3－1－16(1)①调节可调部件________，使电表指针停在______位置；②调节可调部件K，使它的尖端指向________位置；③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________位置．(2)在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示，该电阻的阻值为________Ω.解析：多用电表在使用前首先要进行“机械调零”，即测量前先检查电表的指针是否停在刻度盘左端的“0”位置，若不在“0”位置，则调节表盘下中间部位的调零螺丝，即图甲中的可调部件“S”，使指针停在刻度盘左端的“0”位置．测量电阻应将图中的选择开关K旋至欧姆挡的适当挡位．我们已经知道，测量时欧姆表的指针在表盘的中间部位时读数较为准确．由图可以看出，该欧姆表的表盘中值约为“20”，又待测电阻的阻值为20～30 Ω，所以应选“×1”挡，这样测量时就可使指针指在中间部位了．选好挡位后就要进行欧姆挡的调零，且每次换挡后都要重新进行调零．调零时将红、黑表笔接触，调节图中的“欧姆调零”旋钮T，使指针指在表盘右端电阻刻度的“0”位置．(2)由图乙表针位置读数为“20.0”，注意到选择开关置于“Ω×1 k”的倍率挡，所以所测电阻的阻值为20.0 kΩ.要搞清楚多用电表的各个旋钮的作用及调节的顺序．欧姆表表盘刻度的“中值”有着重要的意义，欧姆挡位的选择就是根据“中值”来确定的．答案：(1)①S “0”②“×1”挡③旋钮T “0”(2)20.0 k。

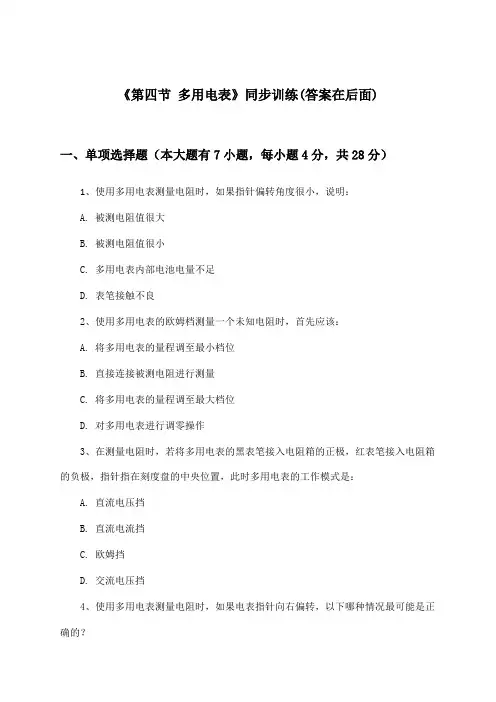

《第四节多用电表》同步训练(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、使用多用电表测量电阻时，如果指针偏转角度很小，说明：A. 被测电阻值很大B. 被测电阻值很小C. 多用电表内部电池电量不足D. 表笔接触不良2、使用多用电表的欧姆档测量一个未知电阻时，首先应该：A. 将多用电表的量程调至最小档位B. 直接连接被测电阻进行测量C. 将多用电表的量程调至最大档位D. 对多用电表进行调零操作3、在测量电阻时，若将多用电表的黑表笔接入电阻箱的正极，红表笔接入电阻箱的负极，指针指在刻度盘的中央位置，此时多用电表的工作模式是：A. 直流电压挡B. 直流电流挡C. 欧姆挡D. 交流电压挡4、使用多用电表测量电阻时，如果电表指针向右偏转，以下哪种情况最可能是正确的？A. 电阻值大于量程B. 电阻值小于量程C. 电阻值等于量程D. 电阻值接近零5、多用电表测电阻时，指针偏向正接线柱一侧，如果将选择开关旋至“×100”挡，应该采取的操作是：A、将两表笔短接，调零后再测量B、更换表笔C、换到“×10”挡测量D、换到“×1”挡测量6、用多用电表进行电阻测量时，指针指在表盘中间附近，此时电阻的阻值读数为：A、小于红、黑表笔间电阻的真实值B、等于红、黑表笔间电阻的真实值C、大于红、黑表笔间电阻的真实值D、无法确定7、使用多用电表测电阻时，为了保证测量结果的准确性，以下操作中正确的是（）A、指针位于表中右半部分，说明电表内部电路搭接良好B、表笔连接有误，但电流表指针正偏，说明电路接通，电流表电接良好C、在没有接入被测电阻时，指针应指在欧姆刻度0刻线附近，否则说明电表电路出现问题D、读数时视线应垂直于表盘，以避免视差带来的误差二、多项选择题（本大题有3小题，每小题6分，共18分）1、关于多用电表的正确使用方法，以下哪些说法是正确的？A. 使用多用电表测量电压时，应将表笔插入对应的电压测量插孔B. 使用多用电表测量电流时，应将表笔插入对应的电流测量插孔C. 测量完毕后，应将多用电表调至最高量程，以防误操作D. 测量电阻时，应确保电路断开，避免短路2、以下关于多用电表量程和量限的描述，哪些是正确的？A. 多用电表的量程是指电表能够测量的最大电压或电流值B. 多用电表的量限是指电表在某一量程下能够测量的最小电压或电流值C. 多用电表的量程和量限通常在同一量程下是一致的D. 使用多用电表时，应选择合适的量程，以保证测量结果的准确性3、关于多用电表的使用，下列说法正确的是：A. 使用多用电表测量电阻时，应该先将电路断电。

多用电表同步测试题一选择题1.如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300A ，内阻100g R .调零电阻最大值50R K ，串联的固定电阻050R .电池电动势 1.5E V ，用它测量电阻x R ，能准0R 确测量的阻值范围是A 、30K～80KB 、3K ～8KC 、300～800D 、30～802.用多用电表测直流电压U 和测电阻R 时，若红表笔插入多用表的（＋）插孔，则( )A.测U 时电流从红表笔流入多用表，测R 时电流从红表笔流出多用表B.测U 、R 电流均从红表笔流入多用表C.测U 、R 电流均从红表笔流出多用表D.测时U 电流从红表笔流出多用表，测R 时电流从红表笔流入多用表3.如图所示将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关至于欧姆档，用光照光敏电阻时，表针的偏角为；先用手掌挡住部分光线，表针的偏角为，则可判断（）Ａ．=Ｂ．＜Ｃ．＞Ｄ．不能确定4. 用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（）A.150R B. 1500R C. 1000＜R ＜1500D. 1500＜R ＜20005.实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多GREXR 红笔黑笔用电表转换开关拨到R ×100挡，分别测它们的正负电阻加以鉴别：测甲元件时，0.5R R K正反；测乙元件时，0.5R K正，100R K 反；测丙元件时，开始指针偏转到0.5K ，接着读数逐渐增大，最后停在100K 上.则甲、乙、丙三个元件分别是( )A.电容、电阻、二极管B.电阻、电容、二极管C.电阻、二极管、电容D.二极管、电阻、电容二、填空题6.有一内阻未知（约25K ~ 35K）、量程未知（约25V ~ 35V ），共有30个均匀小格的直流电压表○V ．（1）某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用表刻度盘上读出电阻刻度中间值为30．A ．请你将他们的实验电路连接起来．他们在实验过程中，欧姆档的选择开关拨至倍率“×_______”．B ．在实验中，同学读出电压表的读数为U ，欧姆表指针所指的刻度为n ，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．（2）若在实验过程中测得该电压表内阻为30K，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．标准电压表○V1：量程3V ，内阻3K 电流表○A ：量程0~3A ，内阻未知滑动变阻器：总阻值1K稳压电源E ：30V ，内阻不能忽略电键、导线若干A ．在右边方框中画出实验电路图图A-3B ．选用记录数据中任一组，写出计算量程的表达式g U = ______________．式中各字母的意义是：____________________________________________．7.如图A-3所示，一只黑箱有A 、B 、C 三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了红表笔接A AB BC C黑表笔接 BC A C A B测得阻值()100 10k 100 10.1k 90 190由表中的数据可以判定:（1）电阻接在______________两点间，阻值为_________________．（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________，反向阻值为______________．8.使用中值电阻为25（×1档）的多用电表测量两个定值电阻1R 和2R ，（已知1R 和2R 的阻值分别约为20和30K ,在下列各项操作中选出尽可能准确地测量各阻值、并符合多用电表使用规则的操作：多用红表黑表电压A.转动选择开关使其尖端对准“×1k”档B.转动选择开关使其尖端对准“×100”档C.转动选择开关使其尖端对准“×10”档D.转动选择开关使其尖端对准“×1”档E.转动选择开关使其尖端对准“OFF”档F.将两表笔分别接触R1两端，读出R1的阻值后，随即断开H.将两表笔短接，调整欧姆调零旋钮，使指针指到O欧姆位置。
