西峰育才中学物理实验报告班级： 时间： 指导教师： 实验学生名单：【实验内容】：多用电表的使用【实验目的】：学会使用多用电表测量电阻、二极管正负极、电压、电流【实验原理】：欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r E I +++=)(0 电流I 与x R 有一一对应关系，就可测出不同的电阻。
可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。
可画出其内部结构如图2所示：【注意事项】：因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。
测电阻时，用的是表内的电池，待测电阻必须与电源断开；测电压和电流时，不用表内电池，多用电表必须按照电压表和电流表的接法接入电路。
【实验过程及数据记录】：1、测量定值电阻：（1）、将多用电表的 、 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档。
（2）、试测一下桌面上的电阻，根据指针所指示的位置，判断目前所选的 是否合适，然后将选择开关调到合适的位置。
（3）、将两个表笔 在一起，调节 旋钮，直至指针指到 侧0位置。
（4）、测量电阻并读出数据。
R= Ω图1 图2（5）、如果测量另一电阻时改变了量程，必须重新进行。
2、测量二极管的正反向电阻：（1）、将多用电表选择开关调至档，并选择×10或×100的档位。
（2）、将两个表笔在一起，调节旋钮，直至指针指到侧0位置。
（3）、用右手像握筷子那样抓住两表笔，接触到左手拿的二极管两端的电极。
（4）、测量出二极管的电阻并读出数据。
R= Ω，说明现在连接黑表笔的是二极管的极。
（5）、将多用电表选择开关调至×100或×10的档位。
并将二极管电极颠倒，重新测量。

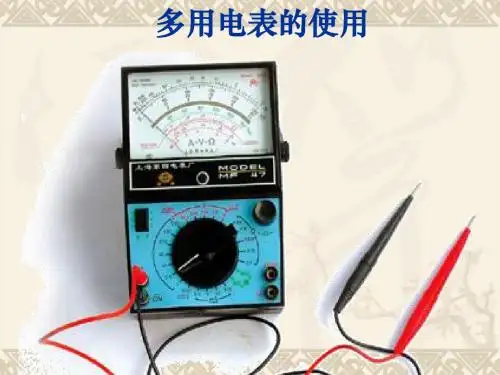

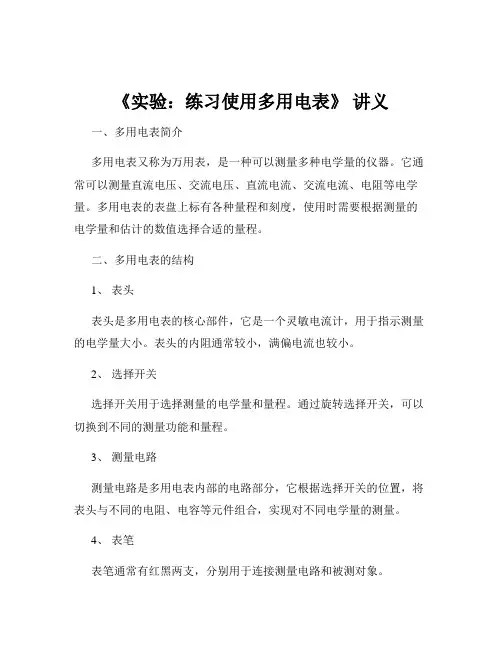

《实验：练习使用多用电表》讲义一、多用电表简介多用电表又称为万用表，是一种可以测量多种电学量的仪器。
它通常可以测量直流电压、交流电压、直流电流、交流电流、电阻等电学量。
多用电表的表盘上标有各种量程和刻度，使用时需要根据测量的电学量和估计的数值选择合适的量程。
二、多用电表的结构1、表头表头是多用电表的核心部件，它是一个灵敏电流计，用于指示测量的电学量大小。
表头的内阻通常较小，满偏电流也较小。
2、选择开关选择开关用于选择测量的电学量和量程。
通过旋转选择开关，可以切换到不同的测量功能和量程。
3、测量电路测量电路是多用电表内部的电路部分，它根据选择开关的位置，将表头与不同的电阻、电容等元件组合，实现对不同电学量的测量。
4、表笔表笔通常有红黑两支，分别用于连接测量电路和被测对象。
三、多用电表的使用方法1、机械调零在使用多用电表之前，需要先进行机械调零。
方法是用螺丝刀调节表盘下方的机械调零旋钮，使指针指在零刻度线处。
2、选择量程根据被测电学量的大致范围，选择合适的量程。
如果不能确定测量值的范围，应先选择较大的量程进行测量，然后根据测量结果再选择合适的量程进行精确测量。
3、测量直流电压（1）将选择开关旋转到直流电压挡，并选择合适的量程。
（2）将红表笔接在高电位处，黑表笔接在低电位处。
（3）读取表盘上的示数，注意量程和刻度。
4、测量交流电压（1）将选择开关旋转到交流电压挡，并选择合适的量程。
（2）表笔的接法与测量直流电压相同。
（3）读取表盘上的示数。
5、测量直流电流（1）将选择开关旋转到直流电流挡，并选择合适的量程。
（2）将多用电表串联在被测电路中，使电流从红表笔流入，从黑表笔流出。
（3）读取表盘上的示数。
6、测量电阻（1）将选择开关旋转到电阻挡，并选择合适的量程。
（2）进行欧姆调零。
将红黑表笔短接，调节欧姆调零旋钮，使指针指在电阻刻度线的零刻度处。
（3）将表笔分别接触被测电阻的两端，读取表盘上的示数。
注意乘以所选量程的倍数。
多用电表的使用实验报告多用电表的使用实验报告引言：电表是用来测量电能消耗的仪器，广泛应用于家庭、工业和商业领域。
为了更好地理解电表的使用和原理，我们进行了一系列实验。
本报告将详细介绍实验的目的、方法、结果和结论，并探讨多用电表在不同场景中的应用。
实验目的：1.了解电表的基本原理和工作机制；2.掌握电表的正确使用方法；3.研究多用电表在不同电路中的测量效果。
实验方法：1.准备实验所需材料：多用电表、电源、电阻、电容等；2.搭建不同电路实验模型，包括串联电路、并联电路和混合电路；3.根据实验模型的要求，调整电源电压和电阻、电容的数值；4.使用电表测量电压、电流和功率。
实验结果与分析：1.串联电路实验：在串联电路实验中，我们使用多用电表分别测量了不同电阻下的电流和电压。
通过实验数据的对比，我们发现电流在串联电路中保持不变，而电压则根据电阻的变化而相应改变。
这与串联电路的特性一致。
2.并联电路实验：在并联电路实验中，我们同样使用多用电表测量了不同电阻下的电流和电压。
与串联电路不同的是，电压在并联电路中保持不变，而电流则根据电阻的变化而相应改变。
这也符合并联电路的特性。
3.混合电路实验：在混合电路实验中，我们将串联电路和并联电路结合起来，使用多用电表测量了不同电阻下的电流和电压。
实验结果显示，电流和电压的变化与电路中的串联和并联元件有关。
这进一步验证了电路中元件的连接方式对电流和电压的影响。
结论：通过以上实验，我们深入了解了电表的基本原理和使用方法。
多用电表在不同电路中的测量效果也得到了验证。
串联电路中电流保持不变，而电压根据电阻的变化而改变；并联电路中电压保持不变，而电流根据电阻的变化而改变。
混合电路中，电流和电压的变化与电路中的串联和并联元件有关。
在实际应用中，多用电表被广泛用于家庭、工业和商业领域的电能计量。
它不仅可以帮助我们了解电路的性质，还可以帮助我们节约能源和管理电力消耗。
因此，掌握电表的正确使用方法和理解其原理对我们来说是非常重要的。
《实验：练习使用多用电表》讲义一、实验目的1、了解多用电表的基本构造和工作原理。
2、掌握多用电表测量电压、电流和电阻的方法。
3、学会正确使用多用电表进行测量，并能对测量结果进行准确读数和误差分析。
二、实验原理多用电表是一种可以测量多种电学量的仪器，它通常由表头、测量电路和转换开关等部分组成。
表头是一个灵敏电流计，其满偏电流 Ig 和内阻 Rg 是固定的。
通过测量电路的设计，可以将表头改装成不同量程的电压表、电流表和欧姆表。
当多用电表作为电压表使用时，它实际上是一个串联了大电阻的电流表。
测量电压时，多用电表与被测电路并联，通过表头和串联电阻的分压作用，使表头的电流与被测电压成正比，从而实现电压的测量。
当多用电表作为电流表使用时，它实际上是一个并联了小电阻的电流表。
测量电流时，多用电表与被测电路串联，通过表头和并联电阻的分流作用，使表头的电流与被测电流成正比，从而实现电流的测量。
当多用电表作为欧姆表使用时，它内部有一个电源和一个调零电阻。
测量电阻时，多用电表与被测电阻串联，通过测量流过被测电阻的电流来确定电阻的大小。
当红黑表笔短接时，调节调零电阻使表头满偏；当红黑表笔接被测电阻时，表头的电流与被测电阻成反比，从而实现电阻的测量。
三、实验器材多用电表、直流电源、电阻箱、定值电阻、导线若干四、实验步骤1、观察多用电表的表盘和转换开关，了解各量程和测量功能。
2、机械调零：使用前，检查表针是否停在左端“0”位置。
若不在，用螺丝刀调节表盘下方的机械调零旋钮，使表针指零。
3、选择测量挡位和量程：根据被测电学量的大小和性质，选择合适的测量挡位和量程。
例如，测量直流电压时，选择直流电压挡，并根据估计的电压大小选择合适的量程；测量电阻时，选择欧姆挡，并选择合适的倍率。
4、测量直流电压：将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。
读取表盘上电压的示数，注意选择的量程和对应的刻度。
5、测量直流电流：将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。
实验：练习使用多用电表长兴三中杨云华（一）实验目的：（1）学会正确使用多用电表测量电压与电流(2)学会正确使用多用电表测量二极管的正、反向电阻，知道二极管的导电特性（二）实验原理：1．多用表的使用测量电阻两端的电压用档，测量电路中的电流用档，测量电阻用．档. 为了使用方便，将这三种表组合在一起，这就是常用的多用表．多用电表的上半部分为，下半部分为，周围标有测量功能的区域及量程．多用表测量前应．如果没有，应用螺丝刀轻轻旋动表盘下中间处的，使指针指零(机械调零)．使用多用表测电阻时，要先，看表针是否指在右端“0”欧姆处，如果没有，应调节使表针指在右端“0”欧姆处．(欧姆调零)由于多用表含有多个电流、电压测量量程及多个电阻测量倍率．在读数时一定要根据量程(倍率)和示数得出正确读数．（注意：①测电流、电压时，旋钮所指数值代表量程；测电阻时，旋钮所指数值代表倍率。
②读数时，指针指在中间刻度附近时，读数最准确。
）2．晶体二极管的单向导电性二极管是用半导体材料制成的电子元件．二极管有二根引线，一根叫，一根叫．二极管具有导电性．给二极管加上正向电压(如图甲所示)，二极管的电阻，像一个接通的开关；给二极管加上反向电压(图乙)，二极管的电阻变得，像一个断开的开关．（三）实验器材：多用电表、小灯泡、电池、电键、导线（若干）、二极管（四）实验过程、步骤及注意事项：1、认识多用电表面板2、利用多用电表测量小灯泡上的电压(1)将电源、滑动变阻器、小灯泡、开关、导线连成图中下面的串联电路，使变阻器连入电阻阻值．(2)闭合开关，调节变阻器滑片使灯泡亮度适当．(3)将多用电表的选择开关旋到挡的适当量程．用两表笔分别接触灯泡两端的接线柱，如图所示(注意红表笔接触点的电势应比黑表笔接触点电势高)，根据表盘上相关量程的直流电压标度读出读数，即为小灯泡两端的电压．3、用多用电表测量通过小灯泡的电流(1)仍利用实验2的电路．在灯泡正常发光后将开关断开．再将小灯泡一个接线柱上的导线卸开．(2)将多用电表的选择开关旋到挡的适当量程．将多用电表串联在刚卸开的电路中。
实验四多用电表的使用导学案【学习目标】1．通过对多用电表电路图的等效分析，初步了解多用电表的原理．2．通过对多用电表的实际操作，学会使用多用电表．3．通过多用电表原理的学习，体会等效思维方法在科学研究中的作用．【自主学习】一、多用电表的原理1．简单的多用电表原理图如图所示，是简化的多用电表电路图．它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成．其中1、2为测量端，3、4为测量端，5为测量端．测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测物理量相应的测量端．使用时，电路只有一部分起作用．转换开关接1或2时测直流电流，接3或4时测直流电压，接5时，测电阻．2．外部结构名称如下图是一种多用电表外形图，表的上半部分为，下半部分是，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的或欧姆表电路就被接通．在不使用时，应把选择开关旋到挡，或交流电压最高挡．3．多用电表电阻挡原理(1)内部构造：由、、三部分组成．(2)原理：欧姆表是依据制成的，简单结构如右图所示．当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝ .改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的值，就可以从刻度盘上直接读出被测电阻的阻值．二、操作实践——练习使用多用电表1．使用多用电表测量电压(1)选择直流电压挡合适的． (2)将电表与被测电路．2．使用多用电表测量电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表在电路中．(3)读数时，首先要认清刻度盘上的．3．用多用电表测电阻(1)要将选择开关扳到挡上，此时红表笔连接表内电源的极，黑表笔连接表内电源的极．选好量程后，先，然后测量．测量完毕，应把选择开关旋转到挡．(2)用多用电表测电压测电流及测电阻时，电流从表笔流入电表，从表笔流出电表．【例题精讲】例题一：一只多用电表的测量电阻部分共分×1、×10、×100、×1 k四挡，表面电阻刻度如下图(a)所示，某学生用这只多用电表来测一个电阻的阻值，他选择×100挡，并按使用规则正确的调整好了多用电表、测量时表针的偏转如下图所示(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是________(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①________，②________，③________，④________，⑤________.(填步骤前的字母序号)A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关放置到交流电压的最高挡D．在两表笔分离的情况下，调节电表的指针定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上例题二：(1)用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________连接到被测电路中．若测电压时，应把选择开关旋至标有________处．并把多用电表与被测电路________联．测直流电压和电流时，都必须把红表笔接在________处，即电流会从________笔流进．(2)如下图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置，①将多用电表选择开关置于“×1”挡，Ⅰ的示数________ Ω，Ⅱ的示数________ Ω.②将选择开关置于直流“50 V”挡，Ⅰ的示数为________ V．Ⅱ的示数为________ V，Ⅲ的示数为________ V.③选择开关置于直流“250 V”挡时，Ⅰ示数为________ V．Ⅱ的示数为________ V.【课堂练习】1．有关欧姆表的使用，下列说法中正确的是( )A．更换测量挡时，需要重新欧姆调零B．测量电阻时，表的指针偏转角度越大，误差就越小C．使用完毕应将选择开关旋至交流电压最高挡或“OFF”挡D．如果指针相对电流零刻度偏转太小，应改用大量程测量2．右图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的( )3．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________ Ω.4．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．。
