7练习使用多用电表实验报告

姓名班级实验台号实验课题实验原理实验器材物理实验报告单（示例七）实验目的多用电表，干电池两节，开关一只，（3.0V，0.8A）的小灯泡一只，导线若干，二极管一只，小螺丝刀一把。

（选修3-1,§2.9）练习使用多用电表1．练习使用多用电表。

2．学会用多用电表测量电路中的电流、电压、电阻的方法。

实验日期（二）用多用电表测量通过小灯泡的电流 将多用电表的选择开关旋至直流电流100mA挡。

将多用电表接入图2所示电路中，如图3所示，注意电流应从红表笔流入电表。

闭合开关，从表盘上读数，I =87mA，就是通过小灯泡的电流。

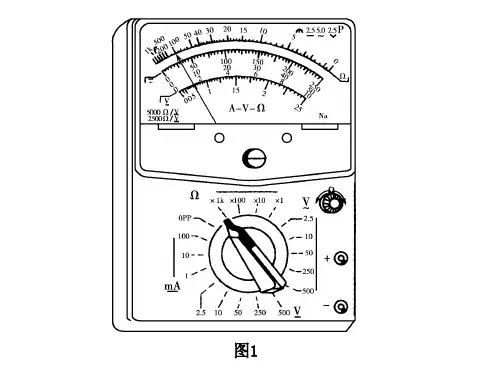

（三）用多用电表测量二极管的正反向电阻认真观察图1多用电表的外形，认识选择开关的测量项目及对应的量程；检查指针是否停在表盘左端的零刻度线上，若不指向左端的零刻度线，应用小螺丝刀进行机械调零，然后将红、黑表笔分别插入“+”、“-”插孔。

（一）用多用电表测小灯泡的电压用干电池、开关、导线和小灯泡组成如图2所示的电路。

将多用电表的选择开关旋至直流电压2.5V挡。

闭合开关，用两表笔分别接触灯泡两端的接线柱，然后读数，U =1.5V，就是小灯泡两端的电压。

1．多用电表测电阻的一般步骤：（1）选挡：先估计被测电阻大小，将选择开关旋至对应的挡位。

例如二极管的正向电阻为几十欧姆，因此，需要将选择开关旋至“×10Ω”挡；二极管的反向电阻为几千欧姆，则需要将选择开关旋至“×100Ω”挡。

（2）调零：将多用表的红、黑表笔短接，旋转欧姆挡的调零旋钮，使指针指在右端零电阻处，若调零旋钮右旋到底也不能调零，应更换表内的电池。

（3）测量读数：将表笔接在被测电阻两端，读出刻度盘上的电阻值，随即断开表笔。

注意测量电阻时应将被测电阻与其它元件或电源断开，手不能接触表笔的金属部分。

实验步骤及结论实验教师签名批阅日期 测量时，若发现指针偏转角度过小，说明被测电阻较小，为了减小误差，应将选择开关旋至低倍率挡，再次调零并进行测量；若指针偏转角度过大，应将选择开关旋至高倍率挡；因为欧姆表指针指在中值附近时，读数误差较小。

实验报告：练习使⽤多⽤电表实验报告：练习使⽤多⽤电表⾼⼆（）班姓名：座号：【实验⽬的】1、了解多⽤电表的构造和原理，掌握多⽤电表的使⽤⽅法．2、使⽤多⽤电表测电压、电流及电阻．3、会使⽤多⽤电表探索⿊箱中的电学元件．【实验原理】⼀、欧姆表原理(多⽤电表测电阻原理)1、构造：如图所⽰，欧姆表由电流表G 、电池、调零电阻R 和红、⿊表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、⼯作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x .3、刻度的标定：红、⿊表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这⼀过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图⼄)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．三、多⽤电表1、多⽤电表可以⽤来测量电流、电压、电阻等，并且每⼀种测量都有⼏个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项⽬和量程．3、多⽤电表⾯板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插⼊“＋”插孔，⿊表笔插⼊“－”插孔)．四、⼆极管的单向导电性1、晶体⼆极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所⽰．2、晶体⼆极管具有单向导电性(符号上的箭头表⽰允许电流通过的⽅向)．当给⼆极管加正向电压时，它的电阻很⼩，电路导通，如图⼄所⽰；当给⼆极管加反向电压时，它的电阻很⼤，电路截⽌，如图丙所⽰．3、将多⽤电表的选择开关拨到欧姆挡，红、⿊表笔接到⼆极管的两极上，当⿊表笔接“正”极，红表笔接“负”极时，电阻⽰数较⼩，反之电阻⽰数很⼤，由此可判断出⼆极管的正、负极．*注意事项：（1）因为表头是多⽤的，⽽电流必须从其正接线柱流⼊，表内⼜有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，⽽⿊表笔与电池正极相连。

《实验：练习使用多用电表》讲义一、实验目的1、了解多用电表的基本结构和功能。

2、掌握多用电表测量电压、电流和电阻的方法。

3、学会正确读取多用电表的测量数据。

二、实验原理多用电表是一种可以测量多种电学量的仪器，它由表头、测量电路、转换开关等部分组成。

表头通常是一个灵敏电流计，通过测量流过表头的电流来反映所测量的电学量的大小。

测量电压时，多用电表内部串联了不同的电阻，与表头构成分压电路，根据分压原理测量不同量程的电压。

测量电流时，多用电表内部并联了不同的电阻，与表头构成分流电路，根据分流原理测量不同量程的电流。

测量电阻时，多用电表内部有电源、表头和调零电阻等组成的测量电路，通过测量流过被测电阻的电流来确定电阻的阻值。

三、实验器材多用电表、直流电源、电阻箱、定值电阻、导线若干。

四、实验步骤1、观察多用电表的表盘和转换开关认识表盘上的刻度线，包括电压刻度线、电流刻度线和电阻刻度线。

了解转换开关的功能，明确不同量程对应的测量项目。

2、机械调零用螺丝刀调节多用电表的机械调零旋钮，使指针指在零刻度线位置。

3、测量直流电压将转换开关拨到直流电压挡合适的量程。

将红、黑表笔分别接触直流电源的正、负极，读取电压值并记录。

4、测量直流电流将转换开关拨到直流电流挡合适的量程。

断开电路，将红、黑表笔串联在电路中，闭合电路，读取电流值并记录。

5、测量电阻先将红、黑表笔短接，调节调零旋钮，使指针指在电阻刻度线的零刻度处（欧姆调零）。

选择合适的量程，将表笔接触被测电阻的两端，读取电阻值并记录。

6、测量电阻箱的电阻值改变电阻箱的阻值，用多用电表测量并与电阻箱的示数进行比较。

五、注意事项1、测量前，必须根据被测物理量的大小选择合适的量程，若无法估计，则应先选择较大的量程，然后根据测量结果再选择合适的量程重新测量。

2、测量电阻时，必须先将被测电阻与电源断开，且双手不能同时接触表笔的金属部分，以免测量结果不准确。

3、测量完毕，应将转换开关拨到交流电压最高挡或“OFF”挡。

7 学生实验：练习使用多用电表[学习目标] 1.知道欧姆表测量电阻的原理，了解欧姆表的内部结构和刻度特点.2.知道多用电表的测量功能，学会用多用电表测量电压、电流和定值电阻.3.学会用多用电表判断二极管的正、负极．一、欧姆表的原理1．欧姆表的构造：表头、电源和可变电阻三部分组成． 2．原理：依据闭合电路欧姆定律制成，由电流表改装而成．3．测量原理如图1所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流为I ，则R x ＝E I－(r ＋R g ＋R 0)．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．图1二、多用电表的构造和原理1．多用电表由表头、电流测量电路、电压测量电路、电阻测量电路以及转换开关S 等组成． 如图2所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．图22．外形构造(如图3所示)图3(1)表头①多用电表的上半部是表头，表盘最下一行是交流电压表的刻度，最上面一行是欧姆表的刻度，这两个刻度是不均匀的，其余刻度是均匀的，共用一条刻度线，但标有不同的数值．②表头的下部有一个定位螺丝S，使用前应先检查指针是否指在左边“0”刻度线处，如有偏差，则用小螺丝刀旋动定位螺丝，使指针回到“0”刻度线处．(2)选择开关选择开关位于多用电表的下半部的中心部位，分为直流电压(V)、交流电压()、直流电流(A)、电阻(Ω)四个区域，每个区域又有着若干个量程或倍率．(3)电阻挡的调零旋钮T.(4)两个插孔．测量时，红表笔要插入＋插孔、黑表笔要插入－插孔，并通过转换开关接入与待测量相应的测量端．三、练习使用多用电表1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．(3)注意：①测电阻必须把待测电阻隔离．②合理选择量程，使指针尽可能指在中值附近．③如果指针偏转角度过小，则在表盘左侧刻度密集处，则应更换较大的倍率重新测量．④切记换挡需重新进行欧姆调零．⑤读数时应乘以相应的倍率．⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．4．用多用电表判断二极管的正、负极(1)认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为负极．图4特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)．(2)判断二极管的正、负极①选择电阻挡的适当量程，让两表笔分别接触二极管的两根引线，测出电阻值．②变换两表笔位置，再次与二极管的两根引线接触，测出电阻值．③电阻较小时接触黑表笔的一端是正极，另一端是负极．5．注意事项(1)使用前要观察指针是否指在左侧“0”刻度线处，否则要进行机械调零．(2)电流进出电表的流向都是从红表笔流入，从黑表笔流出．(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．(4)各项测量完成后都应将选择开关旋至“OFF”处或交流电压的最大量程处，长期不用应把表内电池取出.一、欧姆表测电阻的原理1．原理如图5所示图5当两表笔间接测量电阻R x 时(如图丙所示)由闭合电路欧姆定律得I ＝E r ＋R g ＋R 0＋R x得R x ＝E I －(R 0＋r ＋R g )，因R x 与I 不成正比，所以欧姆表的刻度不均匀． 当R x ＝r ＋R g ＋R 0＝R 内时，电流I ＝E R x ＋R 0＋R g ＋r ＝I g 2，此时电流表指在刻度盘的中央，该电阻叫中值电阻．2．欧姆表表盘的刻度标注刻度标注方法 标注位置 “0 Ω” 红、黑表笔短接，调节调零旋钮，使指针满偏，被测电阻R x ＝0满偏电流I g 处 “∞” 红、黑表笔不接触，表头指针不偏转，被测电阻R x ＝∞电流为零处 中值电阻 R x 中＝r ＋R 0＋R g ＝r 内 刻度盘正中央“R x ”红、黑表笔接R x ，I x ＝E (r ＋R 0＋R g )＋R x ，R x 与I x 一一对应与R x 对应电流I x 处3.欧姆表刻度盘特点 (1)I 与R x 不成比例，欧姆表的刻度不均匀．(2)欧姆表偏角(偏角是指相对零电流位置或左端的“0”刻度而言的)越大，表明被测电阻阻值越小．例1 若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为______ Ω.待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为________ Ω.若指针指在满刻度的34处，则待测电阻的阻值为________ Ω.答案 300 300 100解析 将红、黑表笔短接，调节调零电阻的阻值，当电流表指针满偏时I g ＝E R g ＋r ＋R 0， 欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300 Ω. 当电流为12I g 时，有12I g ＝E R 内＋R x 1， 即R 内＋R x 1＝2E I g＝600 Ω，故R x 1＝300 Ω. 当电流为34I g 时，有34I g ＝E R 内＋R x 2， 即R 内＋R x 2＝4E 3I g＝400 Ω， 故R x 2＝100 Ω.针对训练 把一量程6 mA 、内阻100 Ω的电流表改装成欧姆表，电路如图6所示，现备有如下器材：图6A ．电源E ＝3 V(内阻不计)；B ．变阻器0～100 Ω；C ．变阻器0～500 Ω；D ．红表笔；E ．黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA 刻度处换成电阻刻度，其电阻值应为________；电流表3 mA 刻度处换成电阻刻度，其电阻值应为________．答案 (1)C (2)N M (3)1 000 Ω 500 Ω解析 (1)两表笔直接接触时，调节变阻器的阻值使电流达到满偏，则有I g ＝E R g ＋R 0，解得R 0＝400 Ω，故变阻器应选C.(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M 端．(3)电流I＝2 mA时，有I＝ER g＋R0＋R x，解得R x＝1 000 Ω.电流I′＝3 mA时，有I′＝ER g＋R0＋R x′，解得R x′＝500 Ω.二、多用电表测电流、电压和电阻例2在“练习使用多用电表”的实验中：(1)某同学连接的电路如图7所示．图7①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是______的阻值；③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若________．A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源) (2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2串联的总电阻．③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A 错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B 错误；选择开关对应“×10”倍率，指针位于20与30正中间时，测量值应小于250 Ω，C 错误；电池使用时间太久，电动势减小，内电阻变大，虽然完成调零，但测量值将比真实值偏大，D 正确．三、多用电表的读数1．读数时要注意读表盘上的哪条刻度线：欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．2．电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．例3 如图8所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图8(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是_____(选填“×10”“×100”或“×1 k ”)．(2)用此多用电表进行测量，当选用量程为50 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为______ mA ；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V 的电压挡测量电压时，表针也指于图示位置，则所测电压为_____ V. 答案 (1)1.5×103 ×1 k (2)30.8(30.7～30.9都正确) 154 (3)6.2解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k ”的欧姆挡．(2)选50 mA 电流挡，则每一小格表示1 mA ，测量的精确度为1 mA ，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.8 mA ；选择量程为250 mA 的电流挡，则每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1 mA(此时为15估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时估读)，指针对应的读数为6.2 V.应为12四、测量二极管的正、反向电阻判断二极管的极性例4某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数．(5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关旋转到________位置．答案(3)短接(4)红黑(5)中央(6)“OFF”挡或交流电压最高挡五、用多用电表判断电路故障1．电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．2．欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路．例5在如图9所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图9(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合的情况下，若测得5、6两点间的电压接近电源的电动势，则表明_______可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤：_____________________________________________________________________________. 答案 (1)电压 欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻，若电阻为无穷大，表明小灯泡有故障．解析 (1)用多用电表欧姆挡测电阻时必须将其从电路中断开，在连接点1、2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．(2)在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．(3)把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的.1．(多选)欧姆表的内部电路如图10所示，已知电流计的电阻为R g ，滑动变阻器接入电路的阻值为R 0，电源的电动势和内阻分别为E 、r .下列说法正确的是( )图10A ．欧姆表的工作原理是闭合电路的欧姆定律B ．电路图中左侧的表笔为黑表笔C ．欧姆表表盘的最左端为欧姆“0”刻度D ．欧姆表表盘的中间刻度值为R 中＝r ＋R g ＋R 0答案 AD解析 欧姆表是根据闭合电路的欧姆定律制成的，A 正确；电流从黑表笔出，红表笔进，B错误；“∞”刻度在刻度盘的左端，C 错误；当欧姆表指针指在中间位置时，I g 2＝E R 0＋R g ＋r ＋R x ，I g ＝E R 0＋r ＋R g，所以R x ＝R g ＋R 0＋r ，即中间刻度值为R 中＝r ＋R g ＋R 0，D正确．2．把一个满偏电流为3 mA 的电流表改装成欧姆表，其中电源电动势为3 V ．在测电阻时，电流表指针指在表盘上2 mA 处，在改成相应的电阻刻度时，应是( )A ．250 ΩB ．500 ΩC ．1 000 ΩD ．1 500 Ω答案 B解析 当电流表满偏时，欧姆表的内阻为R 内＝E I g ＝33×10－3Ω＝1 000 Ω，当电流表指针指在表盘上2 mA 处时，整个回路的电阻R x ＋R 内＝E I ＝32×10－3Ω＝1 500 Ω，所以R x ＝500 Ω，选项B 正确．3．如图11所示，一多用电表的选择开关指在电阻“×1”挡，此时的测量值为________；选择开关指在直流250 V 电压挡，此时的测量值为________，选择开关指在直流10 V 电压挡，测量值应该为______，选择开关指在直流100 mA 电流挡，测量值应该为________．图11答案 4 Ω 200 V 8.0 V 80 mA4．小明用多用电表测某一电阻，他选择欧姆挡“×100”，用正确的操作步骤测量时，发现指针位置如图12中虚线所示．图12(1)为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：A ．将选择开关转至________(填“×1”“×10”或“×1 k ”)挡；B ．将红、黑表笔短接，进行________(填“欧姆调零”或“机械调零”)．(2)重新测量后，刻度盘上的指针位置如图中实线所示，则测量结果是________ Ω. 答案 (1)×10 欧姆调零 (2)1305．某照明电路出现故障，其电路如图13甲所示，该电路用标称值12 V 的蓄电池做电源，导线与其接触完好，维修人员使用已经调好的多用电表直流50 V 挡检测故障，他将黑表笔接在c 点，用红表笔分别探测电路的a 、b 点．图13(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________ V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．答案(1)11.5(11.4～11.6均可)蓄电池(2)小灯1．以下是欧姆表原理的电路示意图，正确的是()答案 C解析选项B的欧姆表中没有可调电阻，B错；选项A、D电流表的负极接到了电源的正极，A、D错；红表笔应接电源的负极，黑表笔应接电源的正极，C对．2．(多选)下列关于多用电表欧姆挡的说法，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度线越疏B．红表笔是与表内的电源正极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案CD解析由I＝Er＋R＋R g＋R x，电流I与对应的待测电阻阻值R x不成正比，电阻的刻度线是不均匀的，刻度值越大处刻度线越密，故A错误；在欧姆表内部黑表笔接的是电源的正极，故B错误；测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻，故C正确；当指针指在刻度盘的中间刻度附近时，测量的数据误差最小，所以为了减小误差，应尽量使指针指在中间刻度附近，故D正确．3．图1中关于多用电表的使用，下列操作正确的是()图1A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量答案 B解析测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，A项错误；测电阻时，应将电阻从电路中隔离出来，C项错误；由于黑表笔接的是内部电源的正极，所以测二极管的反向电阻时，红表笔应接二极管的正极，D项错误．4．(多选)(2021·辽宁省实验中学高二上月考)在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，正确的判断和做法是()A．这个电阻阻值较小B．为了把电阻测得更准确一些，应换用“×1”挡，重新测量C．为了把电阻测得更准确一些，应换用“×1 k”挡，重新测量D．换挡之后不需要欧姆调零，可直接测量答案AB解析因为欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，说明电阻阻值较小，为了准确测量，应换用小挡位，A、B正确，C错误；换挡之后需进行欧姆调零，D错误．5．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω答案 A解析 设欧姆表的内阻为R 内，由闭合电路欧姆定律知：3×10－3 A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ，又1×10－3 A ＝E R 内＋R x，所以R x ＝1 000 Ω，故选A.6．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x ，以下给出的是可能的操作步骤，其中S 为选择开关，P 为欧姆调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________．a ．旋转S 使其尖端对准欧姆挡×1 kb ．将两表笔分别连接到被测电阻的两端，读出R x 的阻值后，断开两表笔c ．旋转S 使其尖端对准欧姆挡×100d ．将两表笔短接，调节P 使指针对准刻度盘上欧姆挡的零刻度，断开两表笔e ．旋转S 使其尖端对准交流500 V 挡，并拔出两表笔根据图2所示指针位置，此被测电阻的阻值约为________Ω.图2(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________．A ．测电阻时如果指针偏转角过大，应将选择开关拨至倍率较小的挡位，重新调零后测量B ．测量电路中的某个电阻，应该把该电阻与电路断开C ．测量阻值不同的电阻时都必须重新调零D ．测量结束后，应把选择开关拨到OFF 挡或交流电压最高挡答案 (1)adbe 1.5×104 (2)ABD7．某实验小组的同学利用如图3所示电路进行实验，使用的器材有：多用电表、电压表(量程5 V ，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干．图3(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，________________；(2)将图中多用电表的红表笔和__________(选填“1”或“2”)端相连，黑表笔连接另一端；(3)若多用电表挡位调到电阻“×100”挡测量，指针偏转角度过小，应换________挡(选填“×10”或“×1 k”)；(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图4甲所示，这时电压表的示数如图乙所示．多用电表和电压表的读数分别为____________和______________．图4答案(1)进行欧姆调零(2)1 (3)×1 k(4)15 kΩ 3.60 V解析(1)欧姆表使用前一定要进行欧姆调零．(2)电流从红表笔流入多用电表，从黑表笔流出多用电表；电流从电压表正接线柱流入，故红表笔接“1”，黑表笔接“2”．(3)欧姆表的指针偏角过小，说明待测电阻的阻值较大，即所选的倍率过小，应选择大一挡的倍率，所以应该换用“×1 k”挡．(4)欧姆表读数＝倍率×表盘读数，即1 k×15 Ω＝15 kΩ；电压表最小分度为0.1 V，故读数为3.60 V.8．多用电表表头的示意图如图5所示，在正确操作的情况下：图5(1)若选择开关的位置如图所示，则测量结果为______ Ω.(2)若选择开关的位置如箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________.A．重新机械调零B．重新欧姆调零C．调到“×1 kΩ”倍率D．调到“×10 Ω”倍率E．红、黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值(3)测量结束后，应将选择开关拨到______________________________________________．(4)无论用多用电表进行何种测量(限于直流)，电流都应该从_________(填“红”或“黑”)色表笔经________(填“正”或“负”)插孔流入电表．答案(1)3 400(2)CBE(3)OFF挡或交流电压最高挡(4)红正解析(1)题图所示指针读数为34 Ω，又因欧姆挡倍率为“×100”，故测量结果为34 Ω×100＝3 400 Ω.(2)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，说明指针示数偏大，所选倍率太小，为准确测量电阻，应调到“×1 kΩ”倍率，然后进行欧姆调零，再测电阻阻值，故步骤应该依次为CBE.(3)测量结束后，应将选择开关拨到OFF挡或交流电压最高挡．(4)无论用多用电表进行何种测量(限于直流)，电流都应该从红色表笔经正插孔流入电表．9．在如图6所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V0.3 A”．闭合开关S后，无论怎样移动滑片P，A、B灯都不亮．图6(1)①用多用电表的直流电压挡检查故障，量程应该选________．A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是________．A．B灯丝断路B．A灯丝断路C．d、e间断路D．B灯被短路(2)接着用多用电表测小灯泡的电阻．测量前，将小灯泡从电路中隔离，将多用电表的选择开关置于测电阻挡的“×1”挡．某次测量结果如图7所示，测得灯泡电阻为________Ω.换掉损坏的元件，电路正常接通．将多用电表选择开关置于“250 mA”挡，断开开关S，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在如图所示所指位置上，则通过灯泡的电流是________mA.图7答案(1)①B②B(2)717510．图8(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．图8(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R 6的使用，下列说法正确的是________(填正确答案标号)．A ．在使用多用电表之前，调整R 6使电表指针指在表盘左端电流“0”位置B ．使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置C ．使用电流挡时，调整R 6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R 1＋R 2＝________Ω，R 4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B 端是与“1”相连的，则多用电表读数为__________；若此时B 端是与“3”相连的，则读数为________；若此时B 端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案 (1)黑 (2)B (3)160 880 (4)1.47 mA 1．10 kΩ 2.94 V解析 (1)电流从黑表笔流出多用电表，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整指针定位螺丝，使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R g R 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，则R 4两端电压为0.88 V ，由串联电路中电压与电阻成正比知：R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.94 V.。

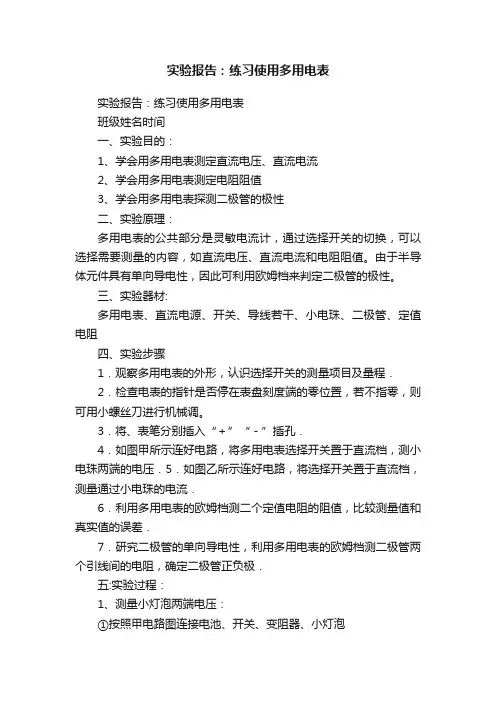

实验报告：练习使用多用电表实验报告：练习使用多用电表班级姓名时间一、实验目的：1、学会用多用电表测定直流电压、直流电流2、学会用多用电表测定电阻阻值3、学会用多用电表探测二极管的极性二、实验原理：多用电表的公共部分是灵敏电流计，通过选择开关的切换，可以选择需要测量的内容，如直流电压、直流电流和电阻阻值。

由于半导体元件具有单向导电性，因此可利用欧姆档来判定二极管的极性。

三、实验器材:多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查电表的指针是否停在表盘刻度端的零位置，若不指零，则可用小螺丝刀进行机械调。

3．将、表笔分别插入“＋”“－”插孔．4．如图甲所示连好电路，将多用电表选择开关置于直流档，测小电珠两端的电压．5．如图乙所示连好电路，将选择开关置于直流档，测量通过小电珠的电流．6．利用多用电表的欧姆档测二个定值电阻的阻值，比较测量值和真实值的误差．7．研究二极管的单向导电性，利用多用电表的欧姆档测二极管两个引线间的电阻，确定二极管正负极．五:实验过程：1、测量小灯泡两端电压：①按照甲电路图连接电池、开关、变阻器、小灯泡②将多用电表选择开关调至档，并选择 V的量程。

③通过两个表笔将多用电表与小灯泡联在一起，读出小灯泡两端电压为 V。

2、测量小灯泡中的电流：①将多用电表选择开关调至档，并选择 A的量程；②通过两个表笔将多用电表与小灯泡联，读出小灯泡中通过的电流为 A。

3.测量电阻：①熟悉多用电表的电阻刻度，将选择开关旋至档并选择合适的倍率；②将两个表笔在一起，调节旋钮，直至指针指到侧0位置。

③测量电阻并读出数据。

R1= Ω R2= Ω④如果测量另一电阻时改变了量程，必须重新进行。

⑤测定人体两手间的电阻Ω⑥测定灯泡灯的电丝阻Ω4、测量二极管的正反向电阻：①选择中间倍率的欧姆档，将多用电表的红、黑表笔分别与二极管的两极接触，初步读出电阻；将二极管的两极对调，再读出读数。

多用电表的使用实验报告多用电表的使用实验报告引言：电表是用来测量电能消耗的仪器，广泛应用于家庭、工业和商业领域。

为了更好地理解电表的使用和原理，我们进行了一系列实验。

本报告将详细介绍实验的目的、方法、结果和结论，并探讨多用电表在不同场景中的应用。

实验目的：1.了解电表的基本原理和工作机制；2.掌握电表的正确使用方法；3.研究多用电表在不同电路中的测量效果。

实验方法：1.准备实验所需材料：多用电表、电源、电阻、电容等；2.搭建不同电路实验模型，包括串联电路、并联电路和混合电路；3.根据实验模型的要求，调整电源电压和电阻、电容的数值；4.使用电表测量电压、电流和功率。

实验结果与分析：1.串联电路实验：在串联电路实验中，我们使用多用电表分别测量了不同电阻下的电流和电压。

通过实验数据的对比，我们发现电流在串联电路中保持不变，而电压则根据电阻的变化而相应改变。

这与串联电路的特性一致。

2.并联电路实验：在并联电路实验中，我们同样使用多用电表测量了不同电阻下的电流和电压。

与串联电路不同的是，电压在并联电路中保持不变，而电流则根据电阻的变化而相应改变。

这也符合并联电路的特性。

3.混合电路实验：在混合电路实验中，我们将串联电路和并联电路结合起来，使用多用电表测量了不同电阻下的电流和电压。

实验结果显示，电流和电压的变化与电路中的串联和并联元件有关。

这进一步验证了电路中元件的连接方式对电流和电压的影响。

结论：通过以上实验，我们深入了解了电表的基本原理和使用方法。

多用电表在不同电路中的测量效果也得到了验证。

串联电路中电流保持不变，而电压根据电阻的变化而改变；并联电路中电压保持不变，而电流根据电阻的变化而改变。

混合电路中，电流和电压的变化与电路中的串联和并联元件有关。

在实际应用中，多用电表被广泛用于家庭、工业和商业领域的电能计量。

它不仅可以帮助我们了解电路的性质，还可以帮助我们节约能源和管理电力消耗。

因此，掌握电表的正确使用方法和理解其原理对我们来说是非常重要的。

实验十一练习使用多用电表一、电流表与电压表的改装1.改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g（R g＋R)故R＝错误!－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R〉R g R A＝错误!〈R g2.校正（1)电压表的校正电路如图1所示，电流表的校正电路如图2所示.图1图2（2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表）示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表）的示数,并计算满刻度时的百分误差,然后加以校正。

二、欧姆表原理(多用电表测电阻原理)1.构造：如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

图3欧姆表内部：电流表、电池、调零电阻串联。

外部:接被测电阻R x.全电路电阻R总＝R g＋R＋r＋R x。

2。

工作原理:闭合电路欧姆定律，I＝错误!。

3.刻度的标定：红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R,使I＝I g,电流表的指针达到满偏，这一过程叫欧姆调零。

（1）当I＝I g时，R x＝0,在满偏电流I g处标为“0”。

（图甲）(2）当I＝0时，R x→∞，在I＝0处标为“∞”.(图乙）（3)当I＝错误!时，R x＝R g＋R＋r,此电阻值等于欧姆表的内阻值,R x叫中值电阻。

三、多用电表1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

图42。

外形如图4所示:上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程.3。

多用电表面板上还有：欧姆表的欧姆调零旋钮（使电表指针指在右端零欧姆处）、指针定位螺丝（使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－"插孔)。

多用电表实验报告多用电表实验报告一、引言多用电表是一种用于测量电流、电压、电阻等电学量的仪器。

在本次实验中，我们使用多用电表进行了一系列测量，旨在探究电路中不同元件的特性，并验证欧姆定律和基尔霍夫定律。

二、实验目的1. 熟悉多用电表的使用方法和操作步骤；2. 了解电流、电压、电阻的基本概念和计算方法；3. 验证欧姆定律和基尔霍夫定律。

三、实验仪器和材料1. 多用电表；2. 电源；3. 电阻箱；4. 导线。

四、实验步骤1. 连接电路：将电源的正极与多用电表的正极相连，电源的负极与电阻箱的一端相连，然后将电阻箱的另一端与多用电表的负极相连；2. 测量电流：将多用电表的旋钮调至电流档位，记录电流的数值；3. 测量电压：将多用电表的旋钮调至电压档位，依次测量电源的电压和电阻箱两端的电压；4. 测量电阻：将多用电表的旋钮调至电阻档位，测量电阻箱的电阻值。

五、实验结果与分析1. 电流测量结果：根据实验数据，我们可以计算出电流的平均值和标准差，并绘制电流的频率分布图。

通过比较不同电阻值下的电流大小，我们可以验证欧姆定律：电流与电阻成反比。

2. 电压测量结果：根据实验数据，我们可以计算出电源的电压和电阻箱两端的电压，并分析其变化规律。

通过观察电压的变化，我们可以验证基尔霍夫定律：电路中各个支路的电压之和等于电源电压。

3. 电阻测量结果：根据实验数据，我们可以计算出电阻箱的电阻值，并与标称值进行比较。

通过比较实测值和标称值的差异，我们可以评估电阻箱的准确性和稳定性。

六、实验总结通过本次实验，我们熟悉了多用电表的使用方法和操作步骤，并验证了欧姆定律和基尔霍夫定律。

实验结果表明，多用电表具有较高的测量精度和稳定性，能够准确地测量电流、电压和电阻。

然而，在实际操作中，我们还需注意测量时的接线和仪器的使用限制，以确保实验结果的准确性。

七、参考文献[1] 《电工学实验指导书》；[2] 《电子测量技术导论》。

以上是本次多用电表实验的报告，通过实验我们对电流、电压和电阻有了更深入的了解，并验证了欧姆定律和基尔霍夫定律的准确性。

实验练习使用多用电表xx年xx月xx日contents •实验目的•实验设备•实验步骤与操作•实验数据记录与处理•实验总结与思考目录01实验目的熟悉多用电表的基本结构及各部分的功能掌握多用电表的使用步骤和注意事项能够正确使用多用电表进行各种电学参数的测量掌握多用电表的使用方法了解多用电表的测量原理掌握多用电表测量电流、电压、电阻等电学参数的原理和方法了解多用电表测量不同电学参数时需要使用的插孔和转换开关的使用方法学习理解多用电表的测量原理和实现方式1学会使用多用电表解决实际问题23能够使用多用电表解决日常生活中的电学问题能够使用多用电表排查电路故障，提高解决实际问题的能力通过实验练习，提高自己的实践能力和动手能力02实验设备03使用方法在使用多用电表时，需要根据需要选择合适的量程和测量模式，并确保测试点与表笔正确连接。

多用电表01测量范围多用电表可以测量电压、电流、电阻等多种物理量，并且具有较高的测量精度。

02测量原理多用电表基于电学原理进行测量，通过将被测电阻与内部标准电阻比较，得到测量结果。

为实验电路提供电能。

电源作用直流电源和交流电源。

类型直流电源能够提供稳定的电压和电流，而交流电源则能够模拟真实生活中的电源情况。

特点电阻器类型固定电阻器和可变电阻器。

特点固定电阻器的阻值是固定的，而可变电阻器的阻值可以通过调节滑动臂来改变。

作用在电路中起到限流作用。

在电路中起到整流作用。

作用类型特点半导体二极管和肖特基二极管。

半导体二极管的正向导通电压较低，而肖特基二极管的正向导通电压较高。

03二极管0201待测器件需要根据具体实验需求进行选择，例如电容、电感、二极管、三极管等等。

在实验中，需要使用多用电表对这些器件进行测量，并记录测量数据进行分析。

其他待测器件03实验步骤与操作多用电表的基本使用方法打开多用电表，将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。

将表笔连接到待测物体上，红表笔接正极，黑表笔接负极。

使用多用电表实验报告1页实验报告：使用多用电表实验一、实验目的1.掌握多用电表的使用方法；2.了解多用电表在测量电阻、电流、电压等物理量时的应用；3.探究多用电表的工作原理和性能特性。

二、实验原理多用电表是一种多功能、多量程的仪表，可以同时测量电流、电压、电阻等物理量。

它基于欧姆定律、基尔霍夫定律等基本物理原理，通过内部电路的转换和测量，实现对不同物理量的测量。

三、实验步骤1.准备多用电表、待测电阻、电源、导线等实验器材；2.将多用电表放置在实验台上，调整合适的位置和角度；3.将红黑表笔分别插入多用电表的“+”、“-”插孔；4.选择合适的量程，如“电阻”、“电流”、“电压”等；5.将待测电阻连接到多用电表的测量端，注意正负极性；6.观察多用电表的读数，记录实验数据；7.更换待测电阻，重复步骤4-6，获得多组实验数据；8.分析实验数据，得出实验结论。

四、实验数据分析与结论通过实验，我们得到了多组待测电阻的阻值和对应的电流值。

根据欧姆定律，可以计算出待测电阻的功率和电压。

具体数据如下表所示：1.多用电表可以实现对不同物理量的测量，包括电流、电压、电阻等；2.多用电表的量程选择对测量精度有很大的影响，选择合适的量程可以提高测量精度；3.在测量电阻时，多用电表的工作原理是基于欧姆定律，因此待测电阻的阻值和电流、电压之间存在线性关系；4.通过多用电表测量得到的实验数据，可以进一步分析待测电阻的功率、电压等物理量。

五、实验总结与建议本次实验通过使用多用电表对电阻、电流、电压等物理量进行测量，验证了欧姆定律等基本物理原理。

实验过程中需要注意以下几点：1.在使用多用电表时，要保证电源稳定，避免测量过程中出现误差；2.选择合适的量程，可以提高测量精度；3.在连接待测电阻时，要注意正负极性，避免出现误差；4.在分析实验数据时，可以采用作图等方法，更直观地观察物理量之间的关系。

实验报告：练习使用多用电表高二（ ）班 姓名： 座号：【实验目的】1、了解多用电表的构造和原理，掌握多用电表的使用方法．2、使用多用电表测电压、电流及电阻．3、会使用多用电表探索黑箱中的电学元件．【实验原理】一、欧姆表原理(多用电表测电阻原理)1、构造：如图所示，欧姆表由电流表G 、电池、调零电阻R 和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2、工作原理：闭合电路欧姆定律I ＝E R g ＋R ＋r ＋R x.3、刻度的标定： 红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻． 三、多用电表1、多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．2、外形：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．3、多用电表面板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．四、二极管的单向导电性1、晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．2、晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3、将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．*注意事项：（1）因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。
